  SURFWIRED Netwerkdag 20 juni2023 Edwin Verheul
• 2.
  Onderwerpen SURFwired Beheermodel – gedeeldeverantwoordelijkheid Concept – SUNET CNAAS product, kant en klaar SW pakket Referentie architectuur Universal underlay Voorbeelden overlay netwerken en varianten Integratie SURFwireless en SURFfirewall Stappenplan integratie 2
• 3.
  Schaalbaar SURFwired? 3 Vermijd repeterende &tijdintensieve taken Standaardisatie Kosteffectieve HW/SW Beheerlast niet lineair Lokale kennis/remote $ ?
• 4.
  Operational model (SURF) SOURCE: SUNET 4 Lokalekennis/remote
• 5.
  NMS SUNET CNAAS Samenwerkingmet SUNET (Zweedse SURF) Jaren ervaring met verschillende universiteiten CNaaS SW applicatie Automation Engine Firmware upgrade Zero touch provisioning Multivendor support Open source 5 Vermijd repeterende & tijdintensieve taken Kosteffectieve HW/SW $
• 6.

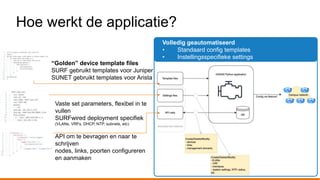

  Hoe werkt deapplicatie? Volledig geautomatiseerd • Standaard config templates • Instellingsspecifieke settings “Golden” device template files SURF gebruikt templates voor Juniper SUNET gebruikt templates voor Arista Vaste set parameters, flexibel in te vullen SURFwired deployment specifiek (VLANs, VRFs, DHCP, NTP, subnets, etc) API om te bevragen en naar te schrijven nodes, links, poorten configureren en aanmaken
• 7.
  SURFwired management SURFwired managementinstances in Azure L3VPN Azure ExpressRoute onstluiting Separate instance per Customer/location SURFfirewall for management access to CNAAS CNAAS instances deployed on K8 (Helmcharts) Private IPv4 address space for network management Beheerlast niet lineair
• 8.
  Architectuur Universal underlay network Highlystandardized Software for tenant functions defined in EVPN/ERB/VRF Core and distribution can be merged into 1 layer Access 802.1x authenticatie MAC authenticatie RADIUS Static toewijzing 8 Standaardisatie
• 9.

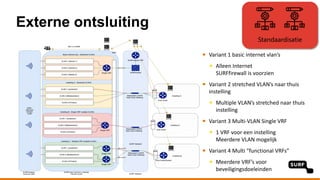

  Externe ontsluiting Standaardisatie Variant 1basic internet vlan’s Alleen Internet SURFfirewall is voorzien Variant 2 stretched VLAN’s naar thuis instelling Multiple VLAN’s stretched naar thuis instelling Variant 3 Multi-VLAN Single VRF 1 VRF voor een instelling Meerdere VLAN mogelijk Variant 4 Multi “functional VRFs” Meerdere VRF’s voor beveiligingsdoeleinden
• 10.
  Stappenplan implementatie SURFwired Informatieuitwisselen Fysiek (Locatie SER/plattegronden) VRF’s, VLAN en IP plan Ondersteunende infra DDI NAC Integratie SURFfirewall – en/of wireless? Verkenningsfase Inschatting benodigde hardware Indicatieve offerte 10 Uitwerking Stappenplan migratietraject Voorbereiding ondersteunende infra Inplannen onderhouds window Gebouw bekabeling Definitief PoC Definitieve offerte Hardware bestelling Realisatie Gebouwinstallatie Installatie netwerk/AP Operationeel
• 11.
  Vragen? ?
• 12.

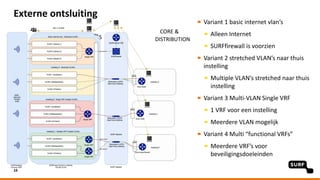

  Externe ontsluiting Variant 1basic internet vlan’s Alleen Internet SURFfirewall is voorzien Variant 2 stretched VLAN’s naar thuis instelling Multiple VLAN’s stretched naar thuis instelling Variant 3 Multi-VLAN Single VRF 1 VRF voor een instelling Meerdere VLAN mogelijk Variant 4 Multi “functional VRFs” Meerdere VRF’s voor beveiligingsdoeleinden 16 CORE & DISTRIBUTION ACCESS
• 13.
  Ontwikkelingen Huidige access switchesin beheer te nemen Access poort configuratie via GUI in CNaaS ZTP van distributie switches
• 14.
  Network based onJuniper HW SURFnet8 core network Campus network
• 16.
  How to builda predictable, scalable campus network with minimal effort? • Use opensource software: • CNaaS-NMS • Zabbix • Netbox • Terraform • Python • Docker • Kubernetes • ELK • Cert-manager • SURF Orchestrator • Reuse existing SURF (network)services: • L2VPN • L3VPN • MSP • SURFfirewall • SURFwireless • iotroam • SURFconext • eduroam • Use public clouds: • Managed Kubernetes • Azure Functions • Azure DNS • Redundantie storage en databases • Use campus network best practices: • EVPN-VXLAN • 802.1x en Mac Radius • Clos architecture – access - dist - core • Zero Touch Provisioning • LACP
• 17.
  Applications stack automated:Terraform • Terraform is een tool waarmee je voorspelbaar infrastructuren kunt deployen • Ansible on steroids, very much tailored for clouds en kubernetes • Declaritive • Integrates with Gitlab and CI/CD pipelines
• 18.

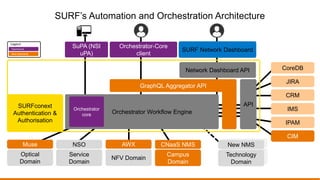

  SURF’s Automation andOrchestration Architecture Orchestrator Workflow Engine Orchestrator core GraphQL Aggregator API Network Dashboard API API CoreDB JIRA CRM IMS IPAM CIM Service Domain NSO NFV Domain AWX Campus Domain CNaaS NMS Technology Domain New NMS Optical Domain Muse SURFconext Authentication & Authorisation Orchestrator-Core client SURF Network Dashboard Opensource New elements Legend SuPA (NSI uPA)
• 19.
  Executing a changeon the network The are five basic steps to commiting a change to the network: Update git repository and commit/push Ask CNaaS to pull latest git repo change (refresh) Do a dry_run to get a diff for all affected devices Look through and verify diff outputs If everything looks good, commit configuration to devices Client facing interfaces on access switches can be changed in a web interface without the need for using Git to make it easier for helpdesk/servicedesk/NOC etc to make smaller changes. 23
• 20.
  Short Demo
• 21.
  Lessons learned (sofar) ….. • Lastig alle partijen op een lijn te krijgen • As-a-Service schept hoge verwachtingen • Instellingen moeten zelf ook nog blijven nadenken ;) • De techniek is niet super lastig, vooral veel integratie werk • Het project zelf is een stuk lastiger aangezien veel partijen moeten samenwerken en afspraken helder dienen te zijn • Het heeft lang geduurd voordat SURF daar een werkbare en betekenisvolle rol heeft kunnen spelen • Steile learning curve met EVPN-VXLAN
• 22.
  … en hoenu verder? • Livegang Mindlabs 6 februari • Vista college Maart en April 2023 • SURF kantoor (Utrecht) • Business case (verder) opstellen • Onderzoek doen naar hardware geschikt voor grotere topologien • Ter voorbereiding op Vista 2.0 • Inholland • Wanneer het een volledige dienst wordt, integraties uitbouwen naar de Orchestrator en het SURF netwerk
