Stinkskabe - din sikkerhed i laboratoriet

Stinkskabe - din sikkerhed i laboratoriet

• 1.

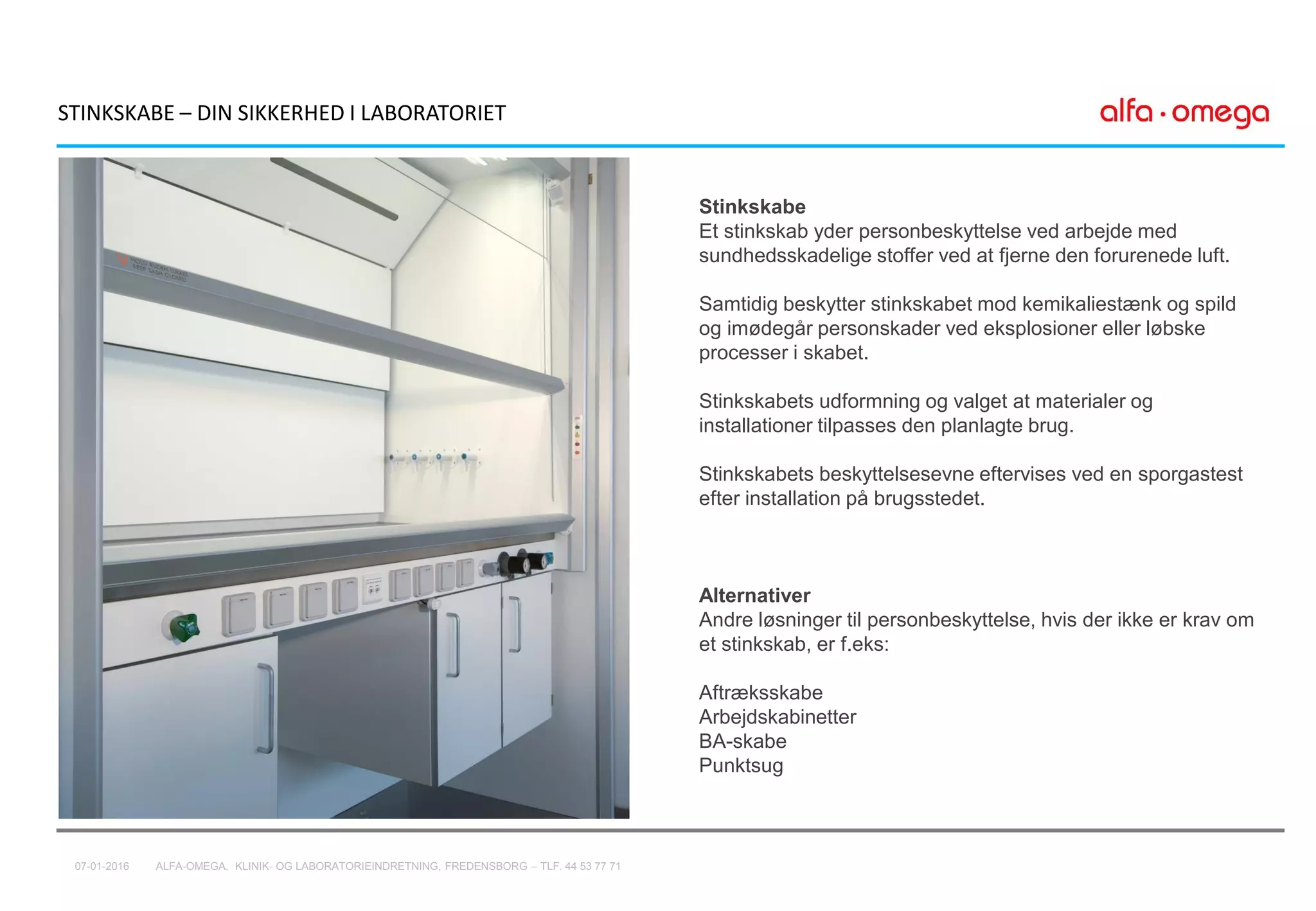

  STINKSKABE – DINSIKKERHED I LABORATORIET Stinkskabe Et stinkskab yder personbeskyttelse ved arbejde med sundhedsskadelige stoffer ved at fjerne den forurenede luft. Samtidig beskytter stinkskabet mod kemikaliestænk og spild og imødegår personskader ved eksplosioner eller løbske processer i skabet. Stinkskabets udformning og valget at materialer og installationer tilpasses den planlagte brug. Stinkskabets beskyttelsesevne eftervises ved en sporgastest efter installation på brugsstedet. Alternativer Andre løsninger til personbeskyttelse, hvis der ikke er krav om et stinkskab, er f.eks: Aftræksskabe Arbejdskabinetter BA-skabe Punktsug 07-01-2016 ALFA-OMEGA, KLINIK- OG LABORATORIEINDRETNING, FREDENSBORG – TLF. 44 53 77 71
• 2.

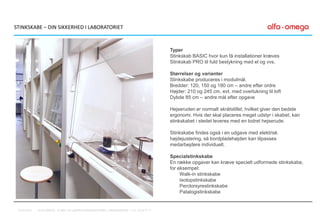

  Typer Stinkskab BASIC hvorkun få installationer kræves Stinkskab PRO til fuld bestykning med el og vvs. Størrelser og varianter Stinkskabe produceres i modulmål. Bredder: 120, 150 og 180 cm – andre efter ordre Højder: 210 og 245 cm, evt. med overlukning til loft Dybde 85 cm – andre mål efter opgave Hejseruden er normalt skråtstillet, hvilket giver den bedste ergonomi. Hvis der skal placeres meget udstyr i skabet, kan stinkskabet i stedet leveres med en lodret hejserude. Stinkskabe findes også i en udgave med elektrisk højdejustering, så bordpladehøjden kan tilpasses medarbejdere individuelt. Specialstinkskabe En række opgaver kan kræve specielt udformede stinkskabe, for eksempel: Walk-in stinkskabe Isotopstinkskabe Perclorsyrestinkskabe Patalogistinkskabe STINKSKABE – DIN SIKKERHED I LABORATORIET 07-01-2016 ALFA-OMEGA, KLINIK- OG LABORATORIEINDRETNING, FREDENSBORG – TLF. 44 53 77 71
• 3.
  STINKSKABE – MATERIALEROG INSTALLATIONER Materialer Korpusdele er udført i møbelspånplade med højtrykslaminat, og de demonterbare mellemplader indvendigt i skabet er i kompaktlaminat. Profillister i forkanter (til fremføring af el) og airfoil er i eloxeret aluminium. Ruder er i 6 mm sikkerhedsglas. Bordpladen er som standard i syrefast rustfrit stål, AISI 316. Andre materialer: keramisk plade, epoxy og højtrykslaminat. El-installationer Det indbyggede lysarmatur er med LED i PRO-skabet og med T5 lysrør i BASIC-skabet. Stinkskabe kan bestykkes med el-udtag efter ønske, f.eks. 230 v udtag, der placeres i sargen. Installationerne er i isoleringsklasse IP55. VVS-installation Udtag for vand og luftarter indbygges med ventil i sargen og udløb i skabets bagplade - for BASIC dog med armaturer i bordpladen. Fabrikat: Broen Uniflex system eller Armalab. Vaske og drypkopper leveres efter specifikation. Størrelserne varierer efter det valgte bordplademateriale. 07-01-2016 ALFA-OMEGA, KLINIK- OG LABORATORIEINDRETNING, FREDENSBORG – TLF. 44 53 77 71
• 4.

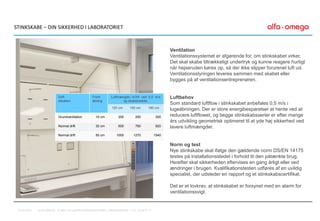

  Ventilation Ventilationssystemet er afgørendefor, om stinkskabet virker. Det skal skabe tiltrækkeligt undertryk og kunne reagere hurtigt når hejseruden køres op, så der ikke slipper forurenet luft ud. Ventilationsstyringen leveres sammen med skabet eller bygges på af ventilationsentreprenøren. Luftbehov Som standard luftflow i stinkskabet anbefales 0,5 m/s i lugeåbningen. Der er store energibesparelser at hente ved at reducere luftflowet, og begge stinkskabsserier er efter mange års udvikling geometrisk optimeret til at yde høj sikkerhed ved lavere luftmængder. Norm og test Nye stinkskabe skal ifølge den gældende norm DS/EN 14175 testes på installationsstedet i forhold til den påtænkte brug. Herefter skal sikkerheden eftervises en gang årligt eller ved ændringer i brugen. Kvalifikationstesten udføres af en uvildig specialist, der udsteder en rapport og et stinkskabscertifikat. Det er et lovkrav, at stinkskabet er forsynet med en alarm for ventilationssvigt. STINKSKABE – DIN SIKKERHED I LABORATORIET Drift situation Front åbning Luftmængde i m3/h ved 0,5 m/s og skabsbredde: 120 cm 150 cm 180 cm Grundventilation 10 cm 200 250 300 Normal drift 30 cm 600 760 920 Normal drift 50 cm 1000 1270 1540 07-01-2016 ALFA-OMEGA, KLINIK- OG LABORATORIEINDRETNING, FREDENSBORG – TLF. 44 53 77 71
• 5.

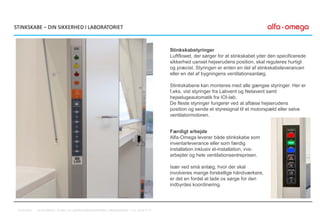

  STINKSKABE – DINSIKKERHED I LABORATORIET Stinkskabstyringer Luftflowet, der sørger for at stinkskabet yder den specificerede sikkerhed uanset hejserudens position, skal reguleres hurtigt og præcist. Styringen er enten en del af stinkskabsleverancen eller en del af bygningens ventilationsanlæg. Stinkskabene kan monteres med alle gængse styringer. Her er f.eks. vist styringer fra Labvent og Netavent samt hejselugeautomatik fra IOI-lab. De fleste styringer fungerer ved at aflæse hejserudens position og sende et styresignal til et motorspæld eller selve ventilatormotoren. Færdigt arbejde Alfa-Omega leverer både stinkskabe som inventarleverance eller som færdig installation inklusiv el-installation, vvs- arbejder og hele ventilationsentreprisen. Især ved små anlæg, hvor der skal involveres mange forskellige håndværkere, er det en fordel at lade os sørge for den indbyrdes koordinering. 07-01-2016 ALFA-OMEGA, KLINIK- OG LABORATORIEINDRETNING, FREDENSBORG – TLF. 44 53 77 71
• 6.

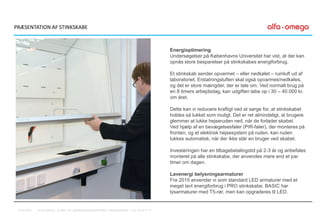

  PRÆSENTATION AF STINKSKABE Energioptimering Undersøgelserpå Københavns Universitet har vist, at der kan opnås store besparelser på stinkskabes energiforbrug. Et stinkskab sender opvarmet – eller nedkølet – rumluft ud af laboratoriet. Erstatningsluften skal også opvarmes/nedkøles, og det er store mængder, der er tale om. Ved normalt brug på en 8 timers arbejdsdag, kan udgiften løbe op i 30 – 40.000 kr. om året. Dette kan vi reducere kraftigt ved at sørge for, at stinkskabet holdes så lukket som muligt. Det er ret almindeligt, at brugere glemmer at lukke hejseruden ned, når de forlader skabet. Ved hjælp af en bevægelsesføler (PIR-føler), der monteres på fronten, og et elektrisk hejsesystem på ruden, kan ruden lukkes automatisk, når der ikke står en bruger ved skabet. Investeringen har en tilbagebetalingstid på 2-3 år og anbefales monteret på alle stinkskabe, der anvendes mere end et par timer om dagen. Lavenergi belysningsarmaturer Fra 2015 anvender vi som standard LED armaturer med et meget lavt energiforbrug i PRO stinkskabe. BASIC har lysarmaturer med T5-rør, men kan opgraderes til LED. 07-01-2016 ALFA-OMEGA, KLINIK- OG LABORATORIEINDRETNING, FREDENSBORG – TLF. 44 53 77 71
• 7.

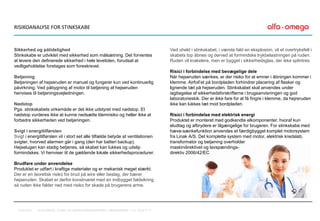

  RISIKOANALYSE FOR STINKSKABE Sikkerhedog pålidelighed Stinkskabe er udviklet med sikkerhed som målsætning. Det forventes at levere den definerede sikkerhed i hele levetiden, forudsat at vedligeholdelse foretages som foreskrevet. Betjening Betjeningen af hejseruden er manuel og fungerer kun ved kontinuerlig påvirkning. Ved påbygning af motor til betjening af hejseruden henvises til betjeningsvejledningen. Nødstop Pga. stinkskabets virkemåde er det ikke udstyret med nødstop. Et nødstop vurderes ikke at kunne nedsætte klemrisiko og heller ikke at forbedre sikkerheden ved betjeningen. Svigt i energitilførslen Svigt i energitilførslen vil i stort set alle tilfælde betyde at ventilationen svigter, hvorved alarmen går i gang (den har batteri backup). Hejselugen kan stadig betjenes, så skabet kan lukkes og udslip formindskes. Vi henviser til de gældende lokale sikkerhedsprocedurer. Brudfare under anvendelse Produktet er udført i kraftige materialer og er mekanisk meget stærkt. Der er en teoretisk risiko for brud på wire eller beslag, der bærer hejseruden. Skabet er derfor konstrueret med en indbygget faldsikring så ruden ikke falder ned med risiko for skade på brugerens arme. Ved uheld i stinkskabet, i værste fald en eksplosion, vil et overtryksfelt i skabets top åbnes og derved at formindske trykbelastningen på ruden. Ruden vil krakelere, men er bygget i sikkerhedsglas, der ikke splintres. Risici i forbindelse med bevægelige dele Når hejseruden sænkes, er der risiko for at emner i åbningen kommer i klemme. Airfoil’et på bordpladen forhindrer placering af flasker og lignende tæt på hejseruden. Stinkskabet skal anvendes under iagttagelse af sikkerhedsforskrifterne i brugsanvisningen og god laboratorieskik. Der er ikke fare for at få fingre i klemme, da hejreruden ikke kan lukkes tæt mod bordpladen. Risici i forbindelse med elektrisk energi Produktet er monteret med godkendte elkomponenter, hvoraf kun eludtag og afbrydere er tilgængelige for brugeren. For stinkskabe med hæve-sænkefunktion anvendes et færdigbygget komplet motorsystem fra Linak A/S. Det komplette system med motor, elektrisk kredsløb, transformator og betjening overholder maskindirektivet og lavspændings- direktiv 2006/42/EC 07-01-2016 ALFA-OMEGA, KLINIK- OG LABORATORIEINDRETNING, FREDENSBORG – TLF. 44 53 77 71
• 8.
  Konfiguration og produktion Alfa-Omegahar arbejdet med stinkskabe siden 1993. Vi betragter hvert enkelt skab som et selvstændigt projekt og gennemgår omhyggeligt brugskrav og bestykning med brugere og teknikere inden skabene sættes i produktion. De seneste år har BASIC og PRO stinkskabene været rygraden i vort stinkskabsprogram, men vi servicerer fortsat tidligere modeller. Sideløbende tilbyder vi også andre typer sugeskabe som f.eks. aftræksskabe og BA-skabe. Dokumentation Stinkskabene leveres med brugsanvisninger og anden relevant dokumentation. KONFIGURATION AF STINKSKABE 07-01-2016 ALFA-OMEGA, KLINIK- OG LABORATORIEINDRETNING, FREDENSBORG – TLF. 44 53 77 71
