• 1.

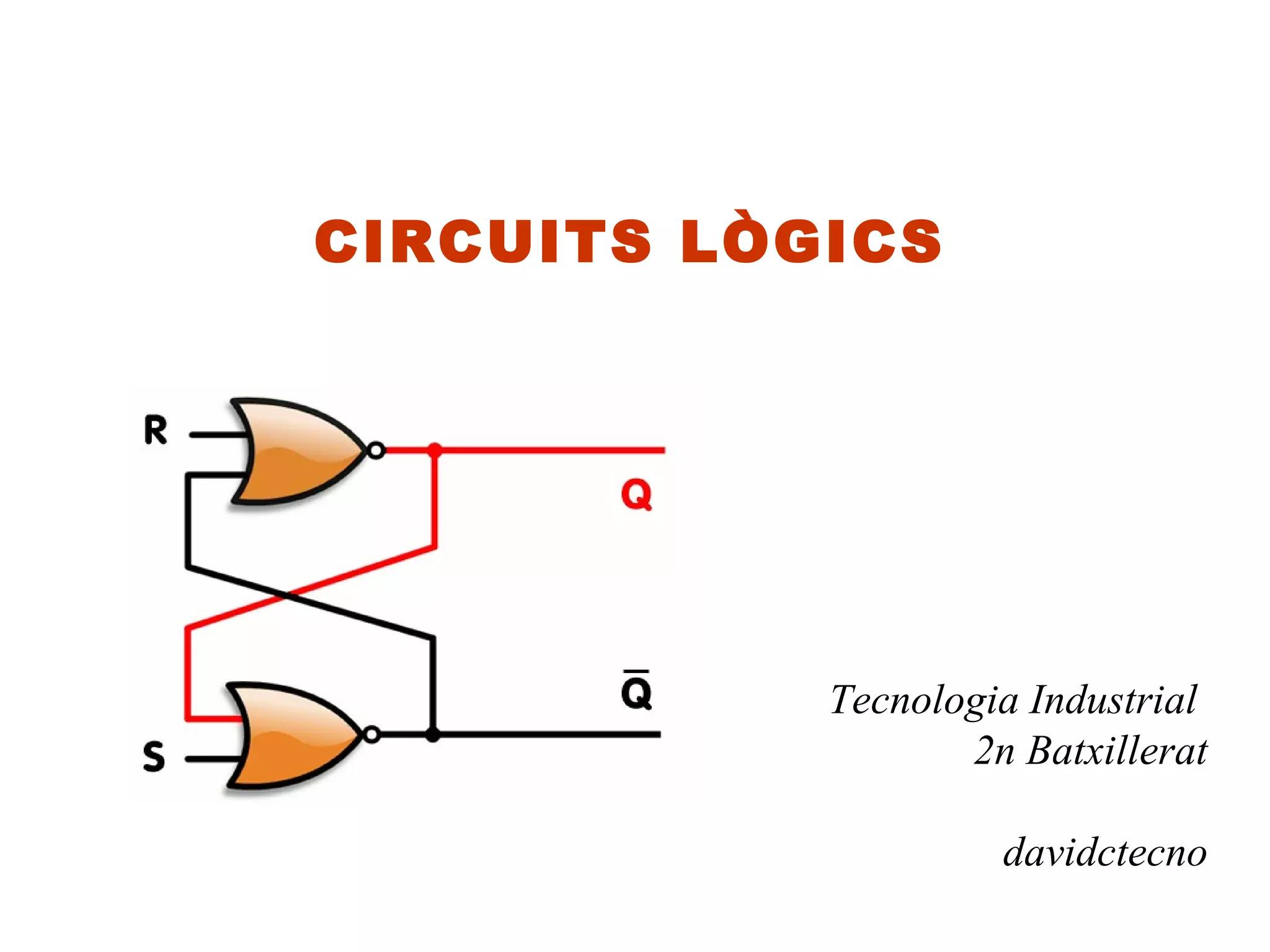

  CIRCUITS LÒGICS Tecnologia Industrial 2n Batxillerat davidctecno
• 2.

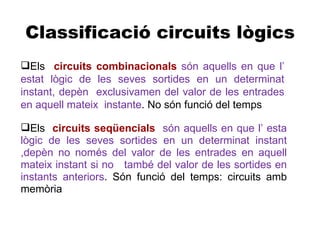

  Classificació circuits lògics Elscircuits combinacionals són aquells en que l’ estat lògic de les seves sortides en un determinat instant, depèn exclusivamen del valor de les entrades en aquell mateix instante. No són funció del temps Els circuits seqüencials són aquells en que l’ esta lògic de les seves sortides en un determinat instant ,depèn no només del valor de les entrades en aquell mateix instant si no també del valor de les sortides en instants anteriors. Són funció del temps: circuits amb memòria
• 3.

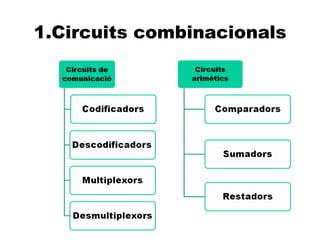

  1.Circuits combinacionals
• 4.
  1.1 Codificadors Transformen qualsevoltipus d’informació en binària
• 5.
  Codificador de 4a 2 Codificador de 4 a 2: m= 4 entrades n= 2 sortides
• 6.
  Codificador de 4a 2 Co = E1 + E 3 C1 = E 2 + E 3
• 7.
  1.2 Descodificadors Transformen informacióbinària en altre tipus d’informació
• 8.
  Descodificador de 2a 4 Descodificador de 2 a 4: m= 2 entrades n= 4 sortides
• 9.
  Descodificador de 2a 4
• 10.
  1.3 Multiplexors Selecciona unad’entre n entrades per tal de transmetre la seva informació a una única sortida
• 11.
  1.3 Multiplexors Un multiplexores comporta com un conmutador d’ entrada múltiple I sortida única, però amb control electrònic enlloc de mecànic
• 12.
  Multiplexor de 2canals F = S Io + SI 1
• 13.
  1.4 Desmultiplexors Selecciona unad’entre n sortides per tal de transmetre la seva informació provinent d’una única entrada
• 14.
  1.4 Desmultiplexors Un desmultiplexores comporta com un conmutador d’ entrada única i sortida múltiple , però amb control electrònic enlloc de mecànic
• 15.
  Desmultiplexor de 2canals S I Oo O1 0 0 0 0 0 1 0 1 1 0 0 0 1 1 1 0 S I Oo O1 0 X 0 X 1 X X 0 O1 = SI Oo = S I
• 16.
  1.5 Comparadors Indica ala sortida la relació d’igualtat o desigualtat existent entre els nombres binaris corresponents de les entrades
• 17.
  Comparadors de dosnombres d’ 1 bit O1 O2 O3 O1 = A ⋅ B O2 = A ⊕ B O3 = A ⋅ B
• 18.
  1.6 Sumadors Indica ala sortida la suma entre els nombres binaris corresponents de les entrades
• 19.
  Sumador complet dedos paraules
• 20.
  1.7 Restadors Indica ala sortida la resta entre els nombres binaris corresponents de les entrades
• 21.
  Restador complet dedos paraules S = a⊕b⊕c
• 22.
  2.Circuits seqüencials
• 23.
  Biestables Unitats bàsiques elementals constituïdes per portes lògiques capaçes d’ emmagatzemar la informació corresponent a un bit •Asíncrons: no necessiten d’ una senyal de rellotge per activar-se •Síncrons: necessiten d’ una senyal de rellotge per activar-se Entrades: Sortides: R : Reset Q S: Set Q’ (complementària)
• 24.
  2.1 Biestable RS asíncron Dues entrades: • R=1: (reset en anglès), sortida a 0 • S=1: (set en anglès), sortida a 1 • R=0 i S=0: no hi ha canvis • R=1 i S=1: indeterminació
• 25.
  2.2 Biestable JK asíncron Dues entrades: • J=1: (set), sortida a 1 • K=1: (reset), sortida a 0 • J=0 y K=0: no hi ha canvis • J=1 y K=1: sortida invertida
• 26.
  2.3 Biestable Tasíncron Una entrada: • T=1: (toggle), canvia de valor la sortida • T=0: no canvia la sortida
• 27.
  2.4 Biestable RSsíncron Tres entrades: • R: (reset), sortida a 0 • S: (set), sortida a 1 • C: (clock), el biestable només funciona quan C=1
• 28.
  2.5 Biestable Dsíncron Dues entrades: • D: (data), sortida a 0 • C: (clock), transfereix el valor de D a la sortida quan C=1
