Dokumen ini menjelaskan tentang Arduino Uno sebagai mikrokontroler yang populer untuk proyek elektronik, termasuk perangkat keras dan software Arduino IDE. Diterangkan pula komponen dasar elektronika seperti komponen pasif dan aktif, serta penggunaan breadboard dan LED. Langkah-langkah praktikum mencakup persiapan alat, instalasi software, dan pemrograman dasar dengan Arduino.

1. A.DASAR TEORI :
ARDUINO UNO
Arduino adalah sistem mikrokontroler yang banyak digunakan untuk membangun proyek
elektronik. Arduino berisi dua perangkat keras berupa papan alat / hardware dan software untuk
memprogram disebut Arduino IDE (Integrated Development Environment) yang berjalan di
computer/ android, digunakan untuk menulis dan memuat program ke papan Arduino.
Arduino telah menjadi sangat populer di kalangan mereka yang ingin mulai belajar elektronik,
termasuk mikrokontroler. Karena menggunakan Arduino tidak memerlukan perangkat keras
tambahan (sering disebut Downloader) untuk memuat program pada papan mikrokontroler.
Hanya kabel USB yang terhubung dari komputer ke kartu yang diperlukan. Arduino. Bahasa
pemrograman yang ditulis pada Arduino IDE menggunakan bahasa pemrograman C++ agar lebih
mudah dipahami.
Gambar Arduino beserta Pin nya
KOMPONEN DASAR
Sebelum melakukan percobaan lebih lanjut ke Arduino, ada baiknya kita terlebih dahulu memahami
berbagai bentuk komponen utama sehingga kita benar-benar dapat menggunakannya. Komponen
elektronika memiliki 2 (dua) jenis yaitu:
1 . Komponen Pasif
Komponen ini merupakan komponen yang dapat bekerja tanpa adanya sumber tegangan. Komponen
pasif sendiri terdiri dari resistor, kapasitor, induktor, dan transformator.
2 . Komponen Aktif
01
Program Dasar Arduino
Pengenalan komponen dasar praktikum

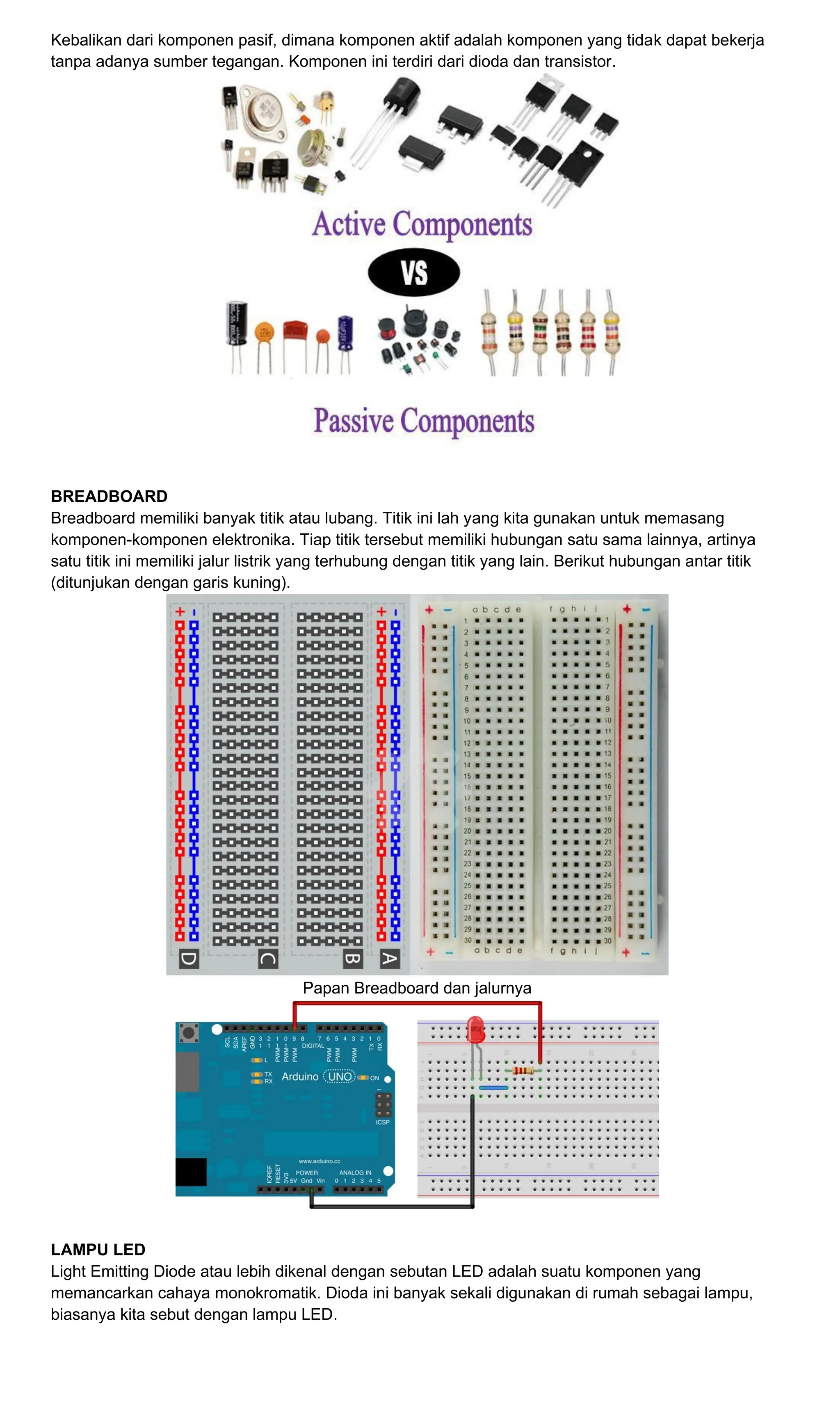

2. Kebalikan dari komponen pasif, dimana komponen aktif adalah komponen yang tidak dapat bekerja
tanpa adanya sumber tegangan. Komponen ini terdiri dari dioda dan transistor.
BREADBOARD
Breadboard memiliki banyak titik atau lubang. Titik ini lah yang kita gunakan untuk memasang
komponen-komponen elektronika. Tiap titik tersebut memiliki hubungan satu sama lainnya, artinya
satu titik ini memiliki jalur listrik yang terhubung dengan titik yang lain. Berikut hubungan antar titik
(ditunjukan dengan garis kuning).
Papan Breadboard dan jalurnya
LAMPU LED
Light Emitting Diode atau lebih dikenal dengan sebutan LED adalah suatu komponen yang
memancarkan cahaya monokromatik. Dioda ini banyak sekali digunakan di rumah sebagai lampu,
biasanya kita sebut dengan lampu LED.

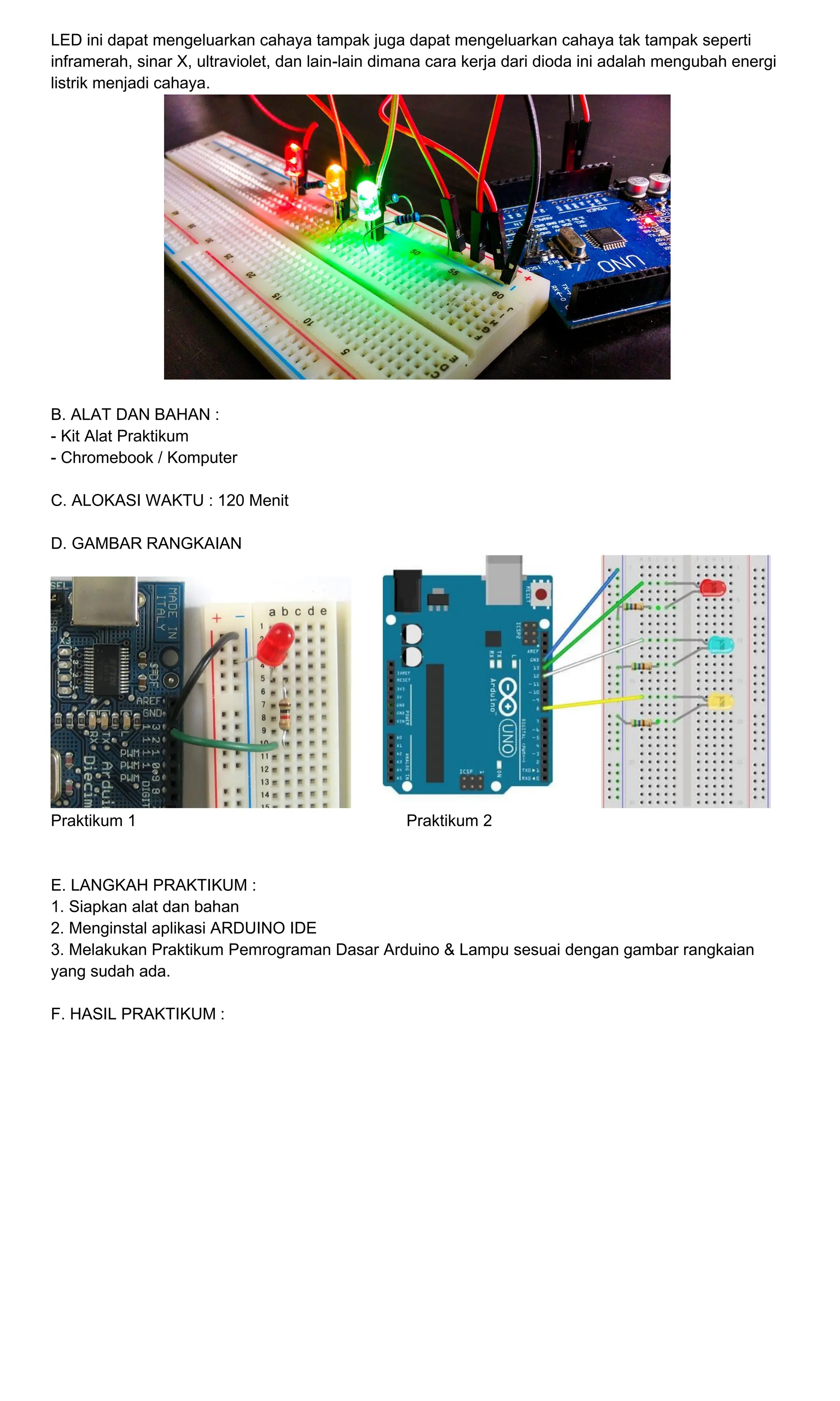

3. LED ini dapat mengeluarkan cahaya tampak juga dapat mengeluarkan cahaya tak tampak seperti
inframerah, sinar X, ultraviolet, dan lain-lain dimana cara kerja dari dioda ini adalah mengubah energi
listrik menjadi cahaya.
B. ALAT DAN BAHAN :
- Kit Alat Praktikum
- Chromebook / Komputer
C. ALOKASI WAKTU : 120 Menit
D. GAMBAR RANGKAIAN
Praktikum 1 Praktikum 2
E. LANGKAH PRAKTIKUM :
1. Siapkan alat dan bahan
2. Menginstal aplikasi ARDUINO IDE
3. Melakukan Praktikum Pemrograman Dasar Arduino & Lampu sesuai dengan gambar rangkaian
yang sudah ada.
F. HASIL PRAKTIKUM :
