MRTK V2のHand MenuをHoloLens1でつかう方法

takabrz1 大阪駆動開発 Takahiro Miyaura
MRTK V2のHand Menuを
HoloLens1でつかう方法

宮浦恭弘 (Miyaura Takahiro)
 大阪駆動開発コミュニティに生息
 HoloLens日本販売してからXR系技術に取組む
 HoloLens系技術Tipsを公開し続けた結果、よく知っている人扱いを受ける。
 Mixed Reality Toolkit(以降MRTK)のTipsが比較的多めで、普段(?)からよく
(?)MRTKの調査などを行っているうちにMRTKに詳しい人扱いを受ける。
 HoloLensを中心にXR系技術と相性のいい技術（機械学習、IOT)を組合せ
て日々遊びの中で知見を蓄えています。
技術Tips : https://qiita.com/miyaura
takabrz1 ※よかったらこれを機にお知り合いになってください
Microsoft MVP for Windows Development 2018-2020
某会社でSE(アプリケーション領域のアーキテクト的なお仕事なはず）＝ XRは趣味です（貢献領域：Mixed Reality）
今期の審査中・・・
落ちたらショック

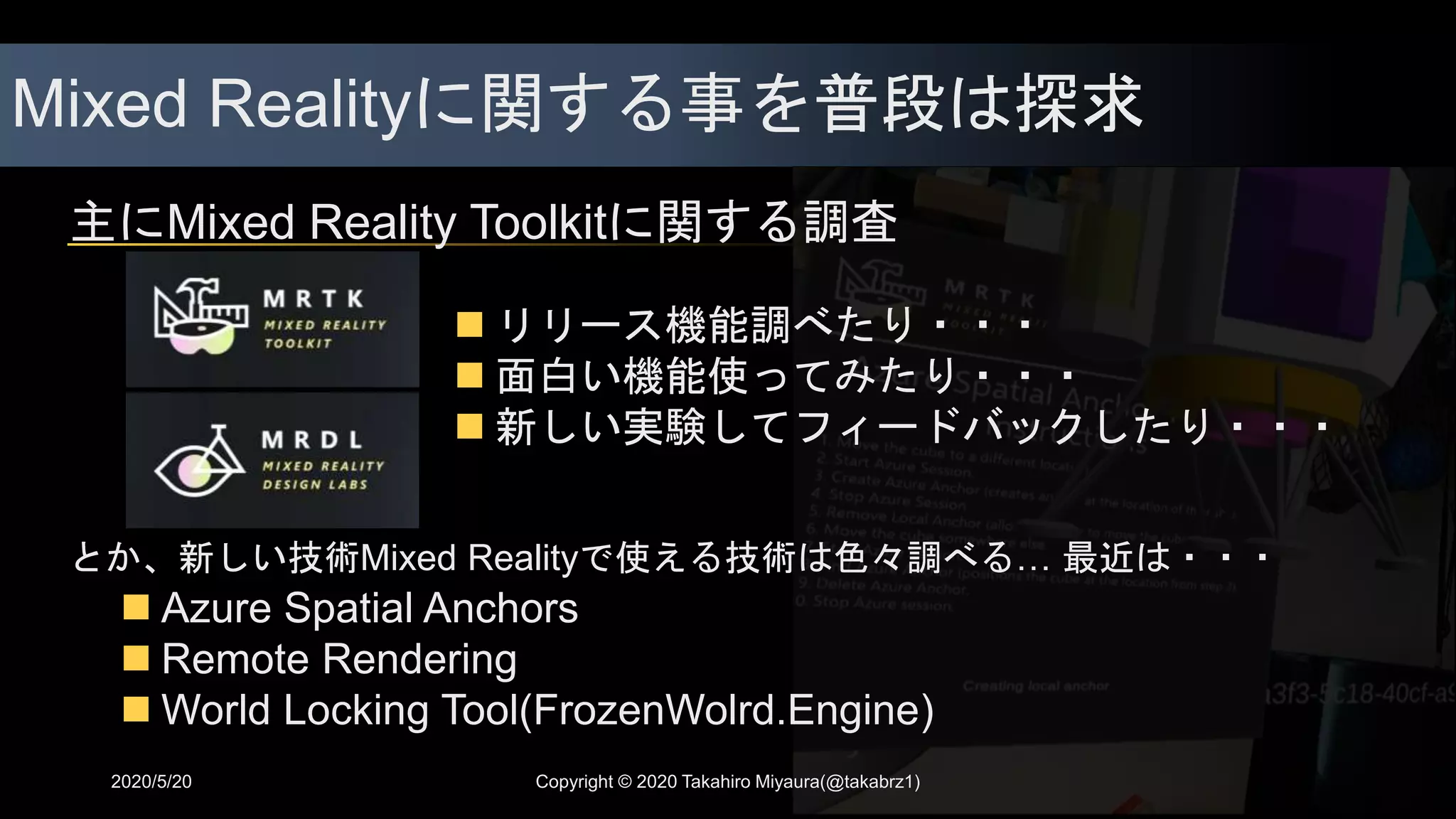

Mixed Realityに関する事を普段は探求
2020/5/20
とか、新しい技術Mixed Realityで使える技術は色々調べる… 最近は・・・
 Azure Spatial Anchors
 Remote Rendering
 World Locking Tool(FrozenWolrd.Engine)
主にMixed Reality Toolkitに関する調査
 リリース機能調べたり・・・
 面白い機能使ってみたり・・・
 新しい実験してフィードバックしたり・・・
Copyright © 2020 Takahiro Miyaura(@takabrz1)

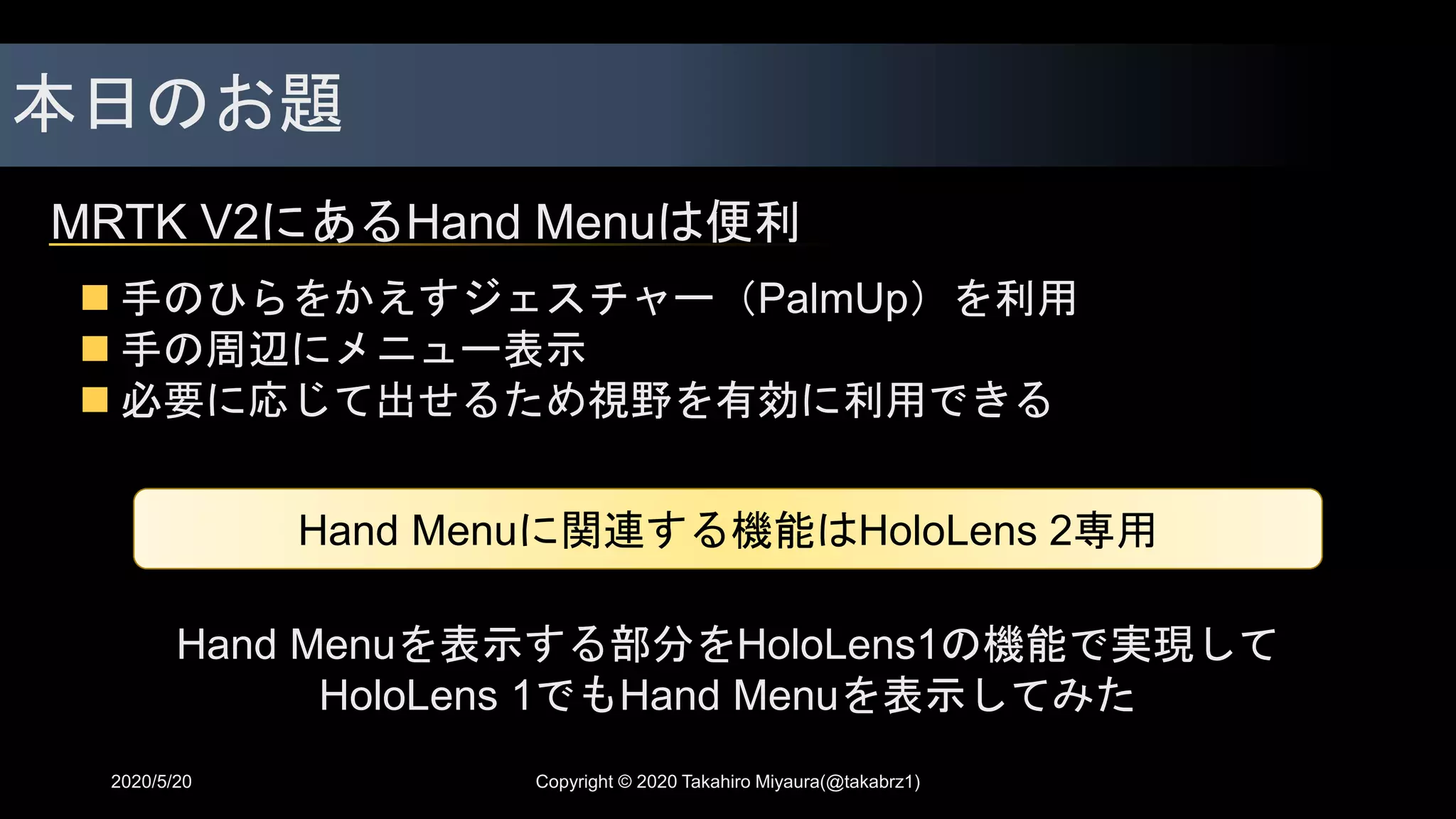

本日のお題
MRTK V2にあるHand Menuは便利
2020/5/20
 手のひらをかえすジェスチャー（PalmUp）を利用
 手の周辺にメニュー表示
 必要に応じて出せるため視野を有効に利用できる
Hand Menuに関連する機能はHoloLens 2専用
Hand Menuを表示する部分をHoloLens1の機能で実現して
HoloLens 1でもHand Menuを表示してみた

Mixed Reality Toolkit V2ってなに？
～という人のために～
2020/5/20 Copyright © 2020 Takahiro Miyaura(@takabrz1)

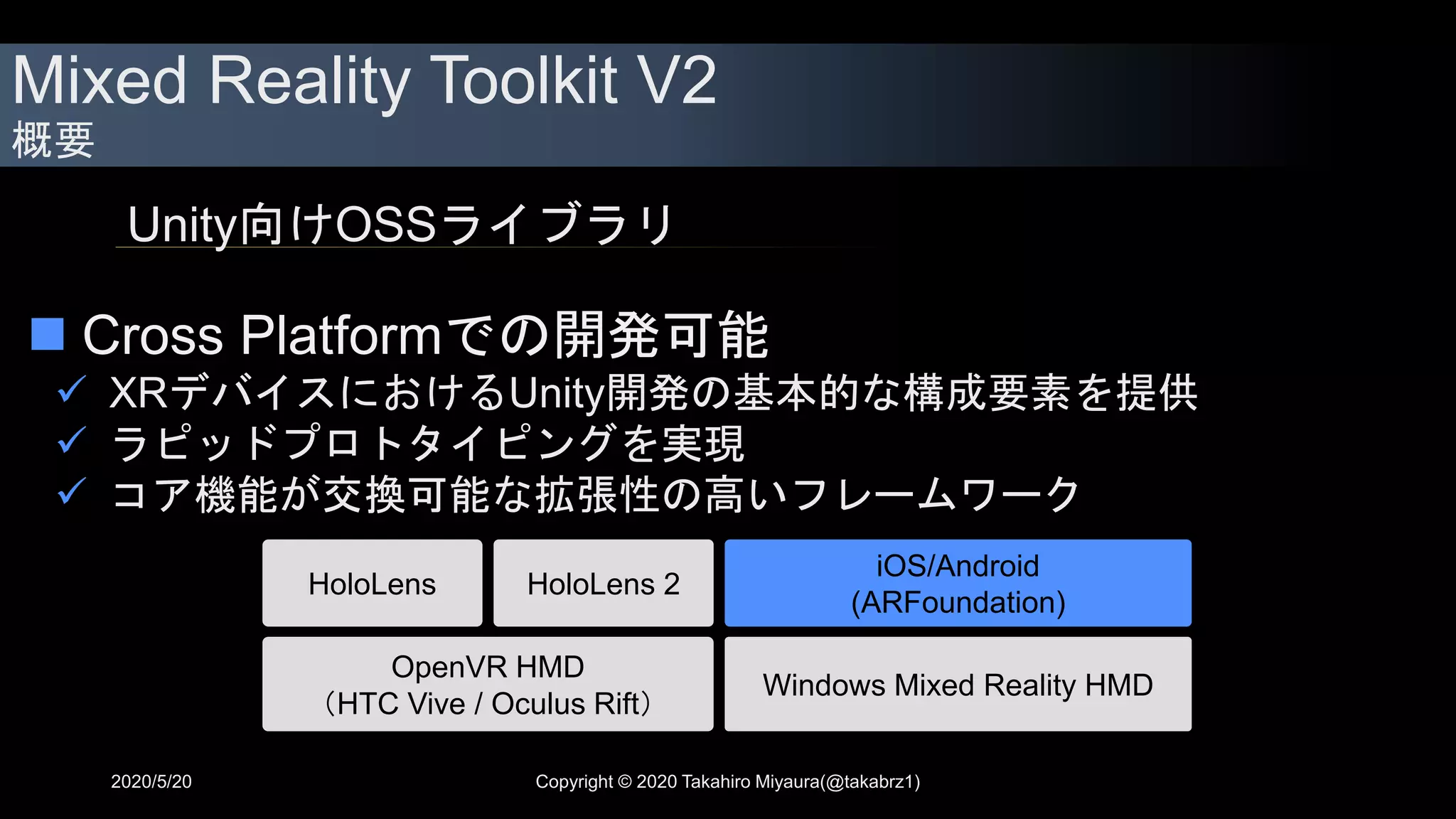

Mixed Reality Toolkit V2
概要
 Cross Platformでの開発可能
 XRデバイスにおけるUnity開発の基本的な構成要素を提供
 ラピッドプロトタイピングを実現
 コア機能が交換可能な拡張性の高いフレームワーク
Unity向けOSSライブラリ
OpenVR HMD
（HTC Vive / Oculus Rift）
iOS/Android
(ARFoundation)
HoloLens HoloLens 2
Windows Mixed Reality HMD

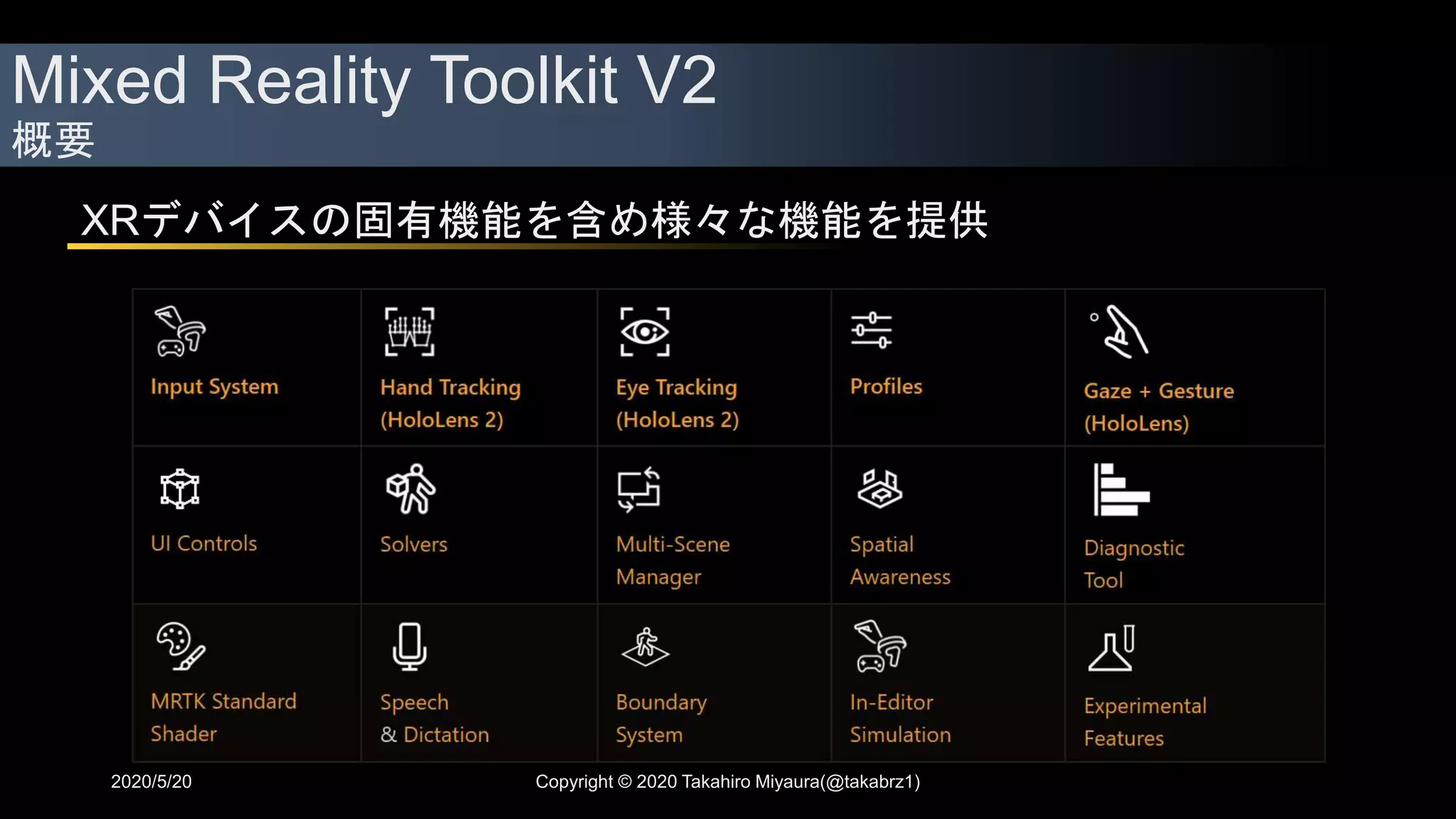

概要
XRデバイスの固有機能を含め様々な機能を提供

概要

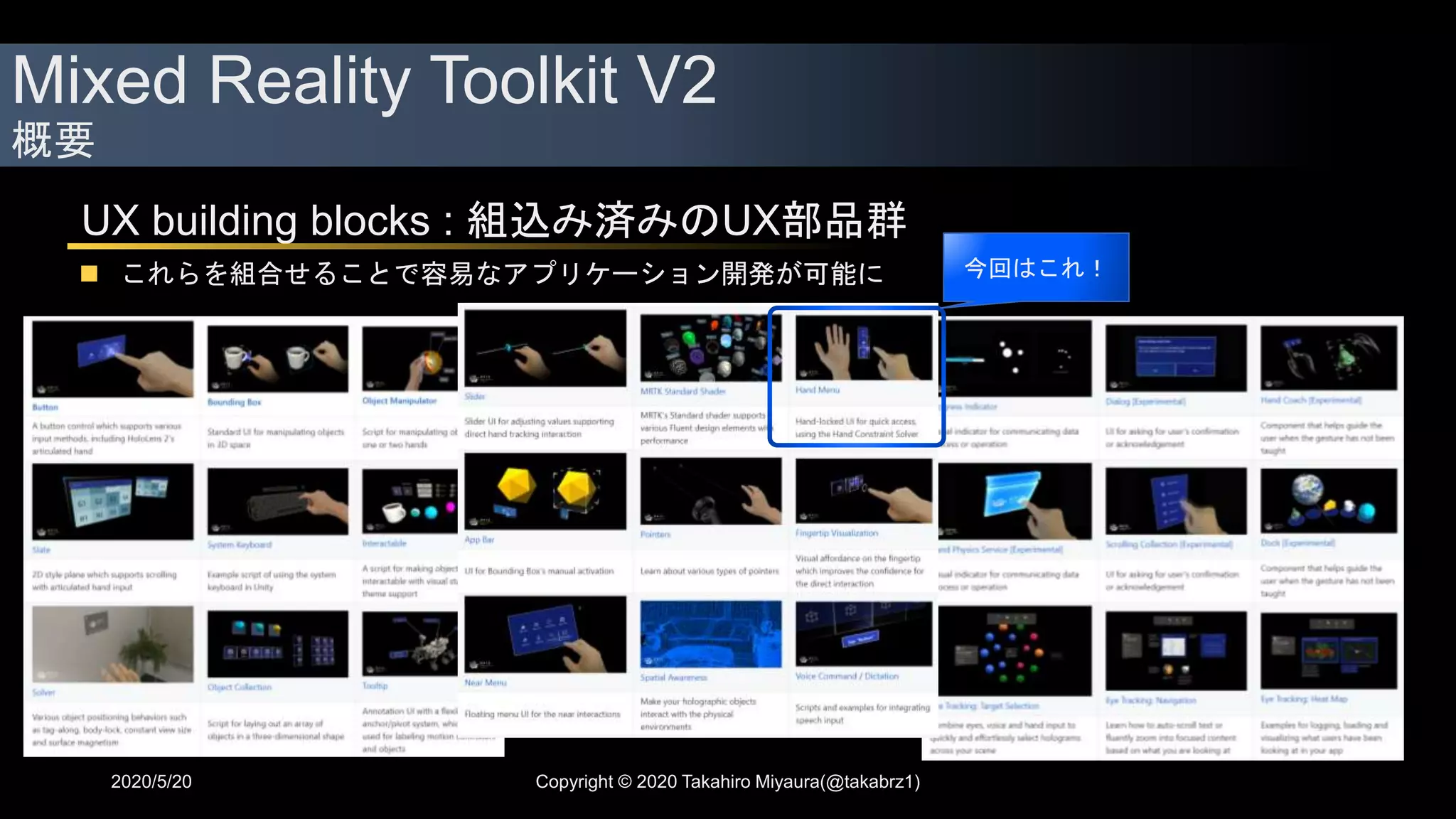

UX building blocks : 組込み済みのUX部品群
 これらを組合せることで容易なアプリケーション開発が可能に今回はこれ！

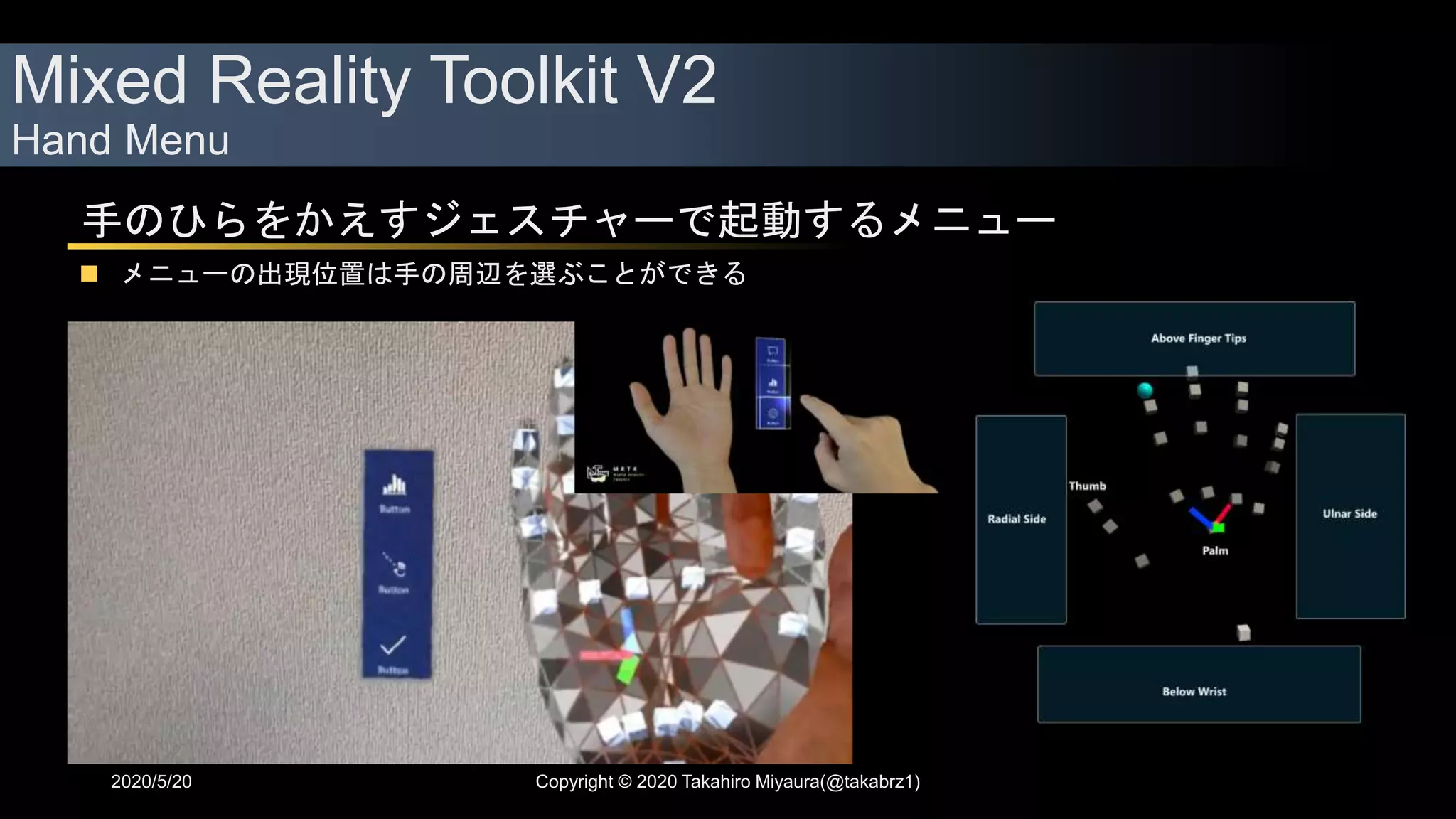

Hand Menu
手のひらをかえすジェスチャーで起動するメニュー
 メニューの出現位置は手の周辺を選ぶことができる

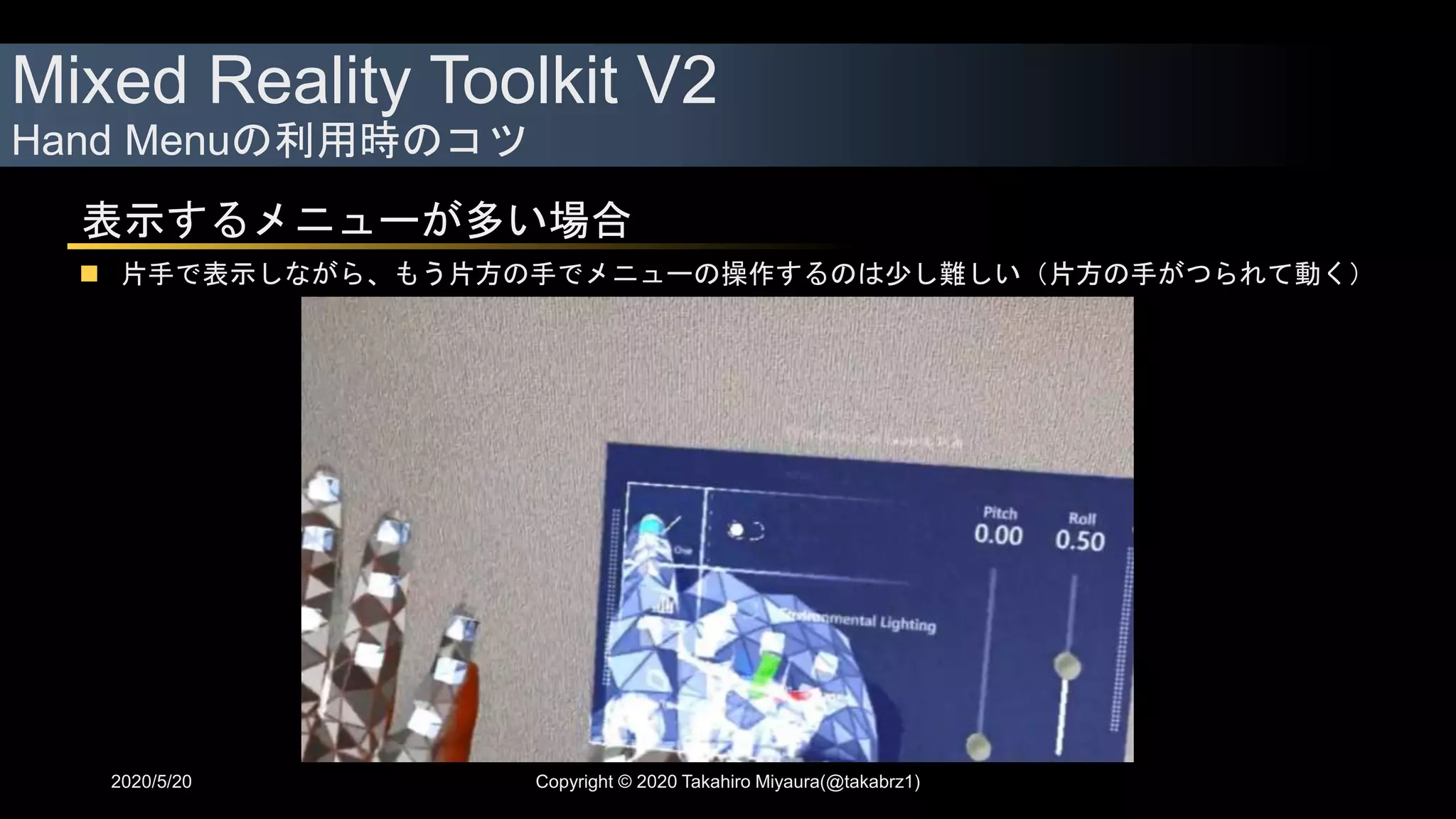

Hand Menuの利用時のコツ
表示するメニューが多い場合
 片手で表示しながら、もう片方の手でメニューの操作するのは少し難しい（片方の手がつられて動く）

Hand Menuの利用時のコツ

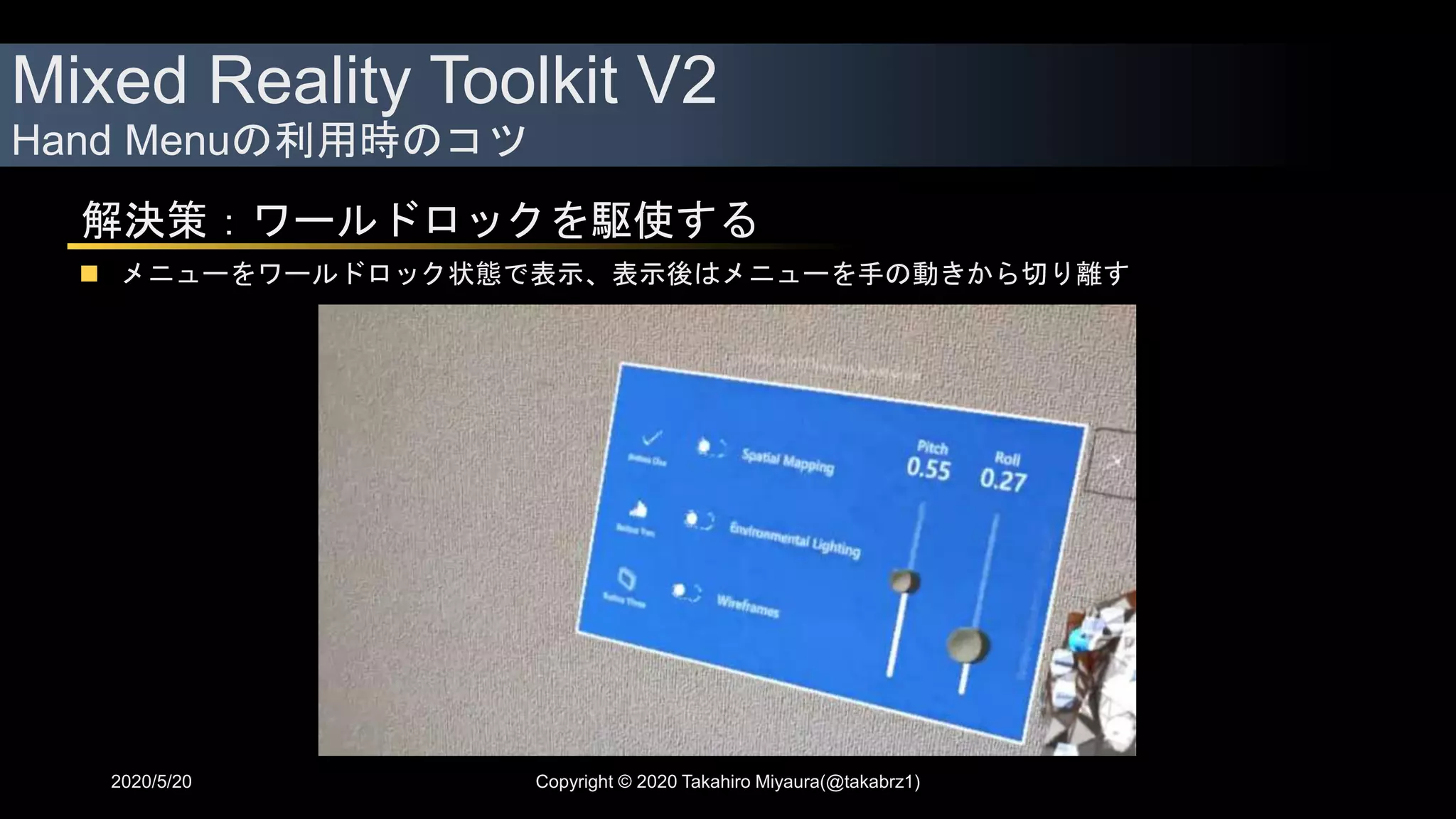

解決策：ワールドロックを駆使する
 メニューをワールドロック状態で表示、表示後はメニューを手の動きから切り離す

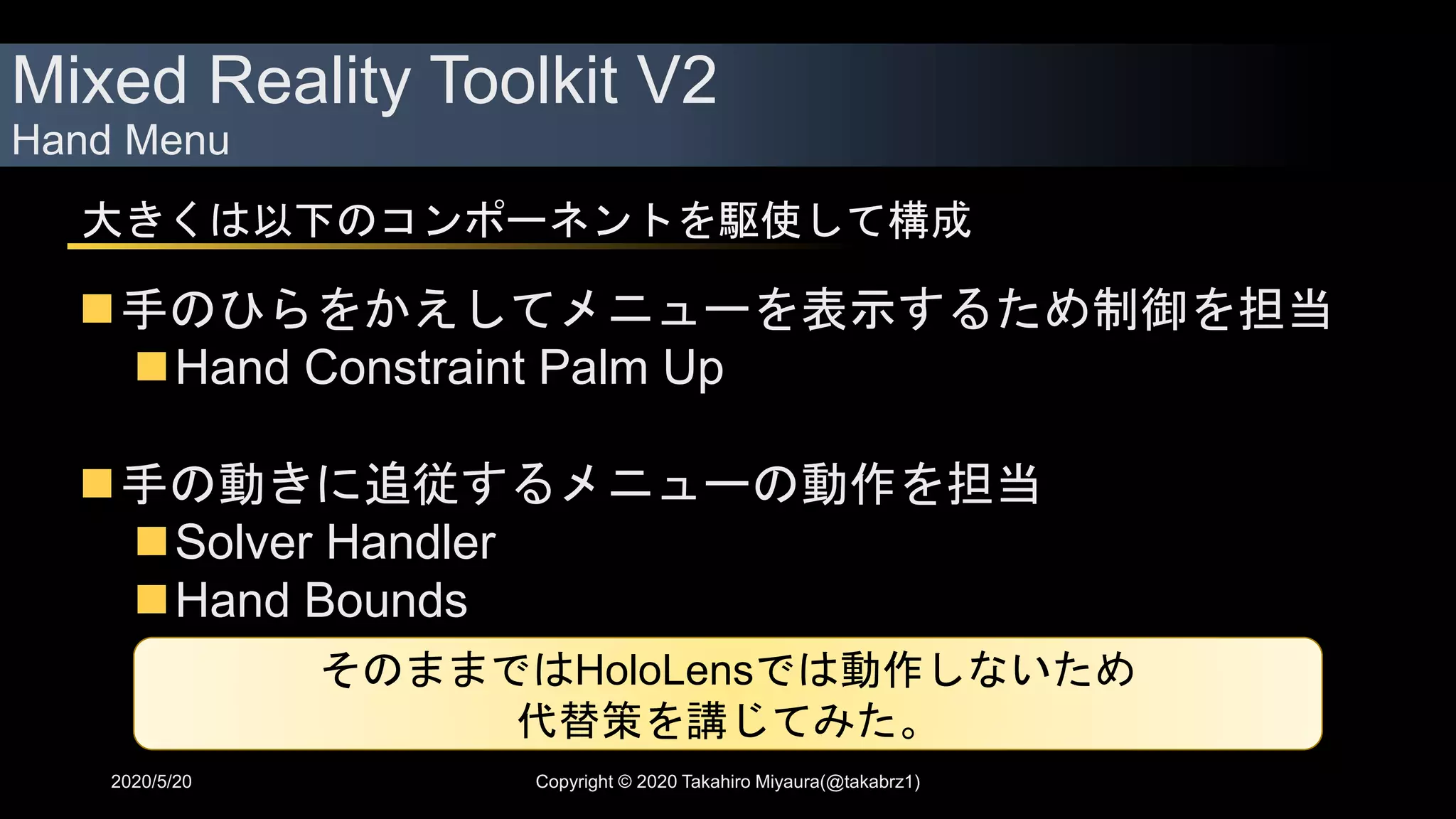

Hand Menu
大きくは以下のコンポーネントを駆使して構成
手のひらをかえしてメニューを表示するため制御を担当
Hand Constraint Palm Up
手の動きに追従するメニューの動作を担当
Solver Handler
Hand Bounds
そのままではHoloLensでは動作しないため
代替策を講じてみた。

まずは成果物

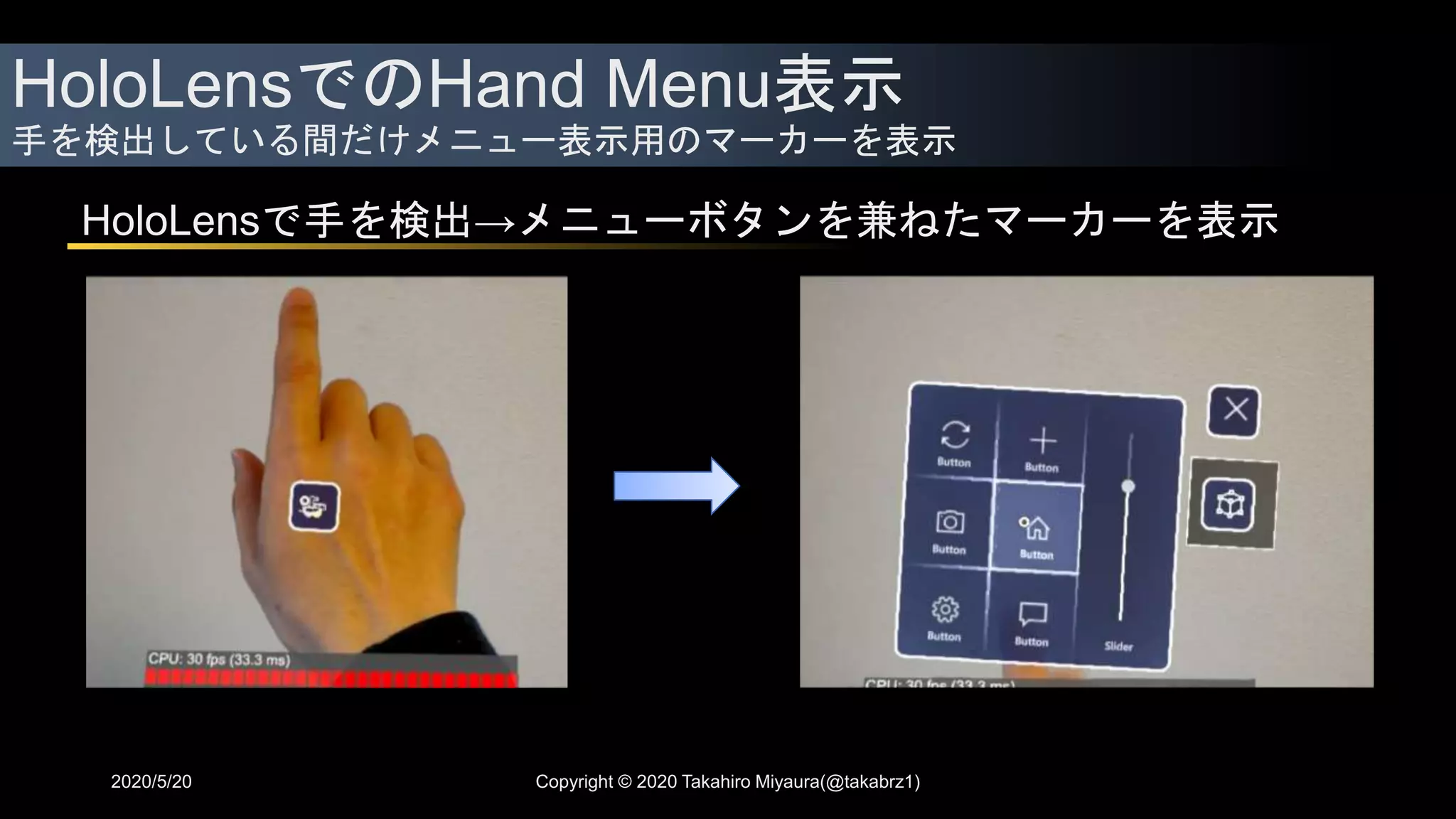

HoloLensでのHand Menu表示
手を検出している間だけメニュー表示用のマーカーを表示
2020/5/20
HoloLensで手を検出→メニューボタンを兼ねたマーカーを表示

手を検出している間だけメニュー表示用のマーカーを表示
2020/5/20

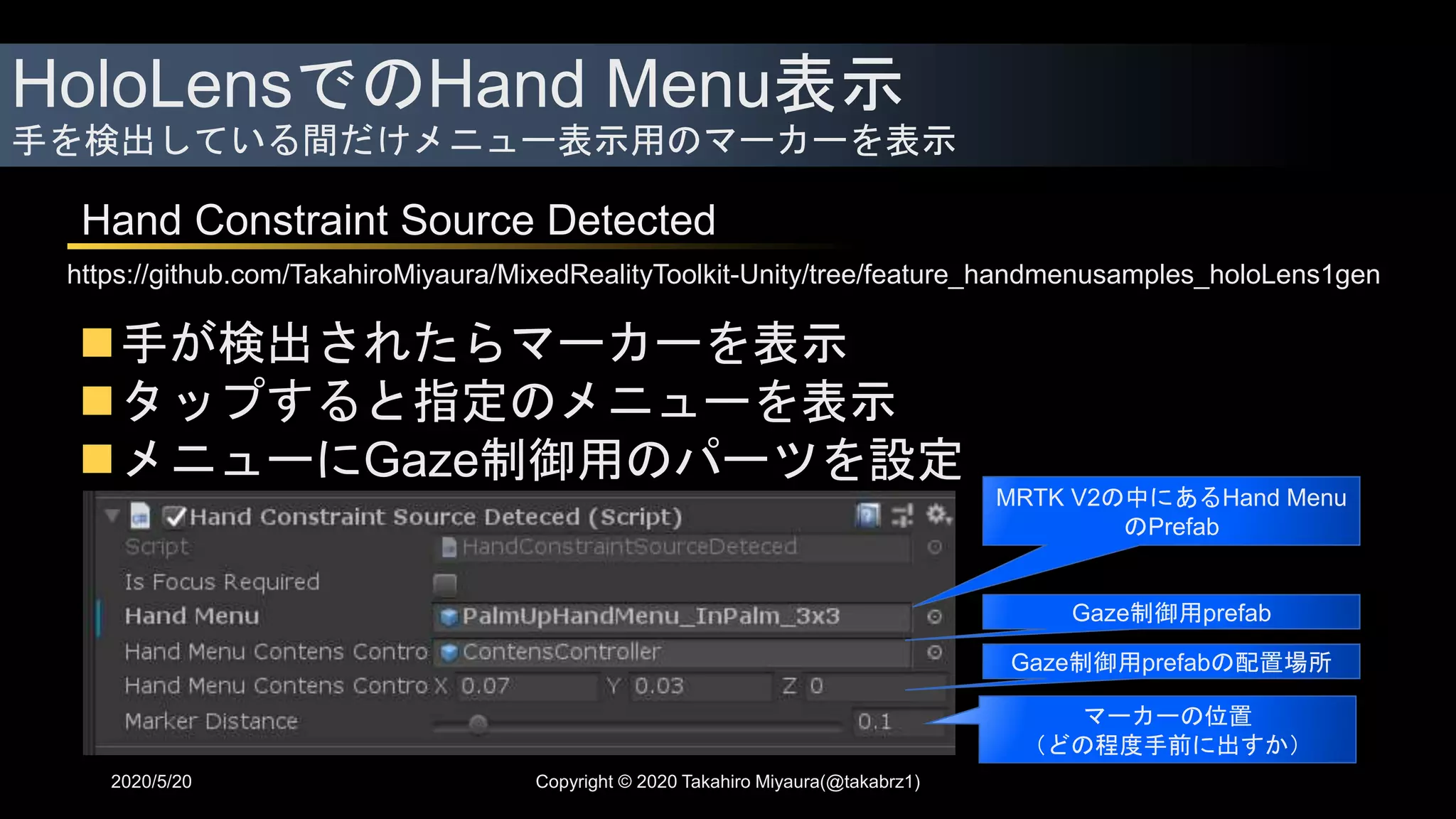

Hand Constraint Source Detected
https://github.com/TakahiroMiyaura/MixedRealityToolkit-Unity/tree/feature_handmenusamples_holoLens1gen
手が検出されたらマーカーを表示
タップすると指定のメニューを表示
メニューにGaze制御用のパーツを設定
MRTK V2の中にあるHand Menu
のPrefab
Gaze制御用prefab
Gaze制御用prefabの配置場所
マーカーの位置
（どの程度手前に出すか）

Hand Constraint Source Detected
2020/5/20

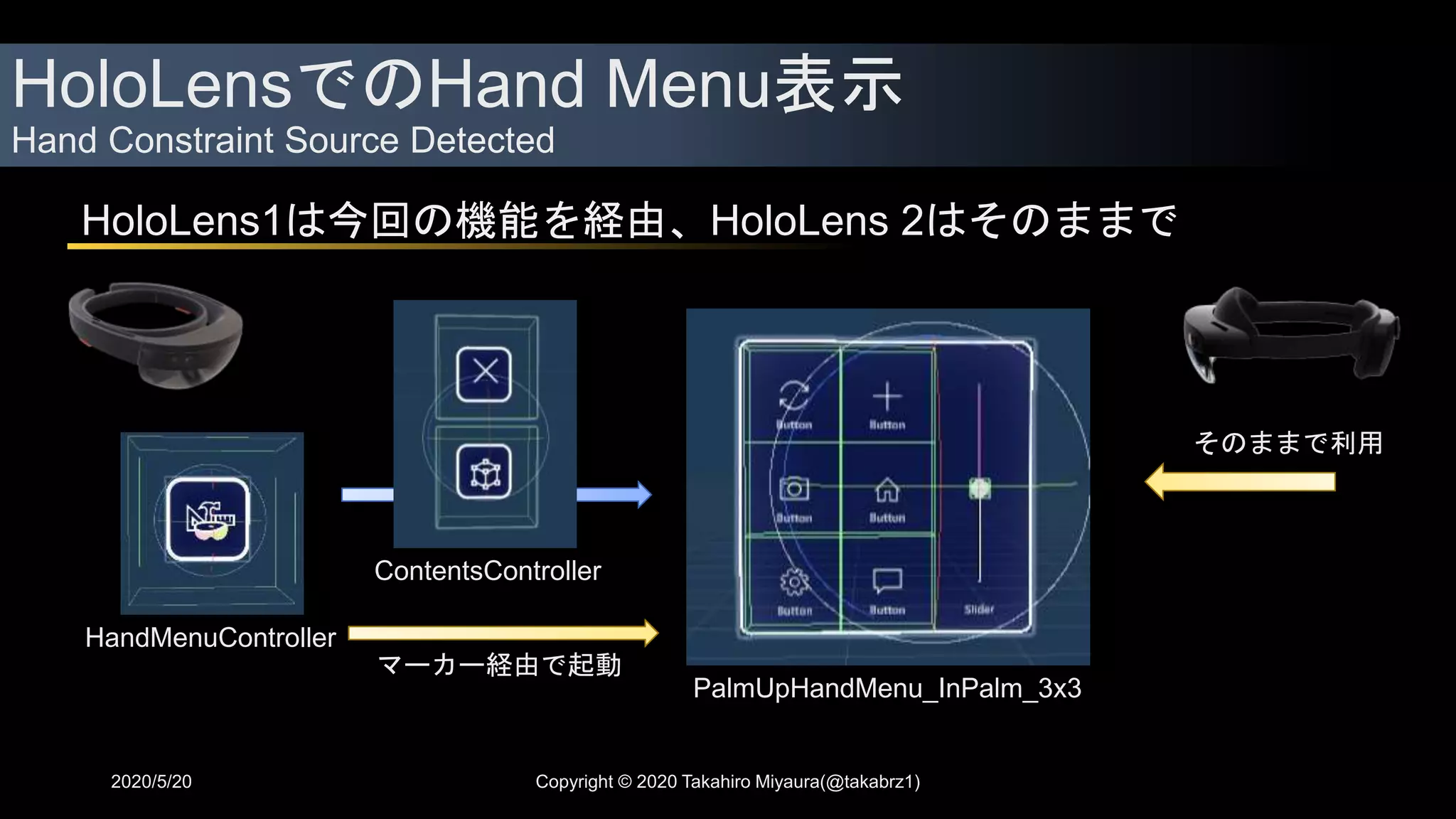

HoloLens1は今回の機能を経由、HoloLens 2はそのままで
PalmUpHandMenu_InPalm_3x3
HandMenuController
ContentsController
そのままで利用
マーカー経由で起動

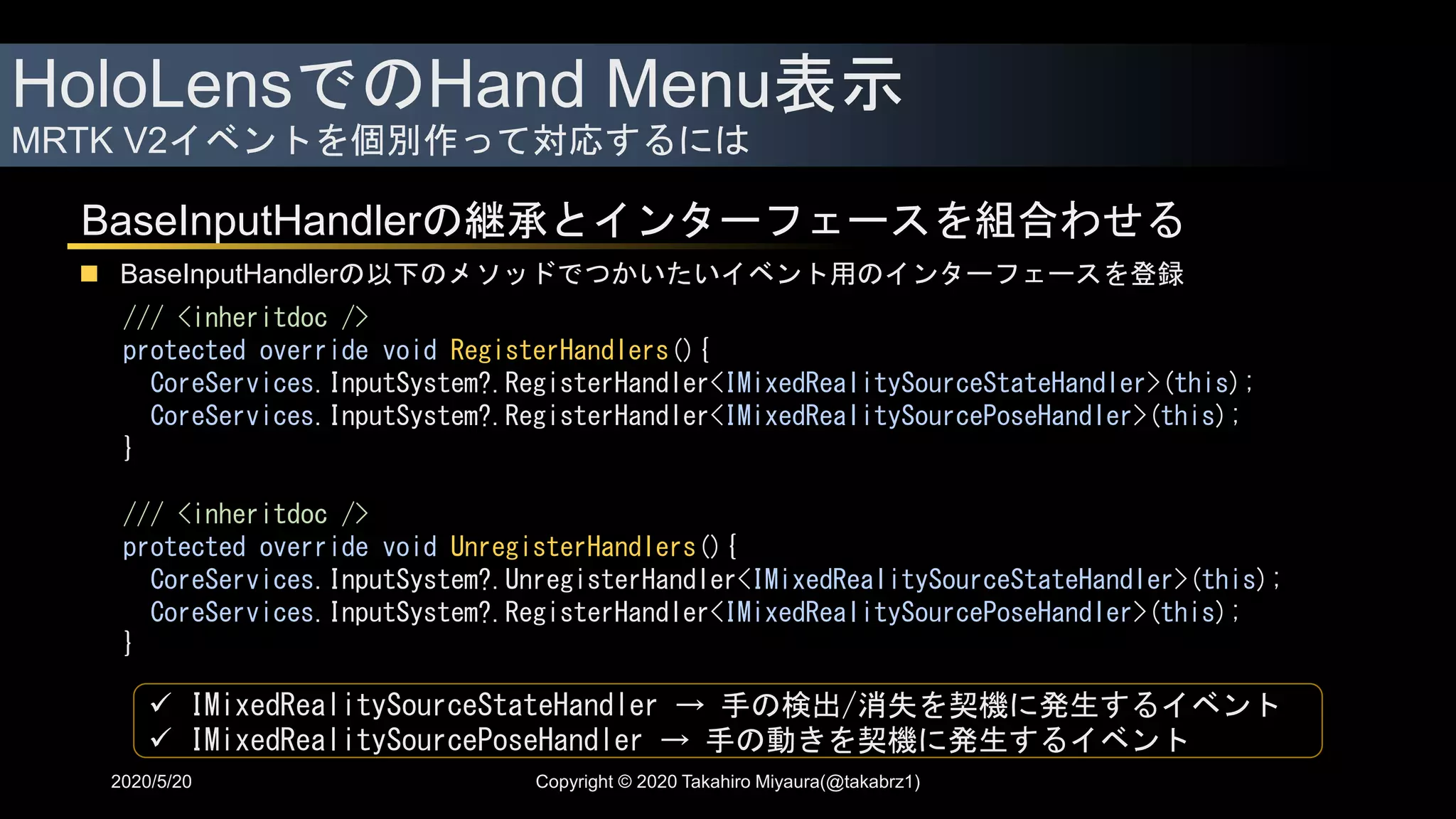

MRTK V2イベントを個別作って対応するには
2020/5/20
BaseInputHandlerの継承とインターフェースを組合わせる
 BaseInputHandlerの以下のメソッドでつかいたいイベント用のインターフェースを登録
/// <inheritdoc />
protected override void RegisterHandlers(){
CoreServices.InputSystem?.RegisterHandler<IMixedRealitySourceStateHandler>(this);
CoreServices.InputSystem?.RegisterHandler<IMixedRealitySourcePoseHandler>(this);
}
/// <inheritdoc />
protected override void UnregisterHandlers(){
CoreServices.InputSystem?.UnregisterHandler<IMixedRealitySourceStateHandler>(this);
CoreServices.InputSystem?.RegisterHandler<IMixedRealitySourcePoseHandler>(this);
}
 IMixedRealitySourceStateHandler → 手の検出/消失を契機に発生するイベント
 IMixedRealitySourcePoseHandler → 手の動きを契機に発生するイベント

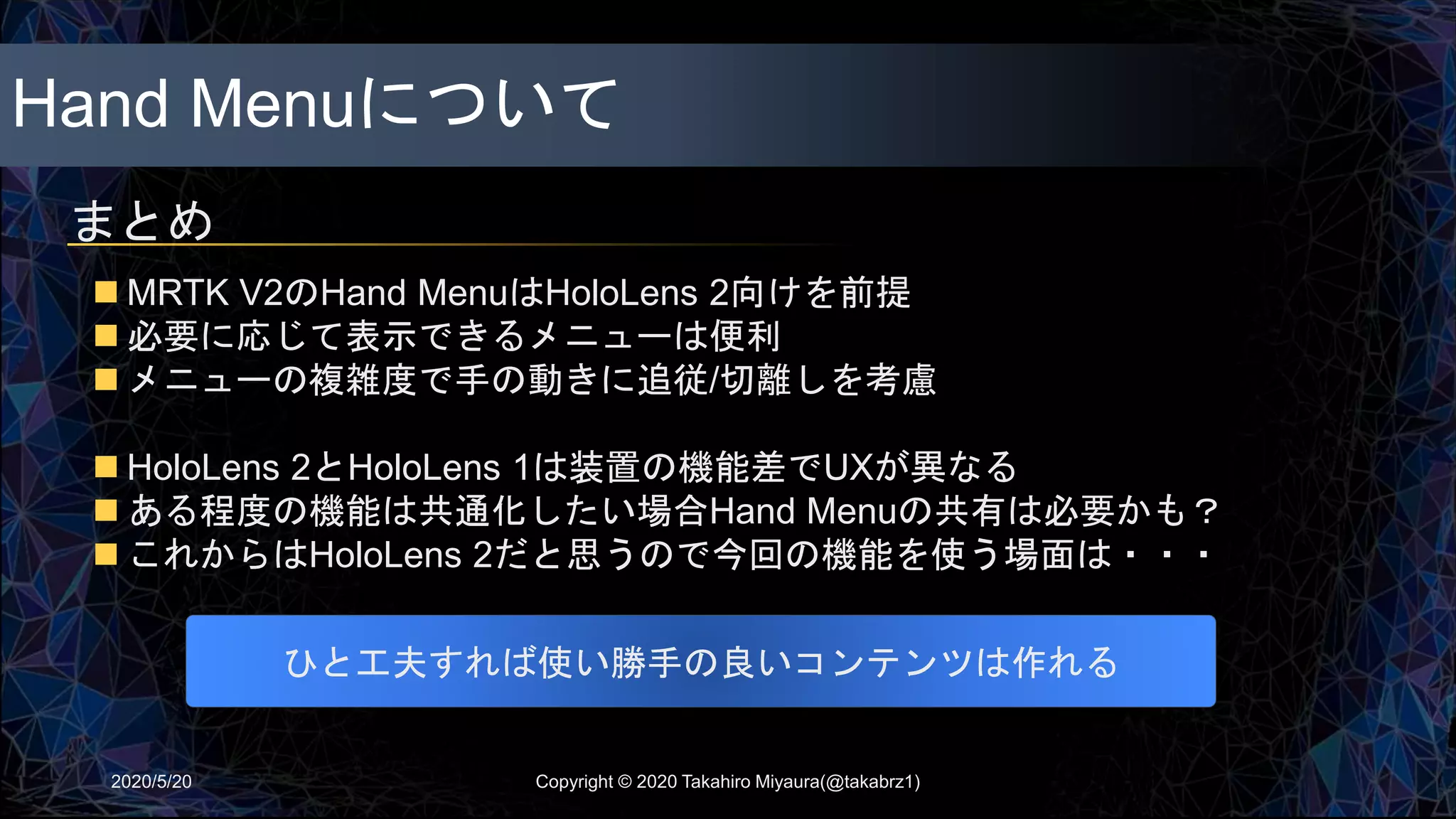

Hand Menuについて
まとめ
2020/5/20
 MRTK V2のHand MenuはHoloLens 2向けを前提
 必要に応じて表示できるメニューは便利
 メニューの複雑度で手の動きに追従/切離しを考慮
 HoloLens 2とHoloLens 1は装置の機能差でUXが異なる
 ある程度の機能は共通化したい場合Hand Menuの共有は必要かも？
 これからはHoloLens 2だと思うので今回の機能を使う場面は・・・
ひと工夫すれば使い勝手の良いコンテンツは作れる

大阪駆動開発
関西を中心に、IT系のおもしろそうなことを楽しんでやるコミュニティ
