PENGALAMATAN JARINGAN CIDR DAN VLSM

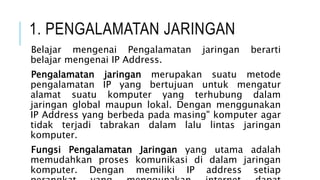

1. PENGALAMATAN JARINGAN Belajar mengenai Pengalamatan jaringan berarti belajar mengenai IP Address. Pengalamatan jaringan merupakan suatu metode pengalamatan IP yang bertujuan untuk mengatur alamat suatu komputer yang terhubung dalam jaringan global maupun lokal. Dengan menggunakan IP Address yang berbeda pada masing" komputer agar tidak terjadi tabrakan dalam lalu lintas jaringan komputer. Fungsi Pengalamatan Jaringan yang utama adalah memudahkan proses komunikasi di dalam jaringan komputer. Dengan memiliki IP address setiap

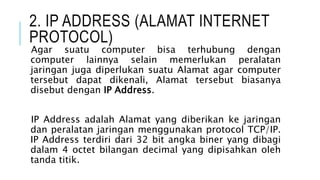

2. IP ADDRESS (ALAMAT INTERNET PROTOCOL) Agar suatu computer bisa terhubung dengan computer lainnya selain memerlukan peralatan jaringan juga diperlukan suatu Alamat agar computer tersebut dapat dikenali, Alamat tersebut biasanya disebut dengan IP Address. IP Address adalah Alamat yang diberikan ke jaringan dan peralatan jaringan menggunakan protocol TCP/IP. IP Address terdiri dari 32 bit angka biner yang dibagi dalam 4 octet bilangan decimal yang dipisahkan oleh tanda titik.
2. IP ADDRESS (ALAMAT INTERNET PROTOCOL) Internet Protocol berada di internet layer atau network layer TCP/IP :
2. IP ADDRESS (ALAMAT INTERNET PROTOCOL) Contoh Alamat IP kelas C :
2. IP ADDRESS (ALAMAT INTERNET PROTOCOL) IP Address terbagi menjadi 2 bagian, yaitu bagian network (net ID) dan bagian host (host ID). Net ID berfungsi mengidentifikasi suatu network dari network yang lain, sedangkan host ID berfungsi untuk identifikasi host dalam suatu network.

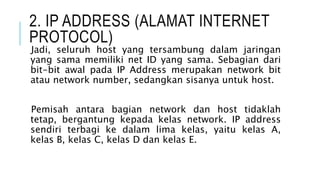

2. IP ADDRESS (ALAMAT INTERNET PROTOCOL) Jadi, seluruh host yang tersambung dalam jaringan yang sama memiliki net ID yang sama. Sebagian dari bit-bit awal pada IP Address merupakan network bit atau network number, sedangkan sisanya untuk host. Pemisah antara bagian network dan host tidaklah tetap, bergantung kepada kelas network. IP address sendiri terbagi ke dalam lima kelas, yaitu kelas A, kelas B, kelas C, kelas D dan kelas E.
2. IP ADDRESS (ALAMAT INTERNET PROTOCOL) Berikut gambarannya untuk IP address kelas C :
2. IP ADDRESS (ALAMAT INTERNET PROTOCOL) IPV4 = 32 bit

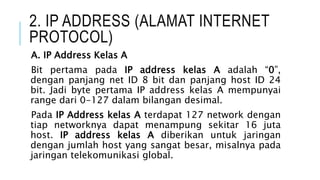

2. IP ADDRESS (ALAMAT INTERNET PROTOCOL) A. IP Address Kelas A Bit pertama pada IP address kelas A adalah “0”, dengan panjang net ID 8 bit dan panjang host ID 24 bit. Jadi byte pertama IP address kelas A mempunyai range dari 0-127 dalam bilangan desimal. Pada IP Address kelas A terdapat 127 network dengan tiap networknya dapat menampung sekitar 16 juta host. IP address kelas A diberikan untuk jaringan dengan jumlah host yang sangat besar, misalnya pada jaringan telekomunikasi global.
2. IP ADDRESS (ALAMAT INTERNET PROTOCOL) Karakteristik IP Address kelas A: Bit pertama : 0 Network ID : 8 bit Host ID : 24 bit Oktat pertama : 0 – 127 Jumlah network :126 Rentang IP :1.x.x.x– 126.x.x.x Jumlah IP address : 16.777.214
2. IP ADDRESS (ALAMAT INTERNET PROTOCOL) Contoh IP Address kelas A IP address 120.31.45.18 maka : Network ID = 120 Host ID = 31.45.18 Jadi, IP diatas mempunyai host dengan nomor 31.45.18 pada jaringan 120.
2. IP ADDRESS (ALAMAT INTERNET PROTOCOL) B. IP Address Kelas B Bit pertama pada IP address kelas B adalah “10”, dengan panjang net ID 16 bit dan panjang host ID 16 bit. Jadi byte pertama IP address kelas B mempunyai range dari 128-191 dalam bilangan desimal. IP address kelas B digunakan untuk jaringan dengan jumlah host tidak terlalu besar.
2. IP ADDRESS (ALAMAT INTERNET PROTOCOL) Karakteristik IP Address kelas B : Bit pertama : 10 Network ID : 16 bit Host ID : 16 bit Oktat pertama : 128 – 191 Jumlah network : 16.384 Rentang IP : 128.1.x.x – 191.255.x.x Jumlah IP address : 65.534
2. IP ADDRESS (ALAMAT INTERNET PROTOCOL) Contoh IP Address kelas B IP address 150.70.60.56 maka : Network ID = 150.70 Host ID = 60.56 Jadi, IP diatas mempunyai host dengan nomor 60.56 pada jaringan 150.70
2. IP ADDRESS (ALAMAT INTERNET PROTOCOL) C. IP Address Kelas C Bit pertama pada IP address kelas C adalah 192”, dengan panjang net ID 24 bit dan panjang host 8 16 bit. Jadi byte pertama IP address kelas B mempunyai range dari 192-223 dalam bilangan desimal. IP address kelas C biasanya digunakan untuk jaringan Local Area Network atau LAN.
2. IP ADDRESS (ALAMAT INTERNET PROTOCOL) Karakteristik IP Address Kelas C : Bit pertama : 192 Network ID : 24 bit Host ID : 8 bit Oktat pertama : 192 – 223 Jumlah network : 2.097.152 Rentang IP : 192.0.0.x – 223.255.225.x Jumlah IP address : 254
2. IP ADDRESS (ALAMAT INTERNET PROTOCOL) Contoh IP Address kelas C : IP address 192.168.1.1 maka : Network ID = 192.168.1 Host ID = 1 Jadi, IP diatas mempunyai host dengan nomor 1 pada jaringan 192.168.1
2. IP ADDRESS (ALAMAT INTERNET PROTOCOL) Kelas IP address lainnya adalah D dan E, namun kelas IP D dan E tersebut tidak digunakan untuk alokasi IP secara normal tetapi digunakan untuk IP multicasting dan untuk eksperimental.
2. IP ADDRESS (ALAMAT INTERNET PROTOCOL)
2. IP ADDRESS (ALAMAT INTERNET PROTOCOL) 1. Class A: Network – Host – Host – Host Perhatikan nilai bit untuk networknya. Ada 8 bit, Maka kita bisa menyebutkan class A ip address di /8. 2. Class B: Network – Network – Host – Host Bisa disebut dengan /16. 3. Class C: Network – Network – Network – Host Bisa disebut dengan /24.
3. PENGALAMATAN JARINGAN CIDR CIDR (Classless Inter-Domain Routing) adalah sebuah cara alternative untuk mengklasifikasikan alamat- alamat IP berbeda dengan system klasifikasi ke dalam kelas A, B, C, D dan E. CIDR biasanya disebut dengan Supernetting. CIDR merupakan mekanisme routing dengan membagi alamat IP jaringan ke dalam kelas-kelas A, B dan C. CIDR digunakan untuk mempermudah penulisan notasi subnet mask agar lebih ringkas dibandingkan penulisan notasi subnet mask yang sesungguhnya.

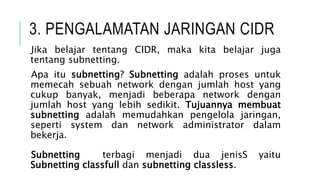

3. PENGALAMATAN JARINGAN CIDR Jika belajar tentang CIDR, maka kita belajar juga tentang subnetting. Apa itu subnetting? Subnetting adalah proses untuk memecah sebuah network dengan jumlah host yang cukup banyak, menjadi beberapa network dengan jumlah host yang lebih sedikit. Tujuannya membuat subnetting adalah memudahkan pengelola jaringan, seperti system dan network administrator dalam bekerja. Subnetting terbagi menjadi dua jenisS yaitu Subnetting classfull dan subnetting classless.

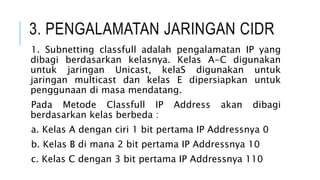

3. PENGALAMATAN JARINGAN CIDR 1. Subnetting classfull adalah pengalamatan IP yang dibagi berdasarkan kelasnya. Kelas A-C digunakan untuk jaringan Unicast, kelaS digunakan untuk jaringan multicast dan kelas E dipersiapkan untuk penggunaan di masa mendatang. Pada Metode Classfull IP Address akan dibagi berdasarkan kelas berbeda : a. Kelas A dengan ciri 1 bit pertama IP Addressnya 0 b. Kelas B di mana 2 bit pertama IP Addressnya 10 c. Kelas C dengan 3 bit pertama IP Addressnya 110

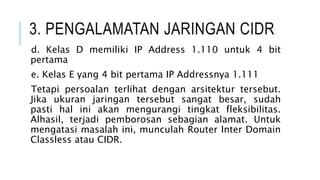

3. PENGALAMATAN JARINGAN CIDR d. Kelas D memiliki IP Address 1.110 untuk 4 bit pertama e. Kelas E yang 4 bit pertama IP Addressnya 1.111 Tetapi persoalan terlihat dengan arsitektur tersebut. Jika ukuran jaringan tersebut sangat besar, sudah pasti hal ini akan mengurangi tingkat fleksibilitas. Alhasil, terjadi pemborosan sebagian alamat. Untuk mengatasi masalah ini, munculah Router Inter Domain Classless atau CIDR.

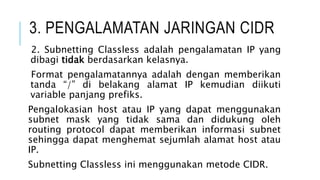

3. PENGALAMATAN JARINGAN CIDR 2. Subnetting Classless adalah pengalamatan IP yang dibagi tidak berdasarkan kelasnya. Format pengalamatannya adalah dengan memberikan tanda “/” di belakang alamat IP kemudian diikuti variable panjang prefiks. Pengalokasian host atau IP yang dapat menggunakan subnet mask yang tidak sama dan didukung oleh routing protocol dapat memberikan informasi subnet sehingga dapat menghemat sejumlah alamat host atau IP. Subnetting Classless ini menggunakan metode CIDR.

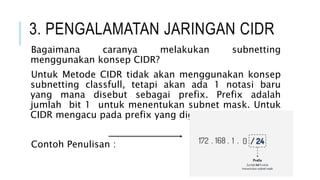

3. PENGALAMATAN JARINGAN CIDR Bagaimana caranya melakukan subnetting menggunakan konsep CIDR? Untuk Metode CIDR tidak akan menggunakan konsep subnetting classfull, tetapi akan ada 1 notasi baru yang mana disebut sebagai prefix. Prefix adalah jumlah bit 1 untuk menentukan subnet mask. Untuk CIDR mengacu pada prefix yang digunakan Contoh Penulisan :
3. PENGALAMATAN JARINGAN CIDR TABEL CIDR IP KELAS A, B, C:

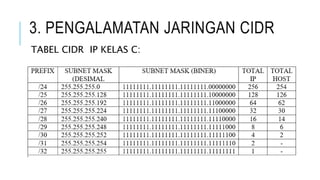

3. PENGALAMATAN JARINGAN CIDR TABEL CIDR IP KELAS C:
3. PENGALAMATAN JARINGAN CIDR Cara menghitung subnetting CIDR : Sebelum itu ketahui terlebih dahulu, dalam setiap rentang IP akan ada tiga bagian yaitu : a. IP Network = IP yang berada paling awal dalam rentang IP b. IP Host = IP yang berada diantara IP Network dan IP Broadcast c. IP Broadcast = Ip yang berada paling akhir dalam rentang IP
3. PENGALAMATAN JARINGAN CIDR Subnet di tulis dalam format 32 bit yaitu: 11111111.11111111.11111111.11111111 (biner) (masing-masing octet terdiri dari 8 bit)
3. PENGALAMATAN JARINGAN CIDR Contoh soal : 192.168.1.0/27 Dalam perhitungan subnetting adalah : 1. Jumlah Subnet/ block yang bisa di bagi 2. Jumlah host per subnet 3. Block Subnet
3. PENGALAMATAN JARINGAN CIDR Langkah 1 : Mengetahui Subnet Mask dari /27 Dalam bentuk decimal yaitu : 255.255.255.224 Subnet Mask/27 dalam bentuk biner yaitu : 11111111.11111111.11111111.11100000 Misalnya : X adalah jumlah bilangan biner yang bernilai 1 Y adalah jumlah bilangan biner yang bernilai 0 Jadi, X = 3
3. PENGALAMATAN JARINGAN CIDR Langkah 2 : Menghitung jumlah Subnet/Block 2𝑥 = 23 = 8 , 𝐽𝑎𝑑𝑖 𝑎𝑑𝑎 8 𝑠𝑢𝑏𝑛𝑒𝑡 Langkah 3 : Menghitung Host Per Subnet 2𝑦 − 2 = 25-2 = 32- 2 = 30 Host/PC Jadi, ada 30 Host yang mungkin bisa dihubungkan dalam 1 subnet.
3. PENGALAMATAN JARINGAN CIDR Langkah 4 : Menghitung Block Subnet Jumlah rentang IP – nilai terakhir dari subnet mask (bentuk decimal) 256 – 224 = 32. Jadi block subnet di mulai dari 0 - mendekati 255 dengan kelipatan 32 ditambah sejumlah subnet. { 0, 32, 64, 96, 128, 160, 192, 224}

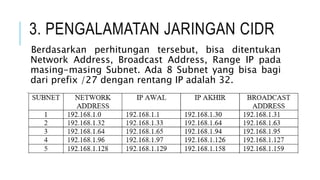

3. PENGALAMATAN JARINGAN CIDR Berdasarkan perhitungan tersebut, bisa ditentukan Network Address, Broadcast Address, Range IP pada masing-masing Subnet. Ada 8 Subnet yang bisa bagi dari prefix /27 dengan rentang IP adalah 32.

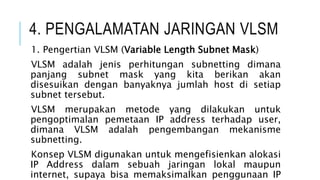

4. PENGALAMATAN JARINGAN VLSM 1. Pengertian VLSM (Variable Length Subnet Mask) VLSM adalah jenis perhitungan subnetting dimana panjang subnet mask yang kita berikan akan disesuikan dengan banyaknya jumlah host di setiap subnet tersebut. VLSM merupakan metode yang dilakukan untuk pengoptimalan pemetaan IP address terhadap user, dimana VLSM adalah pengembangan mekanisme subnetting. Konsep VLSM digunakan untuk mengefisienkan alokasi IP Address dalam sebuah jaringan lokal maupun internet, supaya bisa memaksimalkan penggunaan IP

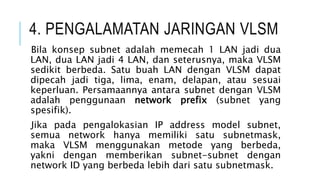

4. PENGALAMATAN JARINGAN VLSM Bila konsep subnet adalah memecah 1 LAN jadi dua LAN, dua LAN jadi 4 LAN, dan seterusnya, maka VLSM sedikit berbeda. Satu buah LAN dengan VLSM dapat dipecah jadi tiga, lima, enam, delapan, atau sesuai keperluan. Persamaannya antara subnet dengan VLSM adalah penggunaan network prefix (subnet yang spesifik). Jika pada pengalokasian IP address model subnet, semua network hanya memiliki satu subnetmask, maka VLSM menggunakan metode yang berbeda, yakni dengan memberikan subnet-subnet dengan network ID yang berbeda lebih dari satu subnetmask.

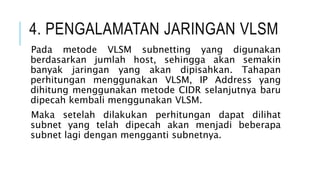

4. PENGALAMATAN JARINGAN VLSM Pada metode VLSM subnetting yang digunakan berdasarkan jumlah host, sehingga akan semakin banyak jaringan yang akan dipisahkan. Tahapan perhitungan menggunakan VLSM, IP Address yang dihitung menggunakan metode CIDR selanjutnya baru dipecah kembali menggunakan VLSM. Maka setelah dilakukan perhitungan dapat dilihat subnet yang telah dipecah akan menjadi beberapa subnet lagi dengan mengganti subnetnya.
4. PENGALAMATAN JARINGAN VLSM Contoh IP Address menggunakan metode VLSM
4. PENGALAMATAN JARINGAN VLSM 2. Tabel Subnetting VLSM dan CIDR /8 sampai /15 = Kelas A /16 sampai /23 = Kelas B  /24 sampai /32 = Kelas C 

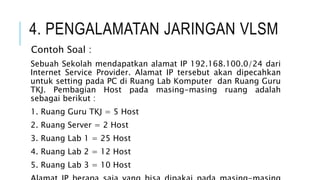

4. PENGALAMATAN JARINGAN VLSM Contoh Soal : Sebuah Sekolah mendapatkan alamat IP 192.168.100.0/24 dari Internet Service Provider. Alamat IP tersebut akan dipecahkan untuk setting pada PC di Ruang Lab Komputer dan Ruang Guru TKJ. Pembagian Host pada masing-masing ruang adalah sebagai berikut : 1. Ruang Guru TKJ = 5 Host 2. Ruang Server = 2 Host 3. Ruang Lab 1 = 25 Host 4. Ruang Lab 2 = 12 Host 5. Ruang Lab 3 = 10 Host
4. PENGALAMATAN JARINGAN VLSM Untuk memudahkan perhitungan, siapkan tabel subnetting untuk IP kelas C.
4. PENGALAMATAN JARINGAN VLSM Langkah 1 : Urutkan dari ruang yang membutuhkan host paling banyak. Tujuannya adalah Subnetting fungsinya adalah untuk memecah jaringan menjadi jaringan yang lebih kecil. Urutannya adalah : Ruang Lab 1 = 25 Host Ruang lab 2 = 12 Host Ruang Lab 3 = 10 Host Ruang Guru TKJ = 5 Host Ruang Server = 2 Host

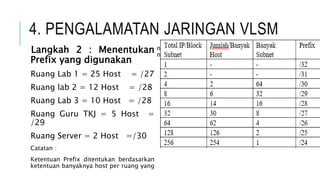

4. PENGALAMATAN JARINGAN VLSM Langkah 2 : Menentukan Prefix yang digunakan Ruang Lab 1 = 25 Host = /27 Ruang lab 2 = 12 Host = /28 Ruang Lab 3 = 10 Host = /28 Ruang Guru TKJ = 5 Host = /29 Ruang Server = 2 Host =/30 Catatan : Ketentuan Prefix ditentukan berdasarkan ketentuan banyaknya host per ruang yang mendekati jumlah host pada masing – masing prefix.
4. PENGALAMATAN JARINGAN VLSM Langkah 3 : Tentukan Block Subnetnya Ruang Lab 1 = 25 Host = /27 = 32 Ruang lab 2 = 12 Host = /28 = 16 Ruang Lab 3 = 10 Host = /28 = 16 Ruang Guru TKJ = 5 Host = /29 = 8 Ruang Server = 2 Host =/30 = 4
4. PENGALAMATAN JARINGAN VLSM Langkah 4 : Menentukan Alamat IP masing-masing ruang Alamat IP dari ISP adalah 192.168.100.0/24, ini berarti termasuk dalam Alamat IP Kelas C.

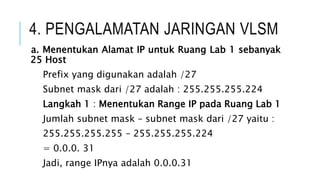

4. PENGALAMATAN JARINGAN VLSM a. Menentukan Alamat IP untuk Ruang Lab 1 sebanyak 25 Host Prefix yang digunakan adalah /27 Subnet mask dari /27 adalah : 255.255.255.224 Langkah 1 : Menentukan Range IP pada Ruang Lab 1 Jumlah subnet mask – subnet mask dari /27 yaitu : 255.255.255.255 – 255.255.255.224 = 0.0.0. 31 Jadi, range IPnya adalah 0.0.0.31
4. PENGALAMATAN JARINGAN VLSM Langkah 2 : Menghitung IP Broadcast pada Ruang Lab 1 IP Address dari ISP + Range IP 192.168.100.0 + 0.0.0.31 = 192.168.100.31 Jadi, IP Broadcastnya adalah 192.168.100.31

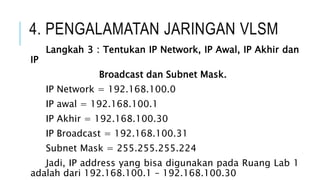

4. PENGALAMATAN JARINGAN VLSM Langkah 3 : Tentukan IP Network, IP Awal, IP Akhir dan IP Broadcast dan Subnet Mask. IP Network = 192.168.100.0 IP awal = 192.168.100.1 IP Akhir = 192.168.100.30 IP Broadcast = 192.168.100.31 Subnet Mask = 255.255.255.224 Jadi, IP address yang bisa digunakan pada Ruang Lab 1 adalah dari 192.168.100.1 – 192.168.100.30
4. PENGALAMATAN JARINGAN VLSM b. Menentukan alamat IP untuk Ruang Lab 2 sebanyak 12 Host Untuk menentukan IP Network selanjutnya untuk Ruang Lab 2, IP Broadcast pada Ruang Lab 1 ditambah 1 yaitu : 192.168.100.31 + 1 = 192.168.100.32 Jadi IP Network selanjutnya untuk Ruang Lab 2 adalah = 192.168.100.32 Prefix yang digunakan untuk Lab 2 adalah /28.
4. PENGALAMATAN JARINGAN VLSM Langkah 1 : Menentukan Range IP pada Ruang Lab 2 Jumlah subnet mask – subnet mask dari /28 yaitu : 255.255.255.255 – 255.255.255.240 = 0.0.0.15 Jadi, range IPnya adalah 0.0.0.15
4. PENGALAMATAN JARINGAN VLSM Langkah 2 : Menghitung IP Broadcast pada Ruang Lab 2 IP Network Selanjutnya + Range IP 192.168.100.32 + 0.0.0.15 = 192.168.100.47 Jadi, IP Broadcastnya adalah 192.168.100.47

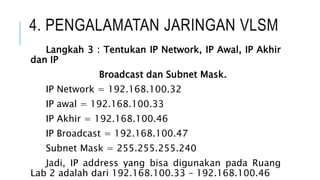

4. PENGALAMATAN JARINGAN VLSM Langkah 3 : Tentukan IP Network, IP Awal, IP Akhir dan IP Broadcast dan Subnet Mask. IP Network = 192.168.100.32 IP awal = 192.168.100.33 IP Akhir = 192.168.100.46 IP Broadcast = 192.168.100.47 Subnet Mask = 255.255.255.240 Jadi, IP address yang bisa digunakan pada Ruang Lab 2 adalah dari 192.168.100.33 – 192.168.100.46
4. PENGALAMATAN JARINGAN VLSM c. Menentukan alamat IP untuk Ruang Lab 3 sebanyak 10 Host Untuk menentukan IP Network selanjutnya untuk Ruang Lab 3, IP Broadcast pada Ruang Lab 2 ditambah 1 yaitu : 192.168.100.47 + 1 = 192.168.100.48 Jadi IP Network selanjutnya untuk Ruang Lab 3 adalah = 192.168.100.48 Prefix yang digunakan untuk Lab 3 adalah /28.
4. PENGALAMATAN JARINGAN VLSM Langkah 1 : Menentukan Range IP pada Ruang Lab 3 Jumlah subnet mask – subnet mask dari /28 yaitu : 255.255.255.255 – 255.255.255.240 = 0.0.0.15 Jadi, range IPnya adalah 0.0.0.15
4. PENGALAMATAN JARINGAN VLSM Langkah 2 : Menghitung IP Broadcast pada Ruang Lab 3 IP Network Selanjutnya + Range IP 192.168.100.48+ 0.0.0.15 = 192.168.100.63 Jadi, IP Broadcastnya adalah 192.168.100.63

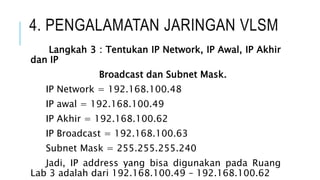

4. PENGALAMATAN JARINGAN VLSM Langkah 3 : Tentukan IP Network, IP Awal, IP Akhir dan IP Broadcast dan Subnet Mask. IP Network = 192.168.100.48 IP awal = 192.168.100.49 IP Akhir = 192.168.100.62 IP Broadcast = 192.168.100.63 Subnet Mask = 255.255.255.240 Jadi, IP address yang bisa digunakan pada Ruang Lab 3 adalah dari 192.168.100.49 – 192.168.100.62

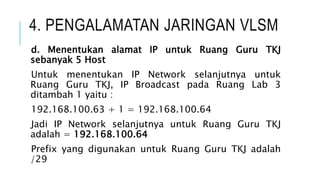

4. PENGALAMATAN JARINGAN VLSM d. Menentukan alamat IP untuk Ruang Guru TKJ sebanyak 5 Host Untuk menentukan IP Network selanjutnya untuk Ruang Guru TKJ, IP Broadcast pada Ruang Lab 3 ditambah 1 yaitu : 192.168.100.63 + 1 = 192.168.100.64 Jadi IP Network selanjutnya untuk Ruang Guru TKJ adalah = 192.168.100.64 Prefix yang digunakan untuk Ruang Guru TKJ adalah /29
4. PENGALAMATAN JARINGAN VLSM Langkah 1 : Menentukan Range IP pada Ruang Guru TKJ Jumlah subnet mask – subnet mask dari /29 yaitu : 255.255.255.255 – 255.255.255.248 = 0.0.0.7 Jadi, range IPnya adalah 0.0.0.7
4. PENGALAMATAN JARINGAN VLSM Langkah 2 : Menghitung IP Broadcast pada Ruang Lab 3 IP Network Selanjutnya + Range IP 192.168.100.64+ 0.0.0.7 = 192.168.100.71 Jadi, IP Broadcastnya adalah 192.168.100.71

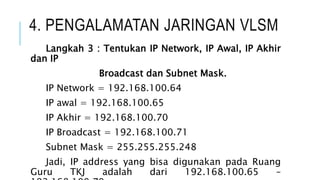

4. PENGALAMATAN JARINGAN VLSM Langkah 3 : Tentukan IP Network, IP Awal, IP Akhir dan IP Broadcast dan Subnet Mask. IP Network = 192.168.100.64 IP awal = 192.168.100.65 IP Akhir = 192.168.100.70 IP Broadcast = 192.168.100.71 Subnet Mask = 255.255.255.248 Jadi, IP address yang bisa digunakan pada Ruang Guru TKJ adalah dari 192.168.100.65 –
4. PENGALAMATAN JARINGAN VLSM e. Menentukan alamat IP untuk Ruang Server sebanyak 2 Host Untuk menentukan IP Network selanjutnya untuk Ruang Server, IP Broadcast pada Ruang Guru TKJ ditambah 1 yaitu : 192.168.100.71 + 1 = 192.168.100.72 Jadi IP Network selanjutnya untuk Ruang Server adalah = 192.168.100.72 Prefix yang digunakan untuk Ruang Guru TKJ adalah /30
4. PENGALAMATAN JARINGAN VLSM Langkah 1 : Menentukan Range IP pada Ruang Server Jumlah subnet mask – subnet mask dari /30 yaitu : 255.255.255.255 – 255.255.255.252 = 0.0.0.3 Jadi, range IPnya adalah 0.0.0.3
4. PENGALAMATAN JARINGAN VLSM Langkah 2 : Menghitung IP Broadcast pada Ruang Server IP Network Selanjutnya + Range IP 192.168.100.72+ 0.0.0.3 = 192.168.100.75 Jadi, IP Broadcastnya adalah 192.168.100.75
4. PENGALAMATAN JARINGAN VLSM Langkah 3 : Tentukan IP Network, IP Awal, IP Akhir dan IP Broadcast dan Subnet Mask. IP Network = 192.168.100.72 IP awal = 192.168.100.73 IP Akhir = 192.168.100.74 IP Broadcast = 192.168.100.75 Subnet Mask = 255.255.255.252 Jadi, IP address yang bisa digunakan pada Ruang Server adalah dari 192.168.100.73 – 192.168.100.74
4. PENGALAMATAN JARINGAN VLSM Dalam Bentuk Tabel :
