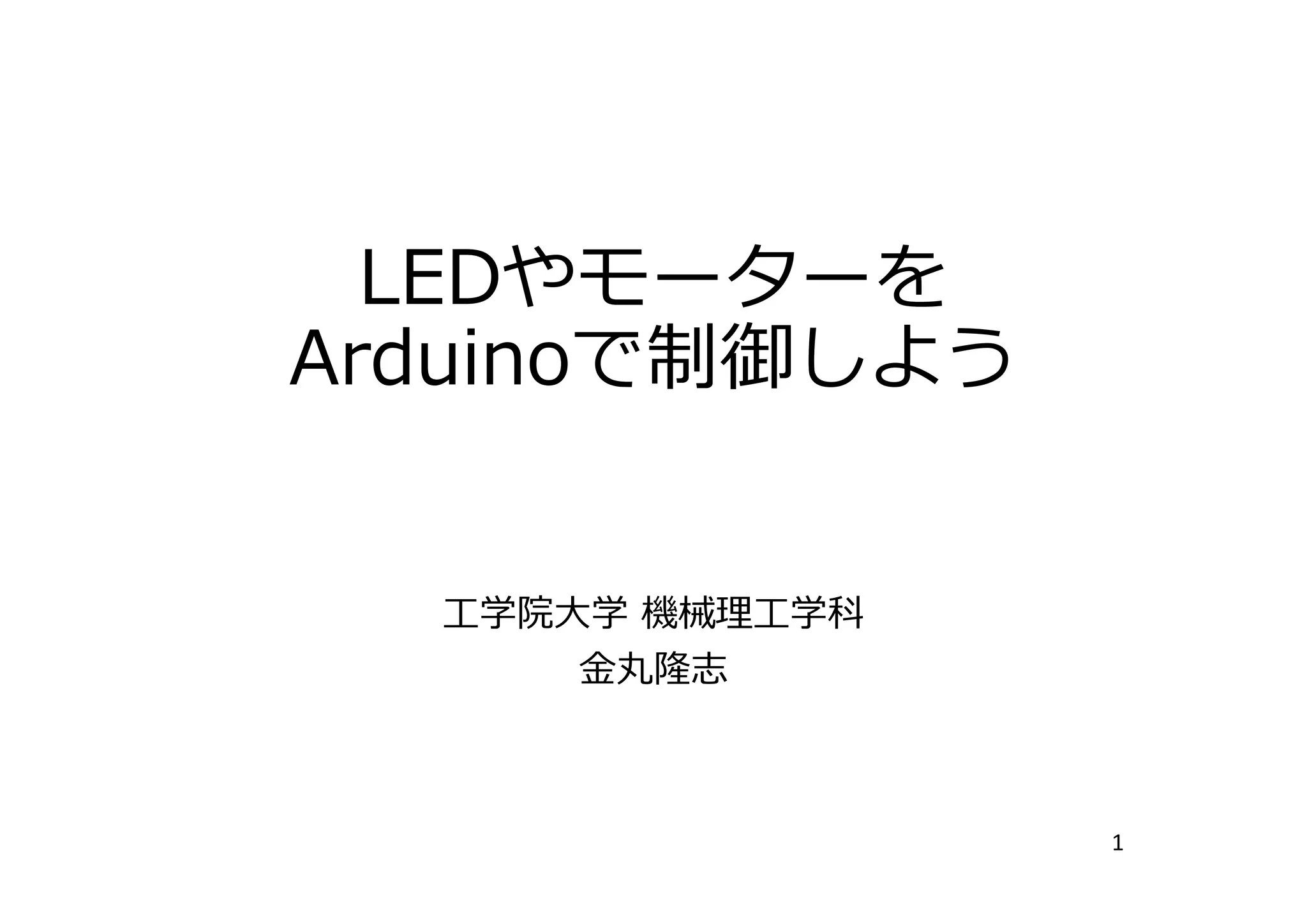

LEDやモーターを
Arduinoで制御しよう
工学院大学 機械理工学科
⾦丸隆志
1

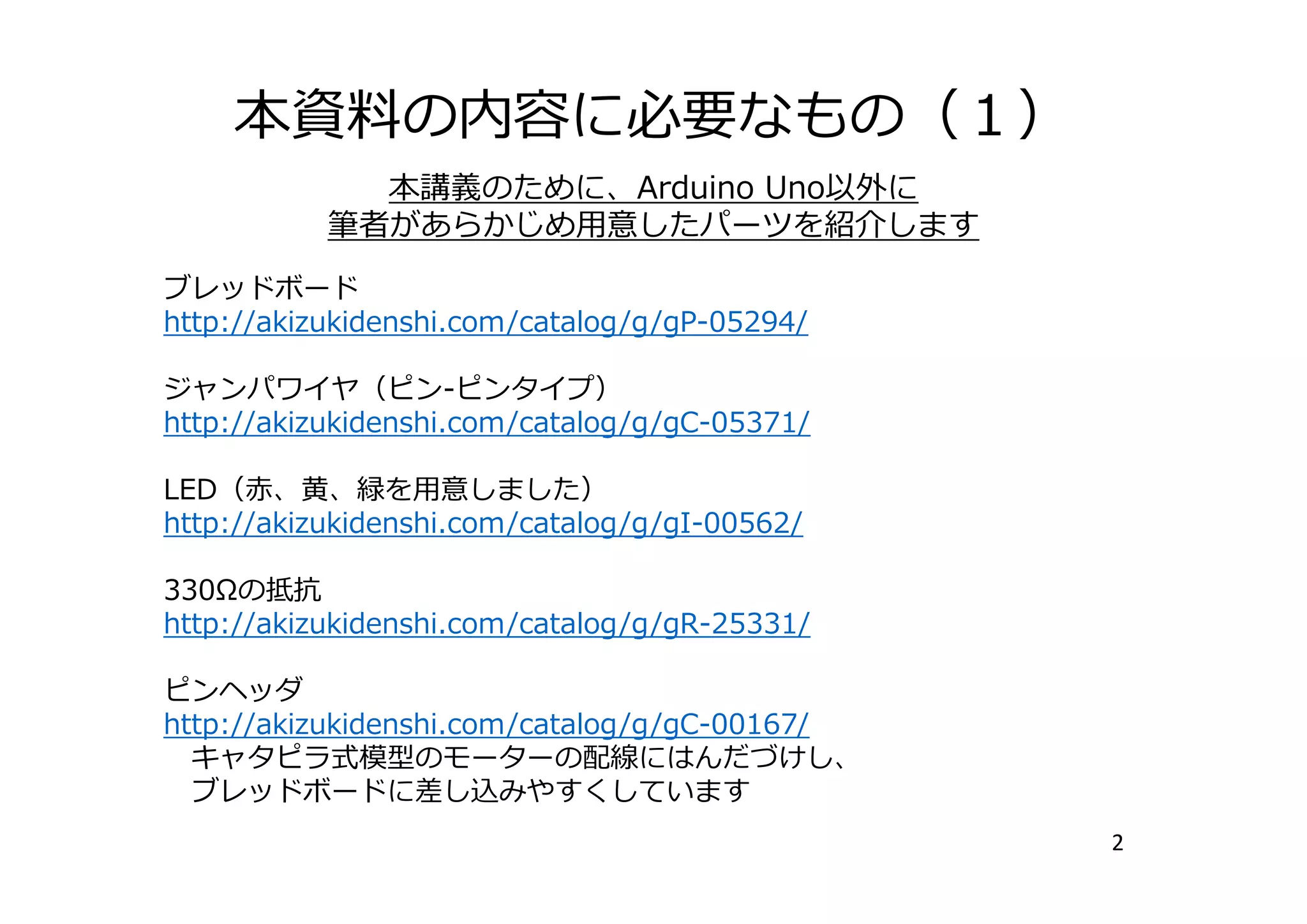

本資料の内容に必要なもの(1)
2
本講義のために、Arduino Uno以外に
筆者があらかじめ用意したパーツを紹介します
ブレッドボード
http://akizukidenshi.com/catalog/g/gP-05294/
ジャンパワイヤ(ピン-ピンタイプ)
http://akizukidenshi.com/catalog/g/gC-05371/
LED(⾚、⻩、緑を用意しました)
http://akizukidenshi.com/catalog/g/gI-00562/
330Ωの抵抗
http://akizukidenshi.com/catalog/g/gR-25331/
ピンヘッダ
http://akizukidenshi.com/catalog/g/gC-00167/
キャタピラ式模型のモーターの配線にはんだづけし、
ブレッドボードに差し込みやすくしています
本資料の内容に必要なもの(2)
3
電池ボックス
http://akizukidenshi.com/catalog/g/gP-02666/
モータードライバTA7291P
http://akizukidenshi.com/catalog/g/gI-02001/
10kΩの抵抗
http://akizukidenshi.com/catalog/g/gR-25103/
タミヤのタンク工作基本セット
http://akizukidenshi.com/catalog/g/gK-09102/
付属の電池ボックスは使わずに組み⽴てます。
モーター用配線
http://akizukidenshi.com/catalog/g/gP-06756/
モーターに⻑めの配線をはんだづけし、ピンヘッダをはんだづけして
ブレッドボードに差し込みやすくしています
電⼦部品・回路を取り扱う上での注意
4
教員の指示に従うこと
使わない部品はケースにしまっておくこと
濡れた⼿で部品や回路を触らないこと
机の上に飲み物を置かないこと
回路の基板の上にパーツや配線などを落とさないこと(ショートする)
LEDとは何か︖
発光する電⼦パーツ。
電化製品のインジケータや、照明、信号機などにも使われる
本実験では、⾚、⻩、緑の3種を用いる
LEDを発光させる際に用いる。
オレンジ、オレンジ、茶、⾦
のカラーコードは330Ω(オーム)の
大きさの抵抗を示す
LED(Light Emitting Diode) 抵抗
5
アノード(+)
足の⻑い側
カソード(ー)
足の短い側
LEDを点灯させるための回路
電池
など
LED
抵抗
比較
電池
など
豆電球
LEDを点灯させるには、抵抗が必要
(電流を流し過ぎないため)
LEDの接続の際には向きに注意
アノード
(+)側
カソード
(ー)側
豆電球を点灯させる回路はどうだったか
+極
ー極
+極
ー極
6
豆電球を点灯
させる際、
向きもなく
抵抗も不要
だった
回路を組むために必要なもの(1)
ブレッドボード
穴にLEDや抵抗などの電⼦パーツや
ジャンパワイヤ(後述)をさして
回路を作成
ブレッドボードの内部配線
灰色の部分が内部で電気的に
つながっていることを覚えておく
7
回路を組むために必要なもの(2)
ジャンパワイヤ
ブレッドボードにさして
回路の配線とする
電池ボックス
表 裏
乾電池3本分
=1.5V×3=4.5V
ここにスイッチ
通常オフに
使うときのみオンに配線⾚︓+側
配線⿊︓-側 8
LED点灯回路をブレッドボードに構成
電池
LED
抵抗
(330Ω)
アノード
(+)側
カソード
(ー)側
+
ー
注意
LEDには向きがあるのだった
カソード(ー)
足の短い側
アノード(+)
足の⻑い側
抵抗には向きはない
この回路ではジャンパワイヤは不要
最初はスイッチを
オフにしておき、
回路が完成してから
オンにすること
確認
電池ボックスのスイッチのオン・オフでLEDの点灯状態が変化することを確認
確認できたら、電池ボックスのスイッチをオフにしておく 9
次の目標︓LEDの点灯・消灯をマイコンで制御
マイクロ・コントローラーの略。
LEDやモーターなど制御が得意な「小さなコンピュータ」
マイコン
先ほどは「⼿で」⾏なったLEDのオン・オフを
「コンピュータ(マイコン)」にやらせる、ということ
Arduino Uno(アルドゥイーノ ウノ)
本実験ではマイコンとして
取り扱いが容易な
Arduino Unoを用いる
本実験ではArduino Unoの上図の部分
(GND/13ピン/12ピン/11ピン)
を用いるの注目しておくこと
10
準備︓先ほどの回路を再解釈
電池
4.5V
LED
抵抗
等価
電位
4.5V
電位
4.5V
あるいは
スイッチ
を考慮
して
GND
(グラウンド)
電位0の点
GND
スイッチ
右側の回路の記法に慣れる
電流の向き
電流の向き
11
これから実現するもの
マイコンの
出⼒
LED
抵抗
GND
⼀般に「マイコンの出⼒」とは下記の
二状態のどちらかをとることができる
HIGH / LOW
H / L
1 / 0 (呼び方は何通りかある)
Arduino Unoでは、この二状態は以下の電圧を示す
5V / 0V
すなわち
Arduino UnoがHIGH(5V)を出⼒するとき
→LED点灯
Arduino UnoがLOW(0V)を出⼒するとき
→LED消灯
どのようにHIGH/LOWを切り替えるか︖
Arduino Unoで動作するプログラムを書くことによって
12
あらかじめ回路を組んでおこう
Arduinoの
GNDピン
Arduinoの
13ピン
注意︕︕
今回、電池ボックスは
使わないのでOFFにして
取り外し、ケースに
しまっておくこと︕︕
Arduino Unoへの接続が
電池の代わりとなる
GNDピン、
13ピンとは︖
ここにジャンパワイヤで接続
(ジャンパワイヤの色は自由)
13
Arduino Unoで動作するプログラムを
どのように作成するか︖(1)
Step 1
USBケーブル
Arduino Uno
ノートPC
Step1-1 PC上でプログラムを記述
Step1-2 書いたプログラムを
Arduino Unoに書き込む
14
Arduino Unoで動作するプログラムを
どのように作成するか︖(2)
Step 2
書いたプログラムが
Arduino Uno上で動作
USBケーブル
プログラムに応じて
回路の動作が変化
ジャンパワイヤで
回路に接続
このステップでは、このPCは
Arduino Unoへの電源として
しか機能していない。
この場合、PCではなく
USBバッテリーでも可。
ノートPC
Arduino Uno
ブレッドボード
上の回路
15
それではプログラムを書いてみよう
まずはデスクトップのアイコンからArduino IDEを起動
IDE︓Integrated Development Environment(統合開発環境)
プログラムを記述する
エディタが起動
ここにプログラムを
追記
(既存の記述を
削除しないこと)
16
記述すべきプログラム
追記(1⾏)
追記(4⾏)
大文字・小文字も区別すること
注意点
もともとあった文字、記号は削除しないこと
⾏末には全て「;」(セミコロン)が必要
全て英語モード(半角文字)で記すこと
17
記述したプログラムの意味(1)
setup関数内に記した
内容は、Arduino Unoの
電源投⼊時に⼀度だけ
実⾏される
loop関数内に記した
内容は、Arduino Unoが
動作している間、
何度も繰り返される
「//」で書き始められた⼀⾏は「コメント」と呼ばれ
プログラムの動作には影響しない
18
記述したプログラムの意味(2)
⼀度だけ実⾏されるsetup関数内に記した1⾏の意味︓
「13ピンを出⼒(OUTPUT)ピンに設定する」
「13ピン」とは︖
ここのピンのこと
「出⼒(OUTPUT)ピン」とは︖
HIGH(5V)やLOW(0V)を出⼒できる
ピンのこと 19
記述したプログラムの意味(3)
繰り返し動作するloop関数内に記した4⾏︓
上から順に実⾏して…
また上に戻る
13ピンからHIGH(5V)を出⼒する、の意味
1000ミリ秒(=1秒)待つ、の意味
その結果、下記の動作が実現する
13ピンHIGH(LED点灯) 1秒待ち 13ピンLOW(LED消灯) 1秒待ち
LEDがチカチカ点滅するので、「Lチカ」と言う
20
記述したプログラムを
Arduino Unoに書き込もう(1)
Step 1 まずは書いたプログラムに名前をつけて保存する
ここではLEDが点滅(blink)するので
「LEDblink」という名前にした
(英数字で名前をつけること)
デフォルトで「ライブラリ」→「ドキュメント」→「Arduino」以下に保存される
21
記述したプログラムを
Arduino Unoに書き込もう(2)
Step 2 書いたプログラムが文法的に正しいか検証する
成功
失敗
次に進める
プログラムを修正→保存→検証
を繰り返す
なお「プログラムが文法的に正しい」ことと
「プログラムが正常に動作する」ことはイコールではないことに注意
「英語が文法的に正しい」ことは
「英語の意味が正しく伝わる」ことを意味しないのと同じ(I am a pen.とか)
22
記述したプログラムを
Arduino Unoに書き込もう(3)
Step 3 Arduino UnoをPCに接続する(あらかじめ接続してあってもよい)
USBケーブルで
PCへ接続
接続後、下記のように「ツール」→「シリアルポート」
で「COM4(Arduino/Genuino Uno)」を選択し、
チェックを⼊れる(数字「4」の部分は⼈により異なる)
23
記述したプログラムを
Arduino Unoに書き込もう(4)
Step 4 Arduino IDEからArduino Unoへプログラムの書き込み
成功
ここまでの⼿順が全て問題なく成功していたら、
ブレッドボート上のLEDが1秒ごとに点滅しているはず
点滅していなければ、下記のどちらかに問題がある
ブレッドボード上の回路 → 接続をもう⼀度⾒直す
プログラム → 記述を⾒直し修正して再書込み
24
課題1
⾚色LEDと⻩色LEDを用いた回路を作成し、下記のように交互に点滅するよう
プログラムを記述せよ
⾚色点灯・⻩色消灯 1秒待ち ⾚色消灯・⻩色点灯 1秒待ち
25
課題1続き(1)
13ピン
⾚色LED
抵抗
330Ω
GND
作成すべき回路
12ピン
⻩色LED
抵抗
330Ω
GND
Arduinoの
GNDピン
Arduinoの
13ピン
Arduinoの
12ピン
この1列を
共通のGNDとして
用いていることに
注意
すなわちこういう回路
26
課題1続き(2)
書くべきプログラム
27
課題2
⾚色LEDと⻩色LEDと緑色LEDを用いた回路を作成し、
下記のように順番に点灯するようプログラムを記述せよ。
⾒ての通りこれは信号機をイメージしている
⾚色のみ点灯 5秒待ち ⻩色のみ点灯 1秒待ち 緑色のみ点灯 5秒待ち
28
課題2続き(1)
作成すべき回路
Arduinoの
GNDピン
Arduinoの
13ピン
Arduinoの
12ピン
Arduinoの
11ピン
13ピン
⾚色LED
抵抗
330Ω
GND
12ピン
⻩色LED
抵抗
330Ω
GND
すなわちこういう回路
11ピン
緑色LED
抵抗
330Ω
GND 29
課題2続き(2)
書くべきプログラム
30
課題3
モーター1つを搭載したキャタピラ式の模型を、
⼀秒おきに前進・後退が切り替わるようにArduinoで制御せよ
前進1秒 後退1秒
交互に切り替わる
31
課題3続き(1)
これまでLEDを用いてきたが、ここではモーターを用いる。
(特にDCモーターと呼ばれる、模型やおもちゃでよく用いられるもの)
モーター特有の注意点があるのでここで解説する
マイコン
LED
抵抗
GND
LEDは下のような回路を用いて
マイコンによる制御を⾏った
モーターでは下のような回路を
作ってはいけない
電流
10mA
程度
マイコン
M
モーター
GND
電流
数百mA
(マイコンが
壊れる)
32
課題3続き(2)
モーターをマイコンなどから制御する場合、
通常「モータードライバ」と呼ばれるICを用いる
電池
ボックス
DCモーター
マイコン
13ピン
マイコン
12ピン
DCモーターを動かす電流は
電池ボックスから流れる
(=マイコンが壊れない)
マイコンはモーターに対する
スイッチとして機能する
モータードライバ
TA7291P
13ピンと12ピンの出⼒の組み合わせでDCモーターの動きが決まる
13ピン HIGH
12ピン LOW
モーター正転
13ピン LOW
12ピン HIGH
モーター反転
33
課題3続き(3)
作成すべき回路
Arduinoの
GNDピン
Arduinoの
13ピン
Arduinoの
12ピン 電池
ボックスDCモーター
電池ボックスのスイッチは
回路とプログラムが
完成し、プログラムを
書き込んでからONすること
電池ボックスの-極と
ArduinoのGNDピンを
接続して共通化している
モーターの配線はどちらをつないでも良い(「正転の向き」の定義が変わるだけ)
10kΩの抵抗はここで
初めて用いる。
これまで用いた330Ω
とは色が異なる︕︕
34
課題3続き(4)
書くべきプログラム
35

More Related Content

What's hot

日本アジャイル昔話 『忘れられたXPer』 XP祭り2021
日本アジャイル昔話 『忘れられたXPer』 XP祭り2021日本アジャイル昔話 『忘れられたXPer』 XP祭り2021
日本アジャイル昔話 『忘れられたXPer』 XP祭り2021
Takeshi Kakeda

ウォーターフォールとアジャイルを考える #ita_ws
ウォーターフォールとアジャイルを考える #ita_wsウォーターフォールとアジャイルを考える #ita_ws
ウォーターフォールとアジャイルを考える #ita_ws
Yusuke Suzuki

要求定義に効く人間中心設計(HCD)入門
要求定義に効く人間中心設計(HCD)入門要求定義に効く人間中心設計(HCD)入門
要求定義に効く人間中心設計(HCD)入門
Rika Waida

【2000行弱!】x86用自作カーネルの紹介
【2000行弱!】x86用自作カーネルの紹介【2000行弱!】x86用自作カーネルの紹介
【2000行弱!】x86用自作カーネルの紹介
Yuma Ohgami

【関東GPGPU勉強会#3】OpenCVの新機能 UMatを先取りしよう
【関東GPGPU勉強会#3】OpenCVの新機能 UMatを先取りしよう【関東GPGPU勉強会#3】OpenCVの新機能 UMatを先取りしよう
【関東GPGPU勉強会#3】OpenCVの新機能 UMatを先取りしよう
Yasuhiro Yoshimura

組織にテストを書く文化を根付かせる戦略と戦術
組織にテストを書く文化を根付かせる戦略と戦術組織にテストを書く文化を根付かせる戦略と戦術
組織にテストを書く文化を根付かせる戦略と戦術
Takuto Wada

書籍 「Python FlaskによるWebアプリ開発入門 物体検知アプリ&機械学習APIの作り方」 を通して伝えたいFlaskのプラクティス.pdf
書籍 「Python FlaskによるWebアプリ開発入門 物体検知アプリ&機械学習APIの作り方」 を通して伝えたいFlaskのプラクティス.pdf書籍 「Python FlaskによるWebアプリ開発入門 物体検知アプリ&機械学習APIの作り方」 を通して伝えたいFlaskのプラクティス.pdf
書籍 「Python FlaskによるWebアプリ開発入門 物体検知アプリ&機械学習APIの作り方」 を通して伝えたいFlaskのプラクティス.pdf
taisa831

BERT分類ワークショップ.pptx
BERT分類ワークショップ.pptxBERT分類ワークショップ.pptx
BERT分類ワークショップ.pptx
Kouta Nakayama

Introduction of ISHI-KAI with OpenMPW
Introduction of ISHI-KAI with OpenMPWIntroduction of ISHI-KAI with OpenMPW
「UXデザインとは」からはじめる「本流」のUXデザインはじめの一歩 | UXデザイン基礎セミナー 第1回
「UXデザインとは」からはじめる「本流」のUXデザインはじめの一歩 | UXデザイン基礎セミナー 第1回「UXデザインとは」からはじめる「本流」のUXデザインはじめの一歩 | UXデザイン基礎セミナー 第1回
「UXデザインとは」からはじめる「本流」のUXデザインはじめの一歩 | UXデザイン基礎セミナー 第1回
Yoshiki Hayama

初学者のためのプロンプトエンジニアリング実践.pptx
初学者のためのプロンプトエンジニアリング実践.pptx初学者のためのプロンプトエンジニアリング実践.pptx
初学者のためのプロンプトエンジニアリング実践.pptx
Akifumi Niida

PYNQ 祭り: Pmod のプログラミング
PYNQ 祭り: Pmod のプログラミングPYNQ 祭り: Pmod のプログラミング
PYNQ 祭り: Pmod のプログラミング
ryos36

PlaySQLAlchemy: SQLAlchemy入門
PlaySQLAlchemy: SQLAlchemy入門PlaySQLAlchemy: SQLAlchemy入門
PlaySQLAlchemy: SQLAlchemy入門
泰 増田

分解のススメ 第14回 ローエンド中BT Audio SoC華BT Audio SoCLowEndChineseBTAudioSoC.pdf
分解のススメ 第14回 ローエンド中BT Audio SoC華BT Audio SoCLowEndChineseBTAudioSoC.pdf分解のススメ 第14回 ローエンド中BT Audio SoC華BT Audio SoCLowEndChineseBTAudioSoC.pdf
分解のススメ 第14回 ローエンド中BT Audio SoC華BT Audio SoCLowEndChineseBTAudioSoC.pdf
Masawo Yamazaki

素敵なプレゼン資料を作るためのKnow-Howてんこ盛りセッション:プレゼン道場 Ver 2.2
素敵なプレゼン資料を作るためのKnow-Howてんこ盛りセッション:プレゼン道場 Ver 2.2素敵なプレゼン資料を作るためのKnow-Howてんこ盛りセッション:プレゼン道場 Ver 2.2
素敵なプレゼン資料を作るためのKnow-Howてんこ盛りセッション:プレゼン道場 Ver 2.2
Shoe-g Ueyama

パワーポイント基礎講座
パワーポイント基礎講座パワーポイント基礎講座
パワーポイント基礎講座ofunato

NIPS2013読み会 DeViSE: A Deep Visual-Semantic Embedding Model
NIPS2013読み会 DeViSE: A Deep Visual-Semantic Embedding ModelNIPS2013読み会 DeViSE: A Deep Visual-Semantic Embedding Model
NIPS2013読み会 DeViSE: A Deep Visual-Semantic Embedding Model
Seiya Tokui

【プレゼン】見やすいプレゼン資料の作り方【初心者用】
【プレゼン】見やすいプレゼン資料の作り方【初心者用】【プレゼン】見やすいプレゼン資料の作り方【初心者用】
【プレゼン】見やすいプレゼン資料の作り方【初心者用】
MOCKS | Yuta Morishige

マルチコアを用いた画像処理
マルチコアを用いた画像処理マルチコアを用いた画像処理
マルチコアを用いた画像処理
Norishige Fukushima

プレゼンの技術
プレゼンの技術プレゼンの技術
プレゼンの技術
心 谷本


What's hot (20)

日本アジャイル昔話 『忘れられたXPer』 XP祭り2021
日本アジャイル昔話 『忘れられたXPer』 XP祭り2021日本アジャイル昔話 『忘れられたXPer』 XP祭り2021
日本アジャイル昔話 『忘れられたXPer』 XP祭り2021

ウォーターフォールとアジャイルを考える #ita_ws
ウォーターフォールとアジャイルを考える #ita_wsウォーターフォールとアジャイルを考える #ita_ws
ウォーターフォールとアジャイルを考える #ita_ws

要求定義に効く人間中心設計(HCD)入門
要求定義に効く人間中心設計(HCD)入門要求定義に効く人間中心設計(HCD)入門
要求定義に効く人間中心設計(HCD)入門

【2000行弱!】x86用自作カーネルの紹介
【2000行弱!】x86用自作カーネルの紹介【2000行弱!】x86用自作カーネルの紹介
【2000行弱!】x86用自作カーネルの紹介

【関東GPGPU勉強会#3】OpenCVの新機能 UMatを先取りしよう
【関東GPGPU勉強会#3】OpenCVの新機能 UMatを先取りしよう【関東GPGPU勉強会#3】OpenCVの新機能 UMatを先取りしよう
【関東GPGPU勉強会#3】OpenCVの新機能 UMatを先取りしよう

組織にテストを書く文化を根付かせる戦略と戦術
組織にテストを書く文化を根付かせる戦略と戦術組織にテストを書く文化を根付かせる戦略と戦術
組織にテストを書く文化を根付かせる戦略と戦術

書籍 「Python FlaskによるWebアプリ開発入門 物体検知アプリ&機械学習APIの作り方」 を通して伝えたいFlaskのプラクティス.pdf
書籍 「Python FlaskによるWebアプリ開発入門 物体検知アプリ&機械学習APIの作り方」 を通して伝えたいFlaskのプラクティス.pdf書籍 「Python FlaskによるWebアプリ開発入門 物体検知アプリ&機械学習APIの作り方」 を通して伝えたいFlaskのプラクティス.pdf
書籍 「Python FlaskによるWebアプリ開発入門 物体検知アプリ&機械学習APIの作り方」 を通して伝えたいFlaskのプラクティス.pdf

BERT分類ワークショップ.pptx
BERT分類ワークショップ.pptxBERT分類ワークショップ.pptx
BERT分類ワークショップ.pptx

Introduction of ISHI-KAI with OpenMPW
Introduction of ISHI-KAI with OpenMPWIntroduction of ISHI-KAI with OpenMPW
Introduction of ISHI-KAI with OpenMPW

「UXデザインとは」からはじめる「本流」のUXデザインはじめの一歩 | UXデザイン基礎セミナー 第1回
「UXデザインとは」からはじめる「本流」のUXデザインはじめの一歩 | UXデザイン基礎セミナー 第1回「UXデザインとは」からはじめる「本流」のUXデザインはじめの一歩 | UXデザイン基礎セミナー 第1回
「UXデザインとは」からはじめる「本流」のUXデザインはじめの一歩 | UXデザイン基礎セミナー 第1回

初学者のためのプロンプトエンジニアリング実践.pptx
初学者のためのプロンプトエンジニアリング実践.pptx初学者のためのプロンプトエンジニアリング実践.pptx
初学者のためのプロンプトエンジニアリング実践.pptx

PYNQ 祭り: Pmod のプログラミング
PYNQ 祭り: Pmod のプログラミングPYNQ 祭り: Pmod のプログラミング
PYNQ 祭り: Pmod のプログラミング

PlaySQLAlchemy: SQLAlchemy入門
PlaySQLAlchemy: SQLAlchemy入門PlaySQLAlchemy: SQLAlchemy入門
PlaySQLAlchemy: SQLAlchemy入門

分解のススメ 第14回 ローエンド中BT Audio SoC華BT Audio SoCLowEndChineseBTAudioSoC.pdf
分解のススメ 第14回 ローエンド中BT Audio SoC華BT Audio SoCLowEndChineseBTAudioSoC.pdf分解のススメ 第14回 ローエンド中BT Audio SoC華BT Audio SoCLowEndChineseBTAudioSoC.pdf
分解のススメ 第14回 ローエンド中BT Audio SoC華BT Audio SoCLowEndChineseBTAudioSoC.pdf

素敵なプレゼン資料を作るためのKnow-Howてんこ盛りセッション:プレゼン道場 Ver 2.2
素敵なプレゼン資料を作るためのKnow-Howてんこ盛りセッション:プレゼン道場 Ver 2.2素敵なプレゼン資料を作るためのKnow-Howてんこ盛りセッション:プレゼン道場 Ver 2.2
素敵なプレゼン資料を作るためのKnow-Howてんこ盛りセッション:プレゼン道場 Ver 2.2

パワーポイント基礎講座
パワーポイント基礎講座パワーポイント基礎講座
パワーポイント基礎講座

NIPS2013読み会 DeViSE: A Deep Visual-Semantic Embedding Model
NIPS2013読み会 DeViSE: A Deep Visual-Semantic Embedding ModelNIPS2013読み会 DeViSE: A Deep Visual-Semantic Embedding Model
NIPS2013読み会 DeViSE: A Deep Visual-Semantic Embedding Model

【プレゼン】見やすいプレゼン資料の作り方【初心者用】
【プレゼン】見やすいプレゼン資料の作り方【初心者用】【プレゼン】見やすいプレゼン資料の作り方【初心者用】
【プレゼン】見やすいプレゼン資料の作り方【初心者用】

マルチコアを用いた画像処理
マルチコアを用いた画像処理マルチコアを用いた画像処理
マルチコアを用いた画像処理

プレゼンの技術
プレゼンの技術プレゼンの技術
プレゼンの技術


Similar to LEDやモーターをArduinoで制御しよう

イチからはじめるADK北海道支部勉強会発表資料
イチからはじめるADK北海道支部勉強会発表資料イチからはじめるADK北海道支部勉強会発表資料
イチからはじめるADK北海道支部勉強会発表資料Kenichi Yoshida

20120225 WIZDOM:知識ゼロからのArduino(2)
20120225 WIZDOM:知識ゼロからのArduino(2)20120225 WIZDOM:知識ゼロからのArduino(2)
20120225 WIZDOM:知識ゼロからのArduino(2)Atsushi ENTA

20221018_IoTLT_vol92_kitazaki_v1.pdf
20221018_IoTLT_vol92_kitazaki_v1.pdf20221018_IoTLT_vol92_kitazaki_v1.pdf
20221018_IoTLT_vol92_kitazaki_v1.pdf
Ayachika Kitazaki

M5Stackの拡張基板を作ってjimmyに届けた話
M5Stackの拡張基板を作ってjimmyに届けた話M5Stackの拡張基板を作ってjimmyに届けた話
M5Stackの拡張基板を作ってjimmyに届けた話
Masawo Yamazaki

Adk互換モジュールのbt対応改造
Adk互換モジュールのbt対応改造Adk互換モジュールのbt対応改造
Adk互換モジュールのbt対応改造Reiko Yamashita

平成26年度熊本高専Arduino講座 第2週 XBeeを用いた遠隔放射線量計測
平成26年度熊本高専Arduino講座 第2週 XBeeを用いた遠隔放射線量計測平成26年度熊本高専Arduino講座 第2週 XBeeを用いた遠隔放射線量計測
平成26年度熊本高専Arduino講座 第2週 XBeeを用いた遠隔放射線量計測
Katsuhiro Morishita

Arduinoが拓く「新しいものづくりの世界」120713(robotechセミナー)
Arduinoが拓く「新しいものづくりの世界」120713(robotechセミナー)Arduinoが拓く「新しいものづくりの世界」120713(robotechセミナー)
Arduinoが拓く「新しいものづくりの世界」120713(robotechセミナー)Takayori Takamoto

M5Stackのシールドを作った話
M5Stackのシールドを作った話M5Stackのシールドを作った話
M5Stackのシールドを作った話
Masawo Yamazaki

Androidロボットサミットin京都
Androidロボットサミットin京都Androidロボットサミットin京都
Androidロボットサミットin京都Kenichi Yoshida

Output Driveの等価回路モデル
Output Driveの等価回路モデルOutput Driveの等価回路モデル
Output Driveの等価回路モデル
マルツエレック株式会社 marutsuelec

GR-SAKURAのUSBホスト機能で遊ぼう
GR-SAKURAのUSBホスト機能で遊ぼうGR-SAKURAのUSBホスト機能で遊ぼう
GR-SAKURAのUSBホスト機能で遊ぼう
Yuuichi Akagawa

ESP32特集の内容紹介
ESP32特集の内容紹介ESP32特集の内容紹介
ESP32特集の内容紹介
Kenta IDA

.NET Micro Framework (プラレールと電子工作)
.NET Micro Framework (プラレールと電子工作).NET Micro Framework (プラレールと電子工作)
.NET Micro Framework (プラレールと電子工作)
Akira Hatsune

io tつくるよ! LT [m5stackの拡張基板をつくったよ!」
io tつくるよ! LT [m5stackの拡張基板をつくったよ!」io tつくるよ! LT [m5stackの拡張基板をつくったよ!」
io tつくるよ! LT [m5stackの拡張基板をつくったよ!」
Masawo Yamazaki

北九州デジタルクリエイターコンテスト2013記念講演会
北九州デジタルクリエイターコンテスト2013記念講演会北九州デジタルクリエイターコンテスト2013記念講演会
北九州デジタルクリエイターコンテスト2013記念講演会
Shigeru Kobayashi

20130526 m3pi in ADK BootCamp
20130526 m3pi in ADK BootCamp20130526 m3pi in ADK BootCamp
20130526 m3pi in ADK BootCamp
Kenichi Ohwada

20230424_Node-RED-MCU_vol1_kitazaki_v1.pdf
20230424_Node-RED-MCU_vol1_kitazaki_v1.pdf20230424_Node-RED-MCU_vol1_kitazaki_v1.pdf
20230424_Node-RED-MCU_vol1_kitazaki_v1.pdf
Ayachika Kitazaki

第4回名古屋Android勉強会資料
第4回名古屋Android勉強会資料第4回名古屋Android勉強会資料
第4回名古屋Android勉強会資料magoroku Yamamoto

Esp32でiot
Esp32でiotEsp32でiot
Esp32でiot
Yusuke Kon


Similar to LEDやモーターをArduinoで制御しよう (20)

イチからはじめるADK北海道支部勉強会発表資料
イチからはじめるADK北海道支部勉強会発表資料イチからはじめるADK北海道支部勉強会発表資料
イチからはじめるADK北海道支部勉強会発表資料

20120225 WIZDOM:知識ゼロからのArduino(2)
20120225 WIZDOM:知識ゼロからのArduino(2)20120225 WIZDOM:知識ゼロからのArduino(2)
20120225 WIZDOM:知識ゼロからのArduino(2)

20221018_IoTLT_vol92_kitazaki_v1.pdf
20221018_IoTLT_vol92_kitazaki_v1.pdf20221018_IoTLT_vol92_kitazaki_v1.pdf
20221018_IoTLT_vol92_kitazaki_v1.pdf

M5Stackの拡張基板を作ってjimmyに届けた話
M5Stackの拡張基板を作ってjimmyに届けた話M5Stackの拡張基板を作ってjimmyに届けた話
M5Stackの拡張基板を作ってjimmyに届けた話

Adk互換モジュールのbt対応改造
Adk互換モジュールのbt対応改造Adk互換モジュールのbt対応改造
Adk互換モジュールのbt対応改造

平成26年度熊本高専Arduino講座 第2週 XBeeを用いた遠隔放射線量計測
平成26年度熊本高専Arduino講座 第2週 XBeeを用いた遠隔放射線量計測平成26年度熊本高専Arduino講座 第2週 XBeeを用いた遠隔放射線量計測
平成26年度熊本高専Arduino講座 第2週 XBeeを用いた遠隔放射線量計測

Arduinoが拓く「新しいものづくりの世界」120713(robotechセミナー)
Arduinoが拓く「新しいものづくりの世界」120713(robotechセミナー)Arduinoが拓く「新しいものづくりの世界」120713(robotechセミナー)
Arduinoが拓く「新しいものづくりの世界」120713(robotechセミナー)

M5Stackのシールドを作った話
M5Stackのシールドを作った話M5Stackのシールドを作った話
M5Stackのシールドを作った話

Androidロボットサミットin京都
Androidロボットサミットin京都Androidロボットサミットin京都
Androidロボットサミットin京都

Output Driveの等価回路モデル
Output Driveの等価回路モデルOutput Driveの等価回路モデル
Output Driveの等価回路モデル

GR-SAKURAのUSBホスト機能で遊ぼう
GR-SAKURAのUSBホスト機能で遊ぼうGR-SAKURAのUSBホスト機能で遊ぼう
GR-SAKURAのUSBホスト機能で遊ぼう

ESP32特集の内容紹介
ESP32特集の内容紹介ESP32特集の内容紹介
ESP32特集の内容紹介

.NET Micro Framework (プラレールと電子工作)
.NET Micro Framework (プラレールと電子工作).NET Micro Framework (プラレールと電子工作)
.NET Micro Framework (プラレールと電子工作)

io tつくるよ! LT [m5stackの拡張基板をつくったよ!」
io tつくるよ! LT [m5stackの拡張基板をつくったよ!」io tつくるよ! LT [m5stackの拡張基板をつくったよ!」
io tつくるよ! LT [m5stackの拡張基板をつくったよ!」

北九州デジタルクリエイターコンテスト2013記念講演会
北九州デジタルクリエイターコンテスト2013記念講演会北九州デジタルクリエイターコンテスト2013記念講演会
北九州デジタルクリエイターコンテスト2013記念講演会

Adk2012
Adk2012Adk2012
Adk2012

20130526 m3pi in ADK BootCamp
20130526 m3pi in ADK BootCamp20130526 m3pi in ADK BootCamp
20130526 m3pi in ADK BootCamp

20230424_Node-RED-MCU_vol1_kitazaki_v1.pdf
20230424_Node-RED-MCU_vol1_kitazaki_v1.pdf20230424_Node-RED-MCU_vol1_kitazaki_v1.pdf
20230424_Node-RED-MCU_vol1_kitazaki_v1.pdf

第4回名古屋Android勉強会資料
第4回名古屋Android勉強会資料第4回名古屋Android勉強会資料
第4回名古屋Android勉強会資料

Esp32でiot
Esp32でiotEsp32でiot
Esp32でiot


LEDやモーターをArduinoで制御しよう
