Javaデザインパターン入門【第2回】

Javaデザインパターン入門
第2回

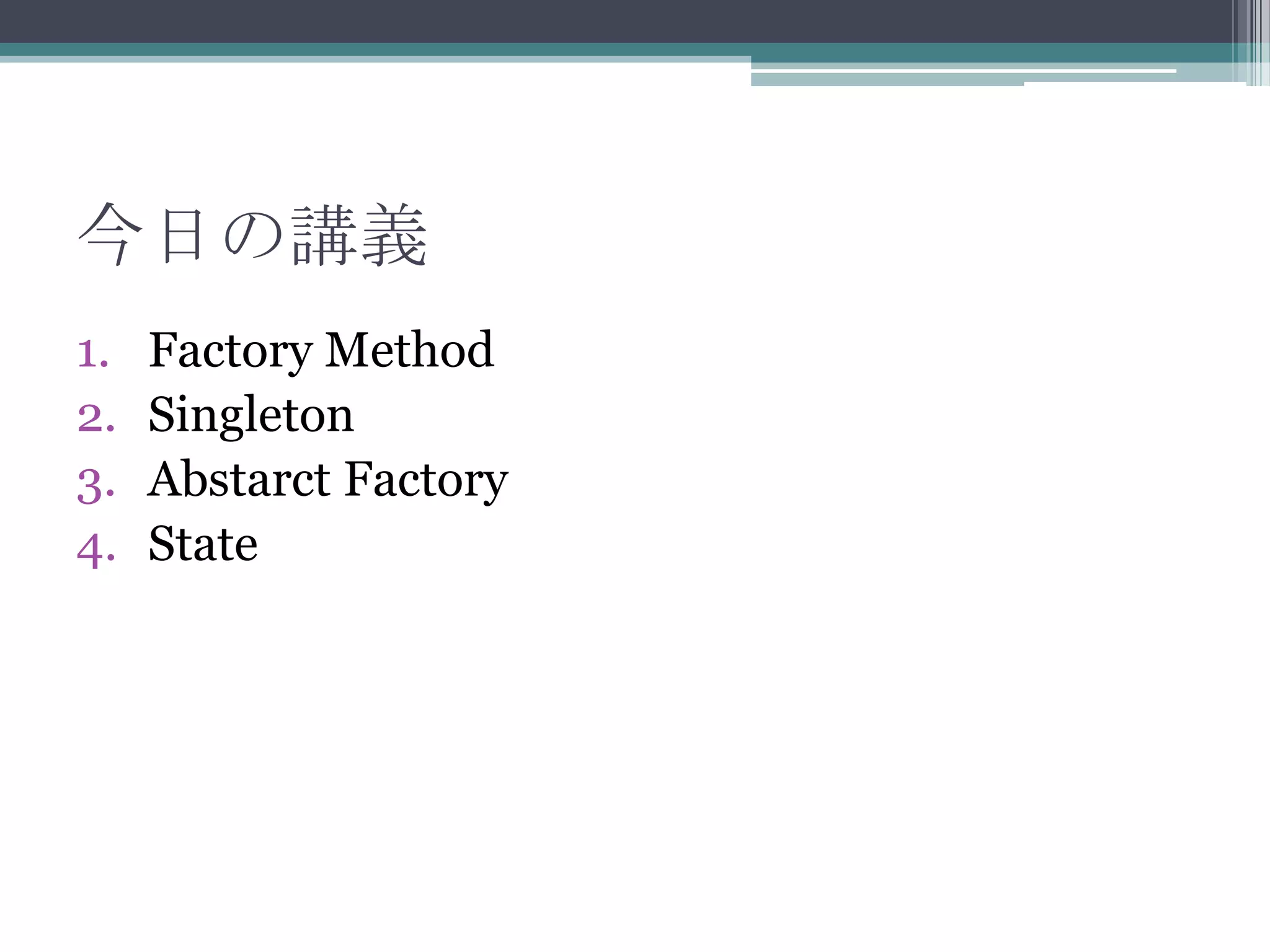

今日の講義
1.
2.
3.
4.

Factory Method
Singleton
Abstarct Factory
State

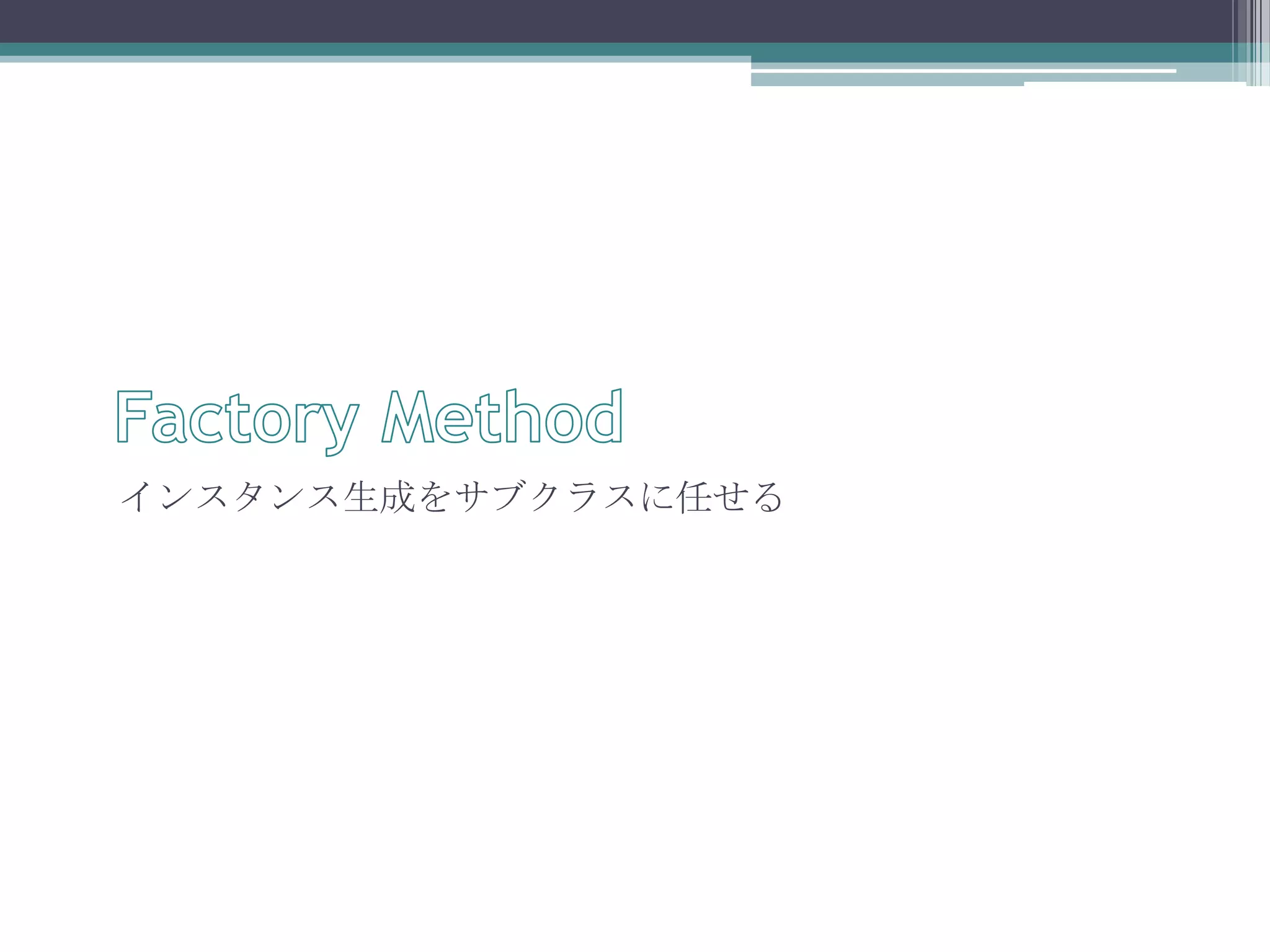

インスタンス生成をサブクラスに任せる

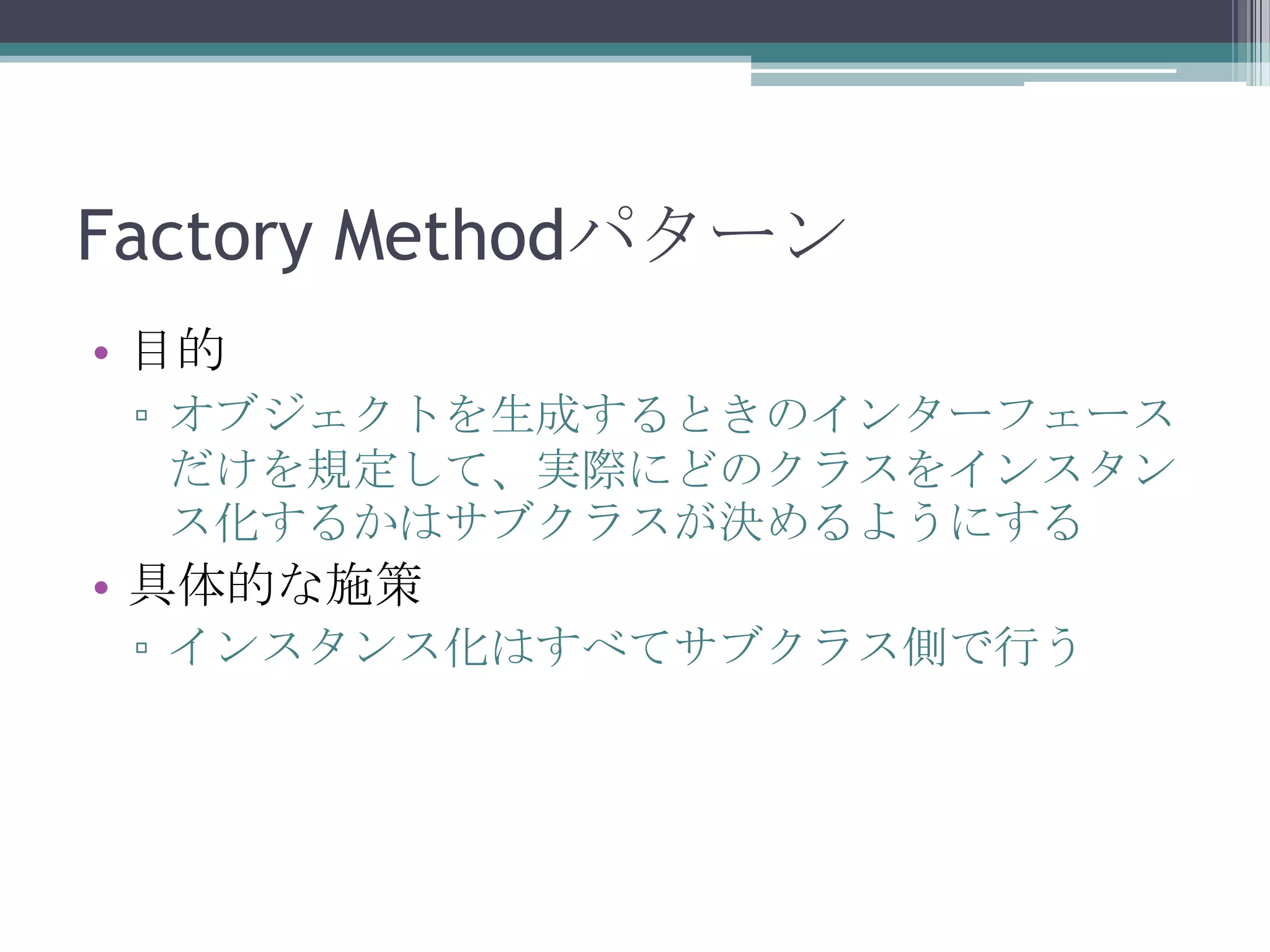

Factory Methodパターン
• 目的
▫ オブジェクトを生成するときのインターフェース
だけを規定して、実際にどのクラスをインスタン
ス化するかはサブクラスが決めるようにする

• 具体的な施策
▫ インスタンス化はすべてサブクラス側で行う

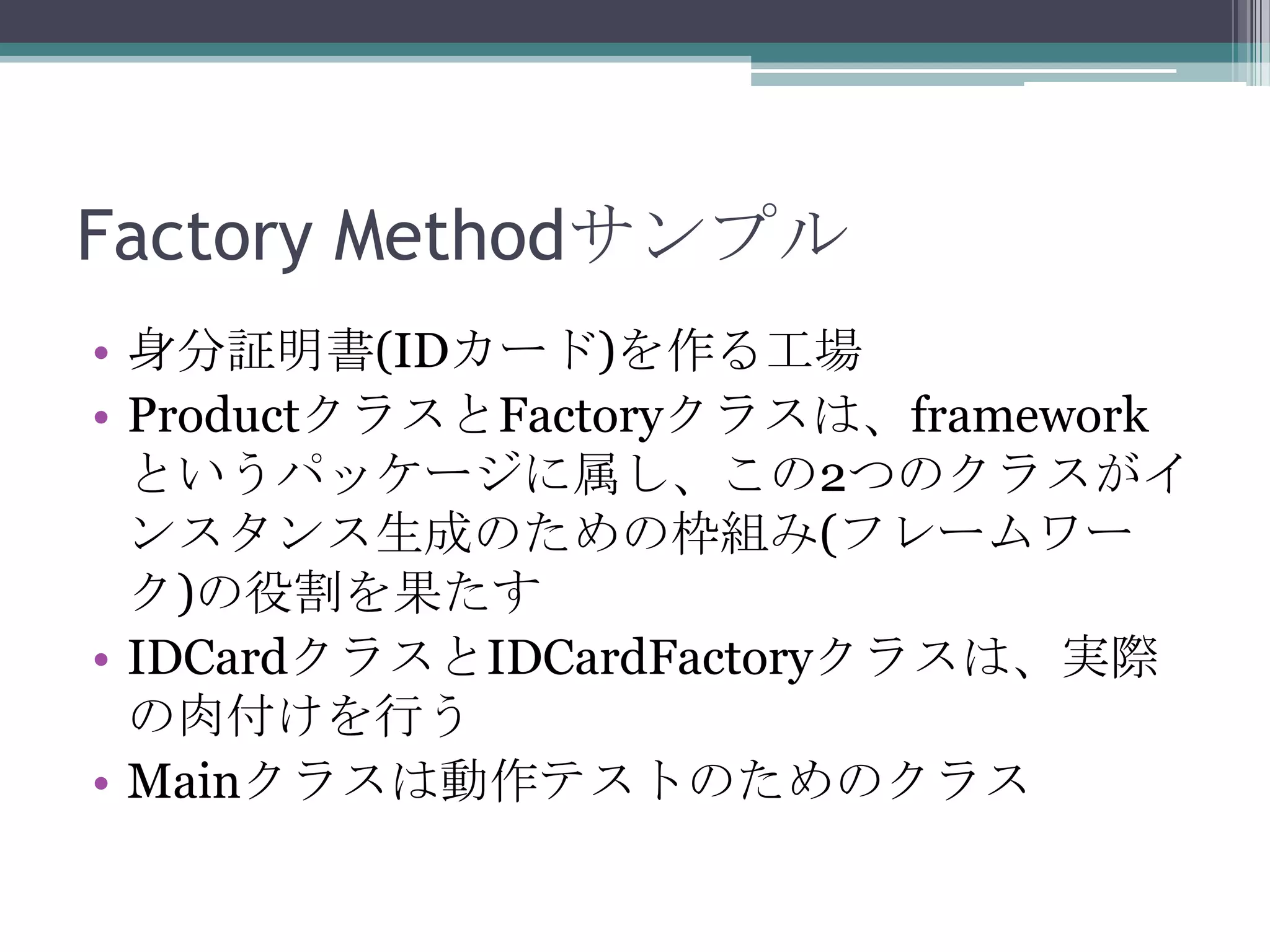

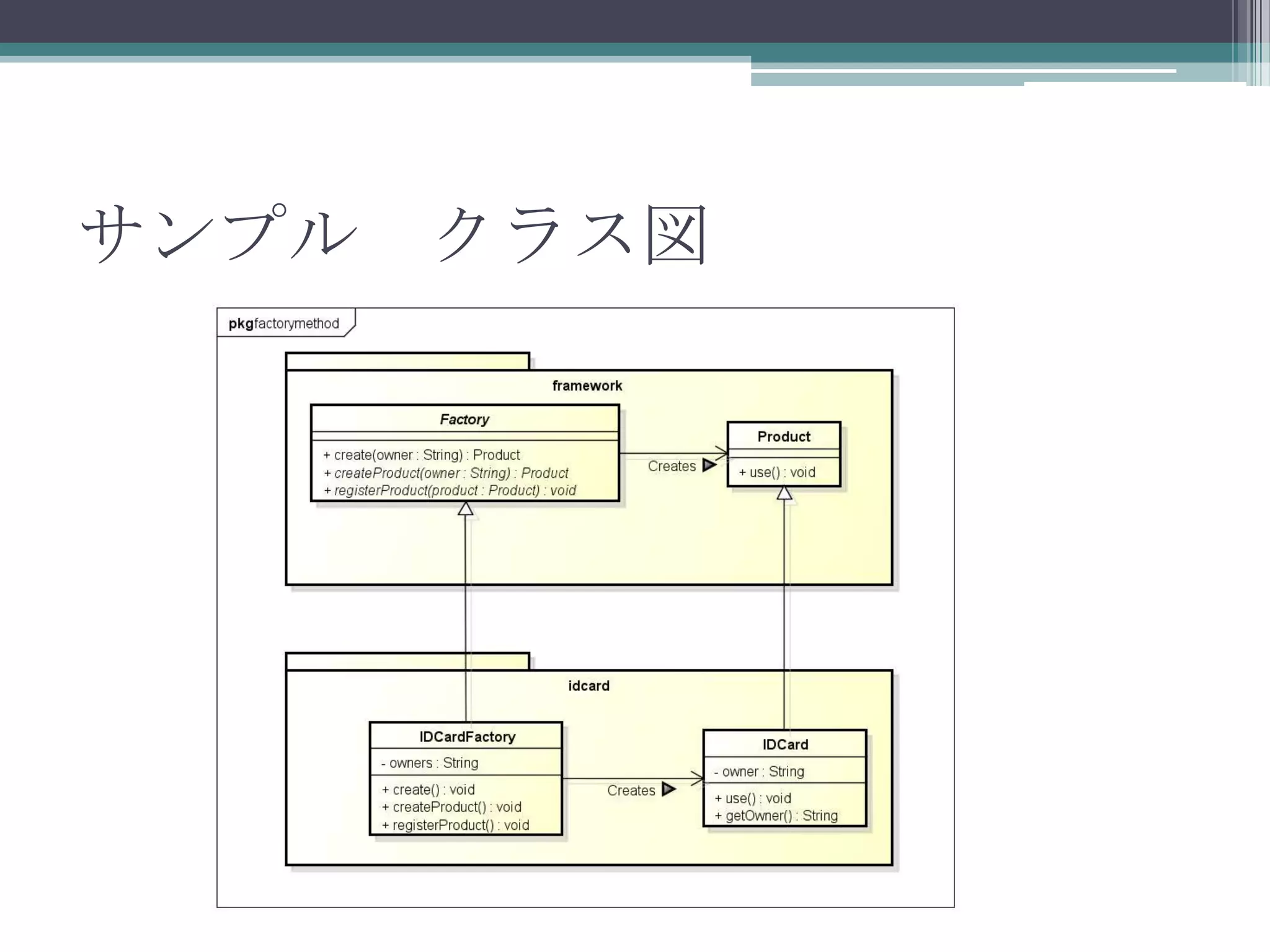

Factory Methodサンプル
• 身分証明書(IDカード)を作る工場
• ProductクラスとFactoryクラスは、framework
というパッケージに属し、この2つのクラスがイ
ンスタンス生成のための枠組み(フレームワー
ク)の役割を果たす
• IDCardクラスとIDCardFactoryクラスは、実際
の肉付けを行う
• Mainクラスは動作テストのためのクラス

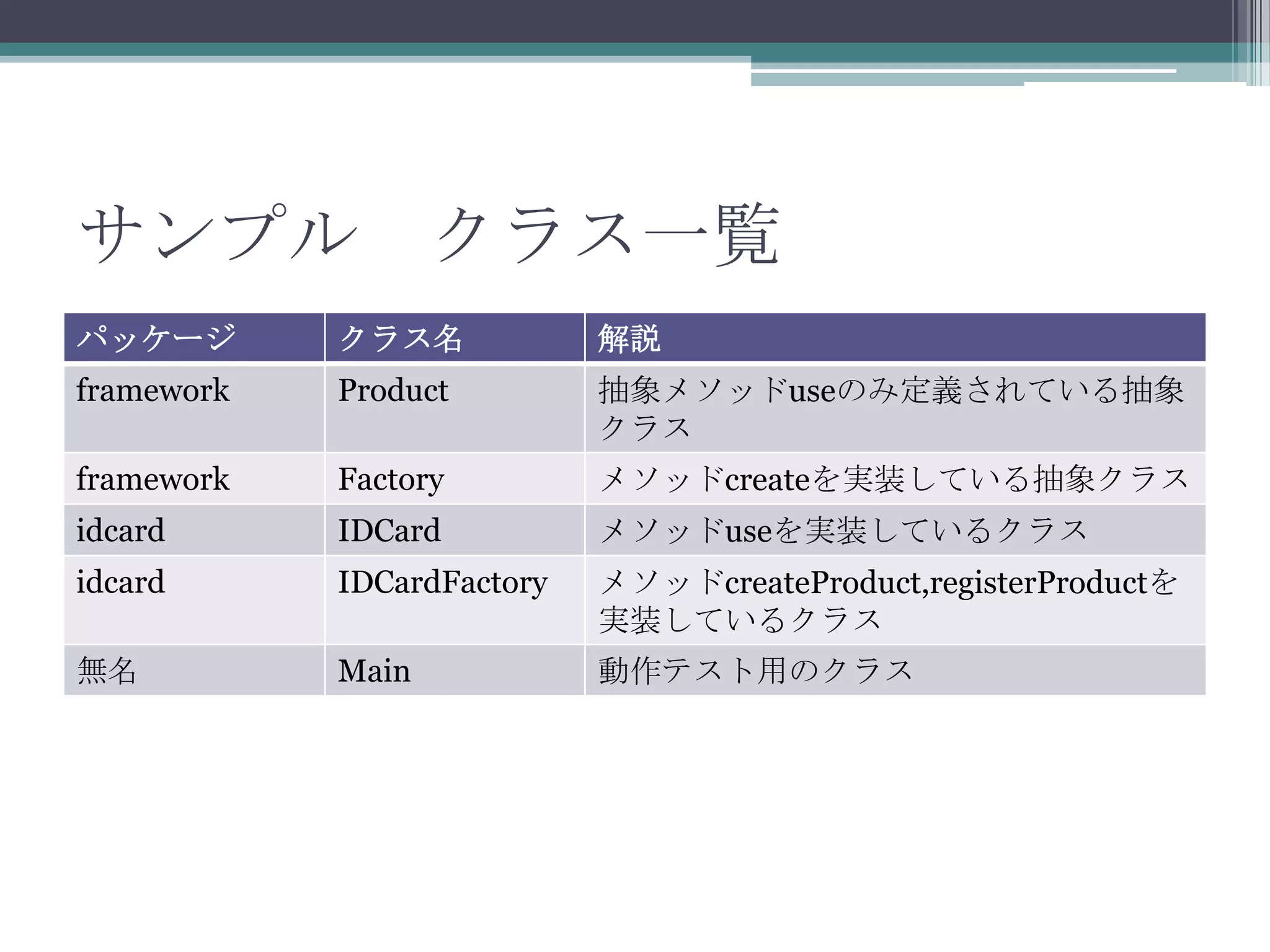

サンプルクラス一覧
パッケージ

クラス名

解説

framework

Product

抽象メソッドuseのみ定義されている抽象
クラス

framework

Factory

メソッドcreateを実装している抽象クラス

idcard

IDCard

メソッドuseを実装しているクラス

idcard

IDCardFactory

メソッドcreateProduct,registerProductを
実装しているクラス

無名

Main

動作テスト用のクラス

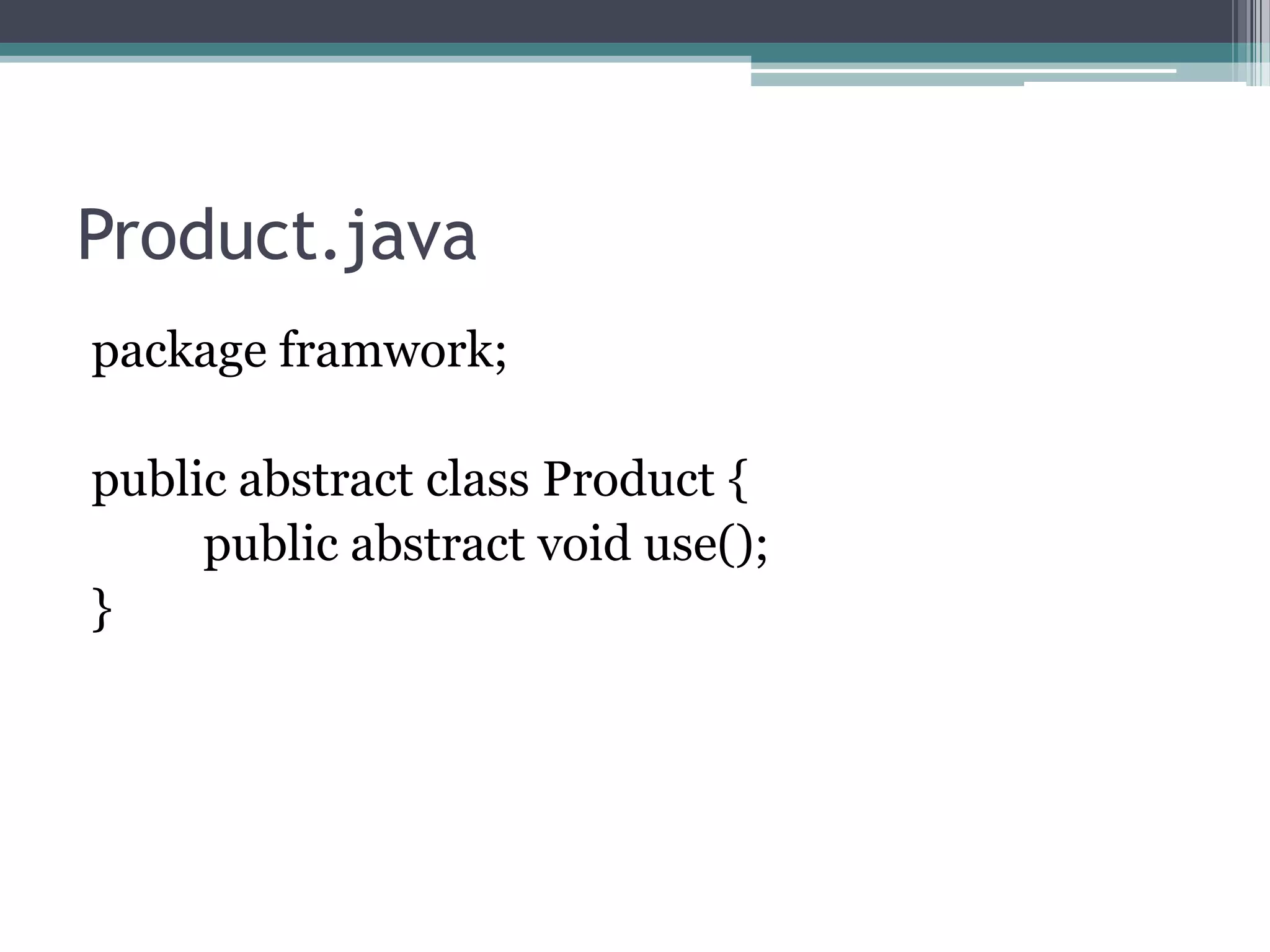

Product.java
package framwork;
public abstract class Product {
public abstract void use();
}

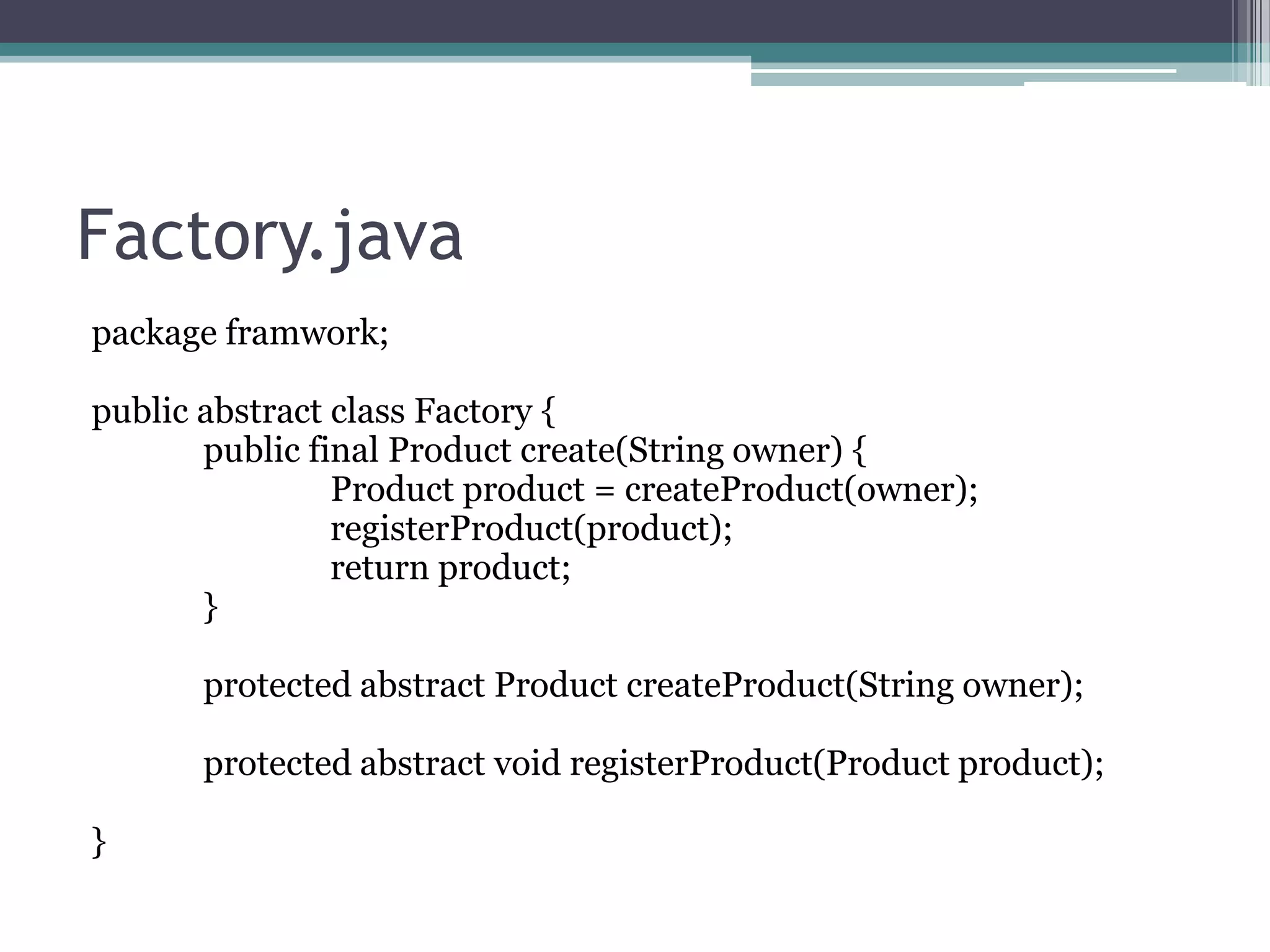

Factory.java
package framwork;
public abstract class Factory {
public final Product create(String owner) {
Product product = createProduct(owner);
registerProduct(product);
return product;
}
protected abstract Product createProduct(String owner);

protected abstract void registerProduct(Product product);
}

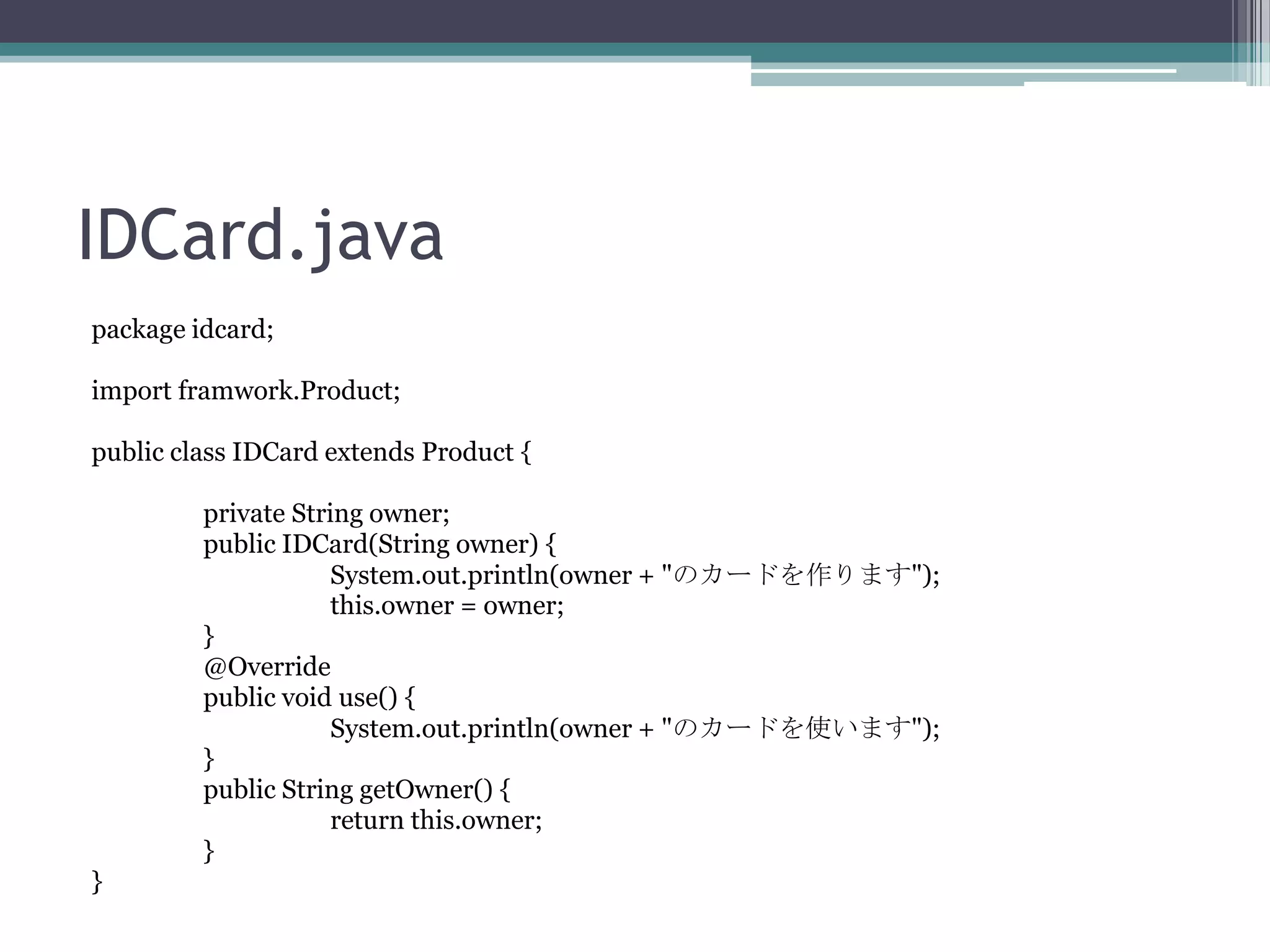

IDCard.java
package idcard;
import framwork.Product;
public class IDCard extends Product {
private String owner;
public IDCard(String owner) {
System.out.println(owner + "のカードを作ります");
this.owner = owner;
}
@Override
public void use() {
System.out.println(owner + "のカードを使います");
}
public String getOwner() {
return this.owner;
}
}

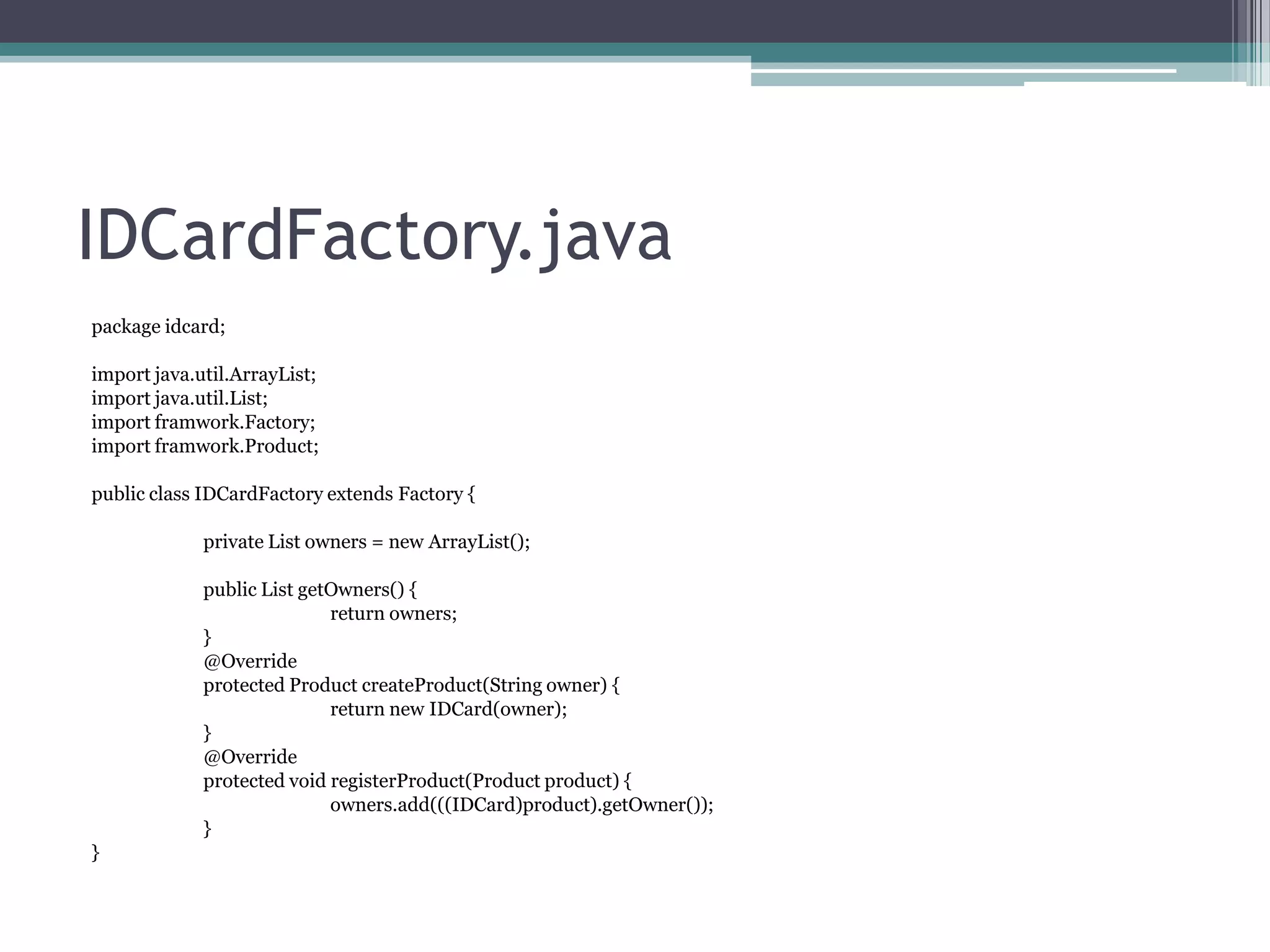

IDCardFactory.java
package idcard;
import java.util.ArrayList;
import java.util.List;
import framwork.Factory;
public class IDCardFactory extends Factory {

private List owners = new ArrayList();
public List getOwners() {
return owners;
}
@Override
protected Product createProduct(String owner) {
return new IDCard(owner);
}
@Override
protected void registerProduct(Product product) {
owners.add(((IDCard)product).getOwner());
}
}

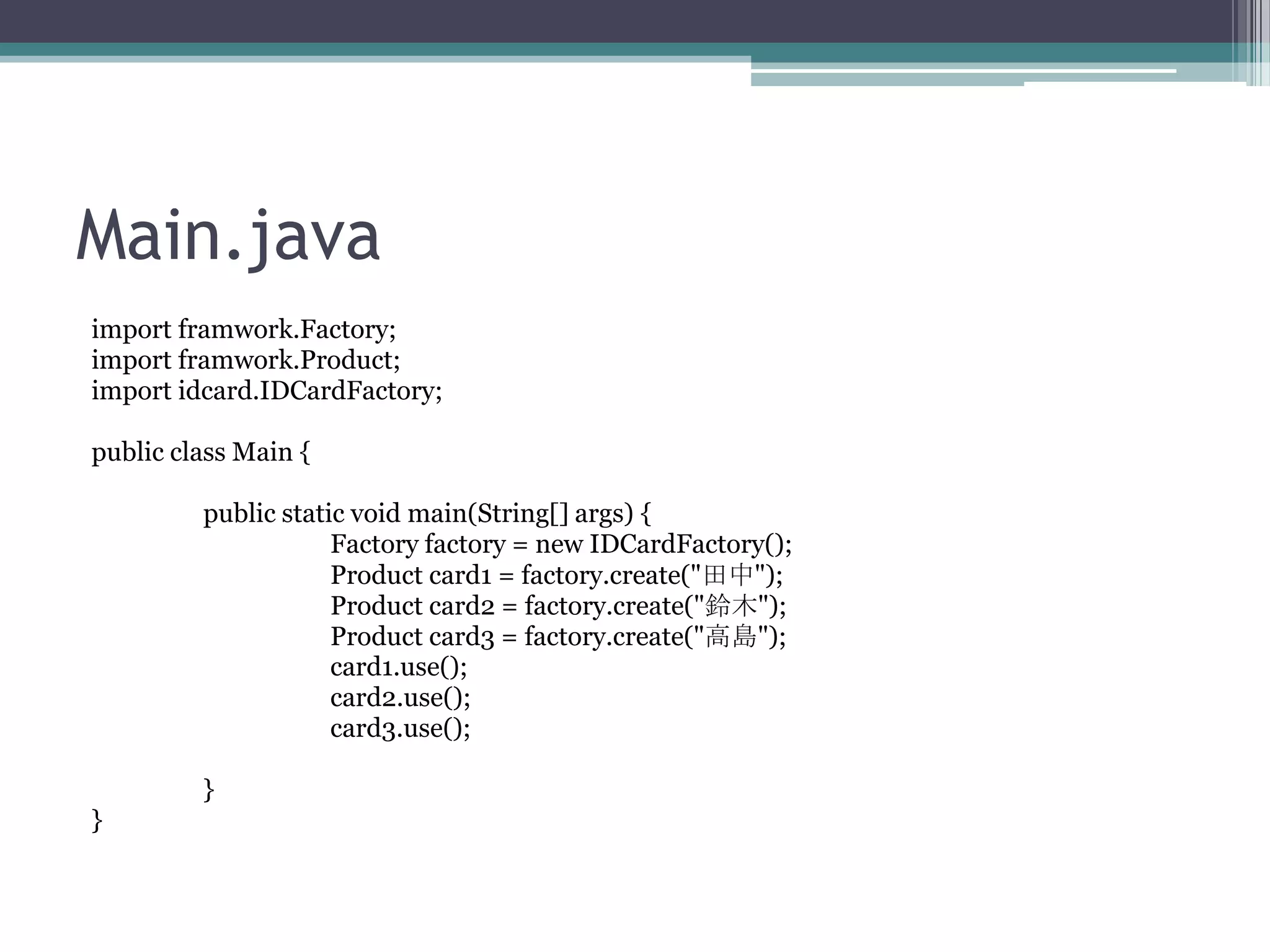

Main.java
import framwork.Factory;
import idcard.IDCardFactory;
public class Main {
public static void main(String[] args) {
Factory factory = new IDCardFactory();
Product card1 = factory.create("田中");
Product card2 = factory.create("鈴木");
Product card3 = factory.create("高島");
card1.use();
card2.use();
card3.use();
}
}

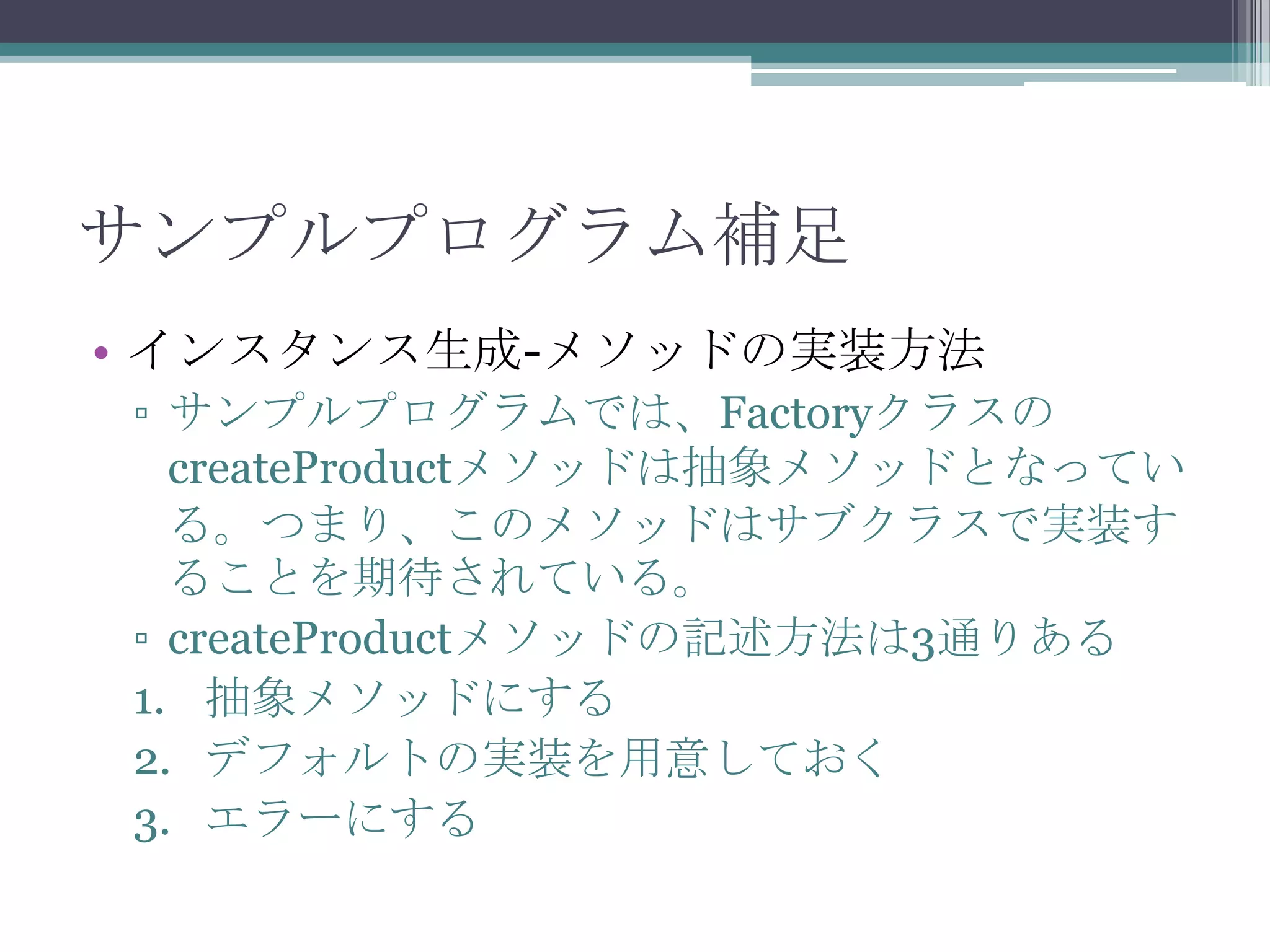

サンプルプログラム補足
• インスタンス生成-メソッドの実装方法
▫ サンプルプログラムでは、Factoryクラスの
createProductメソッドは抽象メソッドとなってい
る。つまり、このメソッドはサブクラスで実装す
ることを期待されている。
▫ createProductメソッドの記述方法は3通りある
1. 抽象メソッドにする
2. デフォルトの実装を用意しておく
3. エラーにする

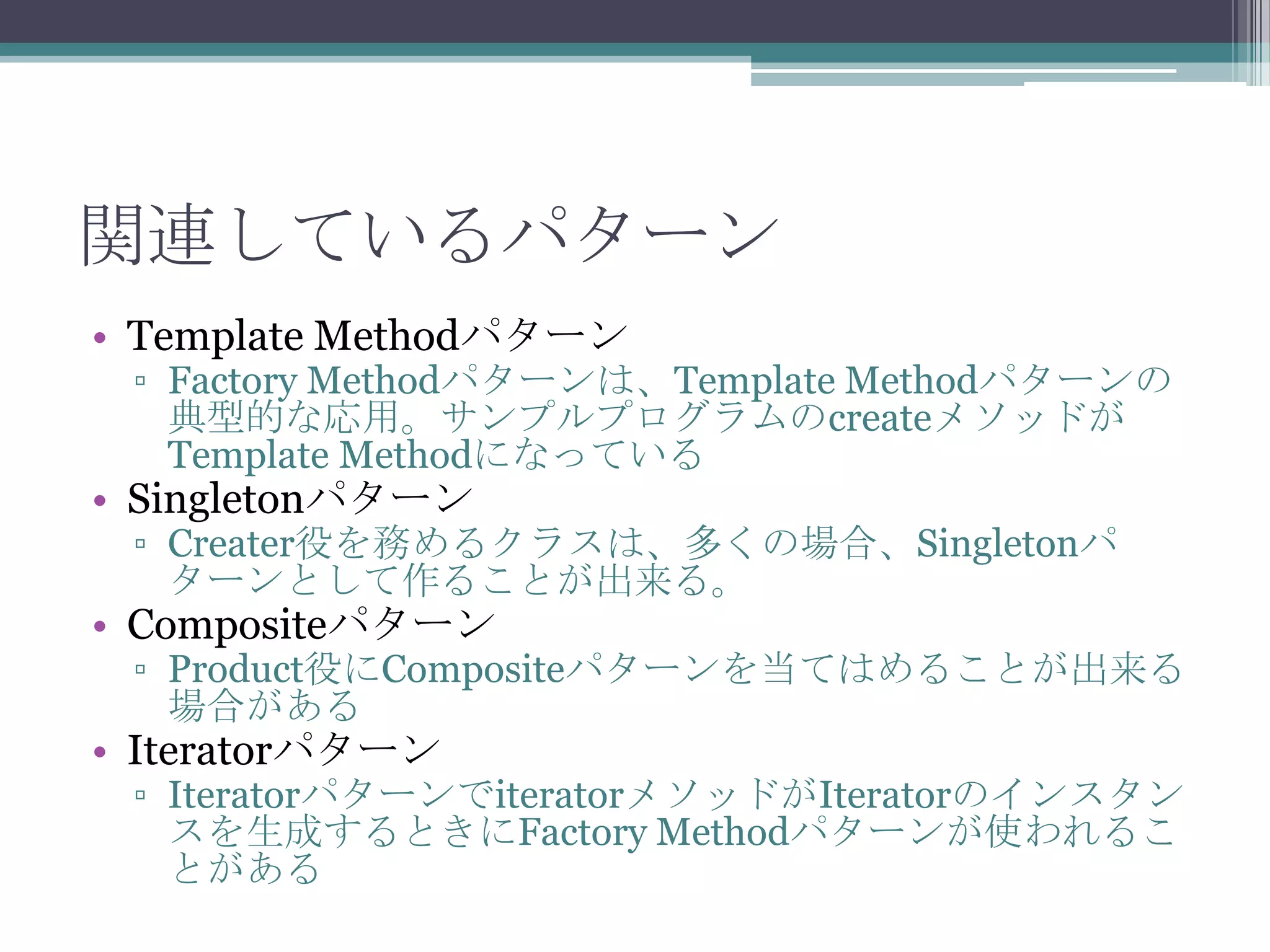

関連しているパターン
• Template Methodパターン

▫ Factory Methodパターンは、Template Methodパターンの
典型的な応用。サンプルプログラムのcreateメソッドが
Template Methodになっている

• Singletonパターン

▫ Creater役を務めるクラスは、多くの場合、Singletonパ
ターンとして作ることが出来る。

• Compositeパターン

▫ Product役にCompositeパターンを当てはめることが出来る
場合がある

• Iteratorパターン

▫ IteratorパターンでiteratorメソッドがIteratorのインスタン
スを生成するときにFactory Methodパターンが使われるこ
とがある

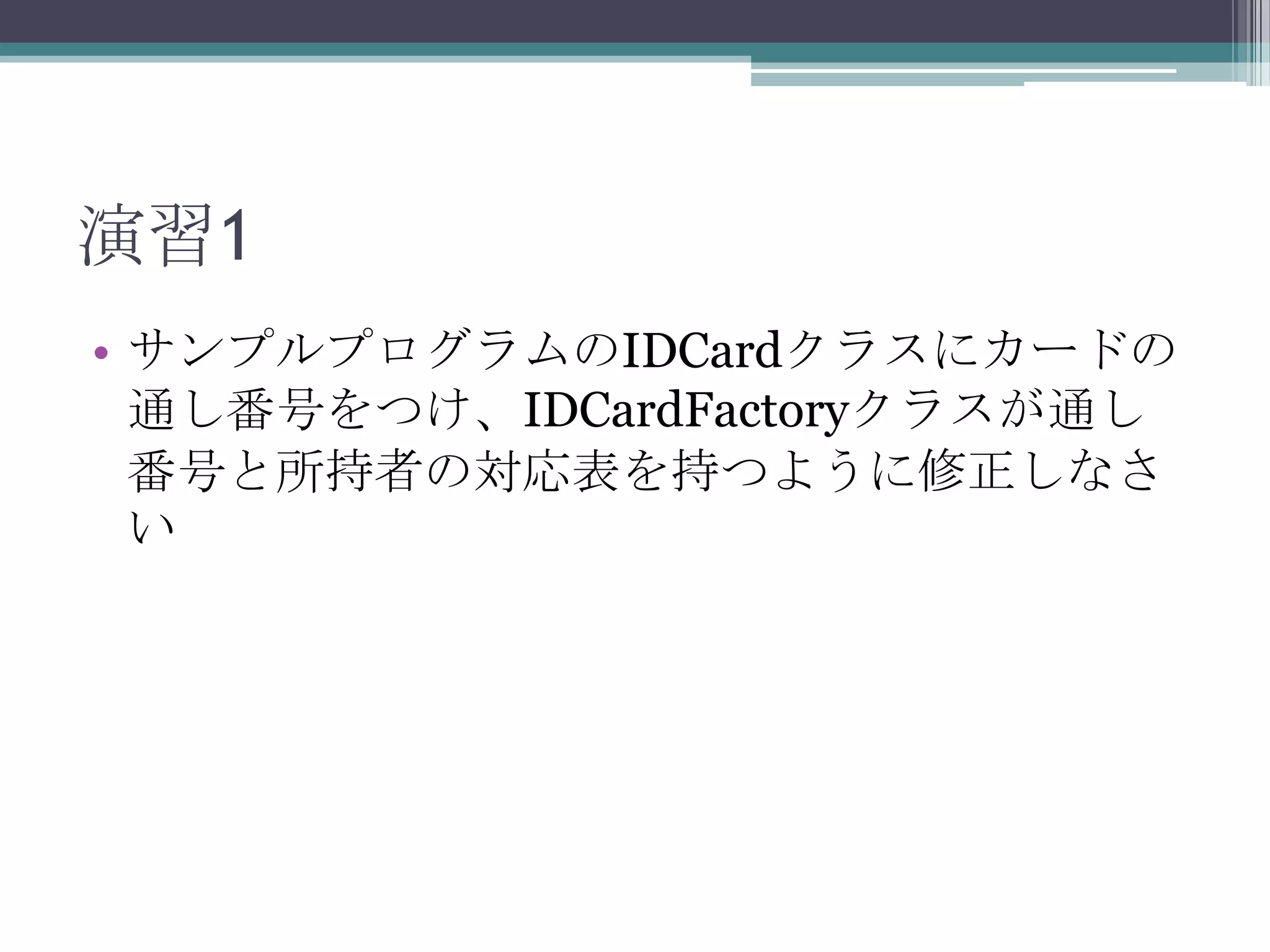

演習1
• サンプルプログラムのIDCardクラスにカードの
通し番号をつけ、IDCardFactoryクラスが通し
番号と所持者の対応表を持つように修正しなさ
い

たった1つのインスタンス

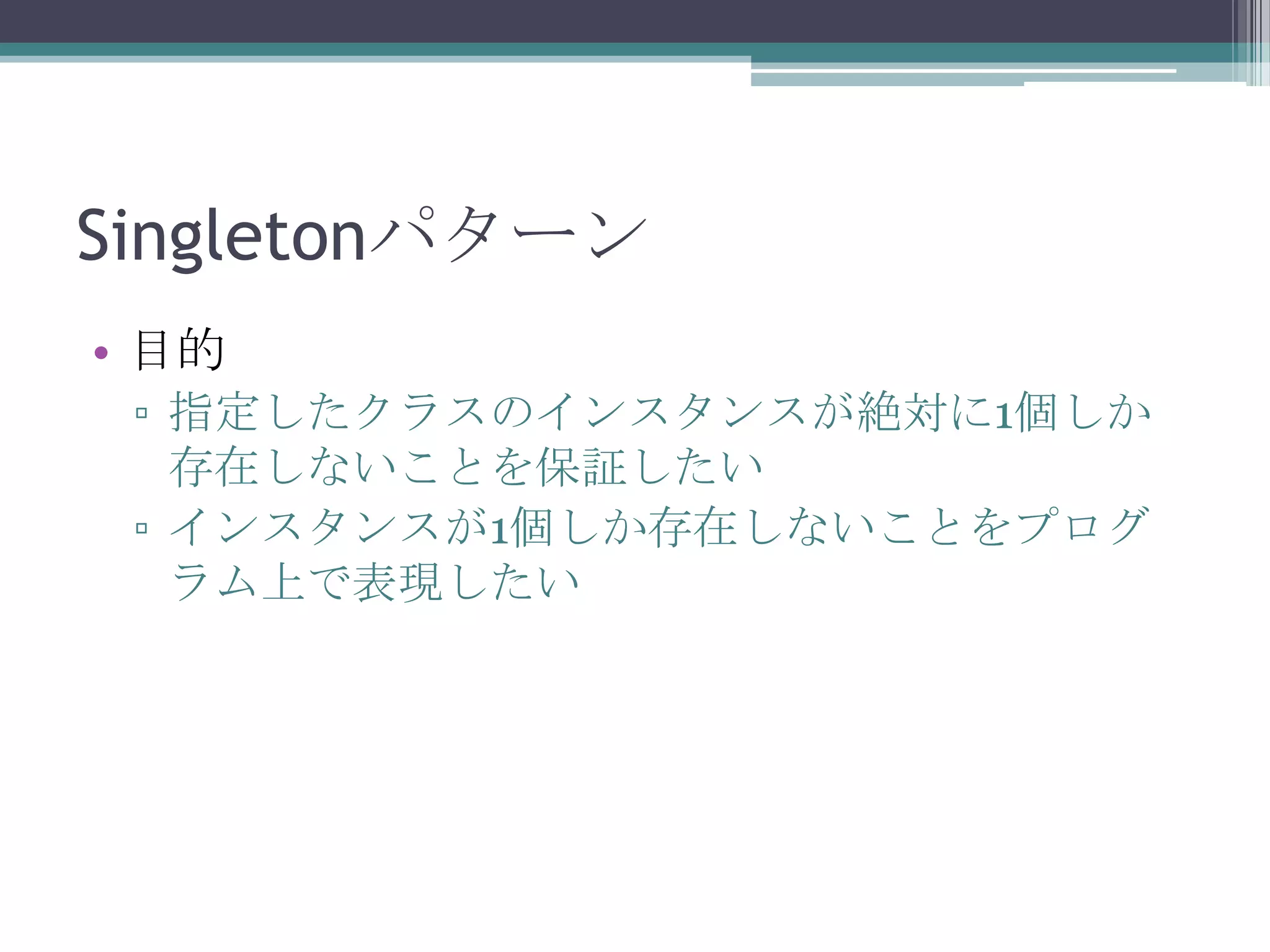

Singletonパターン
• 目的
▫ 指定したクラスのインスタンスが絶対に1個しか
存在しないことを保証したい
▫ インスタンスが1個しか存在しないことをプログ
ラム上で表現したい

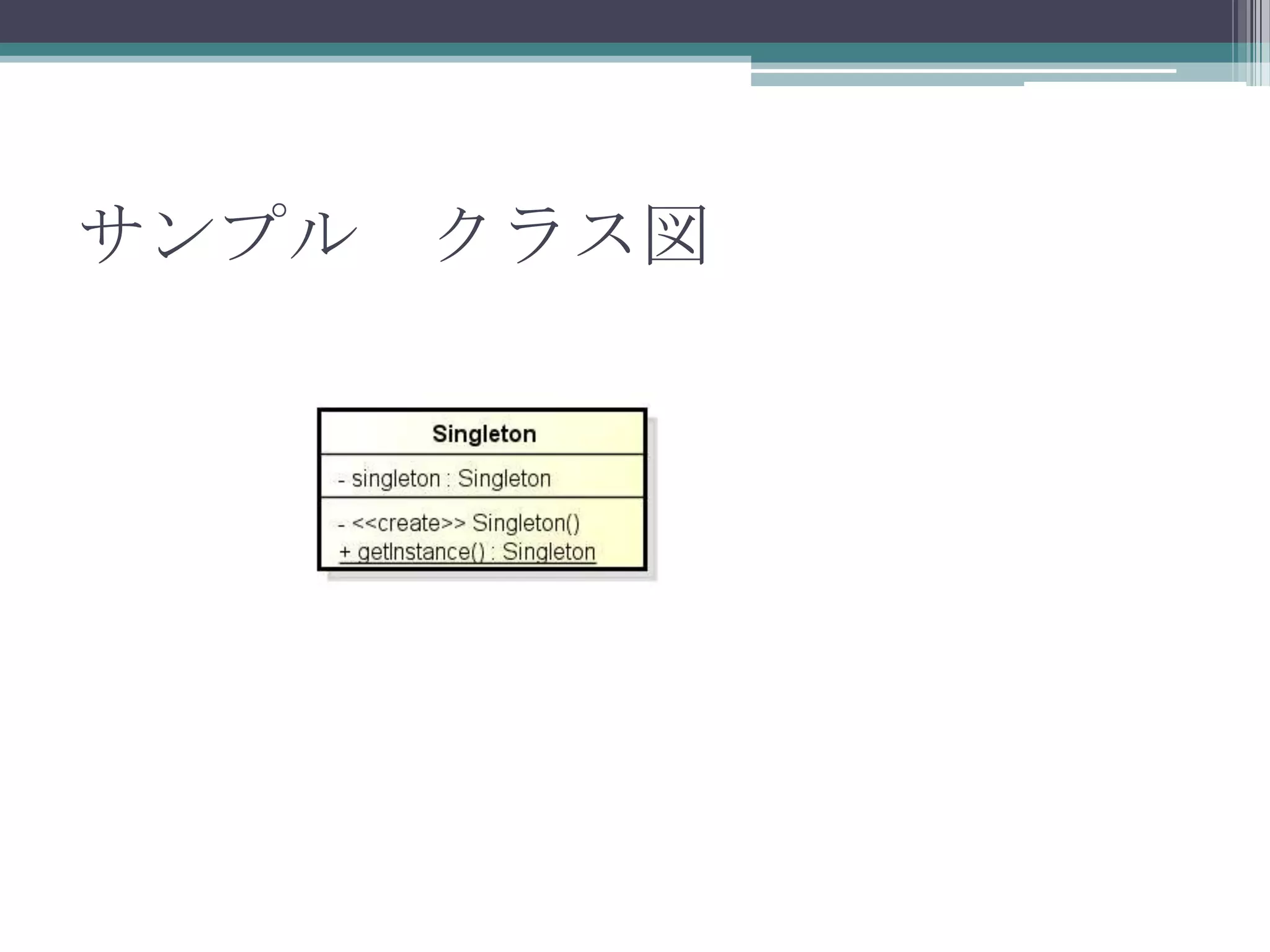

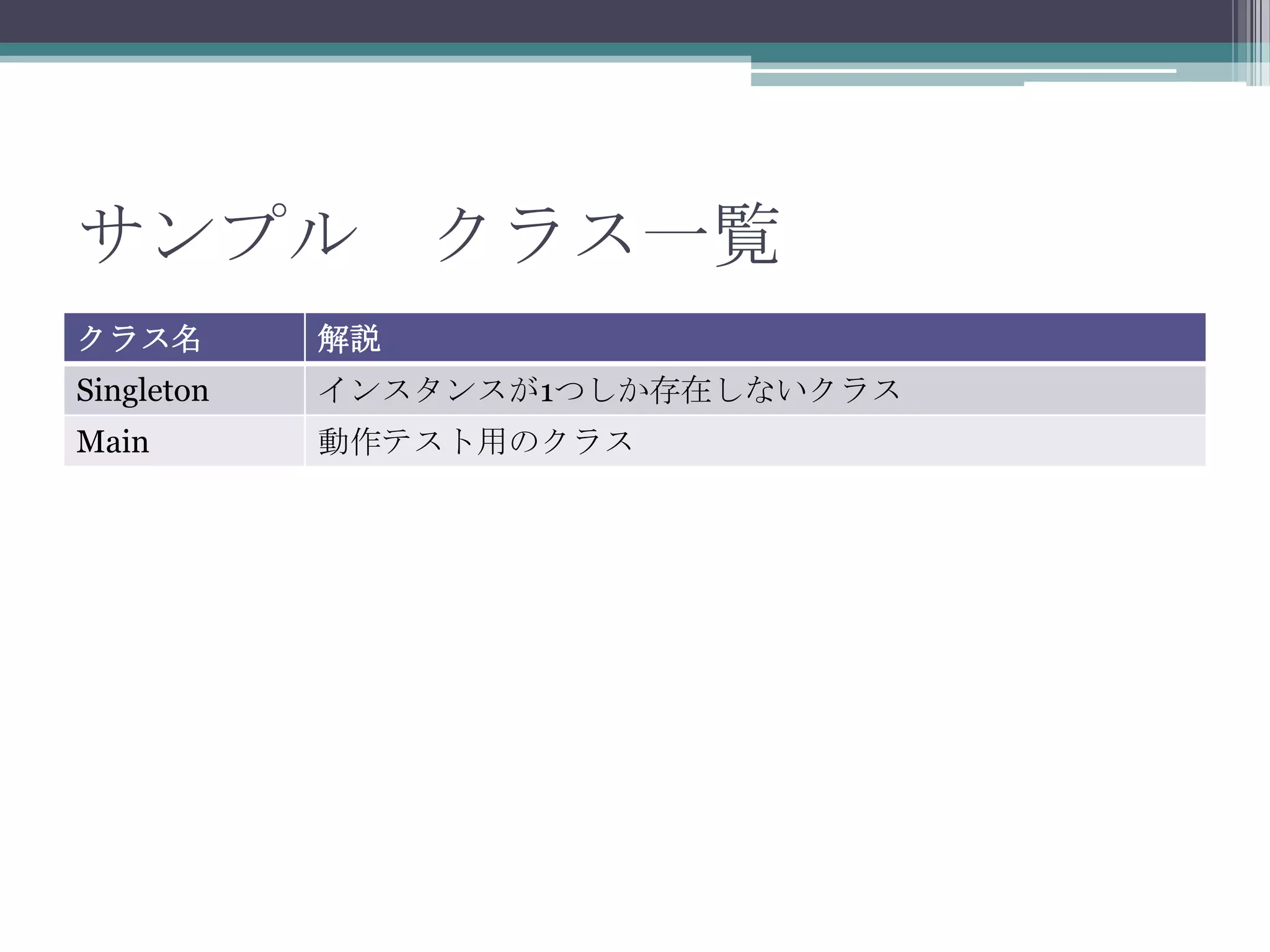

クラス名

解説

Singleton

インスタンスが1つしか存在しないクラス

Main

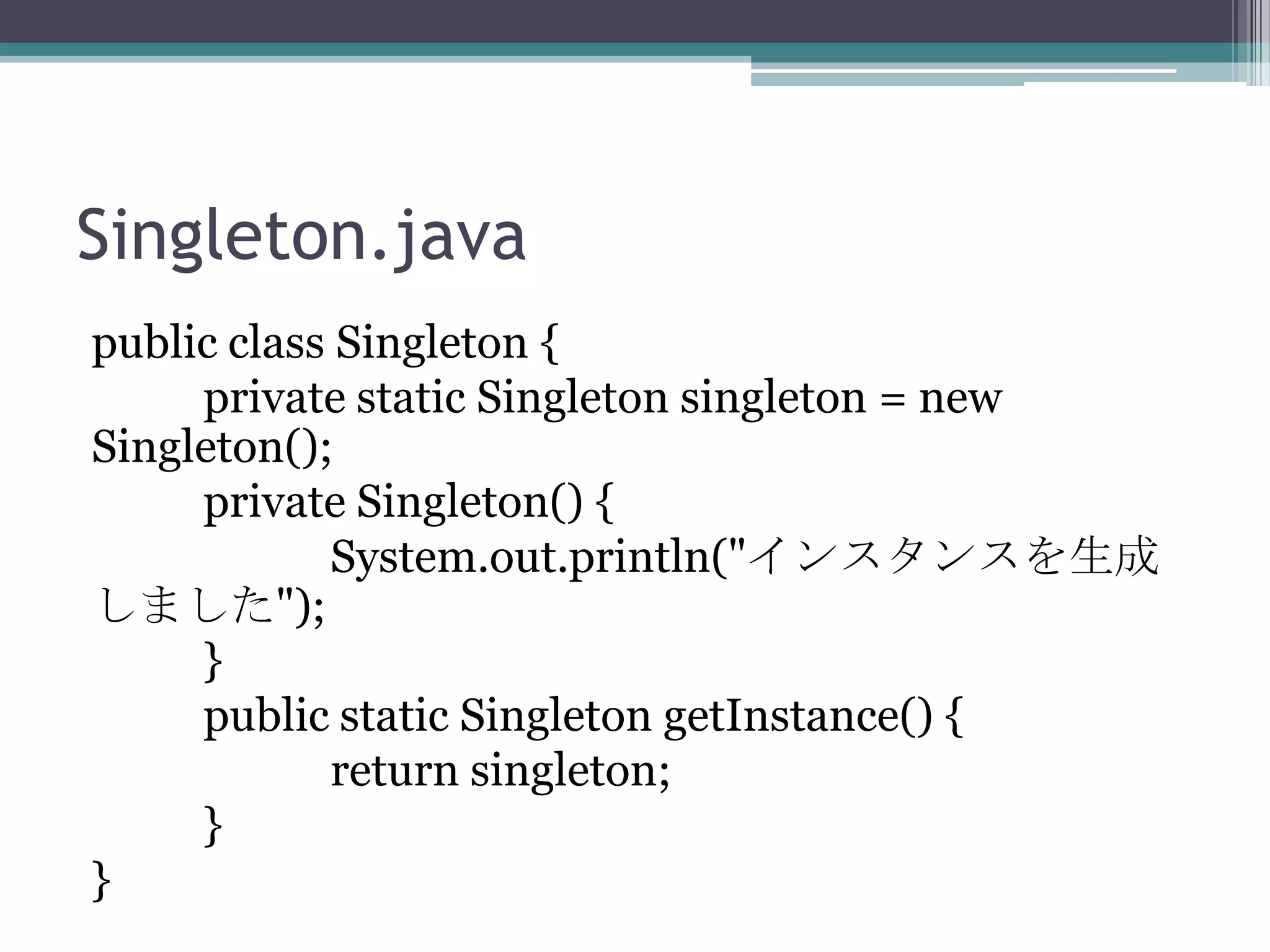

Singleton.java
public class Singleton {
private static Singleton singleton = new
Singleton();
private Singleton() {
System.out.println("インスタンスを生成
しました");
}
public static Singleton getInstance() {
return singleton;
}
}

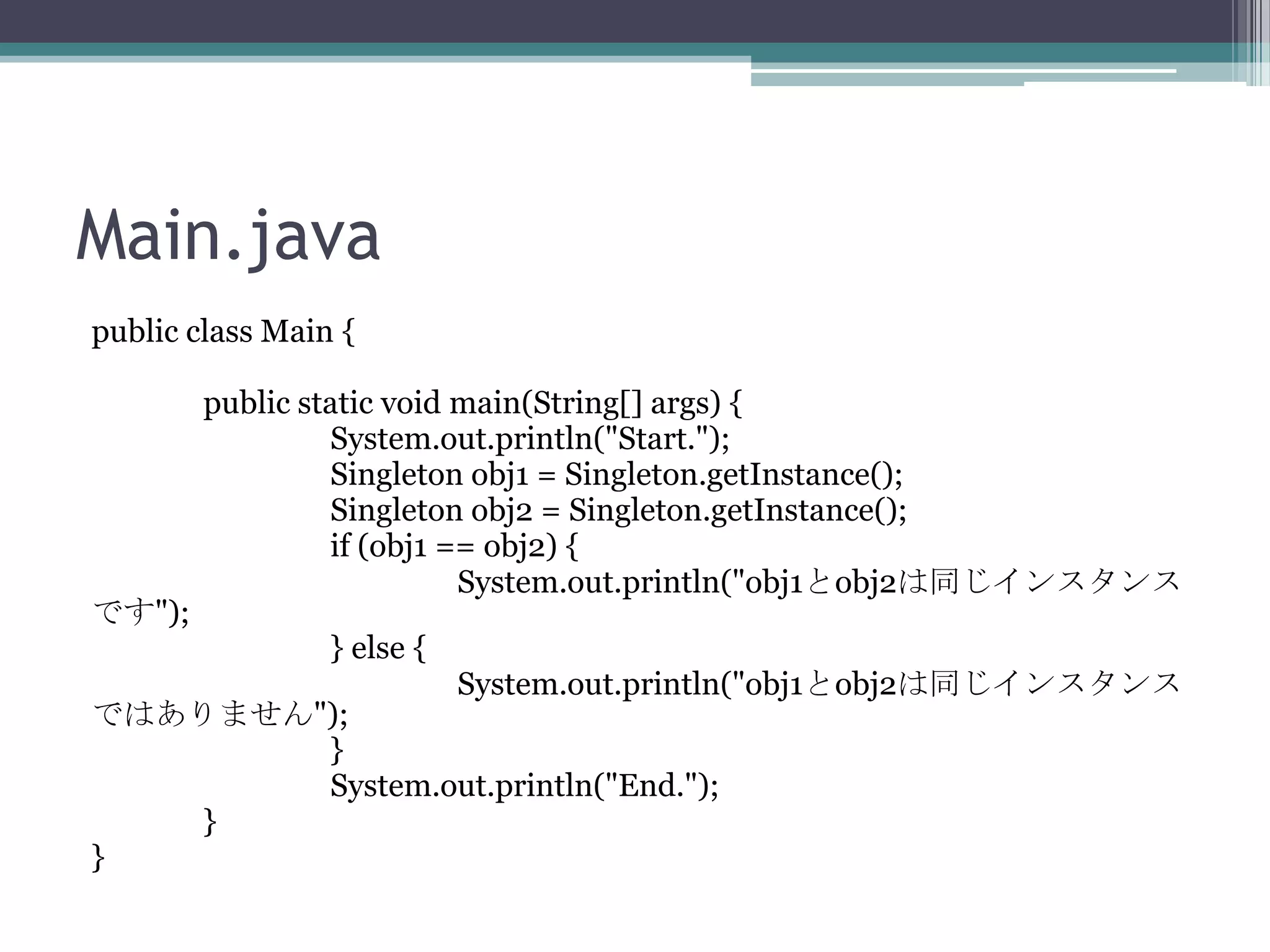

Main.java
public class Main {

です");

System.out.println("Start.");
Singleton obj1 = Singleton.getInstance();
Singleton obj2 = Singleton.getInstance();
if (obj1 == obj2) {
System.out.println("obj1とobj2は同じインスタンス
} else {
System.out.println("obj1とobj2は同じインスタンス

ではありません");
}
System.out.println("End.");
}
}

•
•
•
•

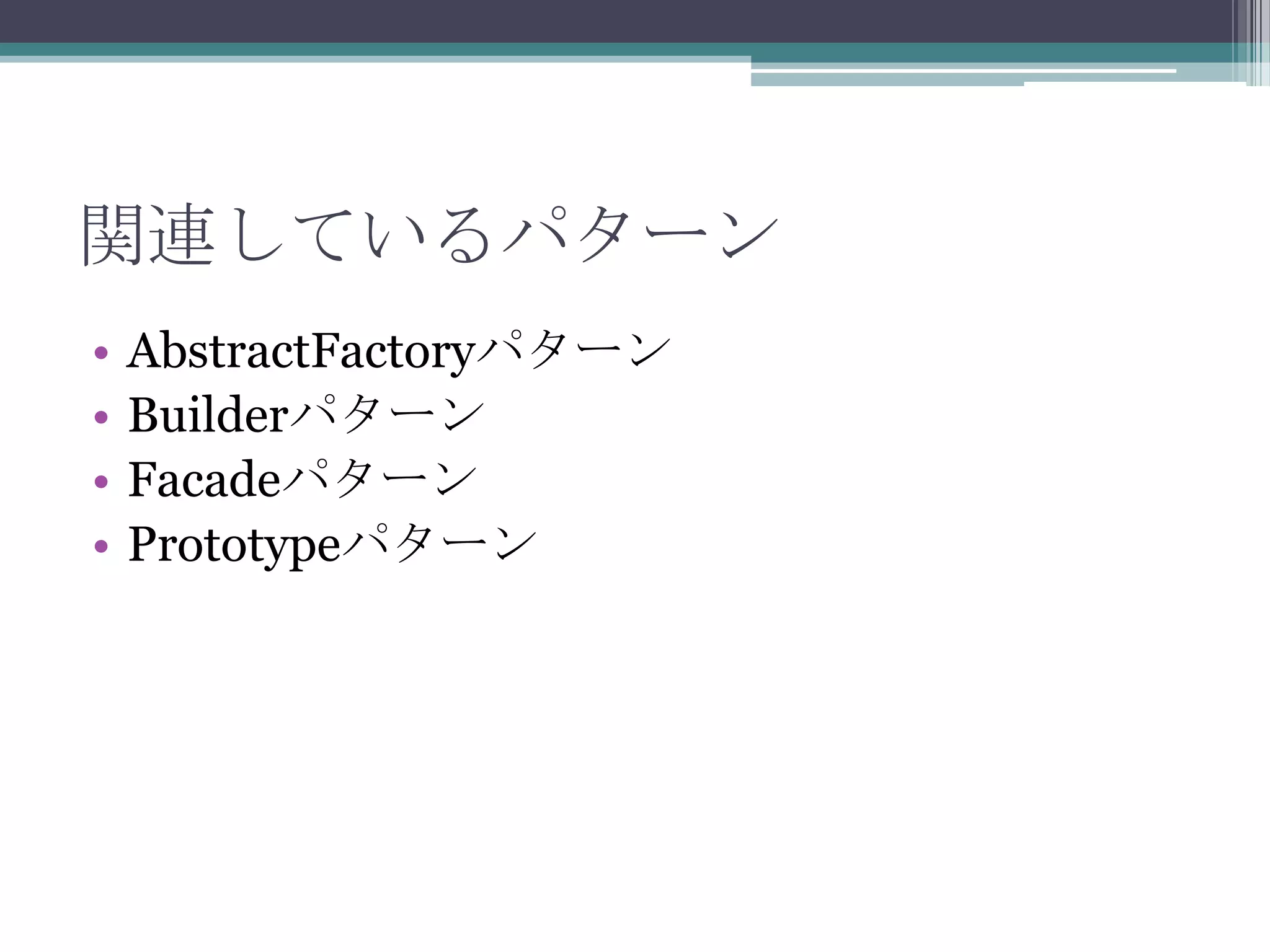

AbstractFactoryパターン
Builderパターン
Facadeパターン
Prototypeパターン

関連する部品を組み合わせて製品を作る

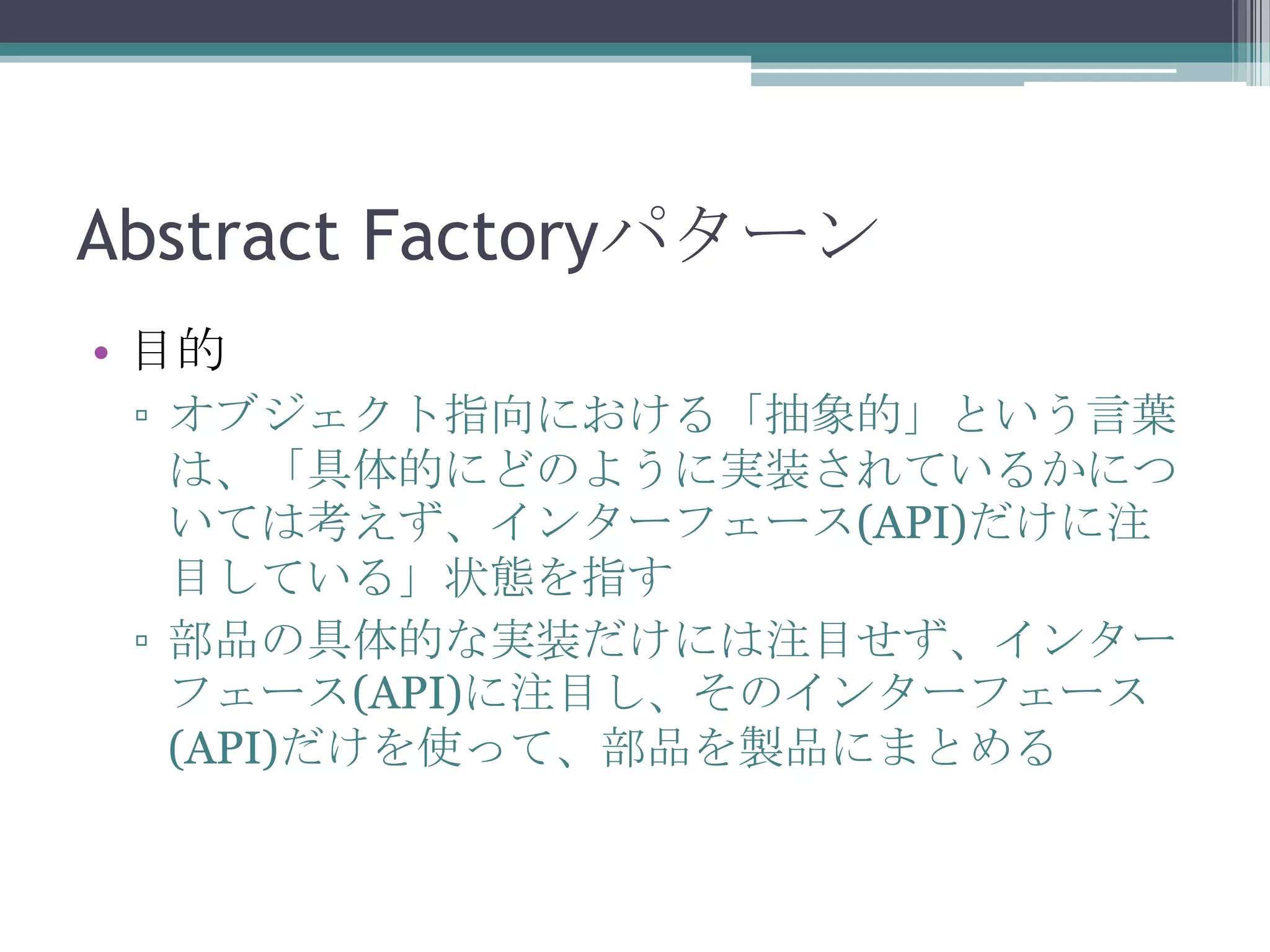

Abstract Factoryパターン
• 目的
▫ オブジェクト指向における「抽象的」という言葉
は、「具体的にどのように実装されているかにつ
いては考えず、インターフェース(API)だけに注
目している」状態を指す
▫ 部品の具体的な実装だけには注目せず、インター
フェース(API)に注目し、そのインターフェース
(API)だけを使って、部品を製品にまとめる

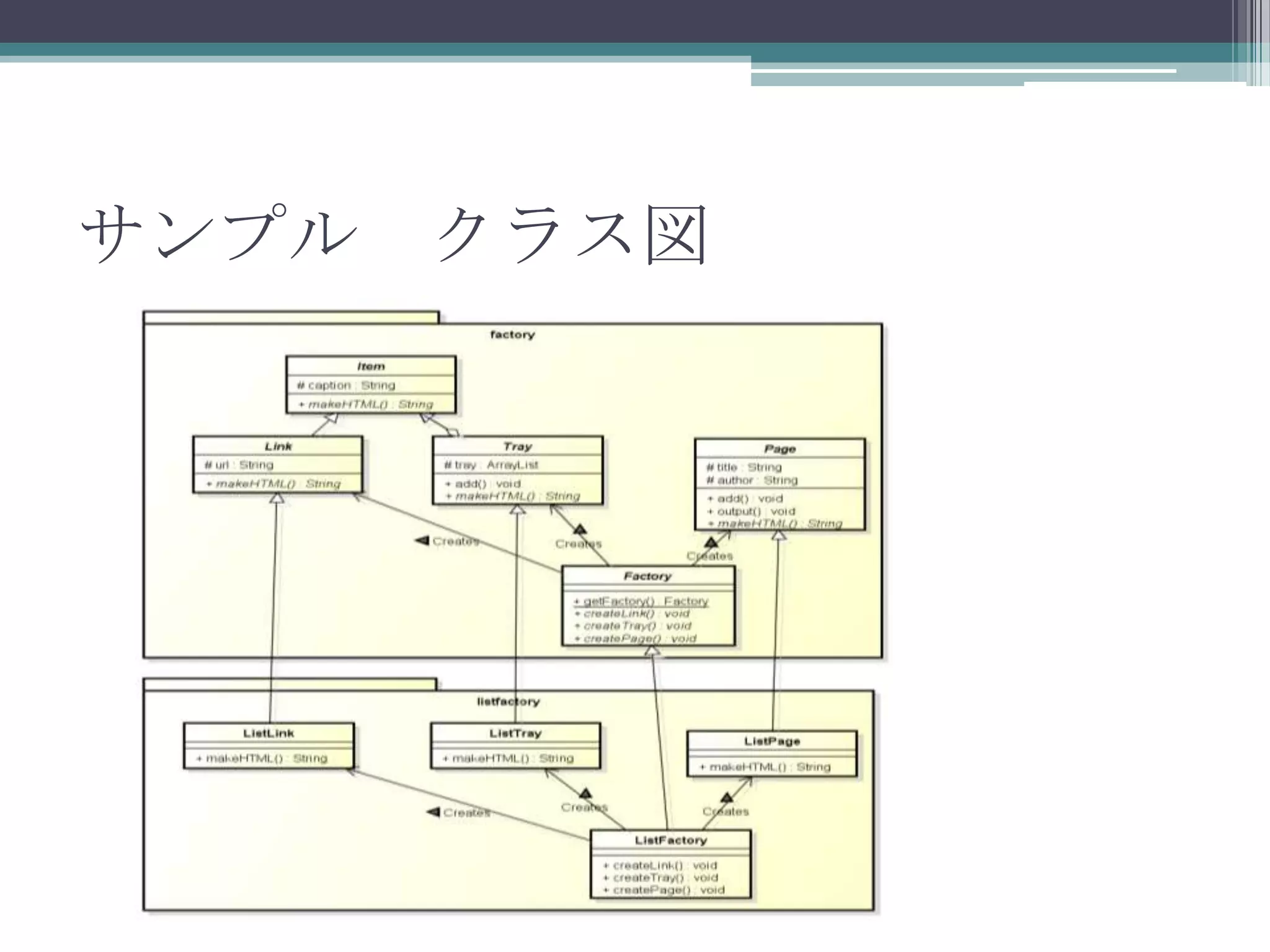

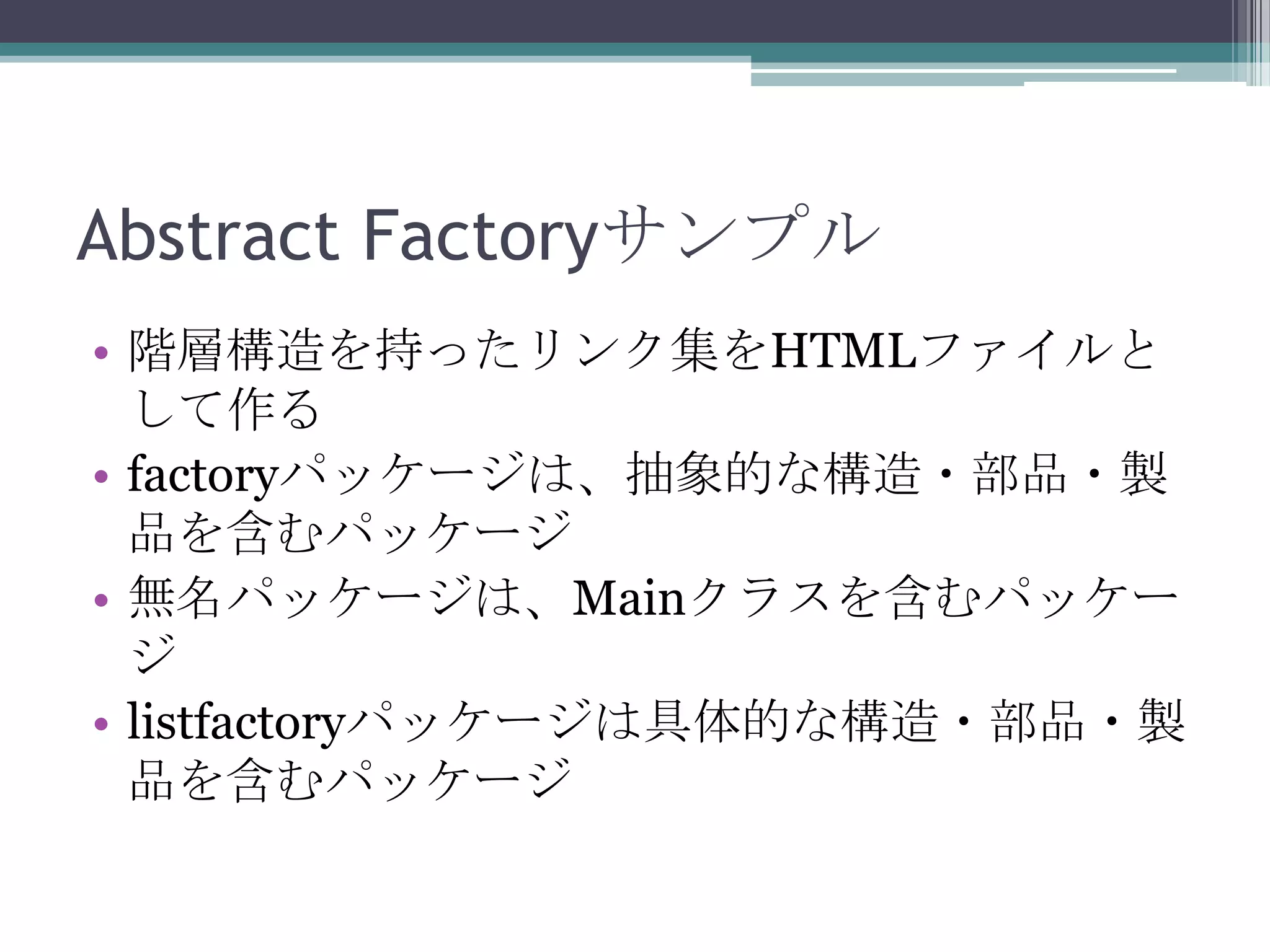

Abstract Factoryサンプル
• 階層構造を持ったリンク集をHTMLファイルと
して作る
• factoryパッケージは、抽象的な構造・部品・製
品を含むパッケージ
• 無名パッケージは、Mainクラスを含むパッケー
ジ
• listfactoryパッケージは具体的な構造・部品・製
品を含むパッケージ

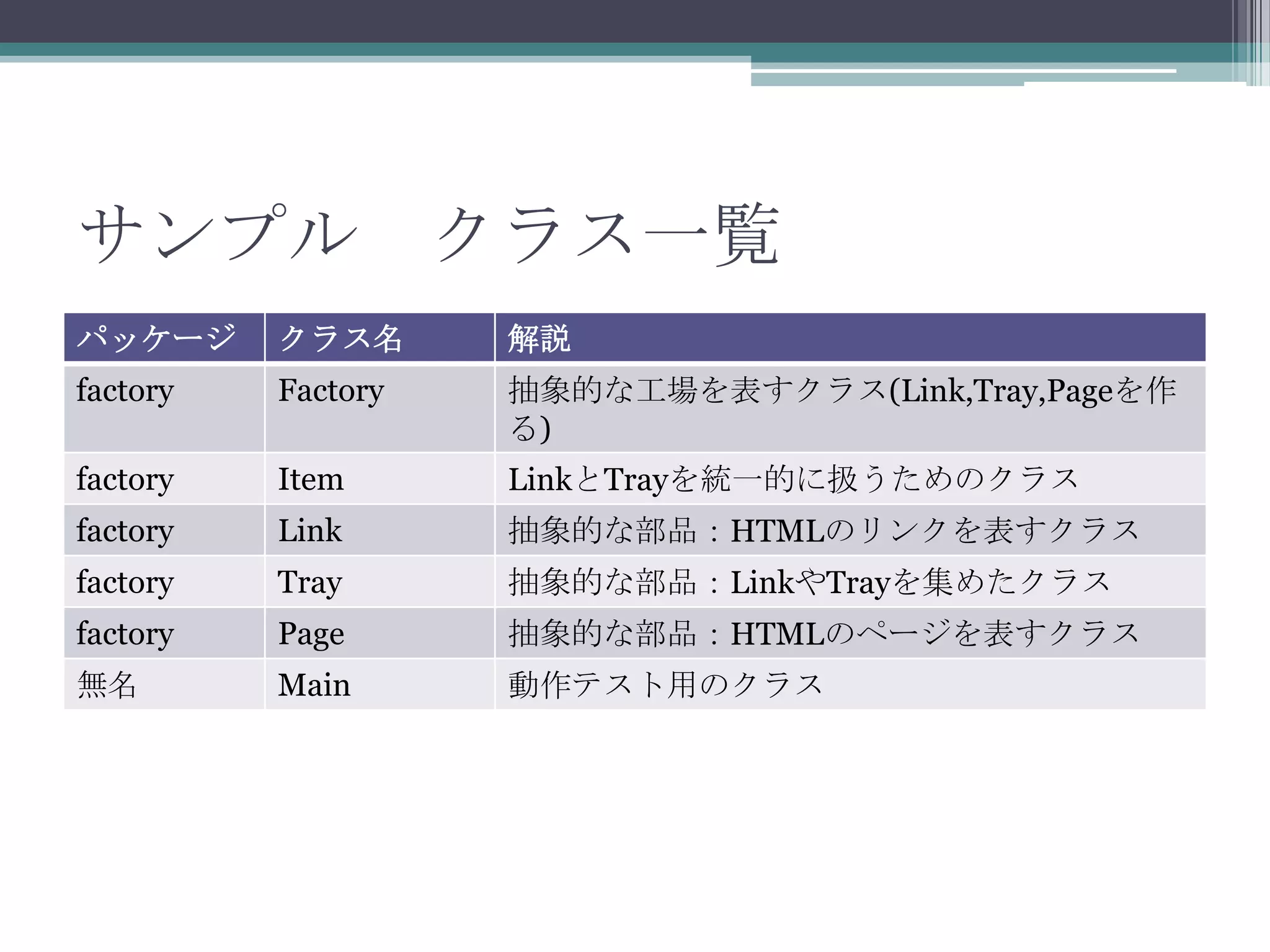

パッケージ

クラス名

解説

factory

Factory

抽象的な工場を表すクラス(Link,Tray,Pageを作
る)

factory

Item

LinkとTrayを統一的に扱うためのクラス

factory

Link

抽象的な部品：HTMLのリンクを表すクラス

factory

Tray

抽象的な部品：LinkやTrayを集めたクラス

factory

Page

抽象的な部品：HTMLのページを表すクラス

無名

Main

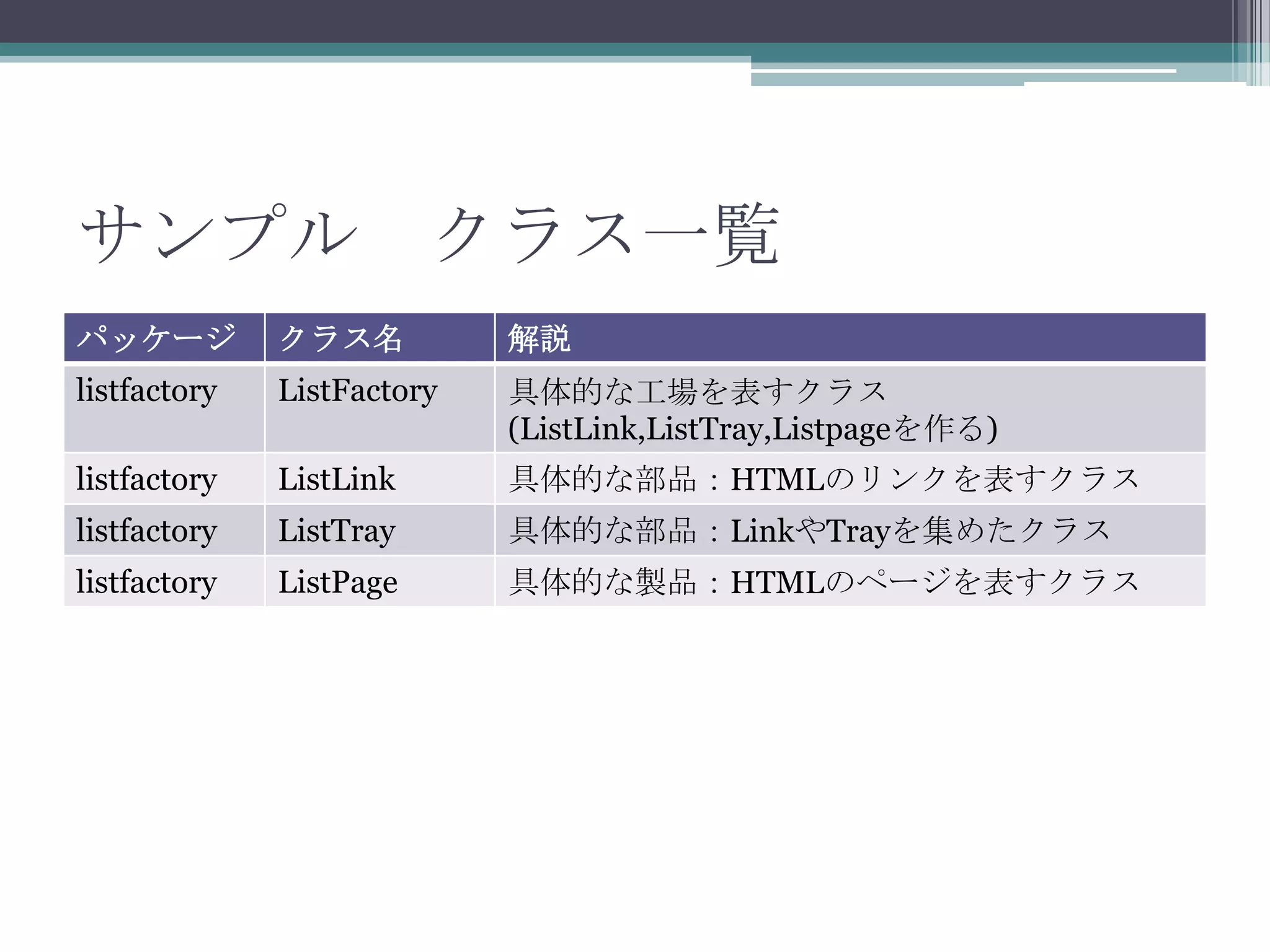

パッケージ

クラス名

解説

listfactory

ListFactory

具体的な工場を表すクラス
(ListLink,ListTray,Listpageを作る)

listfactory

ListLink

具体的な部品：HTMLのリンクを表すクラス

listfactory

ListTray

具体的な部品：LinkやTrayを集めたクラス

listfactory

ListPage

具体的な製品：HTMLのページを表すクラス

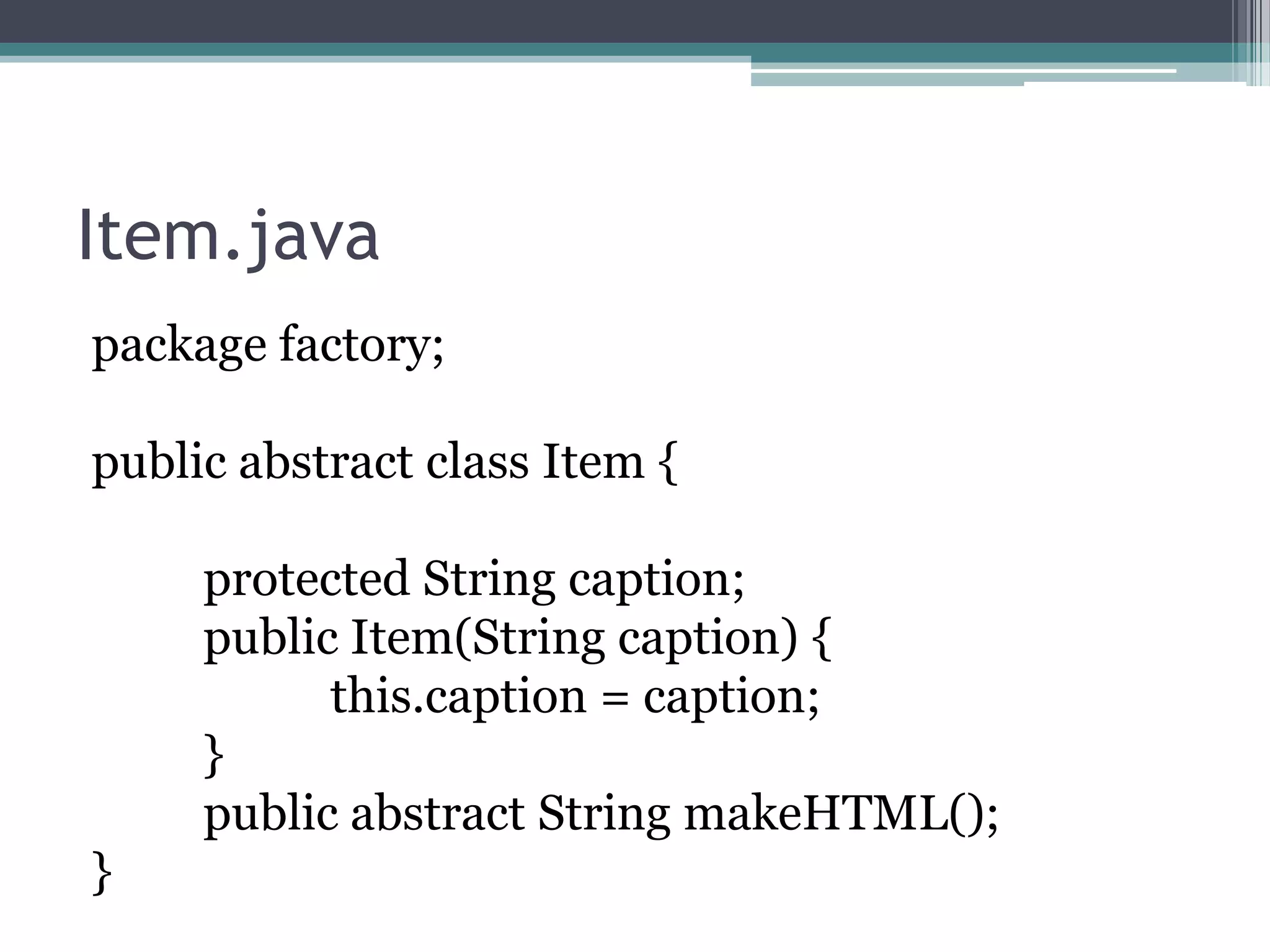

Item.java
package factory;
public abstract class Item {
protected String caption;
public Item(String caption) {
this.caption = caption;
}
public abstract String makeHTML();
}

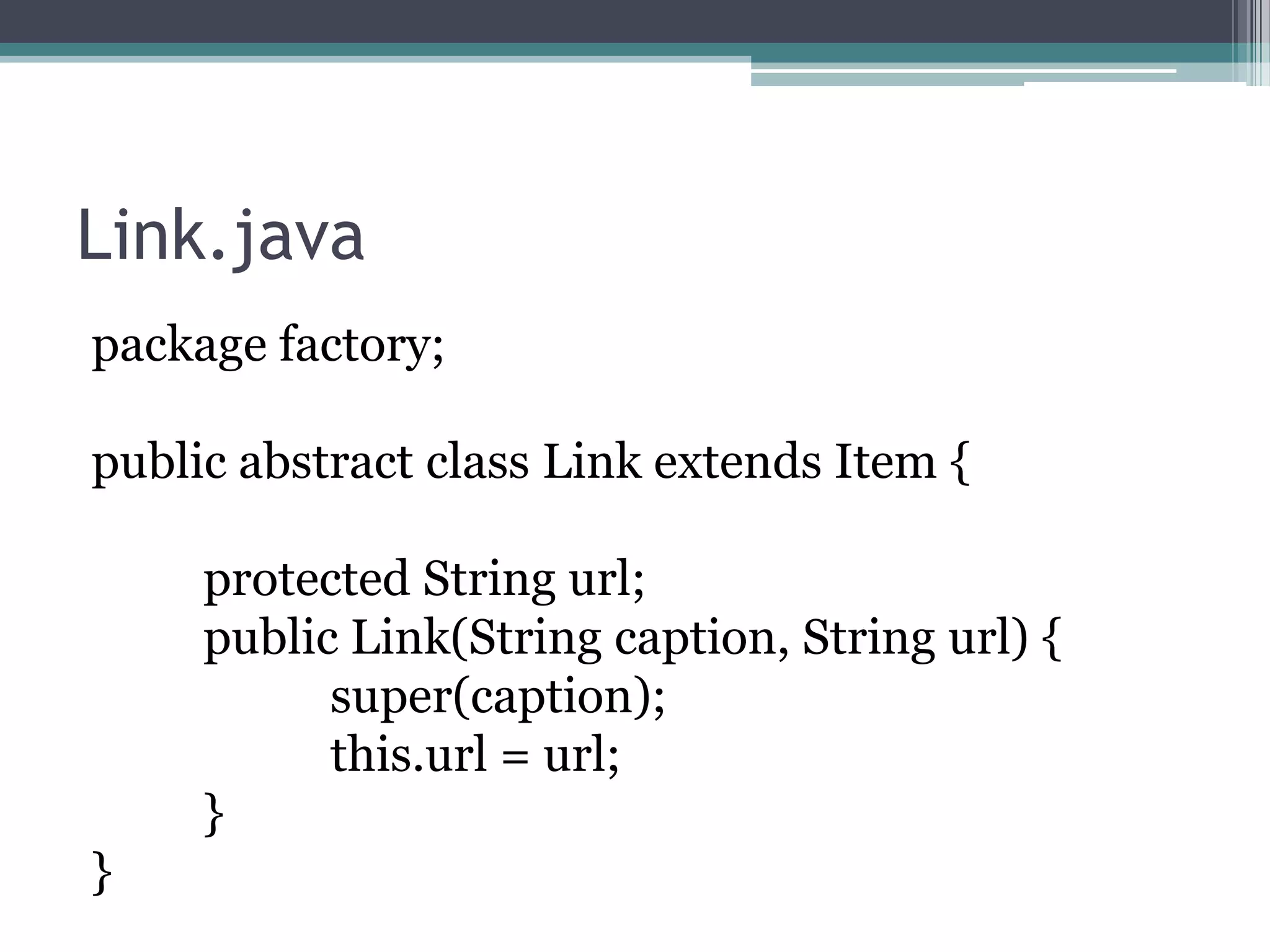

Link.java
package factory;
public abstract class Link extends Item {
protected String url;
public Link(String caption, String url) {
super(caption);
this.url = url;
}
}

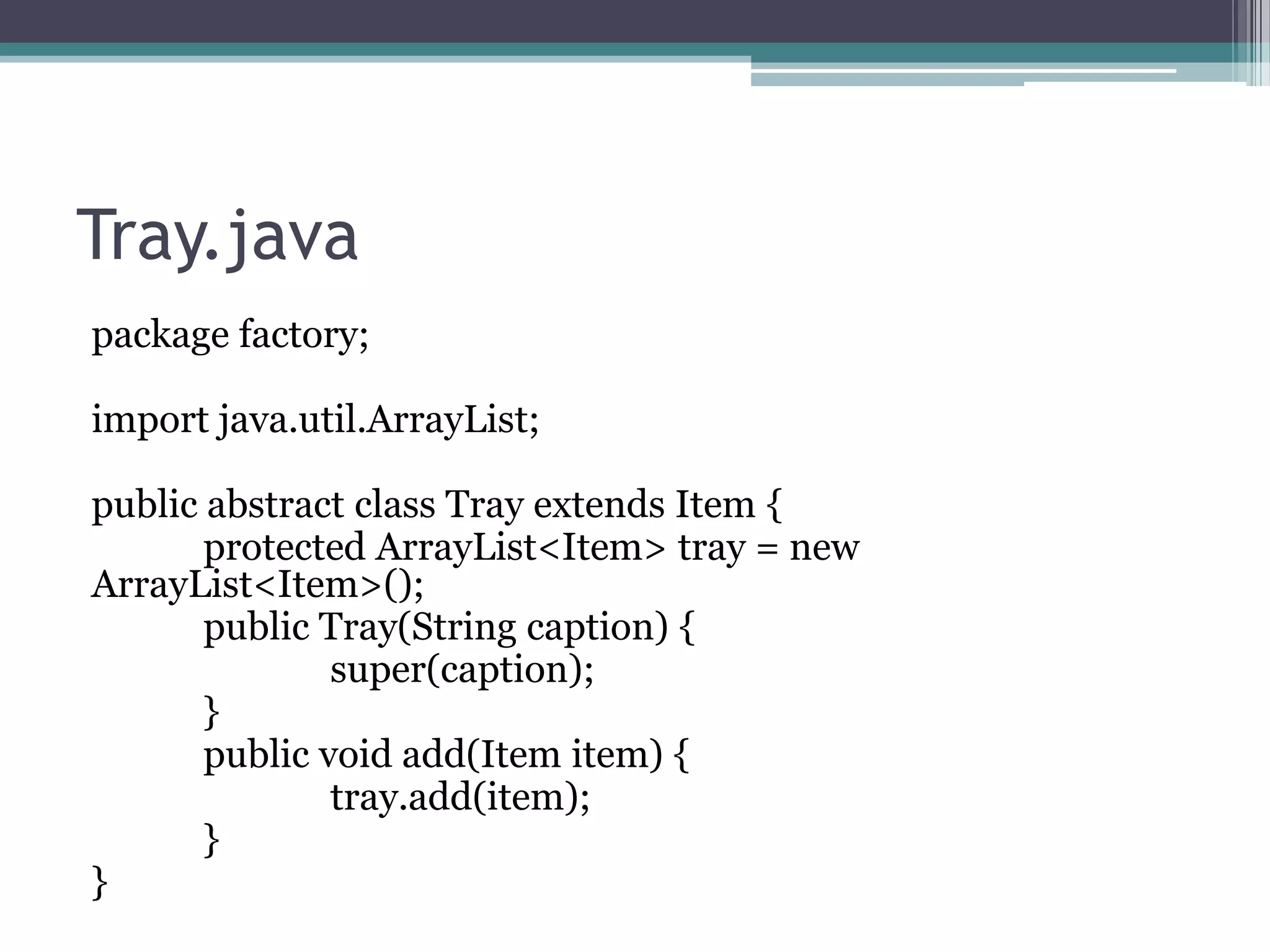

Tray.java
package factory;
public abstract class Tray extends Item {
protected ArrayList<Item> tray = new
ArrayList<Item>();
public Tray(String caption) {
super(caption);
}
public void add(Item item) {
tray.add(item);
}
}

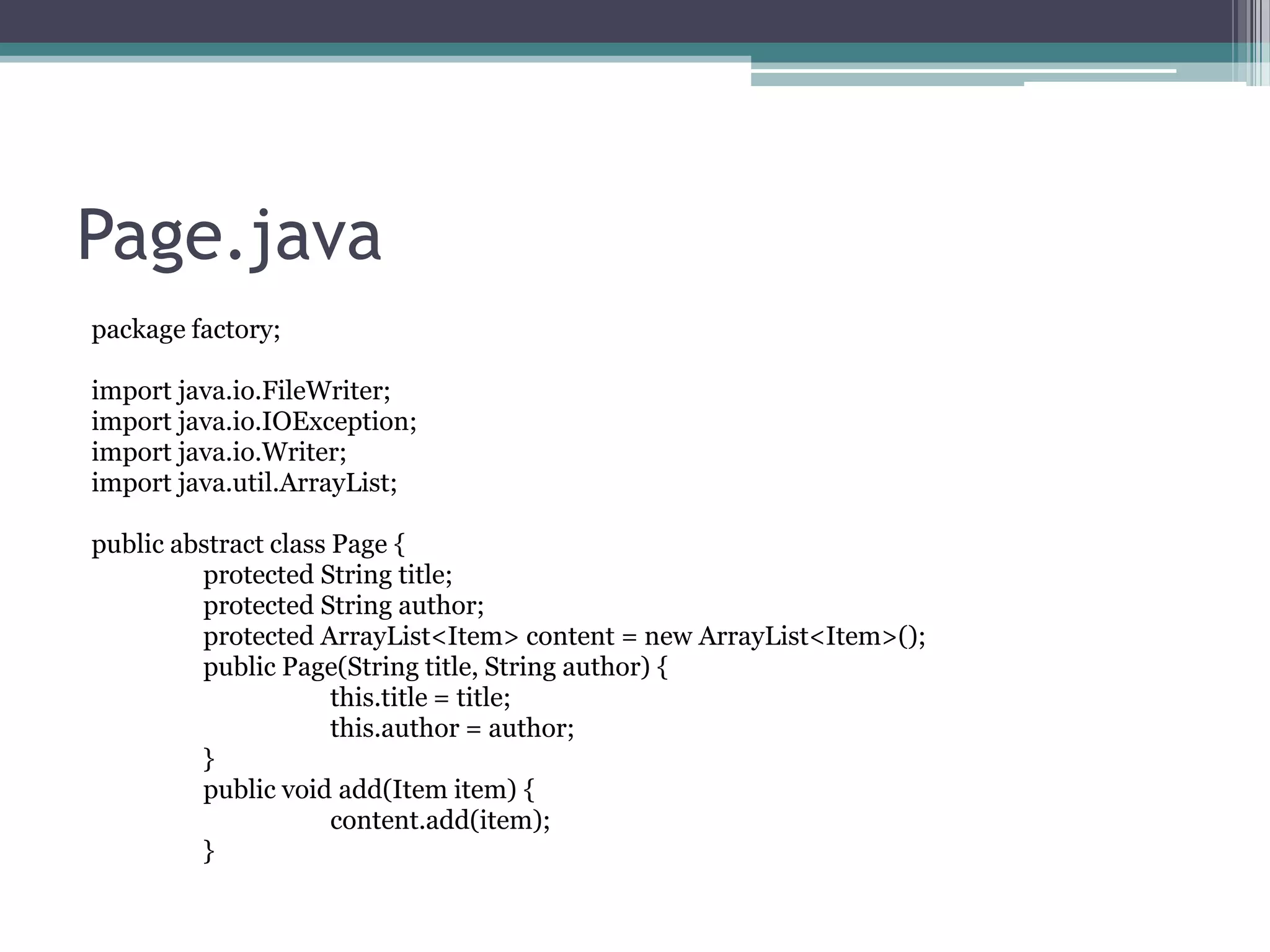

Page.java
package factory;
import java.io.FileWriter;
import java.io.IOException;
import java.io.Writer;

public abstract class Page {
protected String title;
protected String author;
protected ArrayList<Item> content = new ArrayList<Item>();
public Page(String title, String author) {
this.title = title;
this.author = author;
}
public void add(Item item) {
content.add(item);
}

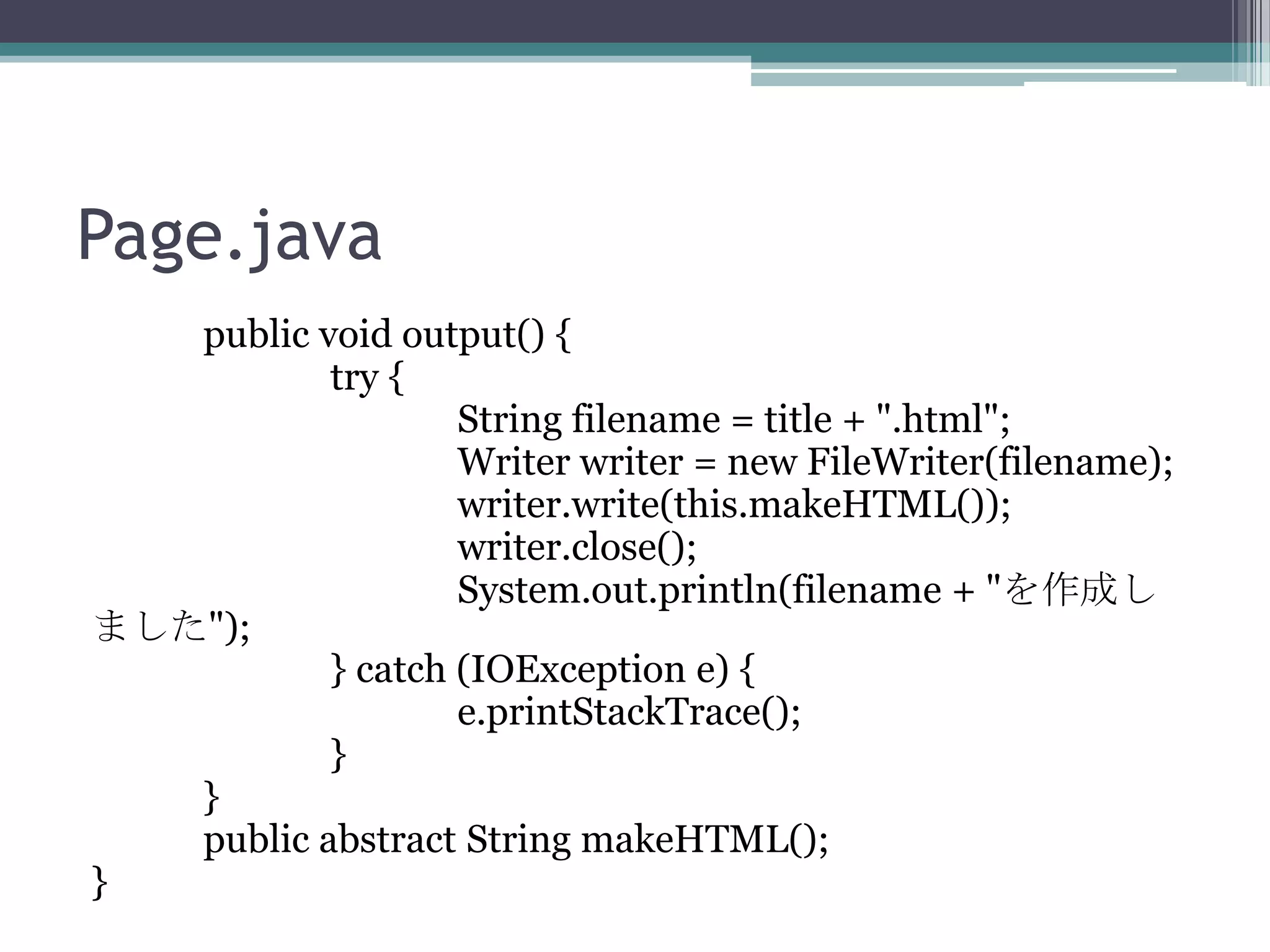

Page.java
public void output() {
try {
String filename = title + ".html";
Writer writer = new FileWriter(filename);
writer.write(this.makeHTML());
writer.close();
System.out.println(filename + "を作成し
ました");
} catch (IOException e) {
e.printStackTrace();
}
}
public abstract String makeHTML();
}

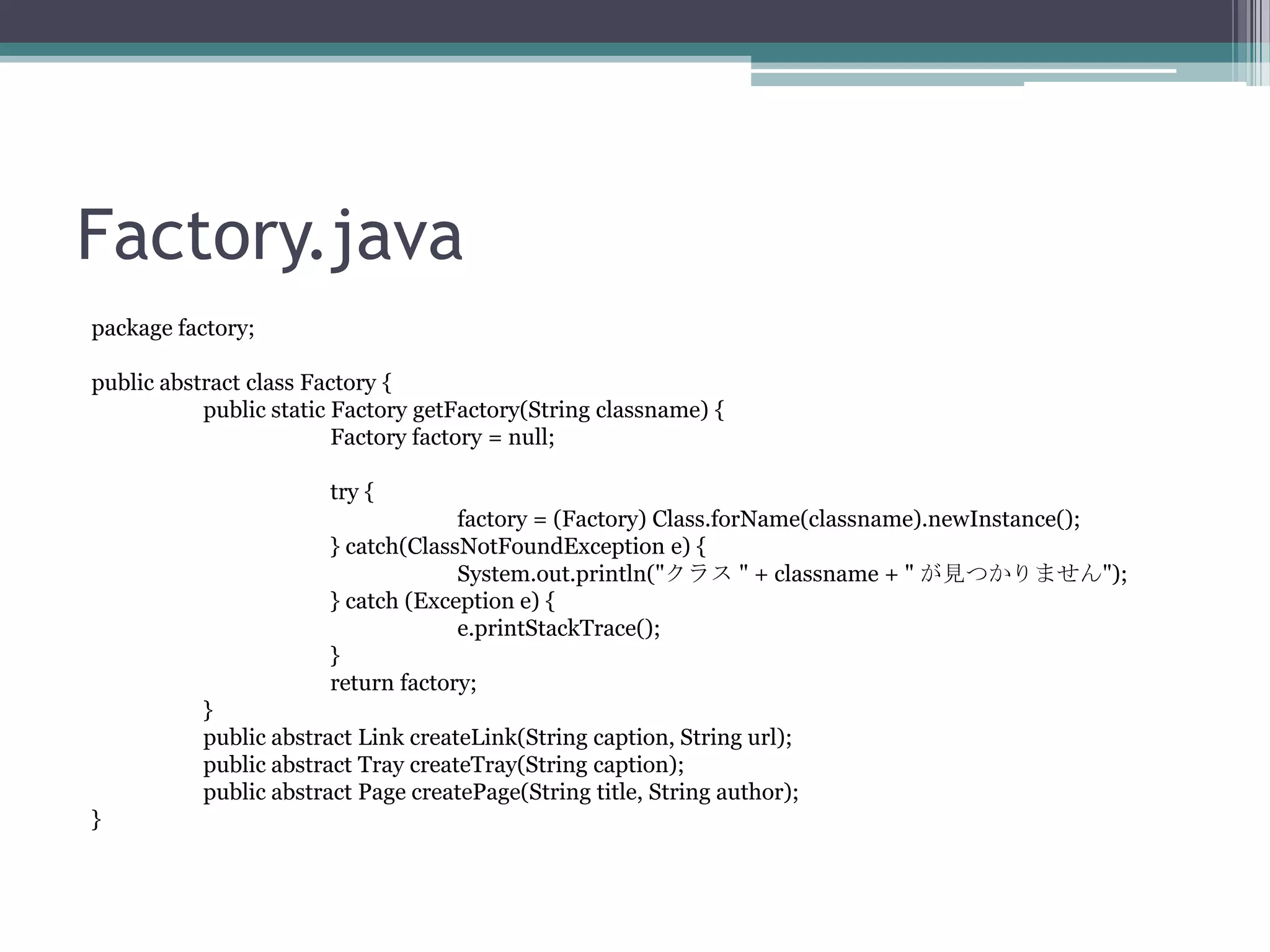

Factory.java
package factory;
public abstract class Factory {
public static Factory getFactory(String classname) {
Factory factory = null;
try {
factory = (Factory) Class.forName(classname).newInstance();
} catch(ClassNotFoundException e) {
System.out.println("クラス " + classname + " が見つかりません");
} catch (Exception e) {
e.printStackTrace();
}
return factory;
}
public abstract Link createLink(String caption, String url);
public abstract Tray createTray(String caption);
public abstract Page createPage(String title, String author);
}

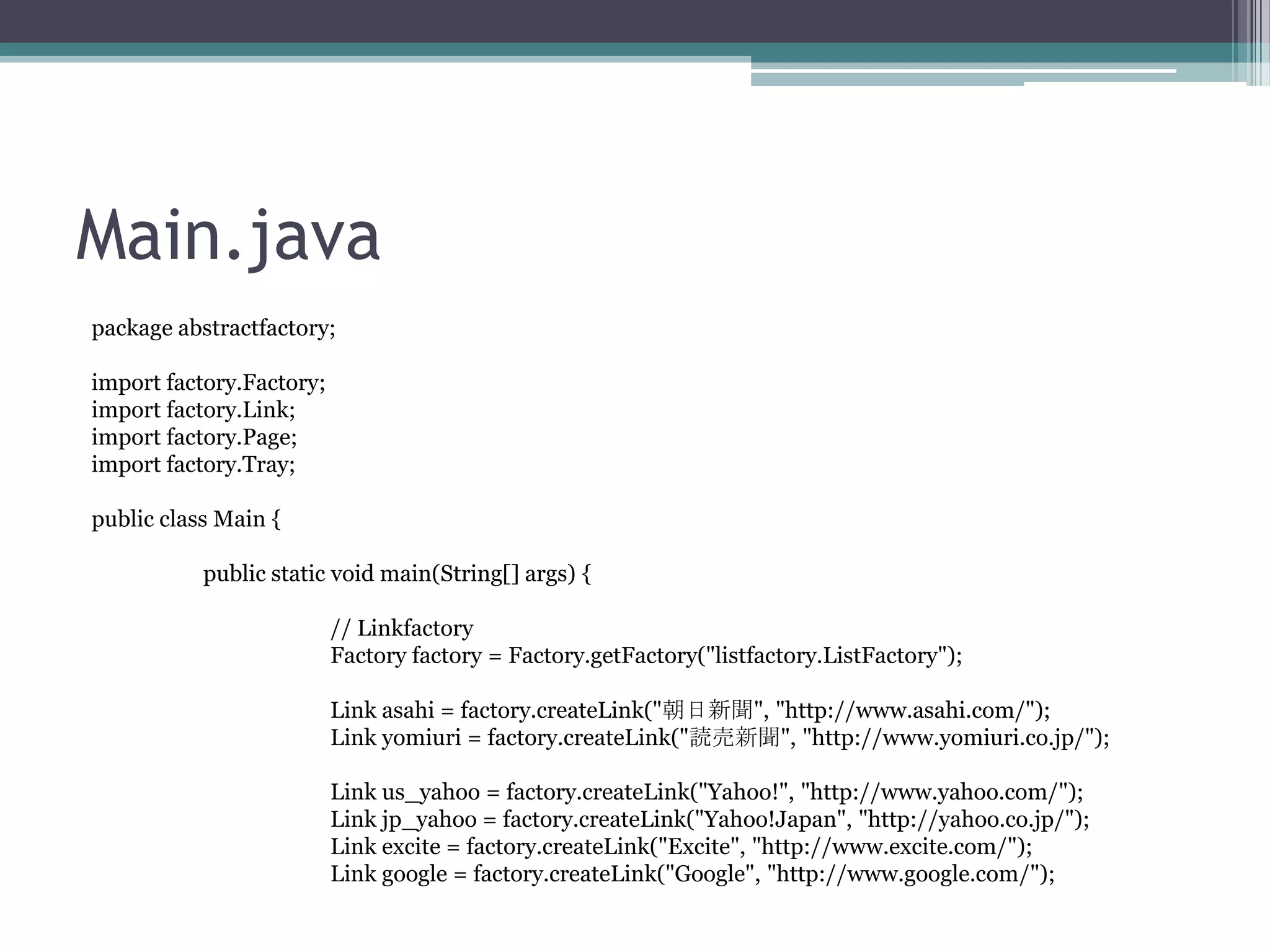

Main.java
package abstractfactory;
import factory.Factory;
import factory.Link;
import factory.Page;
import factory.Tray;
public class Main {
// Linkfactory
Factory factory = Factory.getFactory("listfactory.ListFactory");
Link asahi = factory.createLink("朝日新聞", "http://www.asahi.com/");
Link yomiuri = factory.createLink("読売新聞", "http://www.yomiuri.co.jp/");
Link us_yahoo = factory.createLink("Yahoo!", "http://www.yahoo.com/");
Link jp_yahoo = factory.createLink("Yahoo!Japan", "http://yahoo.co.jp/");
Link excite = factory.createLink("Excite", "http://www.excite.com/");
Link google = factory.createLink("Google", "http://www.google.com/");

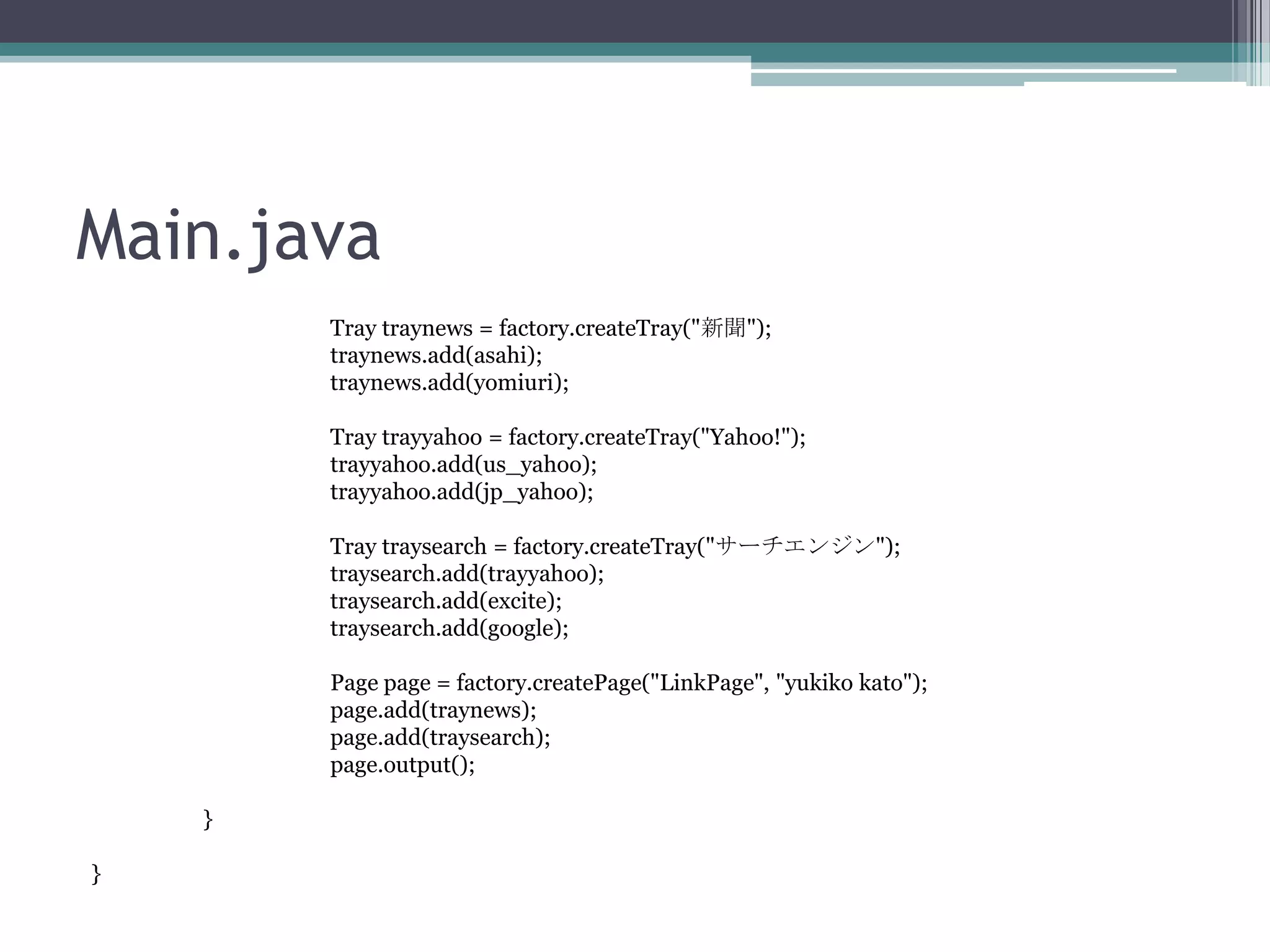

Main.java
Tray traynews = factory.createTray("新聞");
traynews.add(asahi);
traynews.add(yomiuri);
Tray trayyahoo = factory.createTray("Yahoo!");
trayyahoo.add(us_yahoo);
trayyahoo.add(jp_yahoo);

Tray traysearch = factory.createTray("サーチエンジン");
traysearch.add(trayyahoo);
traysearch.add(excite);
traysearch.add(google);
Page page = factory.createPage("LinkPage", "yukiko kato");
page.add(traynews);
page.add(traysearch);
page.output();
}
}

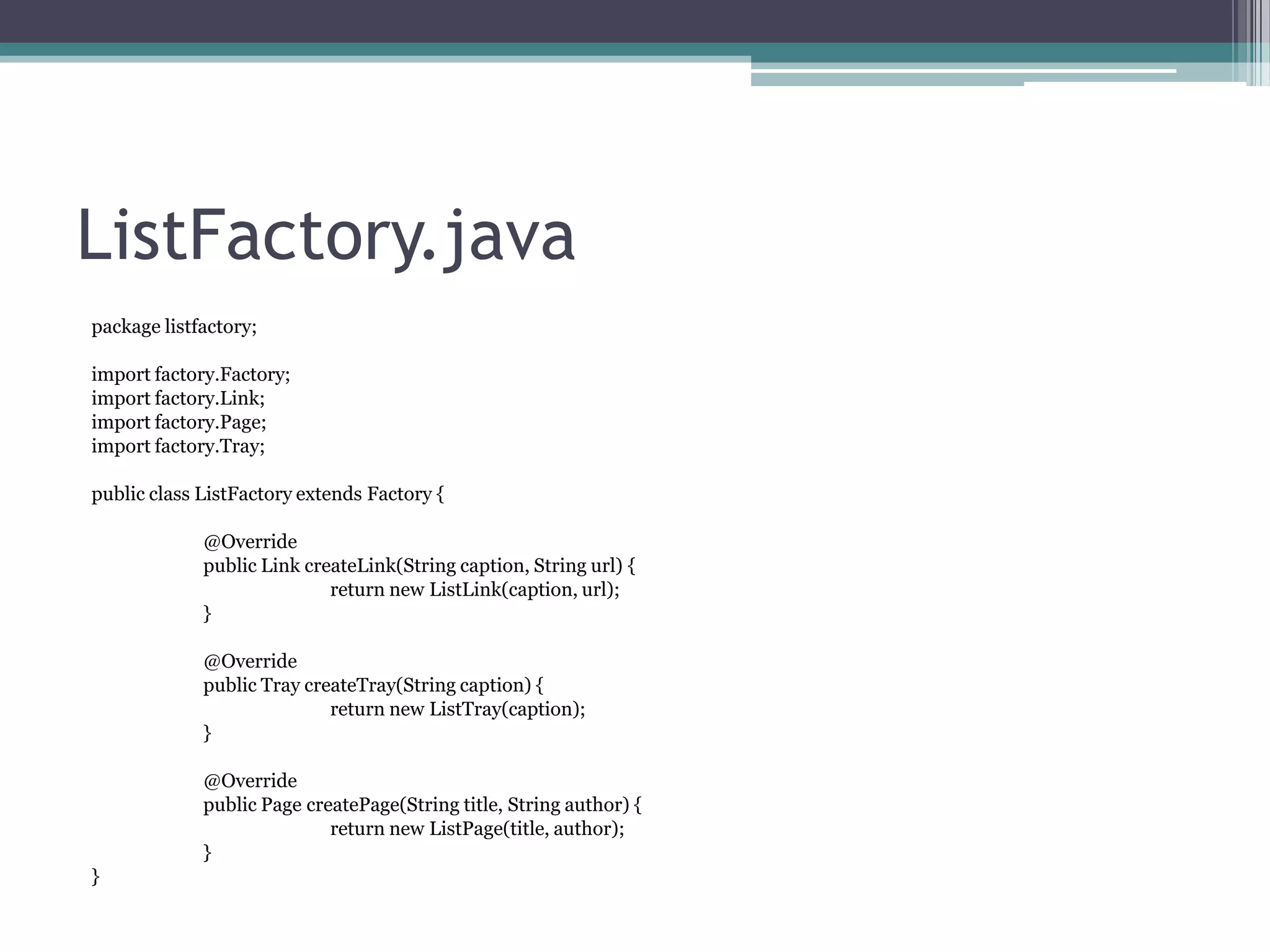

ListFactory.java
package listfactory;
import factory.Factory;
public class ListFactory extends Factory {

@Override
public Link createLink(String caption, String url) {
return new ListLink(caption, url);
}
@Override
public Tray createTray(String caption) {
return new ListTray(caption);
}
@Override
public Page createPage(String title, String author) {
return new ListPage(title, author);
}
}

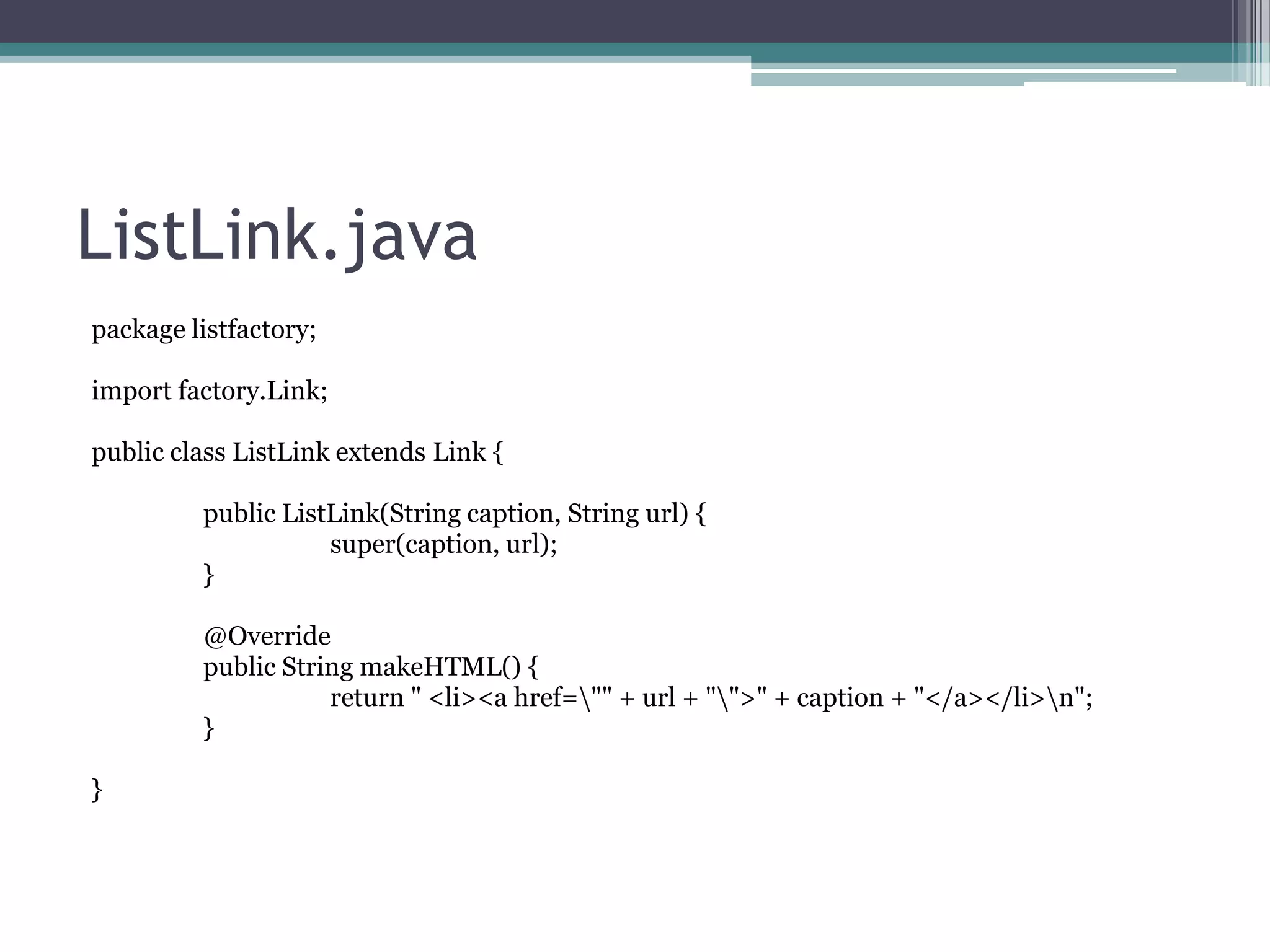

ListLink.java
public class ListLink extends Link {
public ListLink(String caption, String url) {
super(caption, url);
}
@Override
public String makeHTML() {
return " <li><a href="" + url + "">" + caption + "</a></li>n";
}
}

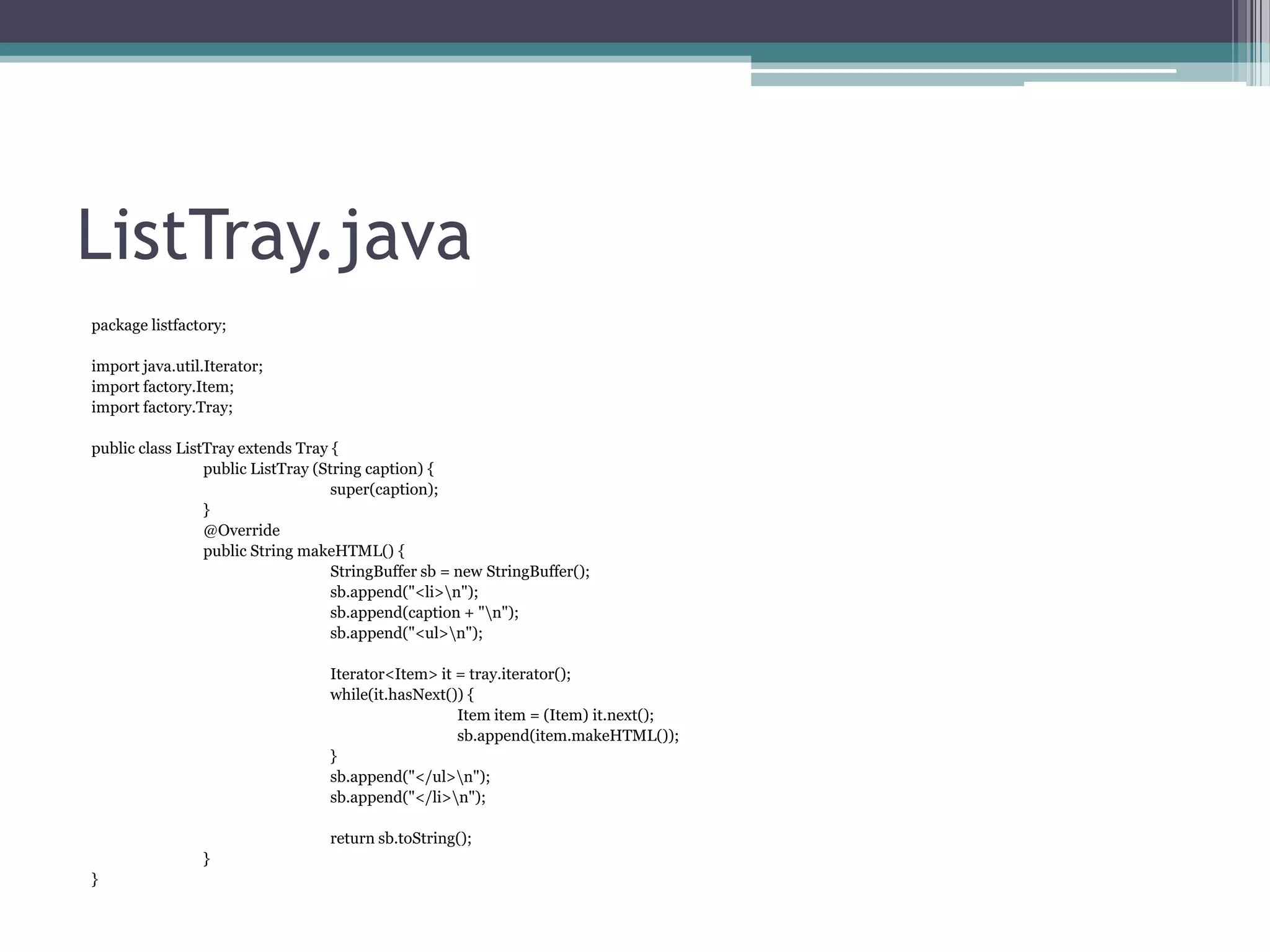

ListTray.java
import java.util.Iterator;
import factory.Item;
public class ListTray extends Tray {
public ListTray (String caption) {
super(caption);
}
@Override
StringBuffer sb = new StringBuffer();
sb.append("<li>n");
sb.append(caption + "n");
sb.append("<ul>n");
Iterator<Item> it = tray.iterator();
while(it.hasNext()) {
Item item = (Item) it.next();
sb.append(item.makeHTML());
}
sb.append("</ul>n");
sb.append("</li>n");
return sb.toString();
}
}

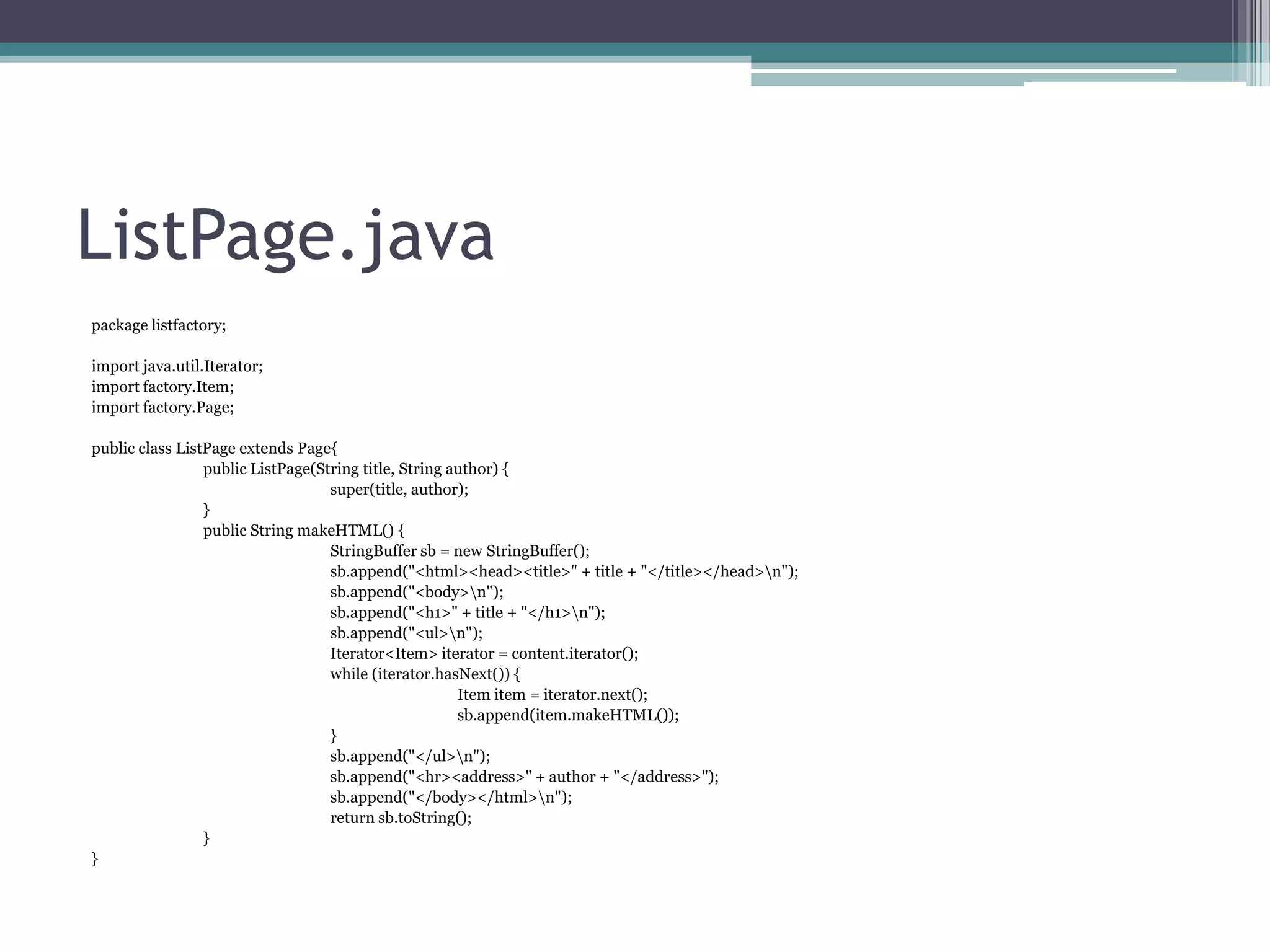

ListPage.java
import java.util.Iterator;
import factory.Item;
public class ListPage extends Page{
public ListPage(String title, String author) {
super(title, author);
}
StringBuffer sb = new StringBuffer();
sb.append("<html><head><title>" + title + "</title></head>n");
sb.append("<body>n");
sb.append("<h1>" + title + "</h1>n");
sb.append("<ul>n");
Iterator<Item> iterator = content.iterator();
while (iterator.hasNext()) {
Item item = iterator.next();
sb.append(item.makeHTML());
}
sb.append("</ul>n");
sb.append("<hr><address>" + author + "</address>");
sb.append("</body></html>n");
return sb.toString();
}
}

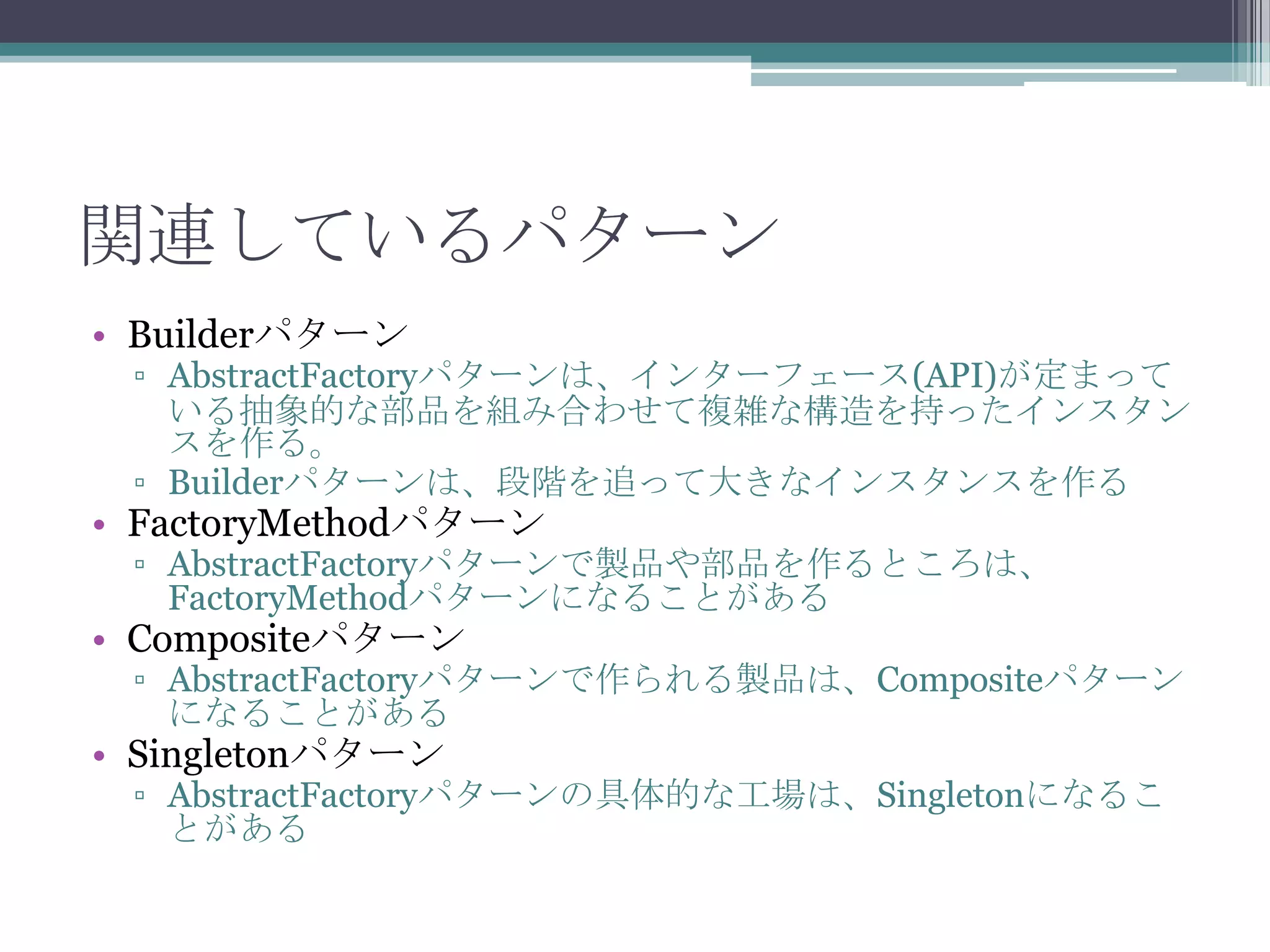

• Builderパターン

▫ AbstractFactoryパターンは、インターフェース(API)が定まって
いる抽象的な部品を組み合わせて複雑な構造を持ったインスタン
スを作る。
▫ Builderパターンは、段階を追って大きなインスタンスを作る

• FactoryMethodパターン

▫ AbstractFactoryパターンで製品や部品を作るところは、
FactoryMethodパターンになることがある

• Compositeパターン

▫ AbstractFactoryパターンで作られる製品は、Compositeパターン
になることがある


▫ AbstractFactoryパターンの具体的な工場は、Singletonになるこ
とがある

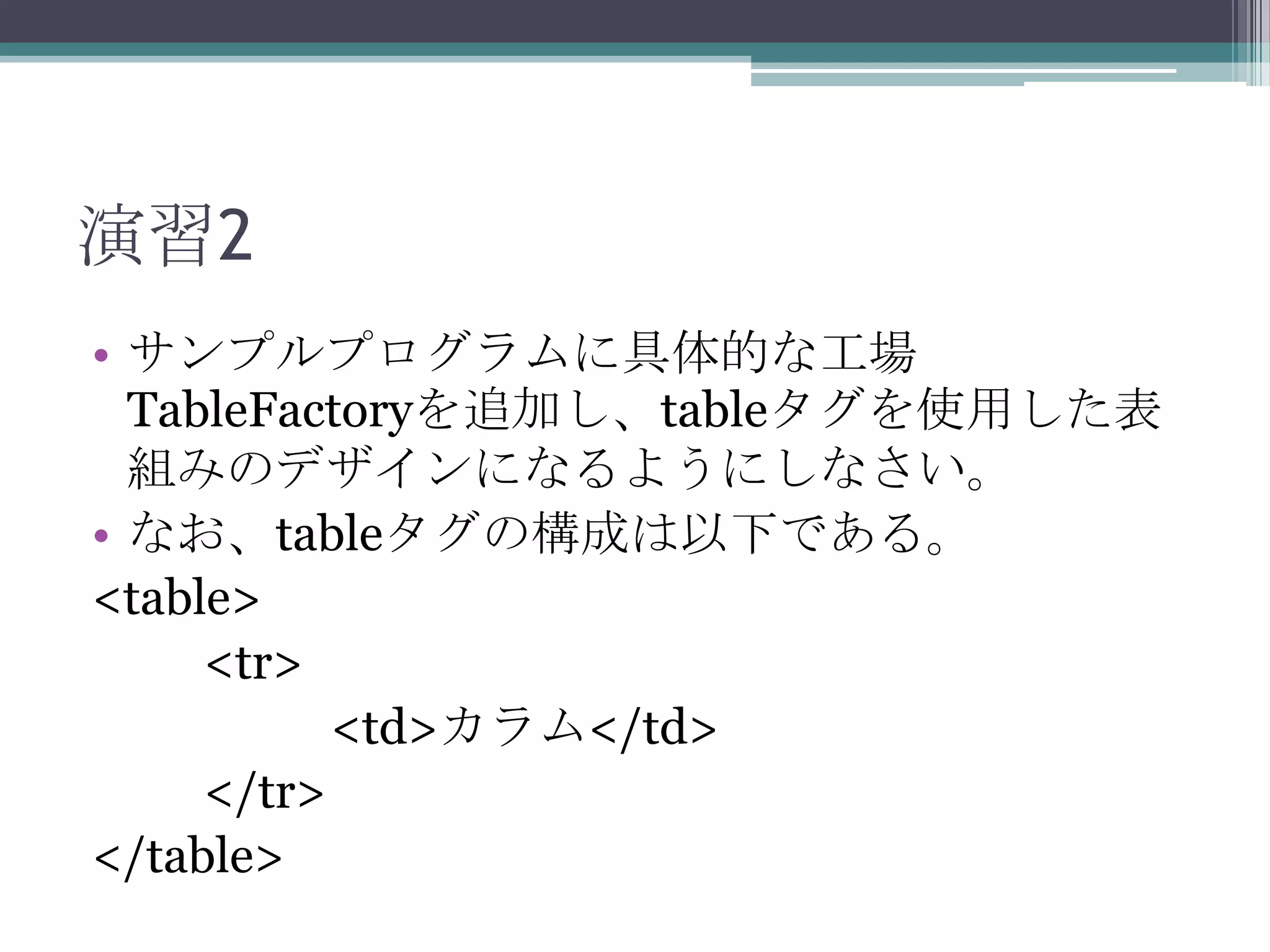

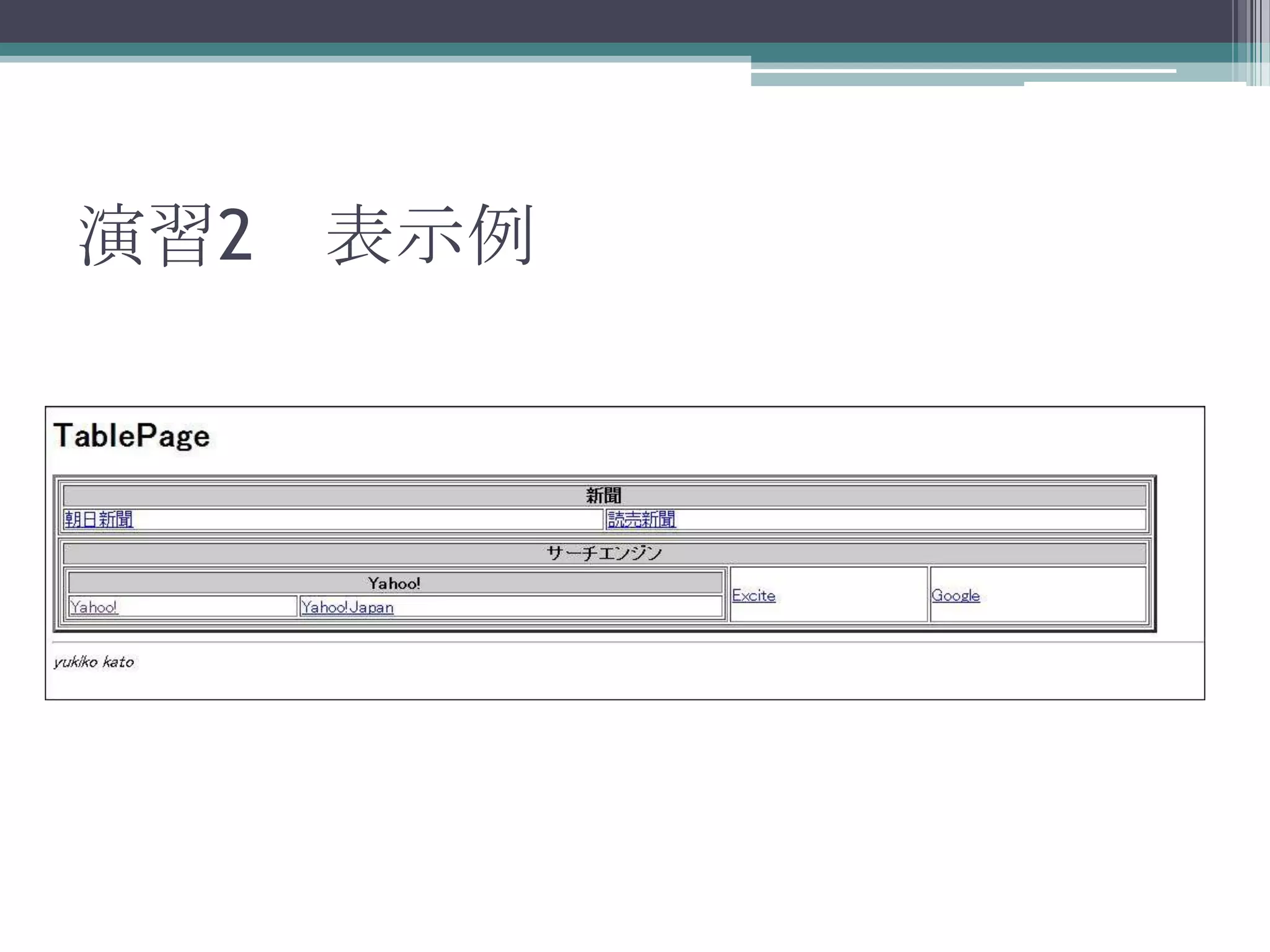

演習2
• サンプルプログラムに具体的な工場
TableFactoryを追加し、tableタグを使用した表
組みのデザインになるようにしなさい。
• なお、tableタグの構成は以下である。
<table>
<tr>
<td>カラム</td>
</tr>
</table>

状態をクラスとして表現する

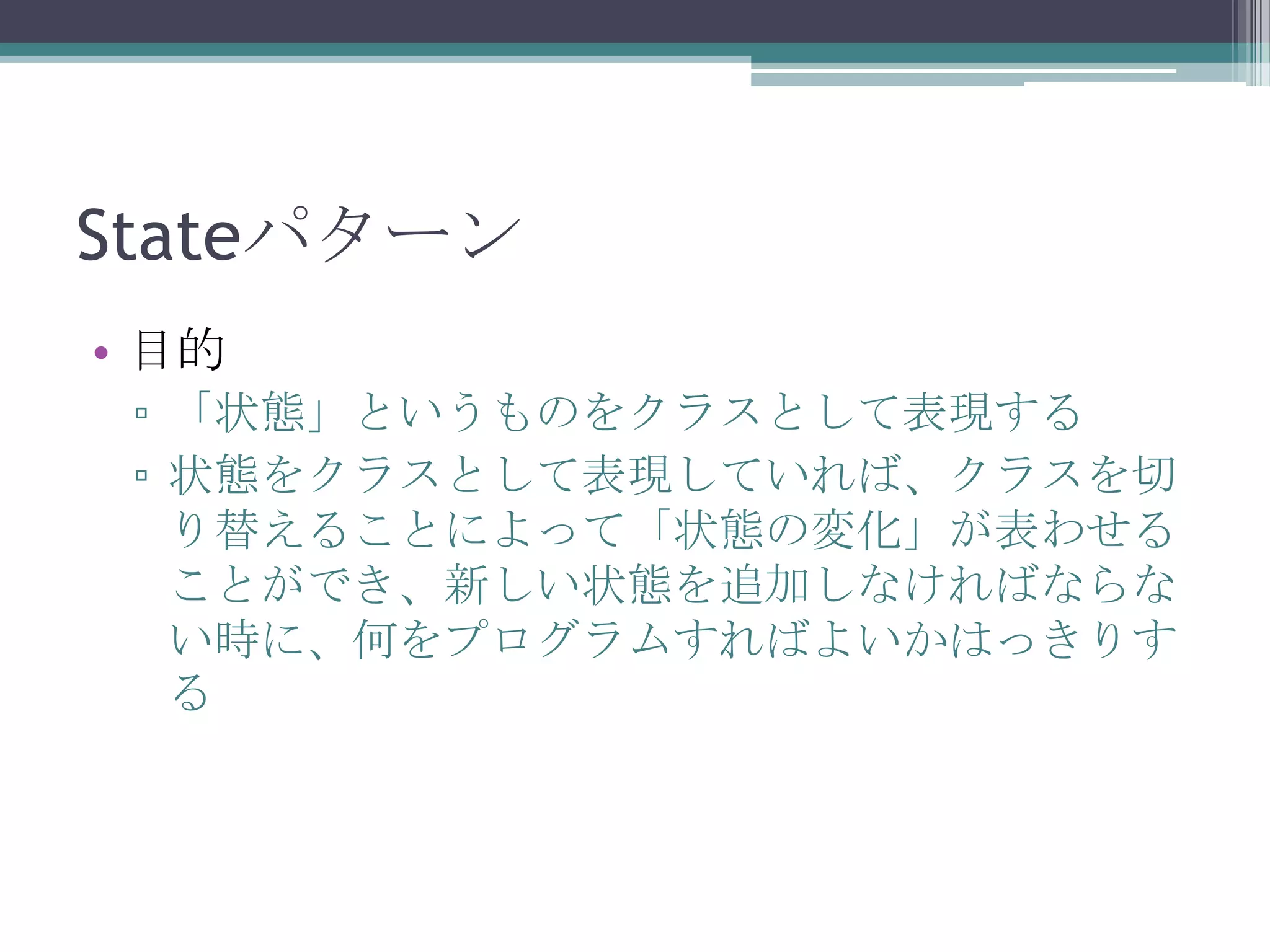

Stateパターン
• 目的
▫ 「状態」というものをクラスとして表現する
▫ 状態をクラスとして表現していれば、クラスを切
り替えることによって「状態の変化」が表わせる
ことができ、新しい状態を追加しなければならな
い時に、何をプログラムすればよいかはっきりす
る

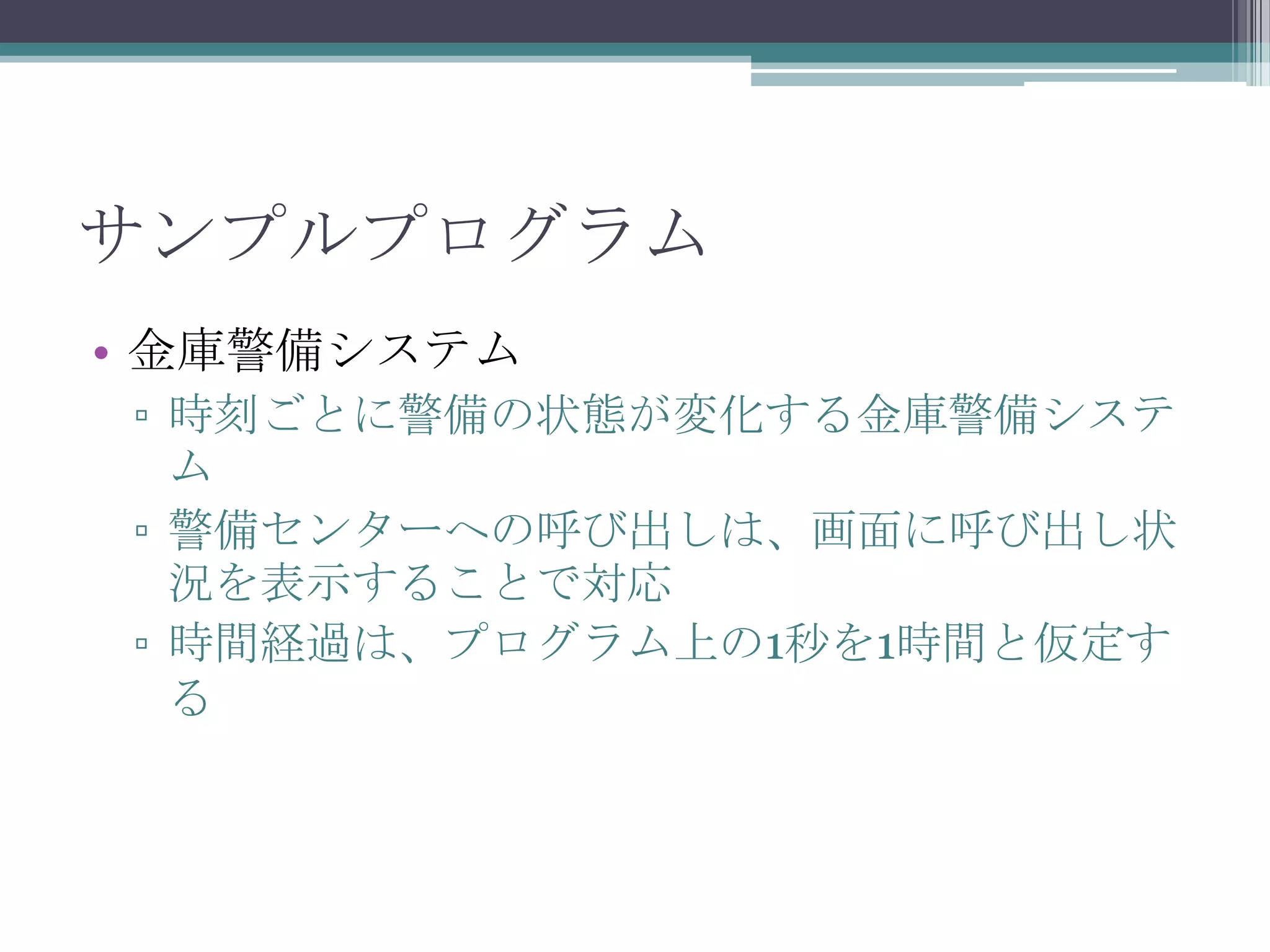

サンプルプログラム
• 金庫警備システム
▫ 時刻ごとに警備の状態が変化する金庫警備システ
ム
▫ 警備センターへの呼び出しは、画面に呼び出し状
況を表示することで対応
▫ 時間経過は、プログラム上の1秒を1時間と仮定す
る

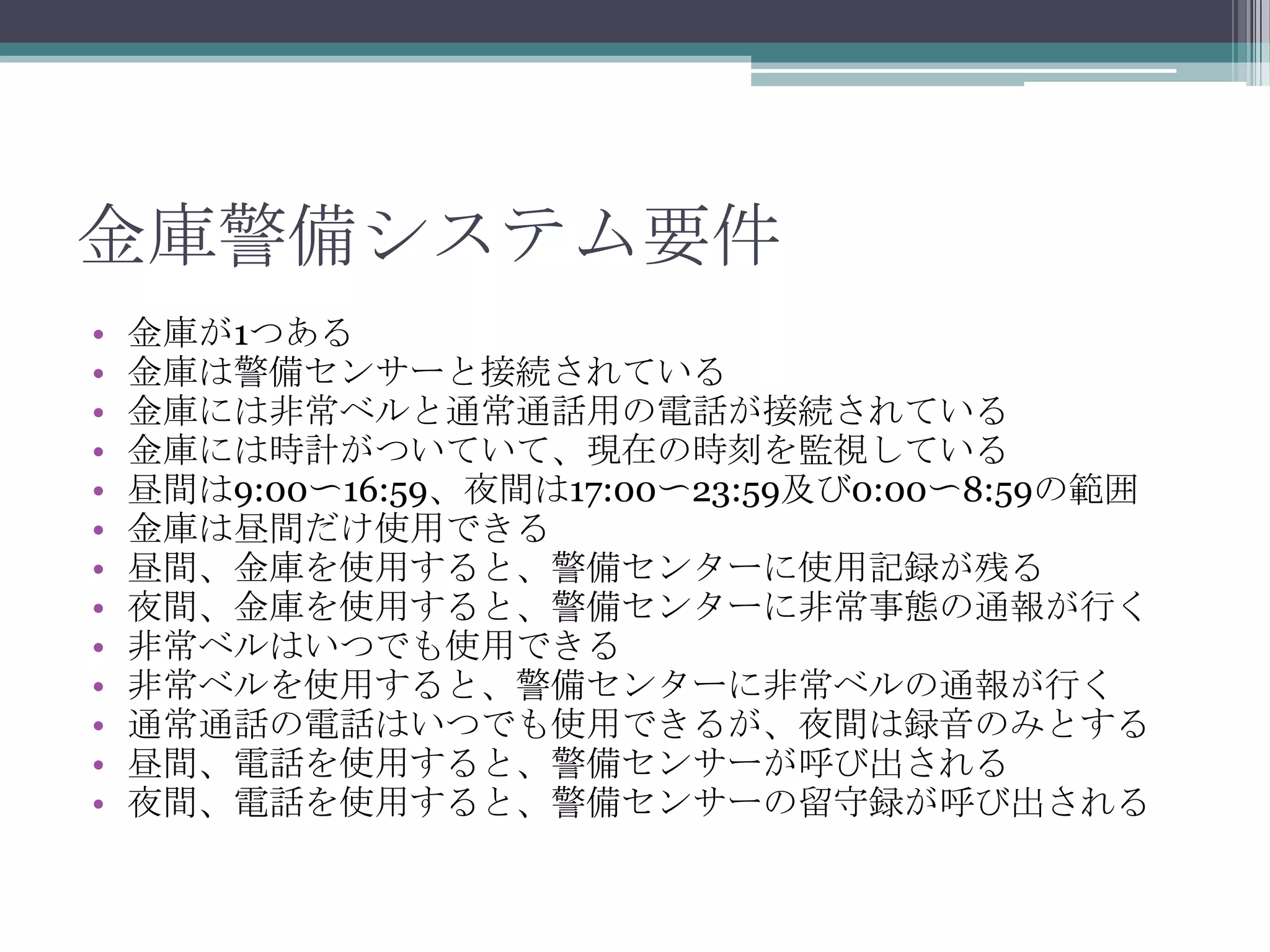

金庫警備システム要件
•
•
•
•
•
•
•
•
•
•
•
•
•

金庫が1つある
金庫は警備センサーと接続されている
金庫には非常ベルと通常通話用の電話が接続されている
金庫には時計がついていて、現在の時刻を監視している
昼間は9:00〜16:59、夜間は17:00〜23:59及び0:00〜8:59の範囲
金庫は昼間だけ使用できる
昼間、金庫を使用すると、警備センターに使用記録が残る
夜間、金庫を使用すると、警備センターに非常事態の通報が行く
非常ベルはいつでも使用できる
非常ベルを使用すると、警備センターに非常ベルの通報が行く
通常通話の電話はいつでも使用できるが、夜間は録音のみとする
昼間、電話を使用すると、警備センサーが呼び出される
夜間、電話を使用すると、警備センサーの留守録が呼び出される

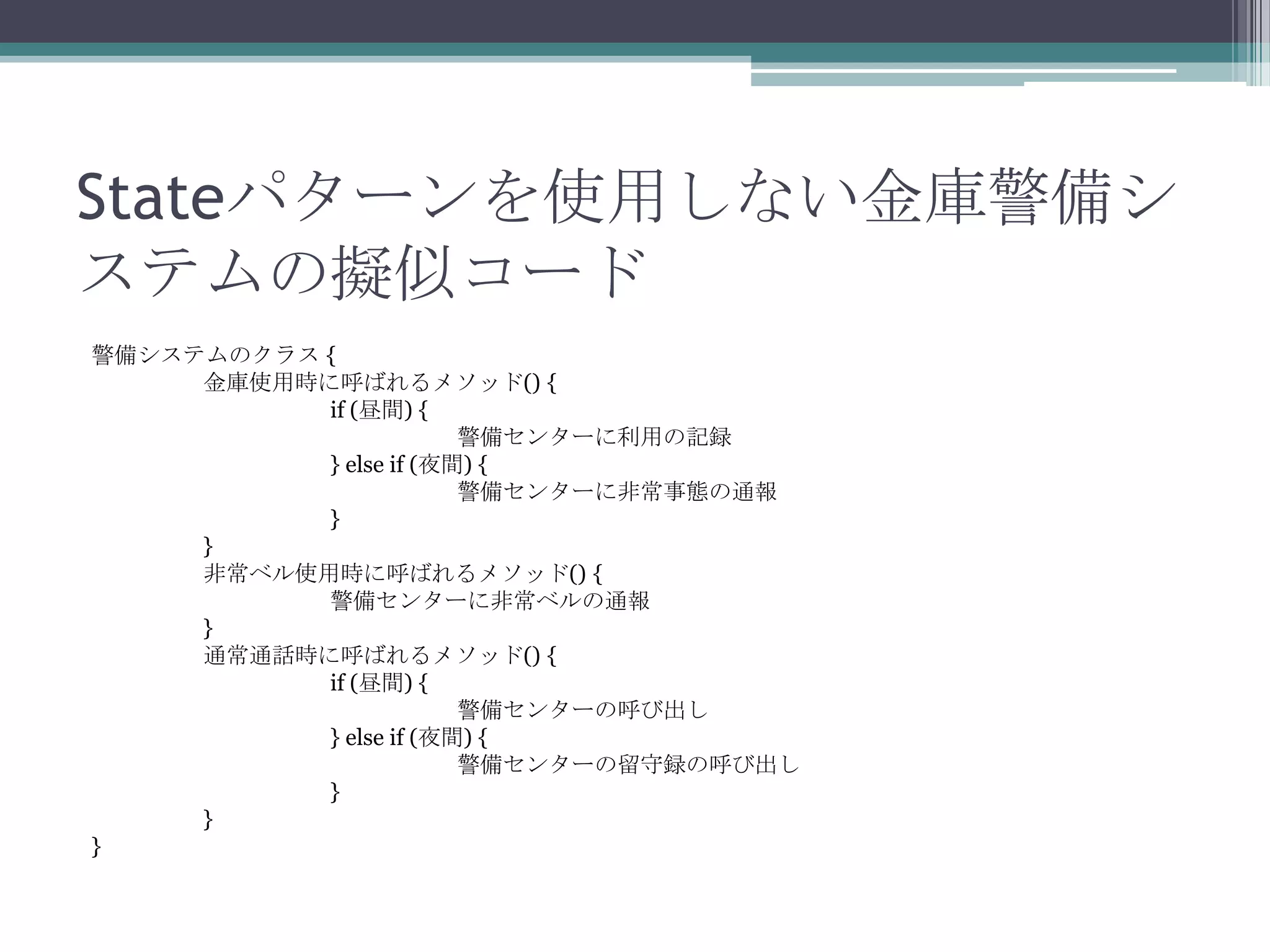

Stateパターンを使用しない金庫警備シ
ステムの擬似コード
警備システムのクラス {
金庫使用時に呼ばれるメソッド() {
if (昼間) {
警備センターに利用の記録
} else if (夜間) {
警備センターに非常事態の通報
}
}
非常ベル使用時に呼ばれるメソッド() {
警備センターに非常ベルの通報
}
通常通話時に呼ばれるメソッド() {
if (昼間) {
警備センターの呼び出し
} else if (夜間) {
警備センターの留守録の呼び出し
}
}
}

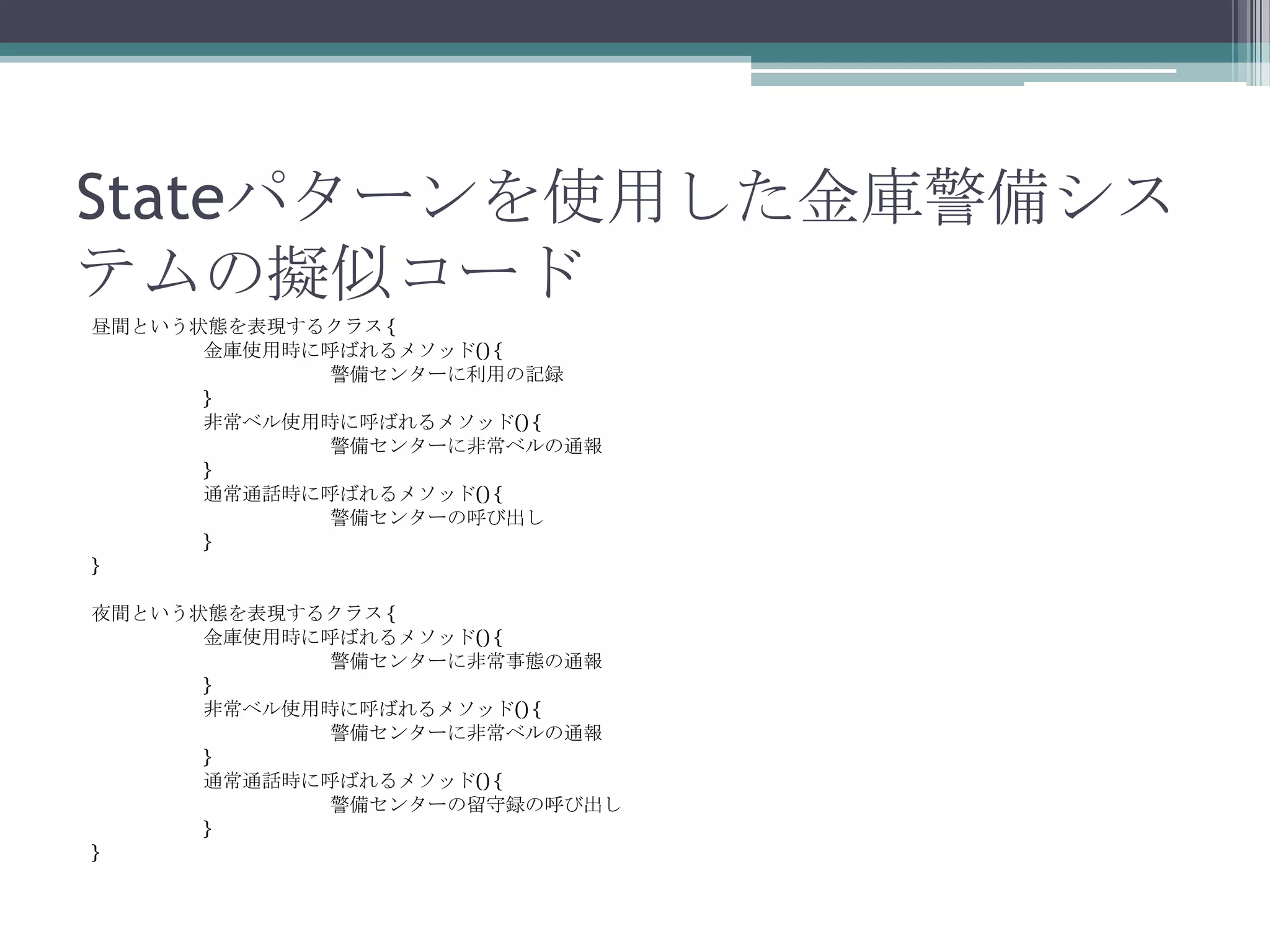

Stateパターンを使用した金庫警備シス
テムの擬似コード
昼間という状態を表現するクラス {
警備センターに利用の記録
}
}
警備センターの呼び出し
}
}
夜間という状態を表現するクラス {
警備センターに非常事態の通報
}
}
警備センターの留守録の呼び出し
}
}

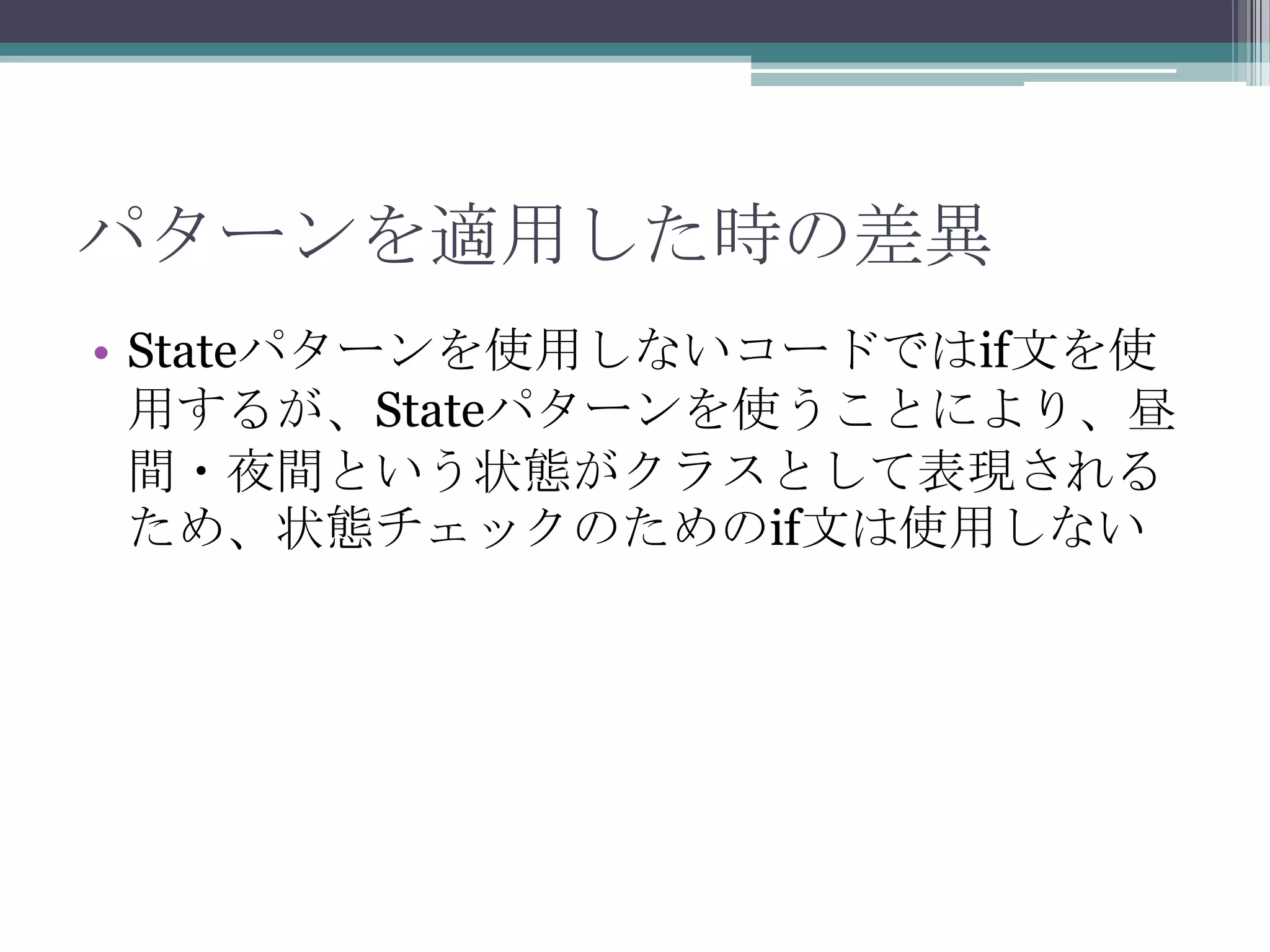

パターンを適用した時の差異
• Stateパターンを使用しないコードではif文を使
用するが、Stateパターンを使うことにより、昼
間・夜間という状態がクラスとして表現される
ため、状態チェックのためのif文は使用しない

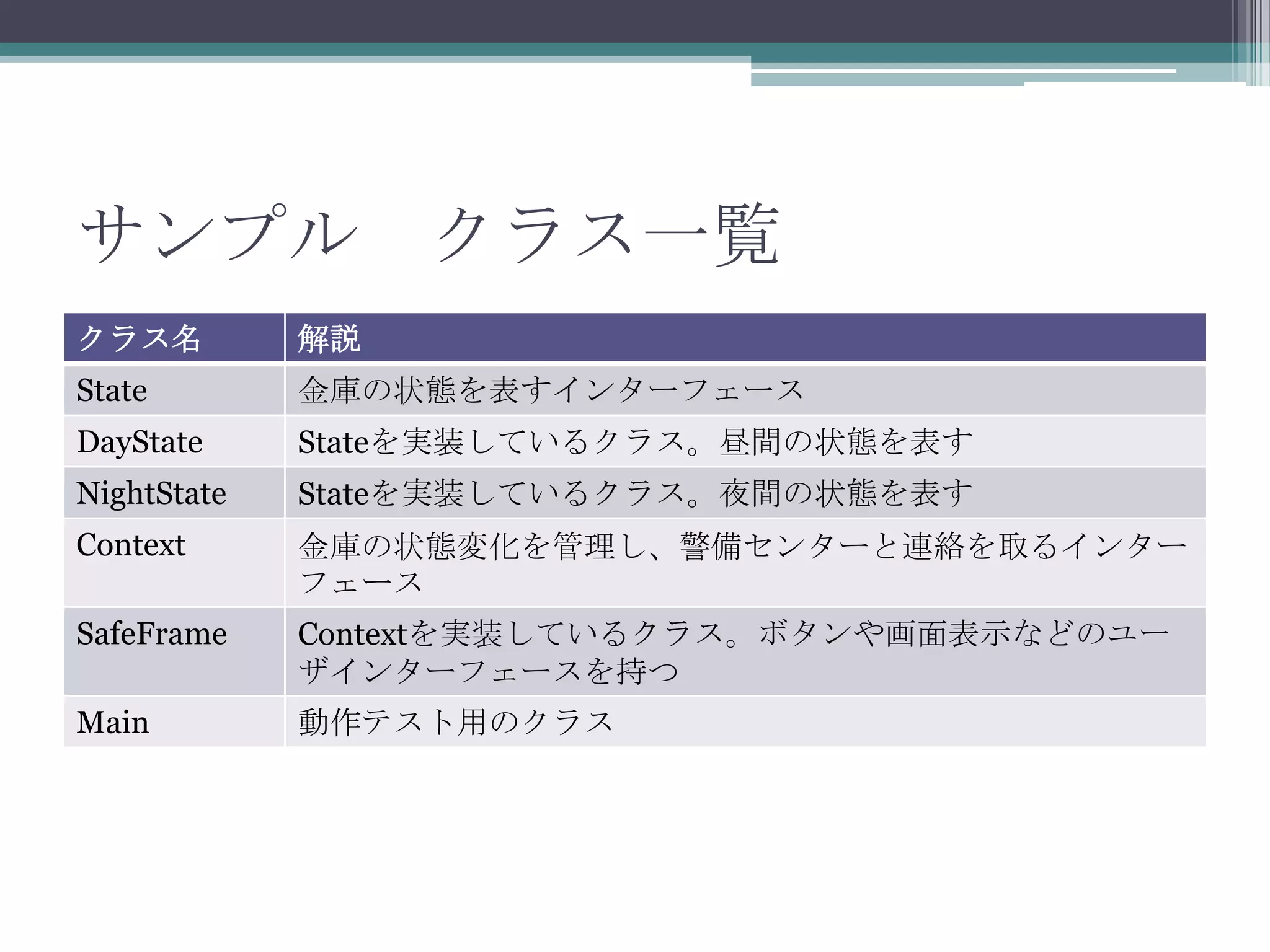

クラス名

解説

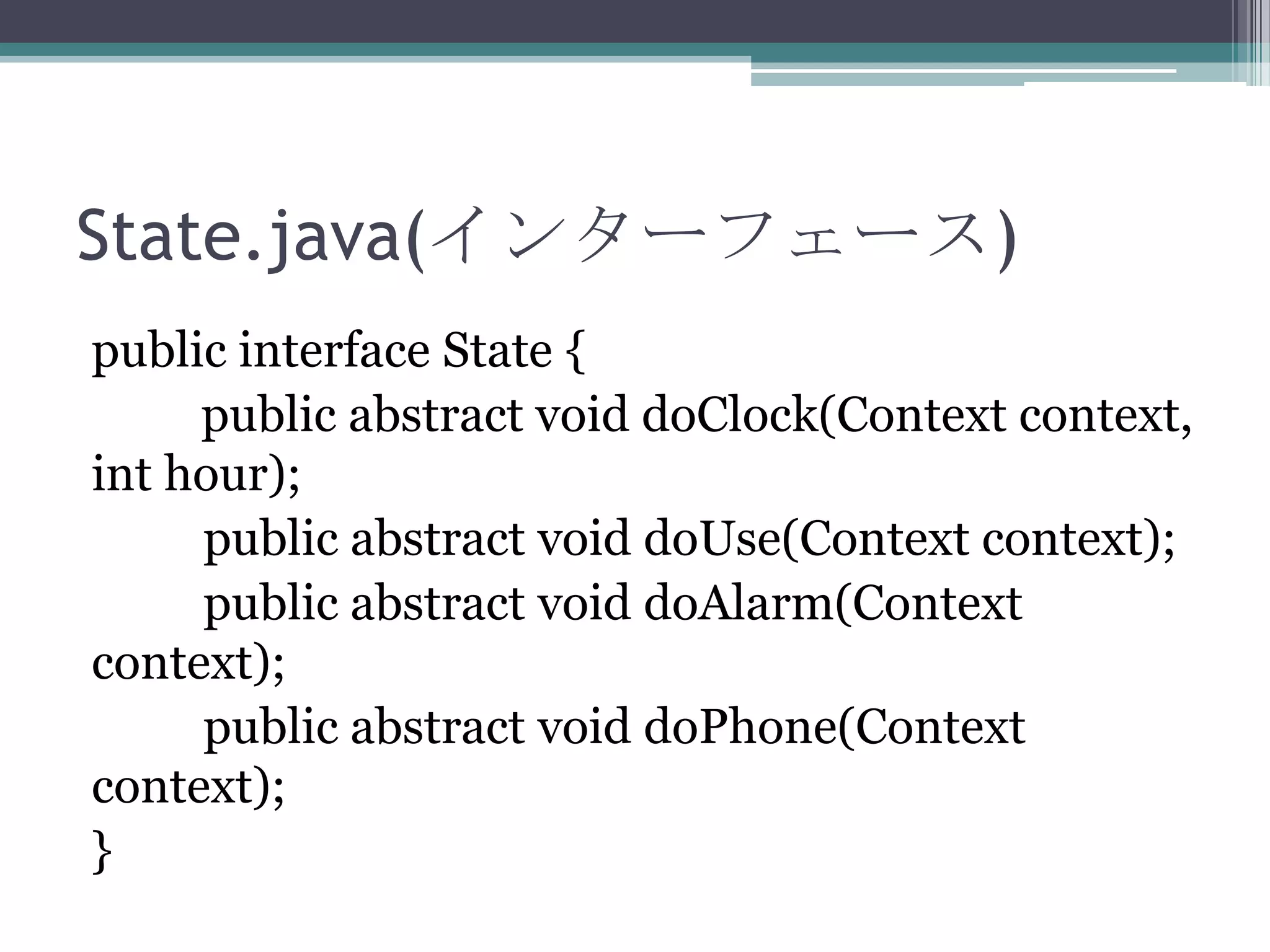

State

金庫の状態を表すインターフェース

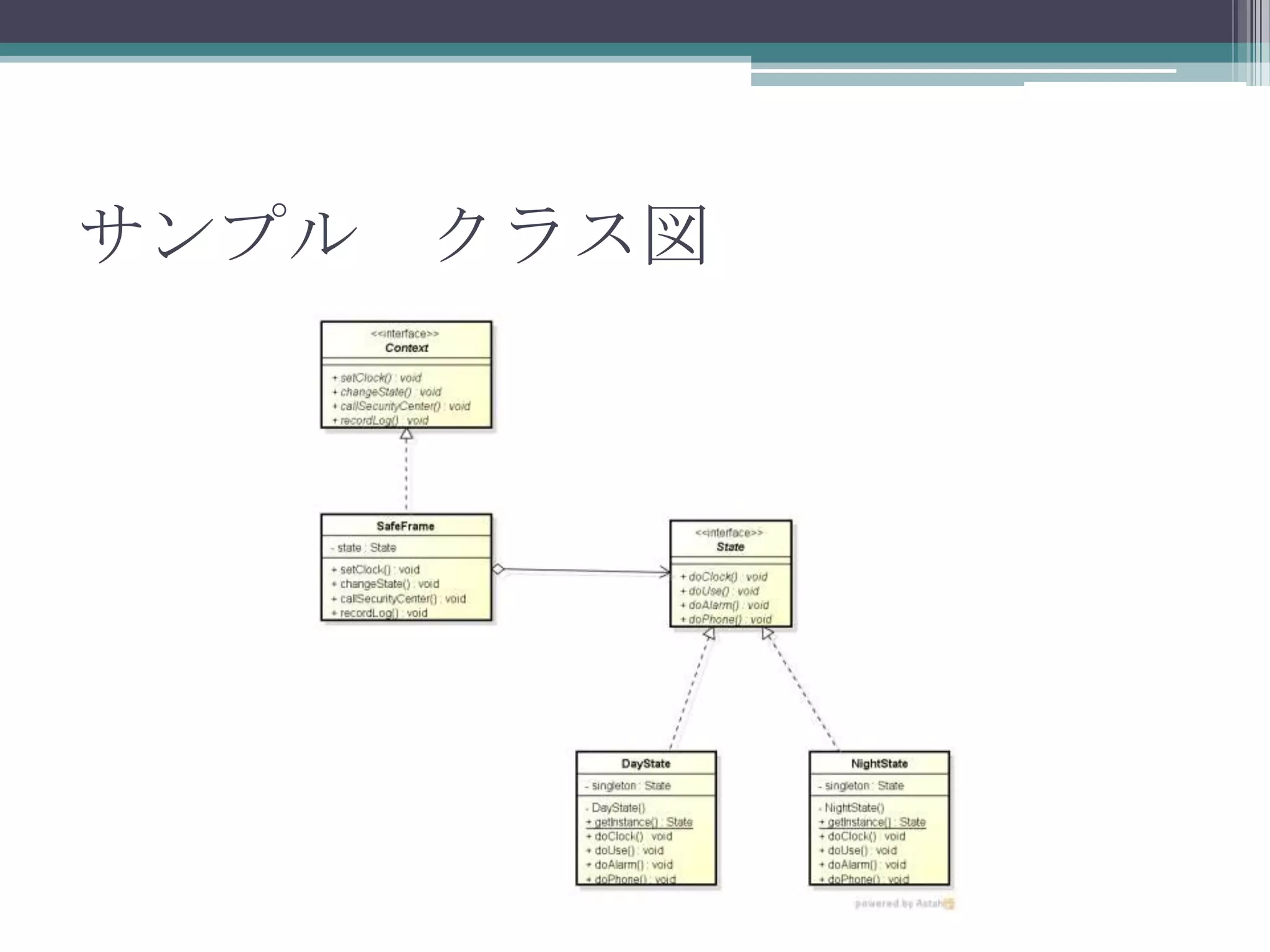

DayState

Stateを実装しているクラス。昼間の状態を表す

NightState

Stateを実装しているクラス。夜間の状態を表す

Context

金庫の状態変化を管理し、警備センターと連絡を取るインター
フェース

SafeFrame

Contextを実装しているクラス。ボタンや画面表示などのユー
ザインターフェースを持つ

Main


State.java(インターフェース)
public interface State {
public abstract void doClock(Context context,
int hour);
public abstract void doUse(Context context);
public abstract void doAlarm(Context
context);
public abstract void doPhone(Context
context);
}

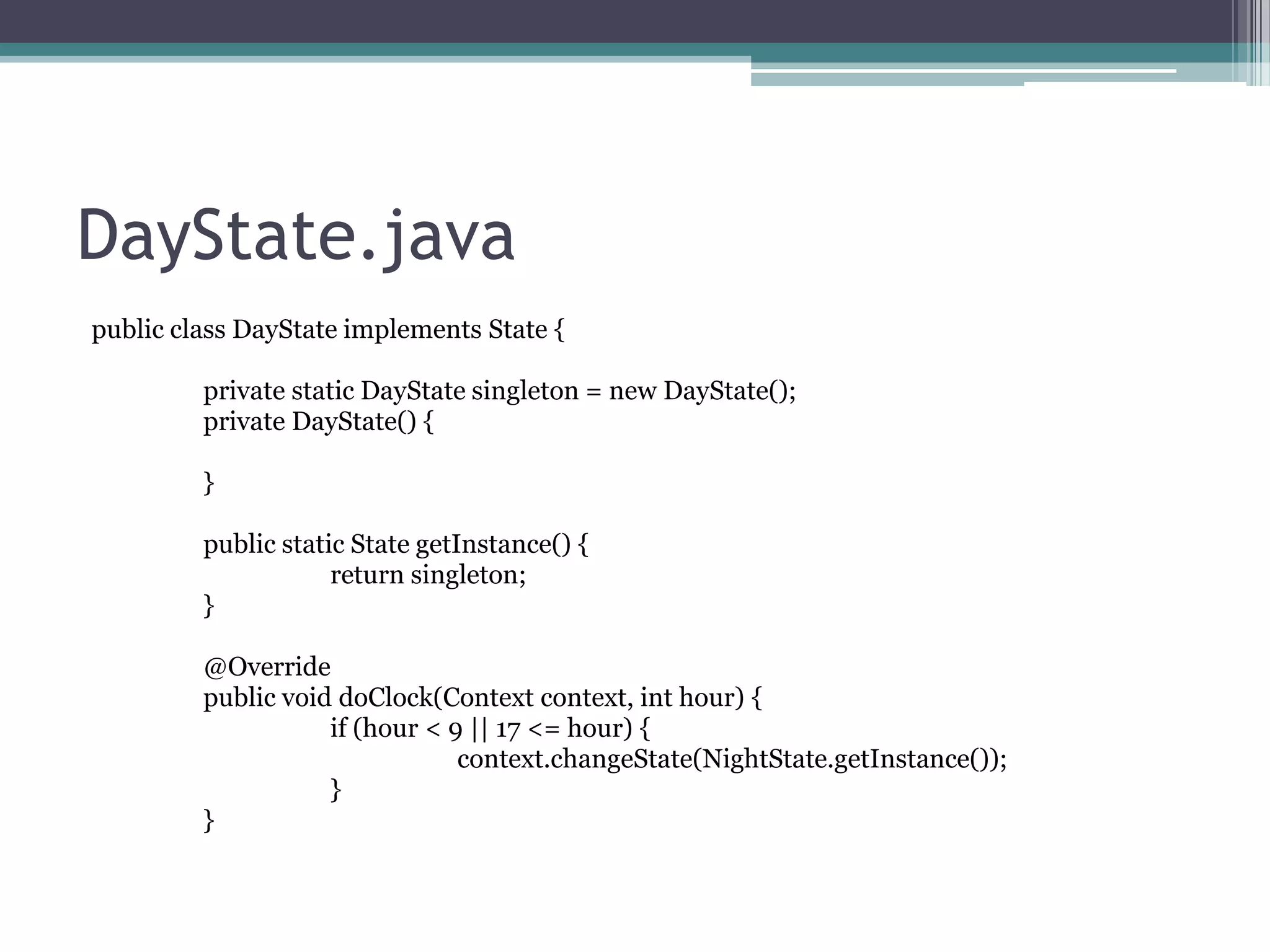

DayState.java
public class DayState implements State {
private static DayState singleton = new DayState();
private DayState() {
}

public static State getInstance() {
return singleton;
}
@Override
public void doClock(Context context, int hour) {
if (hour < 9 || 17 <= hour) {
context.changeState(NightState.getInstance());
}
}

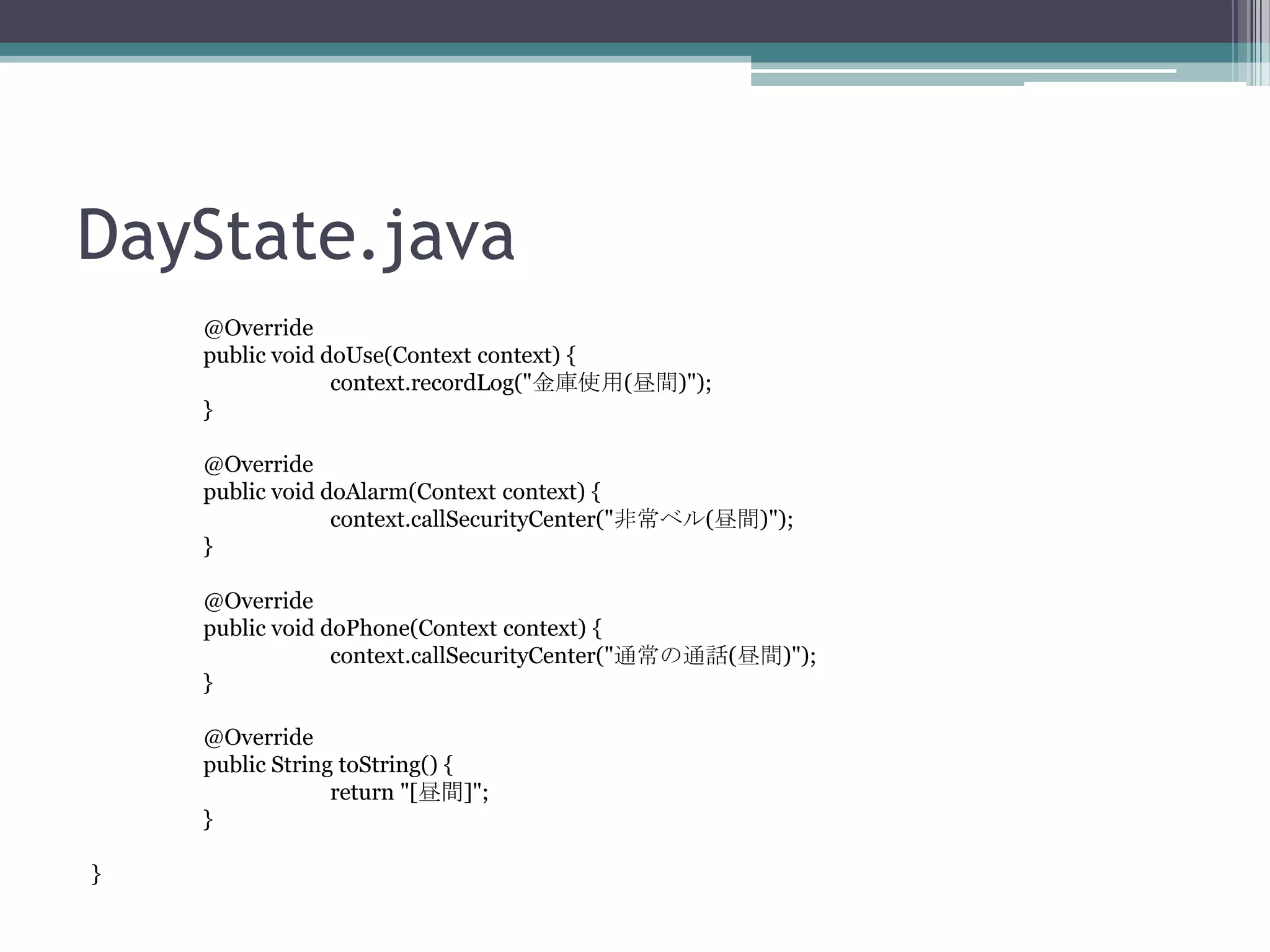

DayState.java
@Override
public void doUse(Context context) {
context.recordLog("金庫使用(昼間)");
}
@Override
public void doAlarm(Context context) {
context.callSecurityCenter("非常ベル(昼間)");
}
@Override
public void doPhone(Context context) {
context.callSecurityCenter("通常の通話(昼間)");
}
@Override
public String toString() {
return "[昼間]";
}
}

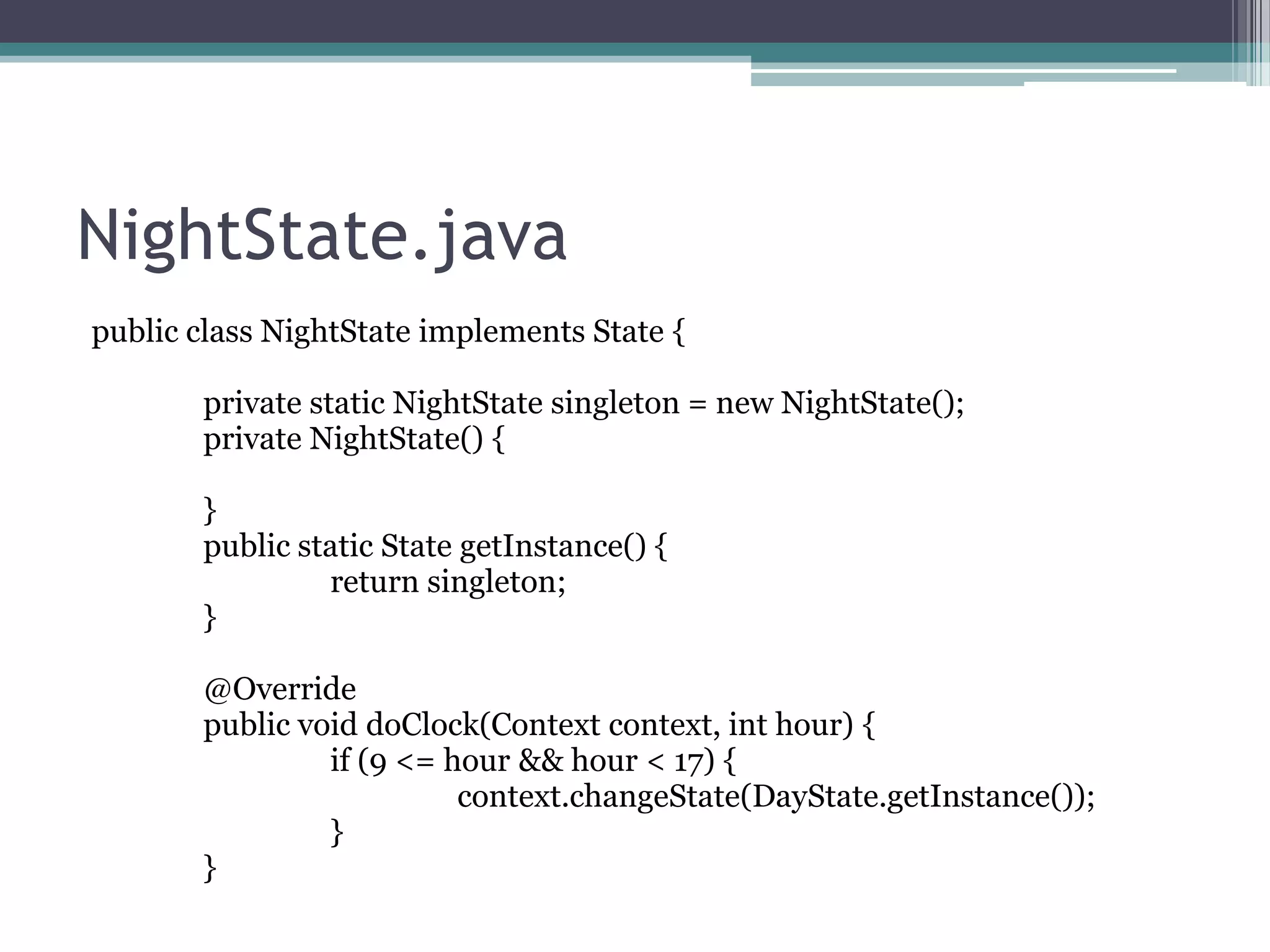

NightState.java
public class NightState implements State {
private static NightState singleton = new NightState();
private NightState() {
}
public static State getInstance() {
return singleton;
}
@Override
public void doClock(Context context, int hour) {
if (9 <= hour && hour < 17) {
context.changeState(DayState.getInstance());
}
}

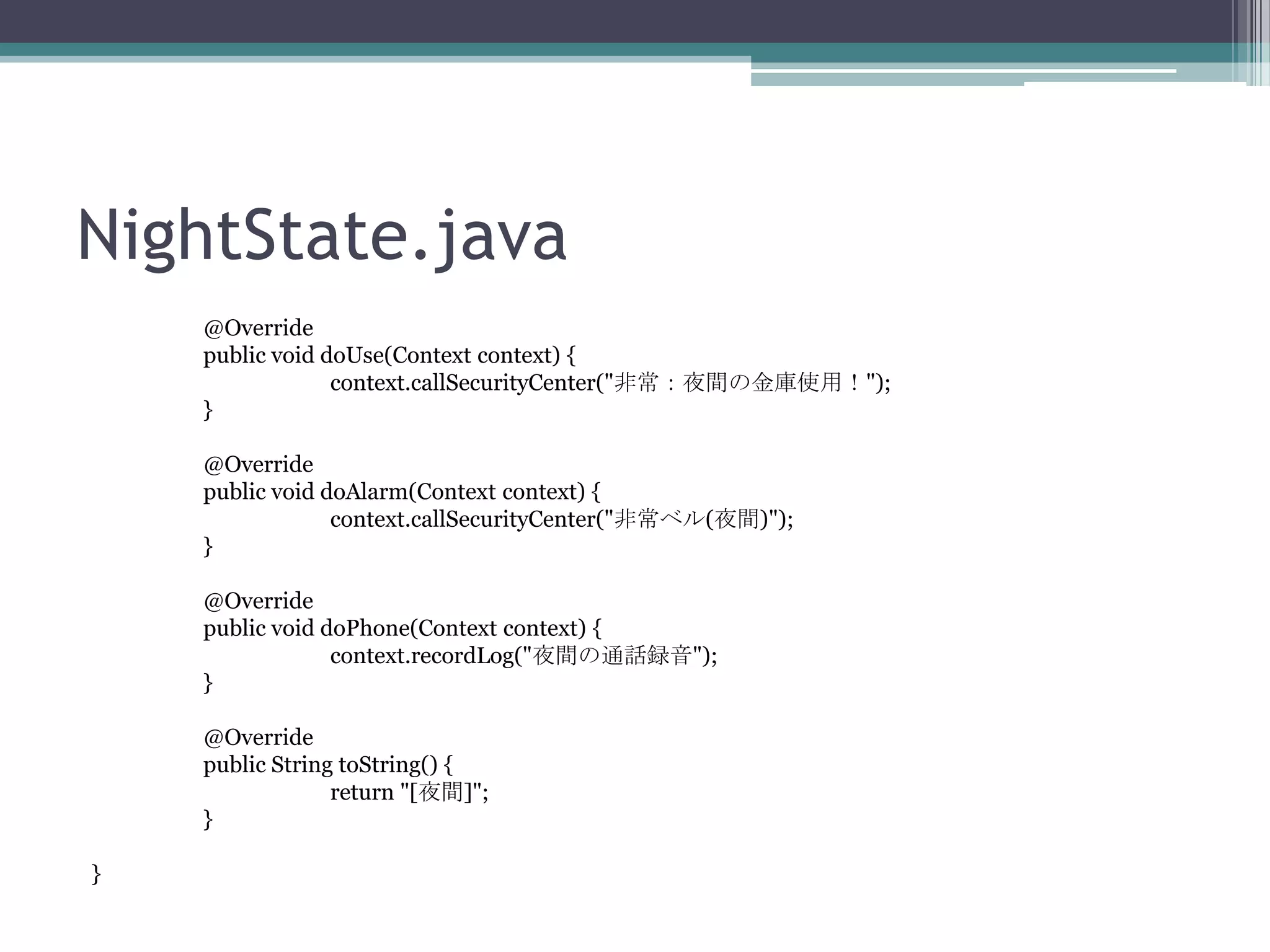

NightState.java
@Override
public void doUse(Context context) {
context.callSecurityCenter("非常：夜間の金庫使用！");
}
@Override
public void doAlarm(Context context) {
context.callSecurityCenter("非常ベル(夜間)");
}
@Override
public void doPhone(Context context) {
context.recordLog("夜間の通話録音");
}
@Override
public String toString() {
return "[夜間]";
}
}

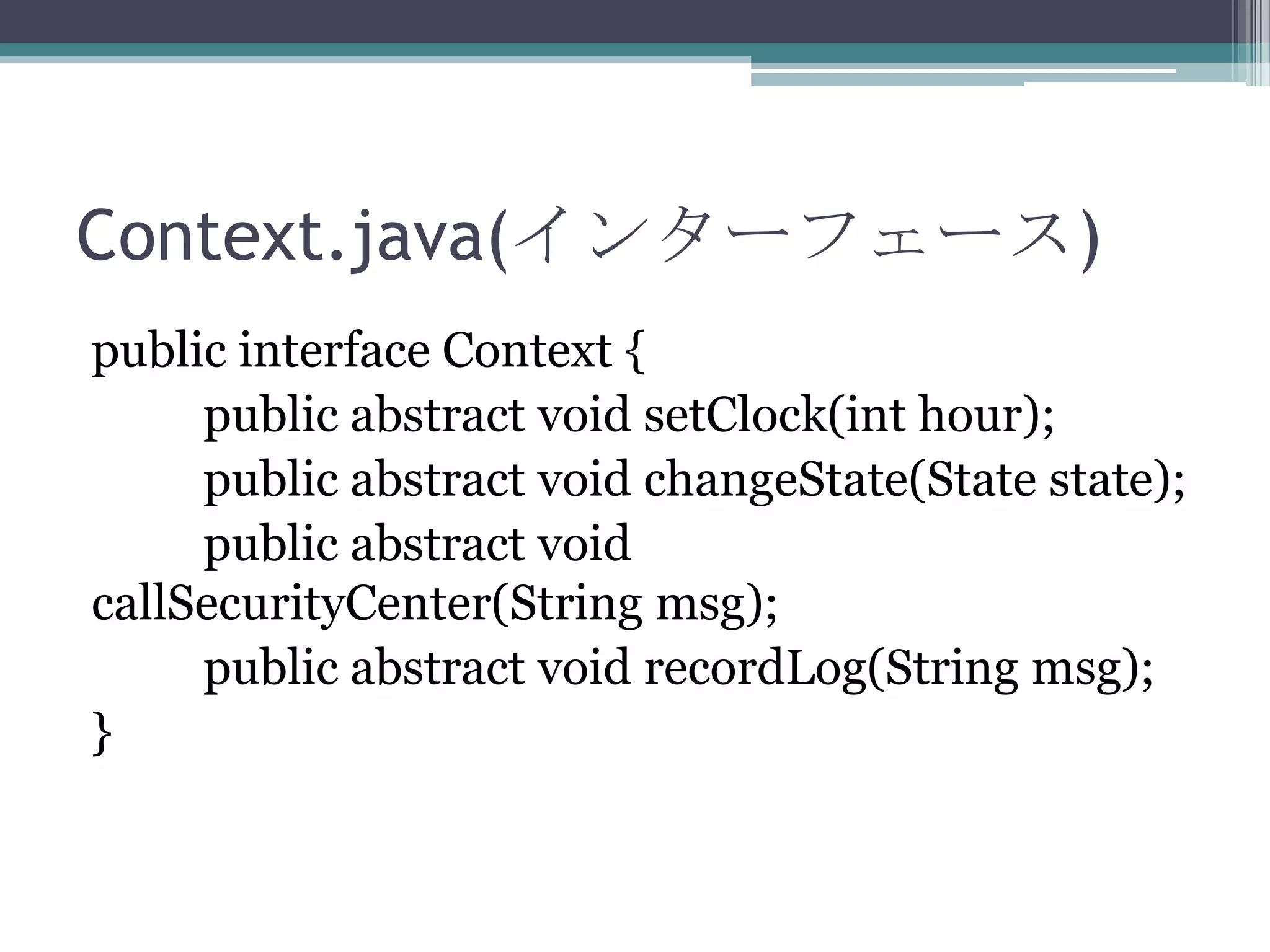

Context.java(インターフェース)
public interface Context {
public abstract void setClock(int hour);
public abstract void changeState(State state);
public abstract void
callSecurityCenter(String msg);
public abstract void recordLog(String msg);
}

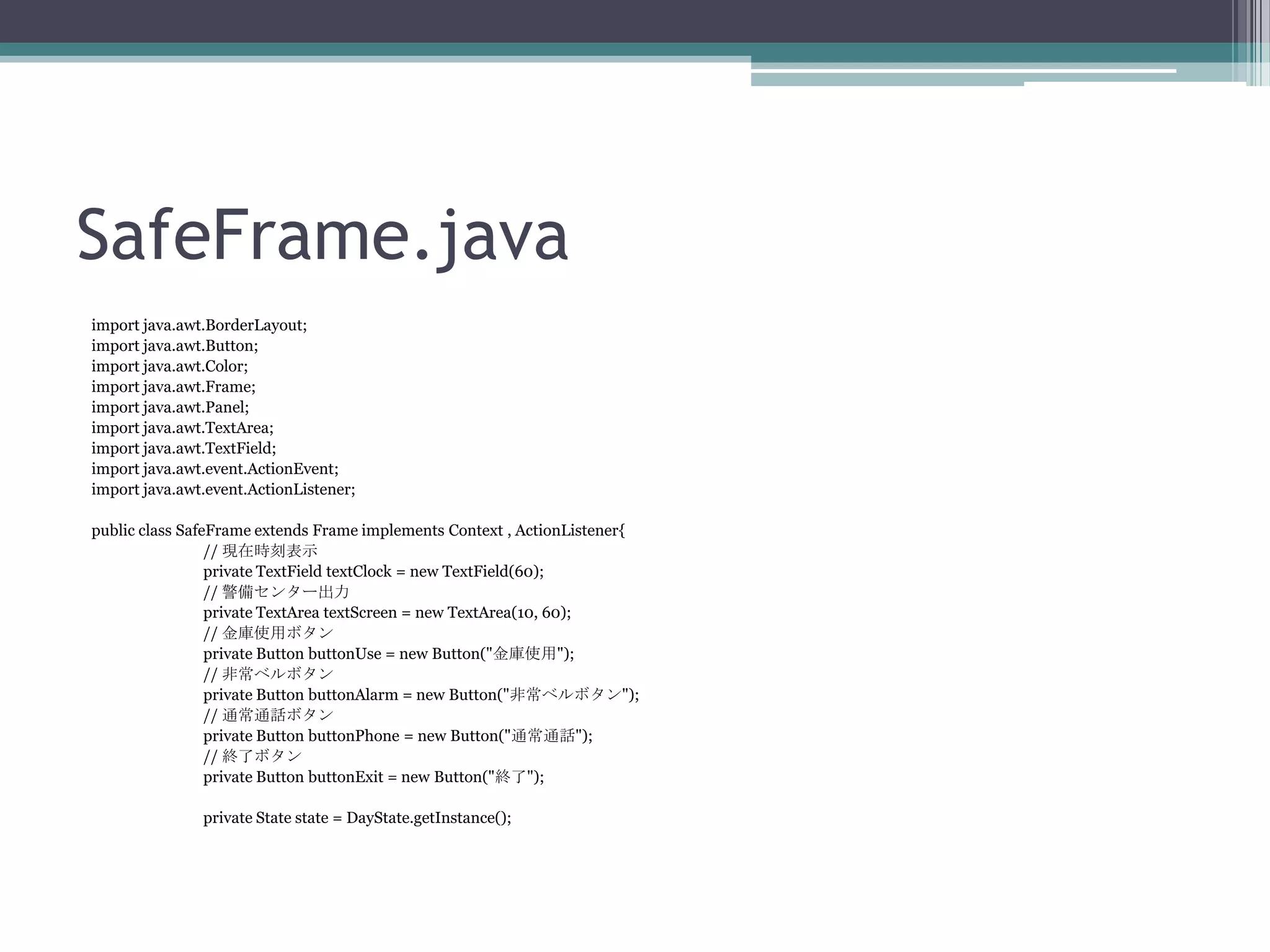

SafeFrame.java
import java.awt.BorderLayout;
import java.awt.Button;
import java.awt.Color;
import java.awt.Frame;
import java.awt.Panel;
import java.awt.TextArea;
import java.awt.TextField;
import java.awt.event.ActionEvent;
import java.awt.event.ActionListener;
public class SafeFrame extends Frame implements Context , ActionListener{
// 現在時刻表示
private TextField textClock = new TextField(60);
// 警備センター出力
private TextArea textScreen = new TextArea(10, 60);
// 金庫使用ボタン
private Button buttonUse = new Button("金庫使用");
// 非常ベルボタン
private Button buttonAlarm = new Button("非常ベルボタン");
// 通常通話ボタン
private Button buttonPhone = new Button("通常通話");
// 終了ボタン
private Button buttonExit = new Button("終了");
private State state = DayState.getInstance();

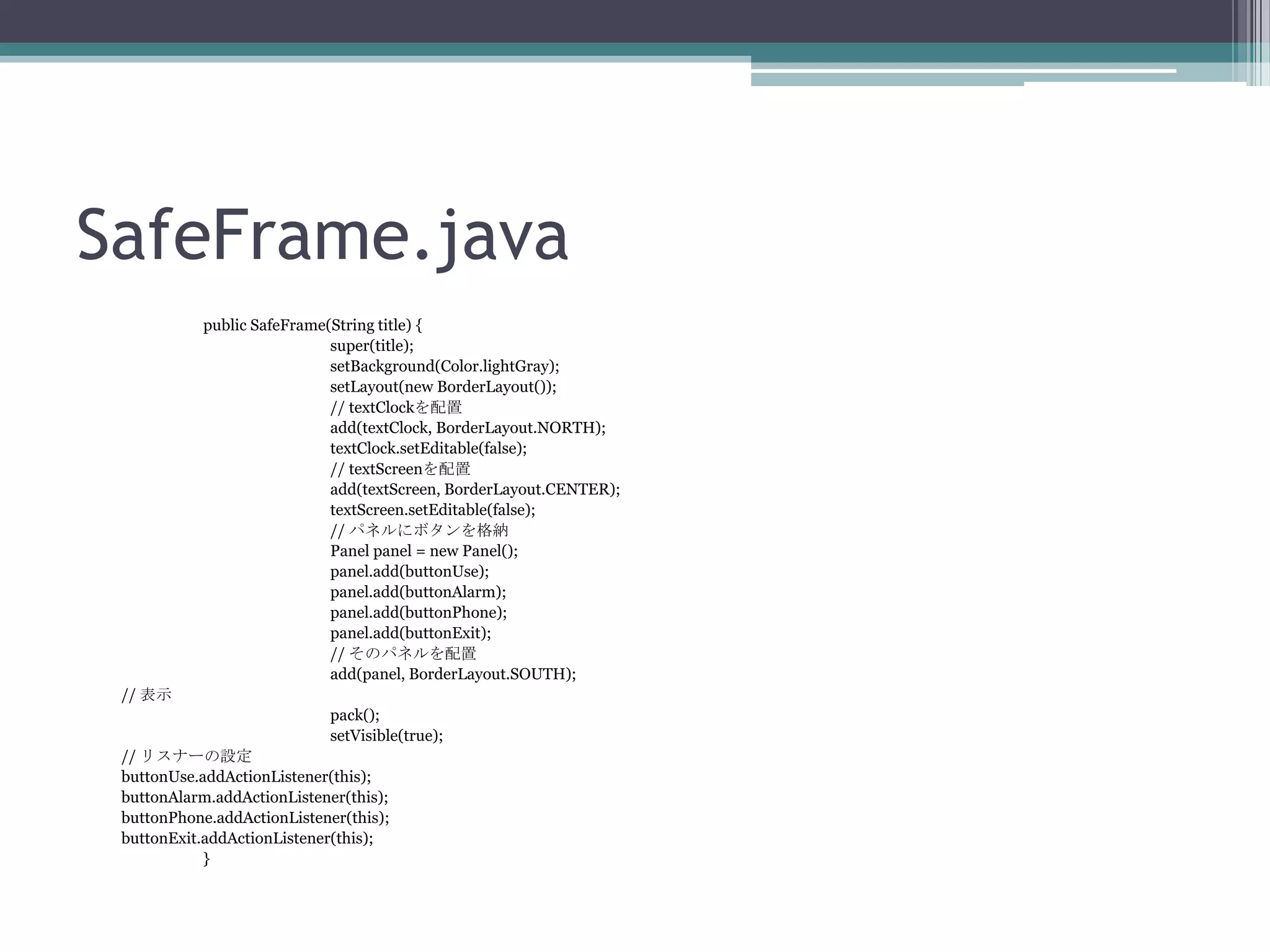

SafeFrame.java
public SafeFrame(String title) {
super(title);
setBackground(Color.lightGray);
setLayout(new BorderLayout());
// textClockを配置
add(textClock, BorderLayout.NORTH);
textClock.setEditable(false);
// textScreenを配置
add(textScreen, BorderLayout.CENTER);
textScreen.setEditable(false);
// パネルにボタンを格納
Panel panel = new Panel();
panel.add(buttonUse);
panel.add(buttonAlarm);
panel.add(buttonPhone);
panel.add(buttonExit);
// そのパネルを配置
add(panel, BorderLayout.SOUTH);
// 表示
pack();
setVisible(true);

// リスナーの設定
buttonUse.addActionListener(this);
buttonAlarm.addActionListener(this);
buttonPhone.addActionListener(this);
buttonExit.addActionListener(this);
}

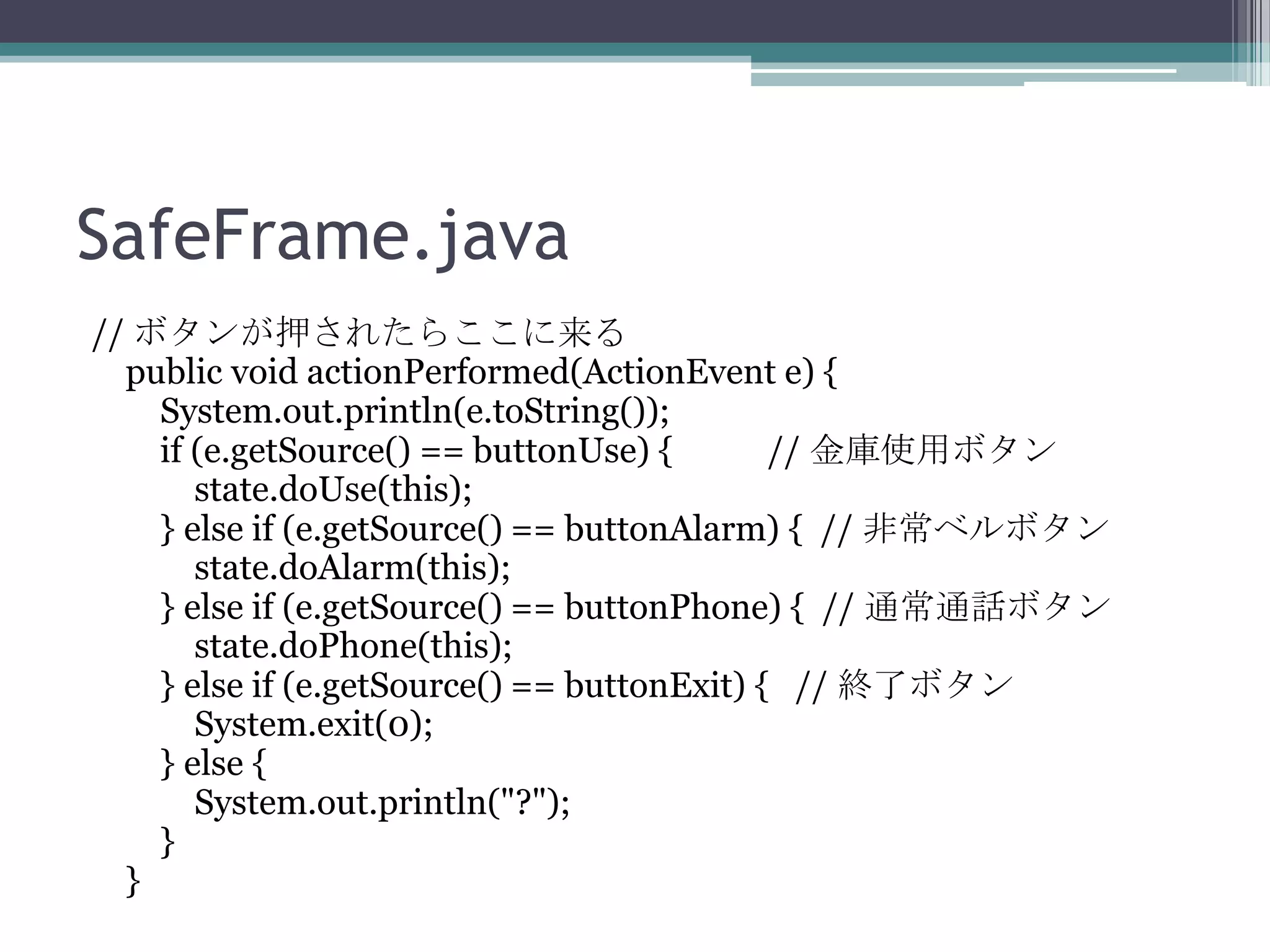

SafeFrame.java
// ボタンが押されたらここに来る
public void actionPerformed(ActionEvent e) {
System.out.println(e.toString());
if (e.getSource() == buttonUse) {
// 金庫使用ボタン
state.doUse(this);
} else if (e.getSource() == buttonAlarm) { // 非常ベルボタン
state.doAlarm(this);
} else if (e.getSource() == buttonPhone) { // 通常通話ボタン
state.doPhone(this);
} else if (e.getSource() == buttonExit) { // 終了ボタン
System.exit(0);
} else {
System.out.println("?");
}
}

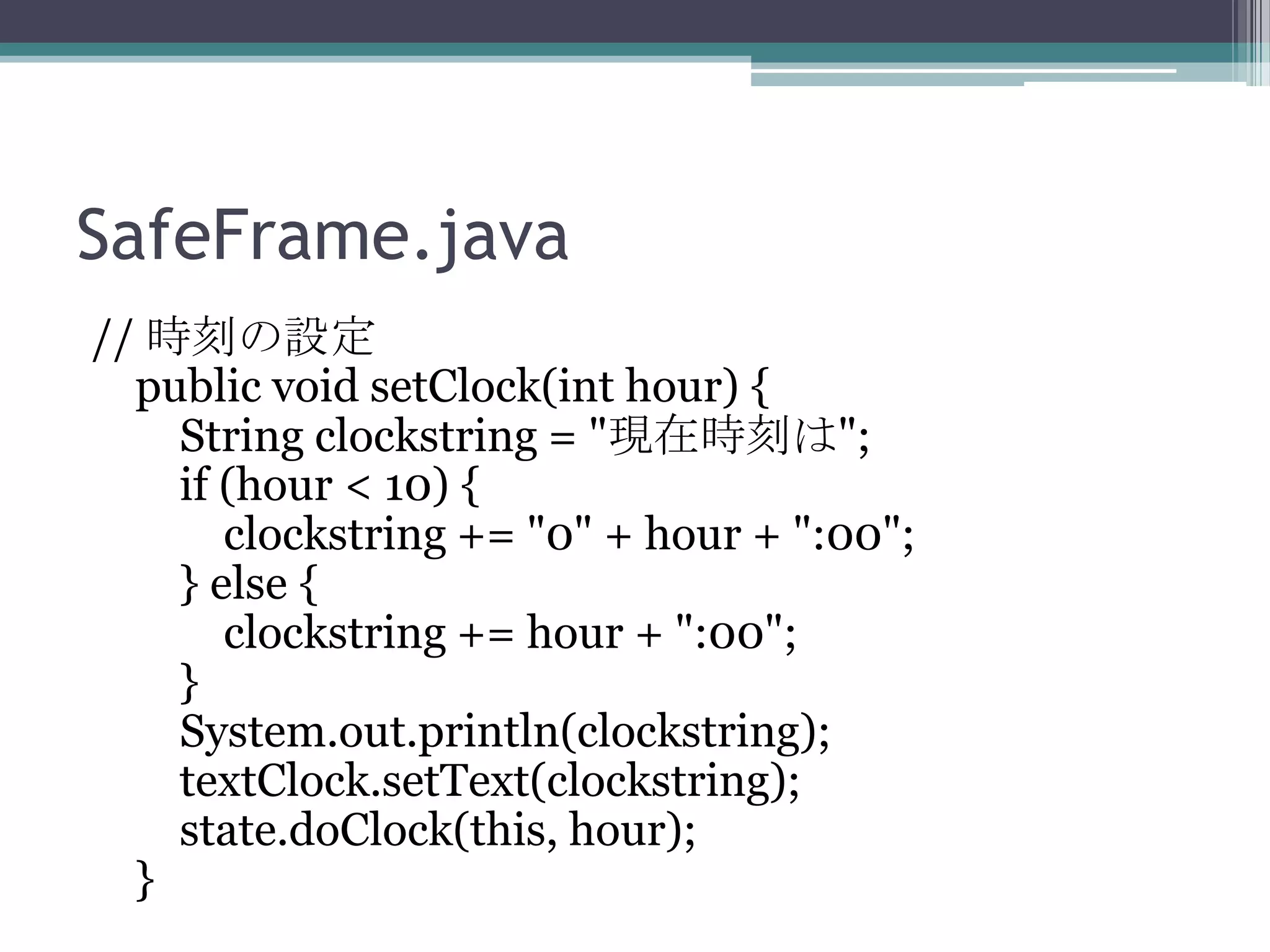

SafeFrame.java
// 時刻の設定
public void setClock(int hour) {
String clockstring = "現在時刻は";
if (hour < 10) {
clockstring += "0" + hour + ":00";
} else {
clockstring += hour + ":00";
}
System.out.println(clockstring);
textClock.setText(clockstring);
state.doClock(this, hour);
}

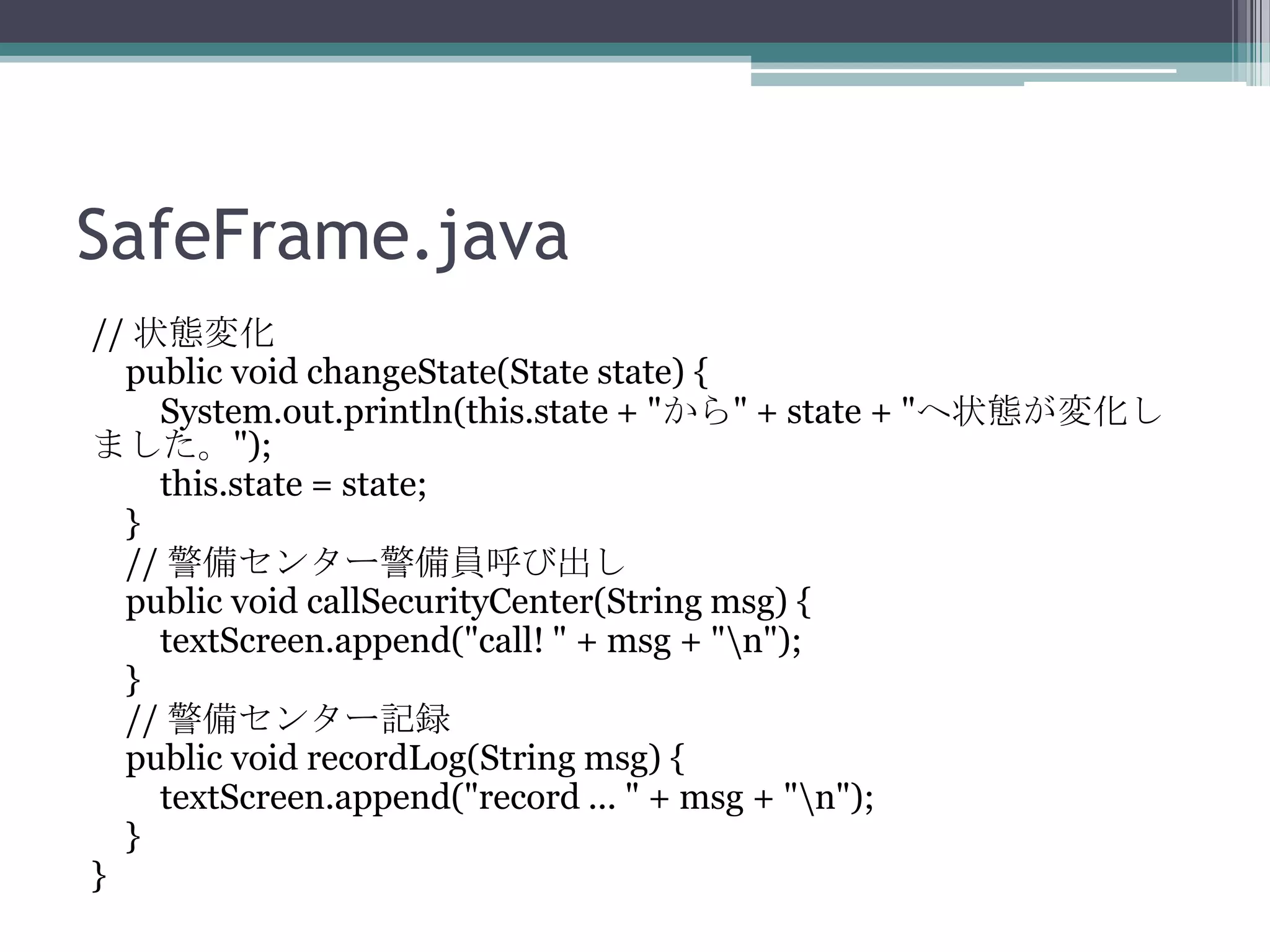

SafeFrame.java
// 状態変化
public void changeState(State state) {
System.out.println(this.state + "から" + state + "へ状態が変化し
ました。");
this.state = state;
}
// 警備センター警備員呼び出し
public void callSecurityCenter(String msg) {
textScreen.append("call! " + msg + "n");
}
// 警備センター記録
public void recordLog(String msg) {
textScreen.append("record ... " + msg + "n");
}
}

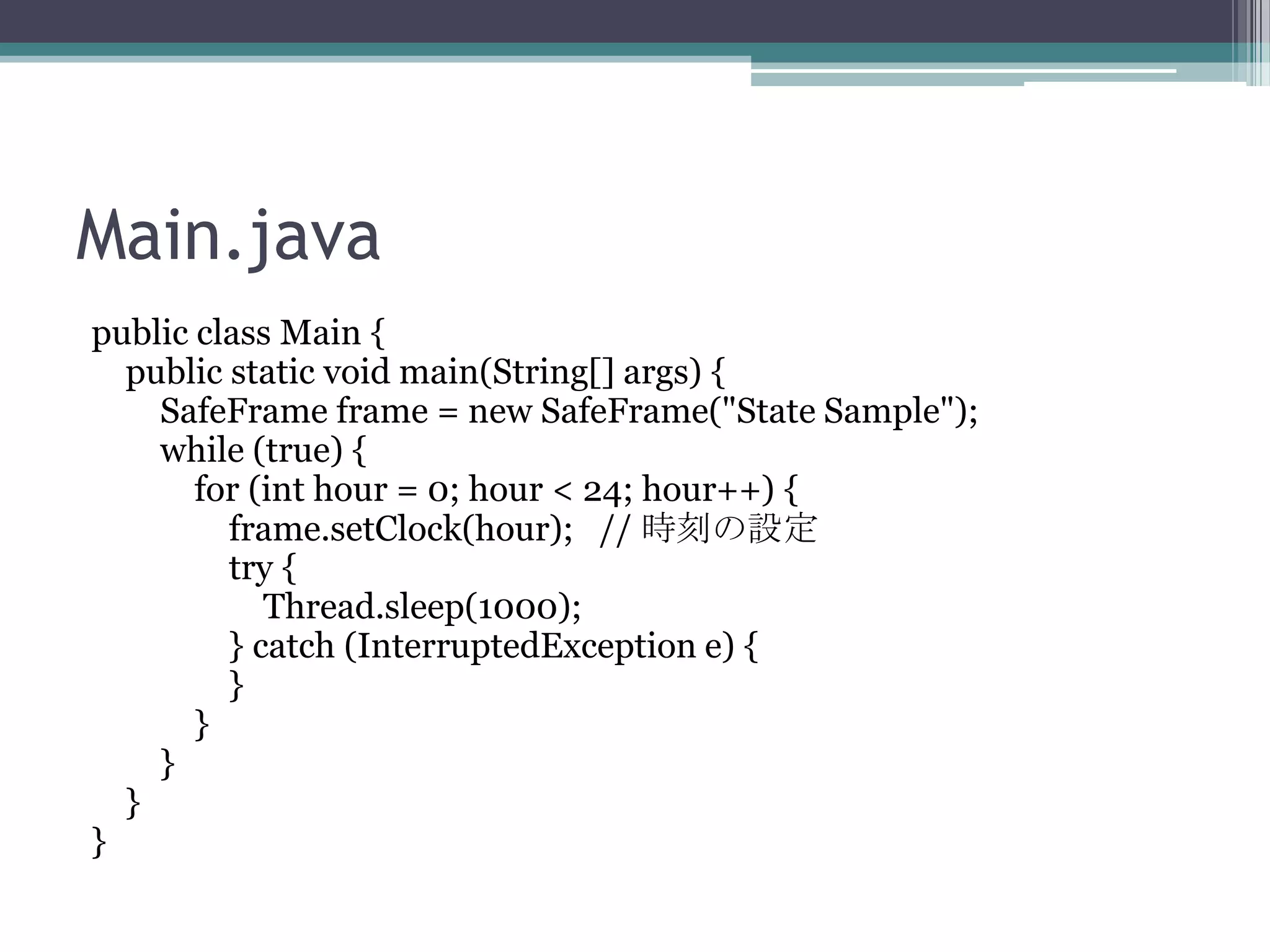

Main.java
public class Main {
SafeFrame frame = new SafeFrame("State Sample");
while (true) {
for (int hour = 0; hour < 24; hour++) {
frame.setClock(hour); // 時刻の設定
try {
Thread.sleep(1000);
} catch (InterruptedException e) {
}
}
}
}
}

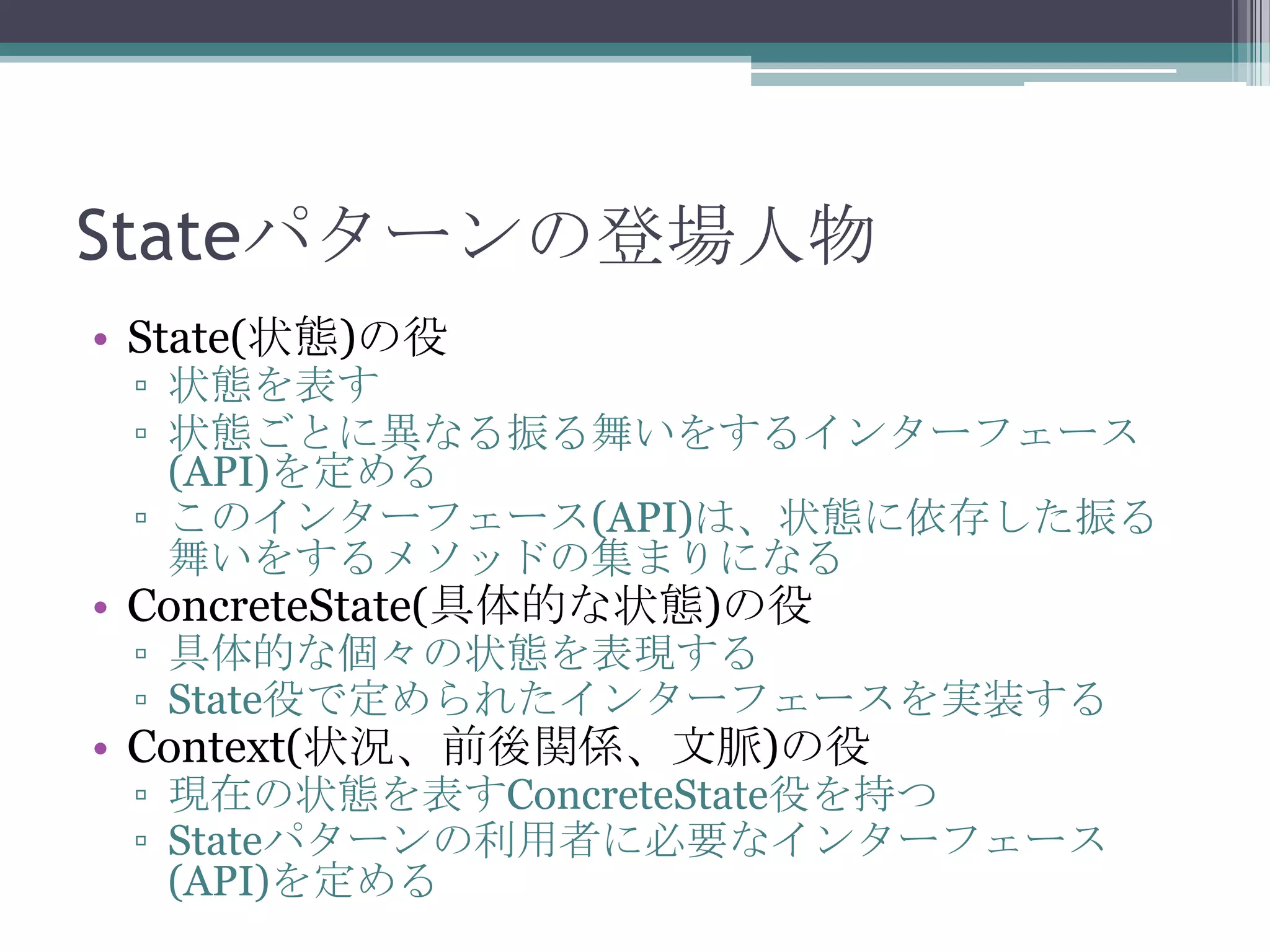

Stateパターンの登場人物
• State(状態)の役

▫ 状態を表す
▫ 状態ごとに異なる振る舞いをするインターフェース
(API)を定める
▫ このインターフェース(API)は、状態に依存した振る
舞いをするメソッドの集まりになる

• ConcreteState(具体的な状態)の役

▫ 具体的な個々の状態を表現する
▫ State役で定められたインターフェースを実装する

• Context(状況、前後関係、文脈)の役

▫ 現在の状態を表すConcreteState役を持つ
▫ Stateパターンの利用者に必要なインターフェース
(API)を定める

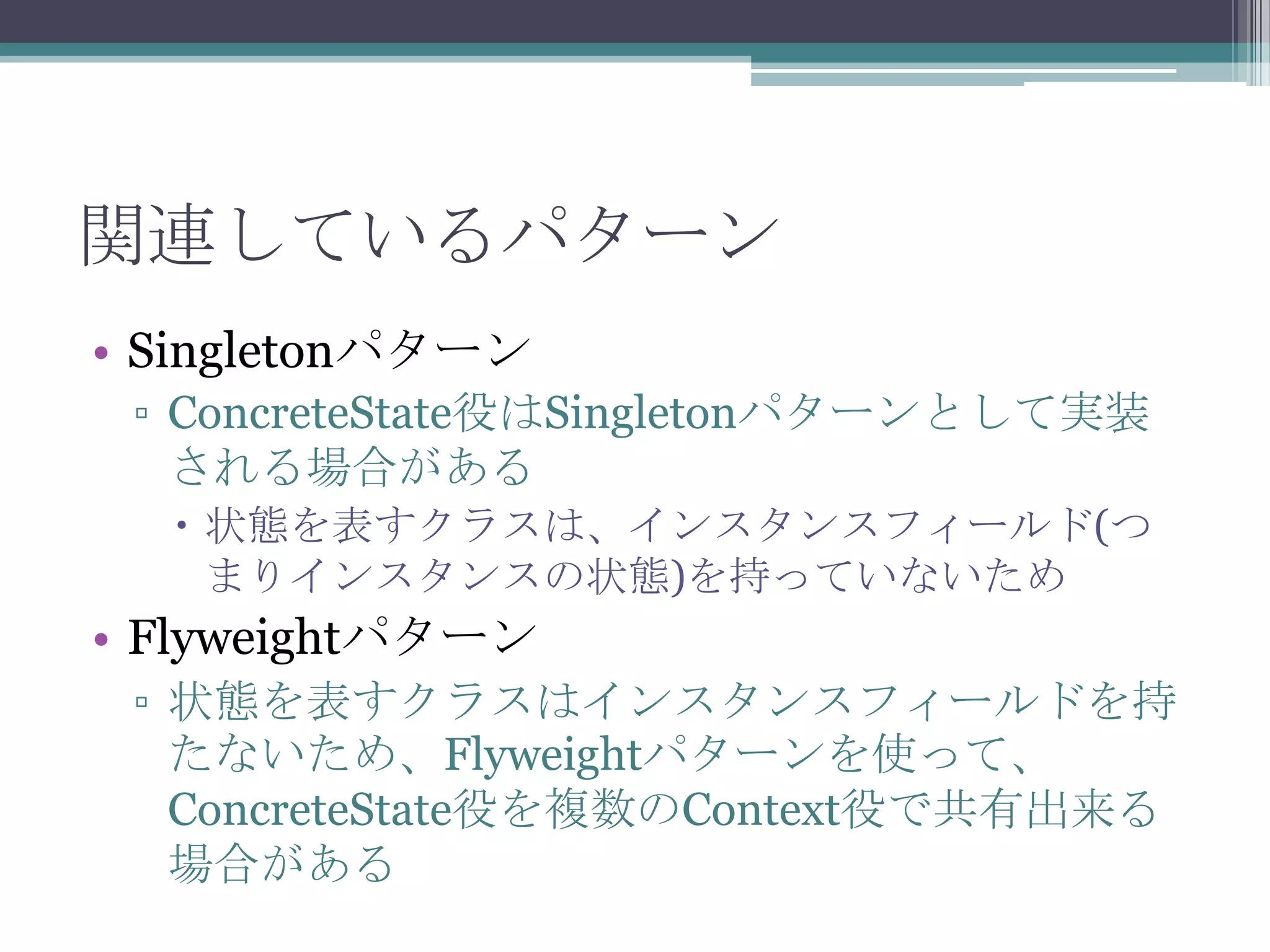

▫ ConcreteState役はSingletonパターンとして実装
される場合がある
 状態を表すクラスは、インスタンスフィールド(つ
まりインスタンスの状態)を持っていないため

• Flyweightパターン
▫ 状態を表すクラスはインスタンスフィールドを持
たないため、Flyweightパターンを使って、
ConcreteState役を複数のContext役で共有出来る
場合がある

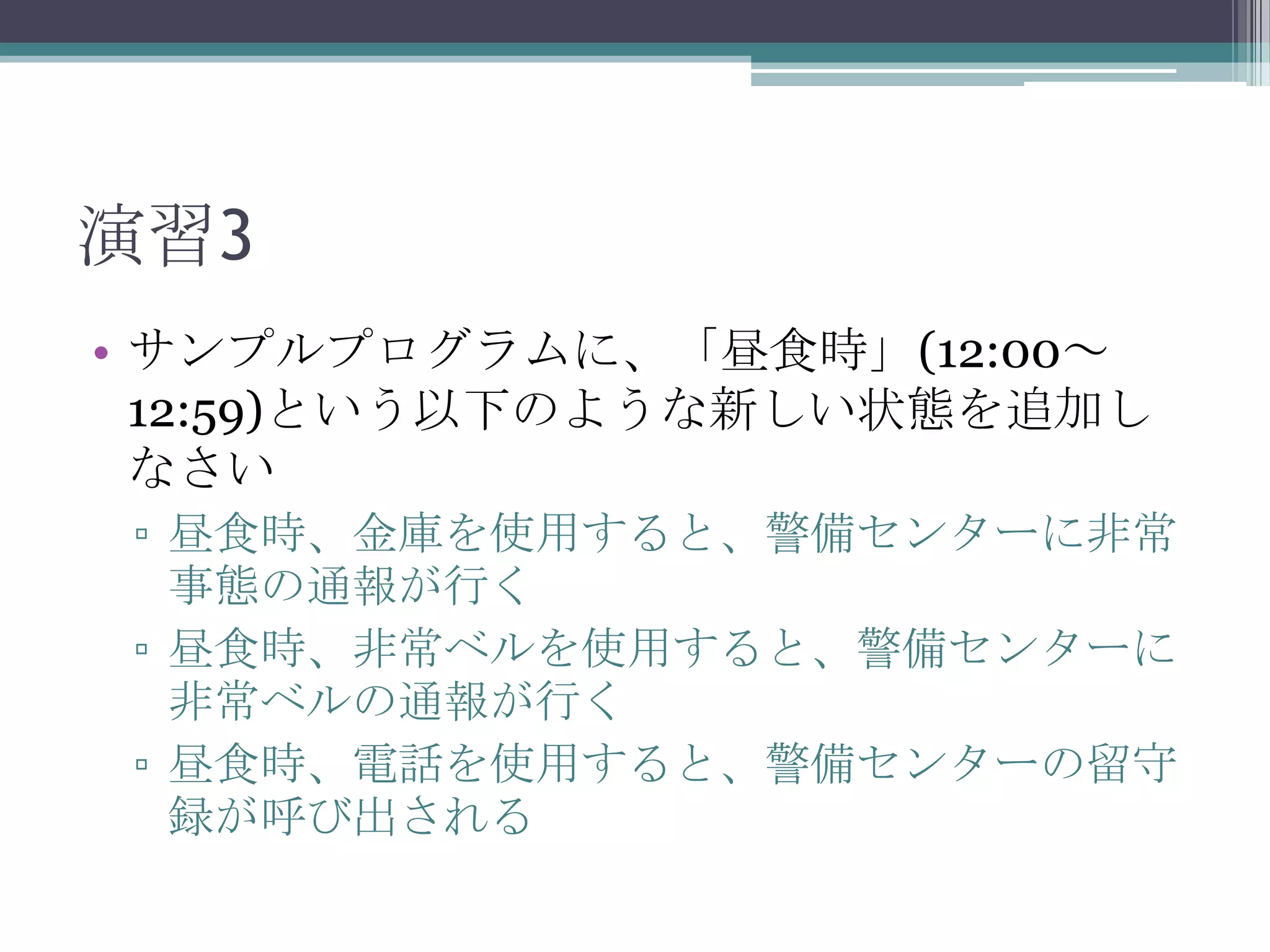

演習3
• サンプルプログラムに、「昼食時」(12:00～
12:59)という以下のような新しい状態を追加し
なさい
▫ 昼食時、金庫を使用すると、警備センターに非常
事態の通報が行く
▫ 昼食時、非常ベルを使用すると、警備センターに
非常ベルの通報が行く
▫ 昼食時、電話を使用すると、警備センターの留守
録が呼び出される

参考
• [増補改訂版]Java言語で学ぶデザインパターン
入門
▫ 結城浩著

Javaデザインパターン入門【第2回】

More Related Content

Similar to Javaデザインパターン入門【第2回】

More from Yukiko Kato

Recently uploaded

Javaデザインパターン入門【第2回】
