  デバイス･レベルまで対策が必要なIoTセキュリティ ～TrustZone®対応STM32マイコンで守るIoT端末～ DX時代のIoTセキュリティ最新トレンド～エッジからクラウドまで～ 2019年10月21日（月） 木村 崇志 STマイクロエレクトロ二クス株式会社 マイクロコントローラ &デジタル製品グループ
• 2.

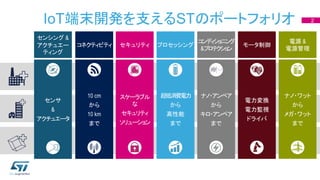

  IoT端末開発を支えるSTのポートフォリオ 2 セキュリティ スケーラブル な セキュリティ ソリューション プロセッシング 超低消費電力 から 高性能 まで コネクティビティ 10 cm から 10km まで モータ制御 電力変換 電力監視 ドライバ 電源 & 電源管理 ナノ・ワット から メガ・ワット まで コンディショニング &プロテクション ナノ・アンペア から キロ・アンペア まで センシング & アクチュエー ティング センサ & アクチュエータ
• 3.

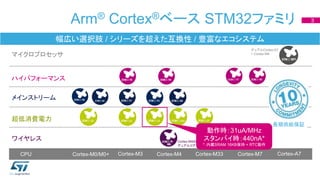

  Arm® Cortex®ベース STM32ファミリ3 幅広い選択肢 / シリーズを超えた互換性 / 豊富なエコシステム 超低消費電力 メインストリーム Cortex-M0/M0+ Cortex-M3 Cortex-M4 Cortex-M7 ハイパフォーマンス ワイヤレス CPU Cortex-M33 Cortex-M4/M0+ デュアルコア Cortex-A7 マイクロプロセッサ 長期供給保証 デュアルCortex-A7 + Cortex-M4 動作時：31uA/MHz スタンバイ時：440nA* *：内蔵SRAM 16KB保持 + RTC動作
• 4.

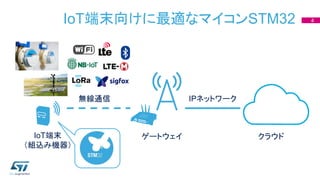

  IoT端末向けに最適なマイコンSTM32 4 IPネットワーク無線通信 IoT端末 （組込み機器） ゲートウェイ クラウド
• 5.

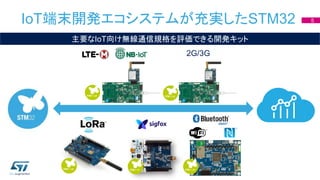

  IoT端末開発エコシステムが充実したSTM32 5 2G/3G 主要なIoT向け無線通信規格を評価できる開発キット
• 6.

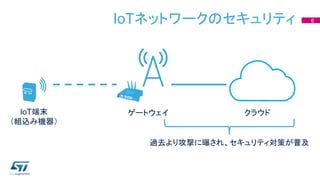

  IoTネットワークのセキュリティ 6 過去より攻撃に曝され、セキュリティ対策が普及 IoT端末 （組込み機器） ゲートウェイ クラウド
• 7.

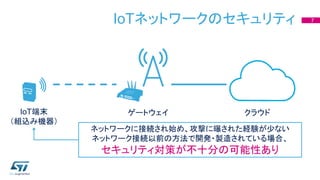

  IoTネットワークのセキュリティ 7 ネットワークに接続され始め、攻撃に曝された経験が少ない ネットワーク接続以前の方法で開発・製造されている場合、 セキュリティ対策が不十分の可能性あり IoT端末 （組込み機器） ゲートウェイ クラウド
• 8.

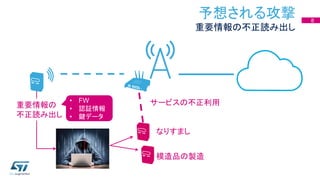

  予想される攻撃 重要情報の不正読み出し 8 重要情報の 不正読み出し 模造品の製造 なりすまし サービスの不正利用• FW • 認証情報 •鍵データ
• 9.

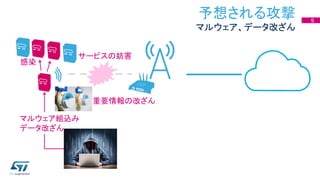

  予想される攻撃 マルウェア、データ改ざん 9 感染 サービスの妨害 マルウェア組込み データ改ざん 重要情報の改ざん
• 10.

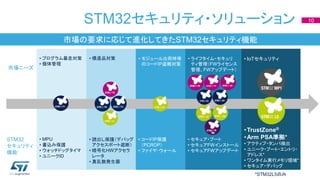

  STM32セキュリティ・ソリューション 10 市場の要求に応じて進化してきたSTM32セキュリティ機能 市場ニーズ STM32 セキュリティ 機能 • MPU •書込み保護 • ウォッチドッグタイマ • ユニークID • 読出し保護（デバッグ アクセスポート遮断） • 暗号化HWアクセラ レータ • 真乱数発生器 • コードIP保護 （PCROP） • ファイヤ･ウォール • セキュア・ブート • セキュアFWインストール • セキュアFWアップデート •TrustZone® •Arm PSA準拠* • アクティブ・タンパ検出 • ユニーク・ブート・エントリ・ アドレス* • ワンタイム実行メモリ領域* • セキュア・デバッグ • プログラム暴走対策 • 個体管理 • 模造品対策 • モジュール出荷時等 のコードIP盗難対策 • ライフタイム・セキュリ ティ管理（FWライセンス 管理、FWアップデート） • IoTセキュリティ *STM32L5のみ
• 11.

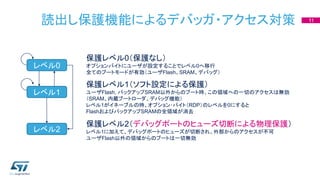

  読出し保護機能によるデバッガ・アクセス対策 11 保護レベル0（保護なし） オプションバイトにユーザが設定することでレベル0へ移行 全てのブートモードが有効（ユーザFlash、SRAM、デバッグ） レベル0 レベル1 レベル2 保護レベル1（ソフト設定による保護） ユーザFlash, バックアップSRAM以外からのブート時、この領域への一切のアクセスは無効 （SRAM、内蔵ブートローダ、デバッグ機能） レベル1がイネーブルの時、オプション･バイト（RDP）のレベルを0にすると FlashおよびバックアップSRAMの全領域が消去 保護レベル2（デバッグポートのヒューズ切断による物理保護） レベル1に加えて、デバッグポートのヒューズが切断され、外部からのアクセスが不可 ユーザFlash以外の領域からのブートは一切無効
• 12.

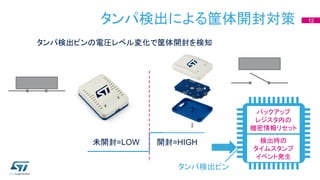

  タンパ検出による筐体開封対策 12 未開封=LOW 開封=HIGH タンパ検出ピンの電圧レベル変化で筐体開封を検知 バックアップ レジスタ内の 機密情報リセット 検出時の タイムスタンプ イベント発生 タンパ検出ピン
• 13.

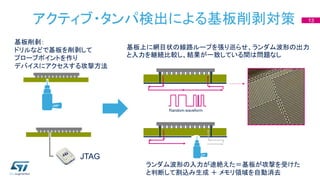

  アクティブ・タンパ検出による基板削剥対策 13 基板削剝： ドリルなどで基板を削剥して プローブポイントを作り デバイスにアクセスする攻撃方法 基板上に網目状の線路ループを張り巡らせ、ランダム波形の出力 と入力を継続比較し、結果が一致している間は問題なし ランダム波形の入力が途絶えた＝基板が攻撃を受けた と判断して割込み生成 ＋メモリ領域を自動消去 JTAG
• 14.

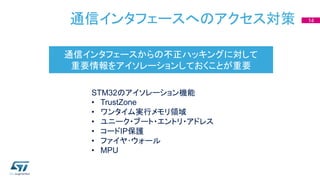

  通信インタフェースへのアクセス対策 14 通信インタフェースからの不正ハッキングに対して 重要情報をアイソレーションしておくことが重要 STM32のアイソレーション機能 • TrustZone •ワンタイム実行メモリ領域 • ユニーク・ブート・エントリ・アドレス • コードIP保護 • ファイヤ･ウォール • MPU
• 15.

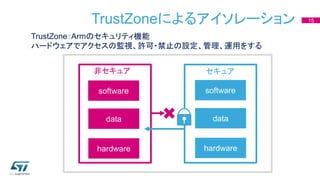

  TrustZoneによるアイソレーション 15 software data hardware software data hardware セキュア非セキュア TrustZone：Armのセキュリティ機能 ハードウェアでアクセスの監視、許可・禁止の設定、管理、運用をする
• 16.

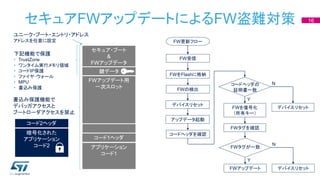

  セキュアFWアップデートによるFW盗難対策 16 FW受信 アップデータ起動 コードヘッダを確認 FWタグを確認 FWをFlashに格納 FWの検出 コードヘッダの 証明書一致 FWを復号化 （所有キー） デバイスリセット FW更新フロー Y N セキュア・ブート & FWアップデータ コード1ヘッダ アプリケーション コード1 鍵データ デバイスリセット 下記機能で保護 • TrustZone •ワンタイム実行メモリ領域 • コードIP保護 • ファイヤ･ウォール • MPU • 書込み保護 ユニーク・ブート・エントリ・アドレス アドレスを任意に設定 書込み保護機能で デバッガアクセスと ブートローダアクセスを禁止 FWタグが一致 デバイスリセット Y N FWアップデート FWアップデート用 一次スロット コード2ヘッダ 暗号化された アプリケーション コード2
• 17.

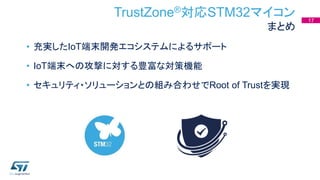

  TrustZone®対応STM32マイコン まとめ • 充実したIoT端末開発エコシステムによるサポート • IoT端末への攻撃に対する豊富な対策機能 •セキュリティ・ソリューションとの組み合わせでRoot of Trustを実現 17
