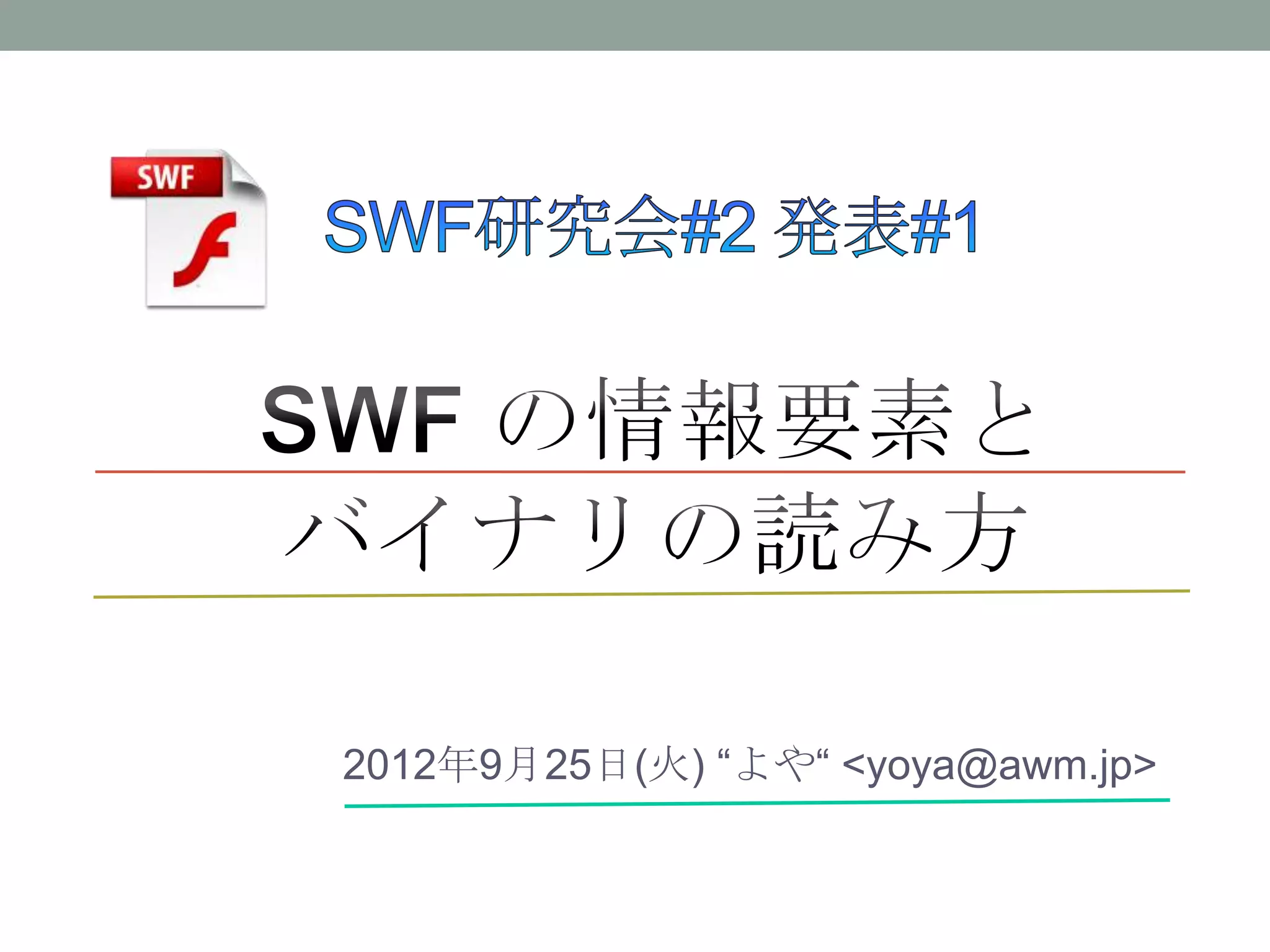

2012年9月25日(火) “よや“ <yoya@awm.jp>

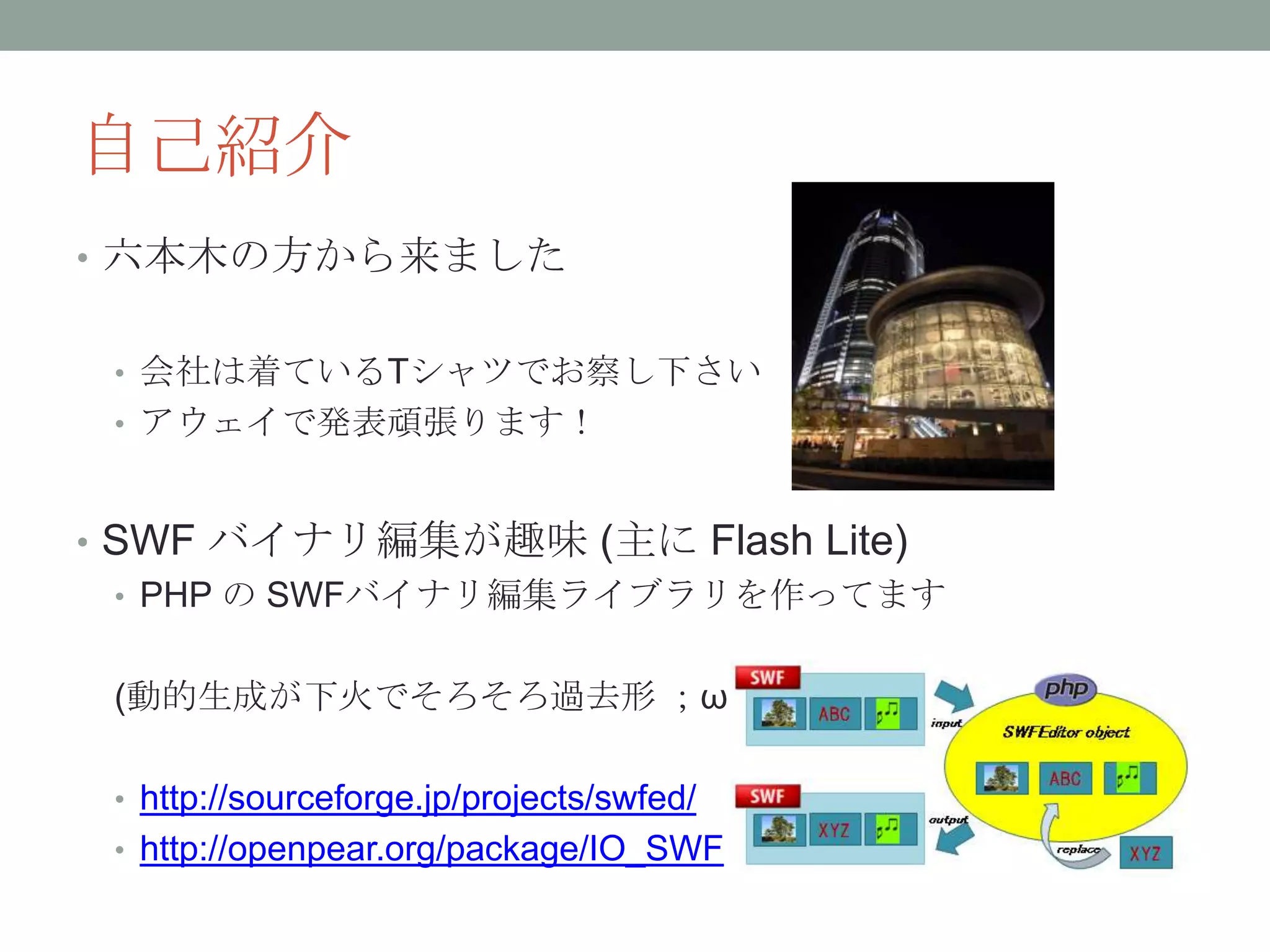

自己紹介
• 六本木の方から来ました


 • 会社は着ているTシャツでお察し下さい
 • アウェイで発表頑張ります!



• SWF バイナリ編集が趣味 (主に Flash Lite)
  • PHP の SWFバイナリ編集ライブラリを作ってます


 (動的生成が下火でそろそろ過去形 ;ω;)

 • http://sourceforge.jp/projects/swfed/
 • http://openpear.org/package/IO_SWF
伝えたい事
• SWF フォーマットの読み方


 • SWF に含まれる情報要素とその意味
 • それらを SWF バイナリからどう切り出すか



• SWF バイナリの切り出しのコツ
  • 幾つかのパターンが分かれば簡単

      Little Endian (Byte) , MSB (Bit) , “tag_and_length”
                  Byte Alignment , 8 bit Flags
      Length Dependency Optional Field , ¥0 Terminate
                Offset to foobaa , Offset Table.
SWF を触る目的
• ガラケー時代 > Flash Lite の制限に力づくで対応
  • 最大100KB ⇒ 最小限のデータを SWF に載せる
  • 実行引数渡せない ⇒ SWF にパラメータ値を埋め込もう
  • 画像を動的に入れ替えし辛い ⇒ SWF の画像も入れ替えちゃえ


    \まさかの実行ファイル(SWF)動的生成/

• スマートフォン時代 > Flash Player 代わりの処理
  • iOS に Flash Player が無い ⇒ JavaScript で SWF を解釈して何か表示
  • Android も 4.1 から Flash Player が無い ⇒ じゃぁ、こっちも!



         \まさかの Flash Player 実装/
Flash Lite と SWF version
• Flash と Flash Lite の SWF version
                                                 Macromedia
                                                  Flash MX
 以前                                                                                            以降
                Flash 4           Flash 5          Flash 6         Flash 7    Flash 8          省略
 省略



                Flash Lite 1.x                            Flash Lite 2.x      Flash Lite 3.x
                                                                                               以降
                       Flash Lite 1.1                     Flash Lite 2.0                       省略



                             ガラケーのFlash というと、 互換性の問題で
                              大体コレがターゲット こっちもたまに見る

 引用元) http://www.adobe.com/jp/devnet/devices/articles/develop_in_japan.html
SWFの仕様
• 公式仕様書
  • http://www.adobe.com/devnet/swf.html


• データ形式は(正確さはさておき)
  詳細に書かれているが、
  意味の記述が全然足りない

• 自力で調べる必要あり
  • Flash Player のブラックボックス解析
  • 2000年初頭の書籍を漁る (だって Flash 4 だし…)
       お勧め → オーム社の Macromedia Flash ActionScript バイブル
SWF 解説
• ここまで前置き




     ここから本題
SWF 全体構造
• Header と Tag のイメージ                            \概念/
           SWF
            Header      Tag      Tag   Tag      Tag … Tag

                                        Tag (type:9 SetBackgroundColor)
                                           [Red:0, Green:0, Blue:0] (Black)
 Header
                                        Tag (type:21 DefineBitsJPEG2)
    Xmin      Xmax   Frame
                                          [CharacterID:1,
                      Rate
  Ymin                                                        ImageData:       ]
                         Frame
                         Count          Tag (type:22 DefineShape2)
                                          [CharacterID:2,BitmapID:1,
  Ymax                                             … ,ShapeRecords:            ]

                                       Tag (type:26 PlaceObject2)
                                         [CharatorID:2,                1 0 60
                                                          …, Matrix:   0 1 800 ]
                                                               …
SWF Header (仕様書)
• SWF Header (仕様書)
SWF Header
• Header 詳細
                                                                 Little Endian

  Header
      Xmin      Xmax
                         FrameRate
  Ymin                                         Signature: FWS → 無圧縮
                                               Version: 0x04 → Flash 4
                            FrameCount
                                               FileLength: 0x00000a90 → 2,704byte
                                               FrameSize: (次ページで説明)
  Ymax                                         FrameRate: 0x08.00 → 8 frames/sec
                                               FrameSize: 0x0028 → 40 frames


  Header                              (Rectangle)
  Signature Version    FileLength      FrameSize     FrameRate FrameCount

   3 bytes   1 byte     4 bytes                        2 bytes       2 bytes

                                     FrameSize は
                                     次ページで説明
SWF Header FrameSize
• Header 詳細
                             bit packing
Header
                                      ↓
   Xmin     Xmax                  7 0      0 0      0   9    6   0    0   0    0   0    9 6       0 0
                               01110000 00000000 00001001 01100000 00000000 00000000 10010110 00000000
Ymin                           5 bits   14 bits          14 bits        14 bits        14 bits

                                                                                          勿体ないけど
                                    Nbits: 01110 → 14bits                                 3bits 捨てる
Ymax                                Xmin: 000 00000000 000 →     0 twips → 0 pixel
                                                                                             ↑ byte
                                    Xmax: 01001 01100000 0 → 4800 twips → 240 pixel
                                    Ymin: 0000000 0000000 →      0 twips → 0 pixel         alignment
   (Rectangle)
    FrameSize                       Ymax: 0 10010110 00000 → 4800 twips → 240 pixel


                                                                          ※ 20 twips = 1 pixel
             FrameSize (Rectangle)
              Nbits  Xmin      Xmax               Ymin       Ymax
                 5 bits   Nbits bits Nbits bits Nbits bits Nbits bits
SWF Tag example
• ビットマップ画像を表示するのに最低限必要な Tag
           SWF
            Header            Tag    Tag       Tag    Tag     Tag     Tag

                                                                                  描画
                                                     背景色

Tag (type:9 SetBackgroundColor)                 DisplayList
  [Red:0, Green:0, Blue:0] (Black)
                                                Depth:1
                                                                             Tag (type:0 End)
  Tag (type:21 DefineBitsJPEG2)
     [CharacterID: 1,
                        ImageData:     ]                         Tag (type:1 ShowFrame)

      Tag (type:22 DefineShape2)                       Tag (type:26 PlaceObject2)
        [CharacterID:2,BitmapID:1,                     [CharatorID: 2,         1 0 60
                 … ,ShapeRecords:          ]              Depth:1, Matrix:    0 1 800 , …   ]
SWF Tag type
• SWF Tag type (仕様書の appendix B)




     Tag type
SWF Tag Categories
• SWF Tag type Categories
  Definition tags                   Control tags

        Tag (type:21)                    Tag (type:0)
        DefineBitsJPEG2                        End

         Tag (type:22)               Tag (type:1)
         DefineShape2                ShowFrame

        Tag (type:33)                 Tag (type:9)
        DefineButton2                 SetBackgroundColor

         Tag (type:10)    インスタンス化          Tag (type:26)
         DefineFont                        PlaceObject2

         Tag (type:39)                     Tag (type:12)
         DefineSprite                      DoAction
              …                                    …
SWF Tag format (仕様書)
• SWF Tag format (仕様書)
SWF Tag format (short) “ len≦0x3e ”
• SWF Tag 共通 format (short)
    Tag
     Tag and Length                Payload

          2 bytes                Length bytes

    TagCodeAndLength
     1st byte    2nd byte                                    4    3    0    2
Little Endian                  RECORDHEADER               0100 0011 0000 0100
                        0~0x3e
                                   (short)
    2nd byte     1st byte
                                                             0    2    4   3
       10 bits      6 bits                                0000 0010 0100 0011      Length:3
     tag code                                    type:9
                    length
                                                          0000001001 000011
                               ※ DefineBits 系は                                  00 00 00
    Tag type         0x3f
                             long形式を使う決まり                                       → #000000
     RECORDHEADER                                Tag (type:9)
                                                                                    (black)
          (long)                                 SetBackgroundColor
     → (次ページで説明)
SWF Tag format (long) “ len≧ 0x3f ”
• SWF Tag 共通 format (long)
  Tag
    Tag and Length                   Payload

          6 bytes                Length bytes                b    f    0    0
                                                          1011 1111 0000 0000

    TagCodeAndLength              0~0xffffffff
                                                             0    0    b    f
     1st byte       2nd byte          Length              0000 0000 101 11111        0x3f
                                                 Type:2
Little Endian
                                      4 bytes             0000000010 111111
    2nd   byte      1st   byte                                                更に4bytes読む
                                 RECORDHEADER                          33 00 00 00
        10 bits       6 bits                     Tag (type:2)
                                     (long)                                      Little Endian
     tag code        length                      DefineShape
                                                                       00 00 00 33
                     111111 = 0x3f
   Tag type
                                                              Length:0x33(=51)
ShowFrame, End
• ShowFrame, End ( payload 無し)
   Tag (ShowFrame)
     Tag & Length
                            4    0    0    0      0    0    0    0
          2 bytes        0100 0000 0000 0000   0000 0000 0000 0000
 type:1              0
                            0    0    4    0
                         0000 0000 0100 0000
                                                  0    0    0    0
                         0000000001 000000     0000 0000 0000 0000
   Tag (End)
      Tag & Length                             0000000000 000000

          2 bytes
 type:0              0
SetBackgroundColor (背景色設定)
• SetBackgroundColor (簡単な例)
  Tag (SetBackgroundColor)
   Tag & Length         BackgroundColor

          2 bytes             3 bytes
                    3
 type:9

                                                      4    3    0    2
              BackgroundColor                      0100 0011 0000 0100
               Red Green Blue

              1 byte 1 byte   1 byte                  0    2    4    3
                                                   0000 0010 0100 0011
                                          type:9
                                                   0000001001 000011


                                                                    Length:3
                                                   00 00 00
                                                   → #000000
                                                       (black)
DefineBitsJPEG (JPEG画像)
• DefineBitsJPEG2 (殆どJPEG)
                                 (length) bytes

  Tag (DefineBitsJPEG3)
                    Charater
   Tag & Length                JPEG Data
                      ID

          6 bytes   2 bytes
type:35

• JPEG 画像が( chunk の並びが違うだけで、)ほぼそのまま
 格納されている。
 • 詳しくは以下のサイトを参考

   http://labs.gree.jp/blog/2010/09/782/ SWFバイナリ編集のススメ第三回 (JPEG)
DefineBitsJPEG (JPEG画像)
• DefineBitsJPEG3 (透明度を付加した JPEG)
                                                (length) bytes

  Tag (DefineBitsJPEG3)
                      Charater                                             (zlib compressed)
   Tag & Length         ID
                                   OffsetToAlpha         JPEG Data         BitmapAlphaData

          6 bytes     2 bytes         4 bytes      (OffsetToAlpha) bytes
type:35

                                                                 (width) bytes
                    width
                                                         BitmapAlphaData

                                 height    (height)
                                            bytes




               参考) http://labs.gree.jp/blog/2010/09/782/ SWFバイナリ編集のススメ第三回 (JPEG)
DefineBitsLossless (パレット形式)
 • DefineBitsLossless2 (透明度付き PNG/GIF 画像)
   • Format:3 (パレット形式)
                                                 (length) bytes

       Tag (DefineBitsLossless2)                                                  (zlib compressed)
          Tag &        Charater                                      Color           ColorTable &
          Length         ID
                                      Format    Width     Height   TableSize      ColormapPixelData

          6 bytes      2 bytes        1 byte    2 bytes 2 bytes     1 byte                zlib infrate
   type:36
                                  3
                                                             ColorTable & ColormapPixelData
                                                              ColorTable    ColormapPixelData
                       4 bytes                          (4 x ColorTableSize) bytes
         ColorTable                                                                  (Width) bytes

  (Color   Alpha      Red   Green        Blue                           ColormapPixelData
TableSize)
  bytes    Alpha      Red   Green        Blue
                                                             (Height)
           Alpha      Red   Green        Blue                 bytes

                            …
DefineBitsLossless (RGBA)
• DefineBitsLossless2 (透明度付き PNG/GIF 画像)
  • Format: 5 (RGBA, DirectColor)
                                                   (length) bytes

    Tag (DefineBitsLossless2)
           Tag &        Charater                                        Color   (zlib compressed)
           Length         ID
                                    Format        Width    Height TableSize      BitmapPixelData

           6 bytes      2 bytes        1 byte     2 bytes 2 bytes   1 byte
 type:36                           5                                                zlib infrate
                                           4x(Width) bytes
                        BitmapPixelData

                         Red       Green        Blue   Alpha        …
             (Height)    Red       Green        Blue   Alpha        …
              bytes

                                       …

                    参考) http://labs.gree.jp/blog/2010/12/1902/ SWFバイナリ編集のススメ第五回 (PNG)
DefineShape (シェイプ:ベクター画
像)
• DefineShape




• SWFバイナリ編集のススメ第七回 (Shape基本構造)
  • http://labs.gree.jp/blog/2011/04/2328/ ← こちらで説明
PlaceObject (シェイプorシンボルの貼り
付け)
                                                                   PlaceFlag
• PlaceObject2                                                          HasClipActions
                                                                        HasClipDepth
                                                                          HasName
   Tag (PlaceObject2)
                                                                          HasRatio          1 byte
    Tag & Length          PlaceFlag         Depth
                                                                    HasColorTransform
           2 bytes            1 byte       2 bytes                        HasMatrix
 Type:26                  0000 000X                                     HasCharactor
                                                                            Move
• PlaceObject2 (全乗せ)

Tag (PlaceObject2)
                      Place              Character            Color                       Clip      Clip
 Tag & Length                    Depth      ID
                                                   Matrix   Transform
                                                                        Ratio     Name   Depth     Actions
                      Flag

    2 bytes           1 byte 2 bytes 2 bytes                            2 bytes          2 bytes
                     1111 111X              MATRIX, ColorTransform
                                                                                      ClipActions
                                          (アフィン変換行列、カラー効果)
                                                                                           ↓
                                                      ↓
                                                                                SWF5 以降の情報要素なので略
                                             (次ページ以降で説明)
MATRIX (アフィン変換行列)
• MATRIX (最小構成)
                                   0000 000X

    MATRIX
      Has   Has   Ntranslate
     Scale Rotate    Bits                                    Scale   Rotate Translate
                                    1 0 0                     X      Skew0     X
      1 bit   1 bit      5 bit      0 1 0
      (= 0)   (= 0)      (= 0)
                                  単位行列                      Rorate   Scale   Translate
                                                            Skew1      Y        Y

• MATRIX (全乗せ)

MATRIX         Scale Scale                       Rotate Rotate Ntranslate Translate Translate
 Has NScale                         Has NRotate
                  X        Y      Rotate   Bits Skew0 Skew1           Bits       X          X
Scale  Bits
1 bit                              1 bit
       5 bits (Nscale (Nscale            5 bits (NRotate (NRotate 5 bits   (NTranslate (NTranslate
(= 1)         Bits)bits Bits) bits (= 1)         Bits)bits Bits) bits        Bits)bits   Bits)bits

                      2 0 0
                                                      アフィン変換の詳細は、LT で!
                      0 1 0
CXFORM (カラー効果)
• CXFORM (最小構成)
                          00XX XXXX
  MATRIX
    Has     Has
  AddTerm MultiTerm        何もしない
   1 bit      1 bit       (色味を弄らない)
   (= 0)      (= 0)

                                                                   RedMultiTerm > 256
                                                                              or
• CXFORM (全乗せ)                                                     RedAddTerm > 0


  MATRIX
    Has     Has                  Red        Green        Blue        Red       Green       Blue
                      NBits
  AddTerm MultiTerm            MultiTerm   MultiTerm   MultiTerm   AddTerm    AddTerm    AddTerm
    1 bit     1 bit   4 bits   (Nbits)     (Nbits)      (Nbits)    (Nbits)     (Nbits)   (Nbits)
    (= 1)     (= 1)             bits        bits         bits       bits        bits      bits

            11XX XXXX …
後の資料は適当です m(_ _)m



バイナリの切り出し方のコツは殆ど出尽くしたので、
       後は最低限の説明で。
DoAction (ActionScript実行コード)
 • DoAction

           Tag (DoAction)
                                                 Action
            Tag & Length           Actions      EndFlag

 Type:12        2 or 6 bytes                     1 byte
                                                  =0


                     Action
         0x7F
         以下           ActionCode


                    Action
         0x80
         以上           ActionCode      Length              Payload (operand)


                        1 byte       2 bytes               (Length) byte

         参考) http://labs.gree.jp/blog/2011/07/3259/ SWFバイナリ編集のススメ第八回 (Action – AS2 Bytecode編)
1 byte
 =0
DefineButton (ボタンの振る舞い)
• DefineButton

  Tag (DefineButton)
                         Button                   Character                   Action
    Tag & Length                   Characters                 Actions        EndFlag
                           Id                     EndFlag

      2 or 6 bytes      2 bytes                    1 byte                    1 byte
                                                    =0                        =0
 Type:7
              Character (BUTTONRECORD)                             ↑
                      Chacater         Chacater       …            この辺は DoAction 相当


               Character (BUTTONRECORD)

              …         ButtonState…    CharacterID   PlaceDepth    PlaceMatrix   …

                                                ↑
        ButtonState                             この辺は PlaceObject 相当の機能
           HitTest    StateDown

                                 ボタンを押してる時の表示/アクションか、
          StateOver    StateUp
                                      ボタンを離してる時か
DefineSprite (ムービークリップ)
• DefineSprite
                                               (length) bytes

   Tag (DefineSprite)
                       Sprite        Frame
     Tag & Length                    Count
                                                          ControlTags
                        ID

       2 or 6 bytes   2 bytes        2 bytes
 type:39

               ControlTags

                Tag (PlaceObject2)      Tag (ShowFrame)         …       Tag (End)




• ※ Definition Tags は中に含められない。
まとめ
• 16bits, 32bits値は LittleEndian で埋まっている
• 基本、bit は先頭から切り出せば OK (いわゆる MSB)
    • tag_and_lenght だけ 16bits の一塊なので LittleEndian との併せ技
• 可変長フィールドは、数ビットの長さフィールドと、それで指
    定した分の長さが後ろに続くのがお約束
•   フィールドがオプション扱いの場合は、その存在フラグ(1 bit)
    があるか、Tag の長さ的に余っているなら存在する。といった
    形で判断
•   長さフィールドがない可変長の場合は、Tag の長さから判断で
    きる。
•   省略されたフィールドはデフォルト値が適用。(Matrixなら単位
    行列)
•   Byte Alignment (byte境界に合わないbitの読み捨て)に注意。
    • Matrix 等、情報要素に応じて(その先頭で) alignment を取るか決まる
最後に少しだけ実装の話 (1/3)
• Flash Lite 1.1 の SWF を一通り解釈出来るコードを C と
 PHP で公開してます
                                            (メイン機能
は編集)
• SWFEditor for PHP
  • http://sourceforge.jp/projects/swfed/




• IO_SWF
   • http://openpear.org/package/IO_SWF
最後に少しだけ実装の話 (2/3)
• Bitstream クラスを作って、フィールドの長さに応じたメ
ソッドを呼ぶのがコツ
 • http://openpear.org/package/IO_Bit IO_Bit




         参考) http://www.slideshare.net/yoyayoya1/php-10133775 PHPでバイナリ変換プログラミング
最後に少しだけ実装の話 (3/3)
• 実際に IO_SWF で dump したコンソールログ
以上です
• ありがとうございました。

More Related Content

Viewers also liked

go-thumber-imagick
go-thumber-imagickgo-thumber-imagick
go-thumber-imagick
Yo Ya

Flash Playerの作り方
Flash Playerの作り方Flash Playerの作り方
Flash Playerの作り方
Yu Kobayashi

Imagemagickknowhow
ImagemagickknowhowImagemagickknowhow
Imagemagickknowhow
Yo Ya

GoImagickThumbnail
GoImagickThumbnailGoImagickThumbnail
GoImagickThumbnail
Yo Ya

PHP AV BINDING
PHP AV BINDINGPHP AV BINDING
PHP AV BINDING
Yo Ya

PHP でバイナリ変換プログラミング
PHP でバイナリ変換プログラミングPHP でバイナリ変換プログラミング
PHP でバイナリ変換プログラミング
Yo Ya

PHPでのSWF編集とその応用
PHPでのSWF編集とその応用PHPでのSWF編集とその応用
PHPでのSWF編集とその応用
Yo Ya

「会社で寝よう!」制作レポート(3Dカジュアルゲームの開発手法)
「会社で寝よう!」制作レポート(3Dカジュアルゲームの開発手法)「会社で寝よう!」制作レポート(3Dカジュアルゲームの開発手法)
「会社で寝よう!」制作レポート(3Dカジュアルゲームの開発手法)
ミルク株式会社

RICOH THETAの全天球画像でペーパークラフト
RICOH THETAの全天球画像でペーパークラフトRICOH THETAの全天球画像でペーパークラフト
RICOH THETAの全天球画像でペーパークラフト
Takehiko YOSHIDA

Unity2DとNewGUIについて
Unity2DとNewGUIについてUnity2DとNewGUIについて
Unity2DとNewGUIについて
Keigo Ando

Librarian Design Share
Librarian Design ShareLibrarian Design Share
Librarian Design Share
Veronica Douglas

Upcycling Instruction: Developing effective approaches to teaching experience...
Upcycling Instruction: Developing effective approaches to teaching experience...Upcycling Instruction: Developing effective approaches to teaching experience...
Upcycling Instruction: Developing effective approaches to teaching experience...
Veronica Douglas

Good Design Doesn't Happen Alone
Good Design Doesn't Happen AloneGood Design Doesn't Happen Alone
Good Design Doesn't Happen Alone
Veronica Douglas

Making It Your Own: Transitioning Into a New Electronic Resources Role
Making It Your Own: Transitioning Into a New Electronic Resources RoleMaking It Your Own: Transitioning Into a New Electronic Resources Role
Making It Your Own: Transitioning Into a New Electronic Resources Role
Alana Nuth

JPEGのDCTブロックで コンテンツ指向のトリミング
JPEGのDCTブロックで コンテンツ指向のトリミングJPEGのDCTブロックで コンテンツ指向のトリミング
JPEGのDCTブロックで コンテンツ指向のトリミング
Yohsuke Furuta

goimagick-syokai-II
goimagick-syokai-IIgoimagick-syokai-II
goimagick-syokai-II
Yo Ya


Viewers also liked (16)

go-thumber-imagick
go-thumber-imagickgo-thumber-imagick
go-thumber-imagick

Flash Playerの作り方
Flash Playerの作り方Flash Playerの作り方
Flash Playerの作り方

Imagemagickknowhow
ImagemagickknowhowImagemagickknowhow
Imagemagickknowhow

GoImagickThumbnail
GoImagickThumbnailGoImagickThumbnail
GoImagickThumbnail

PHP AV BINDING
PHP AV BINDINGPHP AV BINDING
PHP AV BINDING

PHP でバイナリ変換プログラミング
PHP でバイナリ変換プログラミングPHP でバイナリ変換プログラミング
PHP でバイナリ変換プログラミング

PHPでのSWF編集とその応用
PHPでのSWF編集とその応用PHPでのSWF編集とその応用
PHPでのSWF編集とその応用

「会社で寝よう!」制作レポート(3Dカジュアルゲームの開発手法)
「会社で寝よう!」制作レポート(3Dカジュアルゲームの開発手法)「会社で寝よう!」制作レポート(3Dカジュアルゲームの開発手法)
「会社で寝よう!」制作レポート(3Dカジュアルゲームの開発手法)

RICOH THETAの全天球画像でペーパークラフト
RICOH THETAの全天球画像でペーパークラフトRICOH THETAの全天球画像でペーパークラフト
RICOH THETAの全天球画像でペーパークラフト

Unity2DとNewGUIについて
Unity2DとNewGUIについてUnity2DとNewGUIについて
Unity2DとNewGUIについて

Librarian Design Share
Librarian Design ShareLibrarian Design Share
Librarian Design Share

Upcycling Instruction: Developing effective approaches to teaching experience...
Upcycling Instruction: Developing effective approaches to teaching experience...Upcycling Instruction: Developing effective approaches to teaching experience...
Upcycling Instruction: Developing effective approaches to teaching experience...

Good Design Doesn't Happen Alone
Good Design Doesn't Happen AloneGood Design Doesn't Happen Alone
Good Design Doesn't Happen Alone

Making It Your Own: Transitioning Into a New Electronic Resources Role
Making It Your Own: Transitioning Into a New Electronic Resources RoleMaking It Your Own: Transitioning Into a New Electronic Resources Role
Making It Your Own: Transitioning Into a New Electronic Resources Role

JPEGのDCTブロックで コンテンツ指向のトリミング
JPEGのDCTブロックで コンテンツ指向のトリミングJPEGのDCTブロックで コンテンツ指向のトリミング
JPEGのDCTブロックで コンテンツ指向のトリミング

goimagick-syokai-II
goimagick-syokai-IIgoimagick-syokai-II
goimagick-syokai-II


Similar to How to read SWF

ActionScriptを使わないFlash勉強会 #1(前日版)
ActionScriptを使わないFlash勉強会 #1(前日版)ActionScriptを使わないFlash勉強会 #1(前日版)
ActionScriptを使わないFlash勉強会 #1(前日版)
libpanda

ツイートID生成とツイッターリアルタイム検索システムの話
ツイートID生成とツイッターリアルタイム検索システムの話ツイートID生成とツイッターリアルタイム検索システムの話
ツイートID生成とツイッターリアルタイム検索システムの話
Preferred Networks

Summary of "Hacking", 0x351-0x354
Summary of "Hacking", 0x351-0x354Summary of "Hacking", 0x351-0x354
Summary of "Hacking", 0x351-0x354
Taku Miyakawa

Exploring the x64
Exploring the x64Exploring the x64
Exploring the x64
FFRI, Inc.

F-site発表資料「Flashユーザーが今覚えておきたいHTML5」
F-site発表資料「Flashユーザーが今覚えておきたいHTML5」F-site発表資料「Flashユーザーが今覚えておきたいHTML5」
F-site発表資料「Flashユーザーが今覚えておきたいHTML5」
Yasunobu Ikeda

[CEDEC2017] LINEゲームのセキュリティ診断手法
[CEDEC2017] LINEゲームのセキュリティ診断手法[CEDEC2017] LINEゲームのセキュリティ診断手法
[CEDEC2017] LINEゲームのセキュリティ診断手法
LINE Corporation


Similar to How to read SWF (6)

ActionScriptを使わないFlash勉強会 #1(前日版)
ActionScriptを使わないFlash勉強会 #1(前日版)ActionScriptを使わないFlash勉強会 #1(前日版)
ActionScriptを使わないFlash勉強会 #1(前日版)

ツイートID生成とツイッターリアルタイム検索システムの話
ツイートID生成とツイッターリアルタイム検索システムの話ツイートID生成とツイッターリアルタイム検索システムの話
ツイートID生成とツイッターリアルタイム検索システムの話

Summary of "Hacking", 0x351-0x354
Summary of "Hacking", 0x351-0x354Summary of "Hacking", 0x351-0x354
Summary of "Hacking", 0x351-0x354

Exploring the x64
Exploring the x64Exploring the x64
Exploring the x64

F-site発表資料「Flashユーザーが今覚えておきたいHTML5」
F-site発表資料「Flashユーザーが今覚えておきたいHTML5」F-site発表資料「Flashユーザーが今覚えておきたいHTML5」
F-site発表資料「Flashユーザーが今覚えておきたいHTML5」

[CEDEC2017] LINEゲームのセキュリティ診断手法
[CEDEC2017] LINEゲームのセキュリティ診断手法[CEDEC2017] LINEゲームのセキュリティ診断手法
[CEDEC2017] LINEゲームのセキュリティ診断手法


Recently uploaded

Matsuo-Iwasawa Lab. | Research unit Introduction
Matsuo-Iwasawa Lab. | Research unit IntroductionMatsuo-Iwasawa Lab. | Research unit Introduction
Matsuo-Iwasawa Lab. | Research unit Introduction
Matsuo Lab

Kyndryl Developer Services のご紹介 2024年7月
Kyndryl Developer Services のご紹介  2024年7月Kyndryl Developer Services のご紹介  2024年7月
Kyndryl Developer Services のご紹介 2024年7月
Takayuki Nakayama

最速の組織を目指して全社で大規模スクラムを導入してみた話 #dxd2024 #medicalforce
最速の組織を目指して全社で大規模スクラムを導入してみた話 #dxd2024 #medicalforce最速の組織を目指して全社で大規模スクラムを導入してみた話 #dxd2024 #medicalforce
最速の組織を目指して全社で大規模スクラムを導入してみた話 #dxd2024 #medicalforce
chisatotakane

【AI論文解説】LLMの事前学習をvisionに適用する手法Autoregressive Image Models
【AI論文解説】LLMの事前学習をvisionに適用する手法Autoregressive Image Models【AI論文解説】LLMの事前学習をvisionに適用する手法Autoregressive Image Models
【AI論文解説】LLMの事前学習をvisionに適用する手法Autoregressive Image Models
Sony - Neural Network Libraries

Matsuo-Iwasawa lab. Research Unit Introduction
Matsuo-Iwasawa lab. Research Unit IntroductionMatsuo-Iwasawa lab. Research Unit Introduction
Matsuo-Iwasawa lab. Research Unit Introduction
Matsuo Lab

論文紹介:BAM-DETR: Boundary-Aligned Moment Detection Transformer for Temporal Sen...
論文紹介:BAM-DETR: Boundary-Aligned Moment Detection Transformer for Temporal Sen...論文紹介:BAM-DETR: Boundary-Aligned Moment Detection Transformer for Temporal Sen...
論文紹介:BAM-DETR: Boundary-Aligned Moment Detection Transformer for Temporal Sen...
Toru Tamaki

論文紹介:Task-aligned Part-aware Panoptic Segmentation through Joint Object-Part ...
論文紹介:Task-aligned Part-aware Panoptic Segmentation through Joint Object-Part ...論文紹介:Task-aligned Part-aware Panoptic Segmentation through Joint Object-Part ...
論文紹介:Task-aligned Part-aware Panoptic Segmentation through Joint Object-Part ...
Toru Tamaki

「福利厚生をコストから投資へ」AIで社員1人ひとりに最適な支援を届ける 全く新しいカフェテリアプラン
「福利厚生をコストから投資へ」AIで社員1人ひとりに最適な支援を届ける 全く新しいカフェテリアプラン「福利厚生をコストから投資へ」AIで社員1人ひとりに最適な支援を届ける 全く新しいカフェテリアプラン
「福利厚生をコストから投資へ」AIで社員1人ひとりに最適な支援を届ける 全く新しいカフェテリアプラン
shogotaguchi

Matsuo-Iwasawa Lab. Research unit Introduction
Matsuo-Iwasawa Lab. Research unit IntroductionMatsuo-Iwasawa Lab. Research unit Introduction
Matsuo-Iwasawa Lab. Research unit Introduction
Matsuo Lab

"ros2rapper", Hardware implimentation of ROS2 communication Protocol without ...
"ros2rapper", Hardware implimentation of ROS2 communication Protocol without ..."ros2rapper", Hardware implimentation of ROS2 communication Protocol without ...
"ros2rapper", Hardware implimentation of ROS2 communication Protocol without ...
たけおか しょうぞう

LoRaWAN AI Image Sensorエンドデバイス AIG01カタログ
LoRaWAN AI Image Sensorエンドデバイス AIG01カタログLoRaWAN AI Image Sensorエンドデバイス AIG01カタログ
LoRaWAN AI Image Sensorエンドデバイス AIG01カタログ
CRI Japan, Inc.

Imitation learning for robotics 勉強会資料(20240701)
Imitation learning for robotics 勉強会資料(20240701)Imitation learning for robotics 勉強会資料(20240701)
Imitation learning for robotics 勉強会資料(20240701)
Natsutani Minoru


Recently uploaded (12)

Matsuo-Iwasawa Lab. | Research unit Introduction
Matsuo-Iwasawa Lab. | Research unit IntroductionMatsuo-Iwasawa Lab. | Research unit Introduction
Matsuo-Iwasawa Lab. | Research unit Introduction

Kyndryl Developer Services のご紹介 2024年7月
Kyndryl Developer Services のご紹介  2024年7月Kyndryl Developer Services のご紹介  2024年7月
Kyndryl Developer Services のご紹介 2024年7月

最速の組織を目指して全社で大規模スクラムを導入してみた話 #dxd2024 #medicalforce
最速の組織を目指して全社で大規模スクラムを導入してみた話 #dxd2024 #medicalforce最速の組織を目指して全社で大規模スクラムを導入してみた話 #dxd2024 #medicalforce
最速の組織を目指して全社で大規模スクラムを導入してみた話 #dxd2024 #medicalforce

【AI論文解説】LLMの事前学習をvisionに適用する手法Autoregressive Image Models
【AI論文解説】LLMの事前学習をvisionに適用する手法Autoregressive Image Models【AI論文解説】LLMの事前学習をvisionに適用する手法Autoregressive Image Models
【AI論文解説】LLMの事前学習をvisionに適用する手法Autoregressive Image Models

Matsuo-Iwasawa lab. Research Unit Introduction
Matsuo-Iwasawa lab. Research Unit IntroductionMatsuo-Iwasawa lab. Research Unit Introduction
Matsuo-Iwasawa lab. Research Unit Introduction

論文紹介:BAM-DETR: Boundary-Aligned Moment Detection Transformer for Temporal Sen...
論文紹介:BAM-DETR: Boundary-Aligned Moment Detection Transformer for Temporal Sen...論文紹介:BAM-DETR: Boundary-Aligned Moment Detection Transformer for Temporal Sen...
論文紹介:BAM-DETR: Boundary-Aligned Moment Detection Transformer for Temporal Sen...

論文紹介:Task-aligned Part-aware Panoptic Segmentation through Joint Object-Part ...
論文紹介:Task-aligned Part-aware Panoptic Segmentation through Joint Object-Part ...論文紹介:Task-aligned Part-aware Panoptic Segmentation through Joint Object-Part ...
論文紹介:Task-aligned Part-aware Panoptic Segmentation through Joint Object-Part ...

「福利厚生をコストから投資へ」AIで社員1人ひとりに最適な支援を届ける 全く新しいカフェテリアプラン
「福利厚生をコストから投資へ」AIで社員1人ひとりに最適な支援を届ける 全く新しいカフェテリアプラン「福利厚生をコストから投資へ」AIで社員1人ひとりに最適な支援を届ける 全く新しいカフェテリアプラン
「福利厚生をコストから投資へ」AIで社員1人ひとりに最適な支援を届ける 全く新しいカフェテリアプラン

Matsuo-Iwasawa Lab. Research unit Introduction
Matsuo-Iwasawa Lab. Research unit IntroductionMatsuo-Iwasawa Lab. Research unit Introduction
Matsuo-Iwasawa Lab. Research unit Introduction

"ros2rapper", Hardware implimentation of ROS2 communication Protocol without ...
"ros2rapper", Hardware implimentation of ROS2 communication Protocol without ..."ros2rapper", Hardware implimentation of ROS2 communication Protocol without ...
"ros2rapper", Hardware implimentation of ROS2 communication Protocol without ...

LoRaWAN AI Image Sensorエンドデバイス AIG01カタログ
LoRaWAN AI Image Sensorエンドデバイス AIG01カタログLoRaWAN AI Image Sensorエンドデバイス AIG01カタログ
LoRaWAN AI Image Sensorエンドデバイス AIG01カタログ

Imitation learning for robotics 勉強会資料(20240701)
Imitation learning for robotics 勉強会資料(20240701)Imitation learning for robotics 勉強会資料(20240701)
Imitation learning for robotics 勉強会資料(20240701)


How to read SWF

  • 2. 自己紹介 • 六本木の方から来ました • 会社は着ているTシャツでお察し下さい • アウェイで発表頑張ります! • SWF バイナリ編集が趣味 (主に Flash Lite) • PHP の SWFバイナリ編集ライブラリを作ってます (動的生成が下火でそろそろ過去形 ;ω;) • http://sourceforge.jp/projects/swfed/ • http://openpear.org/package/IO_SWF
  • 3. 伝えたい事 • SWF フォーマットの読み方 • SWF に含まれる情報要素とその意味 • それらを SWF バイナリからどう切り出すか • SWF バイナリの切り出しのコツ • 幾つかのパターンが分かれば簡単 Little Endian (Byte) , MSB (Bit) , “tag_and_length” Byte Alignment , 8 bit Flags Length Dependency Optional Field , ¥0 Terminate Offset to foobaa , Offset Table.
  • 4. SWF を触る目的 • ガラケー時代 > Flash Lite の制限に力づくで対応 • 最大100KB ⇒ 最小限のデータを SWF に載せる • 実行引数渡せない ⇒ SWF にパラメータ値を埋め込もう • 画像を動的に入れ替えし辛い ⇒ SWF の画像も入れ替えちゃえ \まさかの実行ファイル(SWF)動的生成/ • スマートフォン時代 > Flash Player 代わりの処理 • iOS に Flash Player が無い ⇒ JavaScript で SWF を解釈して何か表示 • Android も 4.1 から Flash Player が無い ⇒ じゃぁ、こっちも! \まさかの Flash Player 実装/
  • 5. Flash Lite と SWF version • Flash と Flash Lite の SWF version Macromedia Flash MX 以前 以降 Flash 4 Flash 5 Flash 6 Flash 7 Flash 8 省略 省略 Flash Lite 1.x Flash Lite 2.x Flash Lite 3.x 以降 Flash Lite 1.1 Flash Lite 2.0 省略 ガラケーのFlash というと、 互換性の問題で 大体コレがターゲット こっちもたまに見る 引用元) http://www.adobe.com/jp/devnet/devices/articles/develop_in_japan.html
  • 6. SWFの仕様 • 公式仕様書 • http://www.adobe.com/devnet/swf.html • データ形式は(正確さはさておき) 詳細に書かれているが、 意味の記述が全然足りない • 自力で調べる必要あり • Flash Player のブラックボックス解析 • 2000年初頭の書籍を漁る (だって Flash 4 だし…) お勧め → オーム社の Macromedia Flash ActionScript バイブル
  • 8. SWF 全体構造 • Header と Tag のイメージ \概念/ SWF Header Tag Tag Tag Tag … Tag Tag (type:9 SetBackgroundColor) [Red:0, Green:0, Blue:0] (Black) Header Tag (type:21 DefineBitsJPEG2) Xmin Xmax Frame [CharacterID:1, Rate Ymin ImageData: ] Frame Count Tag (type:22 DefineShape2) [CharacterID:2,BitmapID:1, Ymax … ,ShapeRecords: ] Tag (type:26 PlaceObject2) [CharatorID:2, 1 0 60 …, Matrix: 0 1 800 ] …
  • 9. SWF Header (仕様書) • SWF Header (仕様書)
  • 10. SWF Header • Header 詳細 Little Endian Header Xmin Xmax FrameRate Ymin Signature: FWS → 無圧縮 Version: 0x04 → Flash 4 FrameCount FileLength: 0x00000a90 → 2,704byte FrameSize: (次ページで説明) Ymax FrameRate: 0x08.00 → 8 frames/sec FrameSize: 0x0028 → 40 frames Header (Rectangle) Signature Version FileLength FrameSize FrameRate FrameCount 3 bytes 1 byte 4 bytes 2 bytes 2 bytes FrameSize は 次ページで説明
  • 11. SWF Header FrameSize • Header 詳細 bit packing Header ↓ Xmin Xmax 7 0 0 0 0 9 6 0 0 0 0 0 9 6 0 0 01110000 00000000 00001001 01100000 00000000 00000000 10010110 00000000 Ymin 5 bits 14 bits 14 bits 14 bits 14 bits 勿体ないけど Nbits: 01110 → 14bits 3bits 捨てる Ymax Xmin: 000 00000000 000 → 0 twips → 0 pixel ↑ byte Xmax: 01001 01100000 0 → 4800 twips → 240 pixel Ymin: 0000000 0000000 → 0 twips → 0 pixel alignment (Rectangle) FrameSize Ymax: 0 10010110 00000 → 4800 twips → 240 pixel ※ 20 twips = 1 pixel FrameSize (Rectangle) Nbits Xmin Xmax Ymin Ymax 5 bits Nbits bits Nbits bits Nbits bits Nbits bits
  • 12. SWF Tag example • ビットマップ画像を表示するのに最低限必要な Tag SWF Header Tag Tag Tag Tag Tag Tag 描画 背景色 Tag (type:9 SetBackgroundColor) DisplayList [Red:0, Green:0, Blue:0] (Black) Depth:1 Tag (type:0 End) Tag (type:21 DefineBitsJPEG2) [CharacterID: 1, ImageData: ] Tag (type:1 ShowFrame) Tag (type:22 DefineShape2) Tag (type:26 PlaceObject2) [CharacterID:2,BitmapID:1, [CharatorID: 2, 1 0 60 … ,ShapeRecords: ] Depth:1, Matrix: 0 1 800 , … ]
  • 13. SWF Tag type • SWF Tag type (仕様書の appendix B) Tag type
  • 14. SWF Tag Categories • SWF Tag type Categories Definition tags Control tags Tag (type:21) Tag (type:0) DefineBitsJPEG2 End Tag (type:22) Tag (type:1) DefineShape2 ShowFrame Tag (type:33) Tag (type:9) DefineButton2 SetBackgroundColor Tag (type:10) インスタンス化 Tag (type:26) DefineFont PlaceObject2 Tag (type:39) Tag (type:12) DefineSprite DoAction … …
  • 15. SWF Tag format (仕様書) • SWF Tag format (仕様書)
  • 16. SWF Tag format (short) “ len≦0x3e ” • SWF Tag 共通 format (short) Tag Tag and Length Payload 2 bytes Length bytes TagCodeAndLength 1st byte 2nd byte 4 3 0 2 Little Endian RECORDHEADER 0100 0011 0000 0100 0~0x3e (short) 2nd byte 1st byte 0 2 4 3 10 bits 6 bits 0000 0010 0100 0011 Length:3 tag code type:9 length 0000001001 000011 ※ DefineBits 系は 00 00 00 Tag type 0x3f long形式を使う決まり → #000000 RECORDHEADER Tag (type:9) (black) (long) SetBackgroundColor → (次ページで説明)
  • 17. SWF Tag format (long) “ len≧ 0x3f ” • SWF Tag 共通 format (long) Tag Tag and Length Payload 6 bytes Length bytes b f 0 0 1011 1111 0000 0000 TagCodeAndLength 0~0xffffffff 0 0 b f 1st byte 2nd byte Length 0000 0000 101 11111 0x3f Type:2 Little Endian 4 bytes 0000000010 111111 2nd byte 1st byte 更に4bytes読む RECORDHEADER 33 00 00 00 10 bits 6 bits Tag (type:2) (long) Little Endian tag code length DefineShape 00 00 00 33 111111 = 0x3f Tag type Length:0x33(=51)
  • 18. ShowFrame, End • ShowFrame, End ( payload 無し) Tag (ShowFrame) Tag & Length 4 0 0 0 0 0 0 0 2 bytes 0100 0000 0000 0000 0000 0000 0000 0000 type:1 0 0 0 4 0 0000 0000 0100 0000 0 0 0 0 0000000001 000000 0000 0000 0000 0000 Tag (End) Tag & Length 0000000000 000000 2 bytes type:0 0
  • 19. SetBackgroundColor (背景色設定) • SetBackgroundColor (簡単な例) Tag (SetBackgroundColor) Tag & Length BackgroundColor 2 bytes 3 bytes 3 type:9 4 3 0 2 BackgroundColor 0100 0011 0000 0100 Red Green Blue 1 byte 1 byte 1 byte 0 2 4 3 0000 0010 0100 0011 type:9 0000001001 000011 Length:3 00 00 00 → #000000 (black)
  • 20. DefineBitsJPEG (JPEG画像) • DefineBitsJPEG2 (殆どJPEG) (length) bytes Tag (DefineBitsJPEG3) Charater Tag & Length JPEG Data ID 6 bytes 2 bytes type:35 • JPEG 画像が( chunk の並びが違うだけで、)ほぼそのまま 格納されている。 • 詳しくは以下のサイトを参考 http://labs.gree.jp/blog/2010/09/782/ SWFバイナリ編集のススメ第三回 (JPEG)
  • 21. DefineBitsJPEG (JPEG画像) • DefineBitsJPEG3 (透明度を付加した JPEG) (length) bytes Tag (DefineBitsJPEG3) Charater (zlib compressed) Tag & Length ID OffsetToAlpha JPEG Data BitmapAlphaData 6 bytes 2 bytes 4 bytes (OffsetToAlpha) bytes type:35 (width) bytes width BitmapAlphaData height (height) bytes 参考) http://labs.gree.jp/blog/2010/09/782/ SWFバイナリ編集のススメ第三回 (JPEG)
  • 22. DefineBitsLossless (パレット形式) • DefineBitsLossless2 (透明度付き PNG/GIF 画像) • Format:3 (パレット形式) (length) bytes Tag (DefineBitsLossless2) (zlib compressed) Tag & Charater Color ColorTable & Length ID Format Width Height TableSize ColormapPixelData 6 bytes 2 bytes 1 byte 2 bytes 2 bytes 1 byte zlib infrate type:36 3 ColorTable & ColormapPixelData ColorTable ColormapPixelData 4 bytes (4 x ColorTableSize) bytes ColorTable (Width) bytes (Color Alpha Red Green Blue ColormapPixelData TableSize) bytes Alpha Red Green Blue (Height) Alpha Red Green Blue bytes …
  • 23. DefineBitsLossless (RGBA) • DefineBitsLossless2 (透明度付き PNG/GIF 画像) • Format: 5 (RGBA, DirectColor) (length) bytes Tag (DefineBitsLossless2) Tag & Charater Color (zlib compressed) Length ID Format Width Height TableSize BitmapPixelData 6 bytes 2 bytes 1 byte 2 bytes 2 bytes 1 byte type:36 5 zlib infrate 4x(Width) bytes BitmapPixelData Red Green Blue Alpha … (Height) Red Green Blue Alpha … bytes … 参考) http://labs.gree.jp/blog/2010/12/1902/ SWFバイナリ編集のススメ第五回 (PNG)
  • 24. DefineShape (シェイプ:ベクター画 像) • DefineShape • SWFバイナリ編集のススメ第七回 (Shape基本構造) • http://labs.gree.jp/blog/2011/04/2328/ ← こちらで説明
  • 25. PlaceObject (シェイプorシンボルの貼り 付け) PlaceFlag • PlaceObject2 HasClipActions HasClipDepth HasName Tag (PlaceObject2) HasRatio 1 byte Tag & Length PlaceFlag Depth HasColorTransform 2 bytes 1 byte 2 bytes HasMatrix Type:26 0000 000X HasCharactor Move • PlaceObject2 (全乗せ) Tag (PlaceObject2) Place Character Color Clip Clip Tag & Length Depth ID Matrix Transform Ratio Name Depth Actions Flag 2 bytes 1 byte 2 bytes 2 bytes 2 bytes 2 bytes 1111 111X MATRIX, ColorTransform ClipActions (アフィン変換行列、カラー効果) ↓ ↓ SWF5 以降の情報要素なので略 (次ページ以降で説明)
  • 26. MATRIX (アフィン変換行列) • MATRIX (最小構成) 0000 000X MATRIX Has Has Ntranslate Scale Rotate Bits Scale Rotate Translate 1 0 0 X Skew0 X 1 bit 1 bit 5 bit 0 1 0 (= 0) (= 0) (= 0) 単位行列 Rorate Scale Translate Skew1 Y Y • MATRIX (全乗せ) MATRIX Scale Scale Rotate Rotate Ntranslate Translate Translate Has NScale Has NRotate X Y Rotate Bits Skew0 Skew1 Bits X X Scale Bits 1 bit 1 bit 5 bits (Nscale (Nscale 5 bits (NRotate (NRotate 5 bits (NTranslate (NTranslate (= 1) Bits)bits Bits) bits (= 1) Bits)bits Bits) bits Bits)bits Bits)bits 2 0 0 アフィン変換の詳細は、LT で! 0 1 0
  • 27. CXFORM (カラー効果) • CXFORM (最小構成) 00XX XXXX MATRIX Has Has AddTerm MultiTerm 何もしない 1 bit 1 bit (色味を弄らない) (= 0) (= 0) RedMultiTerm > 256 or • CXFORM (全乗せ) RedAddTerm > 0 MATRIX Has Has Red Green Blue Red Green Blue NBits AddTerm MultiTerm MultiTerm MultiTerm MultiTerm AddTerm AddTerm AddTerm 1 bit 1 bit 4 bits (Nbits) (Nbits) (Nbits) (Nbits) (Nbits) (Nbits) (= 1) (= 1) bits bits bits bits bits bits 11XX XXXX …
  • 29. DoAction (ActionScript実行コード) • DoAction Tag (DoAction) Action Tag & Length Actions EndFlag Type:12 2 or 6 bytes 1 byte =0 Action 0x7F 以下 ActionCode Action 0x80 以上 ActionCode Length Payload (operand) 1 byte 2 bytes (Length) byte 参考) http://labs.gree.jp/blog/2011/07/3259/ SWFバイナリ編集のススメ第八回 (Action – AS2 Bytecode編) 1 byte =0
  • 30. DefineButton (ボタンの振る舞い) • DefineButton Tag (DefineButton) Button Character Action Tag & Length Characters Actions EndFlag Id EndFlag 2 or 6 bytes 2 bytes 1 byte 1 byte =0 =0 Type:7 Character (BUTTONRECORD) ↑ Chacater Chacater … この辺は DoAction 相当 Character (BUTTONRECORD) … ButtonState… CharacterID PlaceDepth PlaceMatrix … ↑ ButtonState この辺は PlaceObject 相当の機能 HitTest StateDown ボタンを押してる時の表示/アクションか、 StateOver StateUp ボタンを離してる時か
  • 31. DefineSprite (ムービークリップ) • DefineSprite (length) bytes Tag (DefineSprite) Sprite Frame Tag & Length Count ControlTags ID 2 or 6 bytes 2 bytes 2 bytes type:39 ControlTags Tag (PlaceObject2) Tag (ShowFrame) … Tag (End) • ※ Definition Tags は中に含められない。
  • 32. まとめ • 16bits, 32bits値は LittleEndian で埋まっている • 基本、bit は先頭から切り出せば OK (いわゆる MSB) • tag_and_lenght だけ 16bits の一塊なので LittleEndian との併せ技 • 可変長フィールドは、数ビットの長さフィールドと、それで指 定した分の長さが後ろに続くのがお約束 • フィールドがオプション扱いの場合は、その存在フラグ(1 bit) があるか、Tag の長さ的に余っているなら存在する。といった 形で判断 • 長さフィールドがない可変長の場合は、Tag の長さから判断で きる。 • 省略されたフィールドはデフォルト値が適用。(Matrixなら単位 行列) • Byte Alignment (byte境界に合わないbitの読み捨て)に注意。 • Matrix 等、情報要素に応じて(その先頭で) alignment を取るか決まる
  • 33. 最後に少しだけ実装の話 (1/3) • Flash Lite 1.1 の SWF を一通り解釈出来るコードを C と PHP で公開してます (メイン機能 は編集) • SWFEditor for PHP • http://sourceforge.jp/projects/swfed/ • IO_SWF • http://openpear.org/package/IO_SWF
  • 34. 最後に少しだけ実装の話 (2/3) • Bitstream クラスを作って、フィールドの長さに応じたメ ソッドを呼ぶのがコツ • http://openpear.org/package/IO_Bit IO_Bit 参考) http://www.slideshare.net/yoyayoya1/php-10133775 PHPでバイナリ変換プログラミング
  • 35. 最後に少しだけ実装の話 (3/3) • 実際に IO_SWF で dump したコンソールログ
