1
Nguyễn Duy Thông

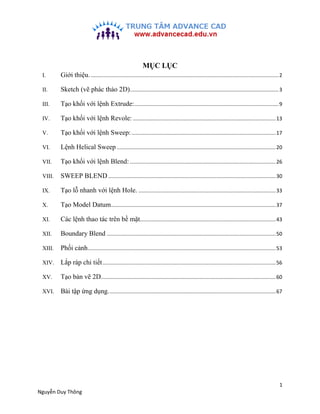

MỤC LỤC
I. Giới thiệu.....................................................................................

2
Nguyễn Duy Thông
TỒNG QUAN VỀ CREO PARAMETRIC 2.0
I. Giới thiệu.

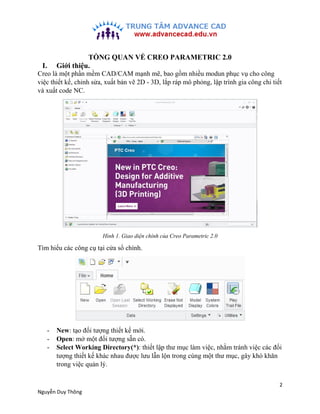

Creo là một phần mềm CAD/CAM mạnh mẽ, bao gồm nhiều mod...

3
Nguyễn Duy Thông

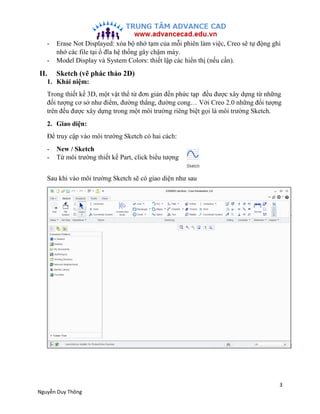

- Erase Not Displayed: xóa bộ nhớ tạm của mỗi phiên làm việc, Creo sẽ tự động ghi
nhớ các file tại ổ đĩ...

4
Nguyễn Duy Thông

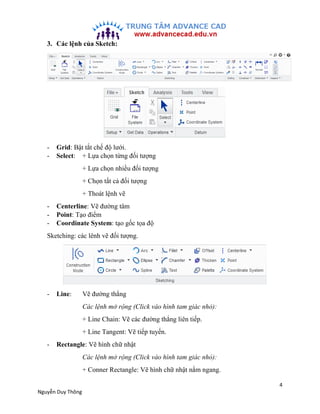

3. Các lệnh của Sketch:
- Grid: Bật tắt chế độ lưới.
- Select: + Lựa chọn từng đối tượng
+ Lựa chọn nhi...

Advertisement

5
Nguyễn Duy Thông

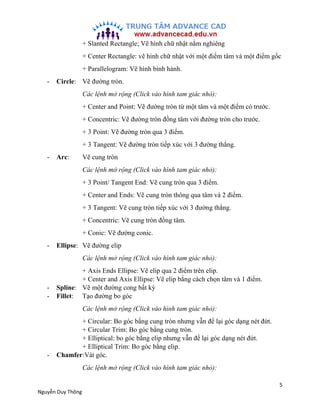

+ Slanted Rectangle; Vẽ hình chữ nhật nằm nghiêng
+ Center Rectangle: vẽ hình chữ nhật với một điểm tâm...

6
Nguyễn Duy Thông

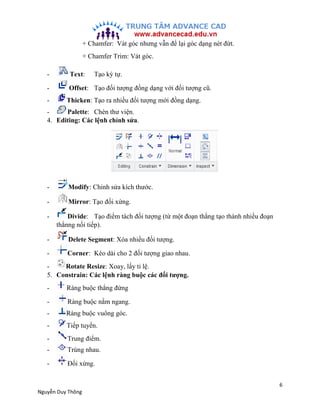

+ Chamfer: Vát góc nhưng vẫn để lại góc dạng nét đứt.
+ Chamfer Trim: Vát góc.
- Text: Tạo ký tự.
- Off...

7
Nguyễn Duy Thông
- Bằng nhau.
- Song song.
6. Dimension: Các lệnh về kích thước.
- Normal: Ghi kích thước.
- Kích thước ...

8
Nguyễn Duy Thông

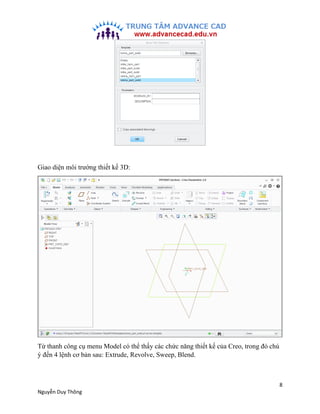

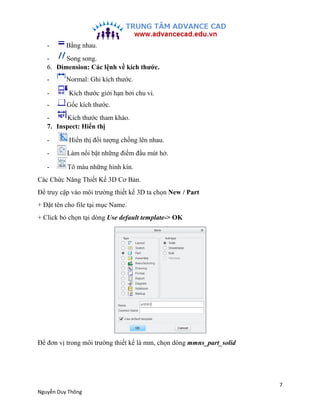

Giao diện môi trường thiết kế 3D:
Từ thanh công cụ menu Model có thể thấy các chức năng thiết kế của Cr...

9
Nguyễn Duy Thông

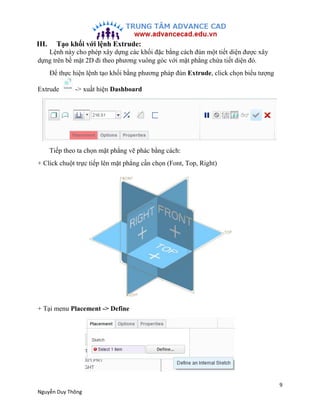

III. Tạo khối với lệnh Extrude:
Lệnh này cho phép xây dựng các khối đặc bằng cách đùn một tiết diện đượ...

Advertisement

10
Nguyễn Duy Thông

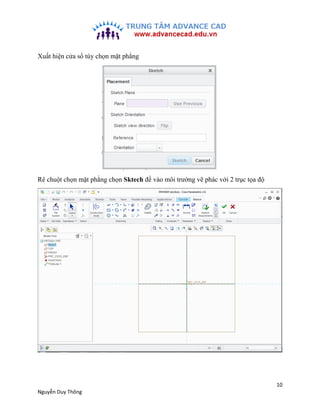

Xuất hiện cửa sổ tùy chọn mặt phẳng
Rê chuột chọn mặt phẳng chọn Sktech đề vào môi trường vẽ phác với ...

11
Nguyễn Duy Thông

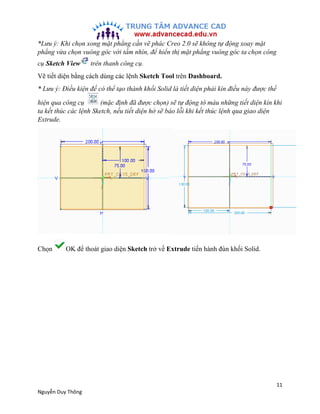

*Lưu ý: Khi chọn xong mặt phẳng cần vẽ phác Creo 2.0 sẽ không tự động xoay mặt
phẳng vừa chọn vuông gó...

12
Nguyễn Duy Thông

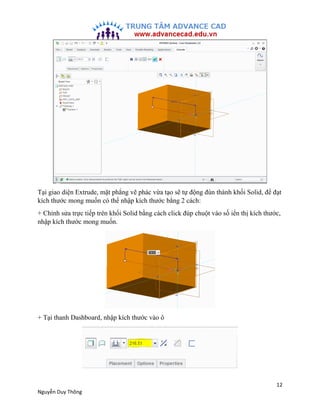

Tại giao diện Extrude, mặt phẳng vẽ phác vừa tạo sẽ tự động đùn thành khối Solid, để đạt
kích thước mo...

13
Nguyễn Duy Thông

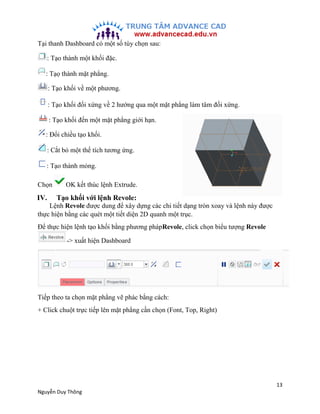

Tại thanh Dashboard có một số tùy chọn sau:
: Tạo thành một khối đặc.
: Tạọ thành mặt phẳng.
: Tạo khố...

14
Nguyễn Duy Thông

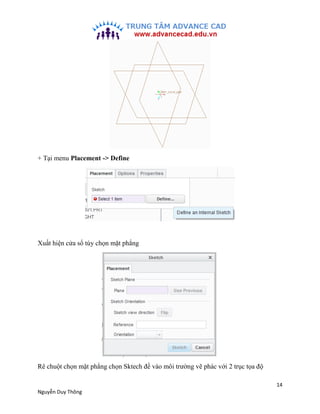

+ Tại menu Placement -> Define
Xuất hiện cửa sổ tùy chọn mặt phẳng
Rê chuột chọn mặt phẳng chọn Sktech...

Advertisement

15
Nguyễn Duy Thông

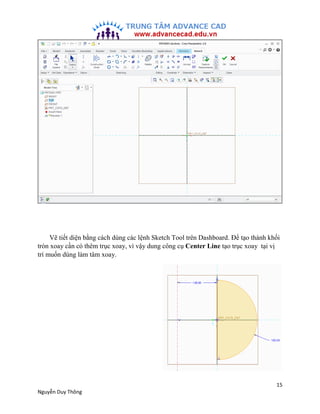

Vẽ tiết diện bằng cách dùng các lệnh Sketch Tool trên Dashboard. Để tạo thành khối
tròn xoay cần có th...

16
Nguyễn Duy Thông

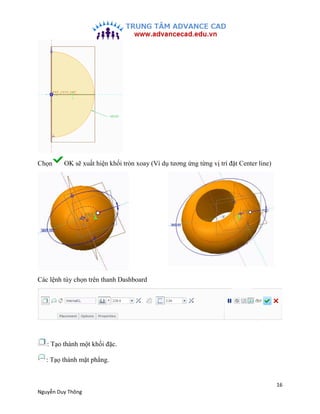

Chọn OK sẽ xuất hiện khối tròn xoay (Ví dụ tương ứng từng vị trí đặt Center line)
Các lệnh tùy chọn tr...

17
Nguyễn Duy Thông

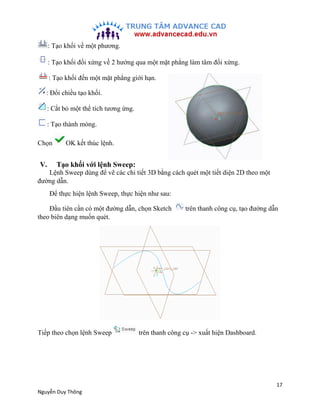

: Tạo khối về một phương.
: Tạo khối đối xứng về 2 hướng qua một mặt phẳng làm tâm đối xứng.
: Tạo khố...

18
Nguyễn Duy Thông

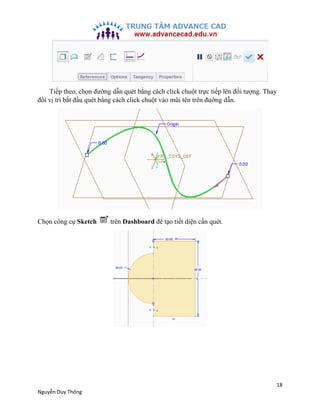

Tiếp theo, chọn đường dẫn quét bằng cách click chuột trực tiếp lên đối tượng. Thay
đổi vị trí bắt đầu ...

19
Nguyễn Duy Thông

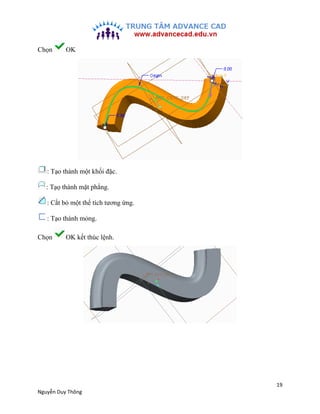

Chọn OK
: Tạo thành một khối đặc.
: Tạọ thành mặt phẳng.
: Cắt bỏ một thể tích tương ứng.
: Tạo thành ...

Advertisement

20
Nguyễn Duy Thông

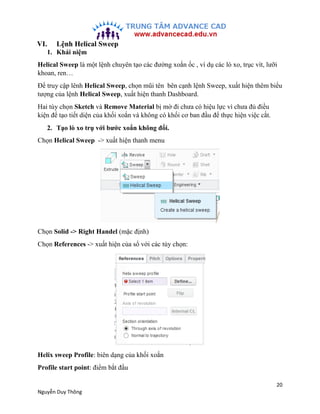

VI. Lệnh Helical Sweep
1. Khái niệm
Helical Sweep là một lệnh chuyên tạo các đường xoắn ốc , ví dụ các...

21
Nguyễn Duy Thông

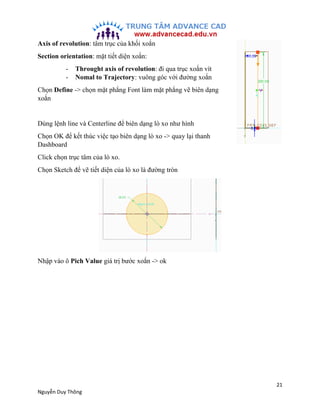

Axis of revolution: tâm trục của khối xoắn
Section orientation: mặt tiết diện xoắn:
- Throught axis of...

22
Nguyễn Duy Thông
3. Tạo lò xo côn với bước xoắn không đổi.

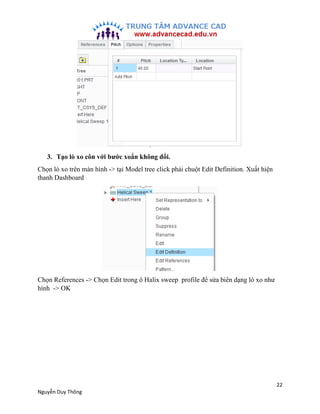

Chọn lò xo trên màn hình -> tại Model tree click phải chuột ...

23
Nguyễn Duy Thông

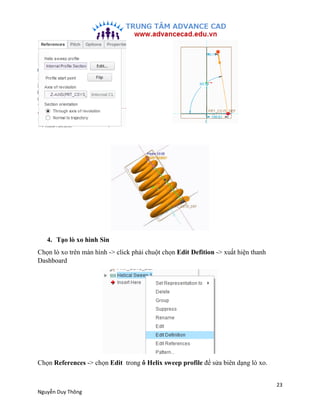

4. Tạo lò xo hình Sin
Chọn lò xo trên màn hình -> click phải chuột chọn Edit Defition -> xuất hiện tha...

24
Nguyễn Duy Thông
Sửa Pitch Value thành 10 -> OK
Tạo lò xo trụ với bước xoắn thay đổi.

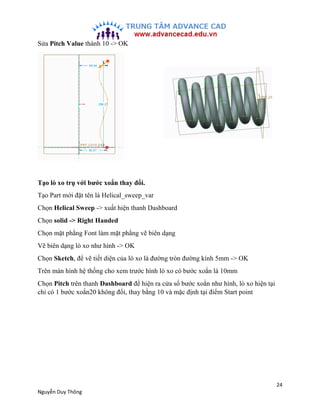

Tạo Part mới đặt tên là Helical_s...

Advertisement

25
Nguyễn Duy Thông

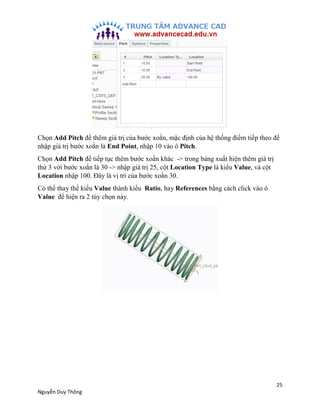

Chọn Add Pitch để thêm giá trị của bước xoắn, mặc định của hệ thống điểm tiếp theo để
nhập giá trị bướ...

26
Nguyễn Duy Thông

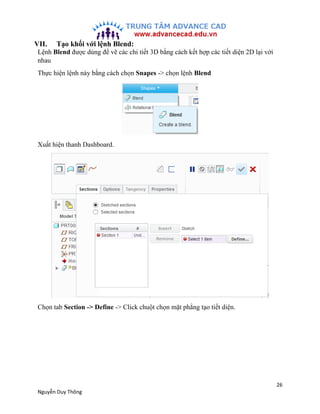

VII. Tạo khối với lệnh Blend:
Lệnh Blend được dùng để vẽ các chi tiết 3D bằng cách kết hợp các tiết di...

27
Nguyễn Duy Thông

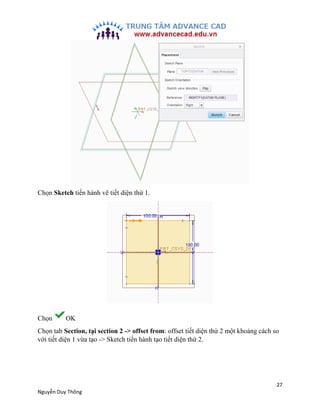

Chọn Sketch tiến hành vẽ tiết diện thứ 1.
Chọn OK
Chọn tab Section, tại section 2 -> offset from: offs...

28
Nguyễn Duy Thông

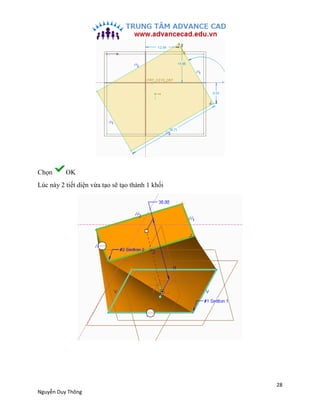

Chọn OK
Lúc này 2 tiết diện vừa tạo sẽ tạo thành 1 khối

29
Nguyễn Duy Thông
Nếu muốn tạo thêm mặt phẳng quét thì chọn tab Section -> Insert -> thực hiện tiếp như
tạo mặt phẳng th...

Advertisement

30
Nguyễn Duy Thông

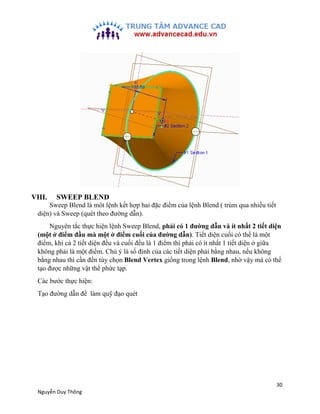

VIII. SWEEP BLEND
Sweep Blend là môt lệnh kết hợp hai đặc điểm của lệnh Blend ( trùm qua nhiều tiết
di...

31
Nguyễn Duy Thông

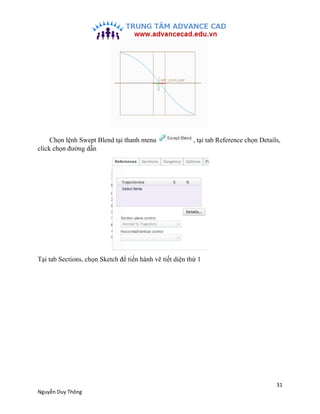

Chọn lệnh Swept Blend tại thanh menu , tại tab Reference chọn Details,
click chọn đường dẫn
Tại tab Se...

32
Nguyễn Duy Thông

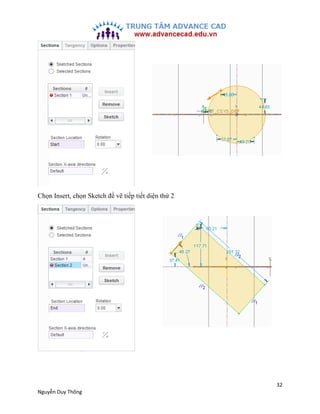

Chọn Insert, chọn Sketch đề vẽ tiếp tiết diện thứ 2

33
Nguyễn Duy Thông
Chọn OK, kết quả sẽ được một khối được tạo từ 2 tiết diện khác nhau
IX. Tạo lỗ nhanh với lệnh Hole.
Tr...

34
Nguyễn Duy Thông

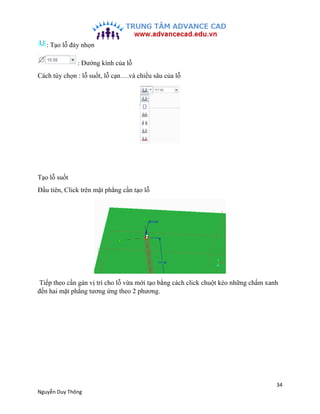

: Tạo lỗ đáy nhọn
: Đường kính của lỗ
Cách tùy chọn : lỗ suốt, lỗ cạn….và chiều sâu của lỗ
Tạo lỗ suốt...

Advertisement

35
Nguyễn Duy Thông

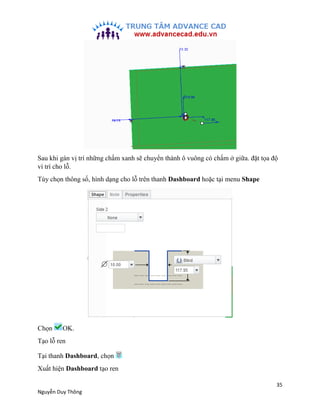

Sau khi gán vị trí những chấm xanh sẽ chuyển thành ô vuông có chấm ở giữa. đặt tọa độ
ví trí cho lỗ.
T...

36
Nguyễn Duy Thông
: tùy chọn kiểu ren tiêu chuẩn.
: chọn loại ren.
: chiều sâu ren
: tùy chọn chiều sâu tính đến hết phầ...

37
Nguyễn Duy Thông
Chọn OK.
*Để tạo lỗ với số lượng lớn trên cùng một mặt phẳng, kết hợp lệnh Pattern.
X. Tạo Model Datum...

38
Nguyễn Duy Thông

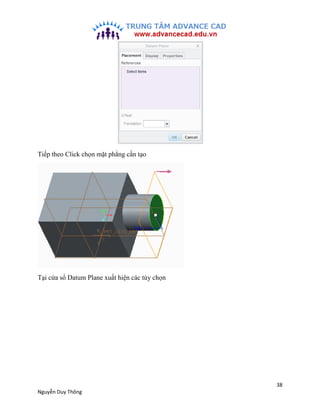

Tiếp theo Click chọn mặt phẳng cần tạo
Tại cửa sổ Datum Plane xuất hiện các tùy chọn

39
Nguyễn Duy Thông

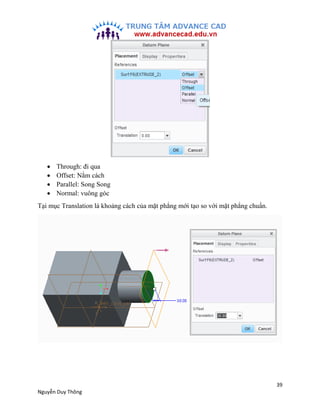

 Through: đi qua
 Offset: Nằm cách
 Parallel: Song Song
 Normal: vuông góc
Tại mục Translation là ...

Advertisement

40
Nguyễn Duy Thông

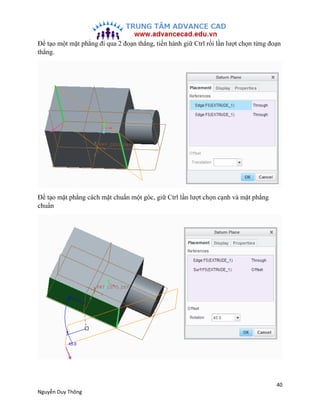

Để tạo một mặt phẳng đi qua 2 đoạn thẳng, tiến hành giữ Ctrl rồi lần lượt chọn từng đoạn
thẳng.
Để tạo...
