Zabbix概論
Ansible とZabbixで実現する次世代運用管理

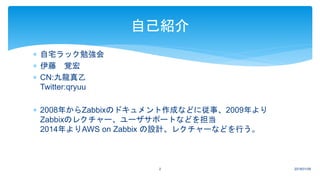

 自宅ラック勉強会
 伊藤覚宏
 CN:九龍真乙
Twitter:qryuu
 2008年からZabbixのドキュメント作成などに従事、2009年より
Zabbixのレクチャー、ユーザサポートなどを担当
2014年よりAWS on Z...

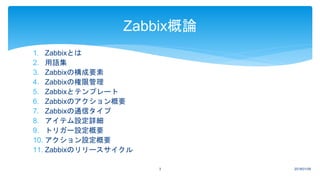

1. Zabbixとは
2. 用語集
3. Zabbixの構成要素
4. Zabbixの権限管理
5. Zabbixとテンプレート
6. Zabbixのアクション概要
7. Zabbixの通信タイプ
8. アイテム設定詳細
9. トリガー設定概...

Zabbixとは
2018/01/094

 ZabbixとはラトビアのZabbix LLCにより開発・サポートされている
オープンソースの統合監視ソリューションです。
 日本においては、Zabbix Japan LLCがサポート事業を展開していま
す。
また、パートナー制度により、...

用語集
2018/01/096

用語解説
ホスト監視対象
アイテム
ホストから収集する監視項目、独自エージェントのほか、SNMP,IPMI,SSL,TELNET,ODBC,JMX,WMIによるデータ収集,ポート接続,ICMP応答,の収集が可能、収集済み
アイテムに対する四...

Zabbixの構成要素
2018/01/098

 Zabbixのシステム構成
 Zabbixの設定構成
2018/01/099
Zabbixの構成要素

2018/01/0910
Zabbixのシステム構成
Zabbixシステムは標準的な
LAMP(Linux/Apache/MySQL/Perl,php)
構成により実現されています。

 ZabbixのWEBFrontend、Database,Serverプロセスは、相互にIP的に接続されます。
このことは、各コンポーネントを別々のサーバインスタンスに分離して構築できることを意味し
ます。
もちろん、単一のサーバインスタンス...

 ホスト設定概要
2018/01/0912
Zabbixの設定構成

 ホスト設定概要
 Zabbixにはホスト、アイテム、トリガー、アクション、グラフ（カスタ
ムグラフ）、ユーザー、メディア、メディアタイプといった要素があり
ます。
 Zabbixの設定要素はそれぞれに独立です。
2018/01/0913...

Zabbixの特徴
2018/01/0914

 Zabbixと他の監視ツールの違い
 Zabbixでは定型的な監視も可能ですが、監視の自由度がとても高いこと
が特徴です。
 監視だけではなく、観測装置として利用することが可能です。
2018/01/0915
Zabbixの特徴

 ホスト
 ホストは、監視対象機器を示します。
 監視対象のIPアドレスやDNS名など接続情報を設定します。
2018/01/0916
ホスト設定

 アイテム設定によって、どのようなデータを収集するのかを設定し
ます。
 アイテムは必ずしも監視項目＝障害判定項目になるわけではありません。
 人間が判断するための資料としてデータ収集のみを行う事も可能です。
 ZabbixAgent,...

 アイテム設定によって収集されたデータに対して条件式を設定し、
障害判定を行います。
 条件式を手動で記載することも、ウィザードを使ってパラメータの
み指定することもできます。
2018/01/0918
トリガー設定

 ローレベルディスカバリ（LLD）という機能により、JSON形式のリ
ストを取り込み、ホスト、アイテム、トリガー、グラフを自動生成
させることが可能です。
2018/01/0919
LLD設定

Zabbixの権限管理
2018/01/0920

 権限設定概要
2018/01/0921
Zabbixの権限管理

 権限設定概要
 ホストやユーザーはホストグループやユーザグループとしてグルーピン
グを行いグループ単位でアクセス権を制御します。
それぞれ単独または複数のグループに所属することができます。
ただし、グループに属さないユーザやホストは作れま...

Zabbixとテンプレート
2018/01/0923

2018/01/0924
Zabbixとテンプレート

2018/01/0925
Zabbixとテンプレート
 アイテムはアプリケーションとしてグルーピングするとこができま
す。
一つまたは複数のアプリケーションに属する事が可能です。
アプリケーションに属さないアイテムも設定できます。
 アイテ...

2018/01/0926
Zabbixとテンプレート
 LinuxやWindows等のサーバパフォーマンス、ネットワーク機器のト
ラフィックなどの基本的な監視であれば、プリセットされているテ
ンプレートを適用するだけで、監視を行う事が可能です...

Zabbixのアクション概要
2018/01/0927

 アクションでは、通知やコマンドの実行を行う事ができます。
 通知動作は即時動作するのでは無く、zabbix_server.conf内の
SenderFrequency=の周期毎にチェックが行われます。
2018/01/0928
Zabbi...

Zabbixの通信タイプ
2018/01/0929

 パッシブ通信
 Zabbixエージェント、パッシブProxy
ZabbixServer→ZabbixAgent
ZabbixServer→ZabbixProxy
ZabbixProxy→ZabbixAgent の方向の通信
 監視側がア...

 アクティブ通信
 Zabbixエージェント（アクティブ）、アクティブProxy
ZabbixAgent→ZabbixServer
ZabbixProxy→ZabbixServer
ZabbixAgent→ZabbixProxy 方向の通信...

アイテム設定詳細
2018/01/0932

タイプ内容
Zabbixエージェント Zabbix-server→Zabbix-agent
Zabbixエージェント（アク
ティブ）
Zabbix-agent→Zabbix-server
（ログ監視では必須）
シンプルチェック Ping、ポー...

アイテムキー
2018/01/0934
アイテムキーの役割アイテムタイプ
監視項目そのものを意味す
る
Zabbixエージェント
Zabbixエージェント（アク
ティブ）
シンプルチェック
Zabbixインターナル
SNMPトラップ
計算式を...

 個別のアイテムキーは、公式マニュアルのアイテムキーリストまた
は、
アイテム設定画面で[キー]ボックスの[選択]ボタンを押した際に表示
される
キーリストで確認してください。
ZabbixのGUI上ではアイテムはアイテムキーにより識別されま...

エージェントインターフェ
イス
Zabbixエージェント
SNMPインターフェイス
SNMP[v1|v2|v3]エージェ
ント
SNMPトラップ
JMXインターフェイス JMXエージェント
IPMIインターフェイス IPMIエージェント
いずれ...

データ型データ形式
数値（整数）
0～18446744073709551614
64ビット符号なし整数
数値（浮動小数）
-999999999999.9999 ～ 999999999999.9999
整数部16桁、小数部4桁
文字列 255b...

データの形
式
動作
ブール型
取得した文字列データを（0｜1）の2値に変換して処理しま
す
true, t, yes, y, on, up, running, enabled, available→ 1
false, f, no, n, of...

任意の文字列 1000毎にSI接頭辞を付与
B,Bps 1024毎にSI接頭辞を付与
unixtime
整数型の値をUNIXタイムとして扱い
「yyyy.MM.dd hh:mm:ss」として表示します。
uptime
値を経過秒数として扱います...

 取得値があらかじめKByteなどのSI接頭辞で表されている場合、単位
を正確に付与することができません。
そのようなデータ取り扱うために取得したデータに乗数を掛けるこ
とができます。
乗数には 1e+7のような指数表記を使用することもできま...

 収集したデータをDBに格納する際に計算することができます。
2018/01/0941
保存時の計算
設定動作
なし収集したデータをそのまま保存します
差分/時間
前回値と最新値の差をデータ取得時間の差で割りま
す
増分毎秒というデータが...

トリガー設定概要
2018/01/0942

 トリガー設定では、収集したアイテムにを利用して閾値や文字列、
データの変化を検知する条件式を設定します。
 複数のアイテムのデータを組み合わせてトリガーに利用したり、ト
リガー自体の状態を判定条件にすることもできます。
2018/01/0...

2018/01/0944
トリガー設定
 トリガー設定画面で[追加]クリックすることで判定式を暗記しなくて
もトリガーを作成することが出来ます。

2018/01/0945
トリガー設定
 トリガー設定画面で[追加]クリックすることで判定式を暗記しなくて
もトリガーを作成することが出来ます。

 複数の条件式を結合した複雑な条件を設定する場合は条件式ビル
ダーを使うことで、視覚的に条件式を把握することができます。
2018/01/0946
条件式ビルダー

 複数の条件式を結合した複雑な条件を設定する場合は条件式ビル
ダーを使うことで、視覚的に条件式を把握することができます。
2018/01/0947
条件式ビルダー

 ログファイルに対する判定は、トリガー画面では無く、ログアイテ
ムのウィザードから簡単に作成することができます。
2018/01/0948
ログトリガー

 ログファイルに対する判定は、トリガー画面では無く、ログアイテ
ムのウィザードから簡単に作成することができます。
2018/01/0949
ログトリガー

 トリガーは条件に[一致する]、[一致しない]という状態が変化した場
合にのみ発報します。
[一致した]場合に繰り返し発報するためには[障害イベントを継続して
生成]を有効にします。
2018/01/0950
トリガーの繰り返し条件

 Zabbix 3.2 以降では障害条件だけではなく、回復条件を定義出来る
ようになりました。
 このためヒステリシストリガーと呼ばれる、正常時と障害時で閾値
を変えるような複雑な条件をより簡単に記述できるようになりまし
た。
2018/0...

アクション設定概要
2018/01/0952

 アクションには以下の種類があります。
 トリガーアクション（障害対応アクション）
 ディスカバリーアクション（ネットワークディスカバリに連動する
アクション）
 自動登録（Agent自動登録に連動するアクション）
 内部イベント（Z...

 アクション動作では、ホストやホストグループ、ユーザ、Agent、
ZabbixServerに対して操作を実行することが可能です。
 ターゲットリストはZabbixAgentやIPMI,SSH,Telnetでのコマンド実
行の際に利用されま...

 トリガーアクションでは、エスカレーション設定を行う事で、イベ
ント発生直後の他、指定時間経過後に動作を実施させることが可能
です。
 トリガーアクションが通知するのはユーザグループ/ユーザまであり、
通知されたユーザへの通知方法は、ユーザ...

 トリガーアクションでは、障害が継続した場合に、運用に合わせて
「通知先を変更する」
「Commandを実行する」などの対応を変えていてけるエスカレー
ション機能があります。
障害発生時：表示灯をならす
5分後：オペレーターに通知する
 1...

 エスカレーションは「ステップ」によって定義します。
 1= トリガーイベント発生時
 2<= Nステップ間秒数経過後
2018/01/0957
エスカレーション設定

 エスカレーション設定は、障害対応コメントの有無により実行する/
しないを制御することが可能です。
この設定を行うと、障害対応コメントにより対応中の場合は、上位
管理者への通知を停止するといった制御が可能になります。
2018/01/0958...

メンテナンス
2018/01/0959

 メンテナンス設定には、2種類の設定があります。
2018/01/0960
メンテナンス設定
メンテナンスタ
イプ
挙動
データ収集ありホストに対してメンテナンス中というフラグを立てます。
それ以外の動作は通常とかわりません。
アクション設...

2018/01/0961
メンテナンス中の通知
アクションの実行条件で
[メンテナンスの状態] [期間外] [メンテナンス]を指定することで、通知を抑止します。

2018/01/0962
メンテナンス中の通知
 メンテナンス中に状態が変化した場合、メンテナンスが開けた時点
で再評価が行われ、通知されます。
メンテナンス前状
態
メンテナンス中変
化1
メンテナンス中変
化2
メンテナンス開通
知
障害...

2018/01/0963
メンテナンス中のエスカレーション
 メンテナンス設定は、アクション実行に対してのみ機能します。
メンテナンス開始以前に動作を開始していたアクションのエスカ
レーション動作は、メンテナンスに入っても停止しません。
 ...

Zabbixによるクラスタ監視
2018/01/0964

 複数のサーバーによるリソーススラスタの監視にはアグリーゲート
アイテムを利用します。
 AutoScalingやAnsible等のサーバが入れ替わる環境でも
ホストグループ内の最大値、最小値、平均値を監視できるアグリ
ゲートアイテムの利用...

 アグリゲートテンプレートを作成する際にホストグループをマクロ
化して作成しておくと、汎用テンプレートとして利用可能です。
アグリゲートアイテム
2017/11/17

 特定のクラスタを表すホストを作成し、ホストマクロでホストグ
ループ名を
設定します。
アグリゲートアイテム
2017/11/17

Zabbixによるオペレーション自動化
2017/11/17

 アクション機能では障害通知だけではなく、コマンドの実行を行う
事ができます。
 このコマンド実行で管理ツールを操作することで、オペレーション
自動化を行う事が可能です。
アクション機能
2017/11/17

 Zabbixのアクション機能によるAnsible TowerのJobテンプレート起動
例を示します。
 Ansible にアクセス可能なホストもしくはZabbix Server上でコマンド
を実行します。
2018/01/0970
Ans...

2018/01/0971
Ansible Tower Jobテンプレートの起動
curl -X POST -H "Content-type: application/json" -d
'{"username":"test","password"...

 コマンド内に直接ID、Password を記載することは、セキュリティー
上好ましく無いため、特権管理者のみが参照可能なグルーバルマク
ロを利用します。
2018/01/0972
Ansible Tower Jobテンプレートの起動

 インスタンスローンチをクラウド側やAnsible Towerに任せることで、
スクリプト開発やアプリ開発を行わなくても、Zabbixの基本機能を
組み合わせるだけで、オペレーションの自動化が可能です。
 Zabbixの監視機能を組み合わせ...

Zabbix のリリースポリシー
2018/01/0974

2018/01/0975
Zabbixのリリースポリシー
 Zabbix 2.2 以降では1年半毎にリリースされるLTSバージョンと
半年毎にリリースされるポイントリリースがあります。（予定・希
望）

2018/01/0976
Zabbixのリリースポリシー
 Zabbix LTSリリース
 Zabbix LTSはZabbix Enterpriseサポートをご契約のお客様向けに標準で5年間サポート
されます（3年間のフルサポートと2年間の...

 フルサポート
 インストール方法、使用方法、設定方法に関するお問い合わせの回答
 問題の原因調査/分析
 すべてのレベルのバグフィックス
 機能改善要望への対応
 リミテッドサポート
 インストール方法、使用方法、設定方法に関す...

バージョンリリース日
フルサポート終
了
リミテッドサポート
終了
延長サポー
ト
Zabbix 2.0 LTS 2012/5/21 2015/5 2017/5
応相談Zabbix 2.2 LTS 2013/11/12 2017/8 2019...

付録
2018/01/0979

 自動化例：
 Zabbixは障害が発生した際に、インスタンスのTerminateを実施します。
 インスタンスの再作成はAuto Scalingで実施します。
AWS CLIの実行
2017/11/17

 Zabbixサーバもしくは、ZabbixProxyインスタンスにIAMロールをア
タッチしておきます。
 IAMロールにより、認証情報を明示せずにAWS CLIが実行可能になり
ます。
 実行したいAWS CLIは以下のものになります。...

 インスタンスIDを自動的にコマンドに入れる方法
 system.runを利用し、インベントリメタデータからインスタンスIDを
取得します。
 system.run["curl -s http://169.254.169.254/late...

 アイテムとして取得しただけでは、アクションで利用しづらいので、
このデータを任意のホストインベントリに登録します。
ホストインベントリの利用
2017/11/17

 ホストインベントリマクロを利用し、AWS CLIを設定します。
 aws ec2 terminate-instances --instance-ids
{INVENTORY.HARDWARE} --region ap-northeast-...

 リージョン情報も同様にインスタンスメタデータとホストインベン
トリで設定することも可能です。
ホストインベントリの利用
2017/11/17

 障害を検知するとアクションでコマンドが実行されます。
コマンドの実行結果
2017/11/17

 今回の設定で利用しているZabbixTemplate
 Linux base: https://1drv.ms/u/s!AvJ4teJDyD_Q0F9RHIMemZajwRzF
 Linux OS: https://1drv.ms/u/...
