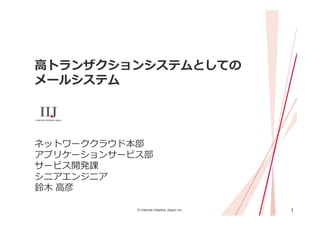

1© Internet Initiative Japan Inc.
⾼トランザクションシステムとしての
メールシステム
ネットワーククラウド本部
アプリケーションサービス部
サービス開発課
シニアエンジニア
鈴⽊⾼彦

2
メールシステムの設計

3

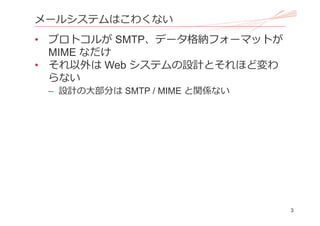

メールシステムはこわくない
• プロトコルが SMTP、データ格納フォーマットが
MIME なだけ
• それ以外は Web システムの設計とそれほど変わ
らない
– 設計の⼤部分は SMTP / MIME と関係ない

4
メールゲートウェイ
• 前段 (インターネット) からメールを受け取る
• メールの中⾝を検査する (フィルタリング)
• 後段にメールを送る
インターネット
お客様メールシステムメールスプール
メールゲートウェイ

5
多彩なフィルタ
• ウイルスフィルタ
• 迷惑メールフィルタ
• 送信ドメイン認証 (SPF, DKIM, DMARC) フィルタ
– 差出⼈情報を詐称していないか検証する
• 送信元 IP アドレス、差出⼈フィルタ
– レピュテーション ...

6
古典的なメールゲートウェイのアーキテクチャ
インターネット
お客様メールシステムメールスプール
送信ドメイン認証
IP アドレスフィルタ
アンチウイルス
アンチスパム

7
古典的アーキテクチャのメリット
• 機能を⼿軽に組み合わせられる
– A社のアンチウイルスエンジン
– B社の迷惑メール判定エンジン
– オープンソースの送信ドメイン認証フィルタ
• 新機能の追加も⼿軽
– 新機能を持つ MTA を配送系に...

8
古典的アーキテクチャのデメリット
• MTA 間で処理の重複が多い
– メールの受信、MIME のパース、添付ファイルの展開
– CPU やストレージ I/O の無駄遣い
• 機能拡張によって MTA の段数と種類が増える
– さらなる処理...

9
メールの受信
• メールシステムで最も重要な要件:
メールをロストしない
• 受け取ったメールは確実に書き出す
– 書き出しが担保されるまで前段に成功を返さない
• ライトキャッシュに注意
• スループットは低くなる傾向
– ⾼い冗⻑性を持...

10
ストレージ I/O に注⽬した古典的アーキテクチャ
• オーバーヘッド (=メール受信) が⼤きい
– 段数の分だけ書き込みが増幅
– 実現したかったのはアプリケーション部分なのに…
• ストレージがシステム全体のボトルネックに
– ⼤半...

11
CPU バウンドなアプリケーション
• アンチウイルス
– ZIP などコンテナファイルの展開が負荷の主要因
– 典型的にはファイルの展開はストレージの負荷
– テンポラリファイルをメモリに展開させる
• 永続化の必要がない
• 処理が早...

12
配送系の再設計
• 課題
– ストレージ I/O が増幅されてボトルネックになる
– CPU 負荷が⼀部のサーバに偏る
• 環境・制約
– コモディティサーバの⾼性能化
• CPU コアいっぱい
– ⼤半のサーバで CPU リソースを使い...

13
ストレージ I/O の削減
• どう考えても受信処理を何度もおこなっているの
が無駄
メール受信
MIME パース
添付ファイル展開
アプリケーション１
メール受信
MIME パース
添付ファイル展開
アプリケーション２
メール受信
MI...

14
ストレージ I/O の削減
• 理想的には⼀度だけメールを受信し、逐次アプリ
ケーションを適⽤すればよい
メール受信
MIME パース
添付ファイル展開
アプリケーション１
アプリケーション２
アプリケーション３
アプリケーション４
アプ...

15
ストレージ I/O の削減
• 以下の機能を1台で実現する MTA を持ってくれば
よい:
– ウイルスフィルタ
– 迷惑メールフィルタ
– 送信ドメイン認証フィルタ
– 送信元 IP アドレス、差出⼈フィルタ
– キーワードフィルタ
–...

16
ベンダ製 MTA
• ISP や送信事業者をターゲットにしたもの
• 恐ろしく柔軟
– MTA というよりメールに特化したインタプリタ
• 実際に DSL を提供する製品もある
– 様々なアンチウイルス/アンチスパム製品を組み合わせ
られ...

17
ベンダ製 MTA
• ベンダロックインのリスク
– “MTA = 配送系” になる
– 機能拡張が困難
• リクエストはベンダにもメリットがないと通りにくい
• 独⾃機能の追加は最難関
• IIJ は設定変更以外ほぼ何もできない
– 買収...

18
内製 MTA
• IIJ の積極的な開発⽅針を⽀えるには、ベンダ製
MTA は⾃由がなさすぎる
• ベンダ製 MTA で痛い⽬を⾒ている
– 全体を委ねるのはリスクが⼤きすぎる
• アンチウイルスやアンチスパムエンジンには⼤抵
組み込み⽤...

19
MTA の設計

20
特性を把握する
• MTA の基本的な特性
• アプリケーション
– アンチウイルス
– アンチスパム
– 送信ドメイン認証
– 送信元 IP アドレス、差出⼈フィルタ
– キーワードフィルタ
– ファイル形式フィルタ
– Office ...

21
MTA の基本的な特性
• 突発的な急激な負荷上昇
– 要因
• Botnet や送信事業者からの打ち込み
• ML や転送によるループの形成
• アラートなどの機械メール
– ⾼負荷時に安定動作すること

22
MTA の基本的な特性
• メールの受信・送信
– ネットワーク I/O は⼀般的に CPU 負荷が低く遅い処理
• 受信メールのストレージへの書き込み
– 確実に永続化する
• 強靭なキュー
– 打ち込み後など、膨⼤な数のメールを抱える...

23
アンチウイルス
• 動作の詳細は開⽰されない
– 動作を推測しつつ、ブラックボックスとして扱う
• (製品差はあるが) とにかくCPUを消費する
– 本来はストレージ I/O が多いコンポーネントだが、
アーカイブの展開を極⼒メモリでおこ...

24
アンチスパム
• 動作の詳細は開⽰されない
– ベンダにより戦略にバリエーションがある
– ブラックボックスとして扱う
• メモリを⼤量消費する
• 主な処理
– メールの特徴抽出
– ヒューリスティクス
– インターネット越しにベンダの...

25
送信ドメイン認証
• メールの送信者情報を DNS レコードで宣⾔され
ている情報と照合
• CPU 負荷は低く、DNS ルックアップの待ち時間
が⽀配的
• 主な処理
– DNS ルックアップ
• しばしば反応がものすごく悪いドメインに...

26
送信元IPアドレス、差出⼈、キーワードフィルタ
• 顧客毎に設定した情報とのキーワードマッチ
– 顧客によってはキーワードを数千単位で並べる
• 負荷が⾼い割に効果が薄い
• 主な処理
– DB アクセス
– ⽂字列⽐較

27
添付ファイルフィルタ
• ファイル形式判定、Office マクロ判定など
– 異なるフィルタで毎回 MIME パートの展開が必要
• ストレージの代わりにメモリを活⽤
• 主な処理
– MIME パートの展開
– コンテナファイルの展開

28
特に注⽬すべき特性
• アンチウイルス
– CPU リソースを無尽蔵に消費する
– 他の処理に必要な CPU まで⾷い尽くされる
• アンチウイルス・アンチスパム
– 動作の詳細が開⽰されず、また変更の可能性がある
• I/O全般
– C...

29
伝統的なサーバ (プロセス) の設計
• 並⾏サーバ
– コネクション毎にプロセルやスレッドを⽣成する
• Preforking/Prethreading
– 事前にプロセス/スレッドを作成しておく
– 1コネクションー1プロセス/スレッド

30
C10K 問題
• 1コネクションー1スレッドのモデルで、コネク
ションが1万本あるとどうなるか
– 割り当てられたスレッドは常にビジーなわけではない
• I/O 待ち
• コネクションキャッシュ
• DoS
– CPU は遊んでいるのに...

31
イベント駆動アーキテクチャ
• I/O multiplexing (多重化)
– 準備ができたソケットに対してのみ処理をおこなう
• select(2), poll(2)
• epoll, kqueue, /dev/poll
• libe...

32
Thread starvation
• 特定の重い処理がプールの全てのスレッドを使い
切ってしまう
– 典型的にはアンチウイルス
×: ウイルススキャンがプールのスレッドを全て使っている
ため、MTA がメールを受信できない
〇: MTA...

33
モノリシック MTA
インターネット
お客様メールシステムメールスプール
SMTP 受信
Queue
SMTP 送信
アンチウイルス
その他様々なフィルタ
アンチスパム

34
モノリシック MTA
• 全てのサーバの CPU リソースを活⽤できる

35
モノリシック MTAの開発
• 成果
– 単段 MTA 構成のアーキテクチャを達成し、ストレージ
I/O を⼤幅に削減
– MTA はイベント駆動アーキテクチャを採⽤し、⾼負荷
下での安定動作を実現
– 遊んでいた CPU リソースを活⽤...

36
まとめ
• ストレージ I/O を制す者がメールシステム
を制す
• 多段 MTA 構成から単段 MTA 構成にまとめ
てストレージ I/O を削減
• メールシステムの設計は他の Web システ
ムの設計とそれほど変わらない

37
