T E S I S A R Q U I T E C T U R A
C A T E D R A U M F A D A U
BORRACHIA OSCAR- BARROSO JORGE- SALLABERRY CARLOS –
PINI FER...

TEMA [01]
SITIO [02]
IMPLANTACION [03]
ESTRUCTURA FUNCIONAL [04]
ESTRUCTURA MORFOLOGICA [05]
DISEÑO DE LA MATERIALIDAD [06...

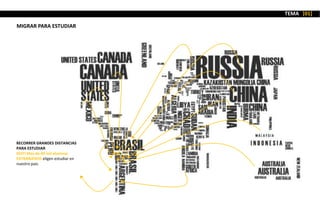

RECORRER GRANDES DISTANCIAS
PARA ESTUDIAR
HOY! Mas de 40 mil alumnos
EXTRANJEROS eligen estudiar en
nuestro país.
TEMA [01...

La universidad de Morón
cuenta con 5.000
estudiantes inscriptos / 798
alumnos son extranjeros
Cuenta con programas de
inte...

H A B I T A R
D E S C A N S A R
E N C O N T R A R S E
E S T U D I A R
D I V E R T I R S E
TEMA [01]

M I G R A R P A R A E S T U D I A R
AMBITO URBANO DESCONOCIDO, al
que deben comprender y adaptarse
Rasgos propios del movi...

FACTORES que influyen en la decisión del proyecto de migrar con el objetivo de
cursar estudios universitarios
Caracterizar...

“E L H A B I T A R : VIVENCIA QUE VA DESDE LA FILOSOFIA HASTA EL ARTE
RESIDENCIA CONDICIONES DE
HABITABILIDAD
INDIVIDUAL
C...

A- Estudiantes provenientes de regiones alejadas del país que vienen a cursar carreras de grado a la UM.
B- Estudiantes na...

SEDENTARISMO
FALTA DE ACTIVIDAD FISICA
BAJO CONSUMO DE FRUTAS Y
VERDURAS
HABITOS DE MALA ALIMENTACION
Los estilos de vida ...

P R O G R A M A
CANTIDAD DE HUESPEDES: 162 estudiantes
TOTAL M2: 3800 m2
TEMA [01]
MANTENIMIENTO
Sala de maquinas: 193 m2
...

Conformación espacial.
Multiplicidad de actores y situaciones.
Heterogeneidad programática:
Uso principal: Viviendas 70%.
...

TEMA [01]
SITIO [02]
IMPLANTACION [03]
ESTRUCTURA FUNCIONAL [04]
ESTRUCTURA MORFOLOGICA [05]
DISEÑO DE LA MATERIALIDAD [06...

CABA
MORON
EL SITIO [02]

MORON
Partido: 321.109 hab.
Localidad: 92.725 hab.
Haedo
Ramos Mejía
Castelar
Ituzaingó
MORON es uno de los distritos mas
...

BUENOS AIRES
MORON
FFCC. Rocca
FFCC. Sarmiento
FFCC. San Martin
Conectividad ESTE- OESTE
Conectividad NORTE- SUR
Vías de F...

EL SITIO [02]
AREA DE TRABAJO

TRANSPORTE PUBLICO
ESTACION DE FERRECARRIL
PASOS SOBRE NIVEL
PARADAS DE COLECTIVOS
TRANSITO PESADO
TRAZA DE FERROCARRIL
EL...

VIVIENDA MULTIFAMILIAR
PLAZA
BALDIO
SERVICIOS
INDUSTRIAS - TALLERES
EQ. RECREATIVOR
EQ. SALUDS
EQ. BOMBEROSB
EQ. ADMINISTR...

ESCUELA PRIMARIA
UM
UM
UM
EX
ESCUELA
DE DANZAS
ESTACIONAMIENTO
COLECTIVOS
ESTACION DE FFCC
SARMIENTO
SECTOREDUCATIVOSECTOR...

ESCUELA PRIMARIA
UM
UM
UM
EX ESCUELA
DE DANZAS
ESTACIONAMIENTO
COLECTIVOS
ESTACION DE FFCC
SARMIENTO
PASO A NIVEL PASO A N...

FORTALEZASDEBILIDADES
OPORTUNIDADES AMENAZAS
• POLO EDUCATIVO EN
CONEXIÓN CON EL CENTRO
COMERCIAL DE MORON
• ESTACION DE M...

EL SITIO [02]
ARTICULAR Y CONECTAR LOS
EDIFICIOS EDUCATVOS.
VINCULARLOS CON NUEVOS
ESPACIOS VERDES
GENERAR CALLES PEATONAL...

ESCUELA PRIMARIA
UM
UM
UM
ESTACIONAMIENTO
COLECTIVOS
ESTACION DE FFCC
SARMIENTO
PASO A NIVEL PASO A NIVEL PASO A NIVEL
PAR...

EL SITIO [02]

EL SITIO [02]

CALLE MACHADO
LOCAL GASTRONOMICO BAR- VERT
ROUGE + LOCAL COMERCIAL
Datos Superficie: Lote de 13m x 31m
Superficie: 400 m2
...

EL SITIO [02]
PLAZA DE LA CULTURA

TEMA [01]
SITIO [02]
IMPLANTACION [03]
ESTRUCTURA FUNCIONAL [04]
ESTRUCTURA MORFOLOGICA [05]
DISEÑO DE LA MATERIALIDAD [06...

IDENTIDAD
HISTORIA
Representatividad y sentido de pertenencia.
Emblema en la historia de la conformación de la ciudad.
EQU...

INTENSIONES
Integrar ambos patiosConectar ambas calles peatonales Configurar el sector universitario
IMPLANTACION [03]

IMPLANTACION [03]
•A nivel urbanístico se eligió ese lugar
para la implantación del edificio ya que
la idea es configurar ...

TEMA [01]
SITIO [02]
IMPLANTACION [03]
ESTRUCTURA FUNCIONAL [04]
ESTRUCTURA MORFOLOGICA [05]
DISEÑO DE LA MATERIALIDAD [06...

ESTRUCTURA FUNCIONAL [04]
DESARROLLO DE LAS DIFERENTES PLANTAS DEL EDIFICIO
PLANTA BAJA 1º PISO 2º PISO
PLANTA TIPO 6° Y 9...

ESTRUCTURA FUNCIONAL [04]
PLANTA BAJA +1.30m

ESTRUCTURA FUNCIONAL [04]
PLANTA BAJA +1.30m
HALL
ACCESO
CAFETERIA
SALA COWORKING
ADMINISTRACION
CALLEMAESTRACUETO
CALLEMA...

ESTRUCTURA FUNCIONAL [04]
1º PISO + 4.10 m

ESTRUCTURA FUNCIONAL [04]
COMEDOR COMUN INFORMARICA LECTURA
SALA DE IDIOMAS
1º PISO + 4.10 m

ESTRUCTURA FUNCIONAL [04]
2º PISO +7.60 m

ESTRUCTURA FUNCIONAL [04]
2º PISO + 7.60 m
TERRAZA COMUN
HAB PARA 4 PERSONAS
HAB. PARA 2 PERSONAS
SALA DE ESTAR
POSIBLE CO...

ESTRUCTURA FUNCIONAL [04]
3º PISO +10.80 m y PLANTA TIPO

ESTRUCTURA FUNCIONAL [04]
HAB PARA 4 PERSONAS
HAB. PARA 2 PERSONAS
LIMPIEZA
HAB. DISC
HAB. 2 PERSONAS
HAB. 1PERSONA
LAVADE...

ESTRUCTURA FUNCIONAL [04]
5º Y 9º PISO

ESTRUCTURA FUNCIONAL [04]
5º Y 9º PISO
AIRE LUZ
PATIO UM
SALA DE LECTURA
HAB PARA 4 PERSONAS
HAB. PARA 2 PERSONAS
LIMPIEZA...

ESTRUCTURA FUNCIONAL [04]
PLANTA AZOTEA + 35.00 m
AIRE LUZ
PATIO UM

ESTRUCTURA FUNCIONAL [04]
PLANTA AZOTEA
GIMNASIO
SALA DE MAQUINAS
TERRAZA COMUN
AIRE LUZ
HUERTA COMUNITARIA
PATIO UM

ESTRUCTURA FUNCIONAL [04]
PLANTA TECHOS
CALLEMAESTRACUETO
PLAZADELACULTURA
CALLEMACHADO

ESTRUCTURA FUNCIONAL [04]
VISTA CALLE MAESTRA CUETO

ESTRUCTURA FUNCIONAL [04]
VISTA CALLE MACHADO

ESPACIO - FRECUENCIA
En el caso de la población en estudio,
adquiere significación particular, dadas las
características q...

ESTRUCTURA FUNCIONAL [04]
CONCEPTO DE REVERSIBILIDAD
Interior de las unidades funcionales

ESTRUCTURA FUNCIONAL [04]
CONCEPTO DE REVERSIBILIDAD
Interior de las unidades funcionales

Se proponen una serie de
ESPACIOS COLECTIVOS de
distintas categorías y usos,
dándole un carácter
INTEGRADOR.
Esta situació...

ESTRUCTURA FUNCIONAL [04]
IMAGEN EXTERIOR

TEMA [01]
SITIO [02]
IMPLANTACION [03]
ESTRUCTURA FUNCIONAL [04]
ESTRUCTURA MORFOLOGICA [05]
DISEÑO DE LA MATERIALIDAD [06...

ESTRUCTURA MORFOLOGICA [05]

ESTRUCTURA MORFOLOGICA [05]

TEMA [01]
SITIO [02]
IMPLANTACION [03]
ESTRUCTURA FUNCIONAL [04]
ESTRUCTURA MORFOLOGICA [05]
DISEÑO DE LA MATERIALIDAD [06...

ESTRUCTURA
LOSA STEEL DECK
Sobrecarga de uso 350 kg/m2 (losas)
Peso de chapa 18= 12.60kg/m2
Peso /m2 Hormigón sobre la cha...

VIGAS SECUNDARIAS
q viga secundaria = q total x sep. = 700kg/m2 x 3.20m = 2240kg/m
Mmax viga = q x l2 2240 kg/m x (4.22)2
...

PREDIMENSIONADO COLUMNA
Área de influencia = 4.22m x ( 6.26m + 6.05m)
2 2
N col PB = area x q x n° niveles
N= 26m2 x 700 k...

DISEÑO DE LA MATERIALIDAD [06]
ESTRUCTURA

DISEÑO DE LA MATERIALIDAD [06]
ESTRUCTURA

DISEÑO DE LA MATERIALIDAD [06]
ESTRUCTURA

DISEÑO DE LA MATERIALIDAD [06]
ESTRUCTURA

DISEÑO DE LA MATERIALIDAD [06]
ESTRUCTURA

DISEÑO DE LA MATERIALIDAD [06]
ESTRUCTURA

DISEÑO DE LA MATERIALIDAD [06]
ESTRUCTURA

DISEÑO DE LA MATERIALIDAD [06]
ESTRUCTURA
CORTE 3-3
Parante tubo metálico 30 x 10
Ventana de aluminio
corrediza con DVH 4
...

DISEÑO DE LA MATERIALIDAD [06]
ESTRUCTURA
CORTE 1-1 CALLE MAESTRA CUETO

DISEÑO DE LA MATERIALIDAD [06]
ESTRUCTURA
CORTE 2-2 CALLE MACHADO
Corte 2-2 sobre Calle Machado
Muro suspendido de estruct...

DISEÑO DE LA MATERIALIDAD [06]
CERRAMIENTOS
Para los tabiques divisorios como para
los cielorrasos del edificio se utilizo...

CALCULO DE ASCENSORES
Nº de personas a transportar en 5min
S x NP x a%
m2 por persona
NP = =
446 m2 x 10 x 0.20
8 m2
NP = ...

CALCULO DE RESERVA SANITARIA
PROVISION
Unidad de vivienda completa 580 L 600 L
Baño 350 L 250 L
M 250 L 150 L
L° PC PL 150...

SANITARIAS
SUBSUELO
DISEÑO DE LA MATERIALIDAD [06]

SANITARIAS
PLANTA BAJA
DISEÑO DE LA MATERIALIDAD [06]

SANITARIAS
1° PISO
DISEÑO DE LA MATERIALIDAD [06]

SANITARIAS
2° PISO Y PLANTA TIPO
DISEÑO DE LA MATERIALIDAD [06]

DESARROLLO DEL PROYECTO [06]
SANITARIAS
5° Y 9° PISO

DESARROLLO DEL PROYECTO [06]
SANITARIAS
AZOTEA

DESARROLLO DEL PROYECTO [06]
SANITARIAS
CORTE ESQUEMATICO
Se utilizaron los plenos para poder distribuir las instalaciones...

DESARROLLO DEL PROYECTO [06]
ELECTRICIDAD
SUBSUELO

ELECTRICIDAD
PLANTA BAJA
DISEÑO DE LA MATERIALIDAD [06]

ELECTRICIDAD
1° PISO
DISEÑO DE LA MATERIALIDAD [06]

ELECTRICIDAD
2° PISO
DISEÑO DE LA MATERIALIDAD [06]

ELECTRICIDAD
5° Y 9° PISO
DISEÑO DE LA MATERIALIDAD [06]

ELECTRICIDAD
DISEÑO DE LA MATERIALIDAD [06]

INCENDIO
SUBSUELO
DISEÑO DE LA MATERIALIDAD [06]
El numero de bocas de incendio se determina en función del alcance de las...

INCENDIO
PLANTA BAJA
DISEÑO DE LA MATERIALIDAD [06]
El numero de bocas de incendio se determina en función del alcance de ...

INCENDIO
1° PISO
DISEÑO DE LA MATERIALIDAD [06]
El numero de bocas de incendio se determina en función del alcance de las ...

INCENDIO
2° PISO
DISEÑO DE LA MATERIALIDAD [06]
El numero de bocas de incendio se determina en función del alcance de las ...

INCENDIO
AZOTEA
DISEÑO DE LA MATERIALIDAD [06]
El numero de bocas de incendio se determina en función del alcance de las m...

AIRE ACONDICIONADO
Sistema de aire VRV
DISEÑO DE LA MATERIALIDAD [06]
COSTOS DE FUNCIONAMIENTO BAJOS
Los sistemas VRV opti...

AIRE ACONDICIONADO
PLANTA BAJA
DISEÑO DE LA MATERIALIDAD [06]

AIRE ACONDICIONADO
1° PISO
DISEÑO DE LA MATERIALIDAD [06]

AIRE ACONDICIONADO
2° PISO Y DISTRIBUCION PLANTA TIPO
DISEÑO DE LA MATERIALIDAD [06]

AIRE ACONDICIONADO
5° Y 9° PISO
DISEÑO DE LA MATERIALIDAD [06]

AIRE ACONDICIONADO
AZOTEA
DISEÑO DE LA MATERIALIDAD [06]

TEMA [01]
SITIO [02]
IMPLANTACION [03]
ESTRUCTURA FUNCIONAL [04]
ESTRUCTURA MORFOLOGICA [05]
DISEÑO DE LA MATERIALIDAD [06...

4 pm
2 pm
8 am
6 am
6 pm
SUSTENTABILIDAD [07]
11 am
ANALISIS DE ASOLEAMIENTO

SUSTENTABILIDAD [07]
ILUMINACION Y VENTILACION
CUBIERTA SUSTENTABLE
En la cubierta del
edificio se colocaron
paneles solar...

SUSTENTABILIDAD [07]
INSTALACIONES
Las instalaciones del edificio se pensaron de forma tal que
no haya recorridos extensos...

SUSTENTABILIDAD [07]
INSTALACIONES
ILUMINACION LED
Eficiencia energética con un consumo de
hasta un 85% menos de electrici...

TEMA [01]
SITIO [02]
IMPLANTACION [03]
ESTRUCTURA FUNCIONAL [04]
ESTRUCTURA MORFOLOGICA [05]
DISEÑO DE LA MATERIALIDAD [06...

COMPROMISO CON EL ENTORNO [09]
VISTA MACHADO
VISTA MAESTRA CUETO
CORREDOR
UNIVERSITARIO
UNIVERSIDAD
RESIDENCIA
PLAZA DE LA...

TEMA [01]
SITIO [02]
IMPLANTACION [03]
ESTRUCTURA FUNCIONAL [04]
ESTRUCTURA MORFOLOGICA [05]
DISEÑO DE LA MATERIALIDAD [06...

INNOVACION [08]
+ +
PROBLEMATICA
DAR RESPUESTA PARA GENERAR UN SINFÍN DE NUEVAS
RELACIONES Y OPORTUNIDADES DE CRECIMIENTO
...

INNOVACION [08]
“La arquitectura es el punto de partida del que
quiera llevar a la humanidad hacia un porvenir
mejor” (Le ...

TEMA [01]
SITIO [02]
IMPLANTACION [03]
ESTRUCTURA FUNCIONAL [04]
ESTRUCTURA MORFOLOGICA [05]
DISEÑO DE LA MATERIALIDAD [06...

DESARROLLO DEL PROYECTO [06]
REPLANTEO MAMAPOSTERIA
SUBSUELO

DESARROLLO DEL PROYECTO [06]
REPLANTEO MAMAPOSTERIA
PLANTA BAJA

DESARROLLO DEL PROYECTO [06]
REPLANTEO MAMAPOSTERIA
1° PISO

DESARROLLO DEL PROYECTO [06]
REPLANTEO MAMAPOSTERIA
2° PISO

DESARROLLO DEL PROYECTO [06]
REPLANTEO MAMAPOSTERIA
3° PISO Y PLANTA TIPO

DESARROLLO DEL PROYECTO [06]
REPLANTEO MAMAPOSTERIA
5° Y 9° PISO

DESARROLLO DEL PROYECTO [06]
REPLANTEO MAMAPOSTERIA
AZOTEA

Share Slideshare

LinkedIn
Facebook
Twitter

Embed

Size (px)

Show related Slideshows at end

WordPress Shortcode

Link

Share
Email

Centro de rehabilitación física p... by pablo ledesma 5898 views
N by pablo ledesma 4287 views
n by pablo ledesma 4310 views
Pfi maria agustina borsato by pablo ledesma 5139 views
Residencia universitaria orellana... by pablo ledesma 5256 views
p by pablo ledesma 3494 views

View on Slideshare

1 of 116 Ad

View on Slideshare

1 of 116 Ad
