TRUNG TÂM CÔNG NGHỆ ADVACCE-CAD
MỤC LỤC

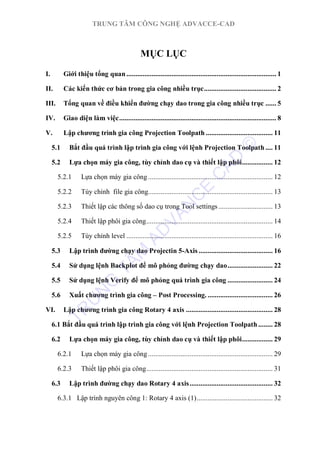

I. Giới thiệu tổng quan..............................................................

TRUNG TÂM CÔNG NGHỆ ADVACCE-CAD

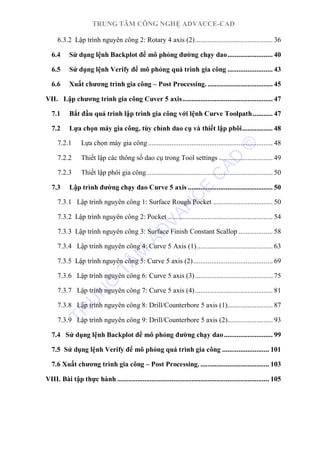

6.3.2 Lập trình nguyên công 2: Rotary 4 axis (2).............................................

TRUNG TÂM CÔNG NGHỆ ADVACCE-CAD
Trần Yến Group © 1
I. Giới thiệu tổng quan
Cuốn sách này giới thiệu tổng quan về các khái ...

Advertisement

TRUNG TÂM CÔNG NGHỆ ADVACCE-CAD
Trần Yến Group © 2
II. Các kiến thức cơ bản trong gia công nhiều trục
Điều đầu tiên trong ...

TRUNG TÂM CÔNG NGHỆ ADVACCE-CAD
Trần Yến Group © 3
Máy Table/Table
Điểm Zero máy Table/Table
Máy Head/Table
Máy head/table...

TRUNG TÂM CÔNG NGHỆ ADVACCE-CAD
Trần Yến Group © 4
Máy Head/Head
Máy head/head bao gồm cả hai trục xoay được gắn trên trục...

TRUNG TÂM CÔNG NGHỆ ADVACCE-CAD
Trần Yến Group © 5
III. Tổng quan về điều khiển đường chạy dao trong gia công nhiều trục
C...

TRUNG TÂM CÔNG NGHỆ ADVACCE-CAD
Trần Yến Group © 6
■ Phương pháp cắt: chạy Zigzag, chạy One way, chạy Helix
■ Bù dao: kiểu...

Advertisement

TRUNG TÂM CÔNG NGHỆ ADVACCE-CAD
Trần Yến Group © 7
Điêu khiển dầu dao
Câu hỏi đặt ra là, làm sao có thể điều khiển độ sau ...

TRUNG TÂM CÔNG NGHỆ ADVACCE-CAD
Trần Yến Group © 8
IV. Giao diện làm việc
Giao diện đường chạy dao nhiều trục trong Master...

TRUNG TÂM CÔNG NGHỆ ADVACCE-CAD
Trần Yến Group © 9
của các bạn. Ở đây, ngay bây giờ chúng ta chỉ tập trung vào các công cụ...

TRUNG TÂM CÔNG NGHỆ ADVACCE-CAD
Trần Yến Group © 10
những ví dụ cơ bản về các thiết lập trong mục Tool Axis Control của đư...

TRUNG TÂM CÔNG NGHỆ ADVACCE-CAD
Trần Yến Group © 11
V. Lập chương trình gia công Projection Toolpath
5.1 Bắt đầu quá trình...

Advertisement

TRUNG TÂM CÔNG NGHỆ ADVACCE-CAD
Trần Yến Group © 12
5.2 Lựa chọn máy gia công, tùy chỉnh dao cụ và thiết lập phôi
5.2.1 Lự...

TRUNG TÂM CÔNG NGHỆ ADVACCE-CAD
Trần Yến Group © 13
5.2.2 Tùy chỉnh file gia công
Từ thanh Status, chúng ta nhấp chọn vào ...

TRUNG TÂM CÔNG NGHỆ ADVACCE-CAD
Trần Yến Group © 14
Ở hộp thoại Machine Group Properties, tùy chỉnh các tùy chọn như trong...

TRUNG TÂM CÔNG NGHỆ ADVACCE-CAD
Trần Yến Group © 15
Ơ màn hình đồ họa, nhấp chọn vào khối chi tiết như hình.
Lúc này tab S...

TRUNG TÂM CÔNG NGHỆ ADVACCE-CAD
Trần Yến Group © 16
5.2.5 Tùy chỉnh level
Từ thanh Status, chúng ta nhấp chọn vào Level
Lú...

Advertisement

TRUNG TÂM CÔNG NGHỆ ADVACCE-CAD
Trần Yến Group © 17
Xuất hiện hộp thoại Multiaxis Toolpath.
Trong phần Toolpath type chọn ...

TRUNG TÂM CÔNG NGHỆ ADVACCE-CAD
Trần Yến Group © 18
Lúc này sẽ xuất hiện các loại dao gia công để lựa chọn, chúng ta chọn ...

TRUNG TÂM CÔNG NGHỆ ADVACCE-CAD
Trần Yến Group © 19
Nhấp chọn Next và thiết lập các thông số như hình.
Lúc này, nhấp chọn ...

TRUNG TÂM CÔNG NGHỆ ADVACCE-CAD
Trần Yến Group © 20
Chú ý: Các thông số như Feed rate, Plunge rate và Spindle speed sẽ tùy...

TRUNG TÂM CÔNG NGHỆ ADVACCE-CAD
Trần Yến Group © 21
Trong hộp thoại Chaining, chọn vào tùy chọn Windown như hình.
Trên màn...

Advertisement

TRUNG TÂM CÔNG NGHỆ ADVACCE-CAD
Trần Yến Group © 22
5.4 Sử dụng lệnh Backplot để mô phỏng đường chạy dao
Để mô phỏng được ...

TRUNG TÂM CÔNG NGHỆ ADVACCE-CAD
Trần Yến Group © 23
Chú ý: Lúc này Mastercam sẽ chạy trên một cửa sổ mới cho phép bạn kiểm...

TRUNG TÂM CÔNG NGHỆ ADVACCE-CAD
Trần Yến Group © 24
Cuối cùng nhấp chọn nút Play để bắt đầu quá trình mô phỏng đường chạy ...

TRUNG TÂM CÔNG NGHỆ ADVACCE-CAD
Trần Yến Group © 25
Nhấp chọn nút Play để bắt đầu quá trình mô phỏng gia công.
Lúc này chi...

TRUNG TÂM CÔNG NGHỆ ADVACCE-CAD
Trần Yến Group © 26
5.6 Xuất chương trình gia công – Post Processing.
Nhấp chọn vào biểu t...

Advertisement

TRUNG TÂM CÔNG NGHỆ ADVACCE-CAD
Trần Yến Group © 27
Lúc này sẽ xuất hiện một chương trình có tên tương ứng với chương trìn...

TRUNG TÂM CÔNG NGHỆ ADVACCE-CAD
Trần Yến Group © 28
VI. Lập chương trình gia công Rotary 4 axis
6.1 Bắt đầu quá trình lập ...

TRUNG TÂM CÔNG NGHỆ ADVACCE-CAD
Trần Yến Group © 29
6.2 Lựa chọn máy gia công, tùy chỉnh dao cụ và thiết lập phôi
6.2.1 Lự...

TRUNG TÂM CÔNG NGHỆ ADVACCE-CAD
Trần Yến Group © 30
6.2.2 Thiết lập các thông số dao cụ trong Tool settings
Nhấp chọn vào ...

TRUNG TÂM CÔNG NGHỆ ADVACCE-CAD
Trần Yến Group © 31
6.2.3 Thiết lập phôi gia công
Để thiết lập phôi gia công, chúng ta nhấ...

Advertisement

TRUNG TÂM CÔNG NGHỆ ADVACCE-CAD
Trần Yến Group © 32
6.3 Lập trình đường chạy dao Rotary 4 axis
6.3.1 Lập trình Nguyên công...

TRUNG TÂM CÔNG NGHỆ ADVACCE-CAD
Trần Yến Group © 33
Trong phần Toolpath type chọn vào mục Tool Box và chọn vào chu trình g...

TRUNG TÂM CÔNG NGHỆ ADVACCE-CAD
Trần Yến Group © 34
Nhấp chọn OK để xác nhận và đóng hộp thoại.
Sau đó thiết lập các chế đ...

TRUNG TÂM CÔNG NGHỆ ADVACCE-CAD
Trần Yến Group © 35
Enter để kêt thúc quá trình lựa chọn.
Trở về hộp thoại Multiaxis Toolp...

TRUNG TÂM CÔNG NGHỆ ADVACCE-CAD
Trần Yến Group © 36
Trong phần Linking, thiết lập các thông số như sau:
Nhấp chọn OK để xá...

Advertisement

TRUNG TÂM CÔNG NGHỆ ADVACCE-CAD
Trần Yến Group © 37
Trong phần Tool: đây là nơi dùng để lựa chọn dao cụ, thiết lập chế độ ...

TRUNG TÂM CÔNG NGHỆ ADVACCE-CAD
Trần Yến Group © 38
Chú ý: Các thông số như Feed rate, Plunge rate và Spindle speed sẽ tùy...

TRUNG TÂM CÔNG NGHỆ ADVACCE-CAD
Trần Yến Group © 39
Nhấn Enter để kêt thúc quá trình lựa chọn.
Trở về hộp thoại Multiaxis ...

TRUNG TÂM CÔNG NGHỆ ADVACCE-CAD
Trần Yến Group © 40
Trong phần Linking, thiết lập các thông số như sau:
Nhấp chọn OK để xá...

TRUNG TÂM CÔNG NGHỆ ADVACCE-CAD
Trần Yến Group © 41
Trong hộp thoại Backplot/Verify Options: thiết lập các tùy chọn như hì...

Advertisement

TRUNG TÂM CÔNG NGHỆ ADVACCE-CAD
Trần Yến Group © 42
Ở của sổ mới, chọn vào tab Backplot và chọn vào những thiết lập chu hì...

TRUNG TÂM CÔNG NGHỆ ADVACCE-CAD
Trần Yến Group © 43
Lúc này đường chạy dao của chúng ta sẽ có dạng như sau.
6.5 Sử dụng lệ...

TRUNG TÂM CÔNG NGHỆ ADVACCE-CAD
Trần Yến Group © 44
Lúc này chi tiết sẽ có dạng như hình.
Để nhình chi tiết gia công dưới ...

TRUNG TÂM CÔNG NGHỆ ADVACCE-CAD
Trần Yến Group © 45
6.6 Xuất chương trình gia công – Post Processing.
Nhấp chọn vào biểu t...

TRUNG TÂM CÔNG NGHỆ ADVACCE-CAD
Trần Yến Group © 46
Lúc này, cửa sổ Mastercam Editor sẽ xuất hiện với các mã Code như hình...

Advertisement

TRUNG TÂM CÔNG NGHỆ ADVACCE-CAD
Trần Yến Group © 47
VII. Lập chương trình gia công Cuver 5 axis
7.1 Bắt đầu quá trình lập ...

TRUNG TÂM CÔNG NGHỆ ADVACCE-CAD
Trần Yến Group © 48
7.2 Lựa chọn máy gia công, tùy chỉnh dao cụ và thiết lập phôi
7.2.1 Lự...

TRUNG TÂM CÔNG NGHỆ ADVACCE-CAD
Trần Yến Group © 49
7.2.2 Thiết lập các thông số dao cụ trong Tool settings
Nhấp chọn vào ...

TRUNG TÂM CÔNG NGHỆ ADVACCE-CAD
Trần Yến Group © 50
7.2.3 Thiết lập phôi gia công
Để thiết lập phôi gia công, chúng ta nhấ...

TRUNG TÂM CÔNG NGHỆ ADVACCE-CAD
Trần Yến Group © 51
Drive: Chọn vào các bề mặt màu vàng như trên hình
Boundary: chọn vào m...

TRUNG TÂM CÔNG NGHỆ ADVACCE-CAD
Trần Yến Group © 52
Sau đó, xuất hiện hộp thoại Surface Rough Pocket.
Trong phần Toolpath ...

TRUNG TÂM CÔNG NGHỆ ADVACCE-CAD
Trần Yến Group © 53
Chú ý: Các thông số như Feed rate, Plunge rate và Spindle speed sẽ tùy...

TRUNG TÂM CÔNG NGHỆ ADVACCE-CAD
Trần Yến Group © 54
Nhấp chọn OK để xác nhận và đóng hộp thoại Surface Rough Pocket.
Kết t...
