코로나 데이터 시각화 AI 경진대회 2위 수상작

Ad

Ad

Ad

Ad

Ad

Ad

Ad

Ad

Ad

Ad

Ad

Ad

https://dacon.io
월간 Dacon 4회
코로나 데이터 시각화
경진대회
Job_seeker
< 금배성, 김민지, 최수진 >

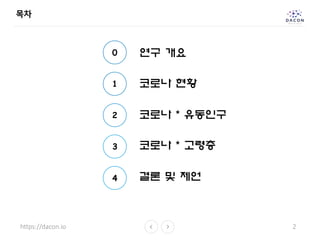

목차
1
2
3
https://dacon.io 2
연구 개요
코로나 현황
코로나 * 유동인구
0
코로나 * 고령층
4 결론 및 제언

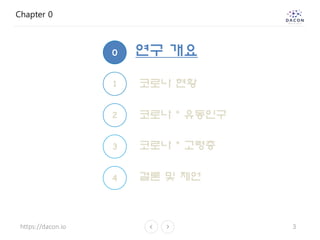

Chapter 0
1
2
3
https://dacon.io 3
연구 개요
코로나 현황
코로나 * 유동인구
0
코로나 * 고령층
4 결론 및 제언

https://dacon.io 4
0-1. 연구 목적
연구 목적
- 코로나 사태를 [현황 – 유동인구 – 고령층] 으로 나눠,
코로나 사태에 대한 이해 및 인사이트 도출
현황 : 코로나 사태 현황을 시각화하여 시간이 흐...

https://dacon.io 5
0-2. 사용 데이터 셋

https://dacon.io 6
0-3. 사용 라이브러리
주요 시각화 도구
1. Pydeck
2. Pyecharts
3. Folium

Chapter 1
1
2
3
https://dacon.io 7
연구 개요
코로나 현황
코로나 * 유동인구
0
코로나 * 고령층
4 결론 및 제언

https://dacon.io 8
1-1. 누적현황
2. ‘pychart’라이브러리를 활용한 시각화
일자를 x축에 할당 후
확진자, 완치자, 사망자를 누적 라인 그래프
로 표시하여
누진확진자가 어떠한 양상으로
완치 or...

https://dacon.io 9
1-1. 누적현황
첫 확진자가 발생한 2020년 1월 20일부터 4월 30일까지의 코로나19의 일별 누적현황입니다.
사망자의 비율은 매우 낮으며, 급격히 증가한 누적확진자 추이가 시간 ...

https://dacon.io 10
1-2. 일별현황
2. ‘pyecharts’라이브러리를 활용한 시각화
라인그래프로 일별 양상을 보여줌으로써
일별 발생량이 어떻게 변화하고 있는지 시
각화
최대값, 최소값을 표시하여 어...

https://dacon.io 11
1-2. 일별현황
2020년 1월 20일부터 4월 30일까지 일별로 발생한 코로나19의 현황입니다.
2월 29일이 813명으로 신규 확진자가 가장 많으며 이후 2주 후 평균 수준으로 ...

https://dacon.io 12
1-3. 일별 실질적 코로나환자
1
1. 일별 코로나 환자 and 전날 대비 증감 칼럼 생성
지금껏 발표된 확진자 수는 ‘누적확진 횟수’에 해당
하므로 완치자를 제외한 일별 현재시험의...

https://dacon.io 13
1-3. 일별 실질적 코로나환자
해당 일자 코로나 환자 추이와(선_파란색) 전날 대비 신규확진자 증감(막대_빨간색)을 통하여 2020년
3월 12일을 기점으로 코로나 확산이 사그러지고...

https://dacon.io 14
1-4. 국내 지역별 현황 (확진자 수)
1
2
1. ‘TimeProvince.csv’ 파일을 통해 지역별
확진자 수 데이터 가져오기
누적 데이터이므로 4/30일 데이터만 사용
지역과...

https://dacon.io 15
1-4. 국내 지역별 현황 (확진자 수)
국내 지역별 확진자 수 현황을 살펴보면, 신천지 사태의 근원지인 대구가 전체 확진자의 66%를 차지하
며 가장 높고, 그 뒤를 경상북도와 경기...

https://dacon.io 16
1-4. 국내 지역별 현황 (사망률)
1
1. ‘TimeProvince.csv’ 파일을 통해 지역별
사망자 수 데이터 가져오기
누적 데이터이므로 4/30일 데이터만 사용
지역과 확진자...

https://dacon.io 17
1-4. 국내 지역별 현황 (사망률)
지역별 사망률을 (각 지역의 사망자 수 / 각 지역의 확진자 수)로 계산하여 구했습니다.
그 결과, 경상북도가 가장 높은 사망률을 나타내고, 가장...

https://dacon.io 18
1-5. 확진자 이동동선 파악
1
2
3
1. 날짜, string형식을 integer형식으로 변환
2. ‘PatientRoute.csv’ 파일을 통해 확진자
이동경로 데이터 불러오기
...

https://dacon.io 19
1-5. 확진자 이동동선 파악
< 2020-02-17일 시각화 > < 2020-03-17일 시각화>
Pydeck 라이브러리를 이용하여, 확진자가 방문한 빈도가 높을수록 색이 붉어지고 ...

Chapter 2
1
2
3
https://dacon.io 20
연구 개요
코로나 현황
코로나 * 유동인구
0
코로나 * 고령층
4 결론 및 제언

https://dacon.io 21
2-1. 유동인구가 코로나에 끼치는 영향
우리는 충격적인 집단감염(신천지 등)을 통해 코로나19 바이러스가 얼마나 전파력이 강한지 알 수 있었습니다.
역학자 Matteo Chinazz...

https://dacon.io 22
2-2. 코로나 관심도와 유동인구 추이
1
1. ‘SearchTrend.csv’, ‘SeoulFloating.csv’ 파일을 통해
코로나 검색량 및 서울 유동인구 데이터 가져오기
서울...

https://dacon.io 23
2-2. 코로나 관심도와 유동인구 추이
(2020/02/23일의 서울시 대중교통 데이터와 도로교통량 데이터를 살펴본 결과 이 날의 ‘SeoulFloating.csv’ 파일 데이터가 부...

https://dacon.io 24
2-3. 서울시 유동인구 3D지도 시각화 ( 1 )
1
1. 공공데이터포털에서부터 전국 행정구역,
geojson파일을 geopandas를 이용하여
데이터프레임 형태로 가져오기
서울 ‘...

https://dacon.io 25
2-3. 서울시 유동인구 3D지도 시각화 ( 2 )
4
4. sklearn의 MinMaxScaler를 통해
유동인구 평균 정규화
날짜별 유동인구를 담은 ‘seul’과
지역별 행정구역 ...

https://dacon.io 26
2-3. 서울시 유동인구 3D지도 시각화
< 2020-01-18일 시각화 > < 2020-01-25일 시각화 >
위의 두 서울 행정구역 시각화는 각 구역의 색이 밝을수록 높이가 높을수...

https://dacon.io 27
2-4. 서울시 유동인구에 따른 접촉자 수 파악 ( 1 )
1. ‘PatientRoute.csv’, ‘PatientInfo.csv’ 파일을 통해
환자 이동경로, 환자 정보 데이터 가져...

https://dacon.io 28
2-4. 서울시 유동인구에 따른 접촉자 수 파악 ( 2 )
3. 앞서 ‘2-3. 서울시 유동인구 3D 지도 시각화’
부분을 한 번 더 사용
- 3d 효과만 제거
- 신천지 사태 발생일...

https://dacon.io 29
2-4. 서울시 유동인구에 따른 접촉자 수 파악
위의 지도 시각화는 신천지 집단 감염 사태가 보고된 2020-02-18일에, 확진자가 방문한 곳을 육각형으
로 표시하고 빈도를 높이로 ...

https://dacon.io 30
2-5. 지하철 승객수로 본 서울시 유동인구
1. 2020년 1월, 2월, 3월, 4월의 일자별 서
울시 지하철 승객 수 데이터 가져오기
2. 4개월간의 데이터 정렬 및 합치기
데이터...

https://dacon.io 31
2-5. 지하철 승객수로 본 서울시 유동인구

https://dacon.io 32
2-6. 코로나 이후 유동인구 변화
1. 비교데이터 칼럼 생성 1
코로나 영향권에 있는 유동인구 수와 비교하
기 위한 데이터로
첫확진인 1월 20일 이전 주 1월 13일(월) ~ 1
...

https://dacon.io 33
2-6. 코로나 이후 유동인구 변화
4. ‘pyecharts’ 라이브러리를 활용한 시각화
line그래프로 2020년 1~4월의 유동인구 양상
을 2020년 코로나 확산 전, 전년도 같...

https://dacon.io 34
2-6. 코로나 이후 유동인구 변화
일별 서울 지하철 승차객 시각화를 통하여 일주일 주기로 평일에 점점 증가하다가 토요일에 급감, 일요일에 또
다시 급감하는 주별(월~일) 주기를 볼 ...

https://dacon.io 35
2-7. 신규확진자에 따른 유동인구 변화
4. ‘pyecharts’ 라이브러리를 활용한 시각화
line그래프로 2020년 1~4월의 전날 대비 신규
확진자 증감과 코로나 사태 이전 일...

https://dacon.io 36
2-7. 신규확진자에 따른 유동인구 변화
코로나 첫환자 발생 이전주(1월 9일(월) ~ 1월 16일(일))와 해당 일자의 유동인구를 비교하여 시각화함으로 신규
확진자 발생의 변동이 유...

https://dacon.io 37
2-8. 재난경보 단계에 따른 유동인구 변화
1. 코로나관련 정책 데이터 가져오기
코로나관련 정책 데이터인 Policy.csv 가져
오기
그 중 재난경보 단계에 해당하는
Infecti...

https://dacon.io 38
2-8. 재난경보 단계에 따른 유동인구 변화
비교 데이터(전 주, 전 년_설명은 유동인구 추이 그래프에서) 대비 유동인구가 급락한 첫날인 2월 23일은
정부가 위기 경보를 최고 단계인...

https://dacon.io 39
2-9. 사회적거리두기 단계에 따른 유동인구 변화
1. 코로나관련 정책 데이터 가져오기
코로나관련 정책 데이터인 Policy.csv 가져
오기
그 중 사회적 거리두기에 해당하는
Soc...

https://dacon.io 40
2-9. 사회적 거리두기 단계에 따른 유동인구 변화
갑작스런 신규확진자 증가로 인하여 급감했던 유동인구가 신규확진자 감소와 코로나사태 둔화에도 유지
되는 양상을 보이고 있습니다.
이는...

https://dacon.io 41
2-10. 개학연기에 따른 유동인구 변화
1. 코로나관련 정책 데이터 가져오기
코로나관련 정책 데이터인 Policy.csv 가져
오기
그 중 개학연기에 해당하는
School Openi...

https://dacon.io 42
2-10. 개학연기에 따른 유동인구 변화
위 그래프를 통하여 학교 개학연기에 해당하는 기간에 유동인구가 감소된 상태로 안정적으로 지속되고
있는 상황을 볼 수 있으며
이를 통하여, 학교...

Chapter 3
1
2
3
https://dacon.io 43
연구 개요
코로나 현황
코로나 * 유동인구
0
코로나 * 고령층
4 결론 및 제언

https://dacon.io 44
3-1. 연령대별 코로나 현황 ( 확진자 )
1 1. ‘PatientInfo.csv’, ‘TimeAge.csv’파일을 통해
환자 정보와 시간대별 연령 및 확진자
데이터 가져오기
‘Ti...

https://dacon.io 45
3-1. 연령대별 코로나 현황 ( 사망자 )
1 1. ‘PatientInfo.csv’, ‘TimeAge.csv’파일을 통해
환자 정보와 시간대별 연령 및 확진자
데이터 가져오기
‘Ti...

https://dacon.io 46
3-1. 연령대별 코로나 현황 ( 확진자 & 사망자 )
알려진바와 같이, 젊은 청년층보다 고령층의 바이러스 치사율이 높음을 확인할 수 있습니다. 이와 함께,
주목할 점은 20대의 경우...

https://dacon.io 47
3-1. 연령대별 코로나 현황 ( 전파 횟수_1 )
1 1. ‘PatientInfo.csv’ 파일을 통해
환자 정보 데이터 가져오기
‘infected_by’ 컬럼을 통해 전파시킨 환자...

https://dacon.io 48
3-1. 연령대별 코로나 현황 ( 전파 횟수_2 )
1
1. ‘pyecharts’ 라이브러리를 활용한 시각화
‘bar’그래프와 ‘line’그래프를 생성
‘bar’그래프엔 연령대별 전파...

https://dacon.io 49
3-1. 연령대별 코로나 현황 ( 전파 횟수)
데이터 결측값이 많아 정확한 해석이 어려울 수 있으나, 그래프 결과를 보면 40대의 전파 횟수가 가장 많음
을 알 수 있습니다. 아무래도...

https://dacon.io 50
3-2. 고령층 감염경로
1. ‘PatientInfo.csv’ 파일을 통해 고령층
감염경로 데이터 가져오기
고령층의 연령은 60 ~ 90대로 설정
감염경로를 한글로 변경하고,
확진자 ...

https://dacon.io 51
3-2. 고령층 감염경로
앞서 연령대별 코로나 현황을 파악한 결과, 비교적 적은 확진자 수에 비해 치사율이 눈에 띄게 높은 고령
층에 초점을 두고 코로나 감염 경로를 분석해보았습니다....

https://dacon.io 52
3-3. 지역별 고령화에 따른 코로나 검사속도 ( 1 )
1 1. ‘선별진료소목록’ 및 ‘승차검진 선별진료소’
데이터 가져오기
진료소 데이터 중 주소만 추출해서 하나의
데이터 셋으로 ...

https://dacon.io 53
3-3. 지역별 고령화에 따른 코로나 검사속도 ( 2 )
3
3. 전국 진료소 데이터 및
전국 인구 및 행정구역별 고령화 비율 데이터
가져오기
데이터 통일성을 위해 ‘세종시’의 경우,...

https://dacon.io 54
3-3. 지역별 고령화에 따른 코로나 검사속도 ( 3 )
5 5. 전국 시/군/구 데이터를 가져오기
❹번 단계에서의 ‘df’ 데이터셋과의 병합 전,
‘시’ 단위 통일을 위해 주소 데이...

https://dacon.io 55
3-3. 지역별 고령화에 따른 코로나 검사속도 ( 4 )
7 7. ‘pydeck’ 라이브러리를 활용한 시각화
layer 설정
‘ScatterplotLayer’ : 해당 위치에 원점 표...

https://dacon.io 56
3-3. 지역별 고령화에 따른 코로나 검사속도
위의 그림은 지도 색이 밝을수록 고령화 비율이 높음을 나타냅니다. 그리고 붉은 색 점이 선별진료소를 나
타내고 있습니다.
그림을 살펴보면...

https://dacon.io 57
3-4. 지역별 평균 검진속도 ( 1 )
1
1. ‘PatientInfo.csv’, ‘region.csv’ 파일을 통해
환자정보 데이터 및 지역 데이터 가져오기
위의 두 데이터 셋을 ...

https://dacon.io 58
3-4. 지역별 평균 검진속도 ( 2 )
1
1. 확진 판정 날짜와 증상 발현 날짜 차이를
‘검사속도’로 판단
검사속도 데이터가 있는 것만 활용
검사속도 평균 계산을 위해 각 지역별
...

https://dacon.io 59
3-4. 지역별 평균 검진속도
확진자 정보 데이터에서 증상이 발현된 날짜와 확진 판정을 받은 날짜 차이를 지역별로 구해 평균을 검진
속도를 구했습니다.
증상이 발현된 날짜 데이터의 결...

https://dacon.io 60
3-4. 경상북도 연령대별 검진속도
1
1. ‘pyecharts’ 라이브러리를 활용하여 시각화
경상북도 데이터만 사용
‘bar’ 그래프를 통해 경상북도 연령대별
확진자 수 표현
‘li...

https://dacon.io 61
3-4. 경상북도 연령대별 검진속도
앞서 그래프에서 데이터가 상대적으로 많고, 연령층이 높은 경상북도가 증상발현 이후 확진 판정을 받기
까지의 기간이 평균 6.4일 걸렸습니다.
물론 ...

https://dacon.io 62
1
2
1. ‘음압_격리병상.csv’ 파일을 통해 지역별
음압/격리병상 수 데이터 가져오기
고령층 감염경로 데이터와의 병합을 위해
‘city’ 칼럼명을 ‘province’ 로 변경
2...

https://dacon.io 63
3. 지역별 고령층 확진자 수 데이터와
음압/격리병상 수 데이터 병합
고령층 감염경로 데이터에서 지역별 고령층
확진자 수 데이터만 추출
국가지정 음압병상 및 격리병상이 존재하지
않는 ...

https://dacon.io 64
3-5. 음압병상 및 격리병상 현황
코로나와 같은 감염병 환자의 경우 바이러스가 병실 밖으로 확산되는 것을 방지하기 위해 음압병실에서
치료를 받는 것이 원칙이지만, 병실이 부족한 상황...

https://dacon.io 65
1
2
3-6. 고령층 확진자 대비 음압/격리병상 수용력
1. 앞서 병합한 데이터셋에 지역별 고령층 확진자
대비 병상 수용력 칼럼 추가
음압/격리병상 수를 고령층 확진자 수로
나눈 후...

https://dacon.io 66
3-6. 고령층 확진자 대비 음압/격리병상 수용력
이번 코로나 사태에 따른 고령층 확진자 수에 비추어 보았을 때, 의료인프라 부족 현상은 더욱 심각합니
다.
고령층 확진자만을 대상으로...

https://dacon.io 67
3-7. 지역별 예상 고령층 확진자 대비 음압/격리병상 수용력 ( 1 )
1
3. 지역별 인구 수 데이터와 음압/격리병상
데이터 병합
2020년 인구 데이터에서 지역별 인구 수
데이터...

https://dacon.io 68
3-7. 지역별 예상 고령층 확진자 대비 음압/격리병상 수용력 ( 2 )
4
4. 지역별 예상 고령층 확진자 대비 음압/격리
병상 수용력 칼럼 추가
앞서 구한 고령층 확진률과 지역별 ...

https://dacon.io 69
3-7. 지역별 예상 고령층 확진자 대비 음압/격리병상 수용력
대구광역시나 경상북도가 아닌 다른 지역에서 집단 감염이 발생할 경우를 가정하여, 지역별 인구 수에
고령층 코로나 확진률을...

https://dacon.io 70
3-8. 지역별 예상 고령층 확진자 대비 필요한 음압/격리병상 수
1
1. 지역별 필요한 음압/격리병상 수 구하기
예상 고령층 확진자 대비 병상 수용력 평균
을 기준으로 필요한 음압/...

https://dacon.io 71
3-8. 지역별 예상 고령층 확진자 대비 필요한 음압/격리병상 수
그렇다면, 지역별로 몇 개의 음압/격리병상이 필요한 것일까요? 위의 지도는 예상 고령층 확진자 대비
음압/격리병상 수...

Chapter 4
1
2
3
https://dacon.io 72
연구 개요
코로나 현황
코로나 * 유동인구
0
코로나 * 고령층
4 결론 및 제언

https://dacon.io 73
4-1. 결론 및 제언 ( 1 )
현황 측면
• 2월, 신천지 사태에 따른 대구 및 근처 지역에 대한 전파가 심화되다가 3월에 접어들면서 해외 확진자 유
입에 따른 인천국제공항 및 수...

https://dacon.io 74
4-1. 결론 및 제언 ( 2 )
고령층 측면
• 고령화 비율이 높은 지역의 선별진료소 개수가 적어, 고령층의 선별진료소에 대한 접근성이 다소 취약해
보입니다.
• 코로나 사망률이 가...

THANK YOU
THANK YOU
https://dacon.io 75
