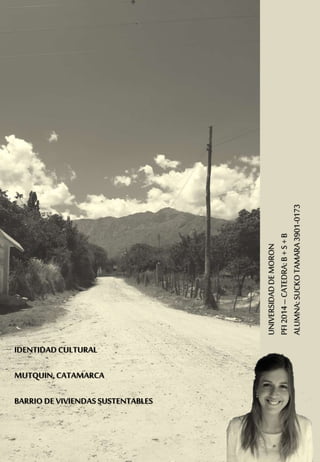

IDENTIDADCULTURAL
MUTQUIN,CATAMARCA
BARRIO DEVIVIENDASSUSTENTABLES
UNIVERSIDADDEMORON
PFI2014–CATEDRA:B+S+B
ALUMNA:SUCKOTA...

“Crear situaciones para que se generen cambios mas profundos desde la sociedad”
Marcelo, Cristian y Huilen – Habitantes de...

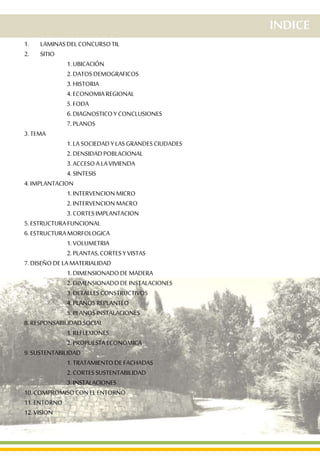

INDICE
1. LAMINASDELCONCURSOTIL
2. SITIO
1.UBICACIÓN
2.DATOSDEMOGRAFICOS
3.HISTORIA
4.ECONOMIAREGIONAL
5.FODA
6.DIAGNOSTIC...

TIL 2014 – L01

Advertisement

TIL 2014 – L02

TIL 2014 – L03

SITIO

UBICACION
Muqtuin es un pueblo del departamento de Poman, Provincia de Catamarca. Tiene
una población de 1.075 habitantes ...

Advertisement

ASijan
CerroManchao
RioMutquin
PlanoGeneral

DATOS DEMOGRAFICOS

Para los historiadores, Mutquín no fue fundado, sino empadronado. Fue en el año 1643. Este
acto dio origen a que todos los...

Producción agrícola
Mutquín es productora de nuez por excelencia, aunque también se cultiva higuera, durazno,
ciruelos, da...

MAPADEREDDEPUEBLOSCERCANOS

Advertisement

Areásdecrecimiento
urbano
ASijan
Barrerageográficadecrecimientourbano
CerroManchao
Finca1
Finca1
Finca9
Finca3
Finca2
Finc...

EjePrincipal
CAMINOA
APUYACO
21
3
4
5
6
7
8
9
MAPAAREAEQUIPAMIENTOSAMPLIADA
Comercios
Escuela Primaria
Escuela Secundaria
...

Fortalezas
-Tienen el terreno y el clima ideal para la producción de la nuez.
-Es uno de los pueblos de mayor producción n...

Debilidades
-Esta alejado de la ruta provincial, y su acceso no se encuentra en perfecta condiciones.
-El rio separa a Mut...

Ante los puntos analizados, dentro del cuadro FODA, creemos que es necesario la
instrucción de la comunidad para que pueda...

Advertisement

Externo a las necesidades básicas del pueblo que fueron planteadas dos alternativas mas
basándonos en un sustento Ecológic...

ASijan
CerroManchao
RioMutquin
Zonaaampliar
Areásdecrecimiento
urbano
Desarrollodelypuestaenvalor
delCalvario
Mejorasenlap...

Comercios
Escuela Primaria
Escuela Secundaria
Iglesia
1
2
3
4
5
6
7
8
Policia
Municipalidad
Predio bicentenario
Sede Club ...

LINEAS DE PENSAMIENTO

ADAPTARSEAL HABITATNATURAL
Incorporar la arquitectura al paisaje, y no inversamente.
El paisaje como elemento decisivo de ...

Advertisement

CREARDESDE LACULTURA
Reconocer al espacio a intervenir como un medio habitable de una
sociedad con raíces, visiones, neces...

CREAREL CAMBIO
La arquitectura como medio dignificante de la sociedad, dándoles la
posibilidad de vivir en un espacio dife...

TEMA
BARRIODEVIVIENDASSUSTENTABLES

LA SOCIEDAD Y LAS GRANDES CIUDADES
Ahora las ciudades compiten entre si para desarrollarse y ser atractivas, no solo
para ...

DENSIDAD POBLACIONAL ARGENTINA
Mayor Densidad Poblacional
Grandes Ciudades
Buenos Aires 13.176.866 hab.
Córdoba 1.457.632 ...

Advertisement

MUTQUIN
1 11-14
DISTINTASPROBLEMATICAS,MISMO PAIS…
PUEBLOS DEL INTERIOR
MEGALOPOLIS
FALTA VIAS DE COMUNICACIÓN – DESEMPLEO...

A nivel país, Argentina cuenta con un gran déficit habitacional que no solo se da en las
clases de bajos recursos, sino qu...

PROBLEMATICA
MICRO: Necesidad de un vivienda accesible para la clase media
con espacios de trabajo y autosuficiente para u...

BARRIODEVIVIENDASSUSTENTABLES

IMPLANTACION

Advertisement

IMPLANTACION
22.400m2
Acceso al pueblo
El pueblo de Mutquin es un
pueblo no planificado; el cual
fue abriendo calles según...

INTERVENCION MACRO
Al no tener un orden la trama del
pueblo, presenta muchos tramos
prolongados sin aperturas, de esta
man...

INTERVENCION MICRO
NUEVA CALLE
NUEVA CALLE
NUEVACALLE
CALLEINTERNA
CHACRA COMUNITARIA
SECTOR PUBLICO
VIVIENDASTIPODEUSOA
V...

CORTESIMPLANTACION
FACHADASUR
FACHADANORTE
FACHADAESTE

ESTRUCTURA FUNCIONAL
A
B
C
El barrio se diseño con 3 propuestas
según las necesidades de distintas
familias, pero cada uno...

Advertisement

MODELO A
Living-Comedor
Hall Acceso
Invernadero
Dormitorios
Bloque Sanitario - Cocina y baño
Posible ampliación: Garage y ...

MODELO B
Pasillo
Living Comedor
Hall Acceso
Invernadero
Dormitorios
Bloque Sanitario - Cocina, Baño y Ante-baño
Posible am...

MODELO C
Living-Comedor
Pasillo
Hall Acceso
Invernadero
Dormitorios
Bloque Sanitario - Cocina, Baño y Ante-baño
Vestidor

SECTOR PUBLICO
Cocina
Sector Personal
Deposito provisiones y productos elaborados
Sala Confitería
SUM
Bloque Sanitario – V...

ESTRUCTURA MORFOLOGICA
Cada uno de los planos tiene elementos básicos de diseño que los identifica como un
conjunto, esto ...

Advertisement

MODELO A

MODELO A

MODELO A - INTERIOR

SECTOR PUBLICO

DISEÑO DE LAMATERIALIDAD
MEMORIA CONSTRUCTIVA
El proyecto se trato de eleaborar con materiales que reduzcan la huella de
c...

Advertisement

DIMENSIONADO DE MADERAS

DIMENSIONADO DE MADERAS

DIMENSIONADO DE MADERAS

DIMENSIONADO INSTALACIONES
Sector Publico - RTD
Consumos
Artefacto Litros Cantidad Total
Inodoro 100 9 900
Mingitorios 250...

CONSUMO ELECTRICO
CONSUMOS PROMEDIOS DE UNA VIVIENDA U OFICINA
La tabla siguiente permite realizar un cálculo básico del c...

RESPONSABILIDAD SOCIAL

Cada lugar es único, por ende cada individuo lo es. En las líneas de pensamiento
se enuncia: “Crear desde la Cultura”; cad...

PROPUESTA ECONOMICA
La problemática fundamental por la cual se decide realizar este proyecto de
viviendas sustentables es ...

SUSTENTABILIDAD
PREMISAS DEL DISEÑO SUSTENTABLE:
DISEÑAR CON ELSOL
DISEÑAR CON ELAGUA
DISEÑAR CON ELVIENTO
DISEÑAR CON LOS...

FACHADA NORTE
DISEÑAR CON EL SOL
La fachada del Norte esta diseñada para aprovechar al máximo los rayos del sol y
así pode...

FACHADA SUR
DISEÑAR CONEL SOL Y ELVIENTO
La fachada del Sur es mas cerrada que la del Norte, y es por donde se produce al
...

VIENTOS DEL SUR
LECHO DE PIEDRAS
RADIACION SOLAR
Superficienegra
CORTE SUSTENTABLE VERANO
DETALLE FACHADA Y CUBIERTA VENTI...

VIENTOS DEL SUR
RADIACION SOLAR
CORTE SUSTENTABLE INVIERNO
T: 18°
MUROPIEDRA
DETALLE MURO TROMBE INVIERNO
ALERO
MUROPIEDRA...

INSTALACIONES
DISEÑARCONLOSRESIDUOSY EL AGUA
Las instalaciones fueron diseñadas pensando un aprovechamiento intensivo de
t...

COMPROMISO CON EL ENTORNO
Metodología de diseño de la Tecno-forma según Ruben Pesci
(sustancia de expresión tecnológica y ...

INNOVACION
CREARUN BARRIO DEVIVIENDAS CON UN CONJUNTO DE VARIABLES DIFERENTES QUEPUEDAN
INTEGRARSE.
DANDO UNA SOLUCIONA UN...

INNOVACION CONSTRUCCION SUSTENTABLE INTEGRAL
Se elaboro un proyecto en una zona rural aislada, lejos
de las tecnologías ac...

VISION
Diseñar desde la conciencia, con aires de un
futuro mejor para cada estrato de la sociedad.
La sustentabilidad, el ...
