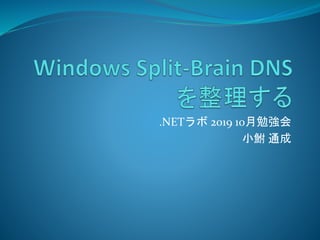

.NETラボ 2019 10月勉強会
小鮒通成

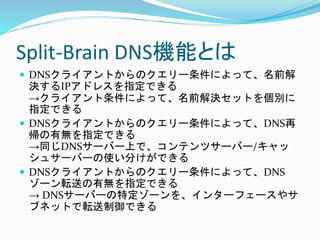

Split-Brain DNS機能とは
 DNSクライアントからのクエリー条件によって、名前解
決するIPアドレスを指定できる
→クライアント条件によって、名前解決セットを個別に
指定できる
 DNSクライアントからのクエリー条件によって、...

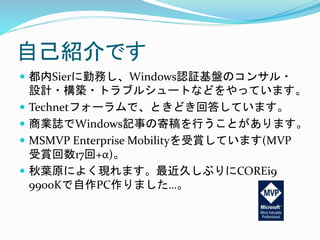

自己紹介です
 都内Sierに勤務し、Windows認証基盤のコンサル・
設計・構築・トラブルシュートなどをやっています。
 Technetフォーラムで、ときどき回答しています。
 商業誌でWindows記事の寄稿を行うことがあります。
...

Split-Brain DNSの必要条件
 Windows Server 2016以降が必要
→DNSサーバーの「DNSポリシー」機能で実行する
ため
 Active Directoryは必須でない
→Active Directory環境で...

Split-Brain DNSの利用シーン
 アプリケーション負荷分散
 ジオロケーションによるトラフィック制御
 DNS分離
 フィルタリング
 フォレンジック(隔離)
 現在時刻によるリダイレクト処理

Split-Brain DNSのコンポーネント(1)
 ゾーンスコープ
→特定の条件時にアクセス先として指定される、ス
コープ化されたゾーン。通常ゾーン内の隠しゾーン
のイメージ。
 (スコープされた)リソースレコード
→ゾーンスコープ内に...

Split-Brain DNSのコンポーネント(2)
 クライアントサブネット
→アクセス元クライアントのIPアドレスセットの定
義。アクセスする際の「条件」に使用する。
 再帰スコープ
→特定の条件時にDNS再帰を許可/拒否する、スコー
...

Split-Brain DNSの格納データ
 ゾーンスコープ
 (スコープ化された)リソースレコード
→DNSゾーン内で設定
 DNSポリシー
 クライアントサブネット
 再帰スコープ
→DNSサービスのレジストリで設定

Split-Brain DNSの動作
1. クライアントからのDNSクエリーが解析され、
「条件に合致したポリシー」があるかどうかを評
価する。
2. 条件に合うDNSポリシーがある場合、その条件と
紐付いたゾーンスコープ「だけ」をDNSサーバ...

ゾーンスコープの動作イメージ
DNSサーバー
通常ゾーン
ゾーンスコープ A DNSポリシーA
条件 A
クライアントA
chab2k19dc00 A 172.20.11.194
ゾーンスコープ B
chab2k19dc00 A 192.168...

再帰スコープの動作イメージ
DNSサーバー
再帰設定
再帰スコープ DNSポリシー
条件 A
クライアントA
○再帰を許可する
×再帰を拒否するクライアントB
条件A/
www.microsoft.comは?

DNSポリシーのフィールド(1)
種類内容説明コメント
Name - ポリシー名 256文字以下で
ファイルにつけら
れる文字ならOK
State Enable
Disabled
ポリシーの有効/無効デフォルトは有効
-Disableで...

DNSポリシーのフィールド(2)
種類内容説明コメント
Criteria 条件式
(eq/ne)
基準となる
要素(別表)
ポリシー条件（AND / OR）
およびポリシーが適用され
るための基準リスト
-eq,<要素>,<要素>
=or...

DNSポリシーのフィールド(3)
種類内容説明コメント
Apply on
recursion
-
ApplyOnRec
ursion
再帰スコープに再帰設定を
適用するフラグ
-
ApplyOnRecursio
n
Recursion
S...

Criteriaの各要素(1)
種類内容説明例
Client Subnet - クライアントサブネット名
(要定義)
eq,Spain,France
ne,Canada,Mexico
Transport
Protocol
TCP
UDP
...

Criteriaの各要素(2)
種類内容説明例
Query Type A/SRV/TXT/
MX etc
Lookupするレコードタイプ eq,TXT,SRV
eq,MX
Time of Day <開始時間>-
<終了時間>
クエリの発生...

ケース1 - 名前解決の制御

ゾーンスコープの構成
 Add-DNSServerZoneScope -Name "External" -
ZoneName "dotnet.adfstan.com"
 Add-DNSServerZoneScope -Name "Inter...

リソースレコードの構成
 Add-DNSServerResourceRecord -A -Name
"chab2k19dc00" -IPv4Address "172.20.11.194" -
ZoneScope "External" -Zon...

名前解決ポリシーの構成
 Add-DNSServerQueryResolutionPolicy -Name
"SplitBrainExternal" -Action Allow -ServerInterfaceIP
"EQ,172.20.11...

ケース2 – DNS再帰の制御

クライアントサブネットの構成
 Add-DNSServerClientSubnet -Name "InternetAccess"
-IPv4Subnet "192.168.1.0/24"

再帰スコープの構成
 Set-DNSServerRecursionScope -Name "." -
EnableRecursion $False
 Add-DNSServerRecursionScope -Name
"AvailableR...

再帰ポリシーの構成
 Add-DNSServerQueryResolutionPolicy -Name
"AllowRecursion" -Action Allow -ApplyOnRecursion -
RecursionScope "Av...

DNSサーバーのキャッシュ無効化
 HKLMSystemCurrentControlSetServicesDNSPara
meters!MaxCacheTtl
 REG_DWORD: 0x0
設定しない場合、InternetAccessのコ...

ケース3 – ゾーン転送の制御

クライアントサブネットの構成
 Add-DnsServerClientSubnet -Name "AllowedSubnet"
-IPv4Subnet 172.21.33.0/24

ゾーン転送ポリシーの構成
 Add-DnsServerZoneTransferPolicy -Name
"NorthAmericaPolicy" -Action IGNORE -ClientSubnet
"ne,AllowedSubnet"
...

参考情報
 DNS Policies Overview
https://docs.microsoft.com/en-us/windows-
server/networking/dns/deploy/dns-policies-overview
...
