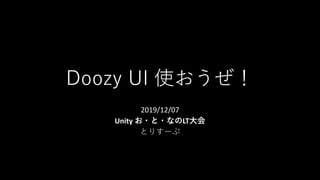

Doozy UI 使おうぜ！
2019/12/07
Unity お・と・なのLT⼤会
とりすーぷ

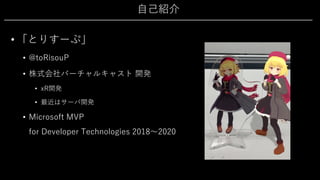

⾃⼰紹介
• 「とりすーぷ」
• @toRisouP
• 株式会社バーチャルキャスト開発
• xR開発
• 最近はサーバ開発
• Microsoft MVP
for Developer Technologies 2018〜2020

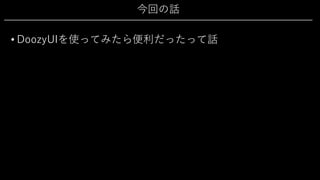

今回の話
• DoozyUIを使ってみたら便利だったって話

スライドについて
• Animation gifや動画で説明している部分があります
• Unity Learning Materialで公開される（予定）の講演動画を合わせて
参照してください
• 動画へのリンクはスライド内に書いてあります
•...

なんでこのアセットを選んだの？

なんでこのアセットを選んだの？
•何故か持っていたから

なんでこのアセットを選んだの？
•何故か持っていたから
•Humble Unity Bundle 2019に付いてきたから
• 2019/10くらいにやってた$15寄付でいろいろアセットが付いてくるセール
• Dynamic Boneとかいろい...

DoozyUI ?

UIのすごいシステム
• UIの表⽰・アニメーション・サウンドの管理システム
• uGUI & DoTweenベース
• UnityEditor上でノンコーディングでUIの設定ができる
• 豊富なアニメーションプリセット＆効果⾳集

できること
• Canvas遷移の管理
• ドロワーUIの作成
• ポップアップUIの作成
• ボタンにアニメーションや効果⾳を設定
• カラーテーマの管理・切り替え

ステートマシンを使ったUIの遷移
https://drive.google.com/open?id=1HJxrRGQnIcvdn-XT7OdBwdPmwxXnsLF1

ドロワーの作成
https://drive.google.com/open?id=1tlD1P2A0AlRLvcz0AyjLowd1qjKDLki4

ポップアップの作成
https://drive.google.com/open?id=1dt83BMnHJ0rsBEiynhVbb1O4AlCi5_2J

ポップアップの使⽤例
https://twitter.com/toRisouP/status/1198528066177257473

導⼊⽅法

導⼊⽅法
1. AssetStoreからインポート
2. DoTweenを導⼊する
3. TextMeshProを導⼊する（オプション）
4. Database設定をする
5. UIを作る

ウィザード
• DoozyUIの初回セットアップ時にウィザードが出る

DoozyUIの設定パネルの開き⽅

推奨：TextMeshProの導⼊
• DoozyUIの設定パネルからTextMeshProを有効化
• パッケージマネージャから導⼊してもOK

Database
• DoozyUIのシステムで⽤いるデータを登録できる
• Canvas/Viewの分類
• ボタンの分類
• 効果⾳の分類
• ドロワー/ポップアップの分類
• テーマの設定

ボタンとかをグループ分けして登録できる

CanvasとView
• Canvas : 描画のrootになるuGUIの Canvas
• View : UIの表⽰単位を制御するuGUIの Canvas
• 「どのCanvasで、何のViewを表⽰するか」

サンプル

例：ボタンを押すと交互にView遷移する

1. DatabaseにViewを設定
2画⾯あるのでそれぞれRedとBlueという名前で設定

2. DatabaseにButtonを設定
交互に画⾯遷移するだけなので
「Nextボタン」1つを2つのViewで使い回す想定

3. Canvasを⽤意する
HierarchyViewで右クリック

3.Canvasを⽤意する
できたCanvas→
DoozyUIのコンポーネント
がついてる→

4.Canvasの設定をする
ここを押すとGameObjectの
名前が⾃動変更される

5.Viewを⽤意する
Canvasを選んで右クリック

5.Viewを⽤意する
View(実体はuGUI Canvas)が作られる

5.Viewを⽤意する
ここを拡⼤

5.Viewを設定する
ここでDatabaseに登録したViewを指定する

5.Viewを設定する
Behavior at StartをHideかPlay Show Animationにしておく
・Do Nothing
・Hide（描画位置を補正した上で⾮表⽰にする）
・Play Show Animation
Hide...

6.Viewのアニメーションを設定する
• Viewの表⽰・⾮表⽰時の
アニメーションを設定する
• 設定しないとエラーになる
• プリセットから選ぶのがかんたん
1. Show View / Hide View を開く
2. Animatio...

7.もう⼀個View⽤意する
ViewをDuplicateして、適当に背景の⾊を⾚くしておく
この辺の設定を忘れずに
（RedViewを選ぶこと）
↓

7.もう⼀個View⽤意する
Viewが重なっていると操作しにくいので、適当にViewを移動させておくと楽
このときBehavior at Startが「Hide」か「Play Show Animation」なら
再⽣時に⾃動的にCanvas内...

8.ボタンを配置する
Viewを右クリック

8.ボタンを配置する
よしなに配置

9.ボタンを設定する
Databaseで登録したボタンを選ぶ
「Next」を割当

10.ボタンのOnClickの挙動を設定する
• OnClick時のアニメーション
• プリセットから選ぶのが⼀番かんたん
※Animation gif

10.ボタンのOnClickの挙動を設定する
• 効果⾳も追加しておく
• プリセットから選ぶと（ry
※Animation gif

11.もう⼀個のViewにもボタン配置

12. ステートマシンを作る
Unityのツールバーから

12. ステートマシンを作る

12. ステートマシンを作る
ここを押して新しいステートマシンを作って保存する

12. ステートマシンを作る
ステートマシンが作られるとこうなる

13. UI Nodeを追加

13. UI Nodeを追加
UI Nodeを作ったら最初は勝⼿にStart Nodeと連結する

14. UI Nodeの設定を変更
• 「Next」ボタンを⼊⼒イベントにする
UI Nodeを選択した状態でInspector Viewを開くとNodeの設定ができる
ここで「Next」ボタンをUI Nodeに割り当てる

14. UI Nodeの設定を変更
• このままだとわかりにくいのでNodeに名前をつけておく
Blue Node

15. もう⼀個UI Nodeを作る
右クリックでコピペが楽
※Animation gif

16. 2つのNodeをつなげる
• ⻘：出⼒、⻩：⼊⼒
• D&Dで結線すればOK、ミスったときは「Alt」で削除モード
※Animation gif

17. Nodeのふるまいの設定
Blue Node →
このノードに⼊ったら
「Blue Viewを表⽰する」
このノードから出たら
「Blue Viewを隠す」
同じような設定をRed Nodeにも忘れずに

17. Nodeのふるまいの設定
Nextボタンを押すと
RedNodeに遷移する
Nextボタンを押すと
BlueNodeに遷移する
In: RedViewを表⽰する
Out: RedViewを隠す
In: BlueViewを表⽰する
Out...

18. Graph Controllerをシーンに配置する
これがScene上にないと動かない
↓さっき作って保存したステートマシンを指定

19. 完成、だが…？
ボタンのアニメーションとViewの遷移が被ってない…？
https://drive.google.com/open?id=1pG0PtM9oMdum6a0YaJM
T34LDYvjO8Aay

20.ボタンのアニメーション調整
• ボタン設定のココにチェックする

21.ボタンのアニメーション調整
https://drive.google.com/open?id=1n2WGibZWnWnnvzvMY0uR8pO9viH8M18t

22.いろいろPresetを試してみよう
https://drive.google.com/open?id=1HXef2wqsVkK_Sg3FnE2Z5Pl5E_tX5NU0

サンプル解説は以上！
• ノーコーディングでここまでできる！
• プリセットを選ぶだけでっぽいものが簡単につくれる
• ステートマシンでいろいろできる！
• クリックだけでなく、ボタン⻑押しや連打判定も可能
• スクリプトからEventを⾶ばし...

その他知⾒

Q. チュートリアルはあるの？
A. 公式サイトにまとまってる
• Youtubeの動画を⾒るのが良い

Q. Assembly Definitions Fileは定義されてる？
A. 「⾃分で定義する必要はあるが、対応はしている」
• adfを⽤意する⼿順については動画で公開されている
• https://www.youtube.com/watc...

Q. スクリプトとの連携は？
A. 「ベースはuGUIだから！」
• 既存のスクリプトはそのまま使える
• UniRxとの連携もOK

Q. ポップアップの動的⽣成ってどうやるの？
A. スクリプトが必須だが、簡単にできる
• DoozyUIのシステム経由で設定する
• TextとButtonの表⽰を上書きする程度ならこっちが楽
• ⾃前のスクリプトで設定する
• 画像を差し替...

⾃作コンポーネントでポップアップを表⽰するサンプル
仕組みとしてはPrefabをInstantiateしているだけ！
Prefabに⾃作コンポーネントを貼り付けておけばあとは⾃由⾃在
※Animation gif

まとめ

DoozyUI、いいぞコレ
• それなりの⾒た⽬のUIが簡単に作れる！
• プリセットが豊富でうれしい！
• Viewの遷移がステートマシンで設定できてたすかる！
• ボイラープレート化したコードを都度実装する⼿間がなくなる
