ライブエンターテイメント
における

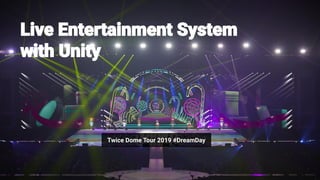

Twice Dome Tour 2019 #DreamDay

ディスプレイ
Twice Dome Tour 2019 #DreamDay

ムービングライト
— ムービングライトにはいろいろな機
能がある
– ライトビーム
– カラーホイール
– ズーム
– フォーカス
– ゴボ（影絵のようなフィルタ）
– プリズム（光線が分かれる）
それぞれの機能に対して、DMXのチャン
ネルが...

電飾
— DMXの各チャンネルの値で、対応
するLEDのRGB値を設定する
— LED1個につき、RGB3チャンネル分
のDMXチャンネルを使用
— セットに入れ込む電飾の規模で使
用するDMXチャンネルの数が膨大
な数になる

● LTC（タイムコード）をもとに各
曲の始まり、演出の始まりを
判定
○ 背景の動画の切り替え
○ 環境光設定の切り替え
○ セットの切り替え
● Art-NetをもとにUnity内の照
明、電飾を操作
● 最終レンダリング結果を LED
デ...

最終出力
映像をで出力
内で、ディスプ
レイ左右のエリア、セ
ンターのエリアが分け
られている
各エリアの映像が各
ディスプレイに映し
出される

での開発

での開発
いくつか、エピソードを交えながら解説します
— 連動の開発
– Art-Netでオブジェクトを操作可能にする
– UDPデータのレコーダー／プレーヤー
— ボリュームライトの開発
– AssetStoreのアセットを使用
– アセット...

— ムービングライトやLED電飾はDMXという信号を用いて操作する
— Art-NetはEthernetネットワーク上でUDPを使用して照明信号を送る
– デファクトスタンダード
— 照明さん電飾さんには照明卓、電飾卓からArt-Netを送って...

— Art-NetをUnityで使用する
— ArtNet.Netという.Net用のライブラリを
利用した
– Art-Netの送受信を行う
– https://github.com/sugi-cho/ArtNet.Unity
– [Unity...

— 実際の照明、電飾の動きは照明さん、電飾さんの卓から送ってもらう
– 実際の照明、電飾の動きを見るためにデータを打ってもらう必要があった（基本、照明・電飾のオ
ペレーションは手打ちのところが多い）
– デバッグが大変
— 送られてきたUDPの...

Art-Net信号
（UdpData）
UdpRecorder
data.udp

UdpPlayer
data.udp
Art-Net
Debug & Develop

—
– Unity Asset Store
– Volume Shadow
– 軽量（それなりに重い
– Goboのシミュレーション可能
ムービングライトの開発

— Art-Netで操作可能
– Pan/Tilt
– Color (Wheel)
– Gobo
– Prizm
– Focus
– Etc..
— 機種によって変わる
– Sharpy
– Mytos
– B-EYE
ムービングライトの開発

照明のセットアップ
照明デザイナーさんの照明
計画の図面をもとに、 Unity
内に照明を配置
1ステージ当たり、50-100灯
体設置
→ Light Objectの数

NHK紅白、実際の曲の照明キューを送るテスト
2018 12/14

、光の調整
— HxVolumetricSpotLight.shader

の行目を修正

本番直前、同じ曲
2018 12/30

ボリュームライトの減衰の調整結果
Original Shader調整後

実空間の延長線上にある内の世界
— LEDディスプレイの向こう側にも
空間繋がっているように見せる
– 連動感
– スケール感
– パースを合わせる

実空間との連動感
— ステージ上の照明・電飾
— ディスプレイ内のバーチャル照明
・電飾
— リアルタイムで同じように制御す
る
– 同じ信号で、同じ動きをす
る

パースを合わせるカメラの実装
— Unity内のカメラの位置を現実空間上のカメラの
位置（想定視点）に配置
— カメラからLEDディスプレイへのプロジェクション
行列(Frustum Matrix)を計算
— Camera.projection...

— 開発
—
— 照明
– HxVolumetricLighting（AssetStore）
– アセットの修正
— 電飾の開発
– エディター拡張
— 安定化、チューニング
— 現場、リハ、本番！
（）開発プロセスまとめ

— 本番直前での色調整が可能
– 映像だと、1曲分レンダリングするのに数十分～数時間かかる
– リアルタイムだと即座に反映
— 熟練の照明オペレーターさんがそのまま映像内の照明演出をつく
ることができる
– リアル照明とバーチャル照明を同じ操...

Real - Virtual

どういうイベント
バーチャル空間上でのライブ
輝夜月さんを主人公に、
世界初の商業リアルタイム音楽ライブ
を実現
全国の映画館・特設会場でライブビュー
イングを実施

過去回開催

さっそくですが、仕組みの話

配信方法

ライブ開催プラットフォーム
— バーチャルイベント空間
— ユーザーが自由にイベントを開催・参加できる
— クライアントは製

ライブ参加方法は通り
ライブビューイング

ライブビューイング
ライブ参加方法は通り

ライブ配信構成

トリガー
トリガーを打つことによって、次の曲の演出が走る

ライブビューイング配信構成
会場
ライブビューイング
配信機
スイッチ

リアルタイムカメラマン
— コントローラを接続、視点を操作
– Clusterさんの機能
— その絵をスイッチャーに送る
ゲームが得意な人をアサイン

ライブセットリスト
やりたい演出をセットリストに落とし込む。
ワンシーンでどのように実現するか

ライブ全体をタイムライン本で制作
演出のタイムライン制御
分業効率化のため、セクションごとにタイムライ
ンを用意
タイムラインと同時にセット切り替え

ユーザ間同期
トリガーが打たれた時刻でタイムスタンプ
が保存される
ログインしたときの時刻差分でタイ
ムラインの再生位置を把握
ここから再生
トリガー
ログイン

分業体制
各セクションでシーンを分け、それぞれで開発。

各作業のマージ
マスターシーンにすべての個別シーンを
マージする。
、必要なだけ
を引っ張ってきて、
この際、各が、
セクション外部のオブジェクトを参照してい
る場合、挿しなおしてあげる

結合フロー
— ライブ制作ユニット
—
本リポジトリが走っている状態

結合フロー
— さんのリポジトリに直接自分がコ
ミット
– 1stの時はunitypackageを納品していたが、
先方のアセット階層に最適化しなければなら
ず2度手間だった
— ブランチにすると、自動的に会場
がビルドされる仕組み
– 先方...

VRライブならではの制作

制作コアメンバー
プロデューサ
ディレクター
サウンドエンジニア
モデラー
アニメーター
エンジニア
当時全員フリーランス
プロデューサ
ディレクター
サウンドエンジニア
モデラー
エンジニア
1stライブライブ

制作期間
カ月

ブレスト
曲が決定していない中で、
演出や各セットのイメージ・つなぎを固める
エンジニアがこの時点で参加
→ ダイナミックにステージが動いてもというき
わどい判断が可能だった

演者との共創感
— 演者と一緒に移動する
— 会話する

ストーリー
— 曲個別の演出ではなく、全体を見通
した演出設計
– ステージが上がっていくなど
— ライン
– 期待値を高める
— オチ
– 余韻・儚さ・壮大さ
– よかったなと思わせる
– 2度驚かせる

ライン
— ディズニーリゾートのアトラクション
に乗る前の待機列の高揚感
— 初めから抽象空間だと驚きが半減
する
– 物理・心理的に正しい空間
– 写実的な床や壁を用意する
待機時間は、ライブ本編よりも長い
https://castel.jp...

ライブの盛り上がりから一気に感動に落とし込む演出
感動した後にうしろを振り返ると、さらにフォトスポットなどが出現
→ ユーザ同士で余韻に浸る
オチ

進行絵コンテ・コンテ

プレビズ
— で見たときのスケール感の調整用
— 簡単なウォークスルーアプリ
– シーンを分離しておくことですぐにアプリが出力できた

モデリング
— ラフネスマップを必ず入れる
– 均等な反射だとVRで安く見える
— 影
– ワンシーン解決なので、ベイク不可
– 半透明影オブジェクトを 1層重ねる
— でのスケール感の確認
– 思った以上に大きいサイズの方が良
かったり......

サウンド
作曲家と協力
— 劇伴
– 落とすピアノ
– 壮大なオーケストラ
— 効果音
– 拍手
– クラッカーの音
— 音が途切れる時間を作らない
– 拍手の余韻
– 薄く流れる機械音
絵的な演出がうまくいかなくても、音でカバーできる

ライブカメラワーク
あまりキメすぎず、ライブカメラっぽい追い方
– レールカメラ
– LookAtカメラ
– 遠景固定カメラ

タイポグラフィックス
— タイムライン拡張
— テキストモーションの演出
– ダイレクトに観客へ飛んでくる今まで
にない演出

ムービングライト
— タイムライン拡張
— 実際の照明の動きを参考に
– 将来的にはアセット化したい

シェーダー
— の文脈も取り込みたい気持ち
— 抽象的な演出
— ボディ周りに出てくるネオンオブジェクト
— 服の模様
– 特殊な手法
– UTSをオーバーライド

ライブ現実ライブ
— 演出の幅が実質無限大
– 現実と違い、物理的な制約を受けない
— ライブビューイング・参加それぞれに良さがある
– お互いがどちらも体験したいとの声が多かった
— 演者と触れ合える
– 身体的な危険性がない
— 地理的...

ライブの今後の可能性
— 現場のノウハウを持ち込みたい
– プロの照明・電飾・カメラマンの使用に耐えるシステム作り
— 表現をしたい方との密な演出設計
– 演者さんの目指す世界観に入り込めるような演出
ライブならではの演出や機構を「」の垣根を...
