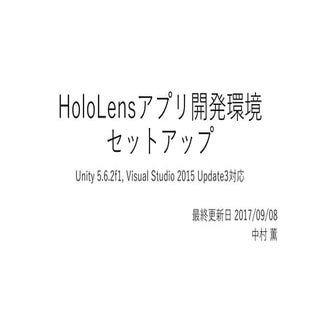

HoloLensハンズオン(セットアップ)
by Kaoru NAKAMURA
4672 views
View on Slideshare
1
of
68
Ad
View on Slideshare
1
of
68
Ad
![事前準備
• HoloLens実機
• HoloLensに[Holographic Remoting]アプリをインストール
• 開発PC
• Windows 10(Home/Pro)
• Unity 5.6.2f1のインストール(Persona...](https://image.slidesharecdn.com/hololens-170911164438/75/HoloLens-4-2048.jpg?cb=1668013562)
![Unityプロジェクトの作成（１）
1. Unityを起動し[New]をクリックします。
8](https://image.slidesharecdn.com/hololens-170911164438/75/HoloLens-8-2048.jpg?cb=1668013562)
![Unityプロジェクトの作成（３）
1. プロジェクト名を入力します。
2. プロジェクトのフォルダを選択します。
3. 3Dにチェックします。
4. [Create Project]をクリックします。
9](https://image.slidesharecdn.com/hololens-170911164438/75/HoloLens-9-2048.jpg?cb=1668013562)
![カメラの設定（１）
1. [Hierarchy]ビューにある[Main Camera]をクリックします。
1
12](https://image.slidesharecdn.com/hololens-170911164438/75/HoloLens-12-2048.jpg?cb=1668013562)
![Main CameraのInspectorビューを操作します。
1. [Position]を[0,0,0]に変更します。
2. [Clear Flags]を[Solid Color]に変更します。
3. [Background]を[0,0,0,...](https://image.slidesharecdn.com/hololens-170911164438/75/HoloLens-13-2048.jpg?cb=1668013562)
![クオリティセッティング（１）
1. メニューの[Edit]にある[Project Settings]から[Quality]をクリック。
2. Windows Storeのデフォルトを[Fastest]に変更します。
1
2
14](https://image.slidesharecdn.com/hololens-170911164438/75/HoloLens-14-2048.jpg?cb=1668013562)
![オブジェクトの配置（１）
1. [Hierarchy]ビューの何もないところで左クリックし、[Main Camera]の選択を外します。
2. [Hierarchy]ビューの何もないところで右クリックし、[3D Object]→[Cube]を選...](https://image.slidesharecdn.com/hololens-170911164438/75/HoloLens-15-2048.jpg?cb=1668013562)
![Cubeの[Inspector]ビューを操作します。
1. [Position]を[0.5,0,2]に変更します。
2. [Scale]を[0.2,0.2,0.2]に変更します。
単位はメートル(m)です。
オブジェクトの配置（３）
2
1
17](https://image.slidesharecdn.com/hololens-170911164438/75/HoloLens-17-2048.jpg?cb=1668013562)
![オブジェクトの配置（４）
1. 同様に[Hierarchy]ビューで[Sphere]を配置します。
2. [Position]を[0,0,2]に変更します。
3. [Scale]を[0.2,0.2,0.2]に変更します。
1
3
2
18](https://image.slidesharecdn.com/hololens-170911164438/75/HoloLens-18-2048.jpg?cb=1668013562)
![オブジェクトの配置（５）
1. 最後に[Hierarchy]ビューで[Capsule]を配置します。
2. [Position]を[-0.5,0,2]に変更します。
3. [Scale]を[0.2,0.2,0.2]に変更します。
1
3
2
19](https://image.slidesharecdn.com/hololens-170911164438/75/HoloLens-19-2048.jpg?cb=1668013562)
![シーンの保存（１）
1. メニューの[File]にある[Save Scene]をクリック(または[Ctrl+S])します。
1
20](https://image.slidesharecdn.com/hololens-170911164438/75/HoloLens-20-2048.jpg?cb=1668013562)
![シーンの保存（２）
1. [Asset]フォルダにファイル名を入力([HoloProject]とします)して[保存]をクリックします。
1
21](https://image.slidesharecdn.com/hololens-170911164438/75/HoloLens-21-2048.jpg?cb=1668013562)
![HoloLens側の設定（１）
1. HoloLensで[Holographic Remoting]アプリを起動します。
1
23](https://image.slidesharecdn.com/hololens-170911164438/75/HoloLens-23-2048.jpg?cb=1668013562)
![Unity側の設定（１）
1. メニューの[Window]→[Holographic Emulation]をクリックします。
1
25](https://image.slidesharecdn.com/hololens-170911164438/75/HoloLens-25-2048.jpg?cb=1668013562)
![Unity側の設定（２）
1. [Holographic]ビューが表示されますが、警告（左図）になっています。
2. 右図の場合は[Unity側の設定（７）]に進んでください。
1 2
26](https://image.slidesharecdn.com/hololens-170911164438/75/HoloLens-26-2048.jpg?cb=1668013562)
![Unity側の設定（３）
1. メニューの[File]→[Build Settings]をクリックします。
1
27](https://image.slidesharecdn.com/hololens-170911164438/75/HoloLens-27-2048.jpg?cb=1668013562)
![Unity側の設定（４）
1. [Build Settings]の[Platform]の[PC, Mac and Linux Standalone]が選択され、Unityロゴがついています。
2. [Windows Store]をクリックします...](https://image.slidesharecdn.com/hololens-170911164438/75/HoloLens-28-2048.jpg?cb=1668013562)
![Unity側の設定（５）
1. [Player Setting]をクリックします。
2. [Inspector]ビューの[Other Settings]にある[Virtual Reality Supported]にチェックします。
• [Vir...](https://image.slidesharecdn.com/hololens-170911164438/75/HoloLens-29-2048.jpg?cb=1668013562)
![Unity側の設定（６）
1. Holographicビューの表示が[Emulation Mode]に変わります。
2
30](https://image.slidesharecdn.com/hololens-170911164438/75/HoloLens-30-2048.jpg?cb=1668013562)
![Unity側の設定（７）
1. [Emulation Mode]を[Remote to Device]に変更
2. [Remote] Machine]に先ほどのHoloLensで表示されたIPアドレスを入力。
3. [Connect]ボタンをク...](https://image.slidesharecdn.com/hololens-170911164438/75/HoloLens-31-2048.jpg?cb=1668013562)
![Connectボタンが押せない場合の対処
1. [Connect]ボタンが押せない場合。
2. [Enable Audio](または[Enable Video])のチェックを外します。
3. [Connect]ボタンが押せるようになります。
•...](https://image.slidesharecdn.com/hololens-170911164438/75/HoloLens-32-2048.jpg?cb=1668013562)
![1. Unityの[再生ボタン]をクリック。
HoloLens上にオブジェクトが表示されます。
Unity側の設定（８）
1
33](https://image.slidesharecdn.com/hololens-170911164438/75/HoloLens-33-2048.jpg?cb=1668013562)
![HoloToolkit-Unityの取り込み（１）
1. [HoloToolkit-Unity-v1.5.5.0.unitypackage]ファイルをUnityの[Project]ビューに入れます。
1
36](https://image.slidesharecdn.com/hololens-170911164438/75/HoloLens-36-2048.jpg?cb=1668013562)
![HoloToolkit-Unityの取り込み（２）
1. [Import Unity Package]が表示されるので[Import]を押します。
1
37](https://image.slidesharecdn.com/hololens-170911164438/75/HoloLens-37-2048.jpg?cb=1668013562)
![オプション：Unityエディターの配置を変える（１）
1. 右上にある[Default]をクリックします
2. [2 by 3]をクリックします。
2
1
39](https://image.slidesharecdn.com/hololens-170911164438/75/HoloLens-39-2048.jpg?cb=1668013562)
![オプション：Unityエディターの配置を変える（２）
1. [Project]ビューの右上の小さなボタンをクリックします。
2. [One Column Layout]をクリックします。
1
40](https://image.slidesharecdn.com/hololens-170911164438/75/HoloLens-40-2048.jpg?cb=1668013562)
![オプション：Unityエディターの配置を変える（３）
[Project]ビューがツリー表示されるようになりました。
41](https://image.slidesharecdn.com/hololens-170911164438/75/HoloLens-41-2048.jpg?cb=1668013562)
![カーソルの設定（１）
1. [Project]ビューの[HoloTookit]→[Input] →[Prefabs] →[Cursor]にある[Cursor]プレハブを[Hierarchy]
ビューに配置します。
1
43](https://image.slidesharecdn.com/hololens-170911164438/75/HoloLens-43-2048.jpg?cb=1668013562)
![1. [Project]ビューの[HoloTookit]→[Input] →[Prefabs] にある[InputManager]プレハブを[Hierarchy]ビューに
配置します。
カーソルの設定（２）
1
44](https://image.slidesharecdn.com/hololens-170911164438/75/HoloLens-44-2048.jpg?cb=1668013562)
![AirTapでオブジェクトが落ちるコードを作成（１）
1. [Project]ビューで右クリックし[Create]→[C# Script]をクリックします。
1
47](https://image.slidesharecdn.com/hololens-170911164438/75/HoloLens-47-2048.jpg?cb=1668013562)
![AirTapでオブジェクトが落ちるコードを作成（２）
1. スクリプト名に[AirTapGesture]と入力します。
1
48](https://image.slidesharecdn.com/hololens-170911164438/75/HoloLens-48-2048.jpg?cb=1668013562)
![AirTapでオブジェクトが落ちるコードを作成（３）
1. [AirTapGesture]スクリプトをダブルクリックしてVisual Studioを起動します。
49](https://image.slidesharecdn.com/hololens-170911164438/75/HoloLens-49-2048.jpg?cb=1668013562)
![1. [AirTapGesture]スクリプトを[Sphere]にドラッグアンドドロップします。
2. [Sphere]の[Inspector]ビューに[AirTapGesture]が追加されます。
AirTapでオブジェクトが落ちるコードを作...](https://image.slidesharecdn.com/hololens-170911164438/75/HoloLens-51-2048.jpg?cb=1668013562)
![1. [AirTapGesture]スクリプトを[Cube]と[Capsule]にもドラッグアンドドロップします。
CubeとCapsuleもAir Tapで落ちるようになります。
AirTapでオブジェクトが落ちるコードを作成（７）
1
53](https://image.slidesharecdn.com/hololens-170911164438/75/HoloLens-53-2048.jpg?cb=1668013562)
![1. [Project]ビューの[HoloToolkit]→[SpatialMapping]→[Prefab]にある[SpatialMapping]を[Hierarchy]ビュー
に追加します。
空間マッピングの設定(1)
1
55](https://image.slidesharecdn.com/hololens-170911164438/75/HoloLens-55-2048.jpg?cb=1668013562)
![空間マッピングの設定(2)
1. SpatialMappingを有効にする設定を追加します。メニューの[HoloToolkit]→[Configure]→[Apply HoloLens
Capability Settings]をクリックします。...](https://image.slidesharecdn.com/hololens-170911164438/75/HoloLens-56-2048.jpg?cb=1668013562)
![空間マッピングの設定(3)
1. HoloLensで使用できる機能の一覧が表示されるので[Spatial Perception]をチェックします。
2. [Apply]ボタンをクリックします。
1
2
57](https://image.slidesharecdn.com/hololens-170911164438/75/HoloLens-57-2048.jpg?cb=1668013562)
![1. メニューの[File | Build Settings] または[Shift+Ctrl+B]でBuild Settings画面を表示します。
2. 「Add Open Scenes」ボタンで先ほど保存したシーンを追加します。
3. 「SD...](https://image.slidesharecdn.com/hololens-170911164438/75/HoloLens-58-2048.jpg?cb=1668013562)
![実機デプロイ（２）
1. [Build Visual Studio SLN]をクリックします。
2. 「新しいフォルダー」ボタンをクリックします。
3. フォルダー名を「UWP」とします。
4. 「フォルダーの選択」ボタンをクリックするとビルド...](https://image.slidesharecdn.com/hololens-170911164438/75/HoloLens-59-2048.jpg?cb=1668013562)
![実機デプロイ（３）
1. [プロジェクト名]フォルダーの[UWP]フォルダーにある[<プロジェクト名>.sln]ファイルを開きます。
1
61](https://image.slidesharecdn.com/hololens-170911164438/75/HoloLens-61-2048.jpg?cb=1668013562)
![実機デプロイ（４）
1. Visual Studioの構成部分を[Release],[x86],[Device]に変更します。
2. USBケーブルをPCとHoloLens間で接続して、[Device]ボタンをクリックします(HoloLensは...](https://image.slidesharecdn.com/hololens-170911164438/75/HoloLens-62-2048.jpg?cb=1668013562)
