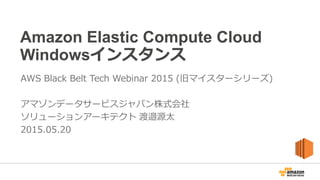

Amazon Elastic Compute Cloud
Windowsインスタンス
AWS Black Belt Tech Webinar 2015 (旧マイスターシリーズ)
アマゾンデータサービスジャパン株式会社
ソリューションアーキテクト...

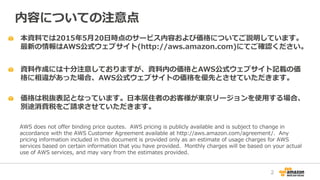

本資料では2015年5月20日時点のサービス内容および価格についてご説明しています。
最新の情報はAWS公式ウェブサイト(http://aws.amazon.com)にてご確認ください。
資料作成には十分注意しておりますが、資料内の価格とAWS...

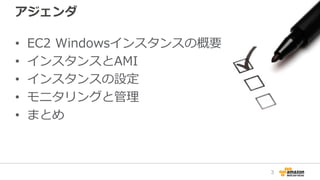

アジェンダ
• EC2 Windowsインスタンスの概要
• インスタンスとAMI
• インスタンスの設定
• モニタリングと管理
• まとめ
3

アジェンダ
• EC2 Windowsインスタンスの概要
• インスタンスとAMI
• インスタンスの設定
• モニタリングと管理
• まとめ
4

Administration
& Security
Access
Control
Identity
Management
Key Management
& Storage
Monitoring
& Logs
Resource &
Usage A...

EC2を利用できるAWSの拠点=リージョン
11 のリージョン
1. US EAST (Virginia)
2. US WEST (N. California)
3. US WEST 2 (Oregon)
4. EU WEST (Ireland...

リージョンとAvailability Zone (AZ)
• 各リージョン内に複数の独立し
たAZ(データセンター群)が存在
• 各AZは互いに影響を受けないよ
うに、地理的・電源的・ネット
ワーク的に分離するように設計
されている
• AZ間...

Amazon EC2(Elastic Compute Cloud)
• インスタンス:
– 仮想コンピューティング環境
– 数分で起動し、1時間ごとの従量課金で利用可能
– 追加・削除、スペック変更が数分で可能
• 管理者権限(root / A...

APIでインフラの自動化が可能
aws ec2 run-instances
--image-id ami-xxxxx
--instance-count 10
--region us-west-2
--instance-type r3.4...

既存のOS/アプリ/ミドルウェアが利用可能
HTML5
×
開発言語フロントUI
×
ミドルウェア
OS
10

Amazon EC2 - Windowsインスタンス
Amazon EC2で実行可能なWindowsイメージ
以下のバージョンのWindowsが利用可能
• Windows Server 2012 R2
• Windows Server 201...

マイクロソフトライセンスモビリティ
• 既存のマイクロソフト製品のライセンスをAWS上に持ち込み可能
– Exchange Server
– SharePoint Server
– SQL Server Enterpriseなど
• ソフトウェ...

ライセンスモビリティの対象製品
• マイクロソフト製品使用権説明書（PUR）に定義
– PURは四半期に一度更新されるため定期的に要確認
– マイクロソフト製品使用権説明書（2015年4月版）
• http://www.microsoftvol...

Windows Server 2003のサポート終了について
• Microsoftは2015/7/14にWindows Server 2003の延
長サポートを終了
– 新しいセキュリティ更新プログラムの提供はなし
– サポートされているバー...

アジェンダ
• EC2 Windowsインスタンスの概要
• インスタンスとAMI
• インスタンスの設定
• モニタリングと管理
• まとめ
15

EC2に関連する主要コンポーネント
リージョン
アベイラビリティ
ゾーン
Amazon
CloudWatch
Auto Scaling
Amazon
Elastic Block
Storage (EBS)
Amazon Machine
Imag...

インスタンスとAMI (Amazon Machine Image)
• AMIはインスタンス起動に
必要なOSイメージ
– イメージはS3に保存
• AWS以外にサードパーティ
もAMIを提供
• 自由に自前のカスタムAMI
を作成可能
– 作...

Windows AMIの検索
• 以下の条件をもとにしてインスタンスを起動するAMIを選択
– リージョン
– オペレーティングシステム
– アーキテクチャ: 32 ビット（i386）または 64 ビット（x86_64）
– ルートデバイスタイ...

Windows AMIのバージョン
• Windows AMIは通常のWindows Serverと同じように構成
されるがデフォルト設定にいくつかの違いがあるほかいくつ
かのツールがインストールされる
– EC2Configサービス
– 準仮...

Amazon SNSによる更新の通知
• Amazon SNSを使用して新しいAMIがリリースされた時や
AMIが非公開になった時に通知を受信可能
– リージョンを[US East(N.Virginia)]に変更
– [Subscription...

Key Pairとは
• 鍵認証は、ユーザ名・パ
スワードの認証よりも安
全な認証方式
• AWSでは公開鍵のみ保持
し、起動時に公開鍵をコ
ピーする
• 秘密鍵は、ユーザにて適
切に管理・保管する
• Windowsインスタンスで
はKey ...

Security Groupとは
• インスタンスへのトラフィックを
制限するファイアウォール機能
• デフォルトで全トラフィック閉
• 必要な受信アクセスに対してアク
セスルールを定義する
– プロトコル( TCP/UDP)
– 宛先ポート
...

OSのアップグレード
• インポート後のEC2インスタンスのOSをアップグレードする
ことが可能
– スナップショットによるインストールメディアの提供
• アップグレードの前にUpgradeHelperService.exeを実行す
ることによ...

VM Import/Export
• データセンターのVMアプリケーションのAmazon EC2
への移行
– VM Importのプロセスにより、既存のVMイメージをお客様の環境から
Amazon EC2にインポート
– Auto Scali...

サポートするオペレーティングシステム
• Windows（32 ビットと 64 ビット）
– Microsoft Windows Server 2012 R2（Standard、Datacenter）
– Microsoft Windows S...

ImportInstanceとImportImage
ImportInstance ImportImage
ソース
S3マニフェスト + オブ
ジェクト (通常はオンプ
レミスのイメージファイ
ルからのアップロード)
S3のイメージファイルま
...

ImportImage APIを使用した仮想マシンのインポー
ト
• Citrix XenServer、Microsoft
Hyper-VまたはVMware vSphere
などの仮想化環境からVMをAMI
としてインポート可能
• サポートす...

インポート手順
• インポートするVMを準備
• オンプレミスの仮想化環境からVMをエクスポート
• 任意のツールを使用してS3バケットにイメージを
アップロード
• AWS CLIからインポートタスクを作成
– aws ec2 import-...

MSDNサブスクリプションによるMicrosoftソフトウェ
アの実行
• MSDNサブスクリプションなどから取得済みのMicrosoftライ
センスを使用してAWSでMicrosoftソフトウェアを実行
– BYOLインスタンスの価格はEC2...

アジェンダ
• EC2 Windowsインスタンスの概要
• インスタンスとAMI
• インスタンスの設定
• モニタリングと管理
• まとめ
30

EC2Configサービスの使用
• Windows AMIにAWSがインストールした追加
サービスで、インスタンス起動時に各種のタス
クを実行
– 暗号化パスワードの設定
– ユーザーデータの実行
– Windowsのアクティベーション
– ...

EC2Configサービスのプロパティ
• [Set Computer Name]
– コンピュータ名をIPアドレスをもとに生成
• [User Data]
– ユーザーデータの実行
• [Event Log]
– 起動時にイベントログをコンソ...

Sysprepの実行
• カスタムAMIを作成するためにSysprepにより複製用の
マスタイメージを作成可能
• Administratorパスワードのオプション
– [Random]:EC2Configがパスワードを生成して暗号化（推奨）
...

ユーザーデータの使用
• ユーザーデータにコマンドまたはPowerShellスクリプトを埋
め込むことで、インスタンス起動時の処理を自動化
– <powershell>Read-S3Object -BucketName myS3Bucket -...

CloudWatch Logsの設定（1/2）
2. EC2Configの起動
チェックを入れるだけで利用可能
1. クレデンシャルの設定
アクションの指定
特定リソースへのアクセスを許可
CloudWatchLogs-role
http:/...

CloudWatch Logsの設定（2/2）
• CWL JSON設定ファイルの編集
 “AWS.EC2.Windows.CloudWatch.json“ファイルを編集
※“C:Program FilesAmazonEc2ConfigSer...

準仮想化（PV）ドライバの種類
RedHat PV Citrix PV AWS PV
インスタンスタイプレガシーインスタンスのみ
すべてのインスタンスタイ
プ
すべてのインスタンスタイ
プ
アタッチ済みボリューム最大 16
16 を超えるボ...

PVドライバのアップグレード
• Windows Server 2012 R2ではAWS PVドライバが使用される
– 最新のAWS PVドライバをダウンロードしてアップグレード可能
• http://ec2-downloads-
window...

拡張ネットワーキングの有効化
• C3/C4/R3/D2/I2インスタンスではSR-IOVによる
拡張ネットワーキング機能を利用可能
– Windows Server 2012 R2インスタンスでは拡張ネットワーキン
グはデフォルトで有効
– ...

AWS Directory Serviceドメインへの自動参加
• インスタンスの起動時にドメインを指定して自動的に参
加させることが可能
http://docs.aws.amazon.com/ja_jp/AWSEC2/latest/Windo...

Amazon EC2 Simple Systems Manager（SSM）
• 実行中のインスタンスの設定を管理するサービ
ス
– Windowsインスタンスのみサポート
– US East（N. Virginia）/US West(Oreg...

SSM APIを使用するアクセス権限の付与
• インスタンスを自動的に設定するポリシーを作成してIAMロールに
関連付ける
• IAMロールを使用して新しいインスタンスを起動
42
{
"Version": "2012-10-17",
"Sta...

例：AWS Directory Serviceドメインへの参加
• 設定ドキュメントにディレクトリID、ドメイン名および
IPアドレスを指定してファイルを.jsonで保存
{
"schemaVersion":"1.0",
"descriptio...

例：アプリケーションのインストール
• “source”にインストールするアプリケーション（.msi
ファイルのURL）を記述
{
"schemaVersion": "1.0",
"description": "Example instance...

例：PowerShellモジュールをインストールして実行
• “Source”はモジュールのURL、”runCommand”は実行
するPowerShellコマンド
{
"schemaVersion": "1.0",
"description"...

SSMによるインスタンス設定の関連付け
• 設定ドキュメントを作成
• インスタンスに設定ドキュメントを関連付ける
aws ssm create-document --content file://my-config.json --name "...

アジェンダ
• EC2 Windowsインスタンスの概要
• インスタンスとAMI
• インスタンスの設定
• モニタリングと管理
• まとめ
47

Amazon CloudWatchとは？
CloudWatch
状況を
レポート
AWSの各種リソースをモニタリングするためのWebサービス
http://aws.amazon.com/jp/cloudwatch/ 48

ハイブリッド環境の管理
• マイクロソフト環境の管理
– AWS Systems Manager for Microsoft System Center
Virtual Machine Manager
– AWS Management Pack...

AWS System Manager for Microsoft System
Center Virtual Machine Manager
• SCVMMからのEC2
インスタンス
（Windows/Linux
）の管理が可能
– インスタン...

AWS Management Pack for Microsoft System
Center
• オンプレミスとAWSリソースの両方をSystem Center
Operations Managerから参照、監視することが可能に
• 監視対象...

AWS Management Pack for Microsoft System
CenterによるAWSリソース監視
監視対象
インスタンス一覧
Amazon EC2 Instanceタスク
52

ダイアグラムビューによるAWSリソースの表示
CloudFormationスタック
Elastic Load Balancer
Auto scalingグループ
EC2インスタンス
EBSボリューム
53

AWS Diagnostics for Microsoft Windows Server
• Windowsインスタンスのトラブル
シューティングに役立つツール
– http://aws.amazon.com/jp/windows/a
wsdi...

Amazon EC2へのアクセス
• AWS コマンドラインインターフェース（CLI）
• Amazon EC2コマンドラインインターフェース
(CLI)ツール
• AWS Tools for Windows PowerShell
55

AWS Tools for Windows PowerShell
• AWSへの容易なコマンドラインアクセス
– 1100以上のコマンドレット
– AWS SDK for .NETがベース
• スクリプトによる管理の自動化に対応
• EC2, ...

EC2インスタンスの作成と起動
• EC2インスタンスの作成
– PS C:>New-EC2Instance –ImageID ami-5db8385c –
MinCount 1 –MaxCount 1 –KeyName myPSKeyPair...

S3の操作
• S3バケットの作成
– PS C:>New-S3Bucket –BucketName mypsbucket
• オブジェクトのアップロード
– PS C:>Write-S3Object –BucketName mypsbucke...

PowerShellによるスクリプティング
• 例：C:Logsにある1週間より前のファイルをS3のバケットにアップロードしてローカル
から削除するスクリプト
foreach ($i in Get-ChildItem C:Logs)
{
if ...

AWS Quick Startリファレンスデプロイメント
• セキュリティと可用性に関するAWSのベストプ
ラクティスにしたがって以下のワークロードを
デプロイ可能
– Exchange Server 2013
– Windows PowerS...

Exchange Server 2013 on AWS
• Exchange Server 2013の
AWS上でのデプロイに関する
リファレンスと
CloudFormationテンプレー
ト
• CloudFormationテンプレー
トは最...

SharePoint Server 2013 on AWS
• SharePoint Server 2013
の高可用性を実現するリ
ファレンスと
CloudFormationテンプ
レート
• CloudFormationテンプ
レートにはA...

SQL Server AlwaysOn 可用性グループ on AWS
• Windows Server Failover
Cluster ManagerおよびSQL
Server 2012 可用性グループを
AWS上で構成するリファレンス
とC...

Remote Desktop Gateway on AWS
• RDP（TCP:3389）での通
信ができない環境におけ
るセキュアなアクセスを
実現するためのリファレ
ンスとCloudFormationテ
ンプレート
• CloudForma...

AWS Elastic Beanstalk for .NET
• AWS Toolkit for Visual Studioからの.ＮＥＴアプリケーション
のデプロイが可能
Instance
Amazon RDSElastic Load
Bal...

AWS OpsWorks for Windows
• OpsWorksのWindows対応
– Windows Server 2012 R2スタックのサ
ポートを追加しカスタムレイヤーを利用して
セットアップ可能
– クックブックによりインスタ...

アジェンダ
• EC2 Windowsインスタンスの概要
• インスタンスとAMI
• インスタンスの設定
• モニタリングと管理
• まとめ
67

まとめ
• Amazon EC2によりWindowsやMicrosoftサーバー
製品などの実行が可能
• EC2ConfigサービスやSimple System Manager
（SSM）によるシステム設定の自動化に対応
• モニタリングや管...

参考資料
• Amazon EC2
– http://aws.amazon.com/jp/ec2/
• Amazon EC2 Windowsガイド
– http://docs.aws.amazon.com/AWSEC2/latest/Windo...

Q&A
[導入に関しての問い合わせ]
http://aws.amazon.com/jp/contact-us/aws-sales/
[課金・請求内容、またはアカウントに関するお問い合わせ]
https://aws.amazon.com/jp/c...

Webinar資料の配置場所
• AWS クラウドサービス活用資料集
– http://aws.amazon.com/jp/aws-jp-introduction/
71

公式Twitter/Facebook
AWSの最新情報をお届けします
@awscloud_jp
検索
最新技術情報、イベント情報、お役立ち情報、お得なキャンペーン情報などを
日々更新しています！
もしくは
http://on.fb.me/1vR...

AWS初心者向けWebinar
• AWSをこれからご使用になる向けのソリュー
ションカットのオンラインセミナー
• 申し込みサイト
– http://aws.amazon.com/jp/about-aws/events/
73

ご参加ありがとうございました。
74
