1
クレインテクノコンサルティング
Crane Techno Consulting
作成:２０１５年７月２６日
QC工程表の作成と活用、事例

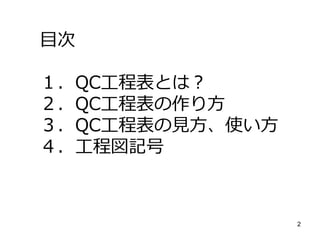

参考文献：
１．QC工程表と作業表標準書著作者：原崎郁平・西沢和夫
２．QC工程表の見方、使い方...

2

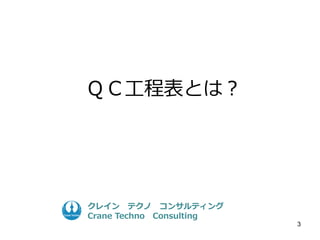

ＱＣ工程表とは？
クレインテクノコンサルティング
Crane Techno Consulting

3
１．QＣ工程表の登場
第二次世界大戦後、アメリカから日本に品質管理の思想、方法が導入され
戦後の日本の高度成長を支える土台となり、「Made in Japan」はハイクォ
リティーの代名詞となった。
この時代の品質管理は作業の標準化を中心し...

4
出典： QC工程表と作業表標準書Ｐ３より

5
2．QＣ工程表は何を表しているのか？
ＱＣ工程表は品質保証のプログラムを表しており、その内容は製品ができるま
での工程において、どのような製造条件でコントロールし、どのような品質特
性をチェックしているかを書き表しています。
不良発生原因調...

6
管理特性と品質特性
◇検査での品質保証から作り込み品質保証への移行
原因系(加工）と結果系（検査）から管理点を明確にし、管理し異常に対してアクション」
を取る。
原因結果
品質特性管理特性
品質特性を左右する要因と
しての加工条件となる特...

7
管理方法（管理方式）
項目内容具体例
測定（検査）項目何を測定するのか？温度、寸法、重力等
測定（検査）方法どのように測定するのか？デジタル温度計、ノギス、デジタル天秤
測定（検査）頻度何回、測定するのか？シフト毎、日々、月...

8
『１1１『１加工＆ 1 点検』と『エリア保証』
◇ものづくりでは『１加工-1検査』と『エリア保証』が品質保証の基本
①１加工１点検：製造の基本は自分で加工したモノを自分て点検するのが基本。
②エリア保証：製造の基本は自工程で生産加...

9
４．QＣ工程表と作業標準書
ＱＣ工程表は管理者と技術者が主として使う技術資料である。
目的は品質保証のプログラム設定、あるいは品質保証の可否の検討である。
作業標準書は現場の監督者と作業者が主として使用する技術資料である。
目的は監督者が作...

10
”工程記号”は日本における工業標準を定めたＪＩＳ規格の中でも決
められておりこの記号を使用すればお客様にＱＣ工程表を提出した場
合でも理解できます。
名称記号意味
加工
○ 原材料、材料、部品又は製品の形状、性質に変化
を与える過程を...

11
ＱＣ工程表の作成
クレインテクノコンサルティング
Crane Techno Consulting

12
１．ＱＣ工程図のフォーム
ＱＣ工程表には決められた一定の様式はない、製品の種類、業種により自
由に様式を決めてよいが下記の点が必ず必要な項目である。
①工程のステップ
②各工程の管理点（管理特性と品質特性）
③各工程の管理方法（規格、製造...

13
２．ＱＣ工程表の作成方法
ＱＣ工程表は通常、製品の量産開始までに作り上げます。
また、新製品の場合は“量産試作品”が生産されるのがふつうです“量産試作
品”を生産する時に量産用のＱＣ管理工程表を作成しておき、そこで決めた
ことを量産試作品...

14
３．ＱＣ工程表の具体的な記入手順
6.各工程の標準時間の記入（必要に応じて）
①段取り時間 ②標準時間（ＳＴ）
5.各工程の管理方法の記入
①規格基準、製造基準②測定器、設備
③サンプリング方式④検査方法、検査者、記録方式
4.各工程の管...

15
１Work-1checkの確認エリア保証の確認
管理項目＆検査項目
の管理方法の明確化
の確認
４．ＱＣ工程表の基本的な記入ポイント①

16
５．ＱＣ工程表の基本的な記入ポイント②
５Ｍ
(man,machine,method,mat
erial)の区分が明確化され
て管理点の対象が特定で
きるように明記

17
６．ＱＣ工程表の基本的な記入ポイント③
管理（検査）方法が明確
にわかるように測定方法、
頻度、異常時の判断等を
記入する。

18
ＱＣ工程表の活用、事例
クレインテクノコンサルティング
Crane Techno Consulting

１．QC工程表の活用目的
19
ＱC工程表は工場幹部の『もの造りの鳥瞰図』一目で品質、生産のポイントが
把握できる！
不良のとを未然に防止すること。流出発生
不良を作らない不良を流さない
QC工程表
基準を決める
基準を理解する
基準を守...

２． QC工程表の活用場面
□ 作業指導書を作成する時の基準
□ 作業者の品質管理教育時のテキストとして使用
□ 製造工程での品質管理が徹底しているかを確認時に使用
□ 不良発生時の原因追及の際の資料
□ 設計変更、工程変更時の管理点変更の把握...

３．現場でのQC工程表の使い方
21
・作業前に工程にて測るべき項目と管理基準を確認し、頭にいれておく。
・加工に使う設備条件を設定する。
・必要な作業指導書を準備する。
・必要な計測器を準備する。
・必要な記録表を準備する。
作業の準備
作業...

４．エリア保証の管理ポイント
記入実例１
22
受入検査、最終工程検査及び
出荷物検査等のブロック保証
を確保する為の検査の管理ポ
イント（検査項目、判定基準）
の内容が把握出来るように簡
潔に記載。

５．１Work＆１Checkの管理ポイント
記入実例２
23
管理特性には工程を左右する原因系（要因系）の管理点を記載。
旋盤加工では刃物の取付状態、熱処理加工では温度などである。
品質特性にはその加工、作業の結果系である品質特性を記載、部品...

24
６．１Work＆１Checkの管理ポイント
記入実例３
加工作業を品質保証する為に行う検査の管理（検査）方法を記入、具体的には頻
度、サンプリング方法、管理資料担当者等を簡潔に記入。

25
７．生産現場でのQC工程表の活用
（１）工程異常発生の場合の対応手段
①工程異常を関係責任者に報告し、対処方法の処置を仰ぐ。→QC工程管理図の異常処置先の
責任者に連絡。
②現状を復帰させ迅速に正常な生産状態に戻す→QC工程管理図の点検...

26
（３）工程で実施すべき工程検査方式がわかる。
具体的には下記に事が確認できる。
①サンプリング率
②限度見本
③検査治具
④検査記録有無
（４）加工条件と品質特性の関係が分る。
工程管理上、良品を造り込む為には正しい製造条件を設定する必要...

27
（５）監督者が作業の準備と現場作業の指導監督に使用する。
作業の準備とは工程で使用する資材、設備、作業指導書、ならびに記録様
式を作業配置前に用意する事である。
又、作業の指導監督とは工程ならびに作業の説明をする事である。
QC管理工程図...

28
１０．管理資料としてのQC工程表の活用
（１）工程改善、作業改善の為の有効な文書である。
QC管理工程図は一覧表になっているのが特長である
不良低減、加工時間短縮、或いは労働災害防止の為にQC管理工程図が
一覧表となっている事を活用する...

（３）外注品質保証に用いる
外注取引会社に対して注文品に対する管理内容をQC管理工程図として作成、
提出させる。
その場合一方的に強制するのではなくどのように書くかを指導してから実施する。
QC管理工程図を提出させる事により外注先における品質保...

（３）生産技術資料としてノウハウを保存する。
QC管理工程図には自社が苦労して作り上げた製造工程のノウハウが記載されている。
具体的には工程ステップ、使用設備、検査方法、記録様式などである。
30
１２．品質保証・技術資料としての
QC工程図...

31
１３．ＱＣ工程表見本成形工程

32
１４．ＱＣ工程表見本塗装工程

33
１５．ＱＣ工程表見本
ＬＥＤ照明ＳＭＴ工程

34
１６．ＱＣ工程表見本
ＬＥＤ照明組立工程

35
クレインテクノコンサルティング
Crane Techno Consulting
関連サイトとして下記のものづくりサイトを開設しています。
宜しければＦａｃｅＢｏｏｋの「いいね」ボタンを押していただけれ
ば有難いです。
品質管理、TPM...
