Ministry of Land, Infrastructure, Transport and TourismGeospatial Information Authority of Japan
地理院地図とFOSS4G
2017
国土交通省国...

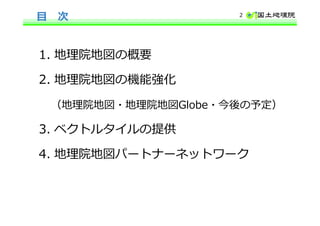

目次
1. 地理院地図の概要
2. 地理院地図の機能強化
（地理院地図・地理院地図Globe・今後の予定）
3. ベクトルタイルの提供
4. 地理院地図パートナーネットワーク
2

地理院地図 / GSI Maps
地理院地図は、国土地理院が捉えた日本の国土の様子を
発信するウェブ地図です。
ベースとなる地図の上に、様々な情報を重ね合わせて
見ることができます。
https://maps.gsi.go.jp/
3
国土地理...

１．最新の道路や鉄道が載っている！
２．様々な情報が見られる！
３．昔の写真が見られる！
４．どこでも標高がわかる！
５．３Dでも見られる！
地理院地図：５つのポイント 4

【ポイント１】最新の道路や鉄道が載っている！
【ここがポイント！】
主要な道路や鉄道は、供用開始日に地図に反映
しています。
施設整備・管理者からの情報地図に反映
を行い、連携・協力を強化。
地方公共団体等と国土地理院が、お互いに保有する地理...

【ポイント２】様々な情報が見られる！
【ここがポイント！】
地形図、写真、地形分類、災害情報など、
1,800以上の項目が収録されています。
指定緊急避難場所指定緊急避難場所
明治期の低湿地明治期の低湿地浸水時の写真や
推定浸水範囲
浸水時の写...

【ポイント３】昔の写真が見られる！
【ここがポイント！】
戦前から現在に至るまでの土地の変遷も
見ることができます。
1936年（昭和11年）頃の
東京駅周辺約80年前
東京駅東側に外濠が確認できる
２００９年（平成２１年）の
東京駅周辺
現...

【ポイント４】どこでも標高が分かる！
【ここがポイント！】
津波等の災害対策に役立ちます。
ここをクリック
8

【ポイント５】３Dでも見られる！
【ここがポイント！】
様々な情報を３Dにして見ることができます。
写真色別標高図災害情報
海外の地形地下の震源断層モデル
+震源分布
3Ｄ表示しているものを
3Dプリンタ用データ
としてダウンロード可能
9

地理空間情報を活用するための
各種ツール群
10
検索
地名・住所
経緯度
検索
地名・住所
経緯度
情報表示
住所・経緯度
標高
情報表示
住所・経緯度
標高
グリッド
経緯度・UTM
グリッド
経緯度・UTM
簡易な作図
保存・読込
簡易な...

計測機能（距離、面積）の精度向上（H29.2.15）
距離計測・面積計測の計算式をより精度の高いものに変更しました
より精度の高い計測が可能に
地球を回転楕円体とみなした近似式により計算
11

住所検索機能の改良（H29.10.11） 12

地理院地図/地理院タイル
縮尺に応じた画像がタイル状に用意されている。
地図表示の際には、必要な範囲のみデータを
ダウンロードするので、表示が高速に行える。
タイル･･･ウェブ配信用にタイル分割されたデータ
表示範囲のみ
ダウンロード
大縮尺小...

0
2
4
6
8
10
12
14
16
18
20
22
2014/04
2014/05
2014/06
2014/07
2014/08
2014/09
2014/10
2014/11
2014/12
2015/01
2015/02
201...

月間約20億タイルって？
A4地図約１.5億枚分に相当
毎日、約490万人がＡ４地図を利用した場合に相当
地理院地図
サーバ
15

地理院地図/地理院タイルの構成 16
地理院タイル（データファイル）
レイヤメタデータ
レイヤ情報を記載した
テキストファイル
システムファイル
（html、JS、CSS等）
技術者向けSNS「GitHub」にて
ソース一式を公開
https:...

目次
1. 地理院地図の概要
2. 地理院地図の機能強化
（地理院地図・地理院地図Globe・今後の予定）
3. ベクトルタイルの提供
4. 地理院地図パートナーネットワーク
17

高さを持ったデータの３Ｄ表示（H29.3.14公開）
高さを持ったデータ（KML）を3Dで表示可能になりました
（お手元のKMLファイルをドラッグ＆ドロップして3D表示することも可能）
18
平成28年熊本地震の震源分布と震源断層モデル
撮影時...

（事例）H28.4 熊本地震
これまでの公表資料
• 地震に伴う断層破壊の広がりを、点（余震分布）ではなく
面（断層面）の情報で示すことで、
地震による被災状況予測に役立つ
⇒ 迅速な救助・復旧に寄与
２Ｄで水平範囲は把握できる一方、
断層の深...

（事例）H28.4 熊本地震
断層の滑りが
地表付近まで達して
いることが分かる！
実際の断層モデルの形状や大きさをわかりやすく表示することができます
20

目次
1. 地理院地図の概要
2. 地理院地図の機能強化
（地理院地図・地理院地図Globe・今後の予定）
3. ベクトルタイルの提供
4. 地理院地図パートナーネットワーク
21

地理院地図Globe 正式公開（H29.3.14）
３Ｄ表示した情報をシームレスに閲覧できます。
https://maps.gsi.go.jp/globe/index_globe.html
22

地理院地図Globe 正式公開（H29.3.14）
https://maps.gsi.go.jp/globe/index_globe.html
23
海外も３D表示可能（ヒマラヤ周辺：高さ強調9倍）

表示速度の高速化（PNG標高タイルの導入等）
現在の標高タイル
（TXT形式）
1タイルのデータサイズ：約450KB
PNG標高タイル
1タイルのデータサイズ：約100KB
（各ピクセルのRGB値から標高値を算出して利用）
標高値をRGB値に...

⑤ 表示速度の高速化～検証結果～
その他、チューニングにより起動時に読み込むファイルを見直した効果
初期表示に必要な時間が、約80％に減少
TXT形式からPNG形式へ変更したことによる効果
1タイルあたりの表示（ダウンロード＋処理）時間が、約3...

DEM5A、5BのPNG標高タイルも提供開始（H29.8）

目次
1. 地理院地図の概要
2. 地理院地図の機能強化
（地理院地図・地理院地図Globe・今後の予定）
3. ベクトルタイルの提供
4. 地理院地図パートナーネットワーク
27

H29 地理院地図の主な改良予定項目
①レイヤ検索機能
②外部タイル読込機能
③色や閾値をユーザが指定できる色別標高図
④2画面表示機能
⑤動画の重ね合わせ

①レイヤの検索
例：地図 / 写真 / 地震
防災
29
1,800以上あるレイヤから、目的にあうレイヤを検索可能に
検索ワードを入力することでレイヤの検索を可能にする
全て＞主題図＞都市圏活断層図
都市圏活断層図
全て＞主題図＞土地条件図
数...

②外部タイルの読込み 30
ウェブ上にあるタイルを地理院地図上で重ね合わせ可能に
外部タイルのURLを指定して地理院地図で表示する
外部タイルサーバ
http://XXX.XX.jp/{z}/{x}/{y}.png
外部タイ
ル保存
外部タイル...

○自由に色を設定する（詳細設定）▼
スタイルを保存
③自由な色別標高図
分類 +
○自由に色を設定する▼
最低標高： m
最高標高： m
最低標高の色：
最高標高の色：
分類数：地図に反映
スタイルを保存
-
1
1
2
5
10
20
50...

④地図の2画面表示
32
地図を2画面にして別の情報を表示することができる（例：阿蘇大橋周辺）
情報解除
災害発生前後の写真の比較、戦前と現在の写真の比較など、2画面で情報の比較が容易に

⑤動画の重ね合わせ 33
時間に沿って変化する情報も地理院地図上で表示可能に
地図上に動画を重ね合わせることできる

目次
1. 地理院地図の概要
2. 地理院地図の機能強化
（地理院地図・地理院地図Globe・今後の予定）
3. ベクトルタイルの提供
4. 地理院地図パートナーネットワーク
34

地理院地図/地理院タイル（再掲）
縮尺に応じた画像がタイル状に用意されている。
地図表示の際には、必要な範囲のみデータを
ダウンロードするので、表示が高速に行える。
タイル･･･ウェブ配信用にタイル分割されたデータ
表示範囲のみ
ダウンロード
...

地理院タイル
画像タイル（これまでの形式）
× 地図の内容（図形の形状、属性等）
の機械判読は困難
（人間の目では内容の認識が可能）
○ 地図の内容の機械判読が容易
→表示スタイルの変更が可能
{ "type": "FeatureCollect...

ベクトルタイルの活用事例（地名の音声読上機能） 37
外国人観光客の手助け、難読地名の読み方確認に
地名をクリックすると音声で読み上げてくれます（H29.8.4公開）
（※）音声読み上げ機能が実装されているウェブブラウザ（Google Chro...

ベクトルタイル提供による効果（１）
オリジナル白地図
（道路縁・河川中心線・建築物の外周線）
鉄道路線図
（鉄道中心線・注記[路線名/駅名]）
ユーザ側で地物の表示・非表示やスタイルが変更できる
→ ウェブ上で、
目的・コンセプトに応じた地図が...

ベクトルタイル提供による効果（２）
クリックすると解説が表示され、凡例不要で読解できる
今までは… ベクトルタイルを使うと…
すぐに＆確実に
情報を把握可能
凡例と見比べながら
読み解く必要
39

目次
1. 地理院地図の概要
2. 地理院地図の機能強化
（地理院地図・地理院地図Globe・今後の予定）
3. ベクトルタイルの提供
4. 地理院地図パートナーネットワーク
40

地理院地図パートナーネットワーク
98者 67者
（H29.8現在）
発注者・
エンドユーザ
具体的な活用をカタログ化した
「地理院地図パートナーリスト」
地理院タイルを活用した
受託開発
国土地理院
地理院タイルの提供
受託
開発者
地理院タ...

国土地理院・パートナーによる
プレゼン
パートナーによる
デモ・ハンズオン
地理院地図パートナーネットワーク会議（情報共有・意見交換）
42
地理院地図パートナーネットワーク
パートナーネットワークをきっかけに
CIM、防災、気象、自治体公開型...

0
2
4
6
8
10
12
14
16
18
20
22
2014/04
2014/05
2014/06
2014/07
2014/08
2014/09
2014/10
2014/11
2014/12
2015/01
2015/02
201...

まとめ
地理院地図の運用
地理院地図（https://maps.gsi.go.jp/）は
みなさまとのコラボレーションを
歓迎しています。
公式ツイッター @gsi_cyberjapan
公式GitHub https://github.com/...
