BAB 6 MEDIA DAN JARINGAN TELEKOMUNIKASI
TUJUAN PEMBELAJARAN  Peserta didik diharapkan dapat :  Memahami penerapan media dan jaringan telekomunikasi  Menjelaskan Prinsip Dasar SistemTCP IP, IPv4/IPv6, dan Networking Service  Menjelaskan Konsep DasarTCP IP, IPv4/IPv6, dan Networking Service  Memahami Prinsip Dasar sistem keamanan jaringan telekomunikasi dan sistem seluler
TCP/IP
JENIS PROTOKOL JARINGAN  PROTOKOLTCP (Transmission Control Protocol) Berfungsi untuk mengatur bagaimana paket data dikirim dan diterima  PROTOKOL IP(Internet Protocol) Berfungsi untuk mengatur pengalamatan paket data yang akan dikirimkan  TCP/IP merupakan standar komunikasi yang dapat digunakan untuk bertukar data antar komputer oleh suatu komunitas yang tergabung melalui jaringan internet
KEUNGGULANTCP/IP  Cocok digunakan untuk mengkoneksikan berbagai macam jaringan karena tidak terikat pada jenis perangkat keras khusus  Dapat digunakan untuk menghubungkan mesin-mesin dengan perangkat lunak dan bersifat open protocol standar  Mampu digunakan untuk mengidentifikasi jaringanTCP/IP lain dengan identitas yang berbeda, walaupun bersifat global  Memiliki tingkat konsistensi yang tinggi sehingga pengunannya banyak
CARA KERJATCP/IP  Data dipecah menjadi paket-paket kecil  Paket dikirimkan melewati router  Paket sampai tujuan
LAPISANTCP/IP
FUNGSI LAYERTCP/IP Layer Nama Fungsi 5 Application Menyediakan akses pengguna dengan aplikasi perangkat lunak, seperti HTTP, FTP, dan SMTP 4 Transport Memecahkan paket menjadi lebih kecil, memberikan sequence number, memberikan ACK, error recovery,ser 3 Network Memberikan header, seperti alamat IP sumber dan tujuan, port sumber dan tujuan, serta informasi routing protokol 2 Data Link Berisi aturan media koneksi, sinyal data dialirkan melalui media koneksi, alamat MAC, dan eternet standar 1 Physical Berisi segala hal tentang komponen fisik jaringan, seperti media kabel dan network interface
MENGENAL IP ADDRESS  Ip address adalah sebuah sistem pengalamatan unik setiap host yang terkoneksi ke jaringan berbasisTCP/IP  Ip address terbagi menjadi 2 versi yaitu IPV4 dan IPV6
IPV4
IPV4  Pengalamatan untuk memberikan identitas pada perangkat yang terhubung ke jaringan dengan mengutamakan alur pengiriman data yang paling memungkinkan, tapi tidak menjamin kualitas pengiriman data atau layanan.  Pembagian kelas IP address Kelas Range IP Address Jml Host Jml Network A 0.0.0.0 – 127.255.255.255 16.777.214 127 B 128.0.0.0 – 191.255.255.255 65.534 16.384 C 192.0.0.0 – 223.255.255.255 254 2.097.152 D 224.0.0.0 – 239.255.255.255 Tidak didefinisikan Tidak didefinisikan E 240.0.0.0 – 255.255.255.255 Tidak didefinisikan Tidak didefinisikan
IPV6
IPV6  Protokol yang diciptakan untuk menggantikan IPV4, untuk mengoreksi permasalahan pada IPV4
 IPv6 merupakan kelanjutan dari IPv4 yang memiliki kapasitas yang jauh lebih besar. Jumlah IP yang tersedia di IPv4 : 232=4294967296 host Jumlah IP yang tersedia di IPv6 : 2128=3.4028237 x 1038 host *angka yang sangat banyak sekali, diperkirakan akan habis selama 100 tahun jika seluruh perangkat terhubung ke internet menggunakan IPv6.  FF00 : ABCD : ABCD : 09A0 : 10FF : FFEE : FFFF : 1234  IPv6Terdiri dari 128 bit, dimana setiap 4 bit diwakili dengan sebuah heksadesimal. setiap 4 huruf heksadesimal dari IPv6 dipisah dengan tanda titik dua.
ATURAN PENULISAN IPV6 ADDRESSING
Biner Heksa Desimal 0000 0 0 0001 1 1 0010 2 2 0011 3 3 0100 4 4 0101 5 5 0110 6 6 0111 7 7 1000 8 8 1001 9 9 1010 A 10 1011 B 11 1100 C 12 1101 D 13 1110 E 14 1111 F 15 Tabel 1. Biner ke heksa

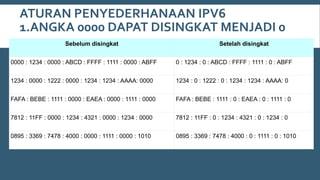

ATURAN PENYEDERHANAAN IPV6 1.ANGKA 0000 DAPAT DISINGKAT MENJADI 0 Sebelum disingkat Setelah disingkat 0000 : 1234 : 0000 : ABCD : FFFF : 1111 : 0000 : ABFF 0 : 1234 : 0 : ABCD : FFFF : 1111 : 0 : ABFF 1234 : 0000 : 1222 : 0000 : 1234 : 1234 : AAAA: 0000 1234 : 0 : 1222 : 0 : 1234 : 1234 : AAAA: 0 FAFA : BEBE : 1111 : 0000 : EAEA : 0000 : 1111 : 0000 FAFA : BEBE : 1111 : 0 : EAEA : 0 : 1111 : 0 7812 : 11FF : 0000 : 1234 : 4321 : 0000 : 1234 : 0000 7812 : 11FF : 0 : 1234 : 4321 : 0 : 1234 : 0 0895 : 3369 : 7478 : 4000 : 0000 : 1111 : 0000 : 1010 0895 : 3369 : 7478 : 4000 : 0 : 1111 : 0 : 1010
2.ANGKA 0 DIAWALTIAP HEXTET BISA DIHILANGKAN Sebelum disingkat Setelah disingkat 0011 : 0101 : 0000 : 0101 : 0FFF : 1234 : 10F0 : 1111 11 : 101 : 0 : 101 : FFF : 1234 : 10F0 : 1111 1000 : 9FFF : 0F0F : 000F : F000 : 1000 : 0001 : 0811 1000 : 9FFF: F0F : F : F000 : 1000 : 1 : 811 9888 : 1234 : 0001 : 0001 : 0001 : 0001 : 1000 : 101F 9888 : 1234 : 1 : 1 : 1 : 1 : 1000 : 101F 7FFF : FFFF : 0000 : 0001 : 0000 : 0FFF : 0000 : 0001 7FFF : FFFF : 0 : 1 : 0 : FFF : 0 : 1 1234 : ABCD : 0012 : 00AB : 0034 : 00CD : 0000 : 0009 1234 : ABCD : 12 : AB : 34 : CD : 0 : 9

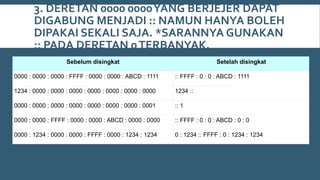

3. DERETAN 0000 0000YANG BERJEJER DAPAT DIGABUNG MENJADI :: NAMUN HANYA BOLEH DIPAKAI SEKALI SAJA. *SARANNYA GUNAKAN :: PADA DERETAN 0TERBANYAK. Sebelum disingkat Setelah disingkat 0000 : 0000 : 0000 : FFFF : 0000 : 0000 : ABCD : 1111 :: FFFF : 0 : 0 : ABCD : 1111 1234 : 0000 : 0000 : 0000 : 0000 : 0000 : 0000 : 0000 1234 :: 0000 : 0000 : 0000 : 0000 : 0000 : 0000 : 0000 : 0001 :: 1 0000 : 0000 : FFFF : 0000 : 0000 : ABCD : 0000 : 0000 :: FFFF : 0 : 0 : ABCD : 0 : 0 0000 : 1234 : 0000 : 0000 : FFFF : 0000 : 1234 : 1234 0 : 1234 :: FFFF : 0 : 1234 : 1234

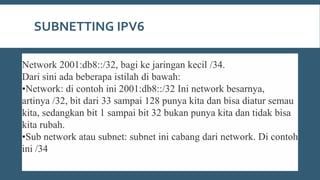

SUBNETTING IPV6 Network 2001:db8::/32, bagi ke jaringan kecil /34. Dari sini ada beberapa istilah di bawah: •Network: di contoh ini 2001:db8::/32 Ini network besarnya, artinya /32, bit dari 33 sampai 128 punya kita dan bisa diatur semau kita, sedangkan bit 1 sampai bit 32 bukan punya kita dan tidak bisa kita rubah. •Sub network atau subnet: subnet ini cabang dari network. Di contoh ini /34

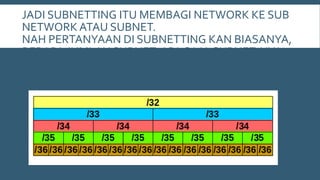

JADI SUBNETTING ITU MEMBAGI NETWORK KE SUB NETWORK ATAU SUBNET. NAH PERTANYAAN DI SUBNETTING KAN BIASANYA, BERAPA JUMLAH SUBNET, APA SAJA SUBNET-NYA, BERAPA JUMLAH HOST, DSB.
Jumlah subnet (y): kita sebut saja jumlah subnet dengan y. Cara menghitungnya, 2 ^ (subnet - network). Di contoh ini network /32 dibagi ke subnet /34. Jadi 2 ^ 34-32 = 2 ^ 2 = 4. Lihat lagi gambar di atas, network /32 kalau dibagi ke /34, jadinya 4 subnet /34. Jadi y = 4. Jumlah host dalam subnet: Gampang, 2 ^ 128 - subnet. Di contoh berarti 2 ^ 128-34 = 2 ^ 94. Silakan dihitung berapa hasil 2 pangkat 94.
PERHATIKANGAMBAR DI ATAS, JADI SETIAP KOLOM ADA 4 BIT, DAN BIT INI DIBERI NOMOR 1 SAMPAI 4. KALAU BIT SUBNET ADA DI NOMOR BIT 1, MAKA KELIPATAN SUBNET BERIKUTNYA DENGAN MENAMBAHKAN 8, Z = 8, KALAU DI NOMOR 2, MAKA Z = 4, NOMOR 3 Z = 2 DAN KALAU DI NOMOR 4 MAKA Z = 1. JADI UNTUK MENGHITUNG SUBNET BERIKUTNYA NOMOR KOLOM (X) DITAMBAH (Z).
2001:0db8::/32 - 1. 2001:0db8:0000::/34 atau bisa ditulis 2001:db8::/34 - 2. 2001:0db8:4000::/34 - 3. 2001:0db8:8000::/34 - 4. 2001:0db8:c000::/34 Di contoh ini, network 2001:db8::/32 dibagi ke subnet /34, kita bisa terapkan perhitungannya. •x nomor kolom. /34 ada di kolom 9. •y atau jumlah subnet = 4. 2 ^ 34-32 = 2 ^ 2 = 4. •z kelipatan. /34 ada di nomor bit ke 2, jadi z = 4. Jadi, tambahkan nomor kolom x (9) dengan kelipatan z (4) sampai jumlah subnet y sama dengan 4.
REFLEKSI Bit.ly/refleksimapelbuinayah
