Arc 対応サーバーへの SSH アクセス
SSH access to Arc enabled servers. Windows Server ＆ Cloud User Group Japan 第31回勉強会の資料です。 Arc 対応サーバーへ外部から SSH アクセスする機能について説明します。外部に SSH ポートを公開しなくても Azure の管理エンドポイント経由で SSH 接続を行いサーバーを管理することができます。
Arc 対応サーバーへの SSH アクセス
- 1. Arc 対応サーバーへの SSH アクセス SCUGJ(wSCUGJ) 勉強会 #31 2022-09-17 Kazuki Takai - Windows Server & Cloud User Group Japan
- 2. 始める前に • Azure 仮想マシン（IaaSVM） 使ったことがある方 • Azure Arc enabled servers 触ったことがある方 • az ssh 使ったことがある方

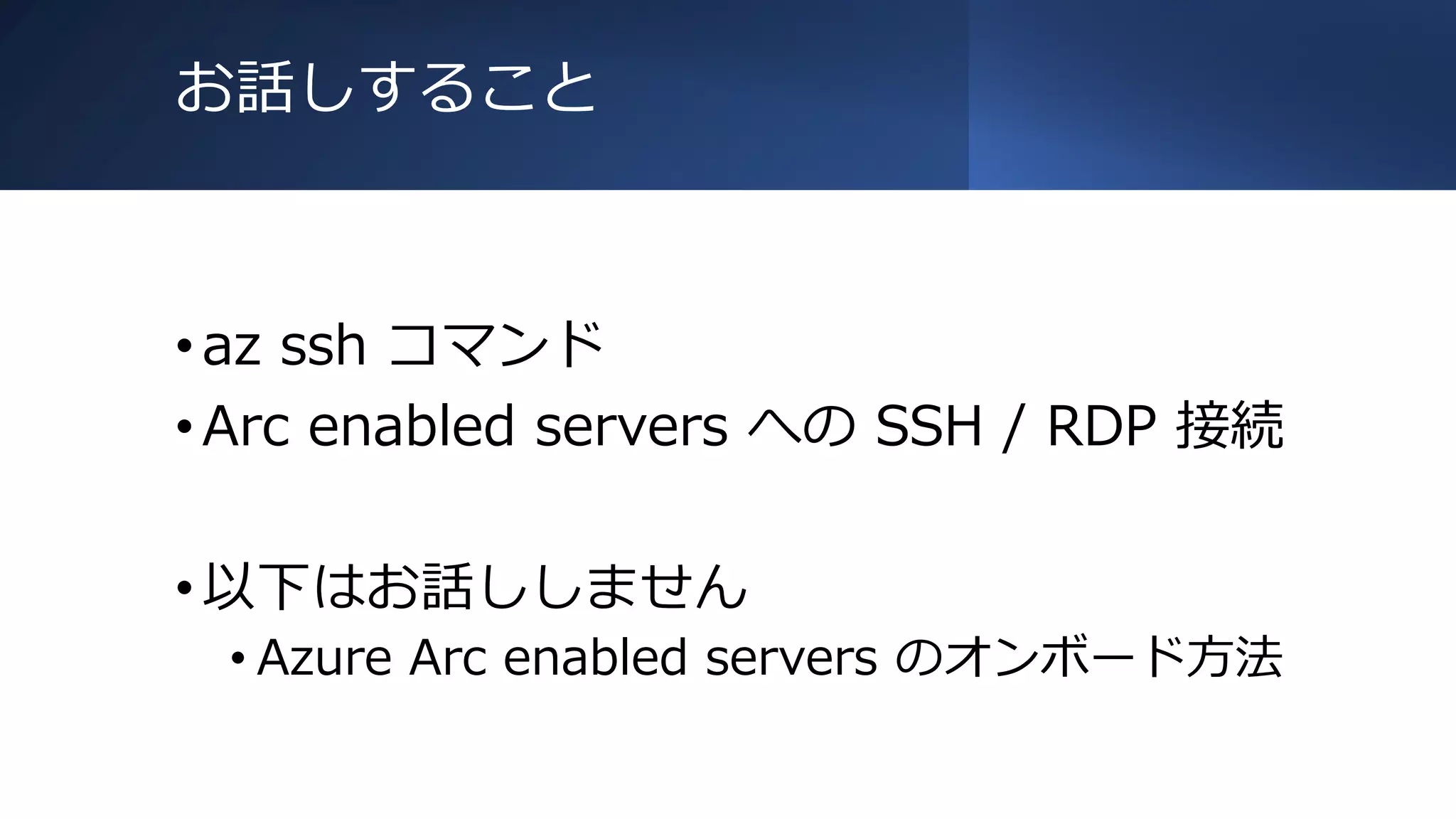

- 3. お話しすること •az ssh コマンド •Arcenabled servers への SSH / RDP 接続 •以下はお話ししません • Azure Arc enabled servers のオンボード方法
- 4. 自己紹介 • たかい （KazukiTakai） • 会社員 （某ISP勤務） • サービス基盤開発、技術開発 • ライセンス関連 • wSCUGJ • 興味分野：統合管理、ID、自動化、セキュリティ、監視・運用 • 趣味：カメラ（風景写真）、ビデオゲーム、旅行（温泉） • Microsoft MVP for Cloud and Datacenter Management

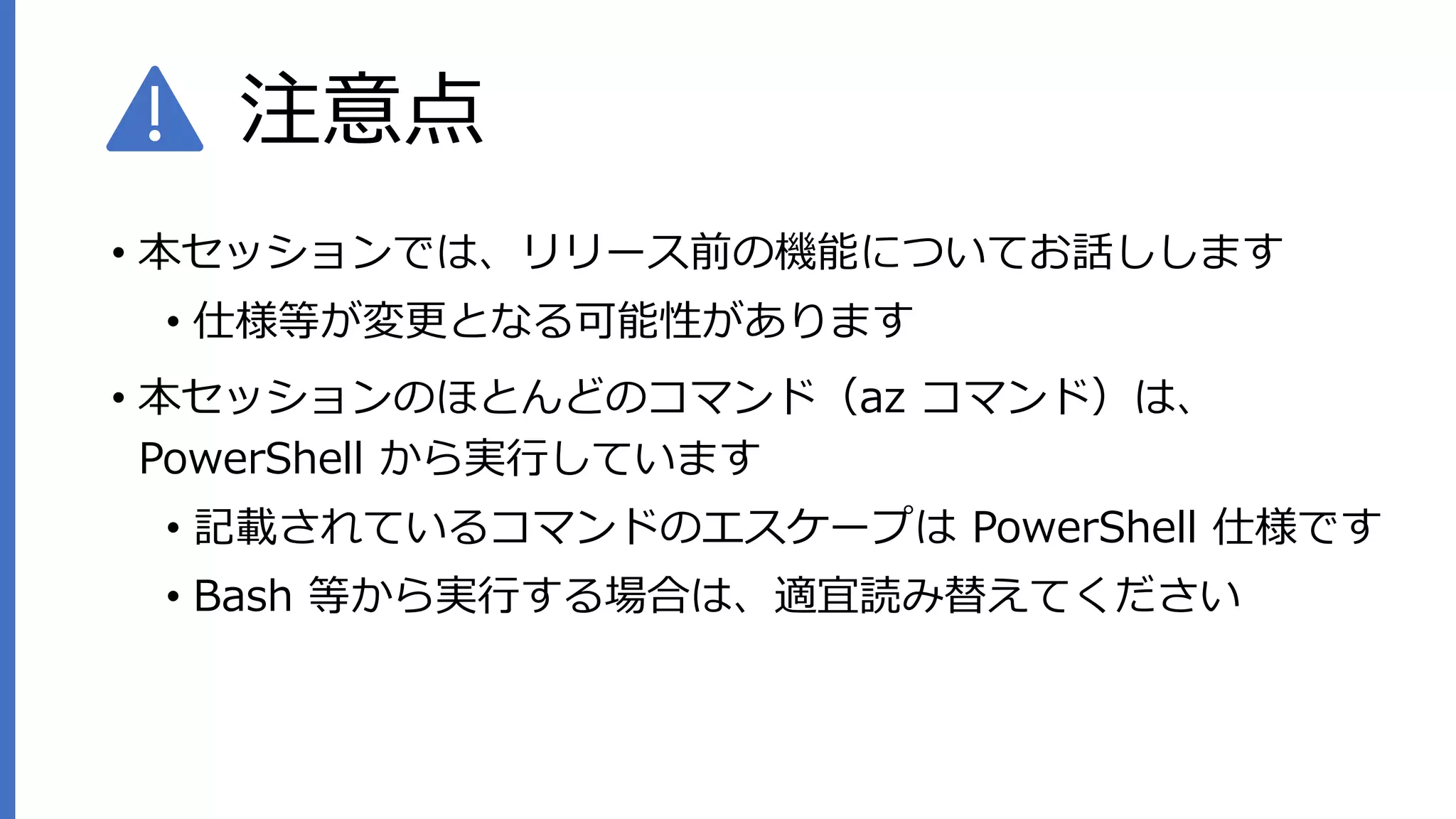

- 5. 注意点 • 本セッションでは、リリース前の機能についてお話しします • 仕様等が変更となる可能性があります •本セッションのほとんどのコマンド（az コマンド）は、 PowerShell から実行しています • 記載されているコマンドのエスケープは PowerShell 仕様です • Bash 等から実行する場合は、適宜読み替えてください

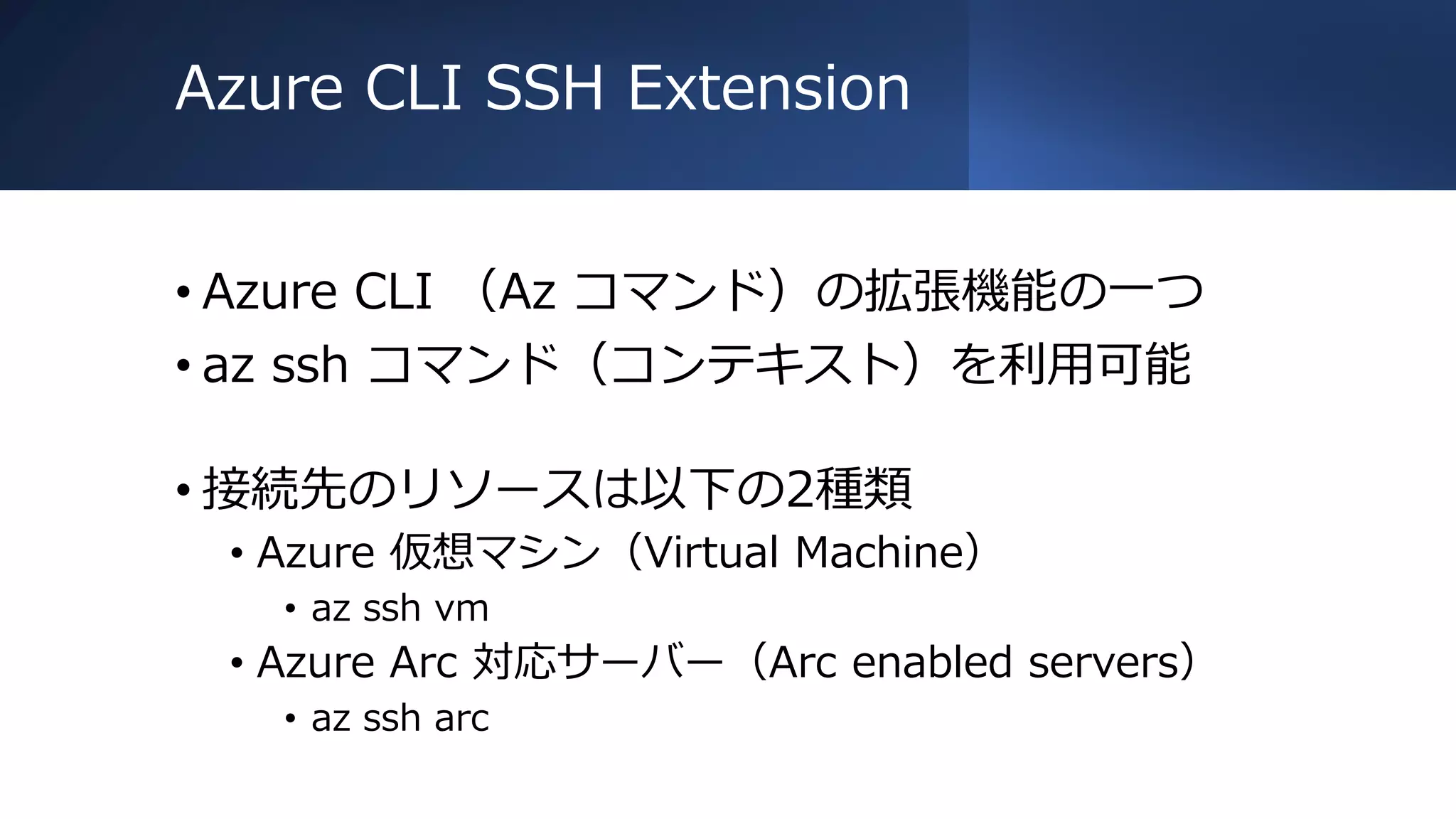

- 6. Azure CLI SSHExtension • Azure CLI （Az コマンド）の拡張機能の一つ • az ssh コマンド（コンテキスト）を利用可能 • 接続先のリソースは以下の2種類 • Azure 仮想マシン（Virtual Machine） • az ssh vm • Azure Arc 対応サーバー（Arc enabled servers） • az ssh arc

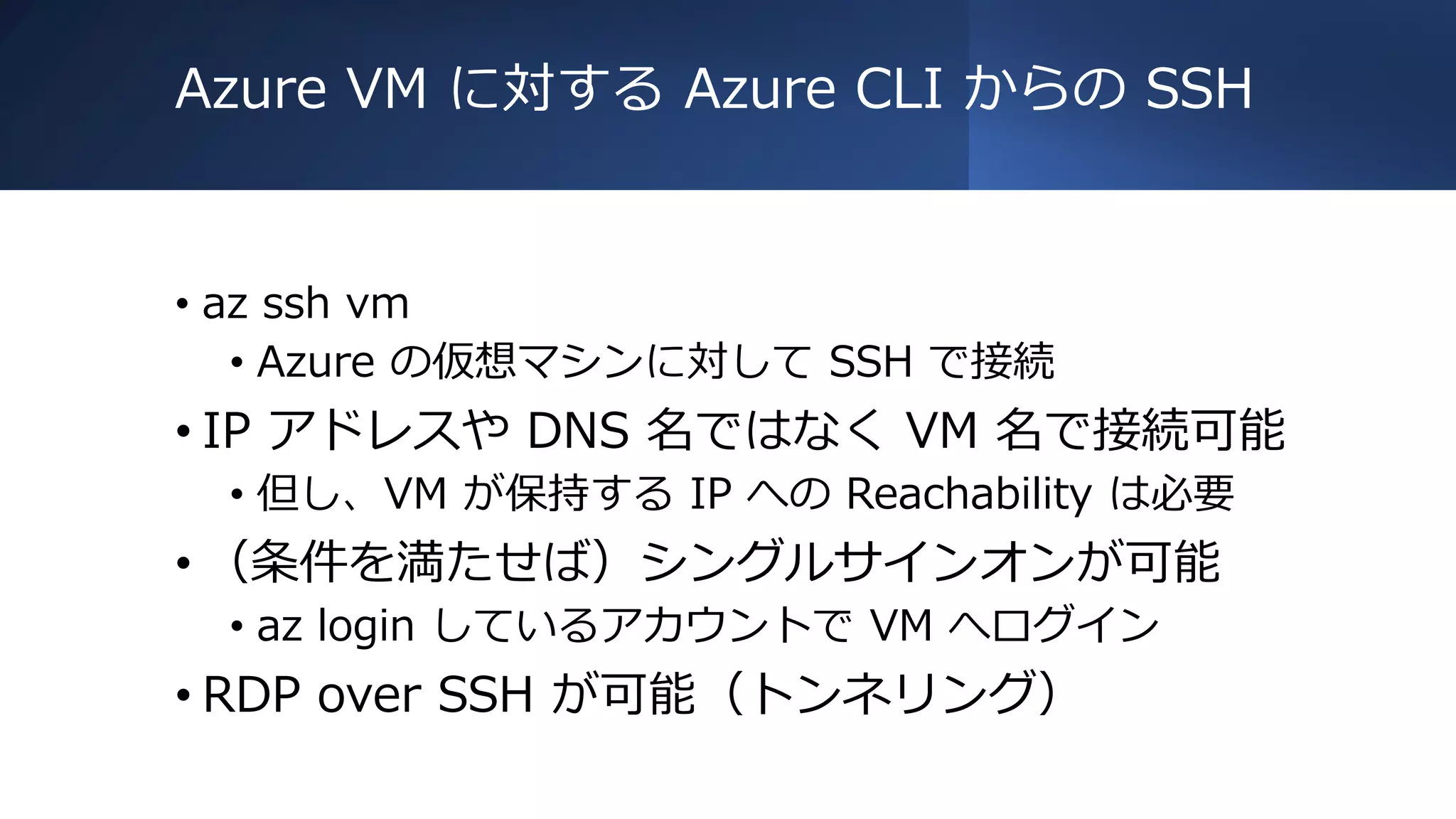

- 7. Azure VM に対するAzure CLI からの SSH • az ssh vm • Azure の仮想マシンに対して SSH で接続 • IP アドレスや DNS 名ではなく VM 名で接続可能 • 但し、VM が保持する IP への Reachability は必要 • （条件を満たせば）シングルサインオンが可能 • az login しているアカウントで VM へログイン • RDP over SSH が可能（トンネリング）

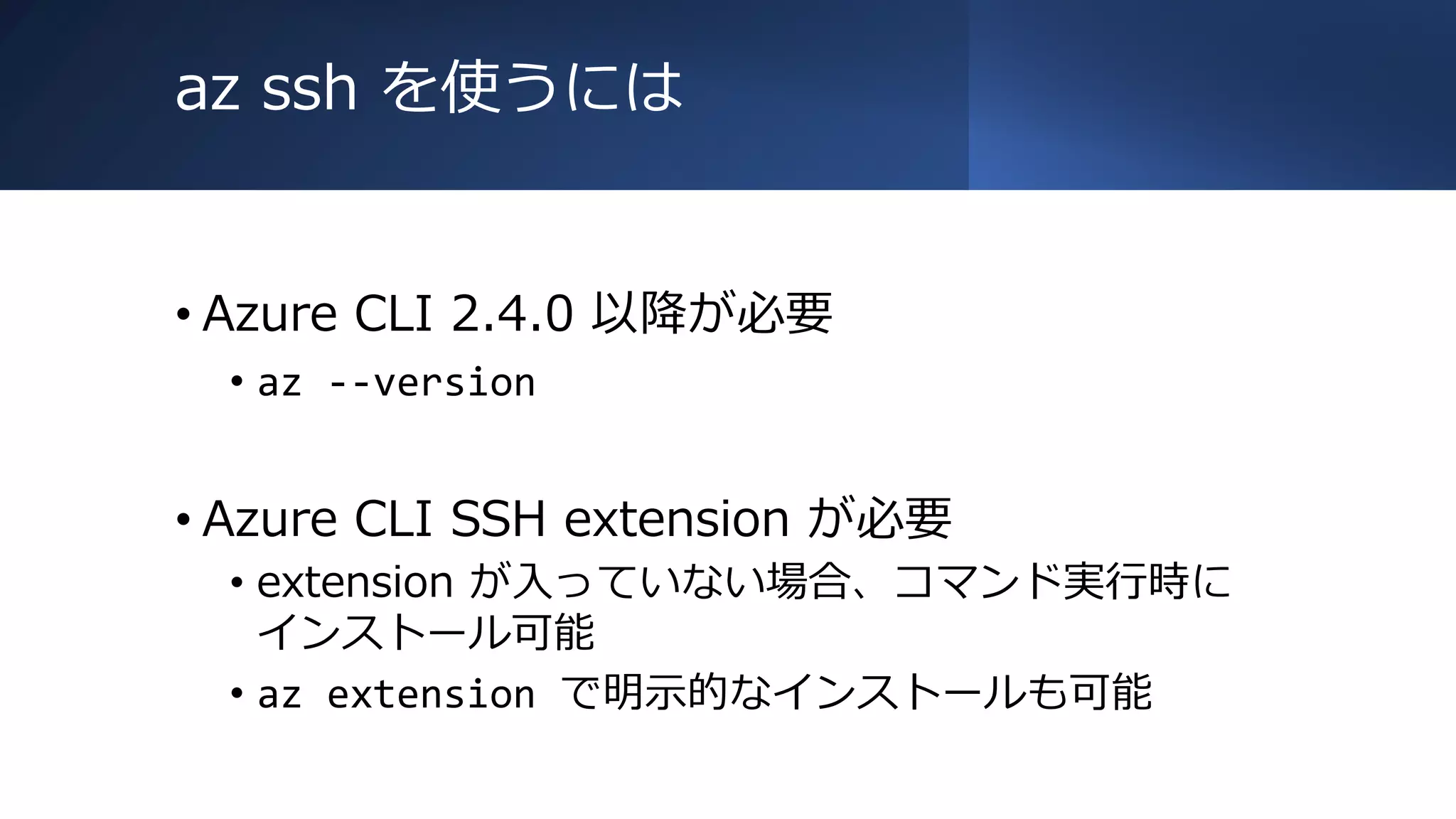

- 8. az ssh を使うには •Azure CLI 2.4.0 以降が必要 • az --version • Azure CLI SSH extension が必要 • extension が入っていない場合、コマンド実行時に インストール可能 • az extension で明示的なインストールも可能

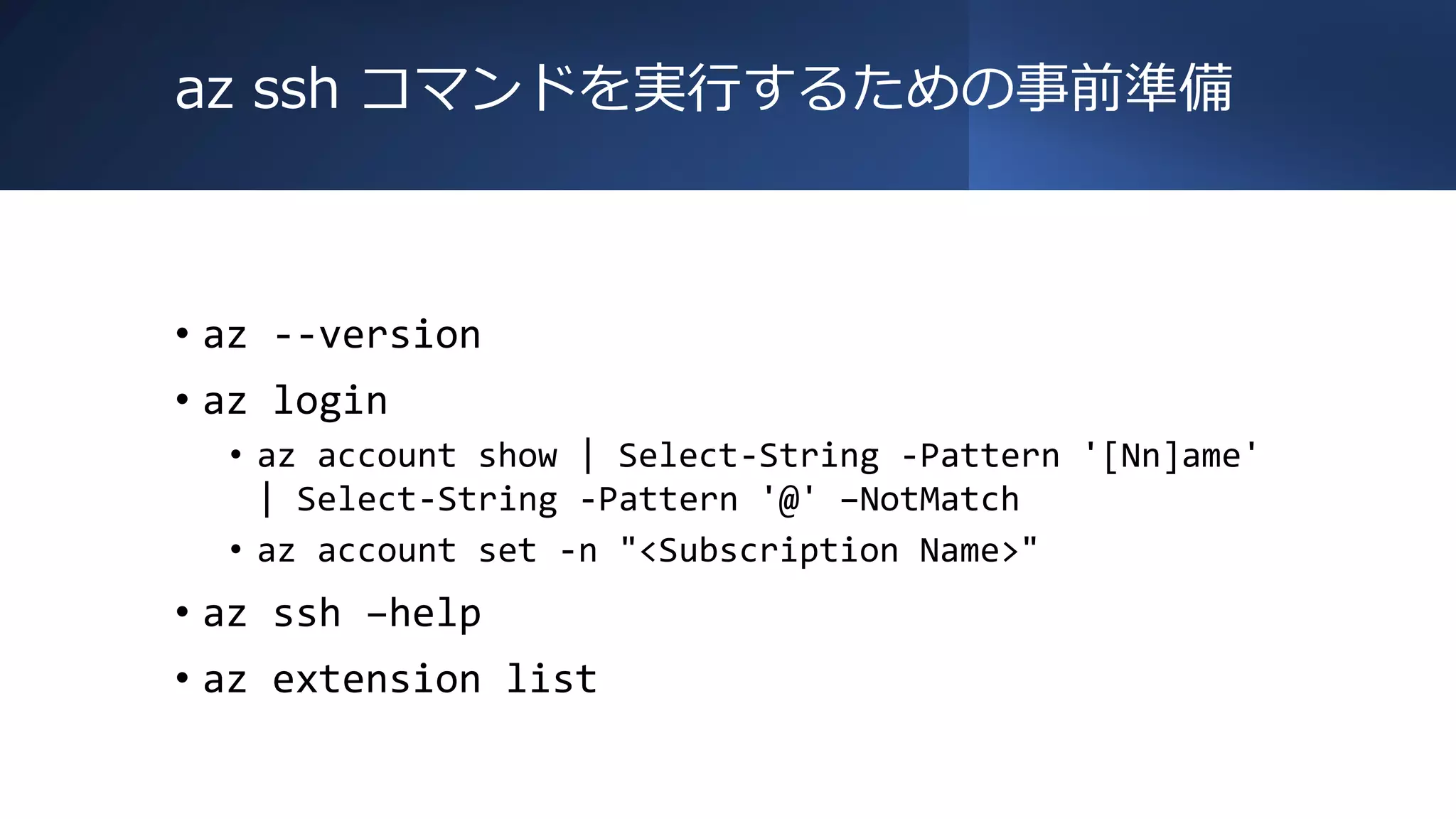

- 9. az ssh コマンドを実行するための事前準備 •az --version • az login • az account show | Select-String -Pattern '[Nn]ame' | Select-String -Pattern '@' –NotMatch • az account set -n "<Subscription Name>" • az ssh –help • az extension list

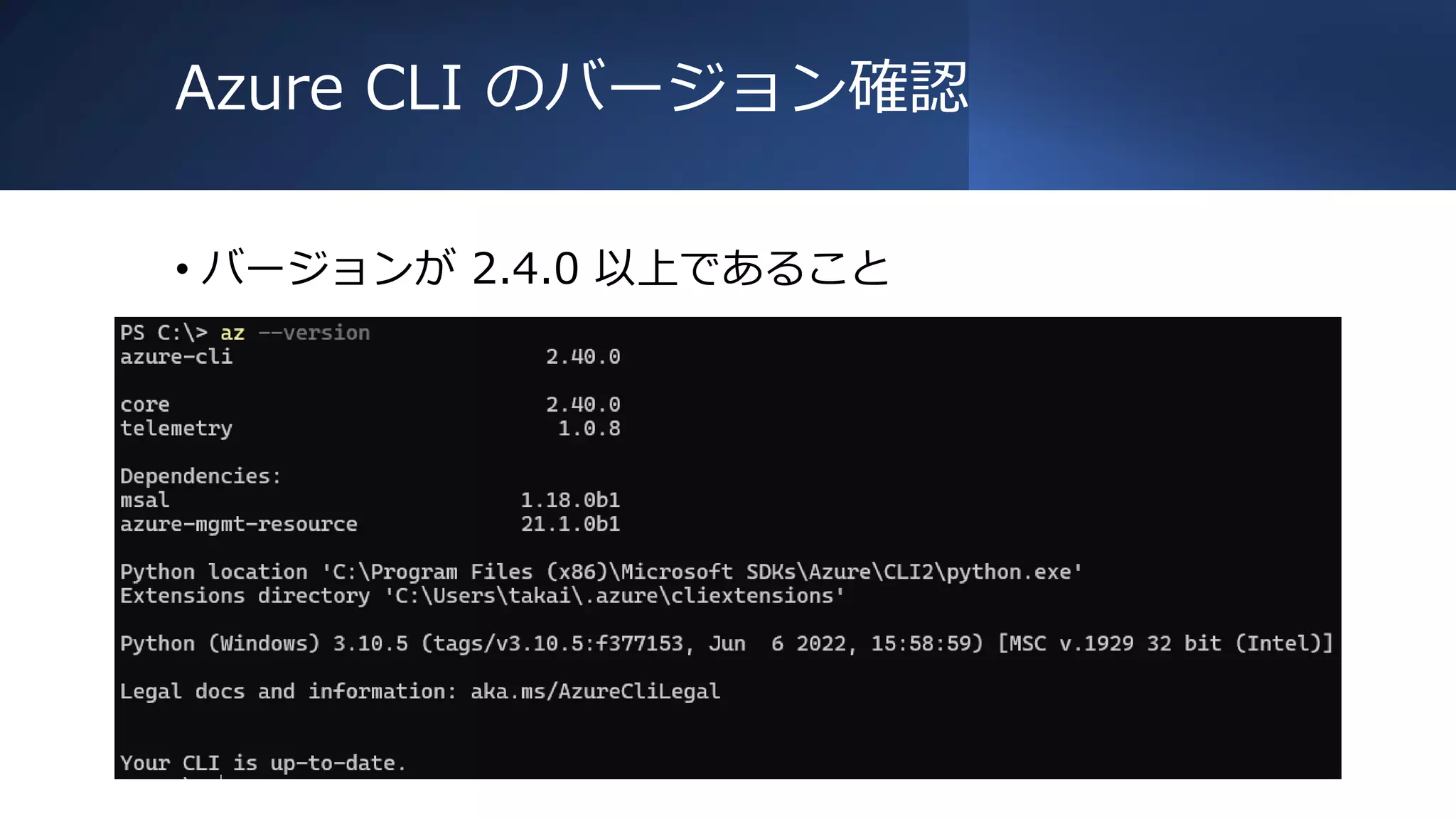

- 10. Azure CLI のバージョン確認 •バージョンが 2.4.0 以上であること

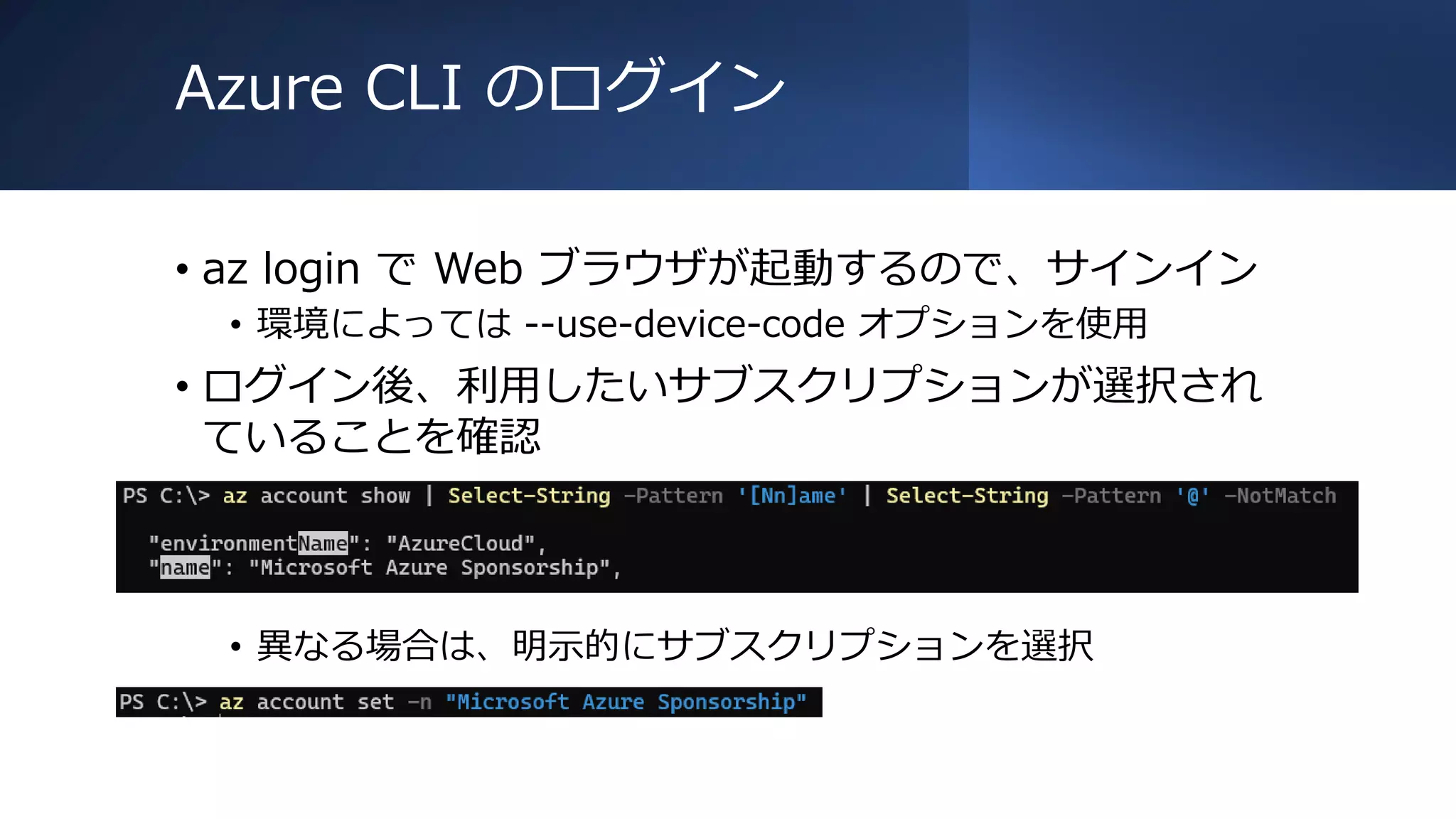

- 11. Azure CLI のログイン •az login で Web ブラウザが起動するので、サインイン • 環境によっては --use-device-code オプションを使用 • ログイン後、利用したいサブスクリプションが選択され ていることを確認 • 異なる場合は、明示的にサブスクリプションを選択

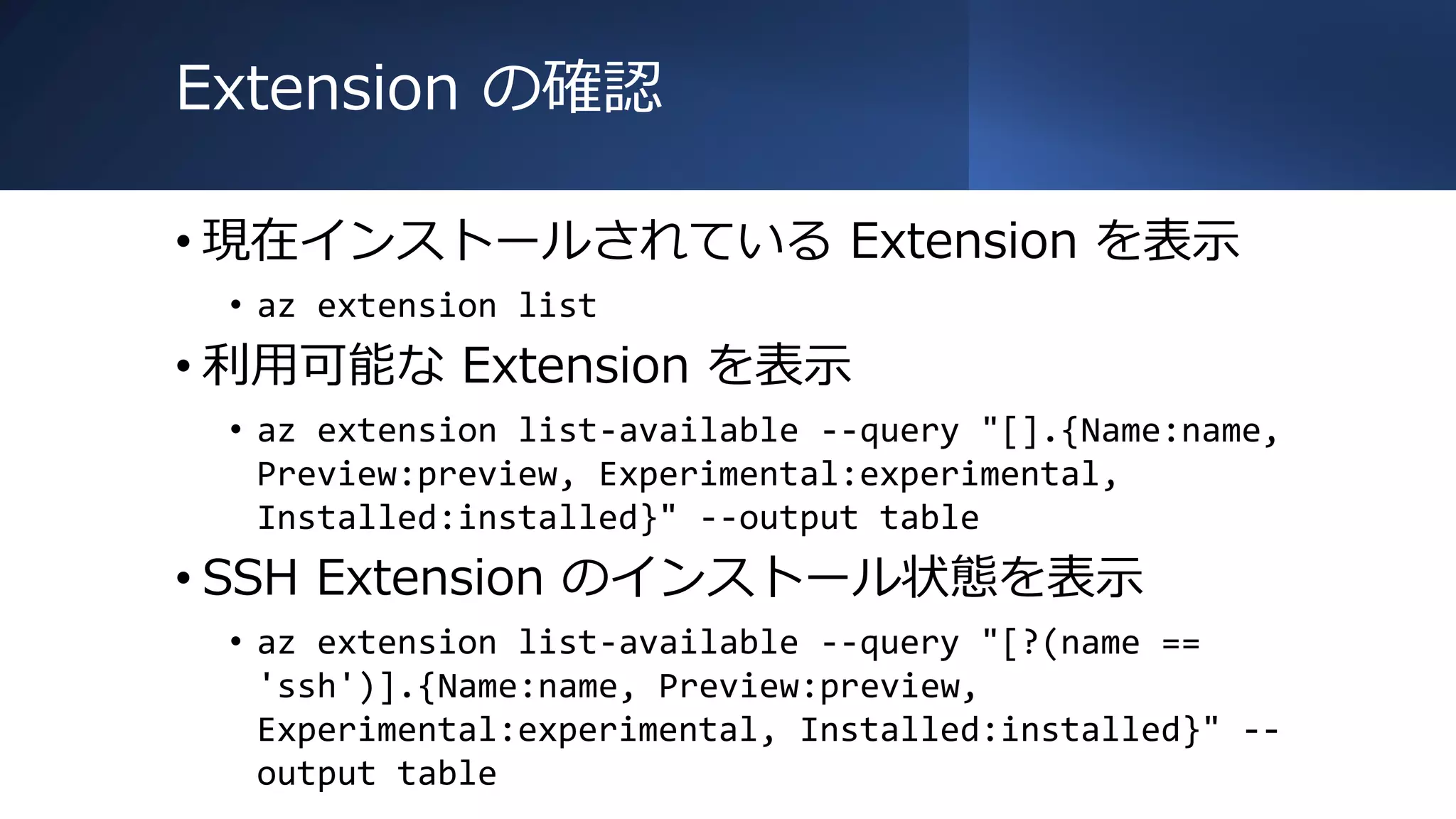

- 12. Extension の確認 • 現在インストールされているExtension を表示 • az extension list • 利用可能な Extension を表示 • az extension list-available --query "[].{Name:name, Preview:preview, Experimental:experimental, Installed:installed}" --output table • SSH Extension のインストール状態を表示 • az extension list-available --query "[?(name == 'ssh')].{Name:name, Preview:preview, Experimental:experimental, Installed:installed}" -- output table

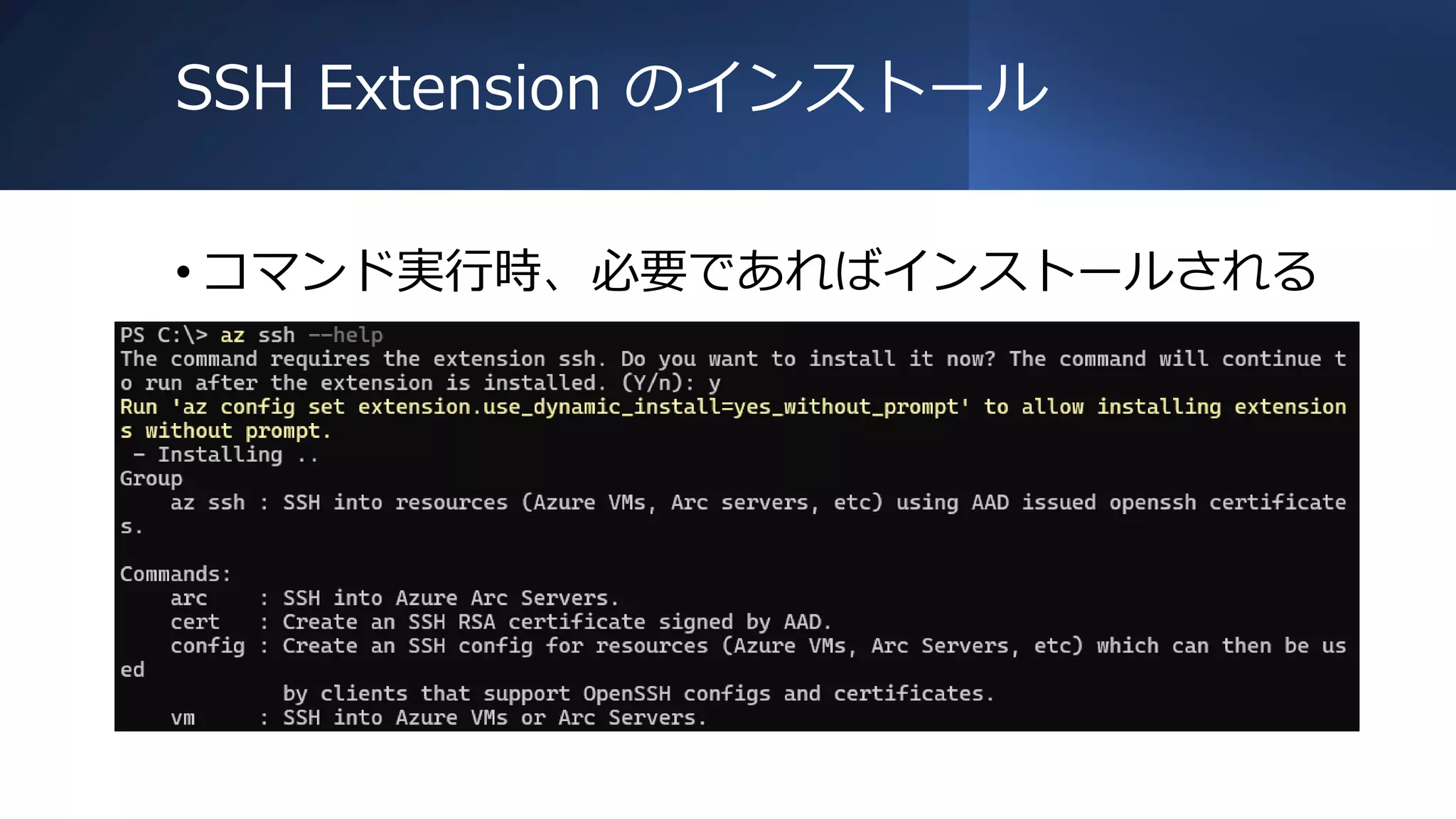

- 13. SSH Extension のインストール •コマンド実行時、必要であればインストールされる

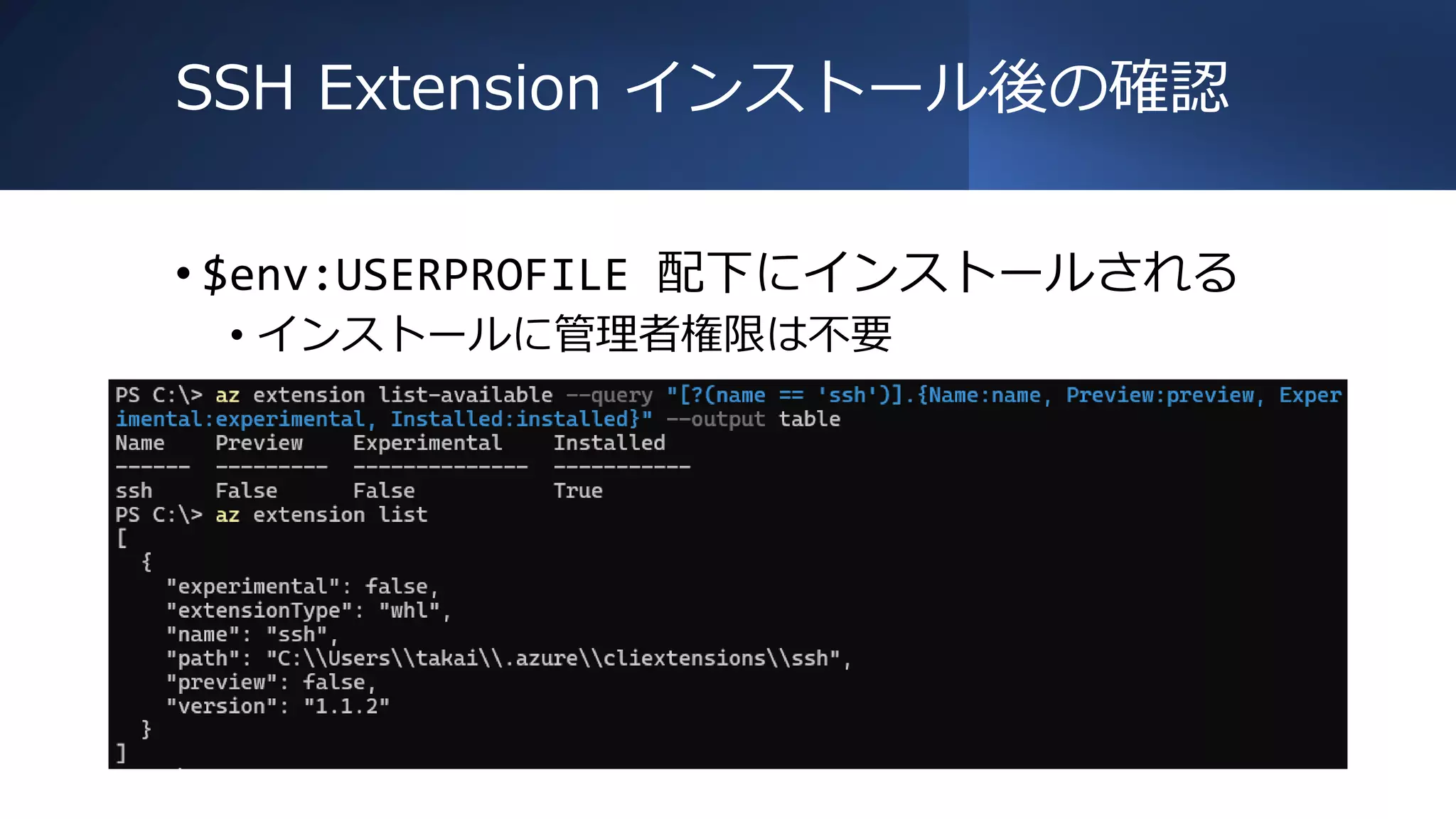

- 14. SSH Extension インストール後の確認 •$env:USERPROFILE 配下にインストールされる • インストールに管理者権限は不要

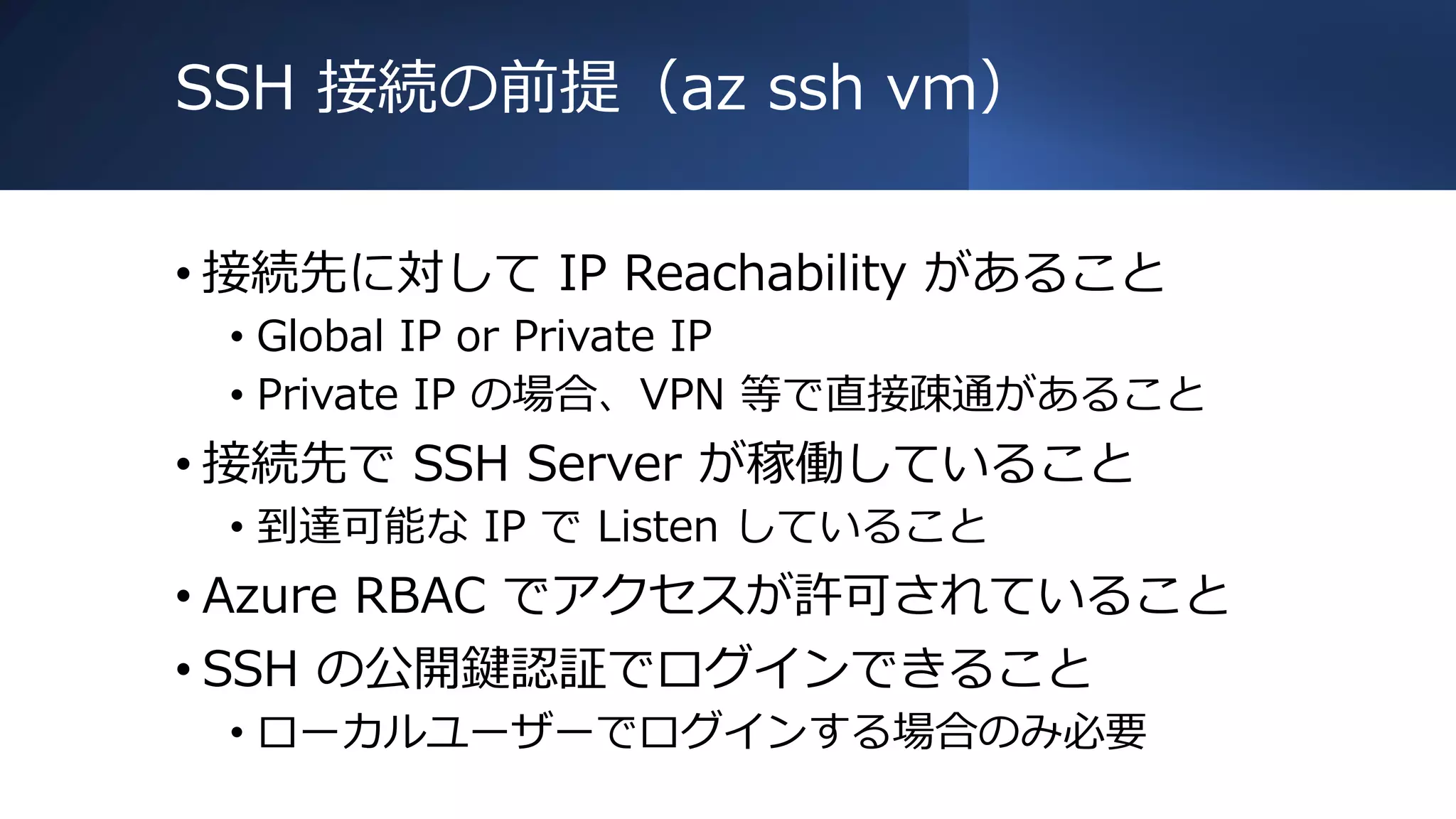

- 15. SSH 接続の前提（az sshvm） • 接続先に対して IP Reachability があること • Global IP or Private IP • Private IP の場合、VPN 等で直接疎通があること • 接続先で SSH Server が稼働していること • 到達可能な IP で Listen していること • Azure RBAC でアクセスが許可されていること • SSH の公開鍵認証でログインできること • ローカルユーザーでログインする場合のみ必要

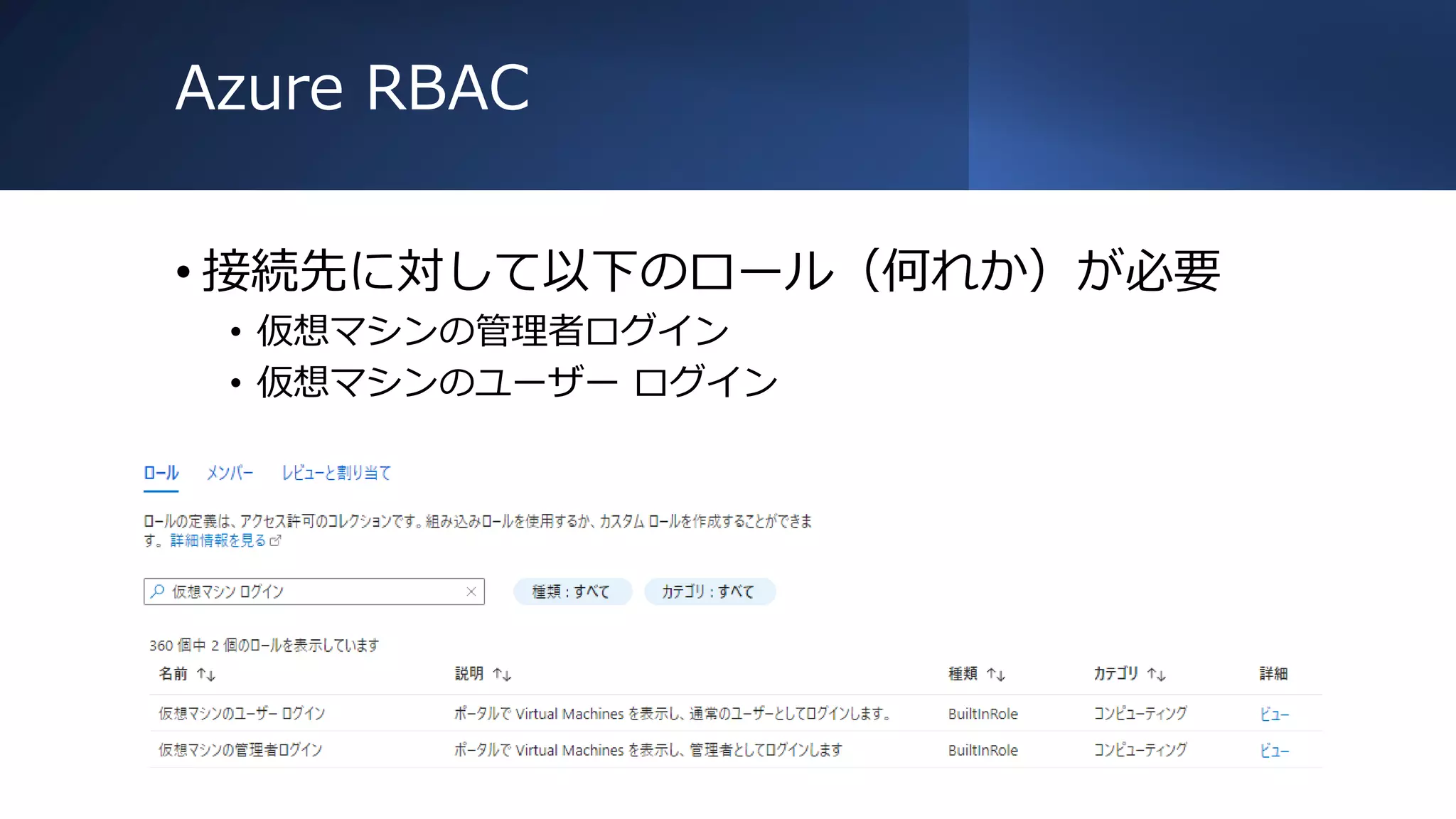

- 16. Azure RBAC • 接続先に対して以下のロール（何れか）が必要 •仮想マシンの管理者ログイン • 仮想マシンのユーザー ログイン

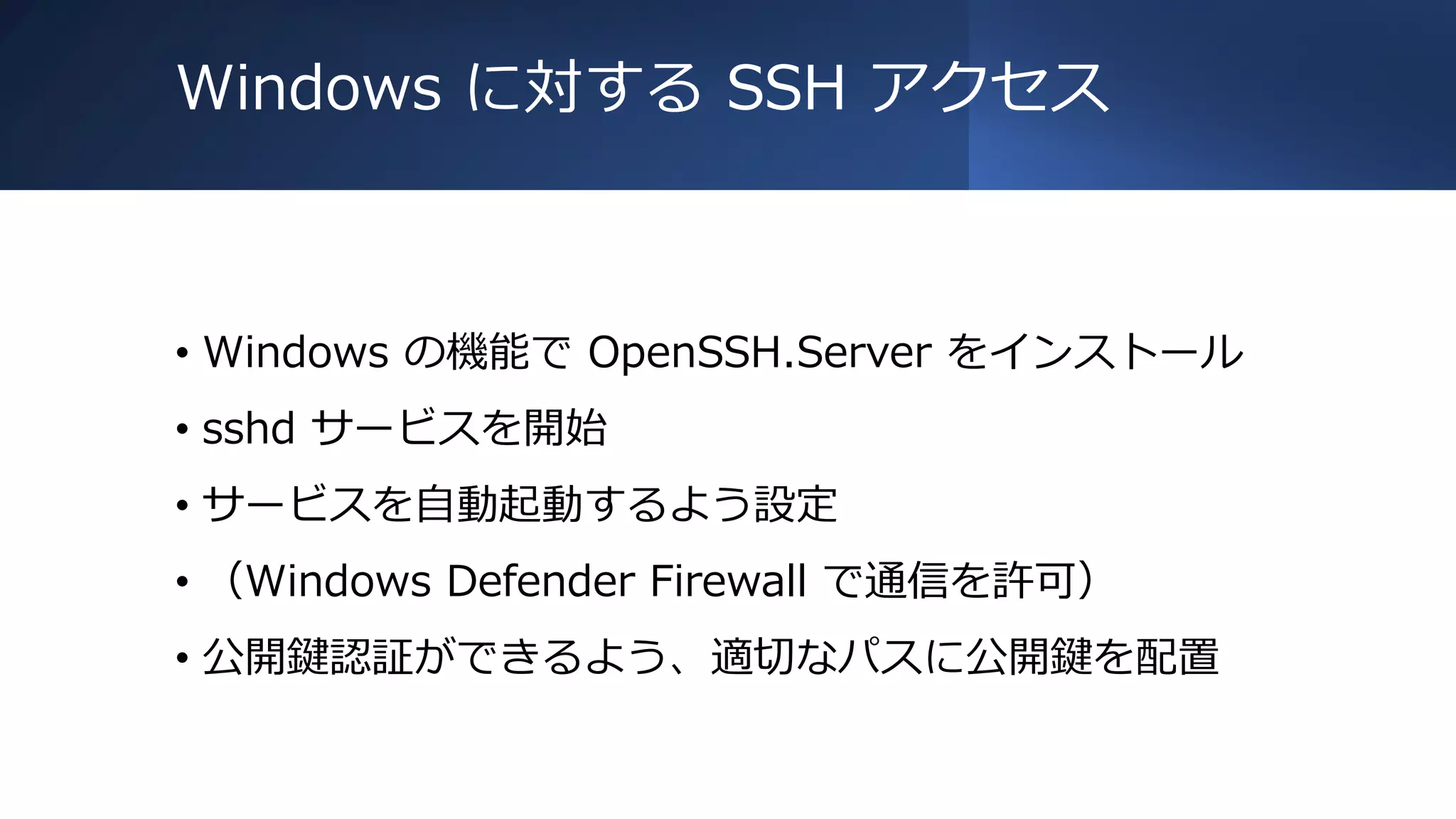

- 17. Windows に対する SSHアクセス • Windows の機能で OpenSSH.Server をインストール • sshd サービスを開始 • サービスを自動起動するよう設定 • （Windows Defender Firewall で通信を許可） • 公開鍵認証ができるよう、適切なパスに公開鍵を配置

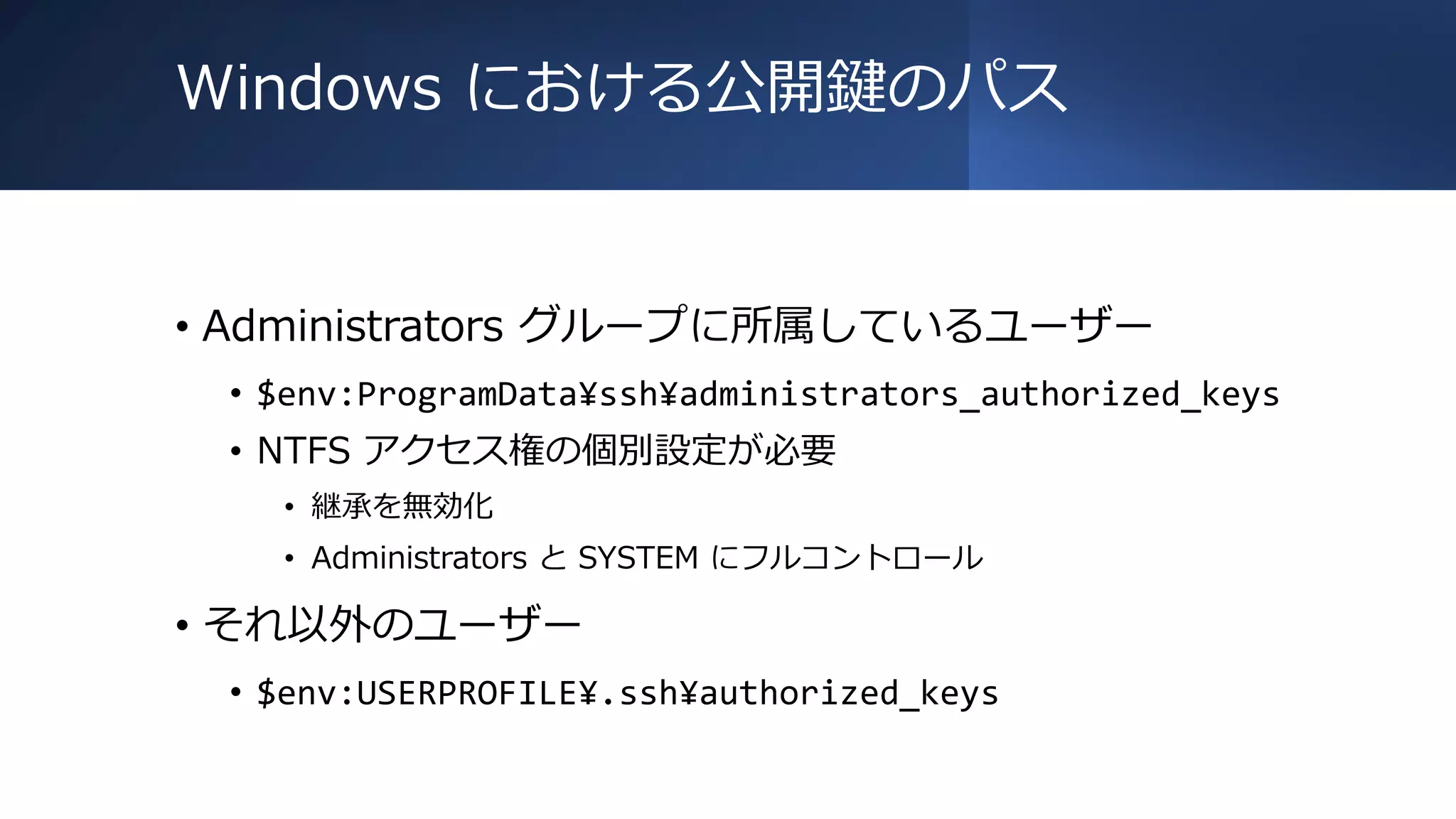

- 18. Windows における公開鍵のパス • Administratorsグループに所属しているユーザー • $env:ProgramData¥ssh¥administrators_authorized_keys • NTFS アクセス権の個別設定が必要 • 継承を無効化 • Administrators と SYSTEM にフルコントロール • それ以外のユーザー • $env:USERPROFILE¥.ssh¥authorized_keys
- 19.

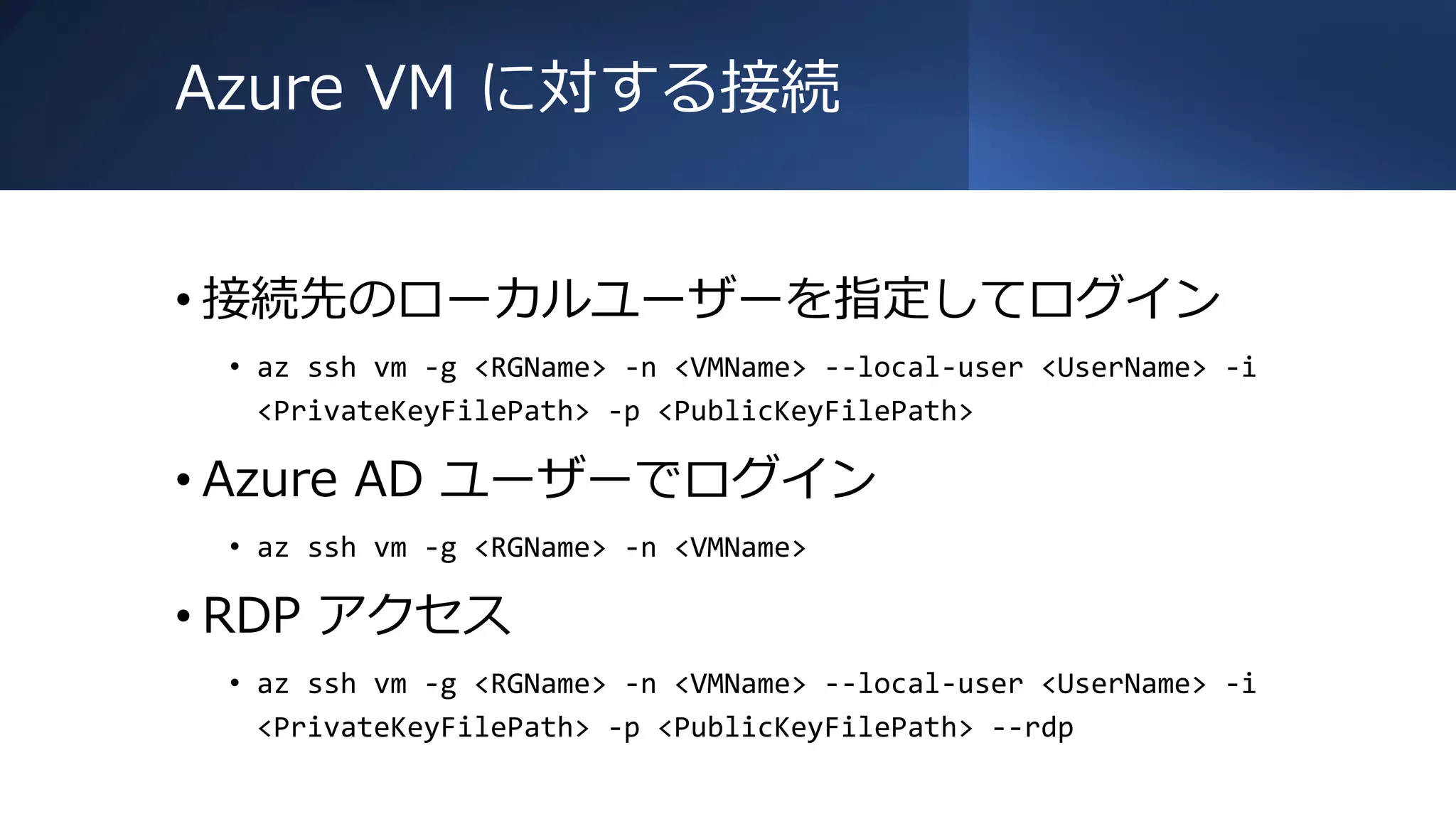

- 20. Azure VM に対する接続 •接続先のローカルユーザーを指定してログイン • az ssh vm -g <RGName> -n <VMName> --local-user <UserName> -i <PrivateKeyFilePath> -p <PublicKeyFilePath> • Azure AD ユーザーでログイン • az ssh vm -g <RGName> -n <VMName> • RDP アクセス • az ssh vm -g <RGName> -n <VMName> --local-user <UserName> -i <PrivateKeyFilePath> -p <PublicKeyFilePath> --rdp

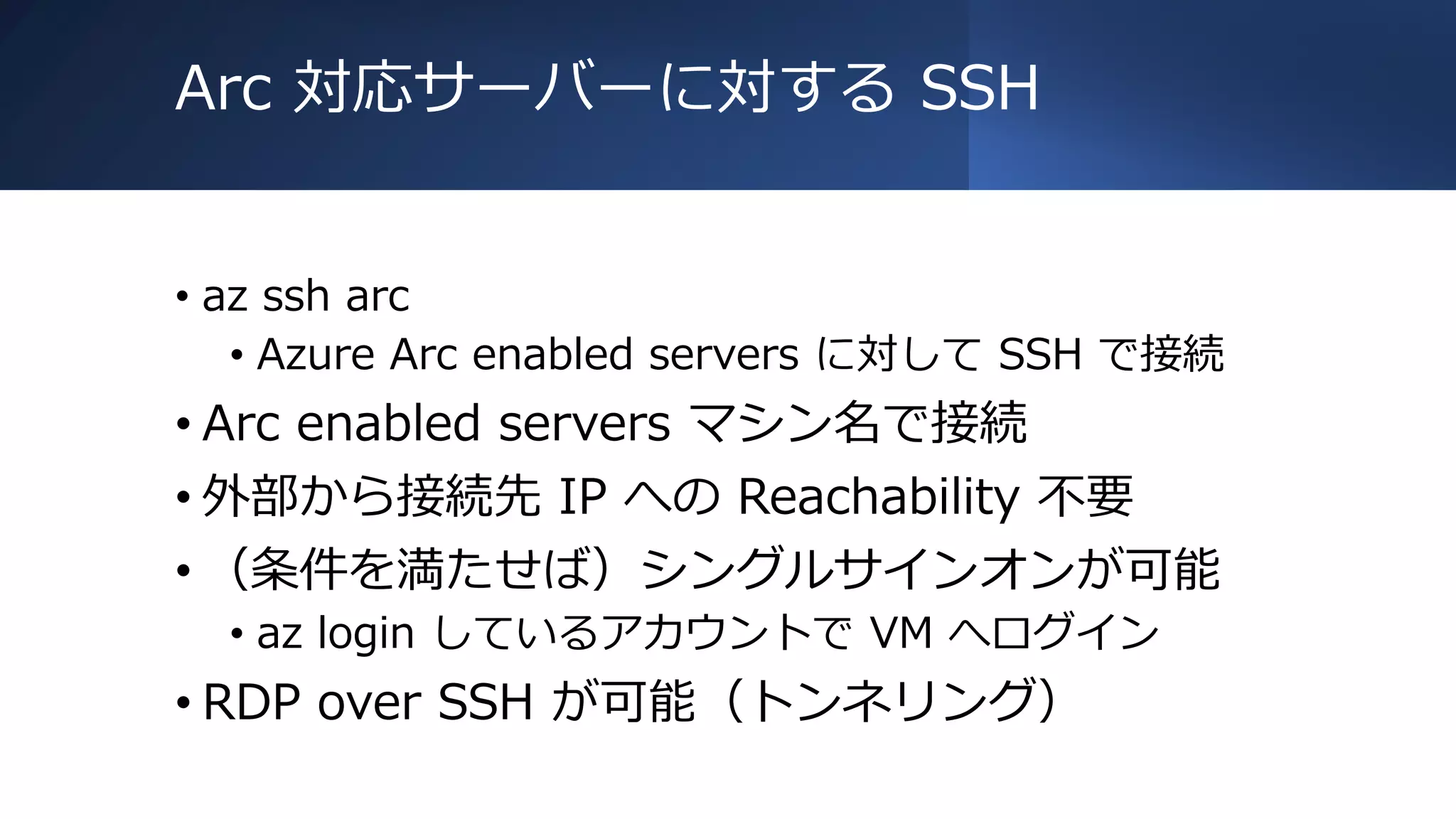

- 21. Arc 対応サーバーに対する SSH •az ssh arc • Azure Arc enabled servers に対して SSH で接続 • Arc enabled servers マシン名で接続 • 外部から接続先 IP への Reachability 不要 • （条件を満たせば）シングルサインオンが可能 • az login しているアカウントで VM へログイン • RDP over SSH が可能（トンネリング）

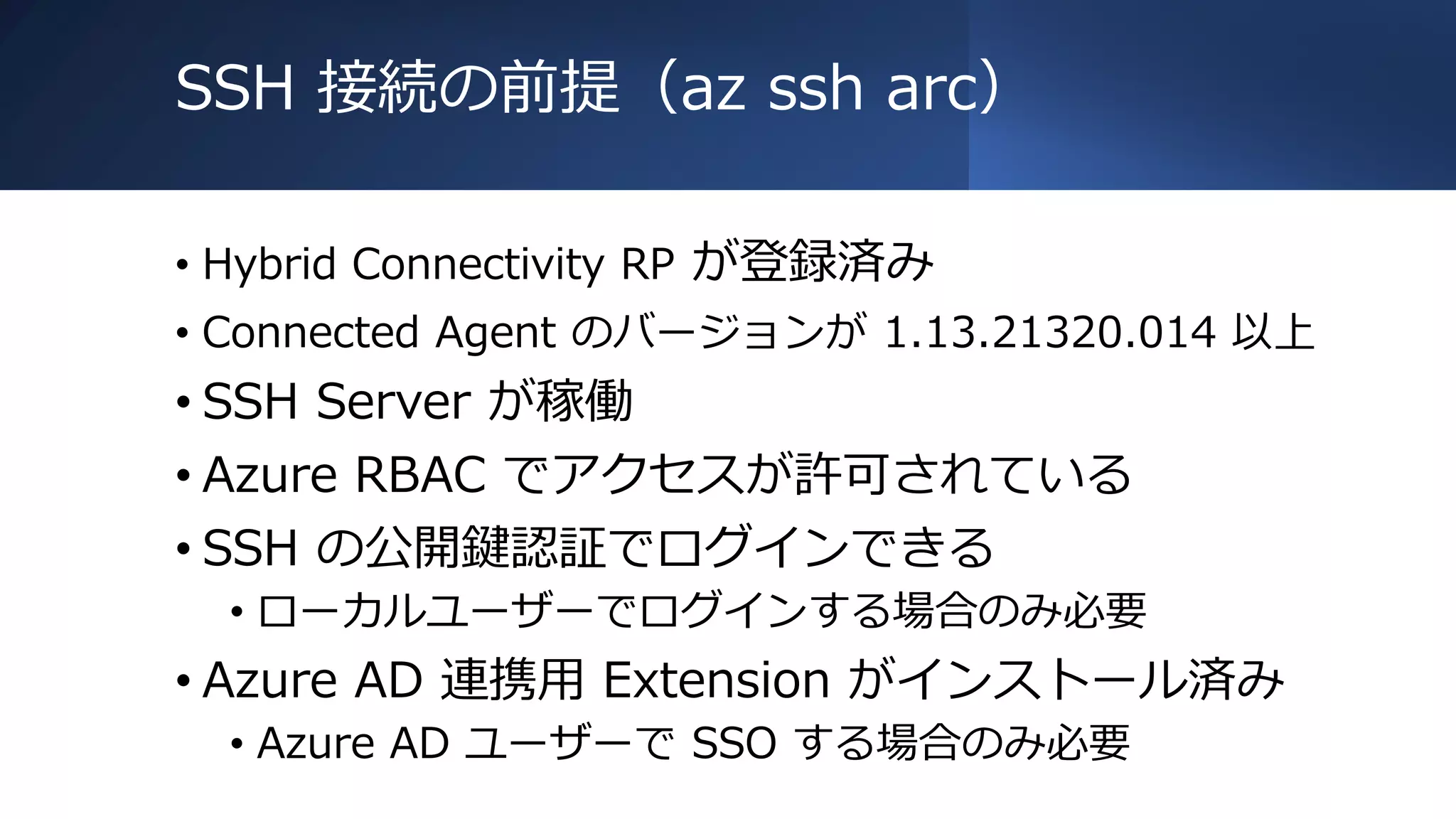

- 22. SSH 接続の前提（az ssharc） • Hybrid Connectivity RP が登録済み • Connected Agent のバージョンが 1.13.21320.014 以上 • SSH Server が稼働 • Azure RBAC でアクセスが許可されている • SSH の公開鍵認証でログインできる • ローカルユーザーでログインする場合のみ必要 • Azure AD 連携用 Extension がインストール済み • Azure AD ユーザーで SSO する場合のみ必要

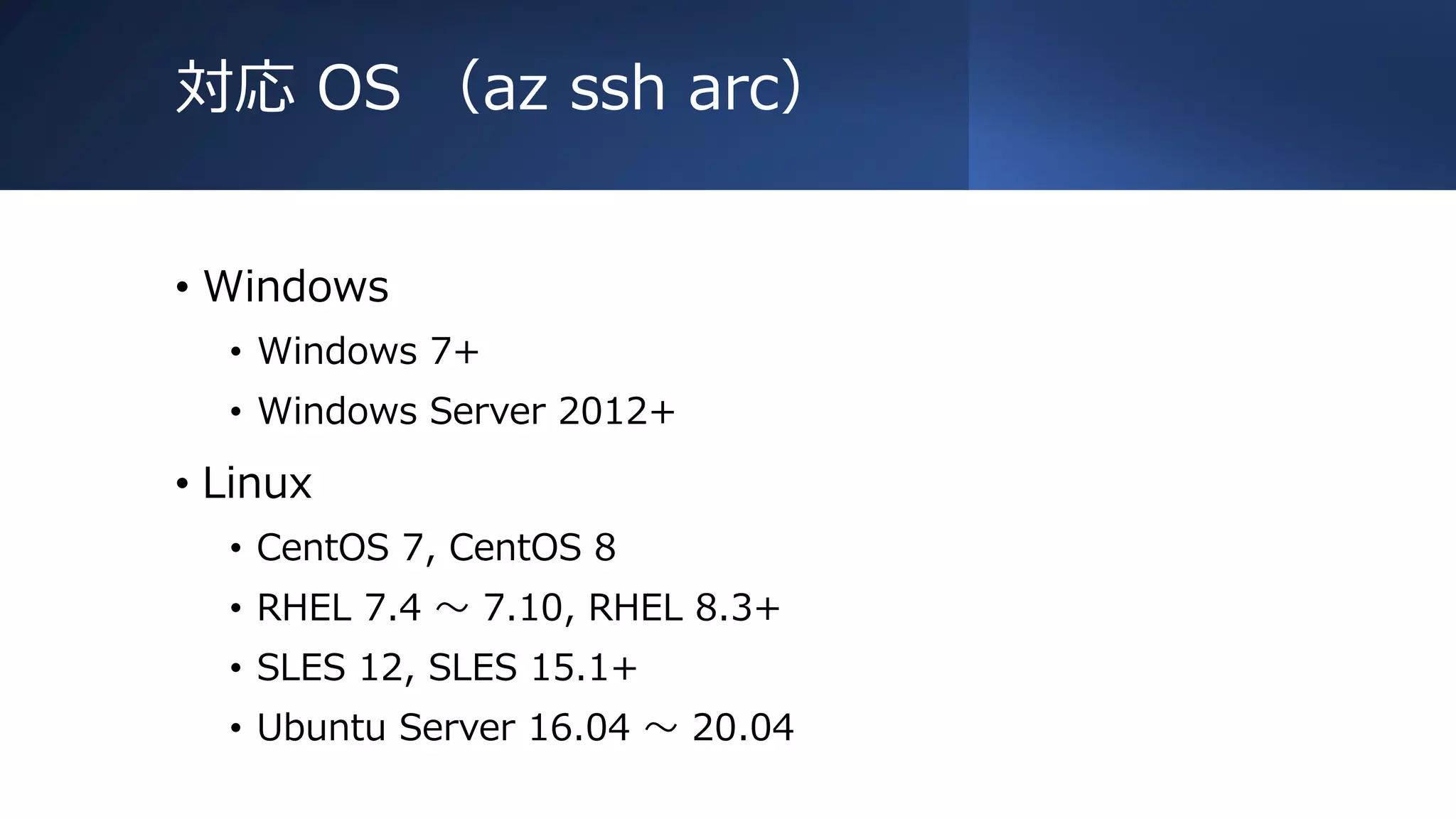

- 23. 対応 OS （azssh arc） • Windows • Windows 7+ • Windows Server 2012+ • Linux • CentOS 7, CentOS 8 • RHEL 7.4 ～ 7.10, RHEL 8.3+ • SLES 12, SLES 15.1+ • Ubuntu Server 16.04 ～ 20.04

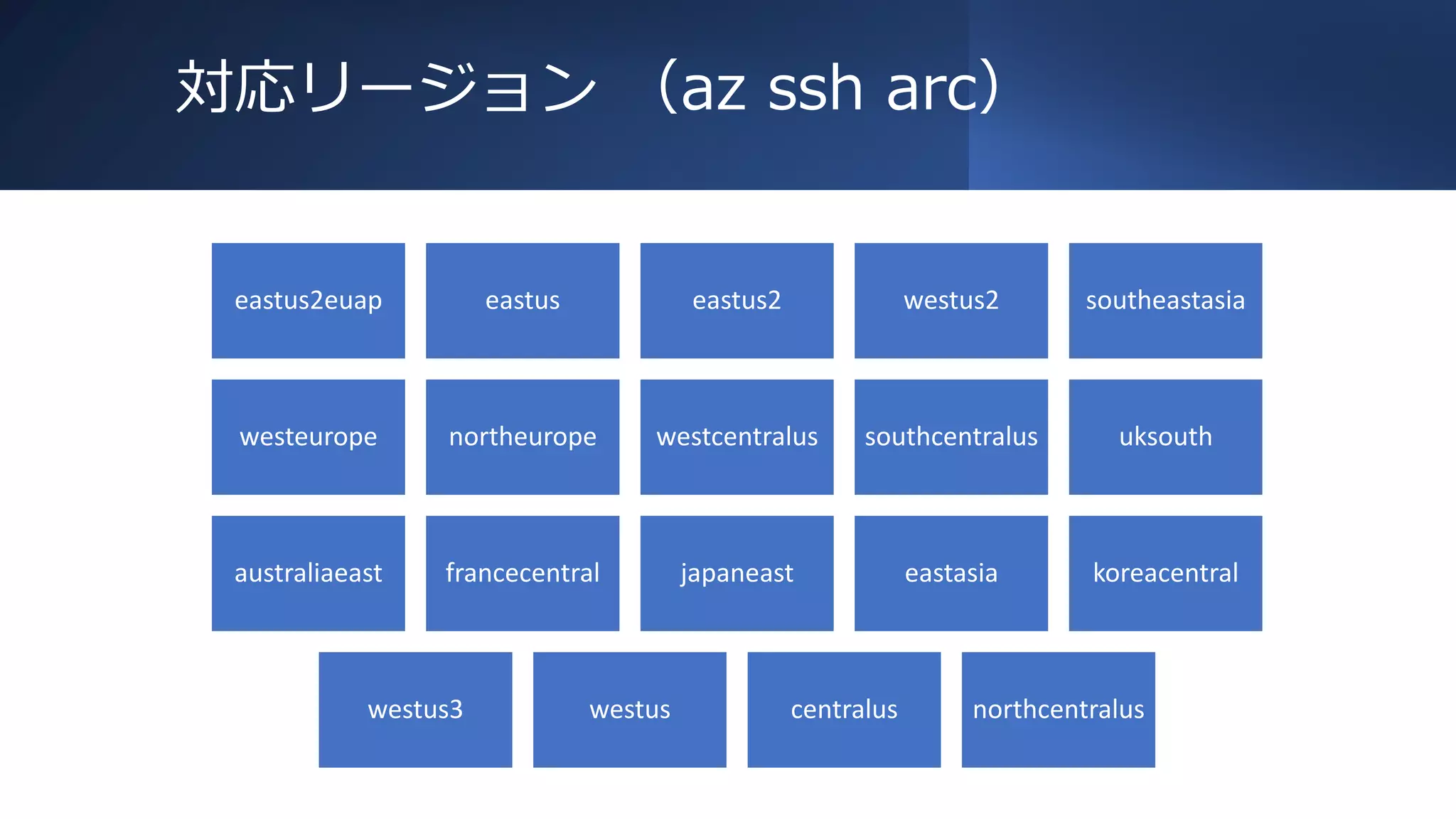

- 24. 対応リージョン （az ssharc） eastus2euap eastus eastus2 westus2 southeastasia westeurope northeurope westcentralus southcentralus uksouth australiaeast francecentral japaneast eastasia koreacentral westus3 westus centralus northcentralus

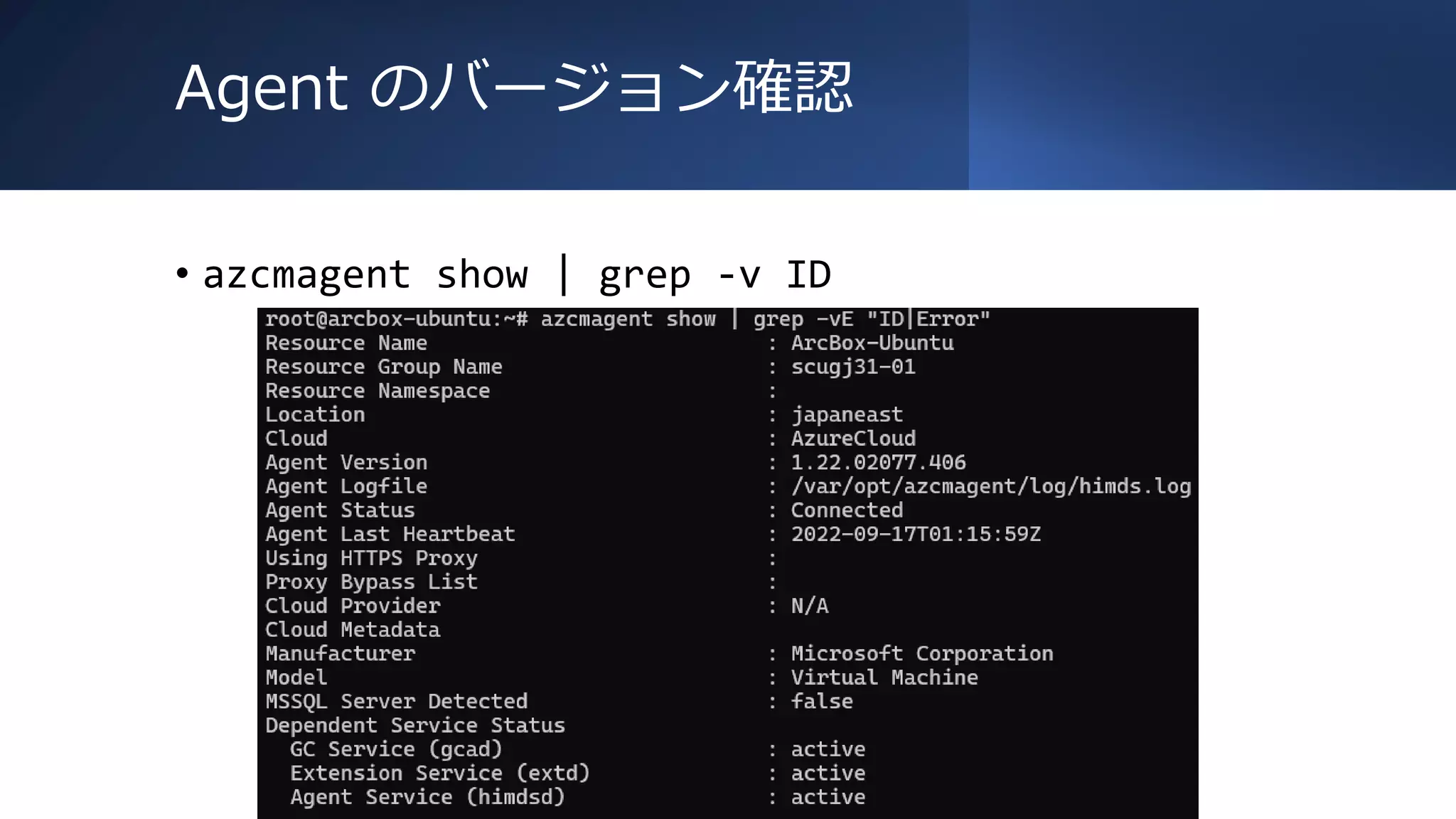

- 25. Agent のバージョン確認 • azcmagentshow | grep -v ID

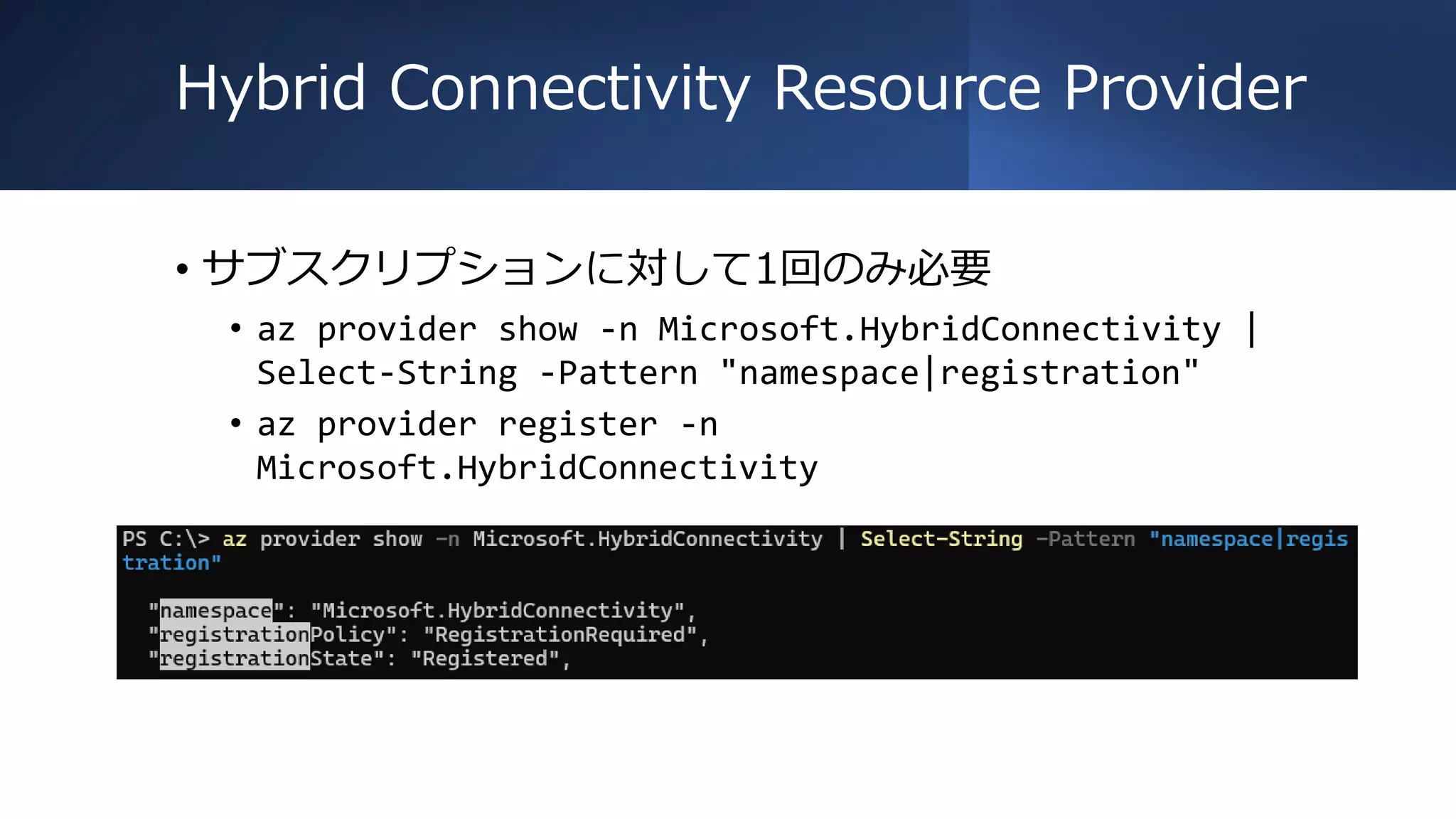

- 26. Hybrid Connectivity ResourceProvider • サブスクリプションに対して1回のみ必要 • az provider show -n Microsoft.HybridConnectivity | Select-String -Pattern "namespace|registration" • az provider register -n Microsoft.HybridConnectivity

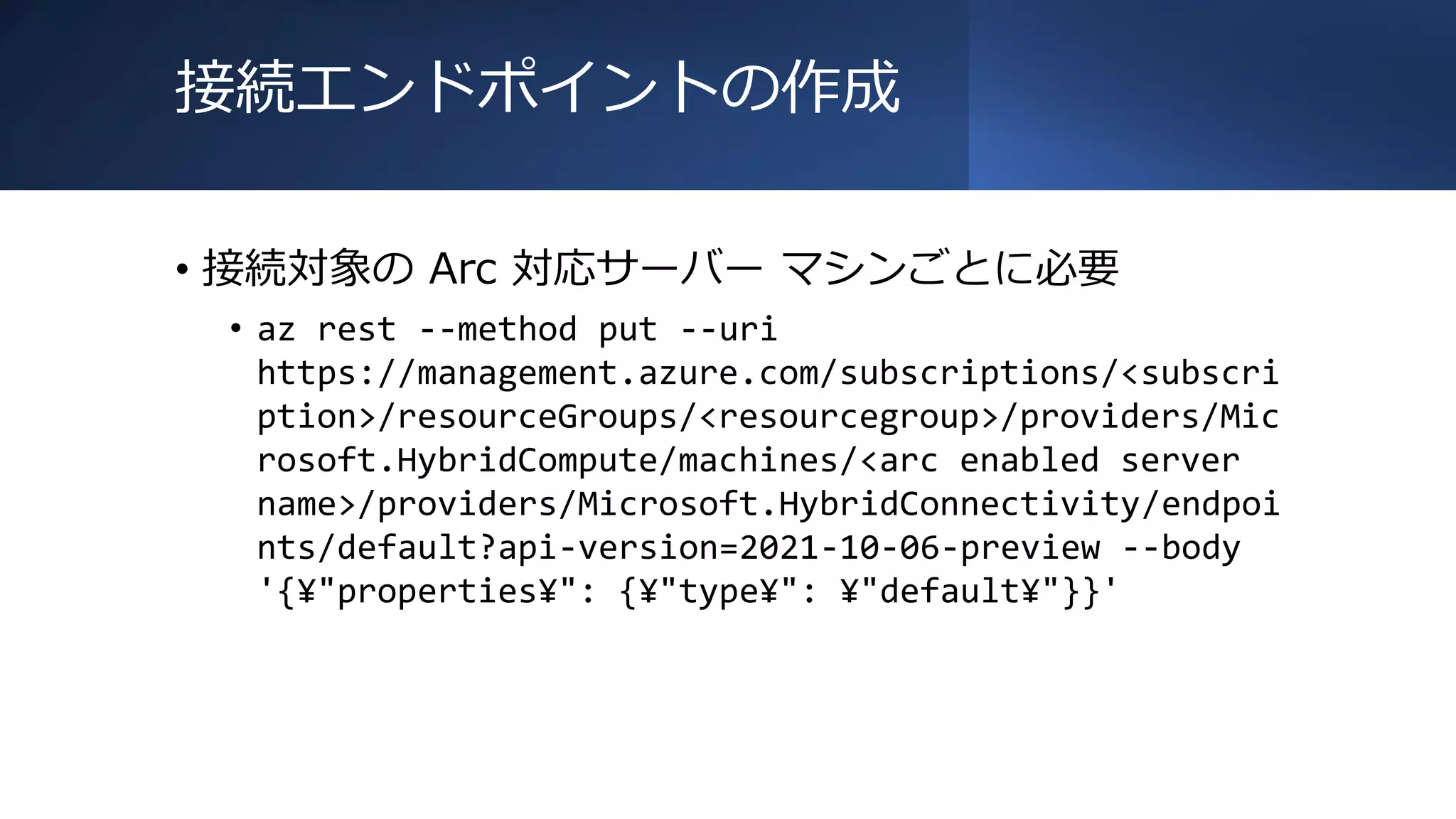

- 27. 接続エンドポイントの作成 • 接続対象の Arc対応サーバー マシンごとに必要 • az rest --method put --uri https://management.azure.com/subscriptions/<subscri ption>/resourceGroups/<resourcegroup>/providers/Mic rosoft.HybridCompute/machines/<arc enabled server name>/providers/Microsoft.HybridConnectivity/endpoi nts/default?api-version=2021-10-06-preview --body '{¥"properties¥": {¥"type¥": ¥"default¥"}}'

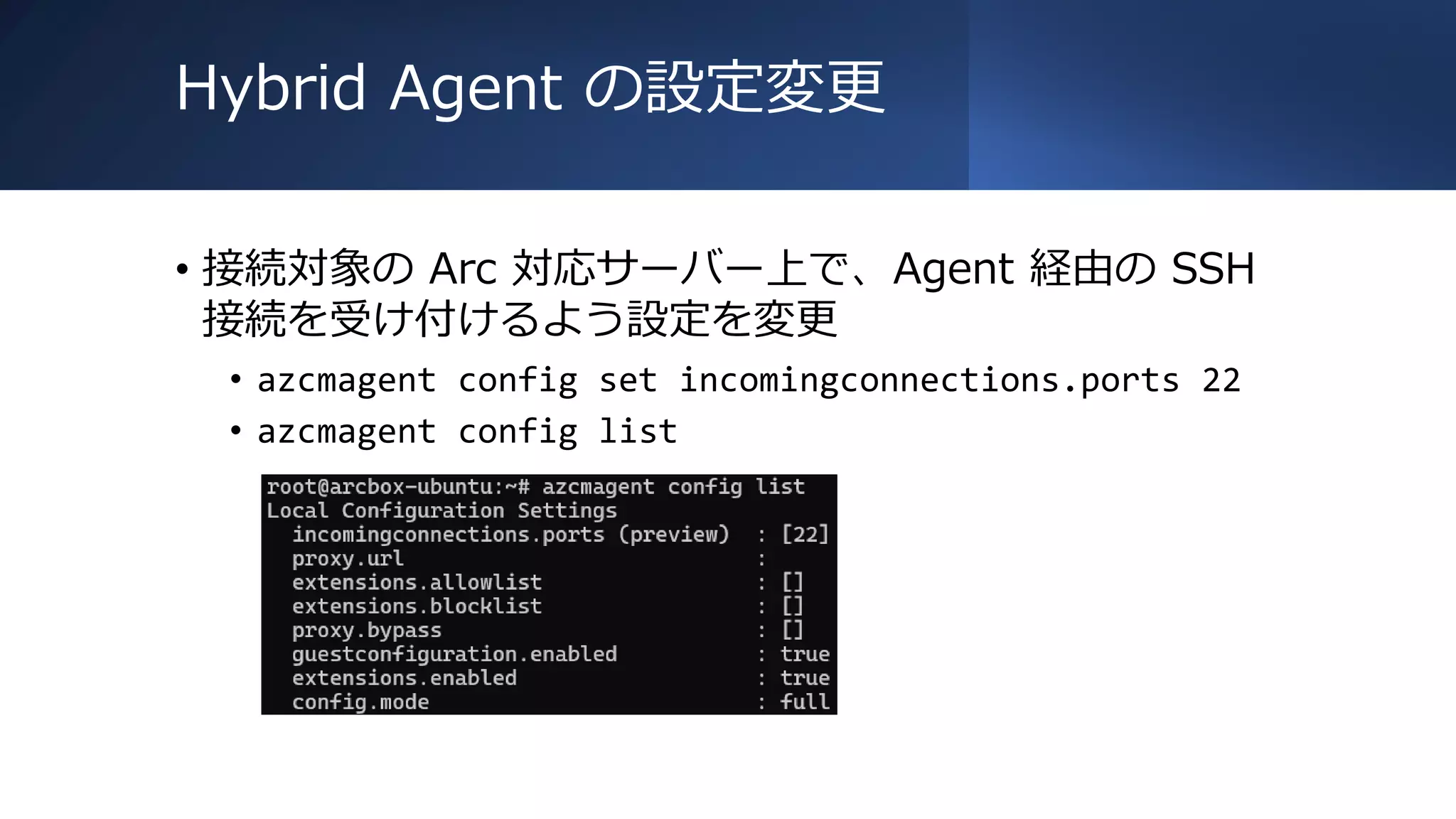

- 28. Hybrid Agent の設定変更 •接続対象の Arc 対応サーバー上で、Agent 経由の SSH 接続を受け付けるよう設定を変更 • azcmagent config set incomingconnections.ports 22 • azcmagent config list

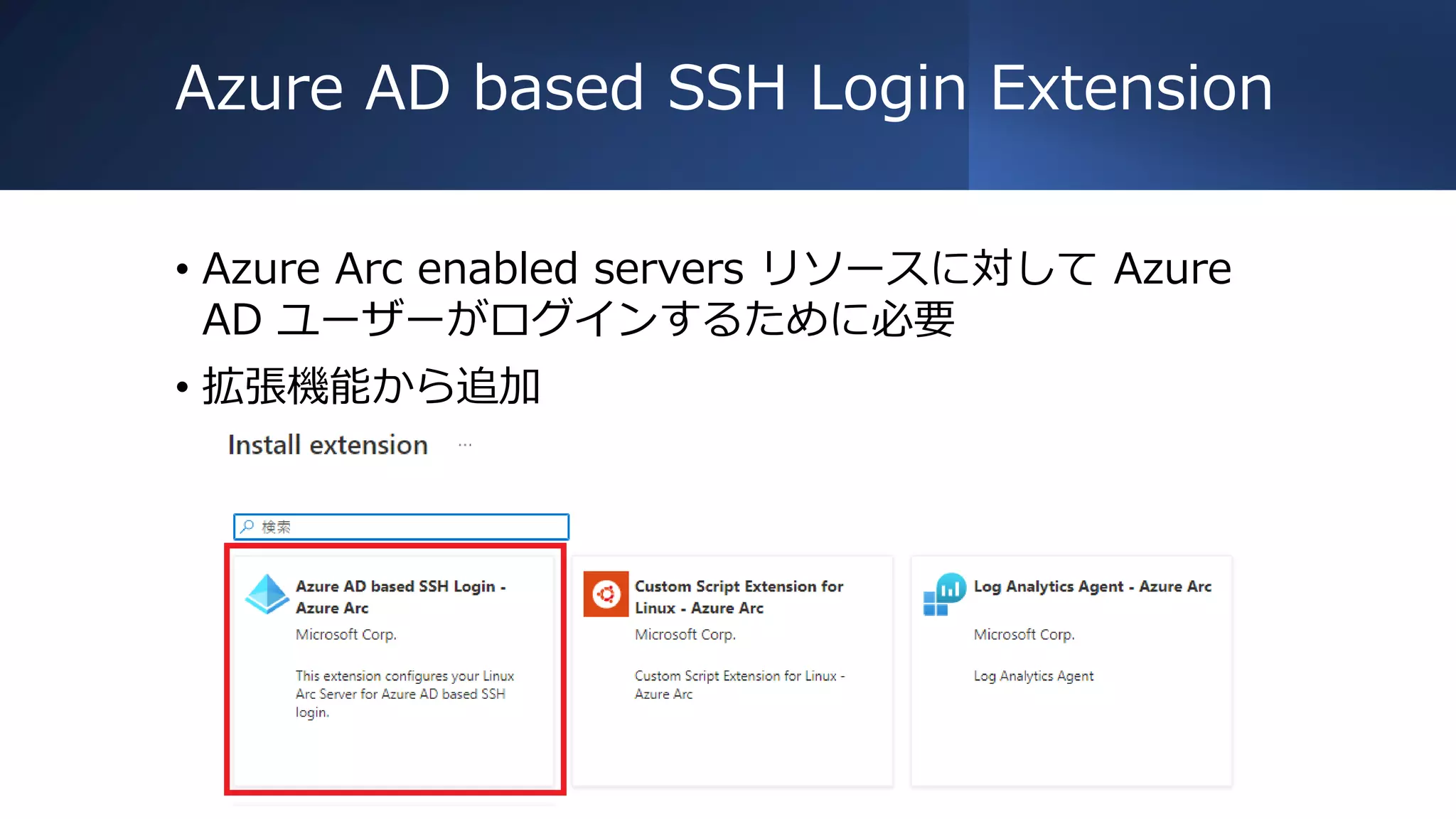

- 29. Azure AD basedSSH Login Extension • Azure Arc enabled servers リソースに対して Azure AD ユーザーがログインするために必要 • 拡張機能から追加

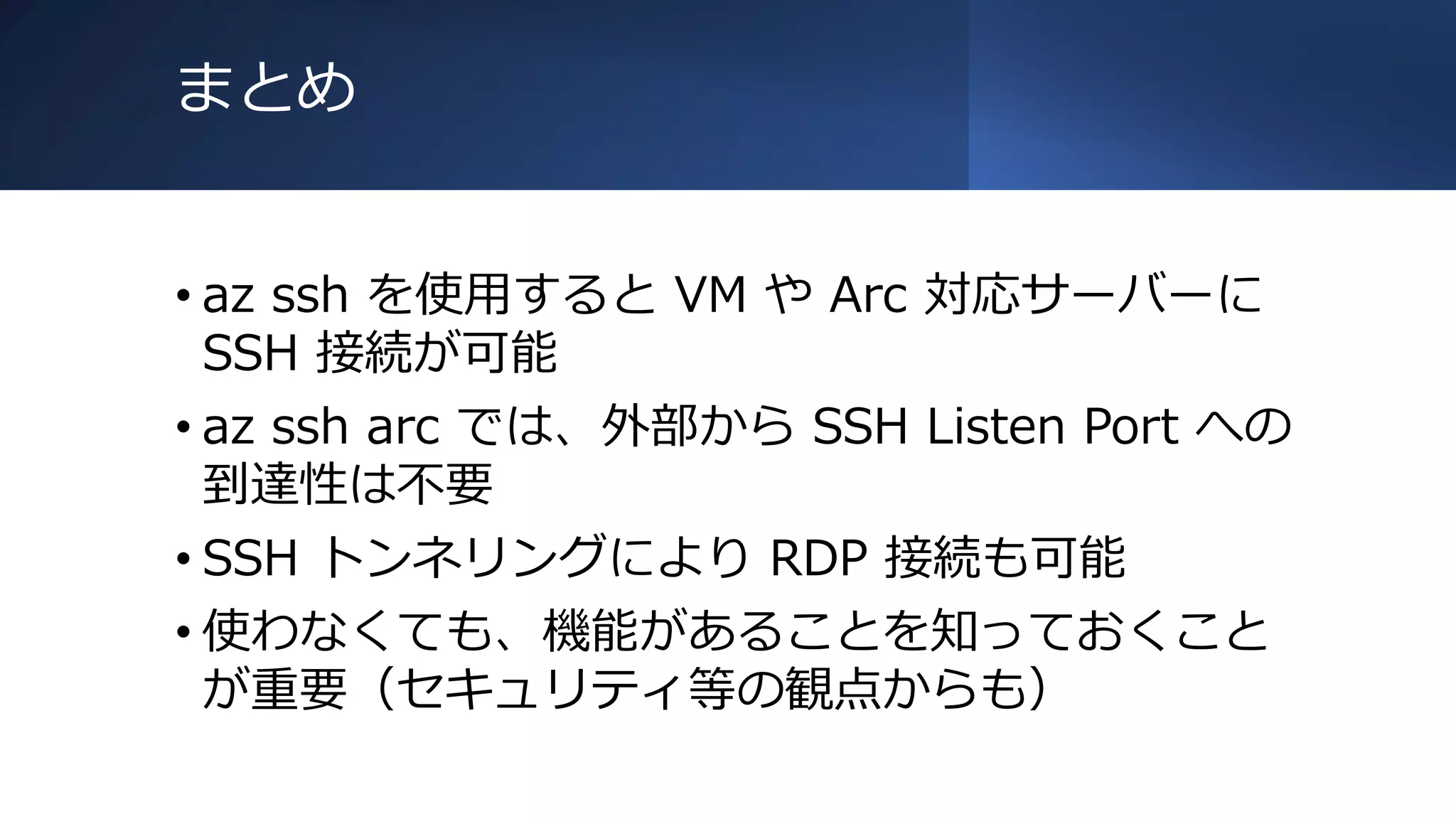

- 30. まとめ • az sshを使用すると VM や Arc 対応サーバーに SSH 接続が可能 • az ssh arc では、外部から SSH Listen Port への 到達性は不要 • SSH トンネリングにより RDP 接続も可能 • 使わなくても、機能があることを知っておくこと が重要（セキュリティ等の観点からも）

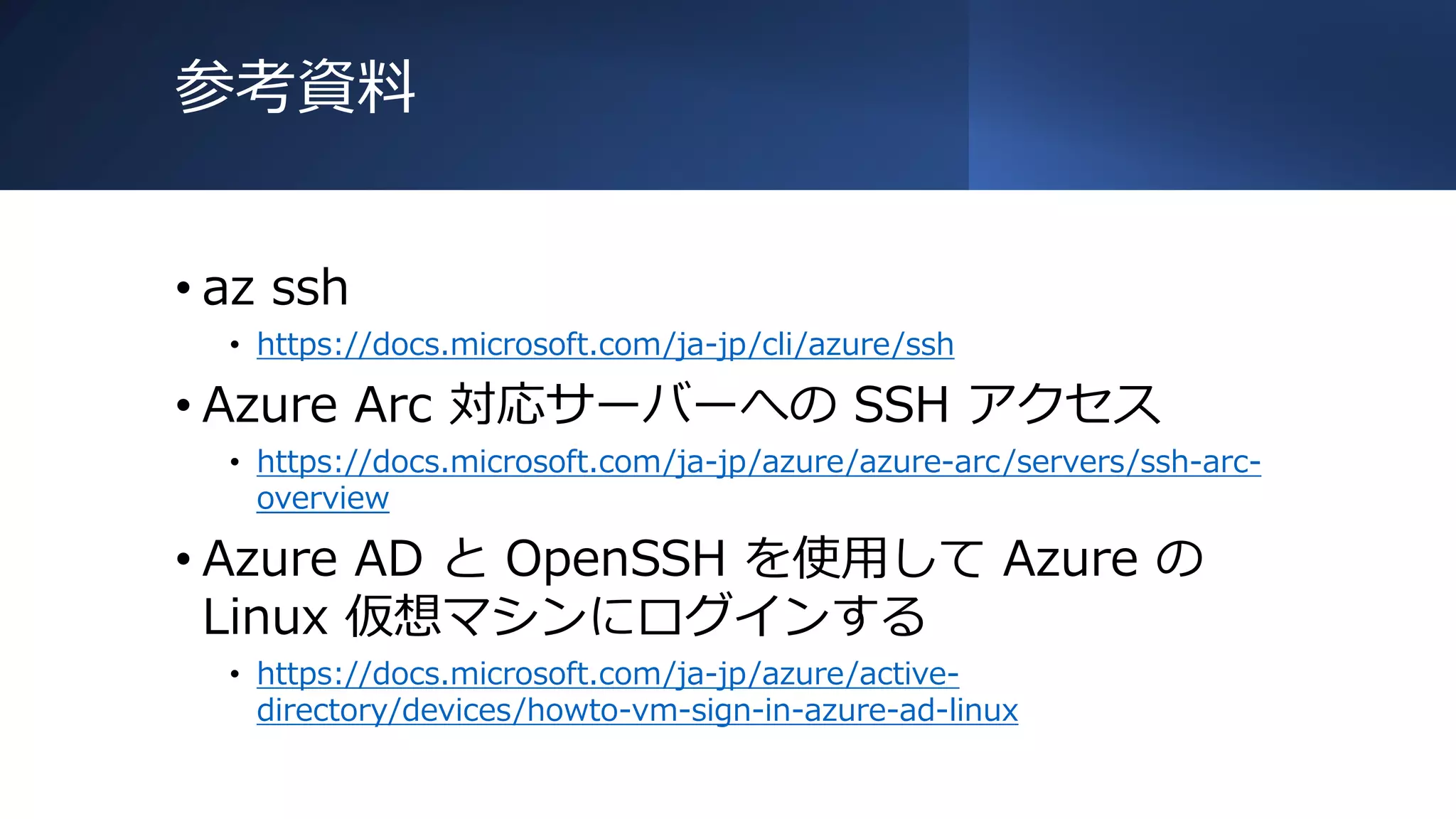

- 31. 参考資料 • az ssh •https://docs.microsoft.com/ja-jp/cli/azure/ssh • Azure Arc 対応サーバーへの SSH アクセス • https://docs.microsoft.com/ja-jp/azure/azure-arc/servers/ssh-arc- overview • Azure AD と OpenSSH を使用して Azure の Linux 仮想マシンにログインする • https://docs.microsoft.com/ja-jp/azure/active- directory/devices/howto-vm-sign-in-azure-ad-linux
