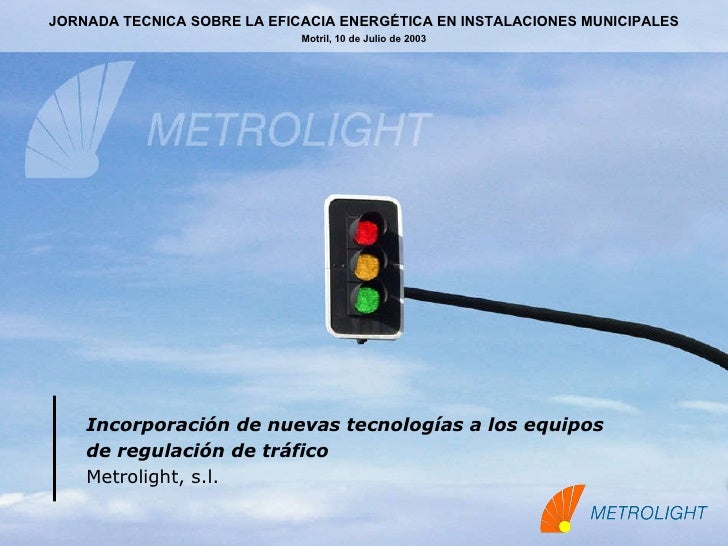

Incorporación de nuevas tecnologías a los equipos  de regulación de tráfico   Metrolight, s.l. JORNADA TECNICA SOBRE LA EF...
Encapsulado epoxi Contacto de oro Ánodo Chip Semiconductor Cátodo con reflector indica cátodo es más corto que el ánodo pa...
partes de un led Filamento de aleación de cobre y conduce carga negativa. El cátodo es más corto que el ánodo para facilit...
METROLIGHT METROLIGHT  |  Incorporación de nuevas tecnologías a los equipos  de regulación de tráfico Motril, 10 de Julio ...
METROLIGHT METROLIGHT  |  Incorporación de nuevas tecnologías a los equipos  de regulación de tráfico Motril, 10 de Julio ...
METROLIGHT METROLIGHT  |  Incorporación de nuevas tecnologías a los equipos  de regulación de tráfico Motril, 10 de Julio ...
METROLIGHT METROLIGHT  |  Incorporación de nuevas tecnologías a los equipos  de regulación de tráfico Motril, 10 de Julio ...
METROLIGHT METROLIGHT  |  Incorporación de nuevas tecnologías a los equipos  de regulación de tráfico Motril, 10 de Julio ...
METROLIGHT METROLIGHT  |  Incorporación de nuevas tecnologías a los equipos  de regulación de tráfico Motril, 10 de Julio ...
METROLIGHT METROLIGHT  |  Incorporación de nuevas tecnologías a los equipos  de regulación de tráfico Motril, 10 de Julio ...
METROLIGHT METROLIGHT  |  Incorporación de nuevas tecnologías a los equipos  de regulación de tráfico Motril, 10 de Julio ...
METROLIGHT  |  Incorporación de nuevas tecnologías a los equipos  de regulación de tráfico Motril, 10 de Julio 2003 <ul><l...
100.000 h 20.000 h 4.000 h ventajas principales de los led LED fluorescente halógeno LED fluorescente halógeno 45.000 h 5....
La utilización de leds en semáforos  |  propuesta La propuesta es sustituir la iluminación utilizada en la actualidad, con...
La utilización de leds en semáforos  |  propuesta METROLIGHT LED:  (del inglés Light Emitting Diode). Un diodo electrolumi...
La utilización de leds en semáforos  |  propuesta METROLIGHT Se  ahorra hasta un 90%  del consumo de electricidad  y en co...
La utilización de leds en semáforos  |  propuesta METROLIGHT METROLIGHT  |  Incorporación de nuevas tecnologías a los equi...
La utilización de leds en semáforos  |  propuesta METROLIGHT La tecnología no se limita al mercado de la señalización de t...
La utilización de leds en semáforos  |  propuesta METROLIGHT Debido a su rentabilidad, las lámparas a LED para la señaliza...
La utilización de leds en semáforos  |  propuesta METROLIGHT Gracias a su bajo consumo,  la utilización de los LED implica...
La utilización de leds en semáforos  |  propuesta METROLIGHT Se estima que solo, en una ciudad típica con 5.000 intersecci...
La utilización de leds en semáforos  |  propuesta METROLIGHT Los módulos remplazan directamente el conjunto óptica, lámpar...
La utilización de leds en semáforos  |  propuesta METROLIGHT <ul><li>La propuesta: sustituir la iluminación actual utiliza...
leds en semáforos características principales unidades ópticas Muy bajo consumo  Del 5 al 15 % de su similar con lámparas ...
leds en semáforos características principales unidades ópticas Respetan  el  medio  ambiente  La energía ahorrada se tradu...
leds en semáforos características principales unidades ópticas Mínimo mantenimiento.  Hasta 10 años de vida útil. Simple r...
leds en semáforos características principales unidades ópticas Mayor seguridad operativa Dada la durabilidad de los LED’s,...
Focos a prueba de luz solar.  Los rayos ultravioleta no afectan la coloración de los focos. Condición neutral cuando esta ...
leds en semáforos características principales unidades ópticas Alto contraste  con luz solar. Mejor visión  a elevadas dis...
leds en semáforos características principales unidades ópticas Señalización luminosa uniforme Característica que se acreci...
METROLIGHT  |  Incorporación de nuevas tecnologías a los equipos  de regulación de tráfico Motril, 10 de Julio 2003 Unidad...
leds en semáforos características principales unidades ópticas Recuperación  rápida  de su inversión Como consecuencia de ...
leds en semáforos características principales unidades ópticas <ul><li>Muy bajo consumo. Del 5 al 15 % de su similar con l...
<ul><li>Diseñados para reemplazo directo en secciones actuales.  </li></ul><ul><li>Cumplen con estándares y normas interna...
características principales unidades ópticas además ... Las unidades ópticas se fabrican en dos tamaños,  300 mm  y  200 m...
modelos de semáforos mínimo | noche idc en mA (potencia en W) máximo | día consumo referencias en placa óptica de semáforo...
costos semáforo estándar vs. semáforo led  seguridad duración típica  de la bombilla     6 meses duración máxima estimada...
seguridad costos semáforo estándar vs. semáforo led  sistema tradicional de bombilla nuevo sistema de leds efecto &quot;fa...
costos semáforo estándar vs. semáforo led  sistema tradicional de bombilla nuevo sistema de leds mantenimiento Limpieza an...
costos semáforo estándar vs. semáforo led  sistema tradicional de bombilla nuevo sistema de leds coste energético Hipótesi...
coste mantenimiento Los costos han sido deducidos por la media de los datos provistos por algunas empresas para el manteni...
gracias por su atención METR OLIGHT   |  Incorporación de nuevas tecnologías a los equipos  de regulación de tráfico Motri...

gracias por su atención METROLIGHT  |  Incorporación de nuevas tecnologías a los equipos  de regulación de tráfico Motril,...
