Metales Ferrosos

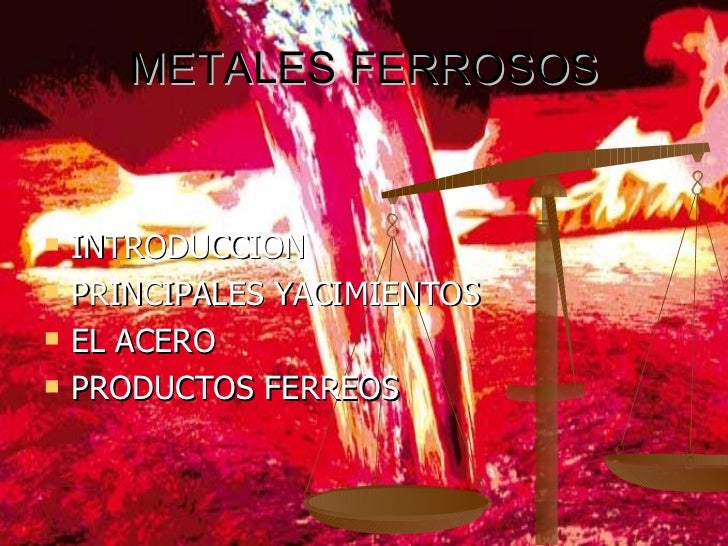

  1. 1. METALES FERROSOS <ul><li>INTRODUCCION </li></ul><ul><li>PRINCIPALES YACIMIENTOS </li></ul><ul><li>EL ACERO </li></ul><ul><li>PRODUCTOS FERREOS </li></ul>
  2. 2. Introducción <ul><li>¿Qué son? </li></ul><ul><li>Utilización </li></ul><ul><li>Obtención del hierro </li></ul><ul><li>Tratamiento del hierro </li></ul>
  3. 3. MINERAL OXIDOS CARBONATO MAGNETITA HEMATITES LIMONITAS SIDERITA HEMATITES ROJA OLIGISTO HEMATITES PARDA OCRES 70% PUREZA FERREA 72.4% PUREZA FERREA 60% PUREZA FERREA 48.2% PUREZA FERREA
  4. 5. Obtención del acero: la siderurgia <ul><li>¿Qué es la siderurgia? </li></ul><ul><li>Materias primas necesarias ( carga) </li></ul><ul><li>Obtención del carbón coque </li></ul><ul><li>El Alto Horno </li></ul>
  5. 6. Preparación de la carga
  6. 7. Obtención del carbón choque <ul><li>Utilidad carbono choque: </li></ul><ul><li>Producir calor necesario para fundir metal. </li></ul><ul><li>Soportar las cargas dentro del alto horno. </li></ul><ul><li>Producir gas reductor para transformar óxidos en arrabio. </li></ul><ul><li>Permeabilidad a la carga del horno alto y facilitar paso de gas. </li></ul>
  7. 9. Obtención del acero a partir de la chatarra <ul><li>Es necesaria la aportación de fundentes* y ferroaleaciones que aportan nuevas propiedades a los aceros. </li></ul><ul><li>Necesitan fundirse en hornos especiales ( horno eléctrico). </li></ul>
  8. 10. Horno Eléctrico <ul><li>¿Qué es? </li></ul><ul><li>Características principales </li></ul><ul><li>Materia empleada </li></ul><ul><li>Funcionamiento </li></ul>
  9. 11. Colada de Acero <ul><li>Colada Convencional. </li></ul><ul><li>Colada Sobre Lingoteras. </li></ul><ul><li>Colada Continua . </li></ul>
  10. 12. Colada Convencional <ul><li>Consiste en verter el acero liquido sobre moldes con forma de la pieza que se quiere obtener. Posterior mente se deja solidificar el metal y luego se extrae la pieza. </li></ul>
  11. 13. Colada Sobre Lingoteras <ul><li>Aquí el acero liquido se introduce en el interior de lingoteras. Una vez solidificado, el acero se extrae y se almacena hasta que se vaya a utilizar. </li></ul><ul><li>El relleno de las lingoteras se puede realizar de dos formas: </li></ul><ul><ul><ul><li>De manera directa </li></ul></ul></ul><ul><ul><ul><li>Mediante Sifón </li></ul></ul></ul>
  12. 14. Colada Continua <ul><li>Se llama colada continua porque el acero sale a través del molde sin interrupción. </li></ul><ul><li>Ventajas que aporta la colada continua son : </li></ul><ul><ul><ul><li>Eliminación de gastos. </li></ul></ul></ul><ul><ul><ul><li>Reducción de energía. </li></ul></ul></ul><ul><ul><ul><li>Menos mano de obra. </li></ul></ul></ul>
  13. 15. Productos Férreos <ul><li>Se llaman productos ferrosos o férreos aquellos que se derivan del hierro, siendo este el elemento predominante. </li></ul>
  14. 16. Clasificación de los productos Férreos <ul><li>Hierros : Es el producto siderúrgico obtenido industrialmente, cuyo porcentaje de hierro varía desde el 99,90 hasta el 99,99% . </li></ul><ul><li>Aceros : Son aleaciones de hierro-carbono, cuyo porcentaje de carbono oscila entre el 0,03 y el 1,76% . </li></ul>
  15. 17. Clasificación de los aceros <ul><li>Aceros no aleados : Cuando el porcentaje de los elementos químicos que intervienen en la aleación esta por debajo del máximo indicado. </li></ul><ul><li>Aceros aleados o aceros especiales : Confine mas elementos a parte del carbón. </li></ul>
  16. 18. Presentación comercial del acero <ul><li>Barras : Se obtiene por laminación en caliente/frío. </li></ul><ul><li>Perfiles : Se obtiene por laminación. </li></ul><ul><li>Palastros : Son chapas laminadas, cuyas medidas oscilan entre 1 x 2 y 3 x 3 metros. </li></ul>
  17. 19. Fundiciones <ul><li>Es una aleación de hierro-carbono, pudiendo contener otros elementos, en la que el contenido de carbono esta entre el 1,76% y 6,67%. </li></ul>
  18. 20. Clasificación de funciones <ul><li>Funciones ordinarias: </li></ul><ul><ul><ul><li>Fundición blanca </li></ul></ul></ul><ul><ul><ul><li>Fundición gris </li></ul></ul></ul><ul><ul><ul><li>Fundición atruchada </li></ul></ul></ul><ul><li>Funciones aleadas </li></ul><ul><li>Funciones especiales </li></ul>
  19. 21. Video de obtención del acero
  20. 22. Fin

×
