PEMBAHASAN SOLUSI SOAL UKK SMK TKJ PAKET 2 TAHUN 2017
PEMBAHASAN SOLUSI SOAL UJIAN ...
copyright 2017 www.iputuhariyadi.net 2
PEMBAHASAN SOLUSI SOAL UKK SMK TKJ PAKET 2 TAHUN 2017
Ether2 192.168.100.1 255.255....
copyright 2017 www.iputuhariyadi.net 3
PEMBAHASAN SOLUSI SOAL UKK SMK TKJ PAKET 2 TAHUN 2017

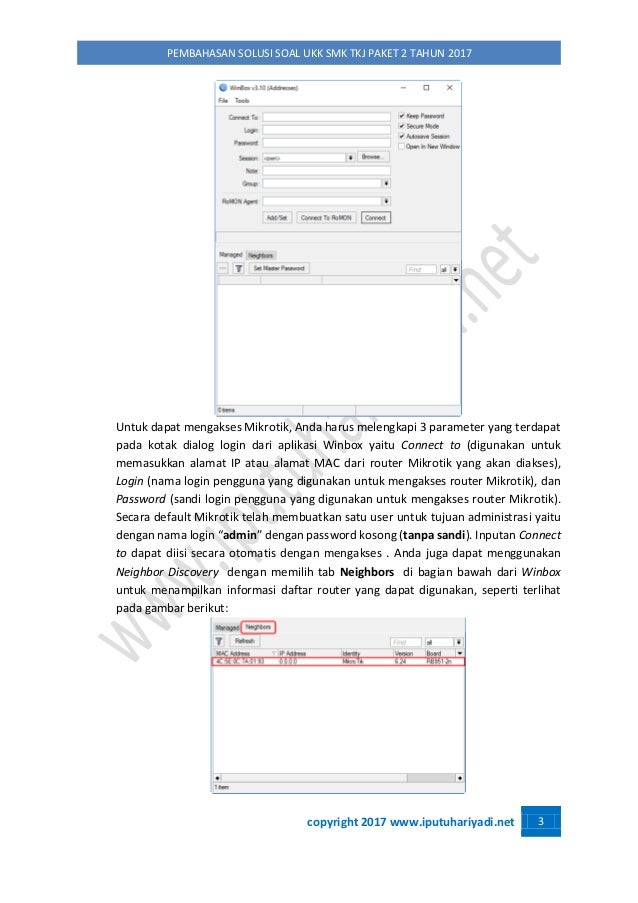

Untuk dapat mengakses Mikroti...
copyright 2017 www.iputuhariyadi.net 4
PEMBAHASAN SOLUSI SOAL UKK SMK TKJ PAKET 2 TAHUN 2017
Dari daftar router yang ditem...
copyright 2017 www.iputuhariyadi.net 5
PEMBAHASAN SOLUSI SOAL UKK SMK TKJ PAKET 2 TAHUN 2017

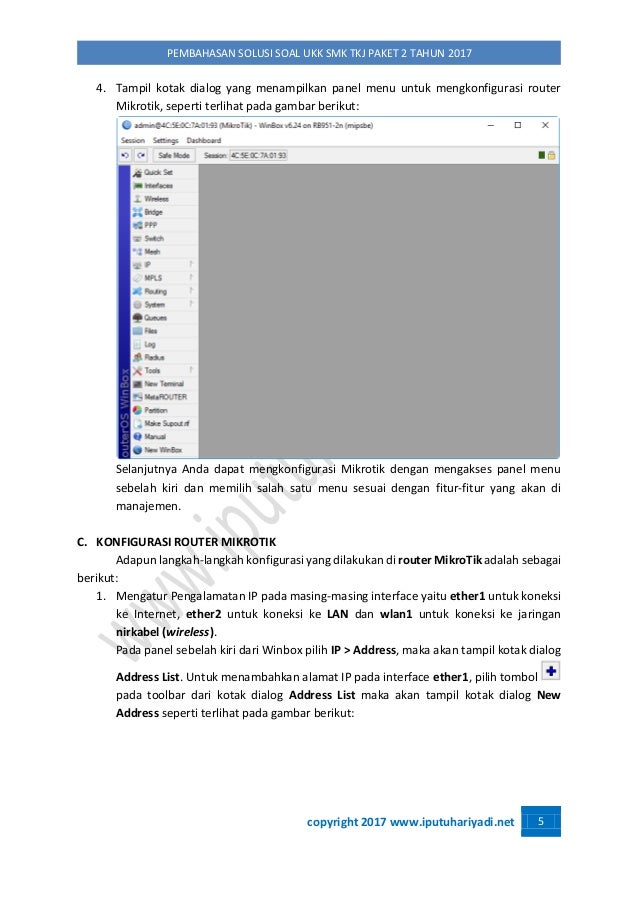

4. Tampil kotak dialog yang m...
copyright 2017 www.iputuhariyadi.net 6
PEMBAHASAN SOLUSI SOAL UKK SMK TKJ PAKET 2 TAHUN 2017
Terdapat beberapa parameter y...
copyright 2017 www.iputuhariyadi.net 7
PEMBAHASAN SOLUSI SOAL UKK SMK TKJ PAKET 2 TAHUN 2017

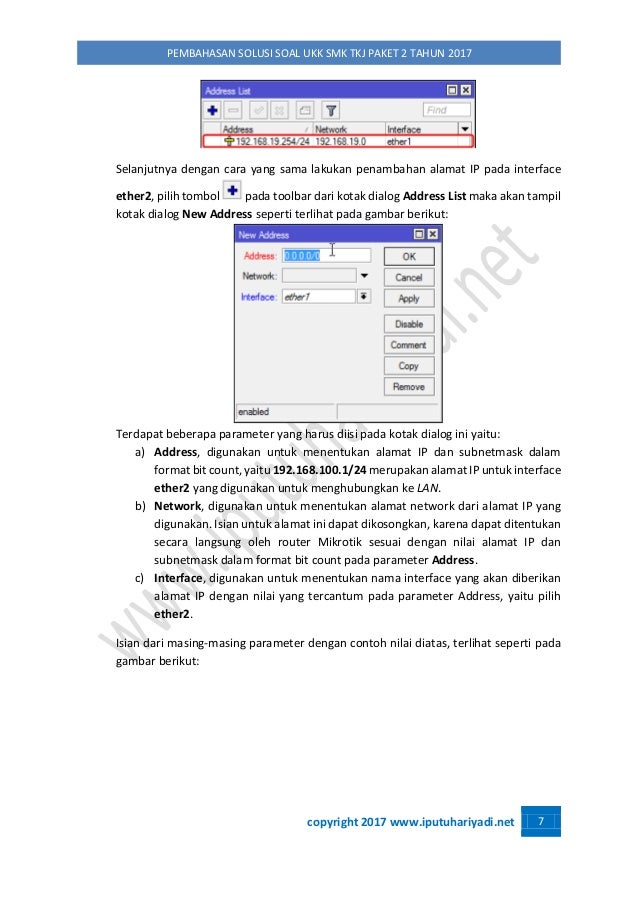

Selanjutnya dengan cara yang ...
copyright 2017 www.iputuhariyadi.net 8
PEMBAHASAN SOLUSI SOAL UKK SMK TKJ PAKET 2 TAHUN 2017
Untuk menyimpan perubahan kli...
copyright 2017 www.iputuhariyadi.net 9
PEMBAHASAN SOLUSI SOAL UKK SMK TKJ PAKET 2 TAHUN 2017

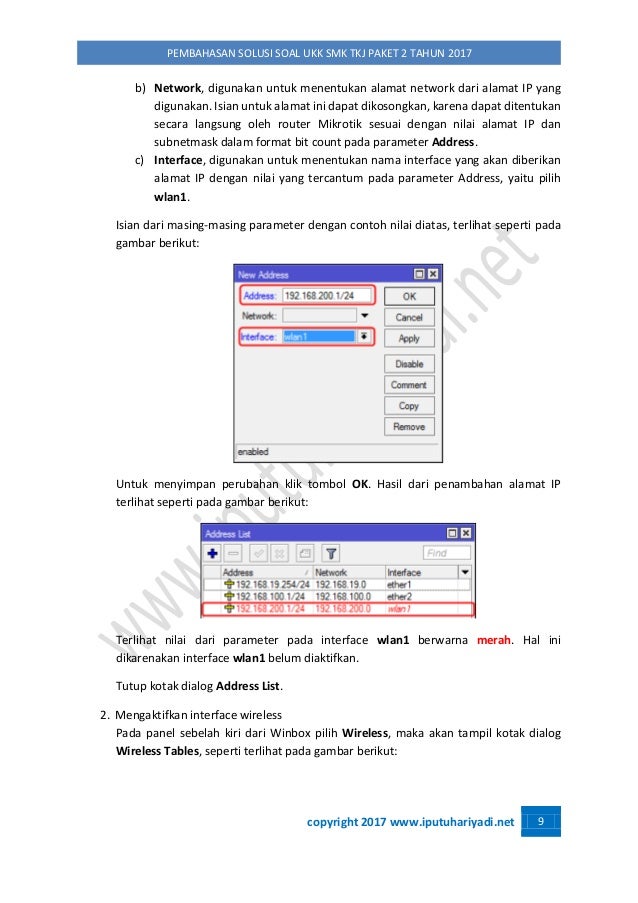

b) Network, digunakan untuk m...
copyright 2017 www.iputuhariyadi.net 10
PEMBAHASAN SOLUSI SOAL UKK SMK TKJ PAKET 2 TAHUN 2017

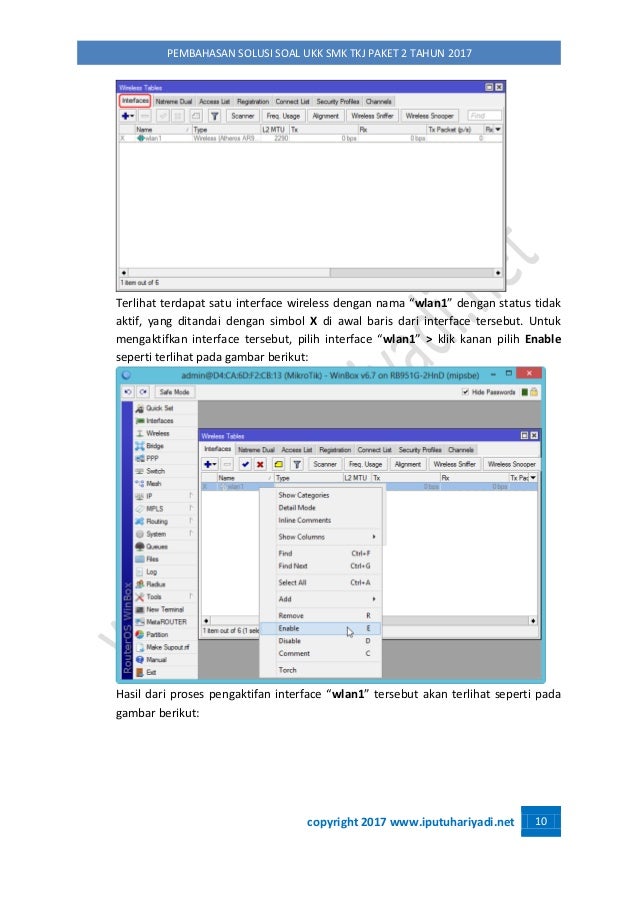

Terlihat terdapat satu inter...
copyright 2017 www.iputuhariyadi.net 11
PEMBAHASAN SOLUSI SOAL UKK SMK TKJ PAKET 2 TAHUN 2017

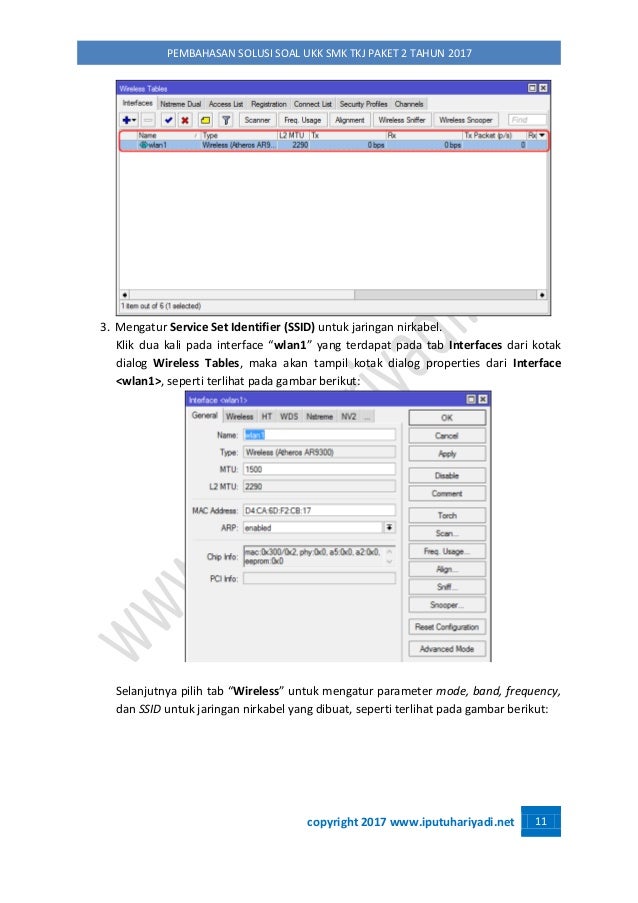

3. Mengatur Service Set Iden...
copyright 2017 www.iputuhariyadi.net 12
PEMBAHASAN SOLUSI SOAL UKK SMK TKJ PAKET 2 TAHUN 2017
Keterangan parameter:
a) Mod...
copyright 2017 www.iputuhariyadi.net 13
PEMBAHASAN SOLUSI SOAL UKK SMK TKJ PAKET 2 TAHUN 2017
Terdapat beberapa parameter ...
copyright 2017 www.iputuhariyadi.net 14
PEMBAHASAN SOLUSI SOAL UKK SMK TKJ PAKET 2 TAHUN 2017

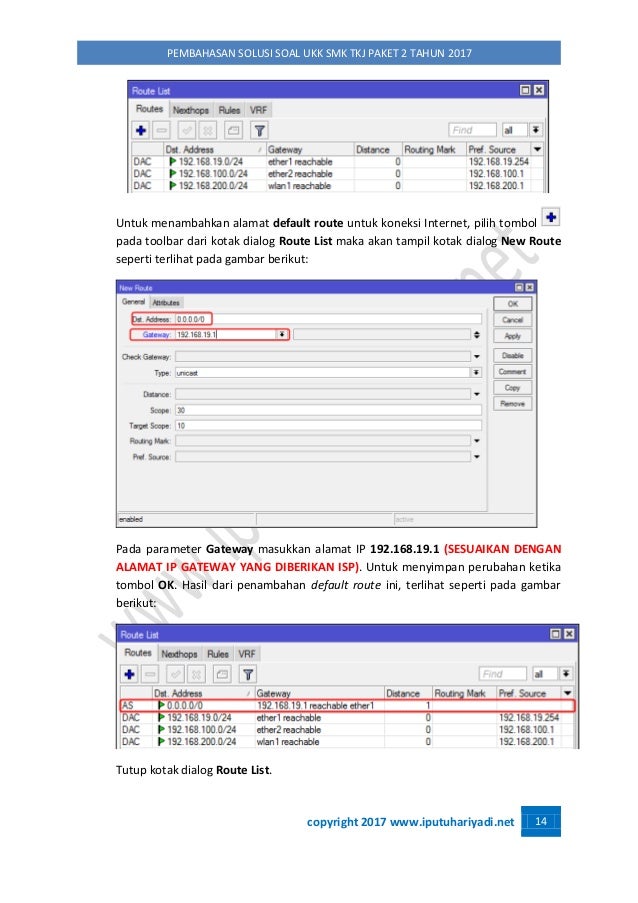

Untuk menambahkan alamat def...
copyright 2017 www.iputuhariyadi.net 15
PEMBAHASAN SOLUSI SOAL UKK SMK TKJ PAKET 2 TAHUN 2017

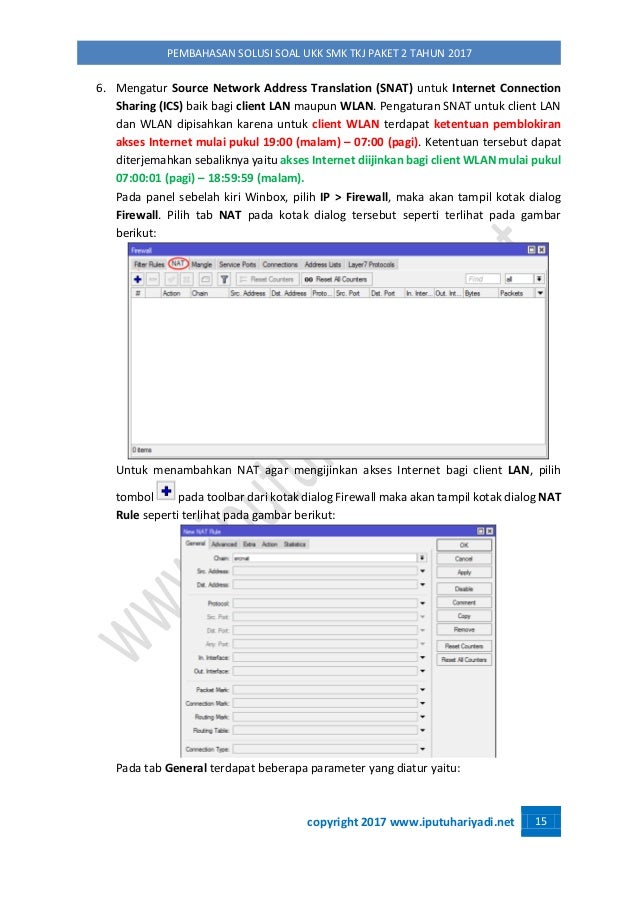

6. Mengatur Source Network A...
copyright 2017 www.iputuhariyadi.net 16
PEMBAHASAN SOLUSI SOAL UKK SMK TKJ PAKET 2 TAHUN 2017

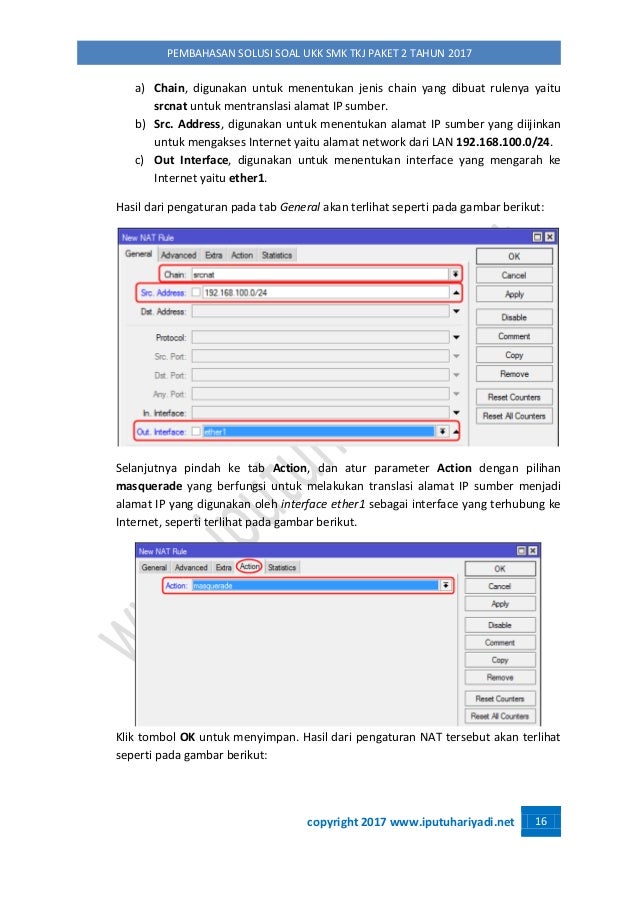

a) Chain, digunakan untuk me...
copyright 2017 www.iputuhariyadi.net 17
PEMBAHASAN SOLUSI SOAL UKK SMK TKJ PAKET 2 TAHUN 2017
Selanjutnya dengan cara yang...
copyright 2017 www.iputuhariyadi.net 18
PEMBAHASAN SOLUSI SOAL UKK SMK TKJ PAKET 2 TAHUN 2017

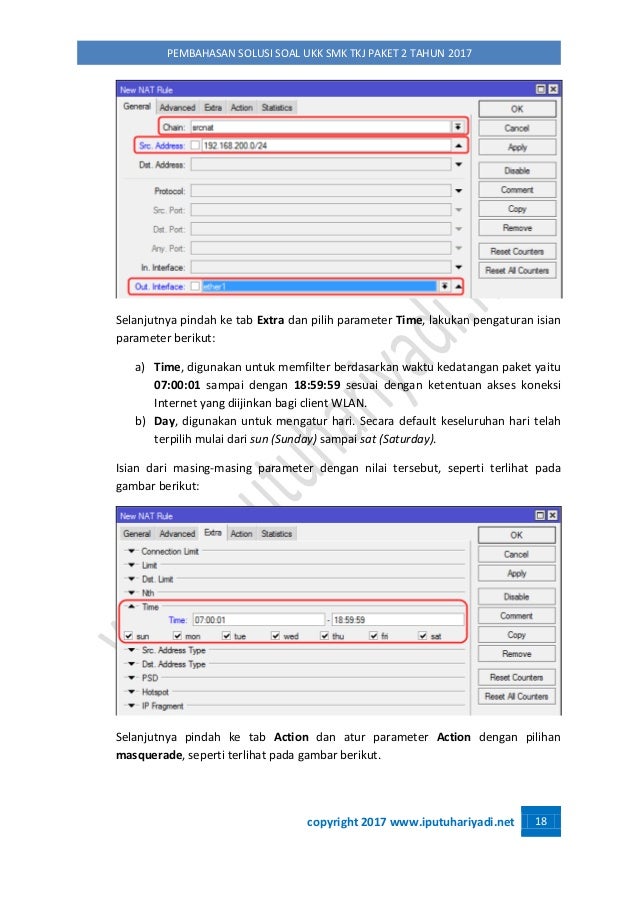

Selanjutnya pindah ke tab Ex...
copyright 2017 www.iputuhariyadi.net 19
PEMBAHASAN SOLUSI SOAL UKK SMK TKJ PAKET 2 TAHUN 2017

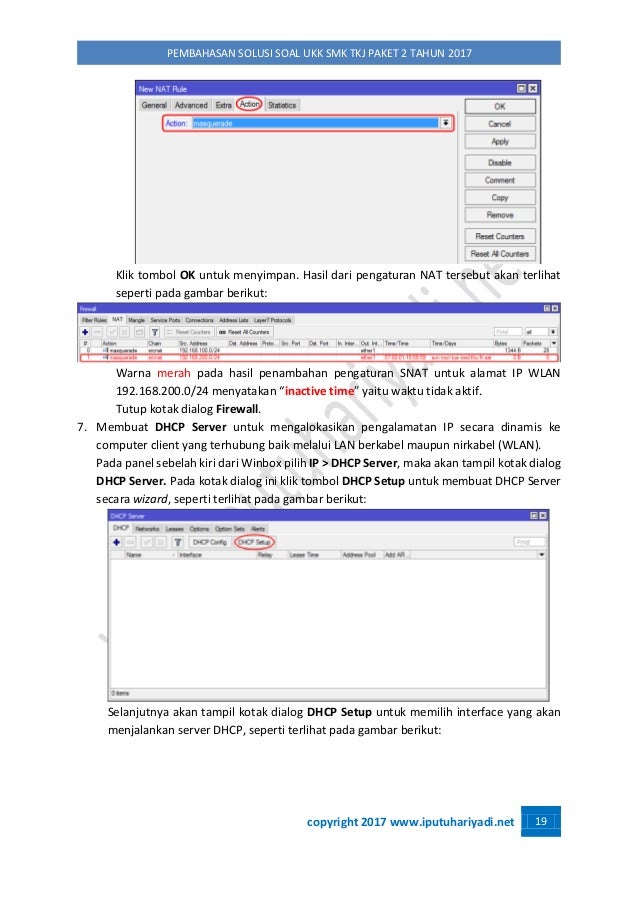

Klik tombol OK untuk menyimp...
copyright 2017 www.iputuhariyadi.net 20
PEMBAHASAN SOLUSI SOAL UKK SMK TKJ PAKET 2 TAHUN 2017

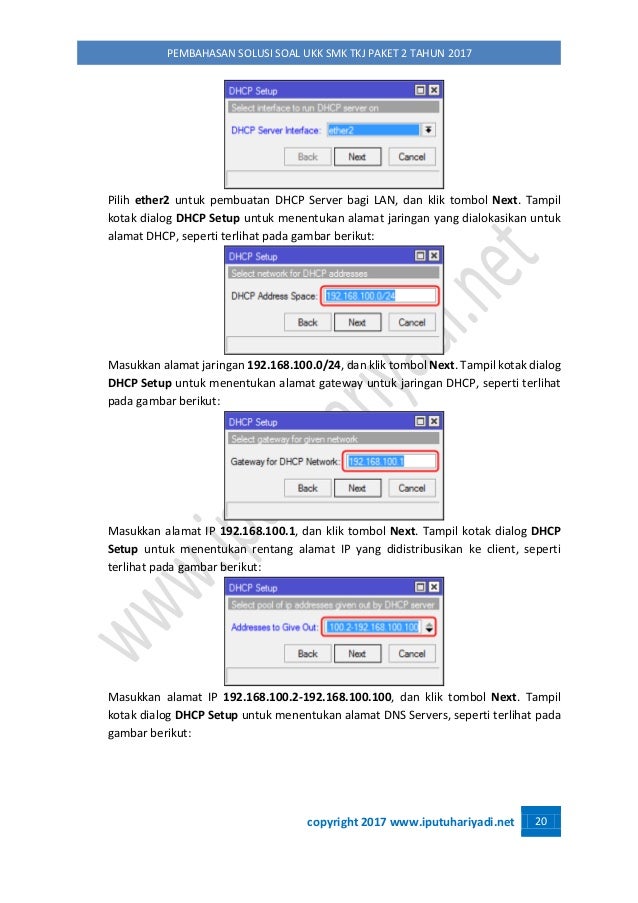

Pilih ether2 untuk pembuatan...
copyright 2017 www.iputuhariyadi.net 21
PEMBAHASAN SOLUSI SOAL UKK SMK TKJ PAKET 2 TAHUN 2017
Masukkan alamat IP dari rout...
copyright 2017 www.iputuhariyadi.net 22
PEMBAHASAN SOLUSI SOAL UKK SMK TKJ PAKET 2 TAHUN 2017

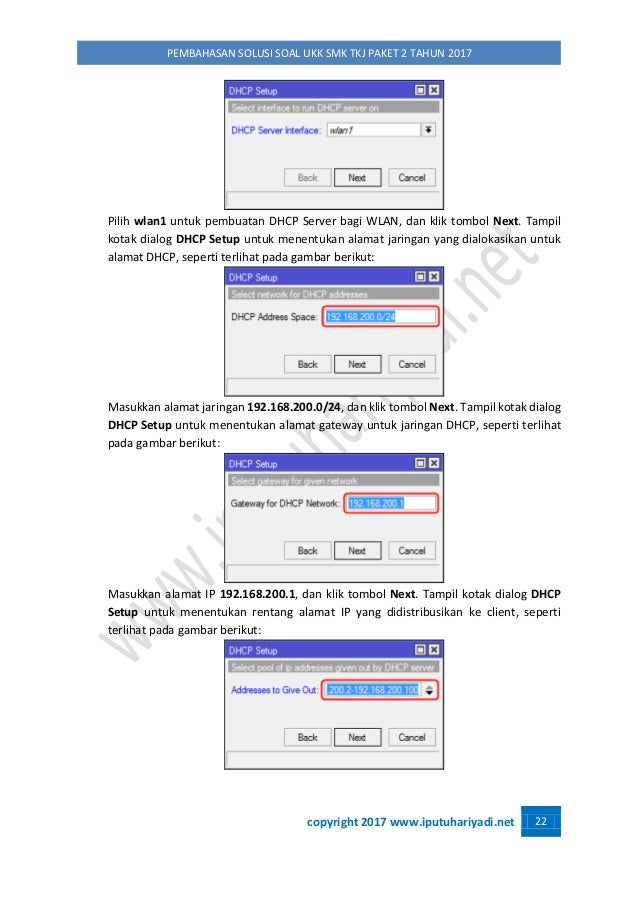

Pilih wlan1 untuk pembuatan ...
copyright 2017 www.iputuhariyadi.net 23
PEMBAHASAN SOLUSI SOAL UKK SMK TKJ PAKET 2 TAHUN 2017

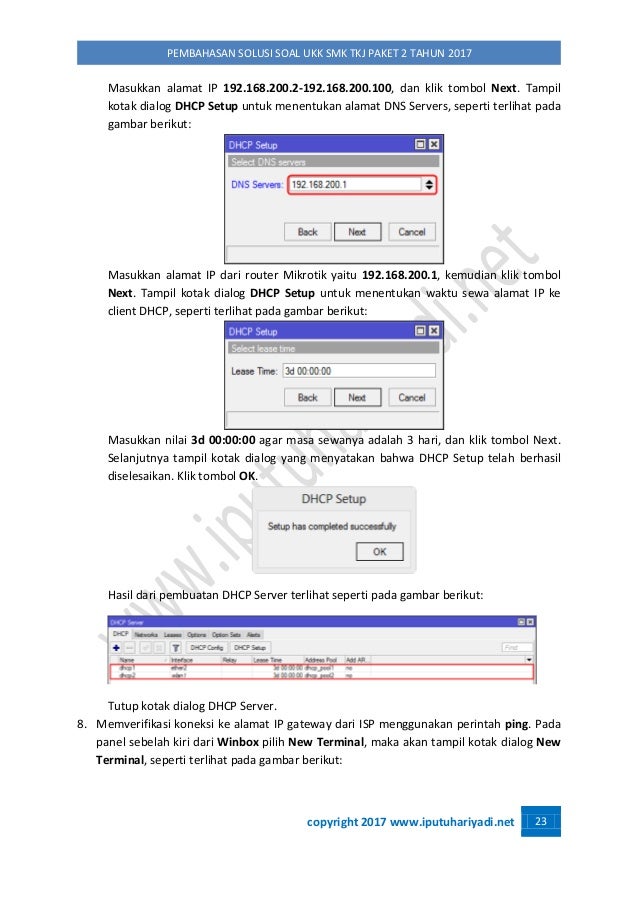

Masukkan alamat IP 192.168.2...
copyright 2017 www.iputuhariyadi.net 24
PEMBAHASAN SOLUSI SOAL UKK SMK TKJ PAKET 2 TAHUN 2017

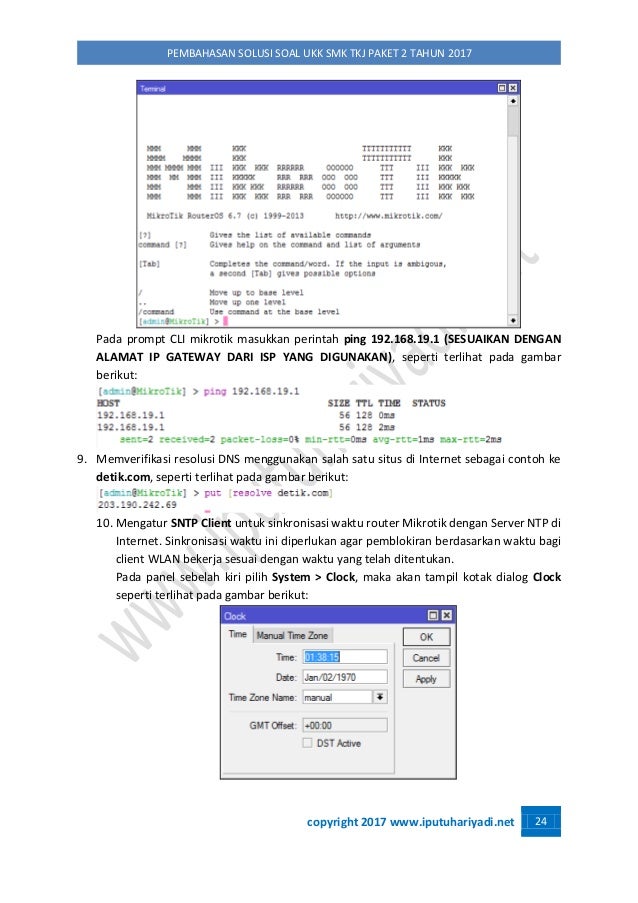

Pada prompt CLI mikrotik mas...
copyright 2017 www.iputuhariyadi.net 25
PEMBAHASAN SOLUSI SOAL UKK SMK TKJ PAKET 2 TAHUN 2017
Pada kotak dialog Clock tab ...
copyright 2017 www.iputuhariyadi.net 26
PEMBAHASAN SOLUSI SOAL UKK SMK TKJ PAKET 2 TAHUN 2017
Klik tombol OK untuk menyimp...
copyright 2017 www.iputuhariyadi.net 27
PEMBAHASAN SOLUSI SOAL UKK SMK TKJ PAKET 2 TAHUN 2017

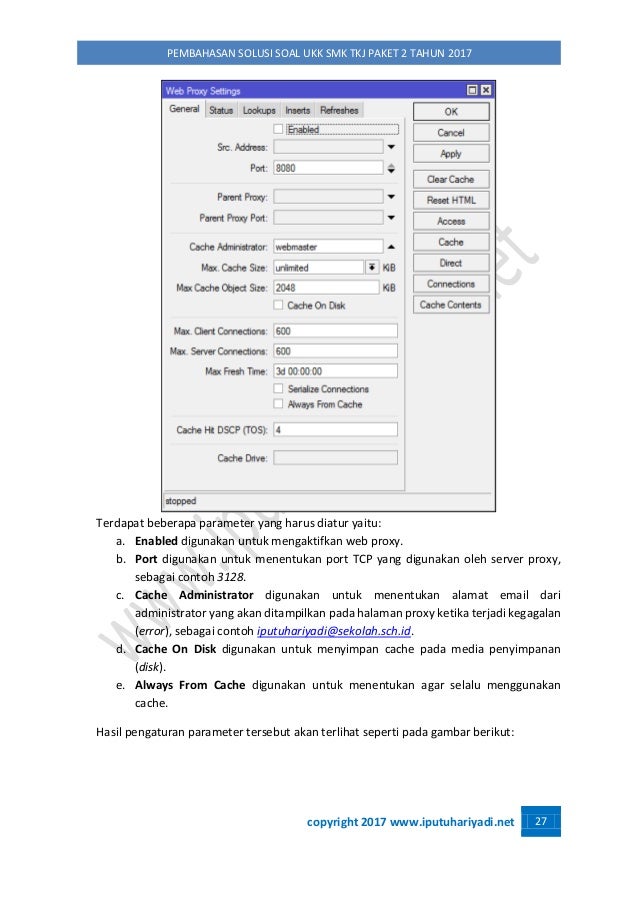

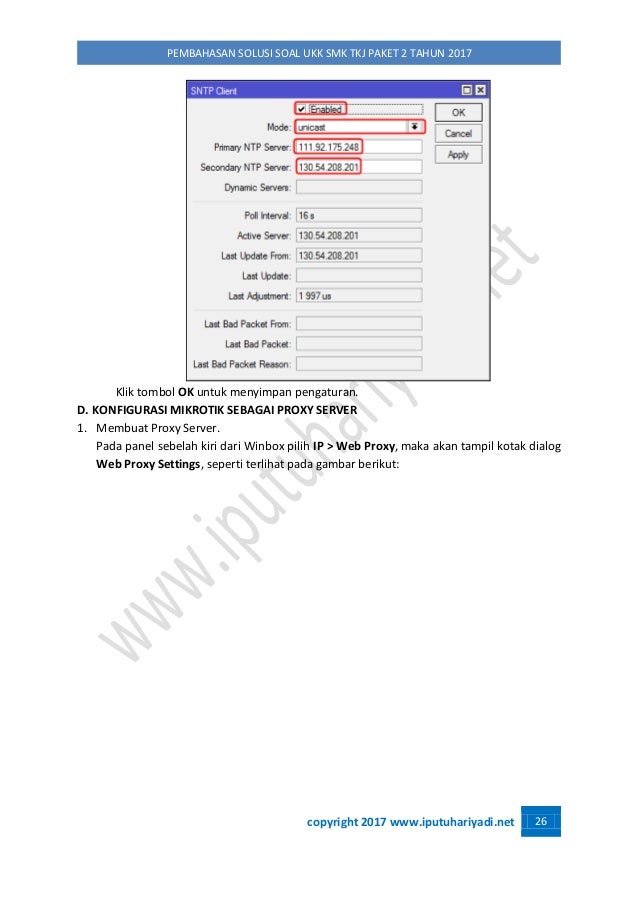

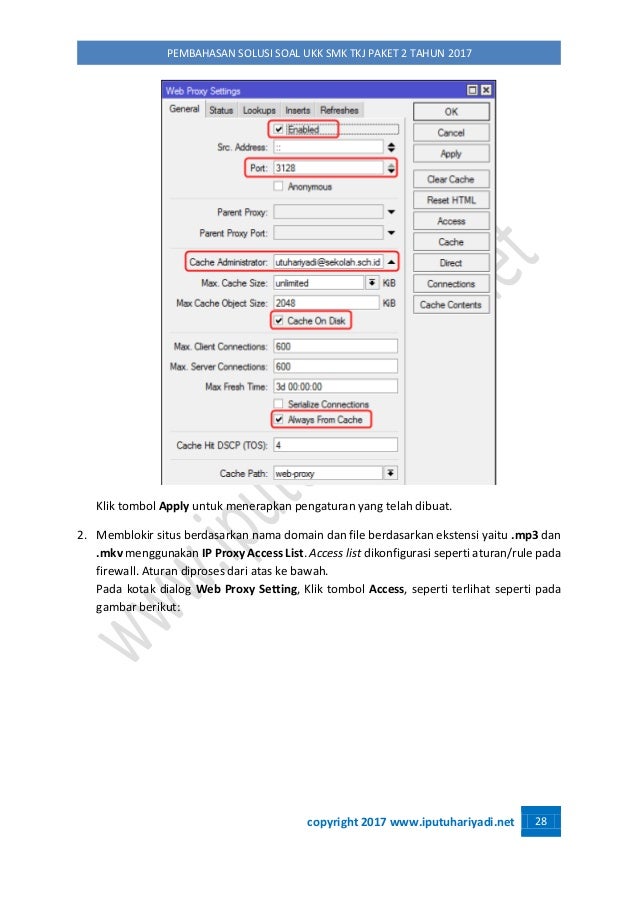

Terdapat beberapa parameter ...
copyright 2017 www.iputuhariyadi.net 28
PEMBAHASAN SOLUSI SOAL UKK SMK TKJ PAKET 2 TAHUN 2017
Klik tombol Apply untuk mene...
copyright 2017 www.iputuhariyadi.net 29
PEMBAHASAN SOLUSI SOAL UKK SMK TKJ PAKET 2 TAHUN 2017
Tampil kotak dialog Web Prox...
copyright 2017 www.iputuhariyadi.net 30
PEMBAHASAN SOLUSI SOAL UKK SMK TKJ PAKET 2 TAHUN 2017

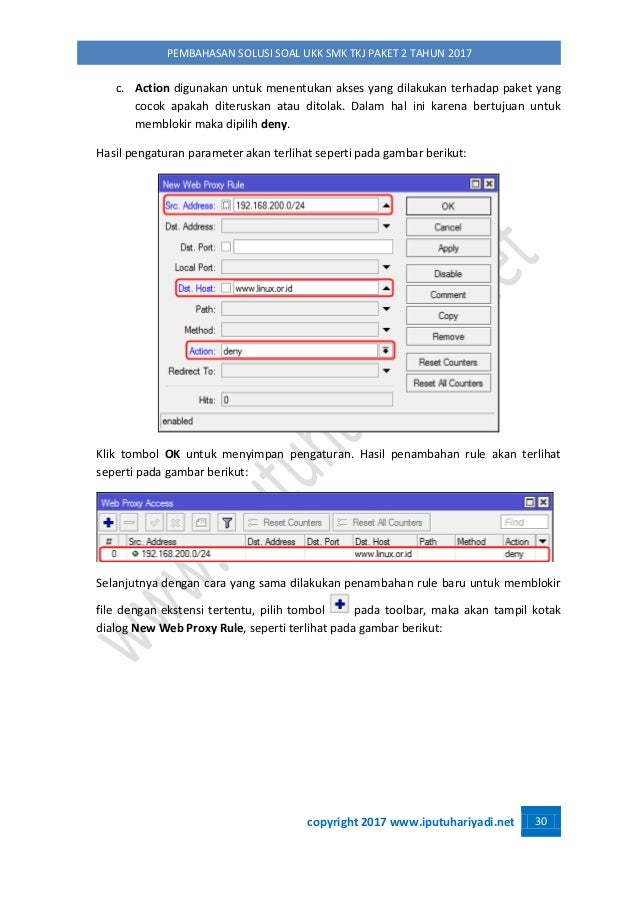

c. Action digunakan untuk me...
copyright 2017 www.iputuhariyadi.net 31
PEMBAHASAN SOLUSI SOAL UKK SMK TKJ PAKET 2 TAHUN 2017

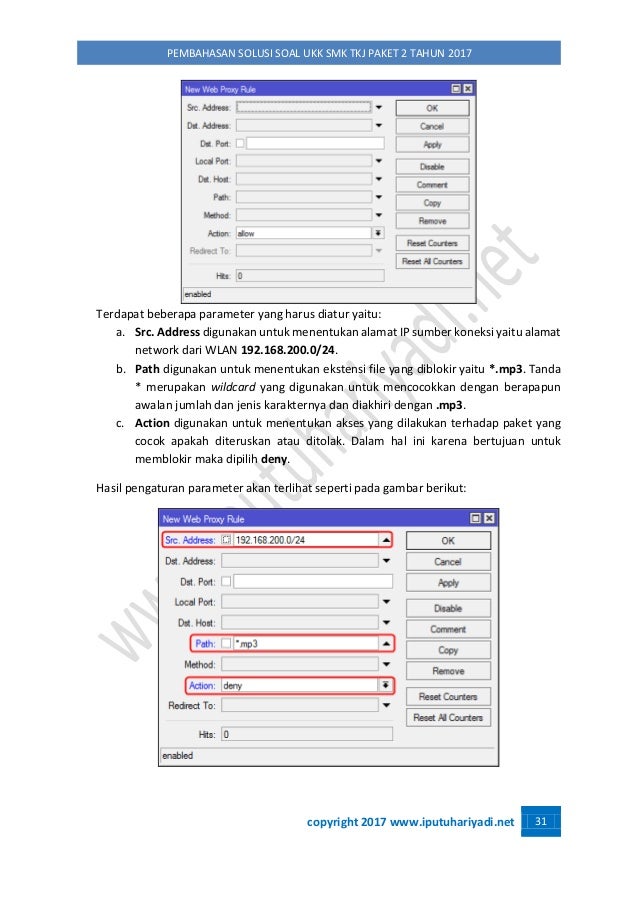

Terdapat beberapa parameter ...
copyright 2017 www.iputuhariyadi.net 32
PEMBAHASAN SOLUSI SOAL UKK SMK TKJ PAKET 2 TAHUN 2017
Klik tombol OK untuk menyimp...
copyright 2017 www.iputuhariyadi.net 33
PEMBAHASAN SOLUSI SOAL UKK SMK TKJ PAKET 2 TAHUN 2017
Klik tombol OK untuk menyimp...
copyright 2017 www.iputuhariyadi.net 34
PEMBAHASAN SOLUSI SOAL UKK SMK TKJ PAKET 2 TAHUN 2017
Untuk menambahkan DNAT baru ...
copyright 2017 www.iputuhariyadi.net 35
PEMBAHASAN SOLUSI SOAL UKK SMK TKJ PAKET 2 TAHUN 2017
Selanjutnya pindah ke tab Ac...
copyright 2017 www.iputuhariyadi.net 36
PEMBAHASAN SOLUSI SOAL UKK SMK TKJ PAKET 2 TAHUN 2017

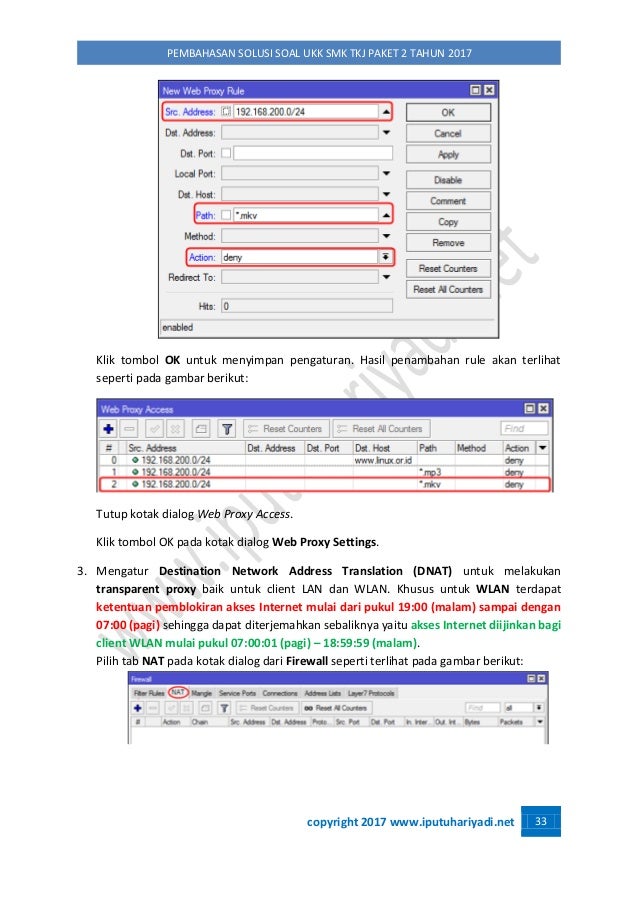

pukul 07:00:01 (pagi) sampai...
copyright 2017 www.iputuhariyadi.net 37
PEMBAHASAN SOLUSI SOAL UKK SMK TKJ PAKET 2 TAHUN 2017
a) Time, digunakan untuk mem...
copyright 2017 www.iputuhariyadi.net 38
PEMBAHASAN SOLUSI SOAL UKK SMK TKJ PAKET 2 TAHUN 2017

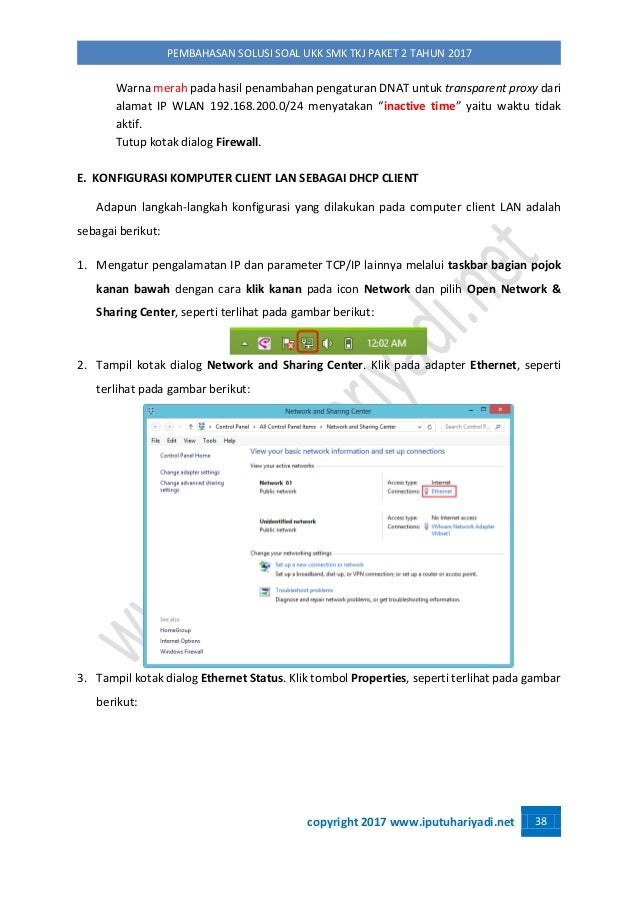

Warna merah pada hasil penam...
copyright 2017 www.iputuhariyadi.net 39
PEMBAHASAN SOLUSI SOAL UKK SMK TKJ PAKET 2 TAHUN 2017
4. Tampil kotak dialog Ether...
copyright 2017 www.iputuhariyadi.net 40
PEMBAHASAN SOLUSI SOAL UKK SMK TKJ PAKET 2 TAHUN 2017
Klik tombol OK > OK > OK > C...
copyright 2017 www.iputuhariyadi.net 41
PEMBAHASAN SOLUSI SOAL UKK SMK TKJ PAKET 2 TAHUN 2017

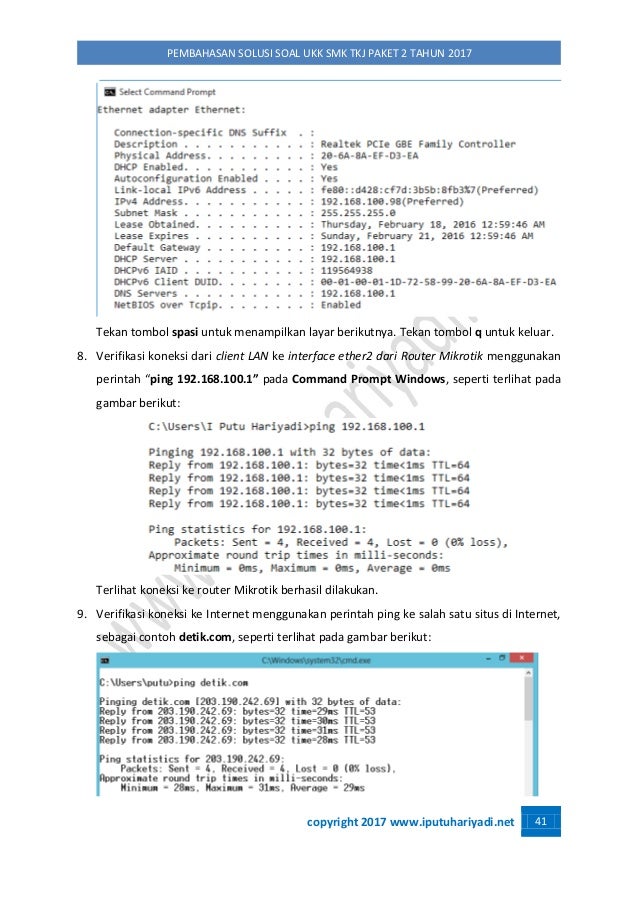

Tekan tombol spasi untuk men...
copyright 2017 www.iputuhariyadi.net 42
PEMBAHASAN SOLUSI SOAL UKK SMK TKJ PAKET 2 TAHUN 2017

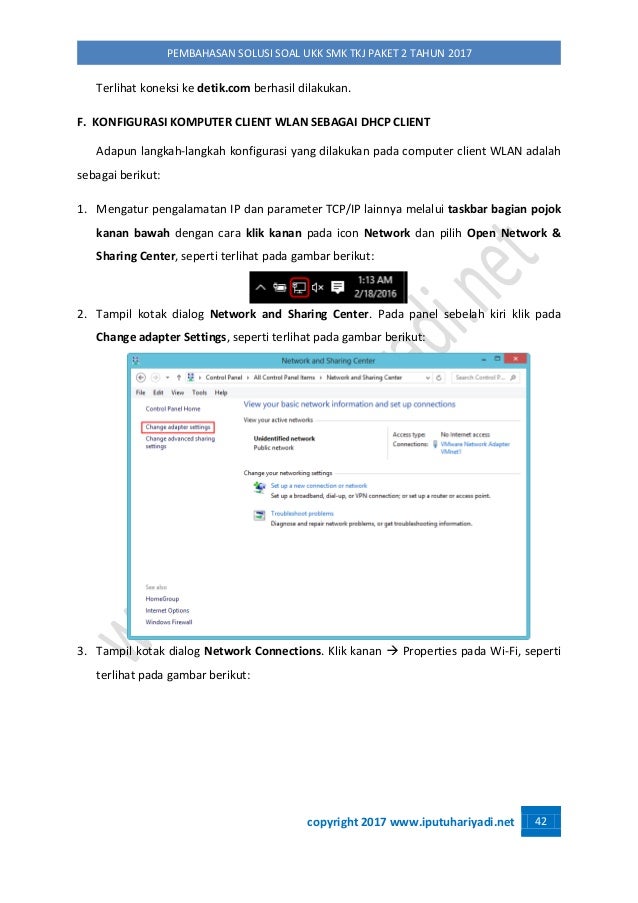

Terlihat koneksi ke detik.co...
copyright 2017 www.iputuhariyadi.net 43
PEMBAHASAN SOLUSI SOAL UKK SMK TKJ PAKET 2 TAHUN 2017
4. Tampil kotak dialog Wi-Fi...
copyright 2017 www.iputuhariyadi.net 44
PEMBAHASAN SOLUSI SOAL UKK SMK TKJ PAKET 2 TAHUN 2017

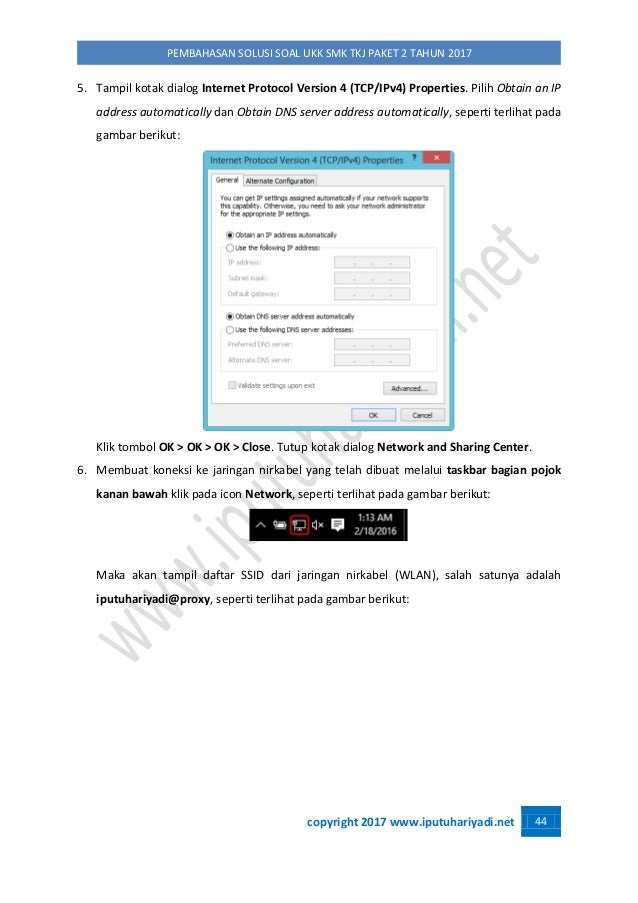

5. Tampil kotak dialog Inter...
copyright 2017 www.iputuhariyadi.net 45
PEMBAHASAN SOLUSI SOAL UKK SMK TKJ PAKET 2 TAHUN 2017

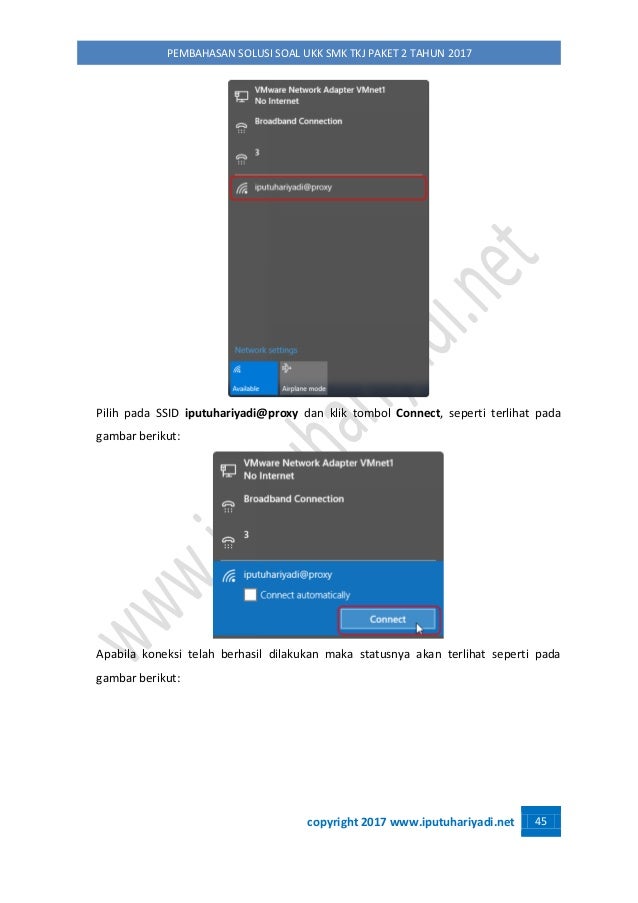

Pilih pada SSID iputuhariyad...
copyright 2017 www.iputuhariyadi.net 46
PEMBAHASAN SOLUSI SOAL UKK SMK TKJ PAKET 2 TAHUN 2017

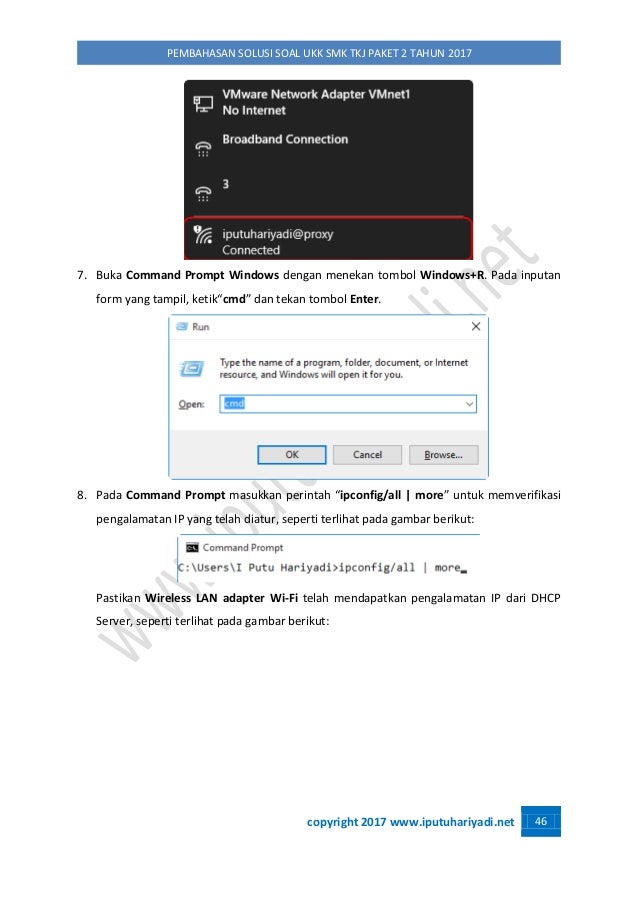

7. Buka Command Prompt Windo...
copyright 2017 www.iputuhariyadi.net 47
PEMBAHASAN SOLUSI SOAL UKK SMK TKJ PAKET 2 TAHUN 2017
Tekan tombol spasi untuk men...
copyright 2017 www.iputuhariyadi.net 48
PEMBAHASAN SOLUSI SOAL UKK SMK TKJ PAKET 2 TAHUN 2017

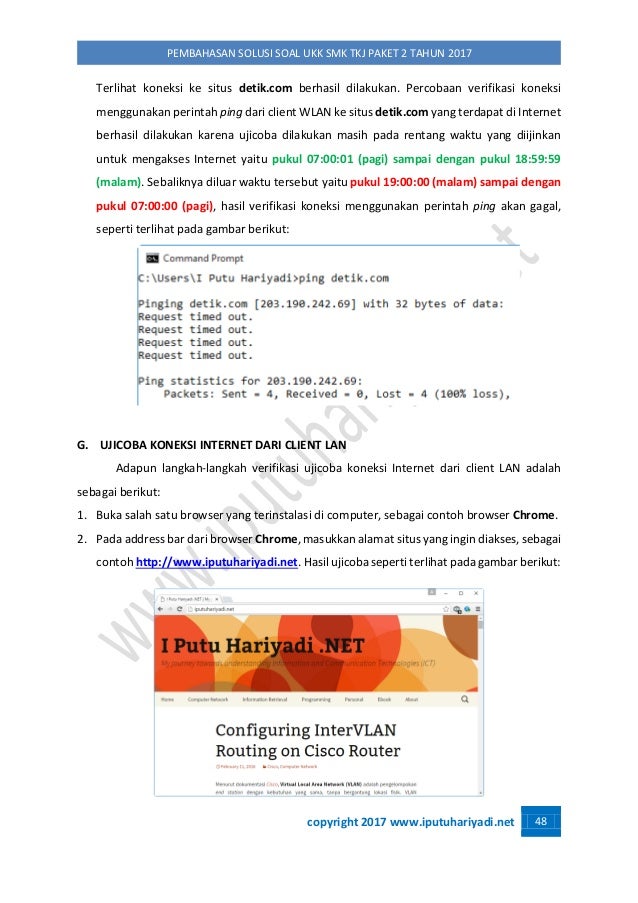

Terlihat koneksi ke situs de...
copyright 2017 www.iputuhariyadi.net 49
PEMBAHASAN SOLUSI SOAL UKK SMK TKJ PAKET 2 TAHUN 2017

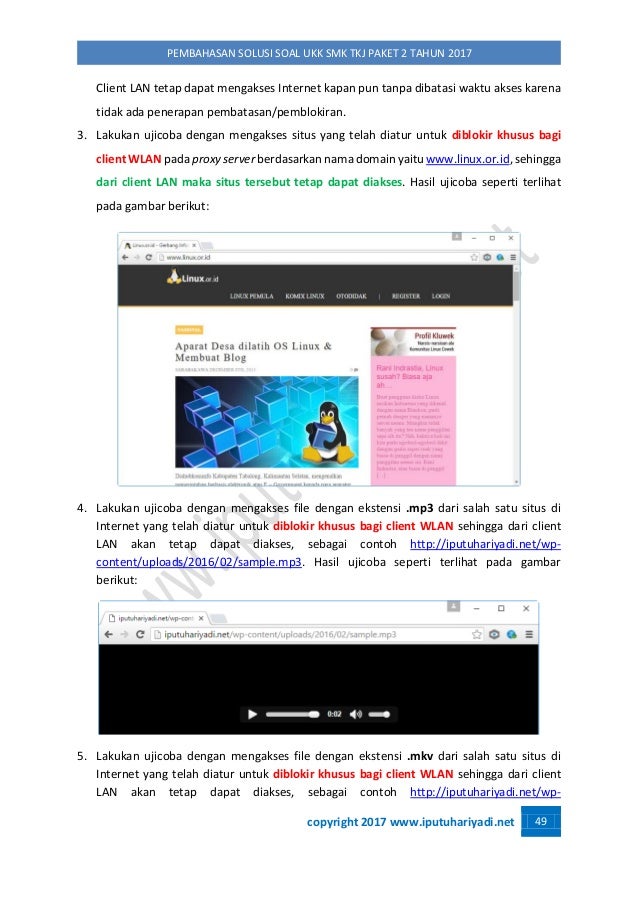

Client LAN tetap dapat menga...
copyright 2017 www.iputuhariyadi.net 50
PEMBAHASAN SOLUSI SOAL UKK SMK TKJ PAKET 2 TAHUN 2017
content/uploads/2016/02/samp...
copyright 2017 www.iputuhariyadi.net 51
PEMBAHASAN SOLUSI SOAL UKK SMK TKJ PAKET 2 TAHUN 2017
Client WLAN tetap dapat meng...
copyright 2017 www.iputuhariyadi.net 52
PEMBAHASAN SOLUSI SOAL UKK SMK TKJ PAKET 2 TAHUN 2017

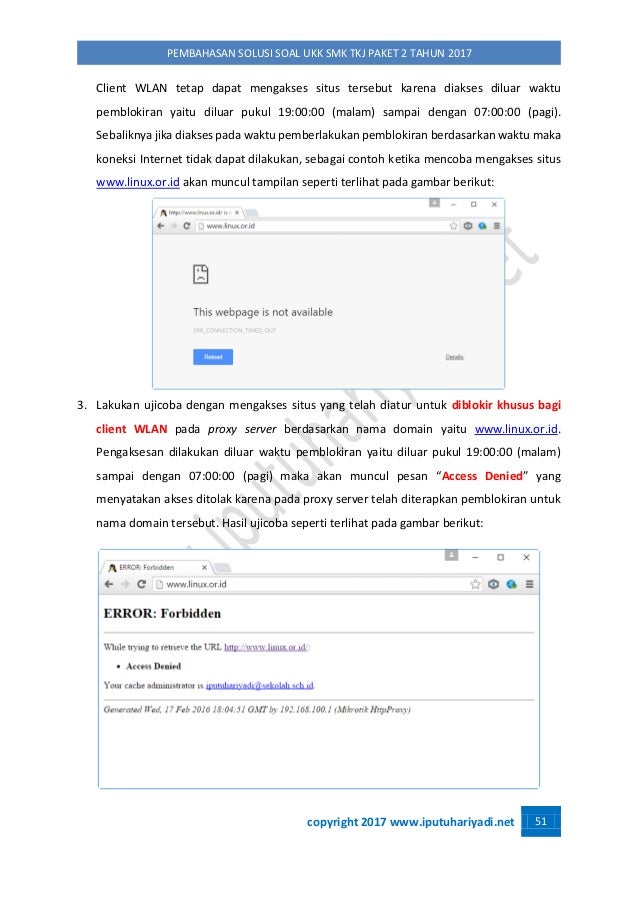

4. Lakukan ujicoba dengan me...
copyright 2017 www.iputuhariyadi.net 53
PEMBAHASAN SOLUSI SOAL UKK SMK TKJ PAKET 2 TAHUN 2017

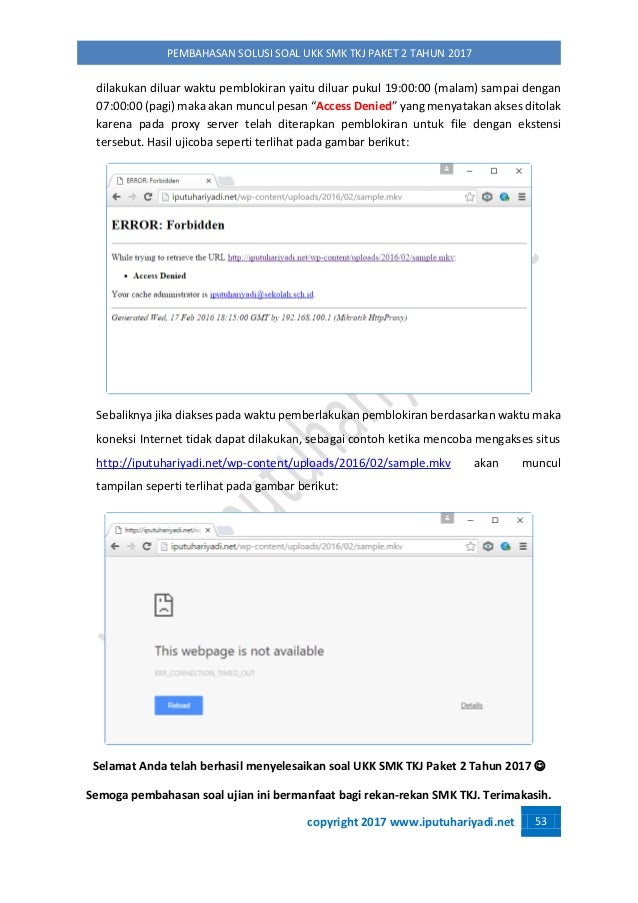

dilakukan diluar waktu pembl...
