Placa de caracteristicas pdf

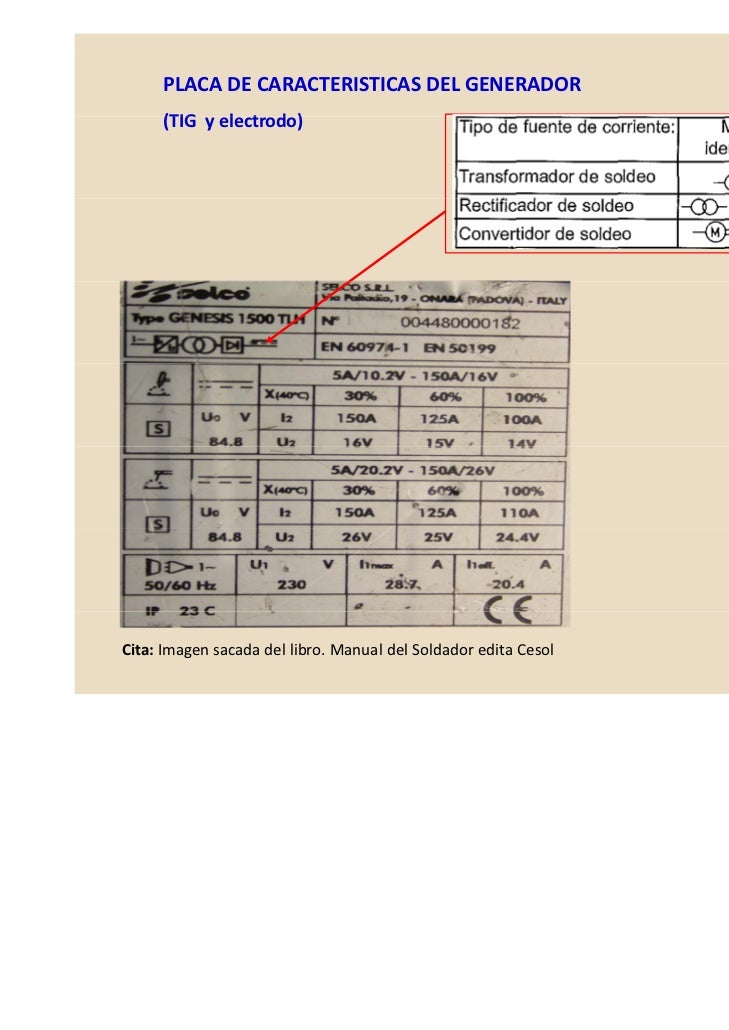

  1. 1. PLACA DE CARACTERISTICAS DEL GENERADOR (TIG  y electrodo) (TIG l t d )Cita: Imagen sacada del libro. Manual del Soldador edita Cesol
  2. 2. PLACA DE CARACTERISTICAS DEL GENERADOR (TIG  y electrodo) (TIG l t d )Cita: Imagen sacada del libro. Manual del Soldador edita Cesol
  3. 3. PLACA DE CARACTERISTICAS DEL GENERADOR La fuente de característica descendente es la que se utiliza en la  soldadura con electrodo y soldadura TIG. En las próximas  diapositivas explicaremos su funcionamiento y el por que de su  elección.Cita: Imagen sacada del libro. Manual del Soldador edita Cesol
  4. 4. EQUIPO DE SOLDADURA ELECTRICA “Característica descendente o Intensidad constante” Característica descendente o Intensidad constanteTensión  Intensidad
  5. 5. EQUIPO DE SOLDADURA ELECTRICA EQUIPO DE SOLDADURA ELECTRICA Tensión T ió Vº Tensión de vacío Intensidad cortocircuito Ic c Intensidad1º La maquina no esta en cortocircuito el voltímetro marca la tensión  q de vacío. 2º La maquina esta en cortocircuito la I es máxima y el V cero. 2º La maquina esta en cortocircuito la I es máxima y el V cero 3º El electrodo se separa V tensión de arco I la regulada.
  6. 6. EQUIPO DE SOLDADURA ELECTRICA Tensión de vacío. Tensión máxima que  suministra el generador. Esta se utiliza para facilitar  Vº Tensión  el cebado del electrodo. 50 0 Intensidad1º La maquina no esta en cortocircuito el voltímetro marca la tensión  de vacío la I cero.
  7. 7. EQUIPO DE SOLDADURA ELECTRICA Vº Tensión  Intensidad cortocircuito Ic c 0 Intensidad2º La maquina esta en cortocircuito (cebado del electrodo)la I es máxima y el V cero.
  8. 8. EQUIPO DE SOLDADURA ELECTRICA Long arco Long. arco Vº Tensión  4mm 3mm 30 V 2mm 25 VTensión de arco. Tensión que tiene la fuente cuando se esta tiene la fuente cuando se estasoldado esta varia según la longitud de arco. 98 I 100 I Intensidad 3º El electrodo se separa, V tensión de arco. I la regulada. Cuando el soldador  de forma natural  oscila la longitud de arco. la intensidad permanece casi constante, obteniendo un arco  estable Y una temperatura uniforme.
  9. 9. PLACA DE CARACTERISTICAS DEL GENERADORIntensidad minima y máximaEscala de amperaje de la maquinaE l d j d l i
  10. 10. PLACA DE CARACTERISTICAS DEL GENERADORTensión de vacío
  11. 11. PLACA DE CARACTERISTICAS DEL GENERADOR (TIG  y electrodo) (TIG l t d ) Intensidadminima y máxima ay á a Escala
  12. 12. PLACA DE CARACTERISTICAS DEL GENERADOR (TIG  y electrodo) (TIG l t d )Factor de Marcha.Es el porcentaje de tiempo que el generador de soldadura puede funcionar sin calentarse. 160 Amperios con un factor de marcha del 60%Significa  que la maquina a 160 amperios Significa que la maquina a 160 amperiossolo se puede utilizar 6 minutos de cada 10 minutos.
  13. 13. EQUIPO DE SOLDADURA ELECTRICAMaquina con una regulación X = 35% 170 Ade 40 170 a amperios X= 60% 150 A X= 100% 120 A FACTOR DE MARCHA 60 % 6 4 3 2 3 2 10 minutos 10 minutos TIEMPO DE SOLDEO
  14. 14. PLACA DE CARACTERISTICAS DEL GENERADOR (TIG  y electrodo) (TIG l t d )Frecuencia de la Corriente.
  15. 15. PLACA DE CARACTERISTICAS DEL GENERADOR (TIG  y electrodo) (TIG l t d )Voltaje de conexión.Voltaje de conexión.
  16. 16. PLACA DE CARACTERISTICAS DEL GENERADOR (TIG  y electrodo) (TIG l t d )Grado de protección. http://es.wikipedia.org/wiki/Grado_de_prot ecci%C3%B3n_IP
  17. 17. PLACA DE CARACTERISTICAS DEL GENERADOR (TIG  y electrodo) (TIG l t d )Consumos de energía g

×
