Nunung

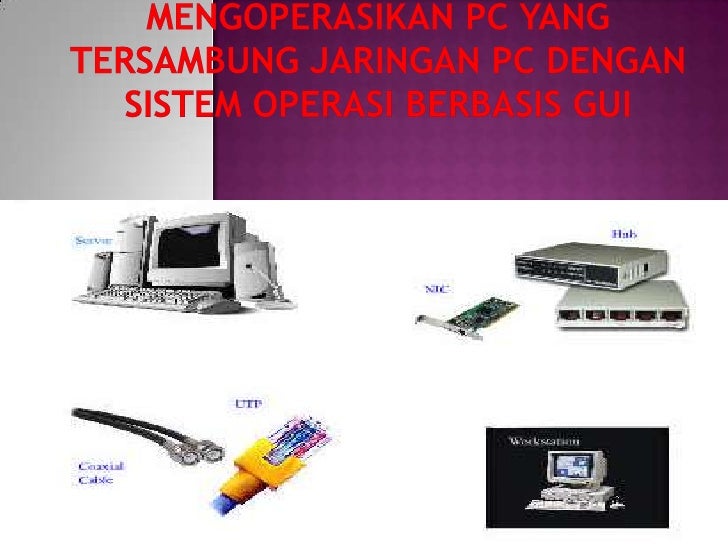

  1. 1.  Deskripsi Nama Modul : Mengoperasikan PC yang tersambung jaringan PC dengan sistem operasi berbasis GUI Kode Kompetensi : HDW.OPR.104.(1).A Ruang lingkup isi : · Men-cek koneksi (ketersambungan) PCpada jaringan komputer.· Menggunakan sumber daya bersama(resources-sharing) dengan PC yang tersambung ke jaringan, seperti: shared-folder, shared floppy drive, shared CD drive, shared printer, dan shared scanner.· Memutus sambungan layanan jaringan sebelum PC shutting-down.
  2. 2. 2.1 TujuanSetelah mempelajari modul ini, peserta didik diharapkan untuk dapat:mencek koneksi (ketersambungan) PC pada jaringan komputer.2.2 Peralatan Jaringan Komputer· Server· Workstation· Network Card· Switch Hub 10/100 mbps· Kabel UTP· Soket RG-45
  3. 3. 2.3 Men-cek koneksi (ketersambungan) PC pada jaringan komputer2.3.1 Untuk melihat IP Address sebuah PC dalam jaringan:· klik Start > Run· ketik cmd (untuk Win XP) atau command (untuk Win 98)· klik OK atau tekan Enter
  4. 4. · ketik pada C prompt: ipconfig · tekan Enter· akan tampil…
  5. 5. 2.3.2 Untuk men-cek ketersambungan PC dalam jaringan· klik Start > Run· ketik cmd (untuk Win XP) atau command (untuk Win 98)· klik OK atau tekan Enter· ketik pada C prompt: ping 192.168.8.21(contoh)· tekan Enter
  6. 6. · tampil... · jika IP Address yang diketik adalah IP diri sendiri, berarti PC telah mengenal alamat diri sendiri dalam jaringan · jika IP Address yang diketik adalah IP PC lain, berarti PC tersebut telah terkoneksi dengan PC kita
  7. 7. · jika muncul tampilan seperti di atas ini, berarti IPAddress PC yang diketik tidak terkoneksi dengan PCkita
  8. 8. 2.4 Tes Formatif I1. Untuk mengetahui IP Address sebuah PC yang tersambung kejaringanmenggunakan perintah ....a. chkdskb. commandc. ipconfig atau winipcfgd. pinge. Tracert2. Jika hasil dari perintah ping pada layar adalah Request time outberarti....a. koneksi jaringan baikb. koneksi jaringan belum jalanc. koneksi jaringan lambatd. perintah ping tidak jalane. setting IP Address sudah benar
  9. 9. 3.1 TujuanSetelah mempelajari modul ini, peserta didikdiharapkan untuk dapat:menggunakan sumber daya bersama(resources sharing) dengan PC yangtersambung ke jaringan, seperti: sharedfolder, shared floppy drive, shared CD drive,shared printer, dan shared scanner.3.2 Menggunakan sumber daya bersama(resources-sharing)3.2.1 Men-setting shared folder· klik kanan pada Start > pilih Explore· klik kanan pada Folder yang akan di-shared> pilih Sharing and Security...· pada check box pilih: Share this folder onthe network· klik OK
  10. 10. folder yang di-shared akan ditampilkan dalam thumbnail iconseperti di bawah ini3.2.2. Men-setting shared floppy diskdrive· klik kanan pada Start > pilihExplore· klik kanan pada drive yang akan di-shared > pilih Sharing and Security...· klik teks: If you understand therisk but still want to share...
  11. 11. · pada check box pilih: Share this folder on the network· klik OK
  12. 12. · folder yang di-shared akan ditampilkan dalam thumbnail icon seperti di bawahini· Hal yang sama dapat dilakukan pada drive A (shared floppy disk drive) dan driveC (shared hard disk drive)3.2.3 Men-setting shared-printer dari sisi Server· klik Start > Control Panel > Dobel-klik Printers & Faxes
  13. 13. · klik kanan pada Printer yang akan di-share· pilih Sharing...
  14. 14. · klik radio button: Share this printer· klik OK atau tekan Enter· Printer yang ter-sharing ditandai dengan gambar telapak tangan
  15. 15. 3.2.4 Men-setting shared-printer dari sisi Client· klik Start > Control Panel > klik dua kali Printers & Faxes· klik Add a printer· klik Next
  16. 16. · pilih radio button: A Network printer, or a printer...· klik Next
  17. 17. · klik radio button: Browse for a printer· klik Next
  18. 18. · gunakan scroll bar untuk memilih printer yang berada di dalam jaringan· klik Next· perintah pencetakan dengan shared-printer sama dengan stand-aloneprinter biasa, hanya perlu mengarahkan pilihan printer yang di-shared
  19. 19. 3.3 Tes Formatif II1. Sumber daya di bawah ini bisa di-shared dalam jaringan komputer,kecuali ....a. Floppy disk driveb. CD ROM drivec. Printerd. RAMe. program aplikasi2. Jika hasil uji jaringan menunjukkan koneksi belum jalan, makalakukanlangkah-langkah tepat berikut ini, kecuali ....a. memeriksa kabel jaringanb. memeriksa catu daya pada switch/hubc. memeriksa setting IP Addressd. me-restart PCe. memeriksa lampu indikator pada NIC
  20. 20. 3. Agar program aplikasi pada sebuah PC yang tersambung jaringandapat diakses oleh PC yang lain, maka bagian yang kita setting shareadalah ....a. CD ROM Driveb. Floppy Disk Drivec. Directory C / folder Program Filesd. folder My Documente. folder Temporary4. Komputer dalam sebuah LAN yang bertugas sebagai peladen untukmelayani komputer yang lain disebut dengan ....a. clientb. proxyc. routerd. servere. workstation
  21. 21. 5. Untuk men-sharing sebuah folder dapat dilakukan dengan cara ....a. klik kanan pada Control Panel > Network connection > Sharingb. klik kanan pada Control Panel > Power Option > Sharingc. klik kanan pada folder > Network connection > Sharingd. klik kanan pada folder > Properties > Sharinge. klik kanan pada folder > Sharing and Security6. Jelaskan secara singkat cara men-shared folder agar bisa diaksesolehkomputer lain dalam sebuah jaringan!7. Jelaskan cara men-setting printer yang di-shared dari sisi client!
  22. 22. 4.1 TujuanSetelah mempelajari modul ini, peserta didik diharapkan untuk dapat:memutus sambungan layanan jaringan sebelum PC shutting-down.4.2 Memutuskan koneksi saat proses pematian (shutting-down) PC1. Memeriksa pengguna PC lain di jaringan yang sedang mengakses sumberdaya bersama pada PC setelah beberapa saat, matikan PC · kita.2. Memberitahu pengguna lain di jaringan yang sedang mengakses sumber sesuai standar prosedur operasionaldaya bahwa koneksinya akan diputus dengan menggunakan utilitaspengiriman pesan. Untuk pengiriman pesan kepada salah satupengguna lain, langkah-langkahnya:· klik Start > Run· tulis pesan: net send (nomor IP Address) pesan...· klik OK
  23. 23. · setelah beberapa saat, matikan PC sesuai standar prosedur operasional4.3 Tes Formatif III1. Untuk mematikan komputer terhubung jaringan selainmemastikanbahwa semua aplikasi telah dimatikan juga harus memperhatikan….a. kabel koneksi telah dilepasb. bahwa tidak ada sharing file/folder dan devices yang sedangdiakses oleh komputer yang lainc. hub telah dimatikand. server telah dimatikane. koneksi internet telah diputus2. Jelaskan langkah-langkah untuk mengubah folder yang telah di-shared menjadi folder yang tidak di-shared!3. Hal apa saja yang perlu diperhatikan untuk mematikan komputeryang terhubung jaringan? Jelaskan!
  24. 24. Setting up Shared Foldershttp://www.visualwin.com/VSS/Part1.htmlHow to Share in Windows 95/98http://topcc.org/articles/sharing.htmHow to configure file sharing in Windows XPhttp://support.microsoft.com/default.aspx?scid=kb;en-us;304040Windows XP Professional File Sharinghttp://www.practicallynetworked.com/sharing/xp_filesharing/How do I share a folder in Windows XP?http://www.petri.co.il/enable_simple_file_sharing_in_windows_xp.htm

×
