서류명】특허출원서
【출원구분】특허출원
【출원인】
【성명】김성수
【출원인코드】4-1998-612634-8
【발 명의 국문명칭】투명 누드 폴리카보네이트 압력 내장 용기
【발명의 영문명칭】Transparent polycarbonate pressure container
【발 명자】
【성명】김성수
2009-07-02
【요 약서】
【요약】
[발명이 속한 기술분야] 폴리카보네이트 혼합 수지의 적절한 성분 사용과 인
젝션 및 불로우 사출 성형으로 압력 내장 용기를 제작.
[발명의 목적] 용기의 투명으로 내용물을 용이하게 확인 시키고, 용기의 경
량화로 기존 용기를 대체하며, 일정한 압력이나 온도 이상의 상태에 이르면 용기
자체가 변형 또는 균열이 생겨 내장 압력을 분출 시켜 폭팔을 사전에 방지토록 함.
[발명의 구성] 폴리카보네이트 플라스틱의 혼합물의 적절한 성분을 사용하여
투명 용기를 제작하고, 각종 압력원(질소,부탄, 휘발유, 디젤, 가스계 소화 약제
혹 은 일반 공기)을 사용하는 용기에 사용 목적에 맞는 화학 약제, 연료 또는 내용
물에 본 압력원을 충진 시키고, 이에 각종 밸브, 게이지, 카플링, 노즐 등을 체결
하여 일정한 수준의 방출량을 조절하도록 하면서, 돌발 상황으로 주위의 압력 내지
온 도의 급작스러운 변화에 반응하여 용기 자체가 변형 또는 균열이 나면서 내용물
이 용기가 폭팔하기 전에 사전에 방출 될 수 있도록 조절하여 제작하며 용기의 투
명성을 영원히 유지 하도록 함.
[발명의 효과] 용기의 투명으로 내용물을 별도 게이지 없이도 육안으로 확인
하며, 용기의 외관상 전혀 변화 없이 수십년간 내용물을 사용 목적에 맞게 유지.
【색인어】
투명, 폴리카보네이트, 용기, 압력, 질소, 가스, 부탄, 프로판, 연료, 탱크
9-2
2009-07-02
【명세서】
【발명의 명칭】
투명 누드 폴리카보네이트 압력 내장 용기{Transparent polycarbonate
pressure container}
【발명의 상세한 설명】
【기 술분야】
<1> 폴리카보네이트 혼합 수지의 적절한 성분 사용과 인젝션 및 불로우 사출 성
형으로 압력 내장 용기를 제작.
【배경기술】
<2> 폴리카보네이트 생산업체들의 기술 자료(Technical and Chemical
Characteristics-기술및화학 물성자료), 미국 스포츠 물병 제조업체인 Nalgene사의
500 미리 및 1000미리 물병(인젝션 및 불로우 사출 성형된 세계 최초의 압력 용기)
및 대륙제관에서 만든 폭팔 방지 부탄가스통(CRV 기술 적용된), 진영 논공단지에
있는 "대우화학에서 제작하여 생산 중단된 7.5리터 퓨리스 생수 물통, 전북 무안에
있었던 부경 플라스틱이 제작하였던 단순 불로우로 제작된 바 있던 4.5리터 연수기
물통.
【발명의 내용】
【해결하고자 하는 과제】
<3> 내용물을 쉽게 확인하도록 투명하게 제작하고, 기존 제품 보다 경량화시켜서
9-3
2009-07-02
이동 및 설치를 용이하게 하며, 연료를 절감시키면서, 폭팔 방지 기능을 도입하여
돌발 상황에 적절하게 대응하도록 함.
【과제 해결 수단】
<4> 폴리카보네이트 플라스틱의 혼합물의 적절한 성분을 사용하여 투명 용기를
제작하고, 각종 압력원(질소,부탄, 휘발유, 디젤, 가스계 소화 약제 혹은 일반 공
기)을 사용하는 용기에 사용 목적에 맞는 화학 약제, 연료 또는 내용물에 본 압력
원을 충진 시키고, 이에 각종 밸브, 게이지, 카플링, 노즐 등을 체결하여 일정한
수준의 방출량을 조절하도록 하면서, 돌발 상황으로 주위의 압력 내지 온도의 급작
스러운 변화에 반응하여 용기

Published in: Technology, Business
  • Be the first to comment

  • Be the first to like this

Proposal To In Sung[1]

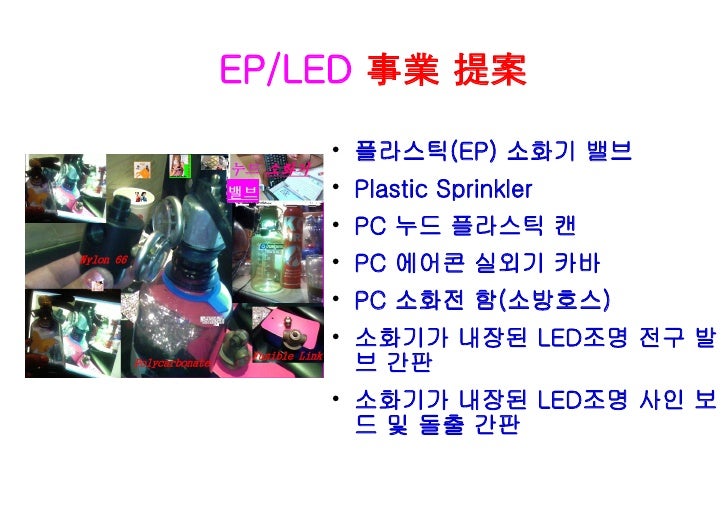

  1. 1. EP/LED 事業 提案  플라스틱(EP) 소화기 밸브  Plastic Sprinkler  PC 누드 플라스틱 캔  PC 에어콘 실외기 카바  PC 소화전 함(소방호스)  소화기가 내장된 LED조명 전구 발 브 간판  소화기가 내장된 LED조명 사인 보 드 및 돌출 간판
  2. 2. 플라스틱 소화기 밸브 플라스틱 소화기 밸브: 현재 전 세계에서 그 유래를 찾아 볼 수 없는 최초의 엔지 니어링 플라스틱(이하 "ep"라 함)으로 현재 Metal(쇠/알미늄/신주등등)로만 생산 되는 전 세계의 불 끄는 소화기의 목에 부착하는 밸브를 다음 ep중에서 생산 단 가 및 생산 용이성을 검토하여 대량 생산 및 전 세계에 수출 및 국내 영업 - MC Nylon(혹은 MC900) - Nylon 66(Glass Fibre 30%)-국내 통칭 나이롱 다블 글라스 - Acetyle - Reny(일본Mitsubishi개발 ep) - Polyamide 66(Glass Fibre 45%)
  3. 3. 플라스틱 스프링클러 일부 특수 건물 용 스프링클러를 제외한 일반적인 용도의 스프링클러 헤드를 전부 Metal Replacement(엔지니어링 플라스틱으로 대체 생산 및 판매)하는 것을 적극 추진하여 다음 제질로 대체 생산 가능성을 확인하여, 전세계에 수출 및 국내 독점 판매 - MC Nylon(혹은 MC900) - Nylon 66(Glass Fibre 30%) 국내 통칭 나이롱 다블 글라스 - Acetyle - Reny(일본Mitsubishi개발 ep) - Polyamide 66(Glass Fibre 45%)
  4. 4. PC 누드 플라스틱 캔 현재 전세계에서 통용 되는 모든 실린더 캔(압력을 내장하 기에 Cylinder Can이라고 구분하며, 박판 또는 알미늄으로 만들어 지는)을 폴리카보네이트 누드 실린더로 대체 가능 하기에 현재 국내의 최대 메이커들인 승일 제관 및 대륙 제 관, 2개 대형 Canning & Capping회사와 대량 생산 가능성 을 타진하고 있으며, 만일 이것이 성공한다면, 전세계의 알 미늄, 박판 깡통 압력 내장 제품이 전부 폴리카보네이트 투 명/누드 플라스틱 캔으로 바꿀 수 있으며, 그 시장성을 거 의 무한대에 이를 것임
  5. 5. PC 에어콘실외기 카바 길을 가다가 보시면, 요즈음의 에어콘 실외기 팬 앞 에는 양철, 알미늄, HDPE등등으로 막아서, 뜨거운 바람이 행인에게 닿지 않도록 하는 법령이 제정되여 있읍니다. 이를 폴리카보네이트 4mm Thickness 로 "ㄷ“字로 절곡하여(폴리카보네이트를 절곡하는 방법을 아는 사람이 거진 별로 없어요!~)현재의 Metal 혹은 똥 일반 플라스틱(PP 밒 HDPE등등)으 로 만든 것 보다 싸고 더 튼튼하게 제작 판매 할 수 있읍니다.
  6. 6. PC 소화전 함(소방호스) 현재 아크릴로 소방 호스 보관하는 "소화전 함"을 제작 판 매하는 화성 방재(www.hwasungbj.com)보다 더 튼튼하 고 견고한 폴리카보네이트 소화전 보관함을 저렴한(아크 릴 제작비의 약 1.5배정도) 생산 원가로 만들어서 국내 및 전 세계에 수출 가능함. 참고로, 부산 마산 등에서는 길 가의 벼룩 시장 및 교차로 신문 보관 대를 처음에는 아크릴로 만들었다가, 본인의 권 유로 현재 폴리카보네이트로 일부 대체 교환 추진 중에 있 음(김해 B&Tech 김진수 사장)-첨부 사진
  7. 7. 소화기가 내장된 LED조명 전구 발브 현재 길가에 서있는 둥근 모양의 가로등 글로브(Globe)가 현재 폴리카보네이 트로 전부 대체 설치되여 있으며, 이를 응용하여, 폴리카보네이트로 전구 다 마의 다마로 사용하고, 그 안에 LED로 조명을 밝히고, 그 사이에 통상 넣는 질소 가스 대신에, 하론 및 Hydro Gas(HCFC-123)이라는 1.5세대 가스 소 화약제 혹은 침윤제, 강화액등등을 주입하고 압력을 약 5-11 kgf/cm2로 주 입하면, 평소에는 LED가 조명하는 전구 역할을 하다가 불이 나서 전구 표면 에 불이 닿으면 압력을 내장한 폴리카보네이트가 벌어지면서 내장된 소화기 약제를 방출/폭팔 시키는 작동원리이며, 현재 국내및 중국에서만 흔히 볼 수 있는 자동확산 소화구(국내 법에는 소화"기"가 아니고 소확"구"라고 합니다) 의 작동원리와 거진 유사한 제품을 만들어서 전세계 전구 다마를 소화기 약 제가 내장된 LED조명 전구 다마를 개발 하였으며, 이를 대량 생산 판매 가능 하며, 현재 LED가격으로 그 개당 단가 가격이 현재는 좀 비싸게 먹힐 것이나, 앞으로 LED의 기술 개발로 그 제조 원가가 더욱 더 낮아 질것입니다.
  8. 8. 소화기가 내장된 LED조명 사인 보드 및 돌출 간판 上記 소화기가 내장된 LED조명 전구 발브(Bulb)내용과 유사하게 길가에 모든 상점 및 주유소, 건물에 부착되 는 간판(원형, 사각형 등등)을 폴리카보네이트를 진공 성형하거나 인젝션 사출 성형하여, 역시 안에는 LED 혹은 저온의 전구로 조명하고 그안에 동시에 상기 소화 기가 내장된 LED조명 전구 발브와 같은 방법으로 소화 약제(보통 간판은 "불투명"하니 더욱 더 좋은 조명 및 설치 가능성이 커집니다)를 주입하고 밀봉하여 압력을 약 5kgf/cm2정도 유지하면 됩니다..
  9. 9. 기타 참고 및 개발 가능 품목 1)Polyamide66으로 자동차 예비열쇠(보통 카드 모양으로 보관 사용)제작하여 자동차 회사에 일 괄 납품 2)폴리카보네이트로 유리 타일(화장실 등에 많이 사용하는)을 대체 판매 가능 <유리타일은 바닥 에 깔지 못하지만,> 3)참고로 “누드 소화기”에 대한 설명 첨부
  10. 10. 누드 소화기 Nude Fire Extinguisher, 누드 소화기 제품에 대한 영문 설명 Polycarbonate Cylinder(Bottle Shape) contains the abc Dry Chemical Powder(Nh4h2Po4 with Silicone Oil coated) or West Chemicals, Foam (AFFF or other Liquids), containing the Pressure inside about10 Kgf/cm2 Nitrogen(N2) gas. 1) Sizes : Normally, 3.0Kgs(3.75L), 2.0Kgs, 1.0kgs, 4.0Kgs, 20Kgs 2) Fire Suppression Chemical Materials : abc Dry Powder or Wet 3) Valves : Engineering Plastic(Not Metals) 4) Colors : Normally, Hot Pink, Transparent, Nude, Visible inside 5) Shapes : Normally, Plain Cylinder type, but Venus type optional
  11. 11. 6. Gross Weights : Plus 1.3 times on the each Sizes 7. Patent Pending for this Plastic, Polycarbonate Cylinder & Valve 8. Packing : Clear Wrap Packing without any Carton Box with Multi-Holder Grip 9. Remarks : No Pressure gauges or No Nose Hoses upto 4.0Kgs
  12. 12. 참고 사진

×
