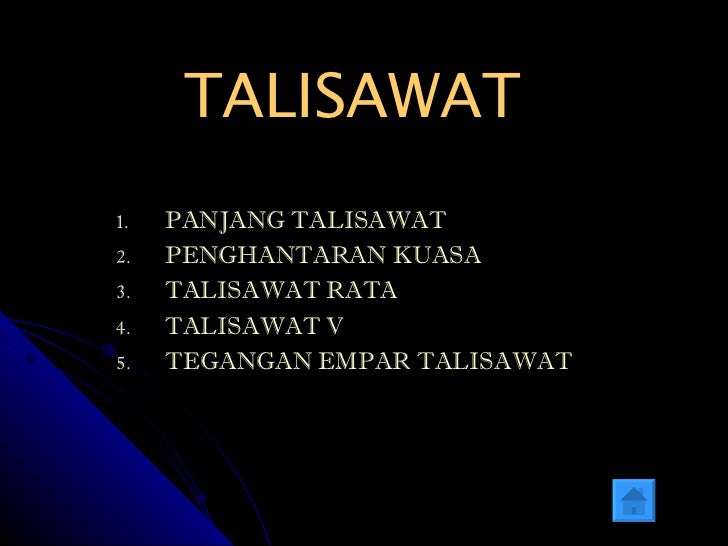

  1. 1. TALISAWAT <ul><li>PANJANG TALISAWAT </li></ul><ul><li>PENGHANTARAN KUASA </li></ul><ul><li>TALISAWAT RATA </li></ul><ul><li>TALISAWAT V </li></ul><ul><li>TEGANGAN EMPAR TALISAWAT </li></ul>
  2. 2. PANJANG TALISAWAT  1  1  2  2 H B C J E D F A G <ul><li>Talisawat terbuka </li></ul>Jejari takal besar = R 1 Sudut tindih takal besar =  1 Jejari takal kecil = R 2 Sudut tindih takal kecil =  2 Jarak antara pusat-pusat takal = 
  3. 3. <ul><li>kos  1 = AG = R 1 – R 2 </li></ul><ul><li> AD </li></ul><ul><li>  1 =  2 &  2 = 2  2 </li></ul><ul><li>  1 = ( 2  -2  1 ) radian </li></ul><ul><li>Panjang lengkok BHF = R 1  1 </li></ul><ul><li>Panjang lengkok CJE = R 2  2 </li></ul><ul><li>sin  1 = GD  GD = sin  1 </li></ul><ul><li>AD </li></ul><ul><li>GD = BC = FE </li></ul><ul><li> Panjang talisawat = R 1  1 + R 2  2 + 2 sin  1 </li></ul>  
  4. 4. <ul><li>Talisawat silang </li></ul> 1   2 H E G J D C F A B AC =  1 =  2 kos  = AB = R 1 + R 2 AC  1 =  2 = ( 2  -2  ) radian  
  5. 5. Panjang lengkok EHF = R 1  1 = 2R 1 (  -  ) Panjang lengkok DJG = R 2  2 = 2R 2 (  -  ) sin  = BC  BC = sin  AC BC = ED = FG  Panjang talisawat = R 1  1 + R 2  2 + 2 sin   
  6. 6. PENGHANTARAN KUASA Tegangan talisawat T 0 T 0 B A <ul><li>Satu talisawat menyambungkan 2 takal pegun mempunyai tegangan yang sama dalam kedua-dua bahagiannya iaitu T 0 . </li></ul><ul><li>Tegangan mula, T 0 boleh dilaraskan kepada satu nilai yang sesuai sebelum gerakan dimulakan. </li></ul>
  7. 7. T 1 T 2 B A Tegang Kendur Takal terpacu Takal pemacu <ul><li>Oleh kerana ada geseran di antara talisawat & takal. </li></ul><ul><li>Satu bahagian talisawat itu adalah tegang (tegangan naik dari T 0 ke T 1 ) dan satu bahagian lagi adalah kendur (tegangannya susut dari T 0 ke T 2 ) bila satu tork dikenakan pada takal pacu. </li></ul><ul><li>Perbezaan tegangan di antara T 1 & T 2 diperlukan untuk penghantaran tork. </li></ul><ul><li>T 0 = T 1 + T 2 </li></ul><ul><li>2 </li></ul>
  8. 8. Kuasa dihantarkan oleh talisawat = (T 1 – T 2 )r x 2  N Watt 60 = (T 1 – T 2 ) x 2  rN Watt 60 = (T 1 – T 2 ) v Watt
  9. 9. TALISAWAT RATA R  R T d  /2 d  /2 T + dT T 1 T 2 Sebelah kendur Sebelah tegang   d  <ul><li>Rajah menunjukkan sebahagian talisawat pada sebuah takal berputar. </li></ul><ul><li>Bahagian berlorek ialah unsur talisawat yang mencangkumkan satu sudut yang kecil, d  , di pusat O. </li></ul>
  10. 10. <ul><li>Unsur itu diimbangkan oleh 4 daya seperti berikut: </li></ul><ul><ul><li>Tegangan (T + dT) disebelah tegang. </li></ul></ul><ul><ul><li>Tegangan T disebelah kendur. </li></ul></ul><ul><ul><li>Tindak balas normal, R. </li></ul></ul><ul><ul><li>Daya geseran,  R yang bersudut tepat kepada R. </li></ul></ul>T 1 = e  T 2 Dimana:  = sudut tindih @ sudut sentuh minimum dalam radian. e = pemalar bernilai 2.718  = pekali geseran di antar talisawat & takal.
  11. 11. Untuk pemacu talisawat yang menggunakan saiz-saiz takal yang berlainan, kegelinciran akan berlaku di takal kecil terlebih dahulu sebab ia mempunyai sudut tindih yang lebih kecil. Kuasa = (T 1 – T 2 ) v = T 1 – T 1 v e  = T 1 1 - 1 v Watt e 
  12. 12. CONTOH 1 Satu talisawat rata menyambungkan sebuah takal diameter 1.3 m yang memutar dengan 230 psm kepada takal yang lain yang memutar dengan 490 psm & sudut sentuhnya 165  . Jika pekali geseran 0.23 & kuasa 7.5 kW. Hitungkan: i. Tegangan-tegangan talisawat. ii. Tegangan mula talisawat. iii. Diameter takal kedua
  13. 13. TALISAWAT V R    ½ R 1 ½ R 2  - separuh sudut takal ½ R 1 – tindak balas normal di satah alur takal Segitiga daya Segitiga daya
  14. 14. <ul><li>Dari rajah: </li></ul><ul><li>Tindak balas takal, R = ½ R 1 sin  + ½ R 1 sin  = R 1 sin  </li></ul><ul><li>Jumlah daya geseran =  (½ R 1 ) +  (½ R 1 ) </li></ul><ul><li> =  R 1 </li></ul><ul><li> =  R =  R </li></ul><ul><li> sin  sin  </li></ul><ul><li>Jadi, daya geseran talisawat & takal v bertambah dengan nisbah 1 : 1. </li></ul><ul><li> sin  </li></ul><ul><li>2. Maka sebuah takal v adalah setara dengan takal rata yang mempunyai </li></ul><ul><li>pekali geseran  @  kosek  . </li></ul><ul><li>sin  </li></ul><ul><li>Untuk talisawat v, </li></ul><ul><li>T 1 = e  /sin  = e  kosek  </li></ul><ul><li>T 2 </li></ul>
  15. 15. TEGANGAN EMPAR TALISAWAT R b a d  /2 T c r T c d  /2 d  /2 T c sin d  /2 T c T c d  /2 T c sin d  /2 T c = tegangan empar talisawat
  16. 16. Dari rajah: ab ialah unsur talisawat & T c tegangan emparnya bila ia memutar. Jika, M = jisim seunit panjang talisawat v = laju talisawat Jisim unsur = M (r d  ) Daya empar unsur = (Mr d  ) x v 2 /r = Mv 2 d 
  17. 17. T c = Mv 2 TAKAL RATA T 1 – T c = e  T 2 – T c Kuasa = (T 1 – T c ) 1 - 1 v Watt e  TAKAL V T 1 – T c = e  kosek  T 2 – T c Kuasa = (T 1 – T c ) 1 - 1 v Watt e  kosek 
  18. 18. Untuk kuasa maksimum (T 1 adalah tetap) T c = 1/3 T 1 dan v = T 1 laju talisawat sepadan 3M 
  19. 19. CONTOH 2 <ul><li>Dua takal berbentuk v disambungkan oleh satu talisawat yang mempunyai </li></ul><ul><li>sudut kandung 45  . Takal pemacu berdiameter 250 mm, sudut sentuhnya 110  </li></ul><ul><li>dan ia berputar dengan 750 psm. Jika jisim talisawat adalah 0.372 kg/m dan </li></ul><ul><li>koefisien geseran di antara talisawat dan takal 0.32, carikan: </li></ul><ul><ul><li>Tegangan talisawat di kedua-dua belah apabila ia menghantarkan 500 W. </li></ul></ul><ul><ul><li>Tork yang bertindak pada aci takal pemacu. </li></ul></ul>

×
