Pemanfaatan Crystal Report pada VB6                               Oleh : Hendra, ST.Mengenal Crystal Report 8.0Crystal rep...
Pemanfaatan Crystal Report pada VB6                          Oleh : Hendra, ST.   9. Klik pada tabel Barang, dan klik Add ...
Pemanfaatan Crystal Report pada VB6                          Oleh : Hendra, ST.Report Header, tulisan yang akan ditampilka...
Pemanfaatan Crystal Report pada VB6                       Oleh : Hendra, ST.  xDbf.Location = "C:Pentacom.Mdb"NextOn Error...
Pemanfaatan Crystal Report pada VB6                            Oleh : Hendra, ST.Membuat report dengan Crystal ReportJika ...
Pemanfaatan Crystal Report pada VB6                          Oleh : Hendra, ST.8. Pada kolom @SaldoAkhir tambahkan Grand t...
Pemanfaatan Crystal Report pada VB6                             Oleh : Hendra, ST.Membuat report dengan Crystal Report 8.5...
Pemanfaatan Crystal Report pada VB6                          Oleh : Hendra, ST.   8. Klik kanan pada “Group Name Fields”, ...
Pemanfaatan Crystal Report pada VB6                        Oleh : Hendra, ST.    "BeliDetail.UnitPrice, BeliDetail.Amount ...
Pemanfaatan Crystal Report pada VB6                          Oleh : Hendra, ST.Membuat graphic dengan Crystal Report 8.5Cr...
Pemanfaatan Crystal Report pada VB6                            Oleh : Hendra, ST.  20. Lakukan pemrograman pada Visual Bas...
Pemanfaatan Crystal Report pada VB6                          Oleh : Hendra, ST.Konektivitas Crystal Report dengan SQL Serv...
Pemanfaatan Crystal Report pada VB6                            Oleh : Hendra, ST.Selanjutnya proses design report tidak ja...
Pemanfaatan Crystal Report pada VB6                         Oleh : Hendra, ST.Menampilkan Report pada Visual Basic (SQL Se...
Pemanfaatan Crystal Report pada VB6                       Oleh : Hendra, ST.For Each crParamDef In crParamDefs     Select ...
Pemanfaatan Crystal Report pada VB6                       Oleh : Hendra, ST.Konektivitas Crystal Report dengan Firebird me...
Pemanfaatan Crystal Report pada VB6                Oleh : Hendra, ST.Pilih Microsoft OLE DB Provider for ODBC DriversIndop...
Pemanfaatan Crystal Report pada VB6                            Oleh : Hendra, ST.Klik pada Use connection string, dan keti...
Pemanfaatan Crystal Report pada VB6   Oleh : Hendra, ST.Indoprog                                               19
Pemanfaatan Crystal Report pada VB6                          Oleh : Hendra, ST.Menampilkan report dari Project Visual Basi...
Pemanfaatan Crystal Report pada VB6                             Oleh : Hendra, ST.Package dan Deployment pada program VB6 ...
Pemanfaatan Crystal Report pada VB6                            Oleh : Hendra, ST.Kemudian file .dll berkaitan dengan jenis...
Pemanfaatan Crystal Report pada VB6           Oleh : Hendra, ST.Dan jenis Exporting filter yang digunakan :Indoprog       ...
Pemanfaatan Crystal Report pada VB6   Oleh : Hendra, ST.Indoprog                                               24
Upcoming SlideShare
Loading in …5
×

Pemanfaatan crystal report pada vb6

16,795 views

Published on

Published in: Education

Pemanfaatan crystal report pada vb6

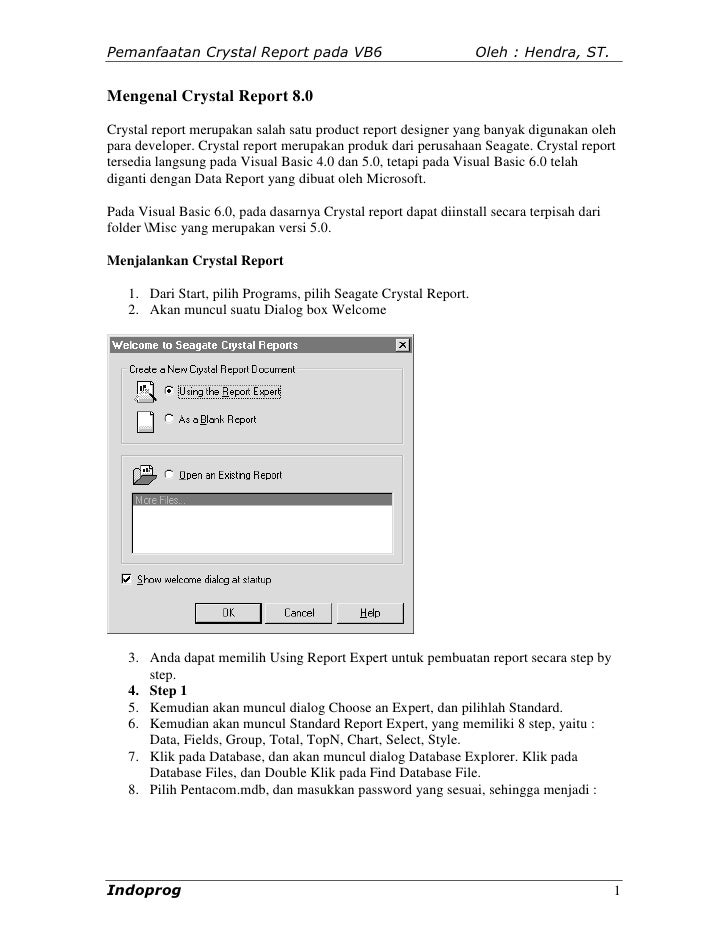

  1. 1. Pemanfaatan Crystal Report pada VB6 Oleh : Hendra, ST.Mengenal Crystal Report 8.0Crystal report merupakan salah satu product report designer yang banyak digunakan olehpara developer. Crystal report merupakan produk dari perusahaan Seagate. Crystal reporttersedia langsung pada Visual Basic 4.0 dan 5.0, tetapi pada Visual Basic 6.0 telahdiganti dengan Data Report yang dibuat oleh Microsoft.Pada Visual Basic 6.0, pada dasarnya Crystal report dapat diinstall secara terpisah darifolder Misc yang merupakan versi 5.0.Menjalankan Crystal Report 1. Dari Start, pilih Programs, pilih Seagate Crystal Report. 2. Akan muncul suatu Dialog box Welcome 3. Anda dapat memilih Using Report Expert untuk pembuatan report secara step by step. 4. Step 1 5. Kemudian akan muncul dialog Choose an Expert, dan pilihlah Standard. 6. Kemudian akan muncul Standard Report Expert, yang memiliki 8 step, yaitu : Data, Fields, Group, Total, TopN, Chart, Select, Style. 7. Klik pada Database, dan akan muncul dialog Database Explorer. Klik pada Database Files, dan Double Klik pada Find Database File. 8. Pilih Pentacom.mdb, dan masukkan password yang sesuai, sehingga menjadi :Indoprog 1
  2. 2. Pemanfaatan Crystal Report pada VB6 Oleh : Hendra, ST. 9. Klik pada tabel Barang, dan klik Add untuk memasukan tabel ke report. 10. Step 2 11. Klik pada Fields, dan masukkan field-field yang diinginkan. Anda dapat juga mengubah judul untuk masing-masing kolom dengan mengatur Column Heading. 12. Step 8 13. Klik pada Style, dan pada Title ketik Laporan Data Pemasok, dan pilihlah Style yang sesuai dengan keinginan anda. 14. Klik pada Preview Report untuk melihat hasil.Mendesign report hasil Report Expert.Klik pada tab design dan akan menampilkan layar designIndoprog 2
  3. 3. Pemanfaatan Crystal Report pada VB6 Oleh : Hendra, ST.Report Header, tulisan yang akan ditampilkan pada halaman pertama Report.Page Header, tulisan yang akan ditampilkan pada awal tiap halaman.Details, merupakan baris-baris yang berasal dari field-field dalam tabel.Report Footer, tulisan yang akan ditampilkan pada halaman terakhir.Page Footer, tulisan yang akan ditampilkan pada akhir tiap halaman.Menyimpan design report ke fileMenyimpan report dilakukan seperti biasanya dengan menu File, Save kesebuah filedengan extension rpt.Menampilkan report dari Project Visual BasicUntuk menampilkan Crystal Report ke project anda dapat dilakukan denganmenggunakan komponen “Crystal Report Viewer Control” melalui menu Project,Components, dan Reference ke “Crystal Report 8 Activex Designer runtime library” CRviewer 1. Tanamkan kontrol CRViewer ke Form anda 2. Lakukan koding sebagai berikut :Dim xApp As New CRAXDRT.ApplicationDim xRpt As CRAXDRT.ReportDim xDbf As CRAXDRT.DatabaseTablePrivate Sub Form_Load()Set xRpt = xApp.OpenReport("C:WorkshopPemasok.rpt")If xTitle <> "" Then xRpt.ReportTitle = xTitleEnd IfFor Each xDbf In xRpt.Database.Tables xDbf.SetLogOnInfo "", "", "", "Pentacom"Indoprog 3
  4. 4. Pemanfaatan Crystal Report pada VB6 Oleh : Hendra, ST. xDbf.Location = "C:Pentacom.Mdb"NextOn Error GoTo KeluarxRpt.DiscardSavedDataCRViewer1.ReportSource = xRptCRViewer1.ViewReportExit SubKeluar:MsgBox "Ada Masalah Dengan Laporan !!", vbInformation, "PERHATIAN"End SubPrivate Sub Form_Resize()CRViewer1.Move 0, 0, Me.ScaleWidth, Me.ScaleHeightEnd SubMembatasi data dengan Selection FormulaAnda dapat membatasi data pada saat runtime dengan menggunakanRecordSelectionFormulaxRpt.RecordSelectionFormula = "{Pemasok.KodePemasok} >= 001 And{Pemasok.KodePemasok} <= 100"Indoprog 4
  5. 5. Pemanfaatan Crystal Report pada VB6 Oleh : Hendra, ST.Membuat report dengan Crystal ReportJika pada pertemuan sebelumnya kita telah belajar bagaimana membuat report denganmenggunakan Report Expert, maka pada pertemuan ini kita akan membuat report denganmelakukan design secara langsung.Melakukan design dengan Crystal Report 1. Pada dialog Welcome to Seagate Crystal Reports pilih As a blank report. 2. Pada dialog Data Explorer, klik pada “DataFiles”,, dan double klik pada “Find Database File”. 3. Selanjutnya buka database C:Pentacom.mdb dan password : Pentacom. 4. Klik pada tabel barang dan klik Add 5. Pada menu File, klik pada Summary Info, dan ketikan “Laporan Data Barang” pada field Title. 6. Pada field explorer, Special fields, Drag Report Title ke bagian Page Header, dan lakukan drag field KodeBarang, NamaBarang, Satuan, HargaJual 7. Klik kanan pada Formula Fields, dan pilih New:, Pada FormulaName ketikan “SaldoAkhir”, dan buatlah formula {Barang.b0}+{Barang.b1}, dan klik pada “Check” untuk memeriksa kebenaran dari formula yang diketik, dan akhiri dengan klik pada “Save and Close”Indoprog 5
  6. 6. Pemanfaatan Crystal Report pada VB6 Oleh : Hendra, ST.8. Pada kolom @SaldoAkhir tambahkan Grand total.Mengatur Formula pada runtimeAnda dapat menggunakan FormulaFields(n).Text, untuk memanipulasi Formula pada saatruntime.Contoh :xRpt.FormulaFields(1).Text = "{Barang.b0}+{Barang.b1}+{Barang.b2}+{Barang.b3}"untuk memperbaiki @SaldoAkhir menjadi bulan Maret.Dengan petunjuk instruktur anda, buatlah Faktur Pembelian, Laporan Pembelian PerPemasok, Laporan Pembelian Per Barang.ProjectBuatlah program cetak Databarang dimana @SaldoAkhirnya disesuaikan dengan Bulanyang akan dicetak.Indoprog 6
  7. 7. Pemanfaatan Crystal Report pada VB6 Oleh : Hendra, ST.Membuat report dengan Crystal Report 8.5Crystal report 8.5 menawarkan pembuatan report yang dapat terpadu dengan projectVisual Basic 6.0, dimana pembuatan report dapat langsung dilakukan pada IDE VisualBasic dengan menggunakan menu Project, Add Crystal Reports 8.5.Bekerja dengan Crystal Report Designer dan ADO 1. Dari Menu Project, pilih Add Crystal Report 8.5 2. Pada Crystal Report Gallery pilih As blank Report 3. Beri jawaban Yes pada Do you want the expert to add a form containing the Crystal Report Control Viewer ?, dan No pada Would you like the expert to modify the project properties to set this form as the startup object ? dan Klik Ok 4. Selanjutnya dihadapan anda akan ditampilkan Crystal Report Designer 5. Klik kanan pada “Database Fields” dan pilih Add Database to report. 6. Pada dialog “Database Explorer”, pilih “More Data Source”, klik pada “Active Data”, double klik pada “Active Data (ADO)”, dan buatlah ConnectionString seperti biasanya, dengan menggunakan ADO 7. Buatlah datasource dengan SQL statement berikut :SELECT Beli.Nomor, Beli.Tanggal, Beli.KodePemasok, Beli.Total, Pemasok.Nama,Pemasok.Alamat1, Pemasok.Alamat2, BeliDetail.KodeBarang, BeliDetail.NamaBarang,BeliDetail.Qty, BeliDetail.UnitPrice, BeliDetail.AmountFROM Pemasok INNER JOIN (Beli INNER JOIN BeliDetail ON Beli.Nomor =BeliDetail.Nomor) ON Pemasok.KodePemasok = Beli.KodePemasok;Indoprog 7
  8. 8. Pemanfaatan Crystal Report pada VB6 Oleh : Hendra, ST. 8. Klik kanan pada “Group Name Fields”, dan pilih “Insert Group”, dan buatlah group berdasarkan “Nomor” 9. Rancanglah report anda sebagai berikut : 10. Lakukan pengaturan format untuk Qty, UnitPrice, Amount, Total, PrintDate serta PrintTime. 11. Lakukan koding pada Report jika tidak ada data yang dicetakPrivate Sub Report_NoData(pCancel As Boolean)MsgBox "Tidak Ada yang dicetak !"End Sub 12. Modify Koding untuk Form Viewer sehingga lokasi database dapat disesuaikan kembali sebagai berikut :Dim Report As New CrystalReport1Dim MyConn As New ConnectionDim MyRs As New RecordsetPrivate Sub Form_Load()MyConn.ConnectionString = "Provider=Microsoft.Jet.OleDb.4.0; DataSource=C:Pentacom.Mdb; Jet Oledb:Database Password=Pentacom;"MyConn.OpensSQL = "SELECT Beli.Nomor, Beli.Tanggal, Beli.KodePemasok," & _ "Beli.Total, Pemasok.Nama, Pemasok.Alamat1, Pemasok.Alamat2," & _ "BeliDetail.KodeBarang, BeliDetail.NamaBarang, BeliDetail.Qty," & _Indoprog 8
  9. 9. Pemanfaatan Crystal Report pada VB6 Oleh : Hendra, ST. "BeliDetail.UnitPrice, BeliDetail.Amount " & _ "FROM Pemasok INNER JOIN " & _ "(Beli INNER JOIN BeliDetail ON Beli.Nomor = BeliDetail.Nomor) " & _ "ON Pemasok.KodePemasok = Beli.KodePemasok;"MyRs.Open sSQL, MyConnReport.Database.SetDataSource MyRs, , 1Screen.MousePointer = vbHourglassCRViewer1.ReportSource = ReportCRViewer1.ViewReportScreen.MousePointer = vbDefaultEnd SubPrivate Sub Form_Resize()CRViewer1.Top = 0CRViewer1.Left = 0CRViewer1.Height = ScaleHeightCRViewer1.Width = ScaleWidthEnd Sub 13. Lengkapi program diatas untuk kemampuan mencetak Faktur nomor tertentu saja. 14. Tambahkan nomor baris untuk masing-masing baris faktur 15. Tambahkan PPN dan NettIndoprog 9
  10. 10. Pemanfaatan Crystal Report pada VB6 Oleh : Hendra, ST.Membuat graphic dengan Crystal Report 8.5Crystal report 8.5 menawarkan berbagai fasilitas kemudahan dalam pembuatan report,salah satunya adalah pembuatan grafikBekerja dengan Crystal Report Designer dan ADO 16. Buatlah sebuah report dengan datasource dengan SQL statement berikut :SELECT Beli.KodePemasok, Pemasok.Nama, Pemasok.Attn, Beli.Nomor, Beli.Tanggal,Beli.Total FROM Pemasok INNER JOIN Beli ONPemasok.KodePemasok = Beli.KodePemasok; 17. Buatlah Group berdasarkan KodePemasok dengan klik pada toolbar 18. Rancanglah Report sebagai berikut : 19. Tambahkan Graphic Bar ke Report, dengan melakukan klik pada toolbar , dimana dengan pengaturan sebagai berikut : • Place chart: Once per report : Header • On change of : ado.KodePemasok • Show : sum of ado.Total • Title : Graphic Pembelian per customer • Group Title : Nama Pemasok • Data Title : TotalIndoprog 10
  11. 11. Pemanfaatan Crystal Report pada VB6 Oleh : Hendra, ST. 20. Lakukan pemrograman pada Visual Basic untuk membatasi pencetakan dari dan sampai tanggal tertentu saja. 21. Aktifkan fasilitas Drill down untuk bagian detail, petunjuk : klik kanan pada detail, dan pilih Format Section, beri tanda check pada Hide (Drill down ok)Indoprog 11
  12. 12. Pemanfaatan Crystal Report pada VB6 Oleh : Hendra, ST.Konektivitas Crystal Report dengan SQL ServerDesign report dengan sumber dataKlik pada More Data Sources, dan DblClik pada Microsoft SQL ServerKemudian akan muncul dialog berikut, isikan nama server, user id, password, dan namadatabase sumber data.Selanjutnya klik pada tombol Option untuk menampilakn sumber data report yangmenggunakan Storeprocedure.Indoprog 12
  13. 13. Pemanfaatan Crystal Report pada VB6 Oleh : Hendra, ST.Selanjutnya proses design report tidak jauh berbeda dengan sumber data yang berasal dari.Mdb.Indoprog 13
  14. 14. Pemanfaatan Crystal Report pada VB6 Oleh : Hendra, ST.Menampilkan Report pada Visual Basic (SQL Server)Sumber data Tabel atau ViewDim xApp As New CRAXDRT.ApplicationDim xRpt As New CRAXDRT.ReportDim xServer As StringDim xDatabase As StringPrivate Sub Form_Load()xServer = "cdnsql”xDatabase = "cdnAHRDMS"Set xRpt = xApp.OpenReport("C:fbindoprog.rpt")xRpt.DiscardSavedDataxRpt.Database.LogOnServerEx "p2ssql.dll", xServer, xDatabase, "sa", "xxxxxx"xRpt.Database.Tables(1).SetLogOnInfo xServer, xDatabase, "sa", "xxxxxx"xRpt.Database.Tables(1).Location = xDatabase & ".dbo.LAPORAN_MUTASI_STOCK"CRViewer.ReportSource = xRptCRViewer.ViewReportEnd SubCatatan :Kalau nama server/database berbeda pada saat implementasi dengan ketika design, makaakan muncul pesan berikut :Solusinya adalah menanbah tiga baris berikut ini :xRpt.Database.LogOnServerEx "p2ssql.dll", xServer, xDatabase, "sa", "xxxxxx"xRpt.Database.Tables(1).SetLogOnInfo xServer, xDatabase, "sa", "xxxxxx"xRpt.Database.Tables(1).Location = xDatabase &".dbo.Proc(LAPORAN_MUTASI_STOCK)"Sumber data StoreprocedureDim xApp As New CRAXDRT.ApplicationDim xRpt As New CRAXDRT.ReportDim crParamDefs As CRAXDRT.ParameterFieldDefinitionsDim crParamDef As CRAXDRT.ParameterFieldDefinitionDim xServer As StringDim xDatabase As StringPrivate Sub Form_Load()xServer = "cdnsql”xDatabase = "cdnAHRDMS"Set xRpt = xApp.OpenReport("C:fbindoprog.rpt")xRpt.DiscardSavedDataxRpt.Database.LogOnServerEx "p2ssql.dll", xServer, xDatabase, "sa", "xxxxxx"xRpt.Database.Tables(1).SetLogOnInfo xServer, xDatabase, "sa", "xxxxxx"xRpt.Database.Tables(1).Location = xDatabase &".dbo.Proc(LAPORAN_MUTASI_STOCK)"xRpt.EnableParameterPrompting = FalseSet crParamDefs = xRpt.ParameterFieldsIndoprog 14
  15. 15. Pemanfaatan Crystal Report pada VB6 Oleh : Hendra, ST.For Each crParamDef In crParamDefs Select Case crParamDef.ParameterFieldName Case "@DARITANGGAL" crParamDef.SetCurrentValue DlgLMutasiStokL.txtDariTanggal.Value Case "@SAMPAITANGGAL" crParamDef.SetCurrentValue DlgLMutasiStokL.txtSampaiTanggal.Value Case "@KODELOKASI" crParamDef.SetCurrentValue DlgLMutasiStokL.cboKodeLokasi.Text End SelectNextCRViewer.ReportSource = xRptCRViewer.ViewReportEnd SubIndoprog 15
  16. 16. Pemanfaatan Crystal Report pada VB6 Oleh : Hendra, ST.Konektivitas Crystal Report dengan Firebird melalui ODBCPilih More Data Sources, dan DblKlik pada Make New ConnectionIndoprog 16
  17. 17. Pemanfaatan Crystal Report pada VB6 Oleh : Hendra, ST.Pilih Microsoft OLE DB Provider for ODBC DriversIndoprog 17
  18. 18. Pemanfaatan Crystal Report pada VB6 Oleh : Hendra, ST.Klik pada Use connection string, dan ketikan pada Connection string :DRIVER=Firebird/InterBase(r)driver;UID=SYSDBA;PWD=MASTERKEY;DBNAME=c:firebirddbfbindoprog.fdbIndoprog 18
  19. 19. Pemanfaatan Crystal Report pada VB6 Oleh : Hendra, ST.Indoprog 19
  20. 20. Pemanfaatan Crystal Report pada VB6 Oleh : Hendra, ST.Menampilkan report dari Project Visual Basic (Firebird)Untuk menampilkan Crystal Report ke project anda dapat dilakukan denganmenggunakan komponen “Crystal Report Viewer Control” melalui menu Project,Components, dan Reference ke “Crystal Report 8 Activex Designer runtime library”Dim xApp As New CRAXDRT.ApplicationDim xRpt As New CRAXDRT.ReportPrivate Sub Form_Load()Set xRpt = xApp.OpenReport("C:fbindoprog.rpt")xRpt.DiscardSavedDataxRpt.Database.LogOnServerEx "pdsoledb.dll", "OLE DB", "", "", "", "","DRIVER=Firebird/InterBase(r)driver;UID=SYSDBA;PWD=MASTERKEY;DBNAME=c:firebirddbfbindoprog.fdb"xRpt.Database.Tables(1).SetLogOnInfo "OLE DB","c:firebirddbfbindoprog.fdb", "SYSDBA", "MASTERKEY"CRViewer.ReportSource = xRptCRViewer.ViewReportEnd SubIndoprog 20
  21. 21. Pemanfaatan Crystal Report pada VB6 Oleh : Hendra, ST.Package dan Deployment pada program VB6 yang menggunakan Crystal ReportSalah satu permasalahan yang sering ditemukan bagi programmer pemula yangmenggunakan Crystal Report pada proyek VB adalah setelah program berhasil diinstalasipada komputer Client tetapi laporan yang dibuat dengan Crystal Report tidak berhasilberjalan dengan baik. (Kecuali kalau di komputer Client juga diinstalasi Crystal Report).Masalah tersebut terjadi karena, pada package installer kita tidak mengikutsertakanbeberapa file .dll yang dibutuhkan oleh Crystal Report.Untuk mengetahui .dll apa saja yang perlu dimasukan kedalam package installer dapatdibaca pada file Runtime.hlp yang terdapat pada folder :c:program filesseagate softwarecrystal reportsdeveloper fileshelpJenis file .dll yang dibutuhkan sangat tergantung bagaimana anda menggunakan CrystalReport dalam project anda, dan kadang-kadang .dll juga membutuhkan .dll lainnya.Indoprog 21
  22. 22. Pemanfaatan Crystal Report pada VB6 Oleh : Hendra, ST.Kemudian file .dll berkaitan dengan jenis database driver yang digunakan :Indoprog 22
  23. 23. Pemanfaatan Crystal Report pada VB6 Oleh : Hendra, ST.Dan jenis Exporting filter yang digunakan :Indoprog 23
  24. 24. Pemanfaatan Crystal Report pada VB6 Oleh : Hendra, ST.Indoprog 24

×
