HOYA株式会社様 SAP on AWS マイグレーション事例の紹介

5,981 views

Published on

2014年2月14日に開催された「グローバルクラウド基盤をわずか2か月で構築完了!SAP on AWS最速マイグレーション事例その全貌」のセッション資料

Published in: Technology

HOYA株式会社様 SAP on AWS マイグレーション事例の紹介

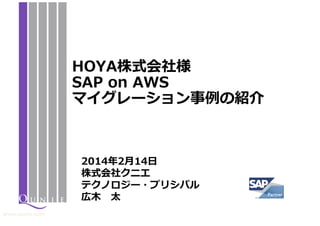

  1. 1. HOYA株式会社様 SAP on AWS マイグレーション事例の紹介 2014年2月14日 株式会社クニエ テクノロジー・プリシパル 広木 太 www.qunie.com

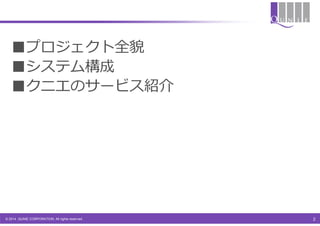

  2. 2. ■プロジェクト全貌 ■システム構成 ■クニエのサービス紹介 © 2014 QUNIE CORPORATION. All rights reserved. 2
  3. 3. HOYA株式会社 HOYA株式会社 従業員:35,130名 世界30カ国以上、連結子会社100社以上 事業内容 1941年に光学ガラス専門メーカーとして創⽴。 ⾼度な光学技術を軸に、「情報・通信」と「ライフケア」の2つの事業領域 において、ヘルスケア、メディカル、エレクトロニクス、映像分野の4セグ メントでグローバルに事業を展開する総合光学メーカー。 SAPシステム ERP x4本番インスタンス (アジア、欧州、⽶国、資⾦管理) SEM x1本番インスタンス (連結会計) © 2014 QUNIE CORPORATION. All rights reserved. 3
  4. 4. 基盤環境の変遷 UNIX・HA構成 ・ 構成 8システムのSAP本番システム を所有 UNIXにて全てクラスター構成 © 2014 QUNIE CORPORATION. All rights reserved. 仮想化 Windows化/仮想化による N+1の構成にマイグレーショ ン。 クラウド AWS上へマイグレーショ ン。 より柔軟な基盤へ。 4

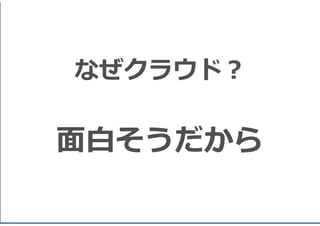

  5. 5. なぜクラウドか? なぜクラウド? 面白そうだから © 2014 QUNIE CORPORATION. All rights reserved. 5

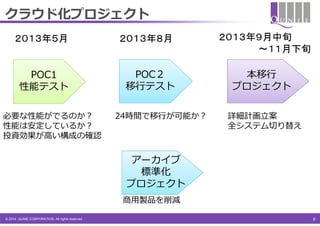

  6. 6. クラウド化プロジェクト 2013年5月 2013年8月 POC1 性能テスト POC2 移⾏テスト 必要な性能がでるのか? 性能は安定しているか? 投資効果が高い構成の確認 24時間で移⾏が可能か? 2013年9月中旬 ~11月下旬 本移⾏ プロジェクト 詳細計画⽴案 全システム切り替え アーカイブ 標準化 プロジェクト 商用製品を削減 © 2014 QUNIE CORPORATION. All rights reserved. 6
  7. 7. クラウド化プロジェクト 2013 9月 10月 10月 11月 11月 本番機 開発機 機 移⾏ 本番 初期移⾏ 移⾏ リハ 移⾏ 開発機 機 I/F環境 環境 移⾏ 移⾏ 自動化 災害対策 検証機 機 スクリプト移⾏ テスト 一部 構成 変更 移⾏ バックアップ環境構築 運用テスト・調整 監視環境構築 ユーザー 最終 ログインテスト テスト I/Fテスト AWS固有の問題発生なし 性能 テスト 性能テストの結果から ⼀部構成変更 © 2014 QUNIE CORPORATION. All rights reserved. 一部 構成 変更 性能 テスト 11月中旬にCPの高い新インスタ ンスタイプがAWSからリリース カットオーバ直前ではあったが 一部システムをリリースされた 新インスタンスタイプに変更 7
  8. 8. 8 理処後 ダウンタイム 認確 性 合 整BD © 2014 QUNIE CORPORATION. All rights reserved. トーポンイ 2 - A el b a T 1 - A el b a T 2 - B el b a T 1 - B el b a T アップタイム 送転 短縮化される時間 通常の⼿法と⽐較して処理時間を70〜90%程度まで削減可能 トーポスクエ 2 - A el b a T 1 - A el b a T 2 - B el b a T 1 - B el b a T 理処化分 細トーポ スクエ 理処前事 QUNIEの手法 B el b a T A el b a T ダウンタイム 認 理処後 性合整B確 トーポンイ D アップタイム 送転 トーポスクエ B el b a T A el b a T 理 処 前 事 通常の手法 通常のマイグレーションと同じです 移⾏⽅式
  9. 9. 高速/自動/並⾏マイグレーション HOYA ネットワーク網 DirectConnect 専用線 SAPサーバx6 エクスポート サーバx3 既存 DC SAPサーバx6 インポート サーバx3 ソフトウェア ルーター InternetVPN マイグレーションモニターを使用し エクスポート/転送/インポートを 全て自動化 3台のエクスポートサーバ、3台のイン ポートサーバを移⾏時だけ配置。 ⾼速移⾏を実現 © 2014 QUNIE CORPORATION. All rights reserved. 9
  10. 10. 話はそれますが。。。 地方からTokyoリージョンへのダンプファイル転送は時間がかかるのでは? 海外リージョンへのダンプファイル転送は時間がかかりすぎて非現実的? 転送テスト 転送元:東京都内のDC 転送ファイル:約1TB のSAP DB のエクスポートダンプファイル100GBを転送 回線:フレッツ光ネクスト VPNルータ:SEILx86(ソフトウェアルータ) 送信先 転送時間 (Robocopy) 転送レート 転送時間 (SilverBullet) 転送レート Tokyo 2: 32 84Mbps 2: 58 72.2Mbps Singapore 6: 37 32Mbps 2:59 72.6Mbps W Virginia 10:01 21Mbps 3: 01 70.8Mbps 結論:世界中、どこから、どこへでも移⾏可能です!! © 2014 QUNIE CORPORATION. All rights reserved. 10
  11. 11. AWS 移⾏プロジェクトのまとめ AWSであっても移⾏⼿法はかわらない SAP on AWS固有の問題は発生しなかった。 移⾏時間(ダウンタイム)が⻑くなるということはない 机上のサイジングにとらわれずベンチマークテストに 実施し構成を決定。サイジングは自己責任! © 2014 QUNIE CORPORATION. All rights reserved. 11
  12. 12. ■プロジェクト全貌 ■システム構成 ■クニエのサービス紹介 © 2014 QUNIE CORPORATION. All rights reserved. 12
  13. 13. 13 Tokyo Region C enoZ ytiiiilllliiiiballlliiiiavA C enoZ yt ba avA C enoZ yt ba avA C enoZ yt ba avA 2 - t e n b u S e t a vi r P DA pukca B ラーロトンコブョジ 視監 1 - t e n b u S cil b u P p u or G y ti r u c e S 理 管 A enoZ yt ba avA A enoZ yt ba avA A enoZ ytiiiilllliiiiballlliiiiavA A enoZ yt ba avA 1 - t e n b u S e t a vi r P DA p u o r G y ti r u c e S P A S p u o r G y ti r u c e S ssecc A et o m e R r et u o R N P V s s ecc A PAS et o m e R © 2014 QUNIE CORPORATION. All rights reserved. 参照用システム ムテスシ発開 ムテスシトステ ムテスシ番本 様 HOYA Internet LAN ザーユ ムテスシ携連 QUNIE SAP 構成概要
  14. 14. ネットワーク構成 ■ Direct ConnectでAmazon VPCと接続 ■ RemoteAccessVPNをアクセスも用意。 拠点ユーザーやネットワーク網障害時にアクセス 拠点ユーザ SSL-VPN SSL-VPN DirectConnet (冗⻑化) NPV ss ecc A et o m e R HOYA様 NW網 SSL-VPN バ ー サPAS r et u o R PAS SAP Subnet SNC Internet gateway SAP Global Support リモートサポート Public Subnet 供提チッパ トフソロクイマ SUS W © 2014 QUNIE CORPORATION. All rights reserved. TAN Management Subnet 14
  15. 15. ストレージ構成 PIOPS Datafile1 Datafile2 OS PIOPS SAPサーバ SQL SytemDB SAP Exec Datafile3 Datafile4 PIOPS Datafile5 Datafile6 EBS最適化 オプション インスタンス ストア Paging TempDB Work Datafile7 Datafile8 Backup © 2014 QUNIE CORPORATION. All rights reserved. PIOPS PIOPS Transaction-Log 15
  16. 16. バックアップ構成 / 災害対策構成 運用サイト(東京) AZ-A DRサイト(シンガポール) サイト(シンガポール) AZ-C ERPサーバ System ログバックアップ 4回/時 Log DB バックアップ サーバ S3 イメージ化 2世代 14日分 DBフル バックアップ 1回/週 1世代 1回/週 スナップショット メンテナンス時 フルバックアップ 2世代 1回/日 スナップショット S3 ・・・ イメージ化 2世代 スナップショット 2世代 © 2014 QUNIE CORPORATION. All rights reserved. スナップショット 14日分 14日分 リージョン間転送 (差分転送) ・・・ ログバックアップ 2世代 16
  17. 17. © 2014 QUNIE CORPORATION. All rights reserved. 17 運用サイトとDRサイトはS3の同期のみのためネットワークは 遮断されている。また運用サイト、DRサイトのAWSアカウント も別アカウントを利⽤。クラッキング等にも備えた環境。 通常コストはS3の費用のみ。月10万円以下。 e n o Z y tili b ali a v A トッョシプッナス リバカリ 開展に時害災 1 - t e n b u S e t a vi r P p u o r G y ti r u c e S P A S 1 - t e n b u S cil b u P p u o r G y ti r u c e S ssecc A et o m e R IMA NP Vssecc A et o m e R ) R D( ムテスシ番本 S3 災害対策環境
  18. 18. © 2014 QUNIE CORPORATION. All rights reserved. 運用 Region 18 DR Region B enoZ ytiiiilllliiiiballlliiiiavA B enoZ yt ba avA B enoZ yt ba avA B enoZ yt ba avA A enoZ yt ba avA A enoZ yt ba avA A enoZ ytiiiilllliiiiballlliiiiavA A enoZ yt ba avA enoZ ytiiiilllliiiiballlliiiiavA enoZ yt ba avA enoZ yt ba avA enoZ yt ba avA ログ転送 AllwasON バックアップ DBサーバは ログ適用の 最小インスタンス DB ミラー DB プリンパル CI AP AP AP ログオングループ APサーバは停止 参考:更なる高可用性/RPO,RTOを目指す場合..
  19. 19. システム運用監視基盤 OSS運用監視ツールHinemosを使用して統合監視・運用を実施 システム全体を鳥瞰 して監視 NW監視、サーバ監 監視、サーバ監 視、ジョブ制御の3機 視、ジョブ制御の 機 能をワンパッケージ 提供 シンプルで直感的な 操作性 低コストで導入可能なオープンソースソフトウェア 日本で生まれたソフトウェア システム運⽤管理で要求され る「基本的な」機能を備えた 統合運⽤管理ツールです。 オープンソースソフトウェア のためライセンス費用なしで 利⽤可能です。 システムの変更あってもライ センス費⽤追加などが不要 © 2014 QUNIE CORPORATION. All rights reserved. 19
  20. 20. まとめ 必要な時 すぐ使える いつでも 変更が可能 費用は 使った分だけ クラウドの特性を活かすことによりクラウドの パワーは最大化する。 PIOPS等により、オンプレよりも安定した性能を 得ることができる。 運⽤管理はAWSの特性を理解し構築する必要あり © 2014 QUNIE CORPORATION. All rights reserved. 20
  21. 21. ■プロジェクト全貌 ■システム構成 ■クニエのサービス紹介 © 2014 QUNIE CORPORATION. All rights reserved. 21
  22. 22. QUNIEのご紹介 クラウド OSS 運用コストの最適化 運用投資効果の向上 従量課⾦ 保守 (チケット制 サービス) © 2014 QUNIE CORPORATION. All rights reserved. 22
  23. 23. クラウドサービスメニュー for AWS Amazon Web Services SAP SAP マイグレーション for AWS 災害対策 on AWS Hinemos クラウド対応運⽤管理for AWS セキュアアクセス for AWS マネージメント・サービス for AWS © 2014 QUNIE CORPORATION. All rights reserved. 23
  24. 24. サービス体制 ワンストップ保守サービス お客様 Qunie 統合保守 連絡 ユーザ 部門 SAP 問合せ 回答 問合せ 回答 Level1 サポート 問合せ AWS 問合せ 回答 回答 © 2014 QUNIE CORPORATION. All rights reserved. 24
  25. 25. チケット制従量課⾦サービス ⼀般的な課⾦体系は、⼀定の作業時間を含んだ固定価格に 追加作業の変動価格を上乗せした形式 QUNIEでは、作業種別チケット数に応じて課⾦する仕組み を採用しております。 この課⾦体系を採⽤することにより、サービスレベルに⾒ 合った保守・運用コストでサービスを受けることができます。 型トッケチ 型定固 ⾦課定固 の型定固 月 21 11 01 9 8 7 6 5 4 3 2 1 (単位:千円) 0 005 000,1 005,1 000,2 005,2 000,3 005,3 額⾦課 【(例) 同じ件数の対応を実施した場合の、チケット型vs固定型シミュレーション】 1月 3月 4月 5月 6月 7月 8月 9月 2,500 2,500 2,500 2,000 2,000 1,300 800 800 2,000 )005( )005( )005( )000,1( )000,1( )000,1( チケット※1 2月 10月 11月 12月 合計 800 800 700 18,700 2,500 2,500 2,500 2,000 2,000 1,300 800 800 2,000 800 800 700 18,700 固定課⾦ 1,500 1,500 1,500 1,500 1,500 1,500 1,500 1,500 1,500 1,500 1,500 1,500 18,000 超過分課⾦ 1,500 1,500 1,500 750 750 0 0 0 750 0 0 0 6,750 固定型 3,000 3,000 3,000 2,250 2,250 1,500 1,500 1,500 2,250 1,500 1,500 1,500 24,750 チケット型 。的般⼀がのるなく⾼は価単⾦課分過超は型定固。額⾦るす当相に⾦課分過超の型定固は値数の内)(1※ © 2014 QUNIE CORPORATION. All rights reserved. 25
  26. 26. SSAE16 Type2レポート受領の保守サービス QUNIEの保守サービス業務はSSAE16 Type2報告書を受領した保守サービスです。 ■SSAE16 Type2 米国公認会計士協会(AICPA)が定めた、アウトソーシングサービスなどの受託業務を⾏う会 社の内部統制の有効性を評価する保証基準です。Type2報告書とは、対象業務に係る内部統制 の記述書の適正な表⽰、統制目的を達成するためのデザインの適切性、評価対象期間を通じて の運⽤状況の有効性に対して独⽴監査⼈が評価し、保証したものです。 AWSは、SSAE16 Type2を包括した上位基準 SOC1,SOC2,SOC3の報告書を受領。 AWSとクニエのサービスを、組み合わせることにより、クラウド基盤から、運用保守サービスまで 網羅されます。 会計監査 業務 ⾃社実⾏分 クニエ保守サービス 監査 監査 監査 監査報告書 SSAE16 AWS 監査 SOC2(含むSSAE16) 会計監査をQUNIEの報告書を受け取ることで代替する事が可能となります。 © 2014 QUNIE CORPORATION. All rights reserved. 26
  27. 27. クニエのサービスの運用保守サービス チケット制やクラウド活用により 運用保守費用を変動費に 必要なときだけサポート 内製化との両立とした保守サポート ベンダーロックインされない標準化され 保守サービス © 2014 QUNIE CORPORATION. All rights reserved. 27
  28. 28. 本件に関するお問い合わせ先 広木 太 Masaru Hiroki hirokim@qunie.com Twitterアカウント @baborin © 2014 QUNIE CORPORATION. All rights reserved. 28

×
