機械系のためのメカトロニクスディジタル回路

1. UEC 1 メカトロニクス「ディジタル回路」第6回エレクトロニクスディジタル回路下条誠* *電気通信大学名誉教授機械系のためのメカトロニクス

2. UEC 2 達成目標 1. デジタル回路の基本回路を理解する 2. デジタル素子を使い簡単な回路を作れる

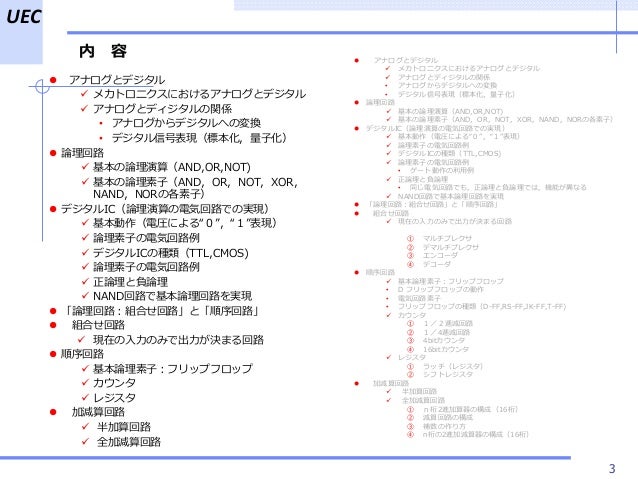

3. UEC 3 ⚫ アナログとデジタル ✓ メカトロニクスにおけるアナログとデジタル ✓ アナログとディジタルの関係 • アナログからデジタルへの変換 • デジタル信号表現（標本化，量子化） ⚫ 論理回路 ✓ 基本の論理演算（AND,OR,NOT) ✓ 基本の論理素子（AND，OR，NOT，XOR，NAND，NORの各素子） ⚫ デジタルIC（論理演算の電気回路での実現） ✓ 基本動作（電圧による“０”，“１”表現） ✓ 論理素子の電気回路例 ✓ デジタルICの種類（TTL,CMOS) ✓ 論理素子の電気回路例 • ゲート動作の利用例 ✓ 正論理と負論理 • 同じ電気回路でも，正論理と負論理では，機能が異なる ✓ NAND回路で基本論理回路を実現 ⚫ 「論理回路：組合せ回路」と「順序回路」 ⚫ 組合せ回路 ✓ 現在の入力のみで出力が決まる回路 ① マルチプレクサ ② デマルチプレクサ ③ エンコーダ ④ デコーダ ⚫ 順序回路 ✓ 基本論理素子：フリップフロップ • D フリップフロップの動作 • 電気回路素子 • フリップフロップの種類（D-FF,RS-FF,JK-FF,T-FF) ✓ カウンタ ① １／２逓減回路 ② １／4逓減回路 ③ 4bitカウンタ ④ 16bitカウンタ ✓ レジスタ ① ラッチ（レジスタ） ② シフトレジスタ ⚫ 加減算回路 ✓ 半加算回路 ✓ 全加減算回路 ① ｎ桁2進加算器の構成（16桁） ② 減算回路の構成 ③ 補数の作り方 ④ n桁の2進加減算器の構成（16桁） ⚫ アナログとデジタル ✓ メカトロニクスにおけるアナログとデジタル ✓ アナログとディジタルの関係 • アナログからデジタルへの変換 • デジタル信号表現（標本化，量子化） ⚫ 論理回路 ✓ 基本の論理演算（AND,OR,NOT) ✓ 基本の論理素子（AND，OR，NOT，XOR， NAND，NORの各素子） ⚫ デジタルIC（論理演算の電気回路での実現） ✓ 基本動作（電圧による“０”，“１”表現） ✓ 論理素子の電気回路例 ✓ デジタルICの種類（TTL,CMOS) ✓ 論理素子の電気回路例 ✓ 正論理と負論理 ✓ NAND回路で基本論理回路を実現 ⚫ 「論理回路：組合せ回路」と「順序回路」 ⚫ 組合せ回路 ✓ 現在の入力のみで出力が決まる回路 ⚫ 順序回路 ✓ 基本論理素子：フリップフロップ ✓ カウンタ ✓ レジスタ ⚫ 加減算回路 ✓ 半加算回路 ✓ 全加減算回路内容

4. UEC 4 アナログとディジタル ⚫ アナログは連続的に変化する量 ⚫ デジタルは，1／0で表す量 http://www.linear-news.jp/2006-2010/news/analog/ モールス符号 ✓1／0で情報が送れるの？ ✓1／0を組み合わせることで単語や文章を伝えることができるというのがデジタルの重要な考え方

5. UEC 5 アナログとディジタル最近の機器はアナログ回路とディジタル回路を両方利用 http://www.linear-news.jp/2006-2010/news/analog/

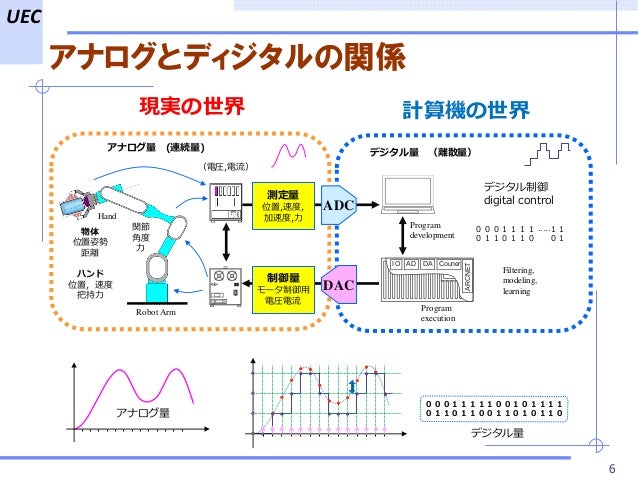

6. UEC アナログとディジタルの関係 6 0 0 0 1 0 1 1 0 1 1 1 1 1 1 1 0 0 1 0 1 0 1 1 0 1 1 1 0 1 0 1 0 現実の世界計算機の世界 Robot Arm Hand 測定量位置,速度, 加速度,力制御量モータ制御用電圧電流ハンド位置，速度把持力アナログ量 (連続量) 物体位置姿勢距離関節角度力デジタル制御 digital control Program development Program execution ADC DAC Filtering, modeling, learning デジタル量（離散量）（電圧,電流） 1 0 1 1 0 0 0 1 0 1 1 0 1 1 1 1 1 0 ..... アナログ量デジタル量

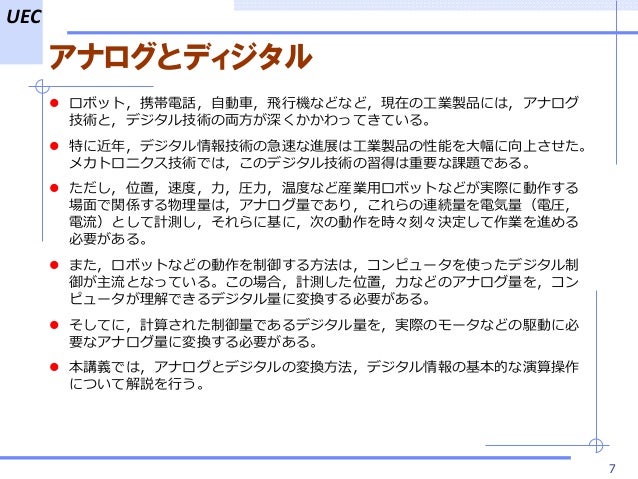

7. UEC アナログとディジタル 7 ⚫ ロボット，携帯電話，自動車，飛行機などなど，現在の工業製品には，アナログ技術と，デジタル技術の両方が深くかかわってきている。 ⚫ 特に近年，デジタル情報技術の急速な進展は工業製品の性能を大幅に向上させた。メカトロニクス技術では，このデジタル技術の習得は重要な課題である。 ⚫ ただし，位置，速度，力，圧力，温度など産業用ロボットなどが実際に動作する場面で関係する物理量は，アナログ量であり，これらの連続量を電気量（電圧，電流）として計測し，それらに基に，次の動作を時々刻々決定して作業を進める必要がある。 ⚫ また，ロボットなどの動作を制御する方法は，コンピュータを使ったデジタル制御が主流となっている。この場合，計測した位置，力などのアナログ量を，コンピュータが理解できるデジタル量に変換する必要がある。 ⚫ そしてに，計算された制御量であるデジタル量を，実際のモータなどの駆動に必要なアナログ量に変換する必要がある。 ⚫ 本講義では，アナログとデジタルの変換方法，デジタル情報の基本的な演算操作について解説を行う。

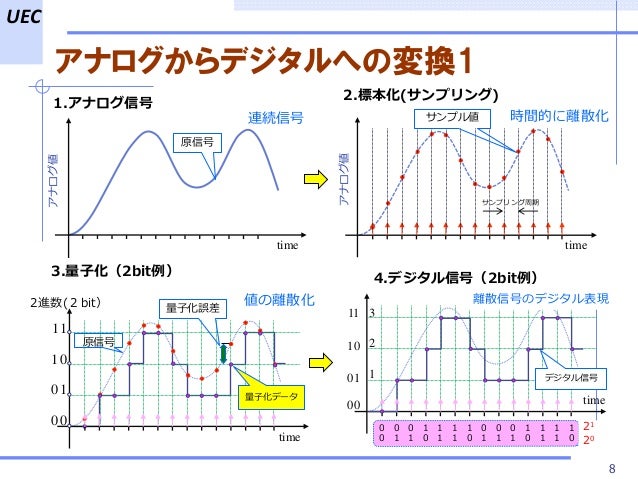

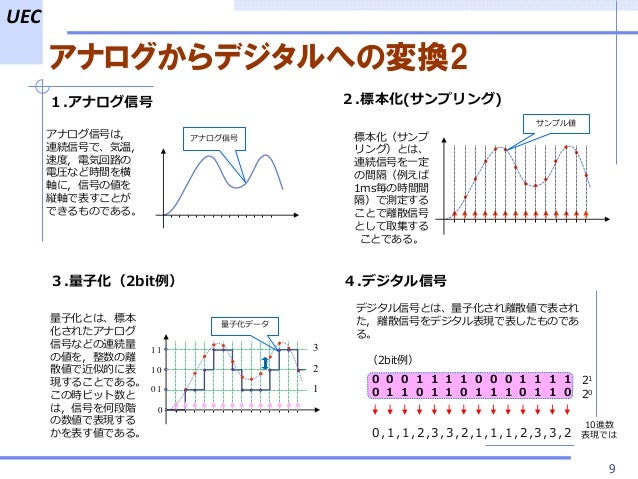

8. UEC アナログからデジタルへの変換1 8 1.アナログ信号 2.標本化(サンプリング) time アナログ値サンプル値 time アナログ値 4.デジタル信号（2bit例）3.量子化（2bit例） 00 01 10 11 time 2進数(２bit）量子化誤差原信号量子化データ原信号サンプリング周期連続信号時間的に離散化値の離散化 00 01 10 11 time 0 0 0 1 0 1 1 0 1 1 1 1 1 1 1 0 0 1 0 1 0 1 1 0 1 1 1 0 離散信号のデジタル表現 3 2 1 20 21 デジタル信号

9. UEC 9 １.アナログ信号２.標本化(サンプリング) ４.デジタル信号３.量子化（2bit例）標本化（サンプリング）とは、連続信号を一定の間隔（例えば 1ms毎の時間間隔）で測定することで離散信号として取集することである。量子化とは、標本化されたアナログ信号などの連続量の値を，整数の離散値で近似的に表現することである。この時ビット数とは，信号を何段階の数値で表現するかを表す値である。 0 0 0 1 0 1 1 0 1 1 1 1 1 1 1 0 0 1 0 1 0 1 1 0 1 1 1 0 デジタル信号とは、量子化され離散値で表された，離散信号をデジタル表現で表したものである。アナログ信号は，連続信号で、気温，速度，電気回路の電圧など時間を横軸に，信号の値を縦軸で表すことができるものである。 0,1,1,2,3,3,2,1,1,1,2,3,3,2 0 1 1 0 1 1 0 3 2 1 アナログ信号サンプル値量子化データ（2bit例）アナログからデジタルへの変換2 20 21 10進数表現では

10. UEC 論理回路 10 コンピュータは，数学の加減乗除の四則演算などを高速に実行する。このコンピュータは，デジタルICによって構成されている。デジタルICは論理演算を行う電気回路である。また今やロボット，自動車などの制御や信号処理では，デジタルICの利用は避けて通れない技術である。ここでは，このデジタルICについて解説を行う。 ⚫ 論理回路 ✓ 基本の論理演算（AND,OR,NOT) ✓ 基本の論理素子（AND，OR，NOT， XOR，NAND，NORの各素子） ⚫ デジタルIC（論理演算の電気回路での実現） ✓ 基本動作（電圧による“０”，“１”表現） ✓ 論理素子の電気回路例 ✓ デジタルICの種類（TTL,CMOS) ✓ 論理素子の電気回路例 • ゲート動作の利用例 ✓ 正論理と負論理 • 同じ電気回路でも，正論理と負論理では，機能が異なる ✓ NAND回路で基本論理回路を実現 ⚫ 「論理回路：組合せ回路」と「順序回路」 ⚫ 組合せ回路 ⚫ 順序回路 ⚫ 加減算回路

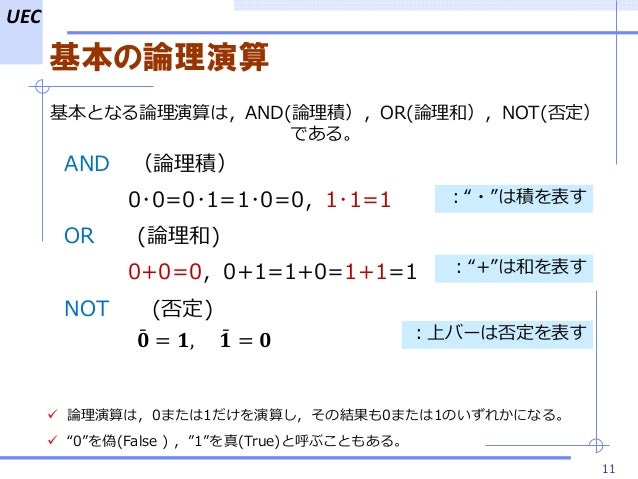

11. UEC 11 基本の論理演算 AND （論理積） 0･0=0･1=1･0=0，1･1=1 OR (論理和) 0+0=0，0+1=1+0=1+1=1 NOT (否定) ሜ𝟎 = 𝟏, ሜ𝟏 = 𝟎 ：上バーは否定を表す基本となる論理演算は，AND(論理積），OR(論理和），NOT(否定）である。：“・”は積を表す：“+”は和を表す ✓ 論理演算は，0または1だけを演算し，その結果も0または1のいずれかになる。 ✓ “0”を偽(False ) ，”1”を真(True)と呼ぶこともある。

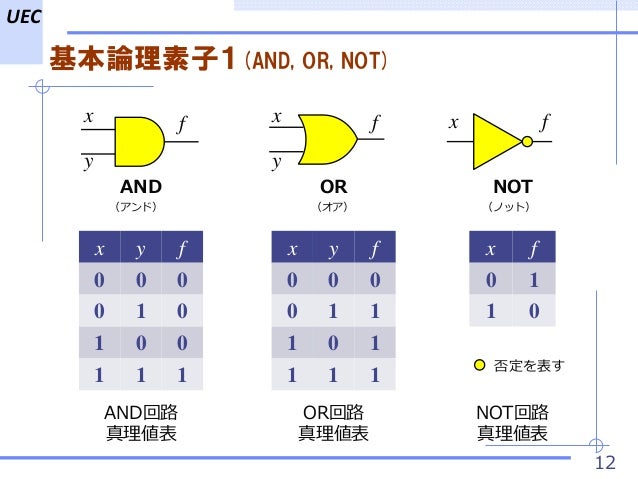

12. UEC 12 基本論理素子１(AND, OR, NOT) x y f 0 0 0 0 1 0 1 0 0 1 1 1 x y f 0 0 0 0 1 1 1 0 1 1 1 1 x f 0 1 1 0 AND回路真理値表 OR回路真理値表 NOT回路真理値表 x y f x y f fx AND OR NOT 否定を表す（アンド）（オア）（ノット）

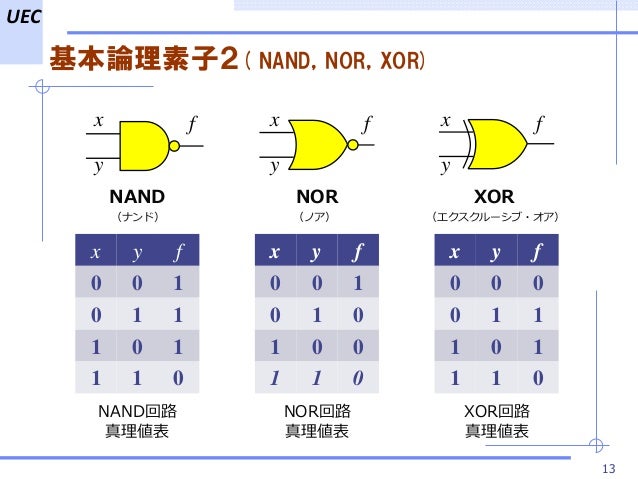

13. UEC 13 基本論理素子２( NAND，NOR，XOR) x y f 0 0 1 0 1 1 1 0 1 1 1 0 x y f 0 0 1 0 1 0 1 0 0 1 1 0 x y f 0 0 0 0 1 1 1 0 1 1 1 0 NAND回路真理値表 NOR回路真理値表 XOR回路真理値表 x y f x y f x y f NAND NOR XOR （エクスクルーシブ・オア）（ナンド）（ノア）

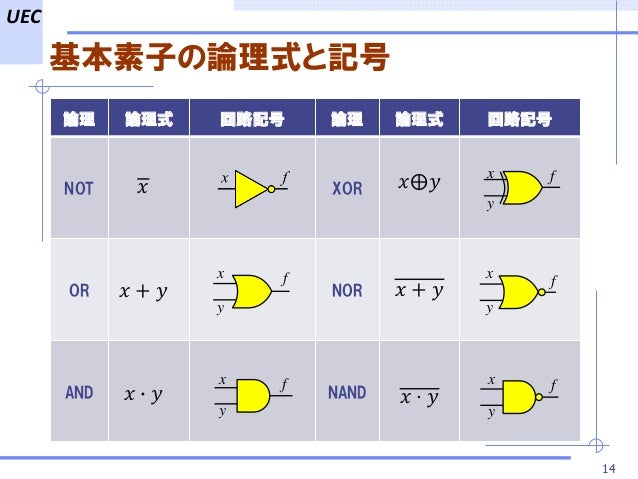

14. UEC 基本素子の論理式と記号 14 論理論理式回路記号論理論理式回路記号 NOT XOR OR NOR AND NAND x y f x y f 𝑥 𝑥 + 𝑦 𝑥 ∙ 𝑦 𝑥⨁𝑦 𝑥 + 𝑦 𝑥 ⋅ 𝑦 x y f x y f x y f

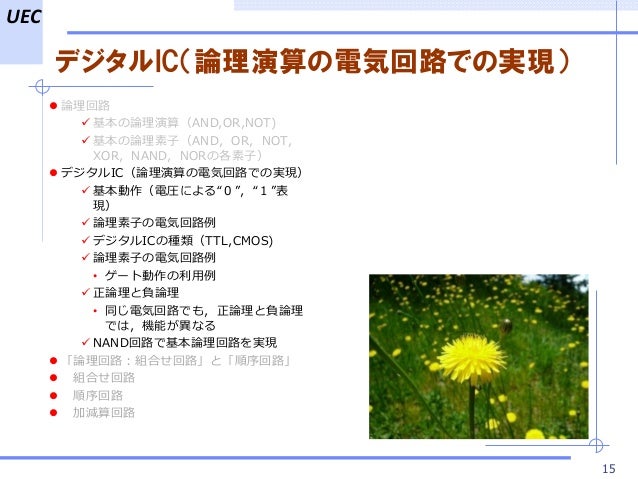

15. UEC デジタルIC（論理演算の電気回路での実現） 15 ⚫ 論理回路 ✓ 基本の論理演算（AND,OR,NOT) ✓ 基本の論理素子（AND，OR，NOT， XOR，NAND，NORの各素子） ⚫ デジタルIC（論理演算の電気回路での実現） ✓ 基本動作（電圧による“０”，“１”表現） ✓ 論理素子の電気回路例 ✓ デジタルICの種類（TTL,CMOS) ✓ 論理素子の電気回路例 • ゲート動作の利用例 ✓ 正論理と負論理 • 同じ電気回路でも，正論理と負論理では，機能が異なる ✓ NAND回路で基本論理回路を実現 ⚫ 「論理回路：組合せ回路」と「順序回路」 ⚫ 組合せ回路 ⚫ 順序回路 ⚫ 加減算回路

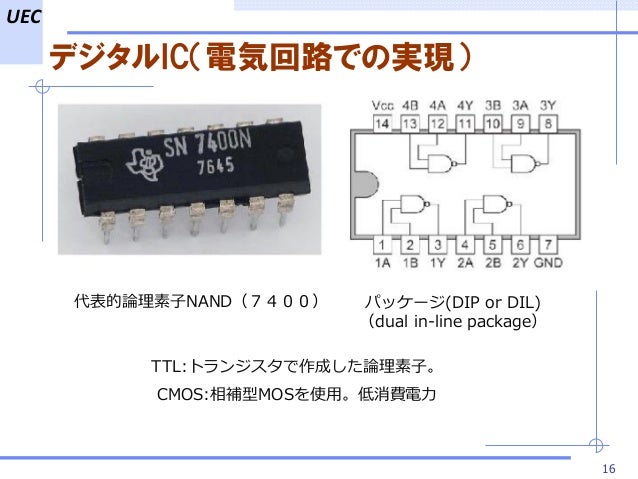

16. UEC 16 デジタルIC（電気回路での実現）代表的論理素子NAND（７４００）パッケージ(DIP or DIL) （dual in-line package） TTL:トランジスタで作成した論理素子。 CMOS:相補型MOSを使用。低消費電力

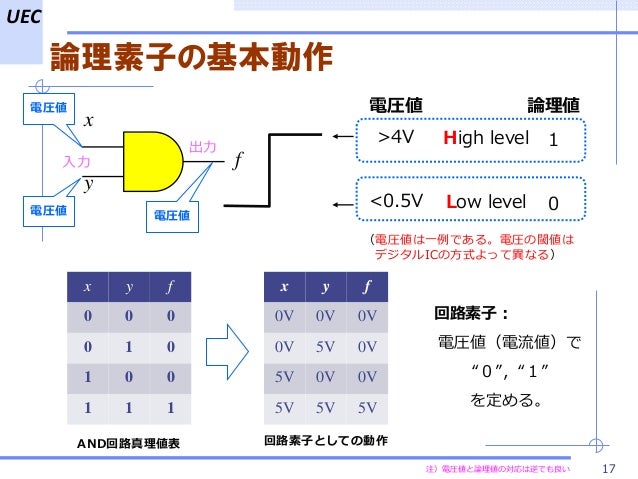

17. UEC 論理素子の基本動作 17 High level Low level >4V <0.5V 電圧値 1 0 論理値回路素子：電圧値（電流値）で “０”，“１” を定める。 x y f 0V 0V 0V 0V 5V 0V 5V 0V 0V 5V 5V 5V x y f x y f 0 0 0 0 1 0 1 0 0 1 1 1 AND回路真理値表回路素子としての動作注）電圧値と論理値の対応は逆でも良い電圧値電圧値電圧値入力出力（電圧値は一例である。電圧の閾値はデジタルICの方式よって異なる）

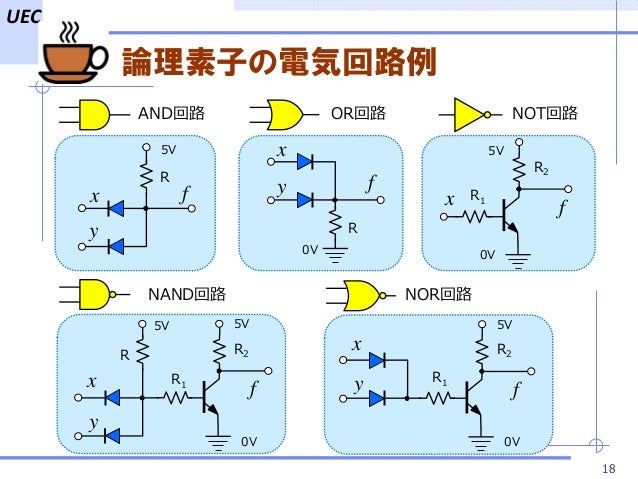

18. UEC 論理素子の電気回路例 18 0V R x y f 5V R x y f R1 R2 0V 5V x f R1 R2 0V 5V5V R x y f R1 R2 0V 5V x y f AND回路 OR回路 NOT回路 NOR回路NAND回路

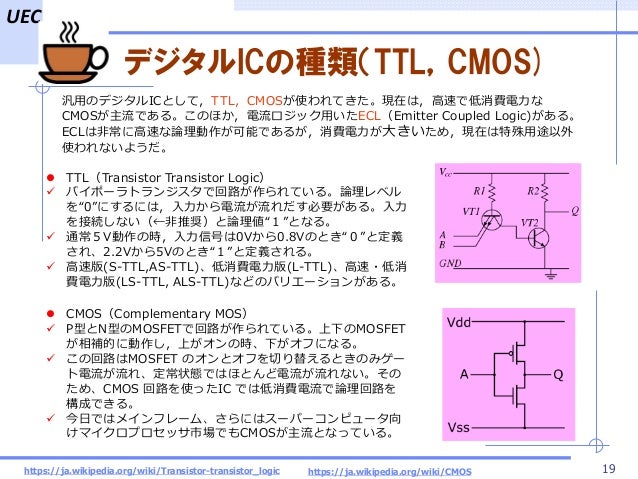

19. UEC デジタルICの種類（TTL，CMOS) 19 ⚫ TTL（Transistor Transistor Logic） ✓ バイポーラトランジスタで回路が作られている。論理レベルを“0”にするには，入力から電流が流れだす必要がある。入力を接続しない（←非推奨）と論理値“１”となる。 ✓ 通常５V動作の時，入力信号は0Vから0.8Vのとき“０”と定義され、2.2Vから5Vのとき“１”と定義される。 ✓ 高速版(S-TTL,AS-TTL)、低消費電力版(L-TTL)、高速・低消費電力版(LS-TTL, ALS-TTL)などのバリエーションがある。 ⚫ CMOS（Complementary MOS） ✓ P型とN型のMOSFETで回路が作られている。上下のMOSFET が相補的に動作し，上がオンの時、下がオフになる。 ✓ この回路はMOSFET のオンとオフを切り替えるときのみゲート電流が流れ、定常状態ではほとんど電流が流れない。そのため、CMOS 回路を使ったIC では低消費電流で論理回路を構成できる。 ✓ 今日ではメインフレーム、さらにはスーパーコンピュータ向けマイクロプロセッサ市場でもCMOSが主流となっている。汎用のデジタルICとして，TTL，CMOSが使われてきた。現在は，高速で低消費電力な CMOSが主流である。このほか，電流ロジック用いたECL（Emitter Coupled Logic)がある。 ECLは非常に高速な論理動作が可能であるが，消費電力が大きいため，現在は特殊用途以外使われないようだ。 https://ja.wikipedia.org/wiki/Transistor-transistor_logic https://ja.wikipedia.org/wiki/CMOS

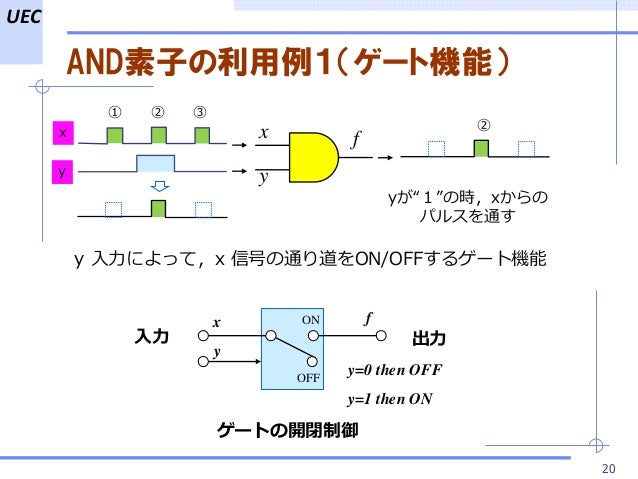

20. UEC AND素子の利用例１（ゲート機能） 20 x y f y 入力によって，x 信号の通り道をON/OFFするゲート機能 ON OFF x f y=0 then OFF y=1 then ON ゲートの開閉制御入力出力 y yが“１”の時，xからのパルスを通す ① ② ③ ② y x

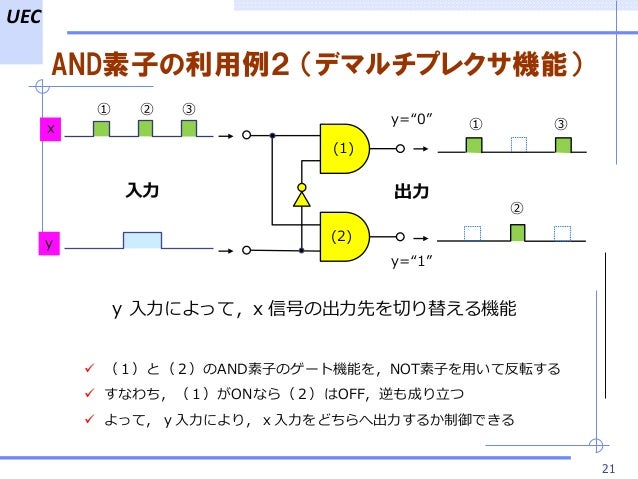

21. UEC AND素子の利用例２（デマルチプレクサ機能） 21 ① ③ ② y 入力によって，x 信号の出力先を切り替える機能 (1) (2) ✓ （１）と（２）のAND素子のゲート機能を，NOT素子を用いて反転する ✓ すなわち，（１）がONなら（２）はOFF，逆も成り立つ ✓ よって，ｙ入力により，ｘ入力をどちらへ出力するか制御できる ① ② ③ y x 入力出力 y=“0” y=“1”

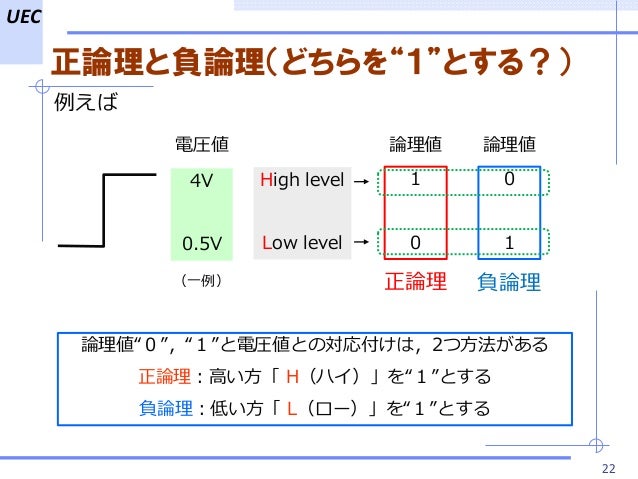

22. UEC 22 正論理と負論理（どちらを“１”とする？） 4V 0.5V High level Low level 1 0 電圧値論理値 0 1 論理値正論理負論理論理値“０”，“１”と電圧値との対応付けは，2つ方法がある正論理：高い方「 H（ハイ）」を“１”とする負論理：低い方「 L（ロー）」を“１”とする例えば（一例）

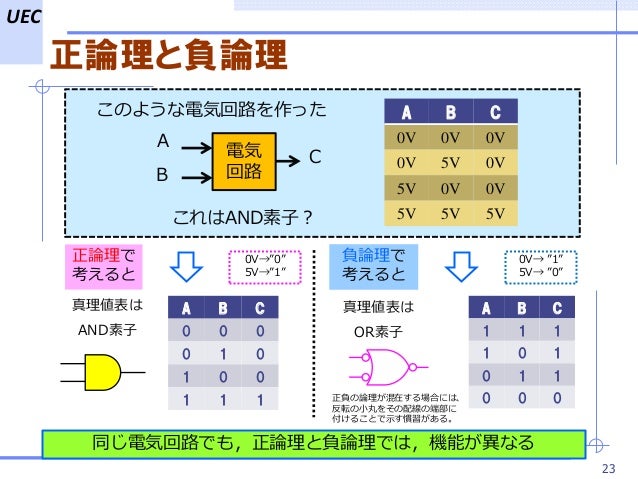

23. UEC 23 正論理と負論理 A B C 0V 0V 0V 0V 5V 0V 5V 0V 0V 5V 5V 5V A B C電気回路 A B C 0 0 0 0 1 0 1 0 0 1 1 1 A B C 1 1 1 1 0 1 0 1 1 0 0 0 正論理で考えると 0V→ ”1” 5V→ ”0” このような電気回路を作った 0V→”0” 5V→”1” これはAND素子？同じ電気回路でも，正論理と負論理では，機能が異なる負論理で考えると真理値表は AND素子真理値表は OR素子正負の論理が混在する場合には、反転の小丸をその配線の端部に付けることで示す慣習がある。

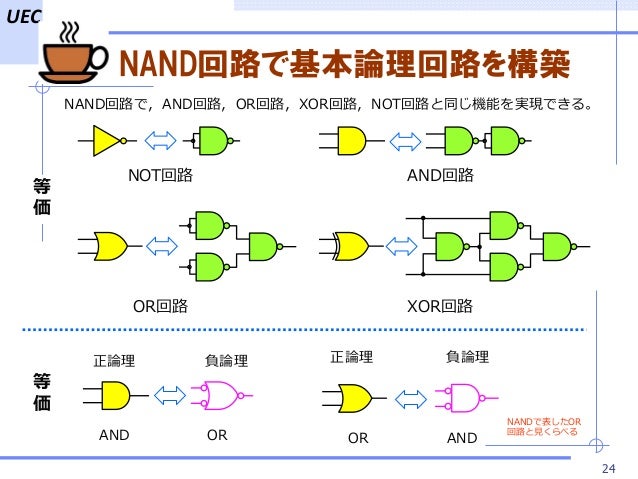

24. UEC NAND回路で基本論理回路を構築 24 NAND回路で，AND回路，OR回路，XOR回路，NOT回路と同じ機能を実現できる。 NOT回路 AND回路 OR回路 XOR回路正論理負論理正論理負論理 AND OR ANDOR NANDで表したOR 回路と見くらべる等価等価

25. UEC 論理回路：「組合せ回路」 25 ⚫ 論理回路 ✓ 基本の論理演算（AND,OR,NOT) ✓ 基本の論理素子（AND，OR，NOT，XOR， NAND，NORの各素子） ⚫ デジタルIC（論理演算の電気回路での実現） ✓ 基本動作（電圧による“０”，“１”表現） ✓ 論理素子の電気回路例 ✓ デジタルICの種類（TTL,CMOS) ✓ 論理素子の電気回路例 • ゲート動作の利用例 ✓ 正論理と負論理 • 同じ電気回路でも，正論理と負論理では，機能が異なる ✓ NAND回路で基本論理回路を実現 ⚫ 「論理回路：組合せ回路」と「順序回路」 ⚫ 組合せ回路 ① マルチプレクサ ② デマルチプレクサ ③ エンコーダ ④ デコーダ ⚫ 順序回路 ✓ 基本論理素子：フリップフロップ ✓ カウンタ ✓ レジスタ ⚫ 加減算回路 ✓ 半加算回路 ✓ 全加減算回路

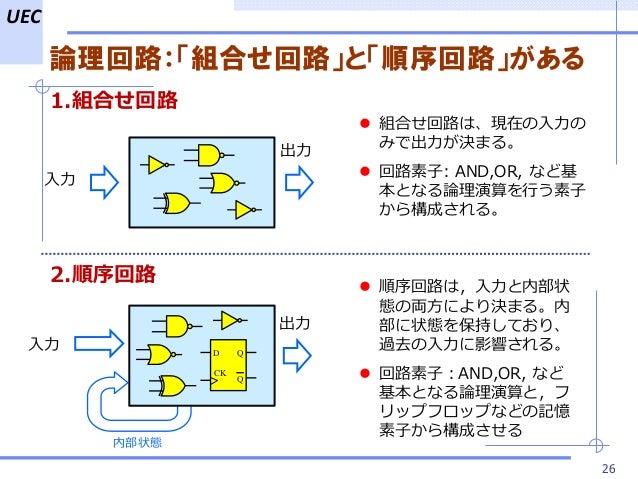

26. UEC 論理回路：「組合せ回路」と「順序回路」がある 26 1.組合せ回路 2.順序回路入力出力 ⚫ 組合せ回路は、現在の入力のみで出力が決まる。 ⚫ 回路素子: AND,OR, など基本となる論理演算を行う素子から構成される。 ⚫ 順序回路は，入力と内部状態の両方により決まる。内部に状態を保持しており、過去の入力に影響される。 ⚫ 回路素子：AND,OR, など基本となる論理演算と，フリップフロップなどの記憶素子から構成させる入力出力内部状態 D Q Q CK

27. UEC 27 組合せ回路組合せ回路は，論理回路の基本で，論理素子(AND,OR,NOT,XOR)などを用いて論理演算を行う。以下にその例を示す。 ① マルチプレクサ（Multiplexer）：複数の入力から1つを選んで出力する。「データセレクタ」（Data selector）とも呼ばれる。 ② デマルチプレクサ（Demultiplexer）： 1つの入力を複数の出力の内の1つに出力する。 ③ エンコーダ（Encoder）：エンコードとは、符号化ともいい、デジタルデータを一定の規則に従って、目的に応じた符号に変換すること。 ④ デコーダ（Decoder）：デコードとは、復号ともいい、エンコードの対義語。エンコードした情報を元に戻すこと。 ⑤ 加減算器 : 2進数の加減算を行う。

28. UEC ①マルチプレクサ１ 28 多数の入力端子(2n) から選択信号によって，１入力を選択し，その入力信号を出力する回路 S2 S1 S0 Q 0 0 0 D0 0 0 1 D1 1 1 1 D7 ⋮ ⋮ ⋮ ⋮ Q D0 D1 D2 D7 S1 S0S2 入力出力選択信号 D0 D1 D2 D7 Q Siで選択 S1,S2,S3の入力パターによって入力する端子Diが決まる ⋮ ⋮

29. UEC ①マルチプレクサ2 29 S x 𝑥 ∙ 𝑆 + 𝑦 ∙ 𝑆 (1) (2) (3) ① ② ③ ④ ⑤ ① ② ③ ④ ⑤ y f S f 0 x 1 y 例：マルチプレクサ２入力，１出力 S=0 then f=x S=1 then f=y ⚫ 入力は， ✓ “ｘ” ✓ “ｙ” ⚫ 出力は， “ｆ” Q D0 D1 S x y f 選択信号

30. UEC ②デマルチプレクサ１ 30 １つの入力を，多数(2n) の中から1つの出力端子を選択信号によって選択し，入力信号を出力する回路 S1,S2,S3の入力パターによって出力する端子Qiが決まる S2 S1 S0 D 0 0 0 Q0 0 0 1 Q1 1 1 1 Q7 D Q0 Q1 Q2 Q7 S1 S0S2 入力出力選択信号 ⋮ ⋮ ⋮ ⋮ Q0 Q1 Q2 Q7 D Siで選択 ⋮ ⋮

31. UEC ②デマルチプレクサ２ 31 S a b 0 x 0 1 0 x ① ③ ② (1) (2) ① ② ③ S x 入力 𝑥 ∙ 𝑆 𝑥 ∙ 𝑆 a b 例：デマルチプレクサ１入力，２出力 S=0 then a=x, b=0 S=1 then a=0, b=x ⚫ 入力は，“ｘ” ⚫ 出力は， ✓ a端子 ✓ b端子 D Q0 Q1 S x a b 選択信号

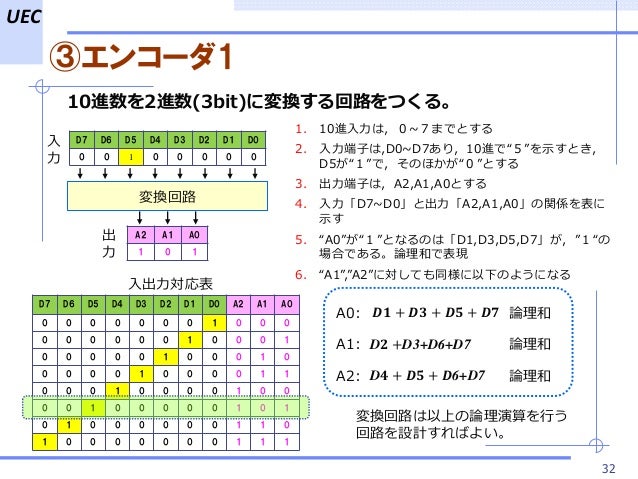

32. UEC ③エンコーダ1 32 D7 D6 D5 D4 D3 D2 D1 D0 0 0 1 0 0 0 0 0 A2 A1 A0 1 0 1 10進数を2進数(3bit)に変換する回路をつくる。 1. 10進入力は，０~７までとする 2. 入力端子は,D0~D7あり，10進で“５”を示すとき， D5が“１”で，そのほかが“０”とする 3. 出力端子は，A2,A1,A0とする 4. 入力「D7~D0」と出力「A2,A1,A0」の関係を表に示す 5. “A0”が“１”となるのは「D1,D3,D5,D7」が，”１“の場合である。論理和で表現 6. “A1”,”A2”に対しても同様に以下のようになる変換回路 D7 D6 D5 D4 D3 D2 D1 D0 A2 A1 A0 0 0 0 0 0 0 0 1 0 0 0 0 0 0 0 0 0 1 0 0 0 1 0 0 0 0 0 1 0 0 0 1 0 0 0 0 0 1 0 0 0 0 1 1 0 0 0 1 0 0 0 0 1 0 0 0 0 1 0 0 0 0 0 1 0 1 0 1 0 0 0 0 0 0 1 1 0 1 0 0 0 0 0 0 0 1 1 1 𝑫𝟏 + 𝑫𝟑 + 𝑫𝟓 + 𝑫𝟕 D𝟐 +D3+D6+D7 D𝟒 + 𝑫𝟓 + 𝑫6+D7 A0: 論理和 A1: A2: 論理和論理和変換回路は以上の論理演算を行う回路を設計すればよい。入力出力入出力対応表

33. UEC ③エンコーダ２ 33 一般に，エンコード（encode）とは、符号化ともいい、デジタルデータを一定の規則に従って、目的に応じた符号に変換することである。 A0 A1 A2 D 7 D 6 D 5 D 4 D 3 D 2 D 1 D 0 A 2 A 1 A 0 0 0 0 0 0 0 0 1 0 0 0 0 0 0 0 0 0 1 0 0 0 1 0 0 0 0 0 1 0 0 0 1 0 0 0 0 0 1 0 0 0 0 1 1 0 0 0 1 0 0 0 0 1 0 0 0 0 1 0 0 0 0 0 1 0 1 0 1 0 0 0 0 0 0 1 1 0 1 0 0 0 0 0 0 0 1 1 1 𝑫𝟏 + 𝑫𝟑 + 𝑫𝟓 + 𝑫𝟕 D𝟐 +D3+D6+D7 D𝟒 + 𝑫𝟓 + 𝑫6+D7 論理式前式の論理式を行う論理回路を示す。（4入力OR回路を利用。2入力ORからも簡単に作れる）入力出力 10進数 2進数

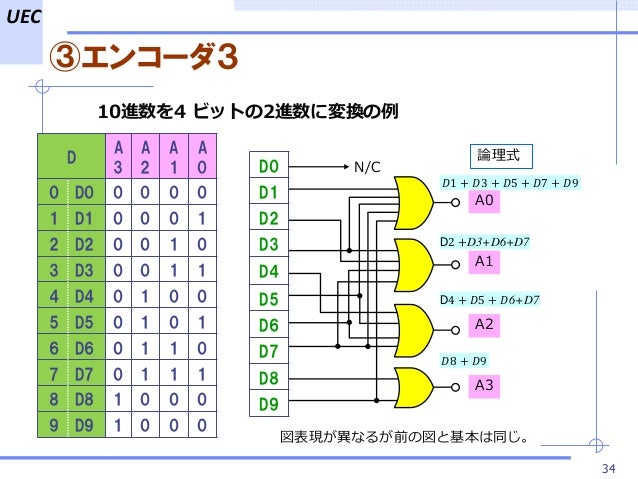

34. UEC ③エンコーダ３ 34 D A 3 A 2 A 1 A 0 0 D0 0 0 0 0 1 D1 0 0 0 1 2 D2 0 0 1 0 3 D3 0 0 1 1 4 D4 0 1 0 0 5 D5 0 1 0 1 6 D6 0 1 1 0 7 D7 0 1 1 1 8 D8 1 0 0 0 9 D9 1 0 0 0 D0 D1 D2 D3 D4 D5 D6 D7 D8 D9 N/C A0 A1 A2 A3 𝐷1 + 𝐷3 + 𝐷5 + 𝐷7 + 𝐷9 D2 +D3+D6+D7 D4 + 𝐷5 + 𝐷6+D7 𝐷8 + 𝐷9 論理式 10進数を4 ビットの2進数に変換の例図表現が異なるが前の図と基本は同じ。

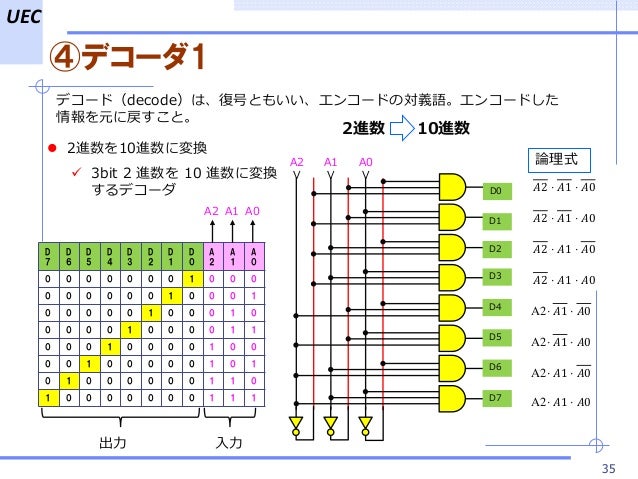

35. UEC ④デコーダ1 35 デコード（decode）は、復号ともいい、エンコードの対義語。エンコードした情報を元に戻すこと。 D 7 D 6 D 5 D 4 D 3 D 2 D 1 D 0 A 2 A 1 A 0 0 0 0 0 0 0 0 1 0 0 0 0 0 0 0 0 0 1 0 0 0 1 0 0 0 0 0 1 0 0 0 1 0 0 0 0 0 1 0 0 0 0 1 1 0 0 0 1 0 0 0 0 1 0 0 0 0 1 0 0 0 0 0 1 0 1 0 1 0 0 0 0 0 0 1 1 0 1 0 0 0 0 0 0 0 1 1 1 A0A1A2 D0 D1 D2 D3 D4 D5 D6 D7 A2 V A1 V A0 V ⚫ 2進数を10進数に変換 ✓ 3bit 2 進数を 10 進数に変換するデコーダ 𝐴2 ⋅ 𝐴1 ⋅ 𝐴0 𝐴2 ⋅ 𝐴1 ⋅ 𝐴0 𝐴2 ⋅ 𝐴1 ⋅ 𝐴0 𝐴2 ⋅ 𝐴1 ⋅ 𝐴0 A2⋅ 𝐴1 ⋅ 𝐴0 A2⋅ 𝐴1 ⋅ 𝐴0 A2⋅ 𝐴1 ⋅ 𝐴0 A2⋅ 𝐴1 ⋅ 𝐴0 論理式 2進数 10進数入力出力

36. UEC 論理回路：「順序回路」 36 ⚫ 論理回路 ⚫ デジタルIC（論理演算の電気回路での実現） ⚫ 「論理回路：組合せ回路」と「順序回路」 ⚫ 組合せ回路 ⚫ 順序回路 ✓ 基本論理素子：フリップフロップ • D フリップフロップの動作 • 電気回路素子 • フリップフロップの種類（D-FF,RS-FF,JK- FF,T-FF) ✓ カウンタ ① １／２逓減回路 ② １／4逓減回路 ③ 4bitカウンタ ④ 16bitカウンタ ✓ レジスタ ① ラッチ（レジスタ） ② シフトレジスタ ⚫ 加減算回路 ✓ 半加算回路 ✓ 全加減算回路 ① ｎ桁2進加算器の構成（16桁） ② 減算回路の構成 ③ 補数の作り方 ④ n桁の2進加減算器の構成（16桁）

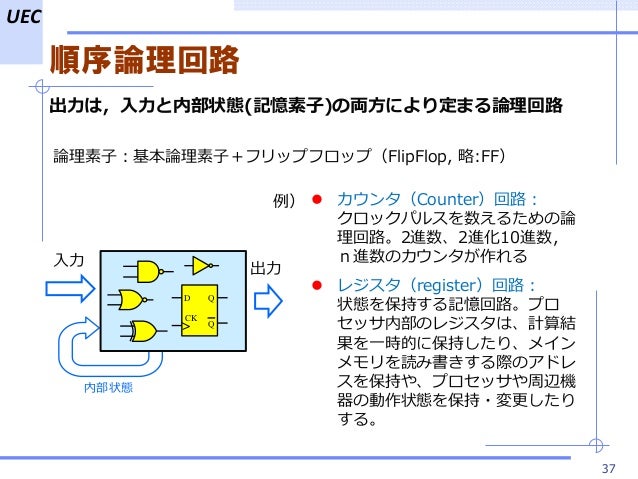

37. UEC 37 順序論理回路出力は，入力と内部状態(記憶素子)の両方により定まる論理回路論理素子：基本論理素子＋フリップフロップ（FlipFlop, 略:FF） ⚫ カウンタ（Counter）回路：クロックパルスを数えるための論理回路。2進数、2進化10進数，ｎ進数のカウンタが作れる ⚫ レジスタ（register）回路：状態を保持する記憶回路。プロセッサ内部のレジスタは、計算結果を一時的に保持したり、メインメモリを読み書きする際のアドレスを保持や、プロセッサや周辺機器の動作状態を保持・変更したりする。例）入力出力内部状態 D Q Q CK

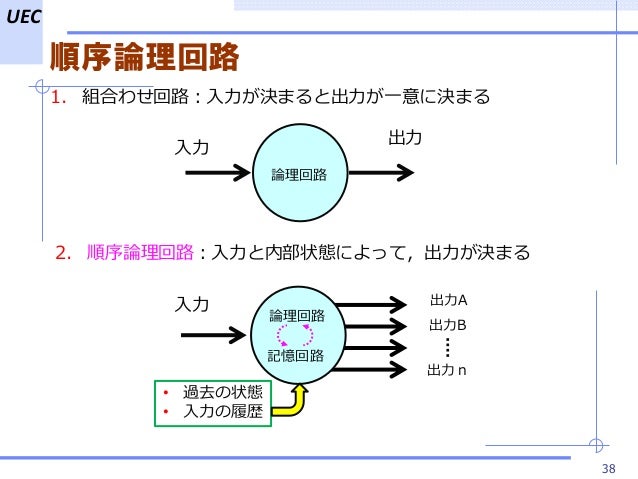

38. UEC 38 1. 組合わせ回路：入力が決まると出力が一意に決まる入力出力順序論理回路出力A 出力B 記憶回路 2. 順序論理回路：入力と内部状態によって，出力が決まる入力 • 過去の状態 • 入力の履歴論理回路論理回路出力ｎ

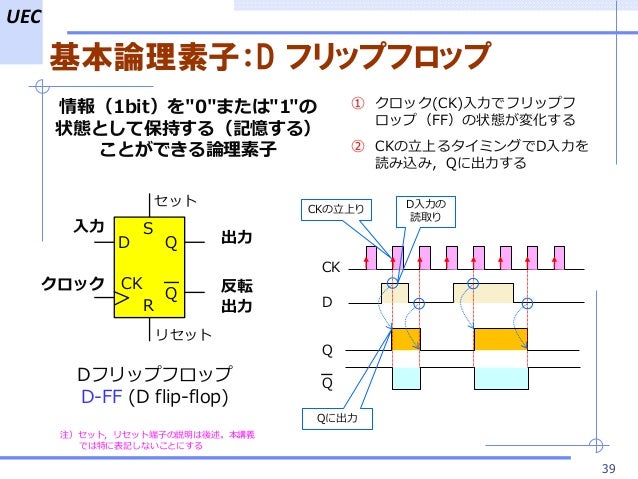

39. UEC 基本論理素子：D フリップフロップ 39 情報（1bit）を"0"または"1"の状態として保持する（記憶する）ことができる論理素子 ① クロック(CK)入力でフリップフロップ（FF）の状態が変化する ② CKの立上るタイミングでD入力を読み込み，Qに出力する CK D Q QDフリップフロップ D-FF (D flip-flop) D Q Q CK 入力出力反転出力クロック S R セットリセット注）セット，リセット端子の説明は後述。本講義では特に表記しないことにする CKの立上り D入力の読取り Qに出力

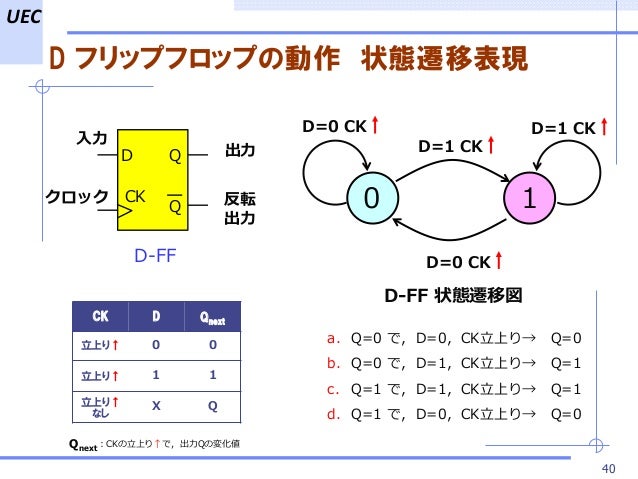

40. UEC D フリップフロップの動作状態遷移表現 40 D Q Q CK 入力出力反転出力クロック０ 1 D=0 CK D=1 CK D=1 CK D=0 CK D-FF 状態遷移図 a. Q=0 で，D=0，CK立上り→ Q=0 b. Q=0 で，D=1，CK立上り→ Q=1 c. Q=1 で，D=1，CK立上り→ Q=1 d. Q=1 で，D=0，CK立上り→ Q=0 CK D Qnext 立上り↑ 0 0 立上り↑ 1 1 立上り↑ なし X Q Qnext：CKの立上り↑で，出力Qの変化値 D-FF

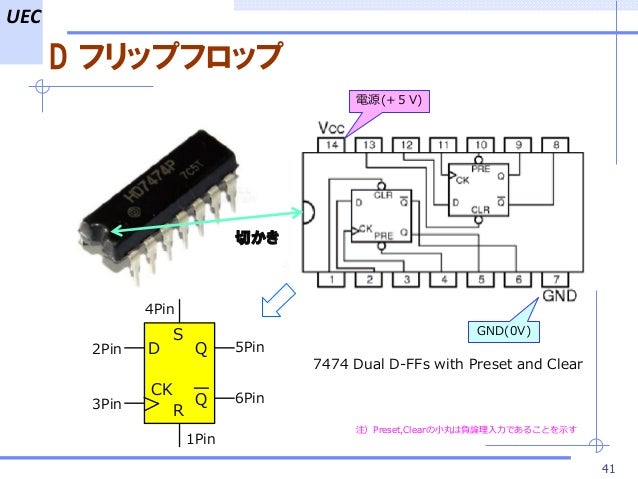

41. UEC D フリップフロップ 41 電源(+５V) GND(0V) 切かき D Q Q CK S R 2Pin 3Pin 1Pin 6Pin 5Pin 4Pin 7474 Dual D-FFs with Preset and Clear 注）Preset,Clearの小丸は負論理入力であることを示す

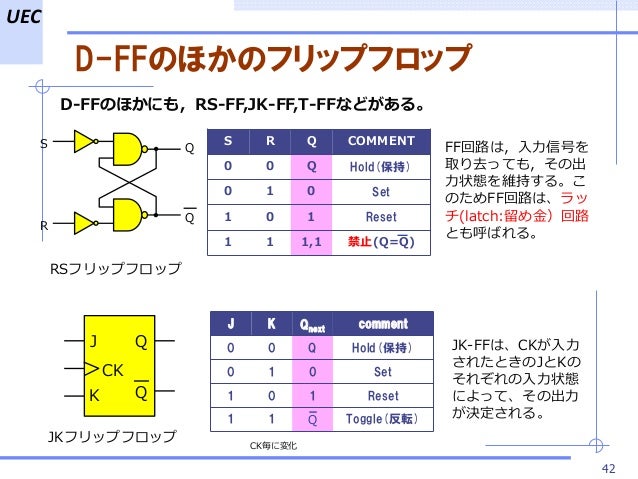

42. UEC D-FFのほかのフリップフロップ 42 J Q QK CK S R Q Q S R Q COMMENT 0 0 Q Hold(保持) 0 1 0 Set 1 0 1 Reset 1 1 1,1 禁止(Q=Q) CK毎に変化 RSフリップフロップ JKフリップフロップ J K Qnext comment 0 0 Q Hold(保持) 0 1 0 Set 1 0 1 Reset 1 1 Q Toggle(反転)Q D-FFのほかにも，RS-FF,JK-FF,T-FFなどがある。 JK-FFは、CKが入力されたときのJとKのそれぞれの入力状態によって、その出力が決定される。 FF回路は，入力信号を取り去っても，その出力状態を維持する。このためFF回路は、ラッチ(latch:留め金）回路とも呼ばれる。

43. UEC D-FFの利用回路 43 • D-FFを利用してパルスを逓減する回路，パルス数を数え上げる回路を作成する • パルス数を逓減する回路は，コンピュータや制御回路で水晶発振からのタイミング信号をていげんすることなどで利用する。 • パルス数のカウントは例えば回転角度の検出など多くの用途で利用されている。 ⚫ 論理回路 ⚫ デジタルIC（論理演算の電気回路での実現） ⚫ 「論理回路：組合せ回路」と「順序回路」 ⚫ 組合せ回路 ⚫ 順序回路 ✓ 基本論理素子：フリップフロップ ✓ カウンタ ① １／２逓減回路 ② １／4逓減回路 ③ 4bitカウンタ ④ 16bitカウンタ ✓ レジスタ ① ラッチ（レジスタ） ② シフトレジスタ ⚫ 加減算回路 ✓ 半加算回路 ✓ 全加減算回路

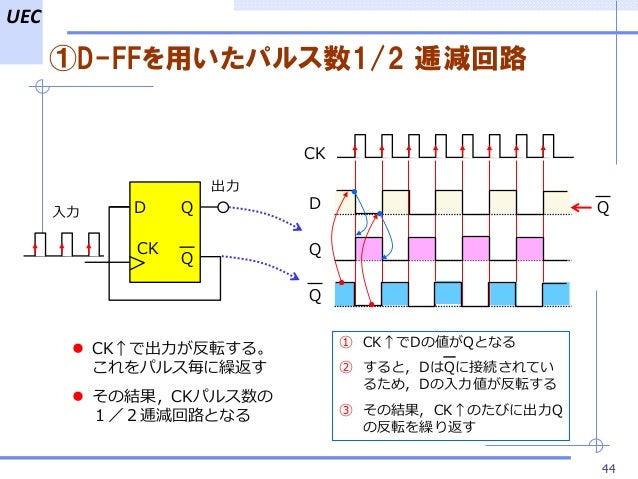

44. UEC ①D-FFを用いたパルス数1/2 逓減回路 44 D Q Q CK ⚫ CK↑で出力が反転する。これをパルス毎に繰返す ⚫ その結果，CKパルス数の１／２逓減回路となる CK D Q Q 入力出力 Q ① CK↑でDの値がQとなる ② すると，DはQに接続されているため，Dの入力値が反転する ③ その結果，CK↑のたびに出力Q の反転を繰り返す

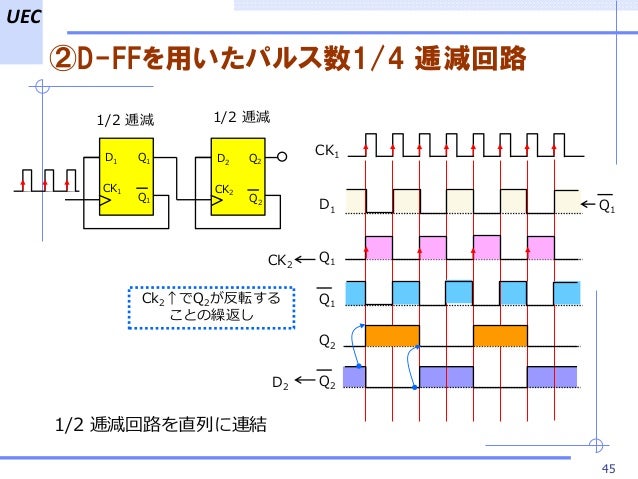

45. UEC ②D-FFを用いたパルス数1/4 逓減回路 45 D1 Q1 CK1 Q1 Q2 Q2 D2 CK2 Ck2↑でQ2が反転することの繰返し 1/2 逓減1/2 逓減 D1 Q1 CK1 Q1 Q2 Q2 CK2 D2 Q1 1/2 逓減回路を直列に連結

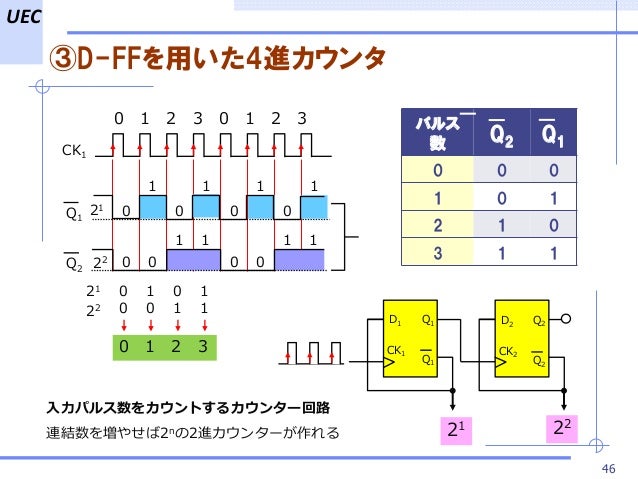

46. UEC ③D-FFを用いた4進カウンタ 46 0 0 1 0 0 1 1 1 パルス数 Q2 Q1 0 0 0 1 0 1 2 1 0 3 1 1 0 1 2 3 21 22 CK1 Q1 Q2 0 1 2 3 0 1 2 3 0 0 0 0 11 11 0 0 0 0 11 11 21 22 21 22 D1 Q1 CK1 Q1 Q2 Q2 D2 CK2 入力パルス数をカウントするカウンター回路連結数を増やせば2nの2進カウンターが作れる

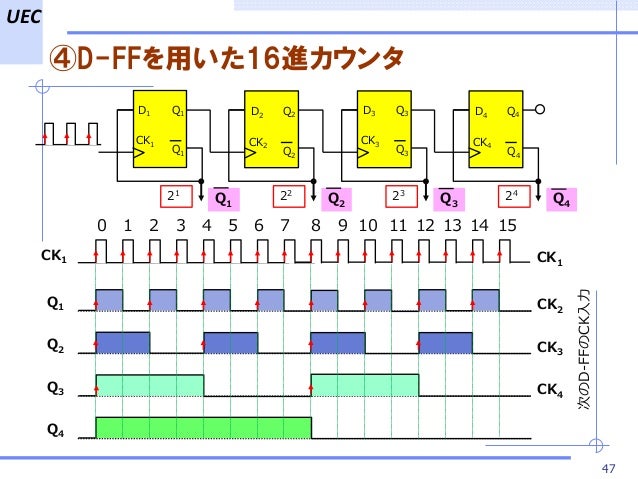

47. UEC ④D-FFを用いた16進カウンタ 47 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 D1 Q1 CK1 Q1 Q2 Q2 D2 CK2 D3 Q3 CK3 Q3 Q4 Q4 D4 CK4 CK1 Q1 Q2 Q3 Q4 21 242322 Q1 Q2 Q3 Q4 次のD-FFのCK入力 CK2 CK3 CK4 CK1

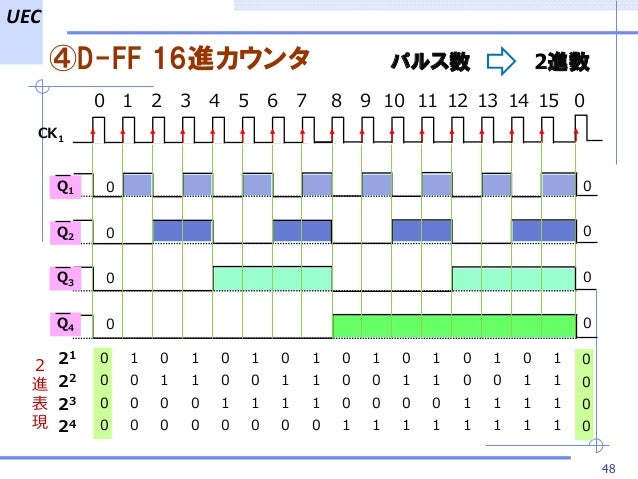

48. UEC ④D-FF 16進カウンタ 48 CK1 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 0 0 0 0 0 1 0 0 0 0 1 0 0 1 1 0 0 0 0 1 0 1 0 1 0 0 1 1 0 1 1 1 0 0 0 0 1 1 0 0 1 0 1 0 1 1 1 0 1 0 0 1 1 1 0 1 1 0 1 1 1 1 1 1 1 0 0 0 0 Q1 Q2 Q3 Q4 0 0 0 0 0 0 0 0 21 24 23 22 2 進表現パルス数 2進数

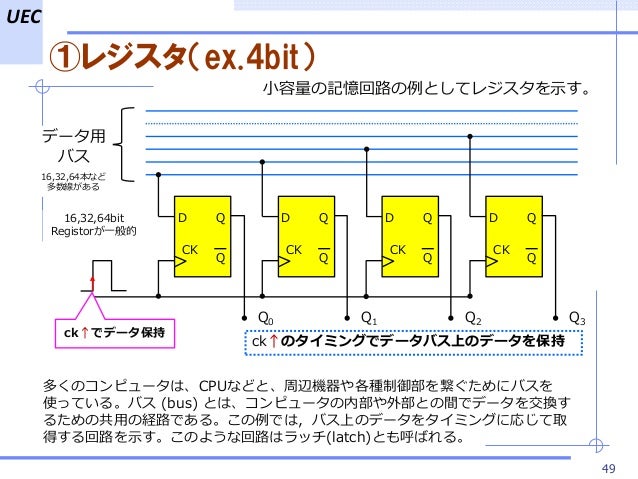

49. UEC ①レジスタ（ex.4bit） 49 多くのコンピュータは、CPUなどと、周辺機器や各種制御部を繋ぐためにバスを使っている。バス (bus) とは、コンピュータの内部や外部との間でデータを交換するための共用の経路である。この例では，バス上のデータをタイミングに応じて取得する回路を示す。このような回路はラッチ(latch)とも呼ばれる。小容量の記憶回路の例としてレジスタを示す。 D Q Q CK D Q Q CK D Q Q CK D Q Q CK データ用バス Q0 Q1 Q2 Q3 ck↑でデータ保持 ck↑のタイミングでデータバス上のデータを保持 16,32,64本など多数線がある 16,32,64bit Registorが一般的

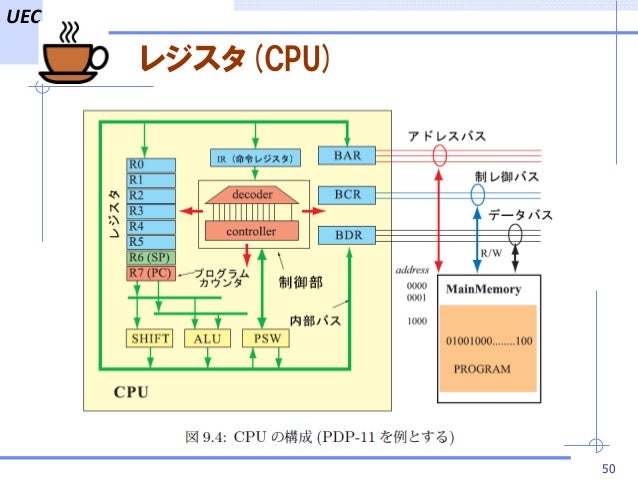

50. UEC 50 レジスタ(CPU)

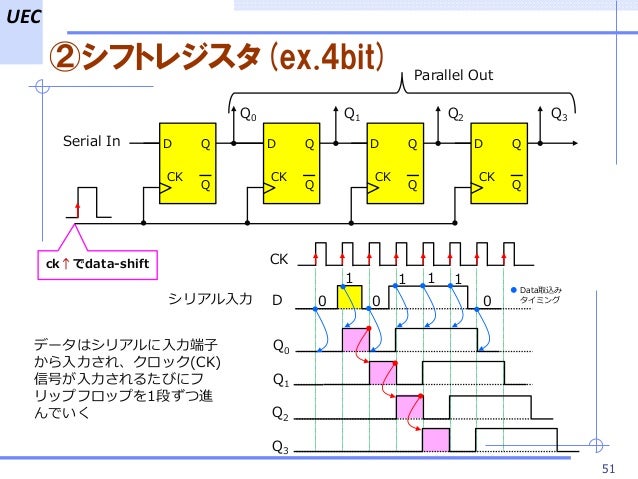

51. UEC ②シフトレジスタ(ex.4bit) 51 ck↑でdata-shift D Q Q CK D Q Q CK D Q Q CK D Q Q CK Q0 Q1 Q2 Q3 CK D 11 1 0 00 1 Q0 Q2 Q1 Q3 シリアル入力 Serial In Parallel Out データはシリアルに入力端子から入力され、クロック(CK) 信号が入力されるたびにフリップフロップを1段ずつ進んでいく Data取込みタイミング

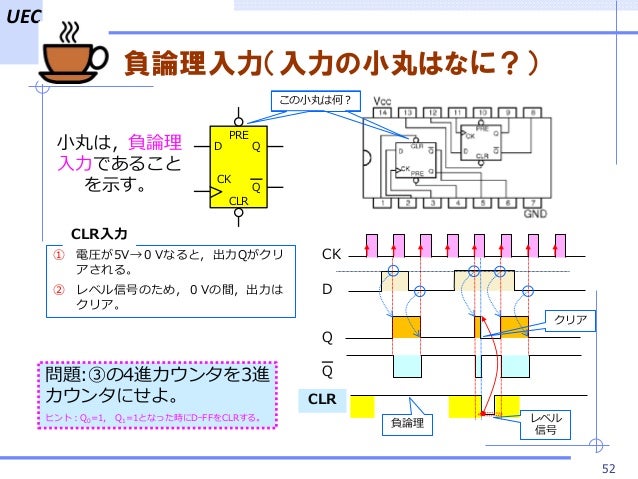

52. UEC 負論理入力（入力の小丸はなに？） 52 D Q Q CK PRE CLR この小丸は何？小丸は，負論理入力であることを示す。 CK D Q Q CLR ① 電圧が5V→０Vなると，出力Qがクリアされる。 ② レベル信号のため，０Vの間，出力はクリア。負論理レベル信号クリア問題:③の4進カウンタを3進カウンタにせよ。ヒント：Q0=1, Q1=1となった時にDｰFFをCLRする。 CLR入力

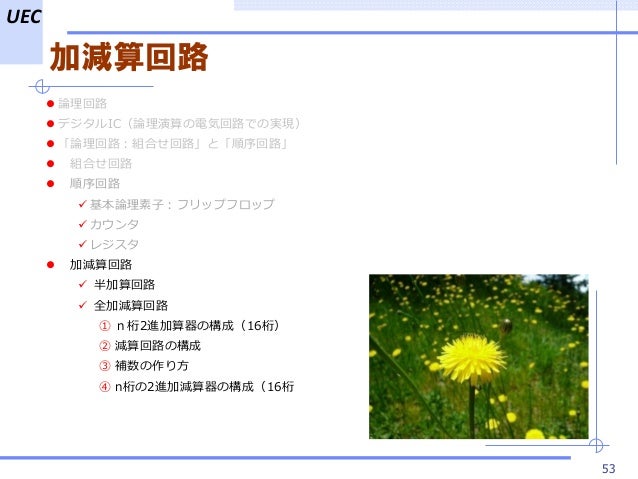

53. UEC 加減算回路 53 ⚫ 論理回路 ⚫ デジタルIC（論理演算の電気回路での実現） ⚫ 「論理回路：組合せ回路」と「順序回路」 ⚫ 組合せ回路 ⚫ 順序回路 ✓ 基本論理素子：フリップフロップ ✓ カウンタ ✓ レジスタ ⚫ 加減算回路 ✓ 半加算回路 ✓ 全加減算回路 ① ｎ桁2進加算器の構成（16桁） ② 減算回路の構成 ③ 補数の作り方 ④ n桁の2進加減算器の構成（16桁

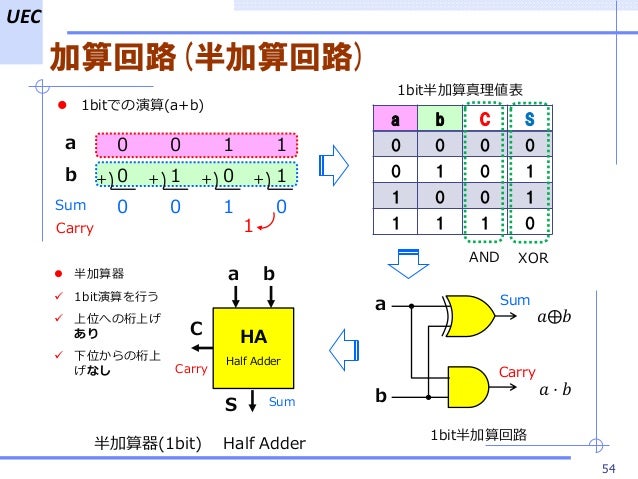

54. UEC 加算回路(半加算回路) 54 ⚫ 1bitでの演算(a+b) 0 0 1 1 0 1 0 1+ + + + 0 0 1 0 1 a b Sum Carry a b C S 0 0 0 0 0 1 0 1 1 0 0 1 1 1 1 0 1bit半加算真理値表 AND XOR a b Sum Carry 𝑎⨁𝑏 𝑎 ⋅ 𝑏 1bit半加算回路 HA Half Adder a b Sum Carry C S 半加算器(1bit) Half Adder ⚫ 半加算器 ✓ 1bit演算を行う ✓ 上位への桁上げあり ✓ 下位からの桁上げなし

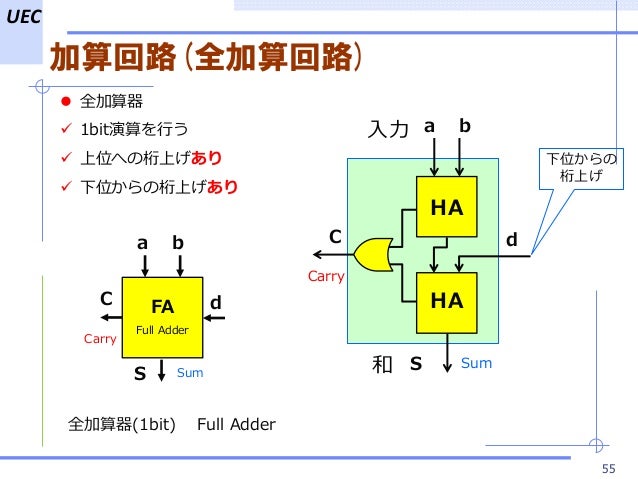

55. UEC 加算回路(全加算回路) 55 HA HA a b 下位からの桁上げ Sum Carry 全加算器(1bit) Full Adder FA Full Adder a b Sum Carry C S d dC S ⚫ 全加算器 ✓ 1bit演算を行う ✓ 上位への桁上げあり ✓ 下位からの桁上げあり入力和

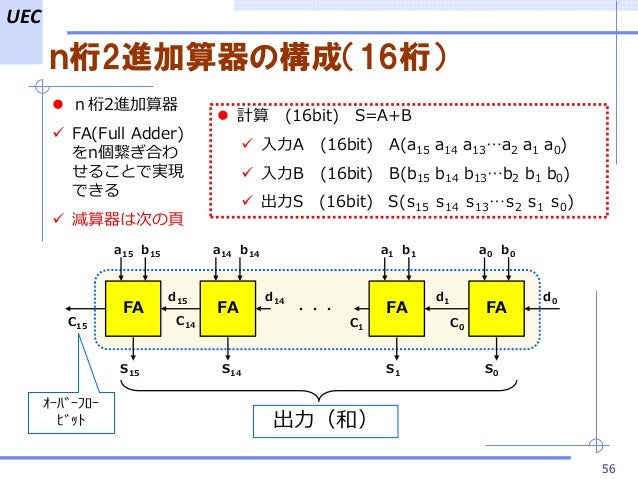

56. UEC ｎ桁2進加算器の構成（16桁） 56 FA FA d0d1 C0C1 FA FA a1 b1 a0 b0a15 b15 a14 b14 d14d15 S1 S0S15 S14 C14C15 ・・・ｵｰﾊﾞｰﾌﾛｰﾋﾞｯﾄ出力（和） ⚫ 計算 (16bit) S=A+B ✓ 入力A (16bit) A(a15 a14 a13…a2 a1 a0) ✓ 入力B (16bit) B(b15 b14 b13…b2 b1 b0) ✓ 出力S (16bit) S(s15 s14 s13…s2 s1 s0) ⚫ ｎ桁2進加算器 ✓ FA(Full Adder) をn個繋ぎ合わせることで実現できる ✓ 減算器は次の頁

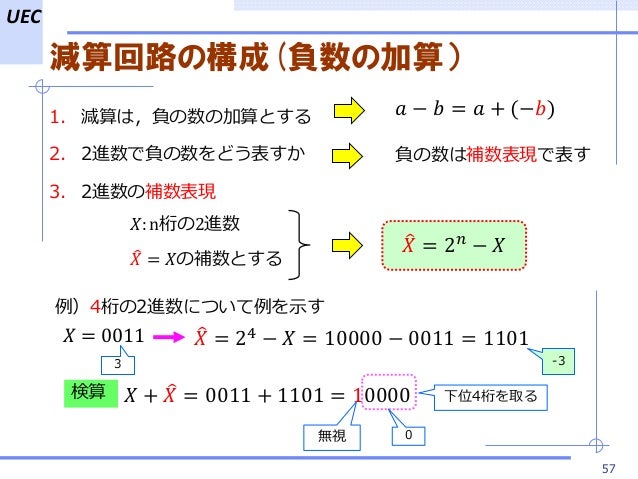

57. UEC 減算回路の構成(負数の加算） 57 1. 減算は，負の数の加算とする 2. 2進数で負の数をどう表すか 3. 2進数の補数表現負の数は補数表現で表す 𝑎 − 𝑏 = 𝑎 + (−𝑏) 例）4桁の2進数について例を示す 3 𝑋: n桁の2進数 ෠𝑋 = 2 𝑛 − 𝑋෠𝑋 = 𝑋の補数とする 𝑋 = 0011 ෠𝑋 = 24 − 𝑋 = 10000 − 0011 = 1101 𝑋 + ෠𝑋 = 0011 + 1101 = 10000検算 -3 下位4桁を取る無視 0

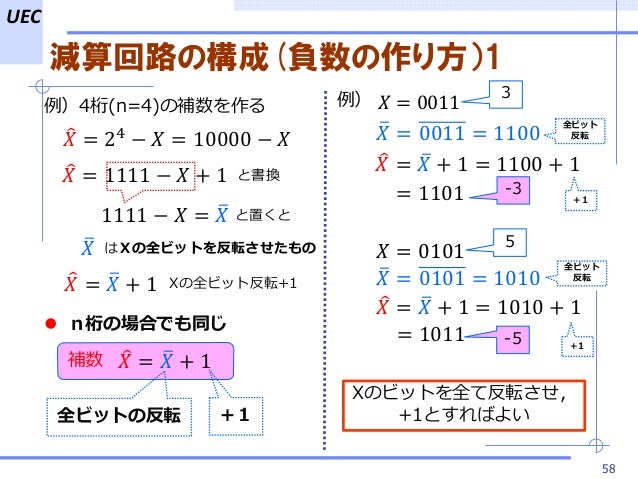

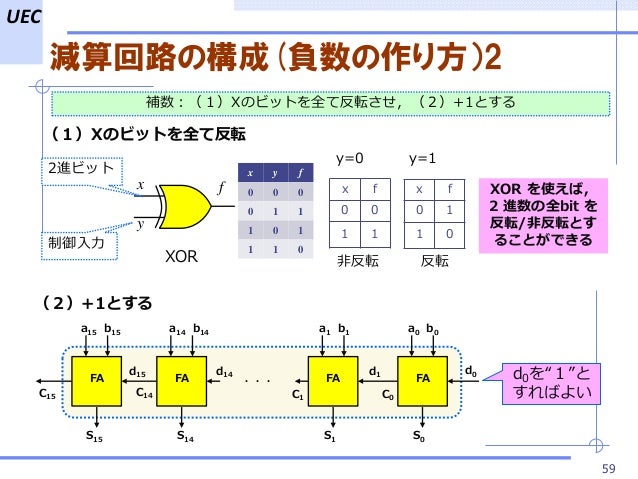

58. UEC 58 減算回路の構成(負数の作り方）1 例）4桁(n=4)の補数を作る ෠𝑋 = 24 − 𝑋 = 10000 − 𝑋 ෠𝑋 = ത𝑋 + 1 Xの全ビット反転+1 ⚫ ｎ桁の場合でも同じ ෠𝑋 = ത𝑋 + 1補数 ෠𝑋 = 1111 − 𝑋 + 1 と書換 1111 − 𝑋 = ത𝑋 と置くと ത𝑋 はＸの全ビットを反転させたもの 𝑋 = 0011例） ത𝑋 = 0011 = 1100 ෠𝑋 = ത𝑋 + 1 = 1100 + 1 = 1101 3 ത𝑋 = 0101 = 1010 ෠𝑋 = ത𝑋 + 1 = 1010 + 1 = 1011 5 𝑋 = 0101 -5 -3 Xのビットを全て反転させ， +1とすればよい全ビットの反転 +１全ビット反転 +１全ビット反転 +１

59. UEC 減算回路の構成(負数の作り方）2 59 補数：（１）Xのビットを全て反転させ，（２）+1とする（１）Xのビットを全て反転 x y f x y f 0 0 0 0 1 1 1 0 1 1 1 0 x f 0 0 1 1 x f 0 1 1 0 y=0 y=1 XOR を使えば， 2 進数の全bit を反転/非反転とすることができる制御入力 2進ビット（２）+1とする FA FA d0d1 C0C1 FA FA a1 b1 a0 b0a15 b15 a14 b14 d14d15 S1 S0S15 S14 C14C15 ・・・ d0を“１”とすればよい反転非反転XOR

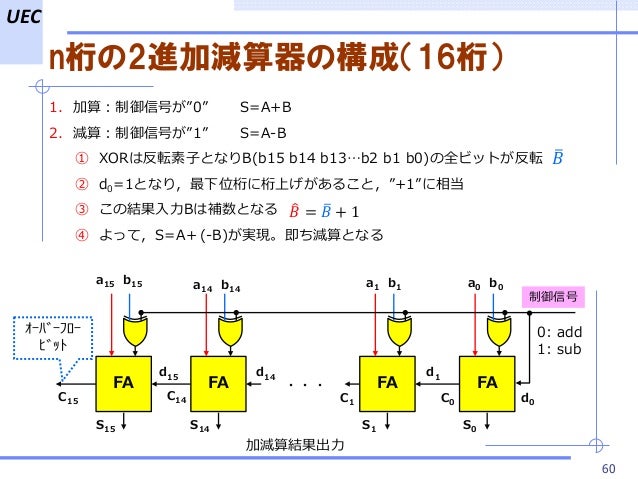

60. UEC n桁の2進加減算器の構成（16桁） 60 FA FA d0 d1 C0C1 FA FA a1 b1 a0 b0 a15 b15 a14 b14 d14d15 S1 S0S15 S14 C14C15 ・・・ 0: add 1: sub ｵｰﾊﾞｰﾌﾛｰﾋﾞｯﾄ 1. 加算：制御信号が”0” S=A+B 2. 減算：制御信号が”1” S=A-B ① XORは反転素子となりB(b15 b14 b13…b2 b1 b0)の全ビットが反転 ② d0=1となり，最下位桁に桁上げがあること，”+1”に相当 ③ この結果入力Bは補数となる ④ よって，S=A＋(-B)が実現。即ち減算となる制御信号 ത𝐵 ෠𝐵 = ത𝐵 + 1 加減算結果出力

61. UEC 61 おわり
