FROM SOURCE TO BINARYHow Compiler WorksFrom source to binary從原始碼到二進制                 Luse Chengソースからバイナリへ               Se...

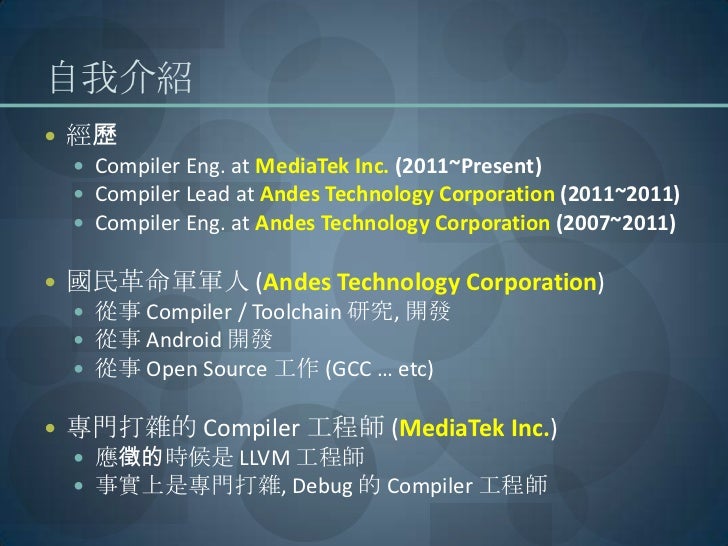

自我介紹 經歷   Compiler Eng. at MediaTek Inc. (2011~Present)   Compiler Lead at Andes Technology Corporation (2011~2011)   ...

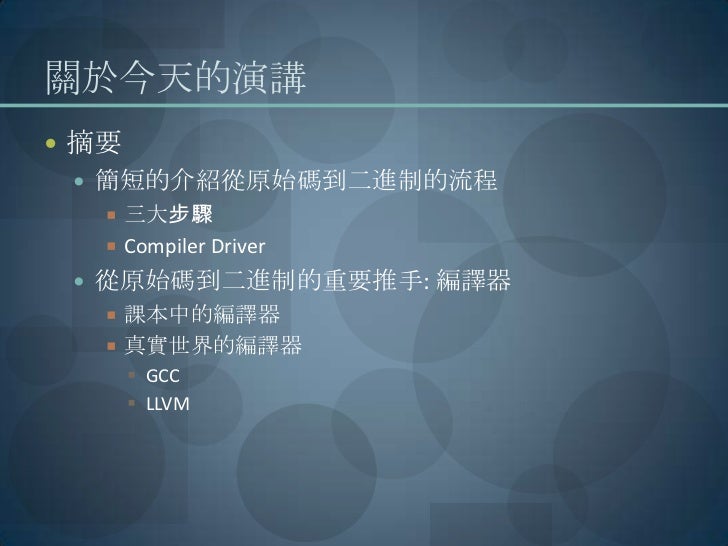

關於今天的演講 摘要  簡短的介紹從原始碼到二進制的流程    三大步驟    Compiler Driver  從原始碼到二進制的重要推手: 編譯器    課本中的編譯器    真實世界的編譯器        GCC     ...

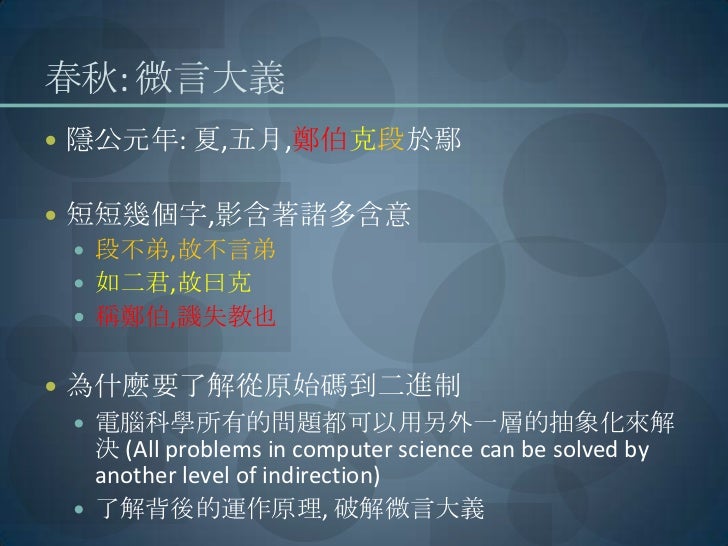

春秋: 微言大義 隱公元年: 夏,五月,鄭伯克段於鄢 短短幾個字,影含著諸多含意  段不弟,故不言弟  如二君,故曰克  稱鄭伯,譏失教也 為什麼要了解從原始碼到二進制  電腦科學所有的問題都可以用另外一層的抽象化來解   決 (...

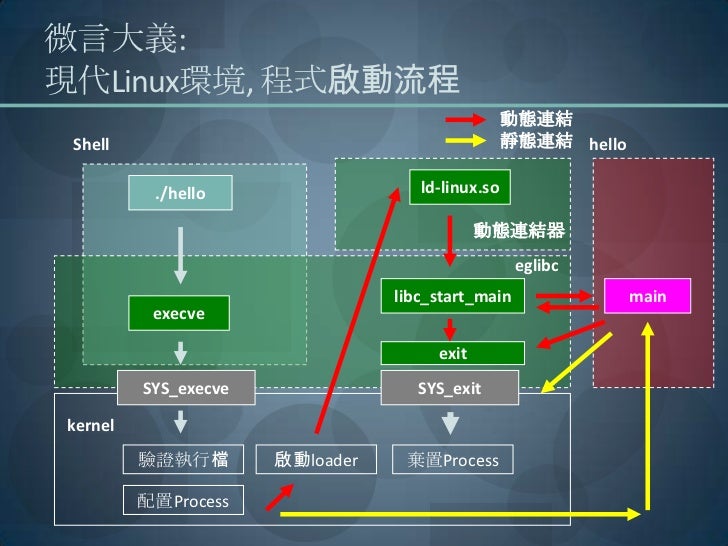

微言大義:現代Linux環境, 程式啟動流程                                                  動態連結 Shell                                        ...

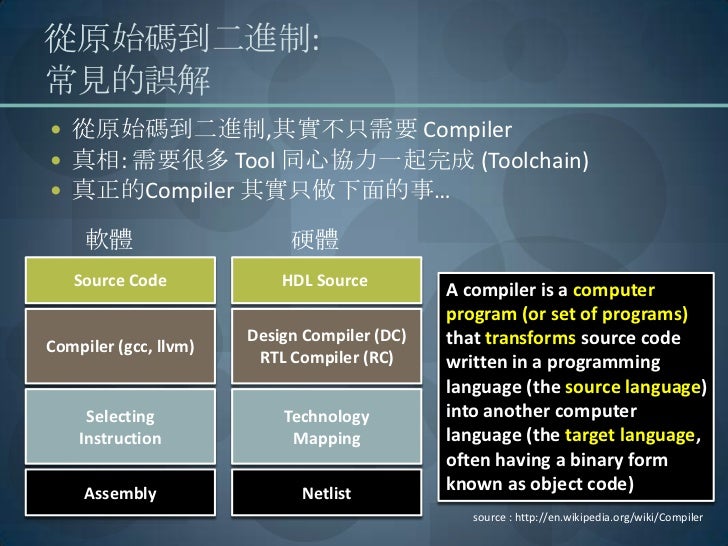

從原始碼到二進制:常見的誤解 從原始碼到二進制,其實不只需要 Compiler 真相: 需要很多 Tool 同心協力一起完成 (Toolchain) 真正的Compiler 其實只做下面的事…     軟體                ...

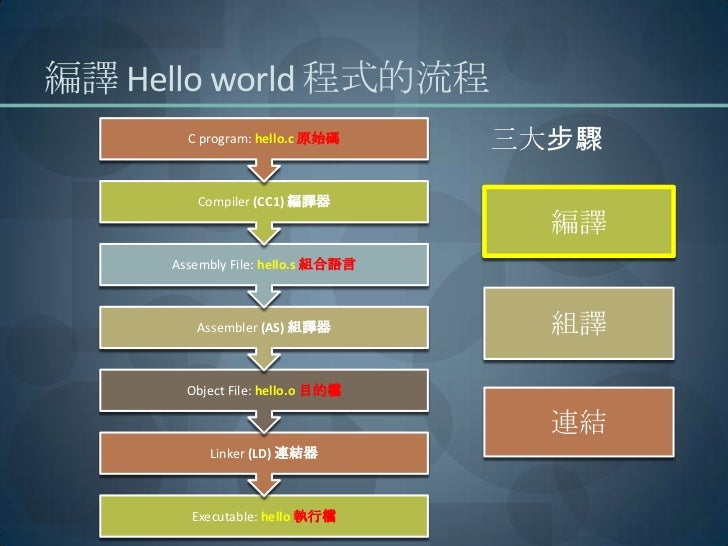

編譯 Hello world 程式的流程       C program: hello.c 原始碼      三大步驟        Compiler (CC1) 編譯器                                     ...

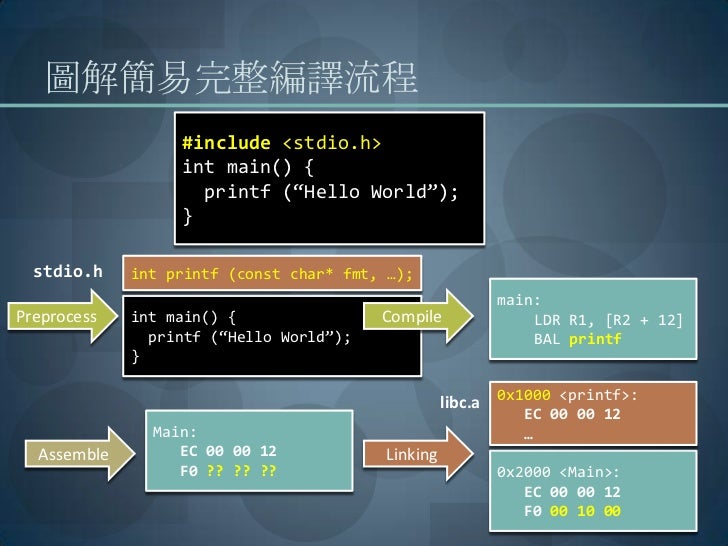

圖解簡易完整編譯流程                  #include <stdio.h>                  int main() {                    printf (“Hello World”);   ...

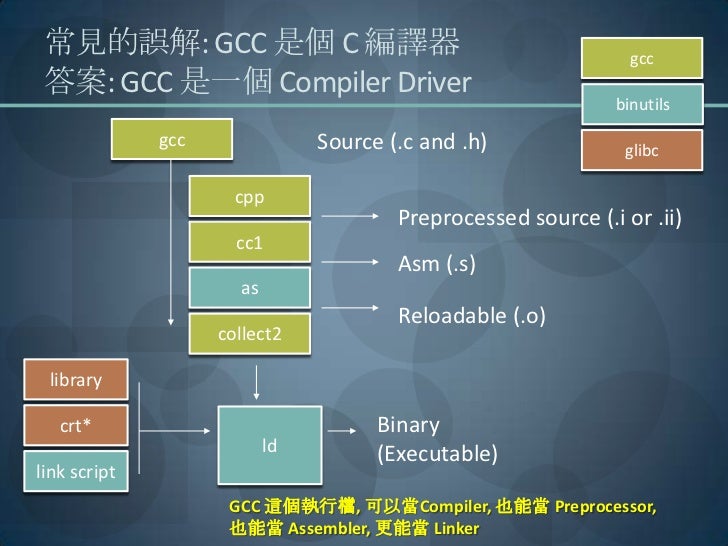

常見的誤解: GCC 是個 C 編譯器                                             gcc 答案: GCC 是一個 Compiler Driver                           ...
Example: GCC 下給 ld 的參數 collect2 version 4.4.3 (i386 Linux/ELF)  /usr/bin/ld --build-id --eh-frame-hdr -m elf_i386 --hash-...

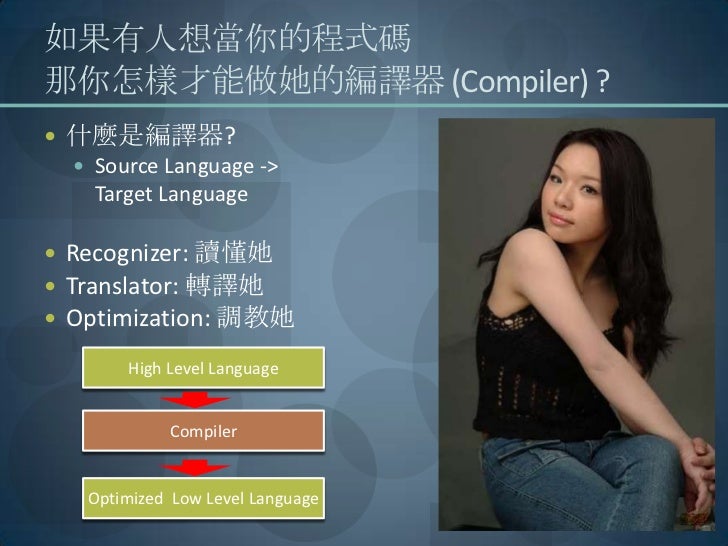

如果有人想當你的程式碼那你怎樣才能做她的編譯器 (Compiler) ? 什麼是編譯器?   Source Language ->    Target Language Recognizer: 讀懂她 Translator: 轉譯她 ...
編譯器小歷史: First compiler (1952)    第一個編譯器    A-0, Grace Murray Hopper First complete compiler (1957)    第一個完整的編譯器    F...
先有雞還是先有蛋 先有C語言還是先有C編譯器 一個有趣的故事:   Ken Thompson : Reflections on Trusting Trust    (Compiling a compiler) Cross-compili...

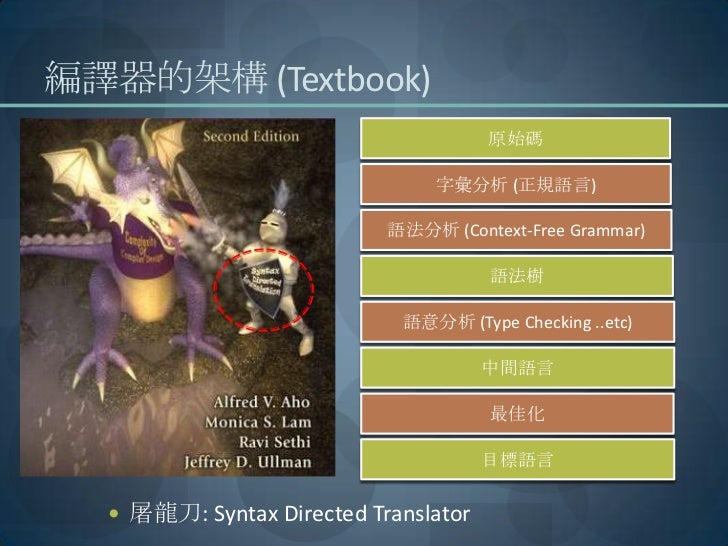

編譯器的架構 (Textbook)                                      原始碼                                字彙分析 (正規語言)                     ...

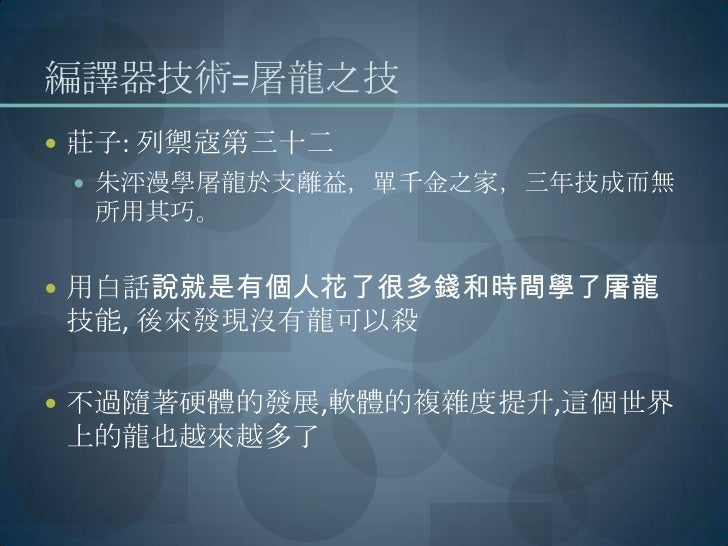

編譯器技術=屠龍之技 莊子: 列禦寇第三十二  朱泙漫學屠龍於支離益,單千金之家,三年技成而無  所用其巧。 用白話說就是有個人花了很多錢和時間學了屠龍技能, 後來發現沒有龍可以殺 不過隨著硬體的發展,軟體的複雜度提升,這個世界上的龍也...

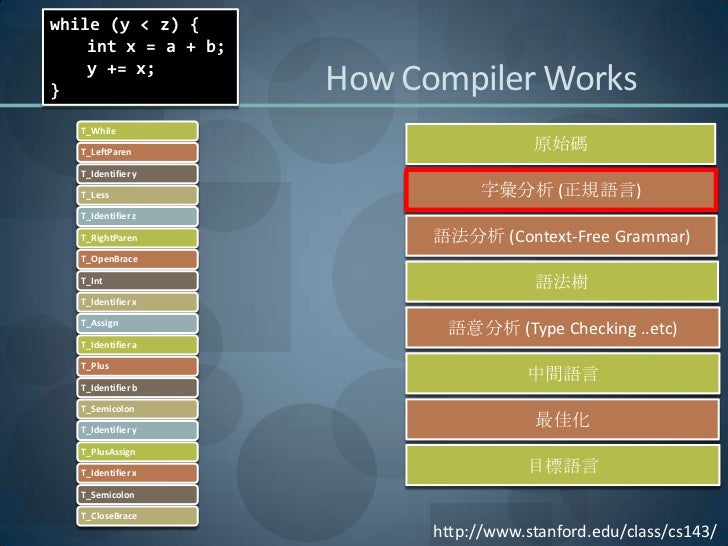

while (y < z) {    int x = a + b;    y += x;}                    How Compiler Works   T_While   T_LeftParen               ...

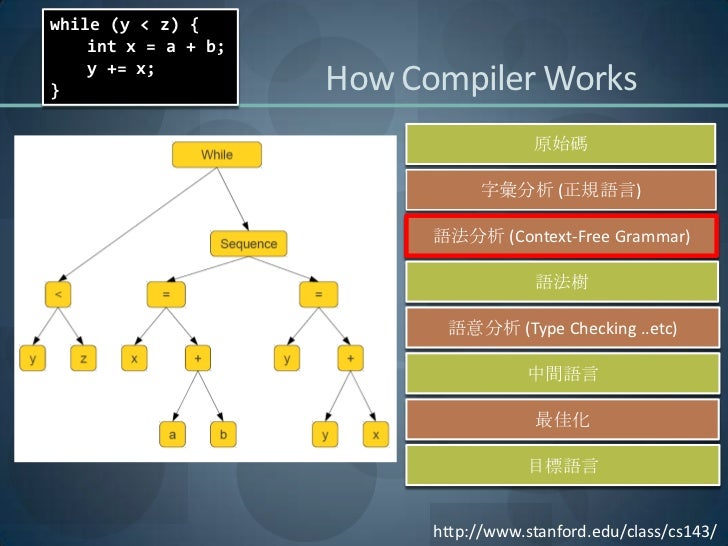

while (y < z) {    int x = a + b;    y += x;}                    How Compiler Works                                       ...
while (y < z) {    int x = a + b;    y += x;}                    How Compiler Works                                       ...

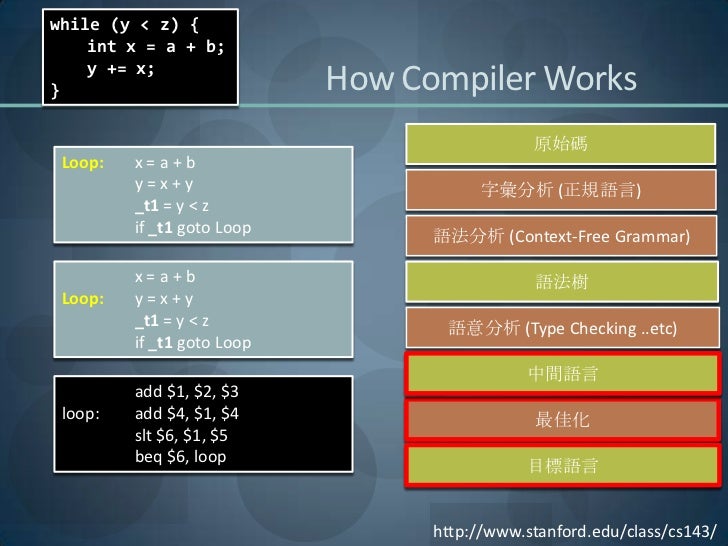

while (y < z) {    int x = a + b;    y += x;}                           How Compiler Works                                ...
真實世界中的編譯器GCC, the GNU Compiler Collection 海灣合作委員會 (X) GNU Compiler Collection (O)         目前最多(*)使用者使用的Compiler(?)

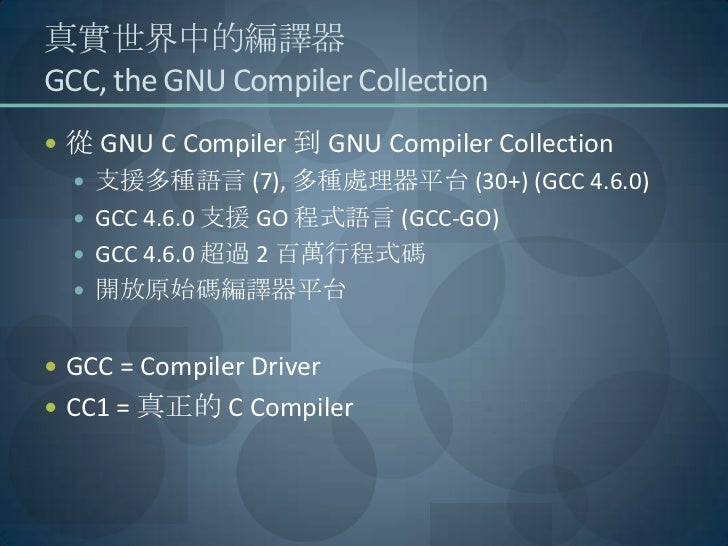

真實世界中的編譯器GCC, the GNU Compiler Collection 從 GNU C Compiler 到 GNU Compiler Collection   支援多種語言 (7), 多種處理器平台 (30+) (GCC 4....

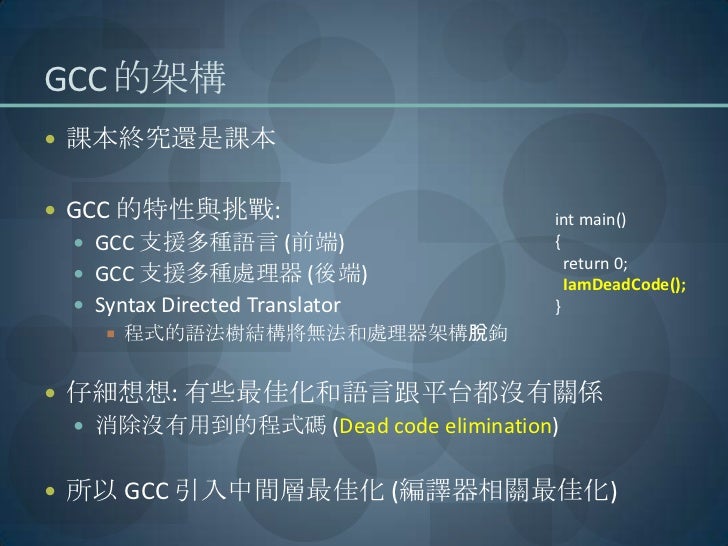

GCC 的架構 課本終究還是課本 GCC 的特性與挑戰:                     int main()   GCC 支援多種語言 (前端)               {                          ...
GCC 的解決之道 (GCC 4.0 以後) C Source        C Front-EndC++ Source      C++ Front-End                                       Gene...

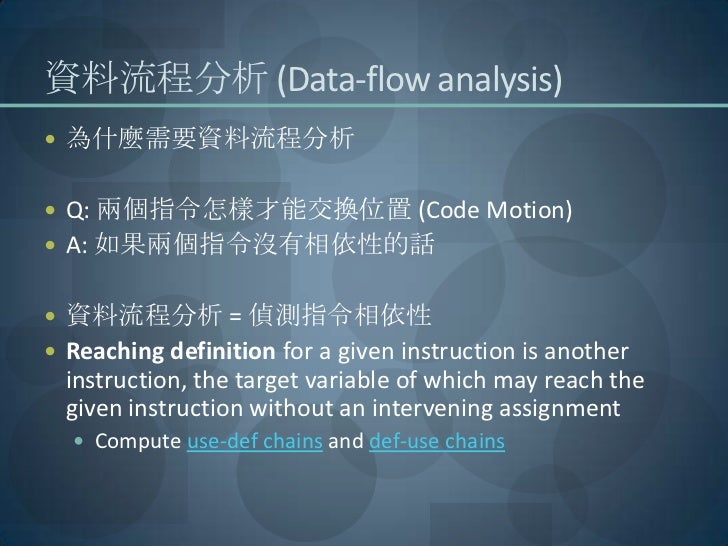

資料流程分析 (Data-flow analysis) 為什麼需要資料流程分析 Q: 兩個指令怎樣才能交換位置 (Code Motion) A: 如果兩個指令沒有相依性的話 資料流程分析 = 偵測指令相依性 Reaching defi...

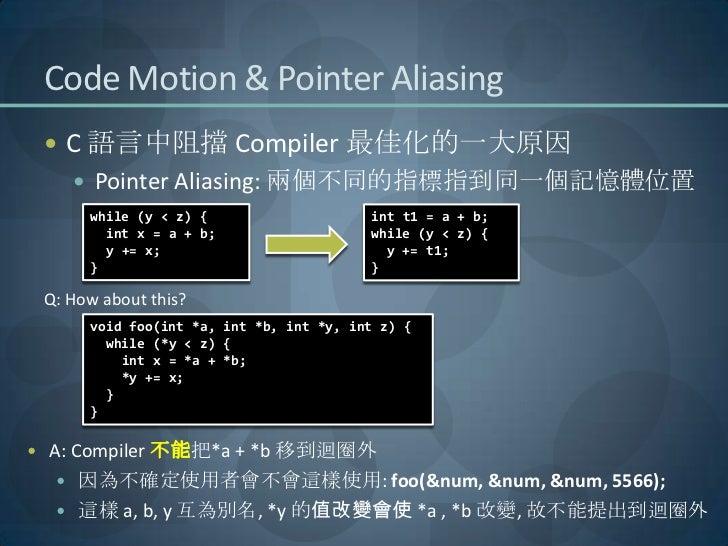

Code Motion & Pointer Aliasing  C 語言中阻擋 Compiler 最佳化的一大原因     Pointer Aliasing: 兩個不同的指標指到同一個記憶體位置      while (y < z) {  ...

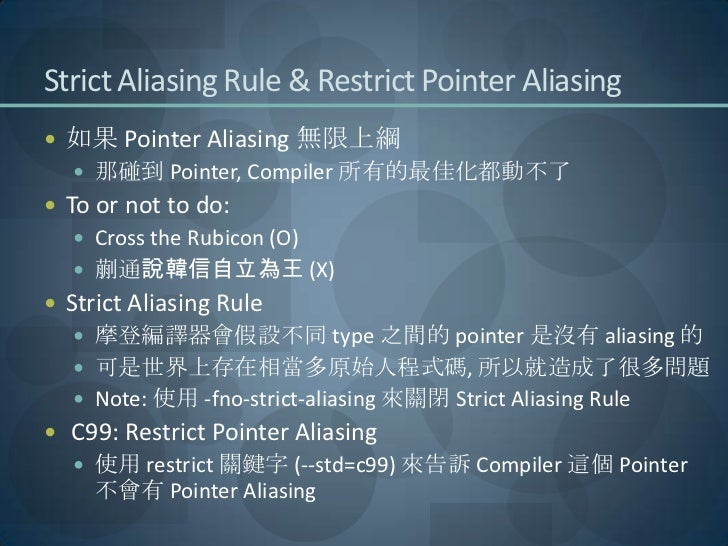

Strict Aliasing Rule & Restrict Pointer Aliasing 如果 Pointer Aliasing 無限上綱   那碰到 Pointer, Compiler 所有的最佳化都動不了 To or not ...

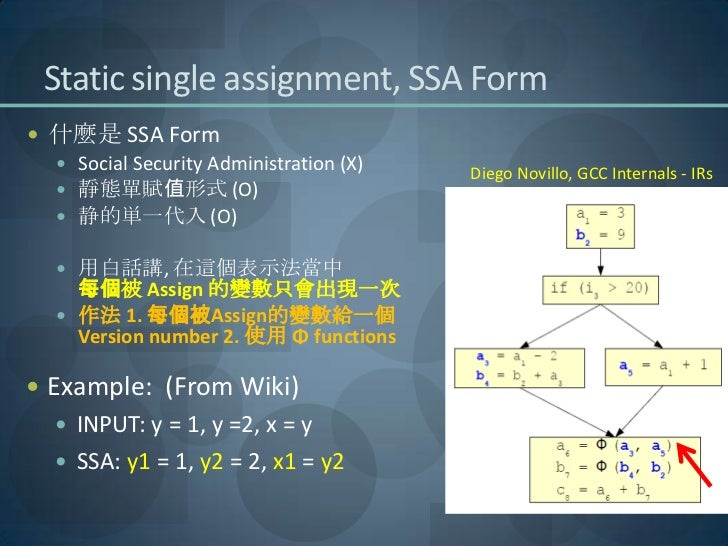

Static single assignment, SSA Form 什麼是 SSA Form   Social Security Administration (X)                                    ...
使用 SSA 可以加強/加快以下的最佳化 Constant propagation Sparse conditional constant propagation Dead code elimination Global value n...
SSA @ Constant propagation (常數傳遞)   用了SSA後每次 Constant propagation 都考100分        EX: GCC-3.x GCC-4.x Example GCC-3.x (No-...

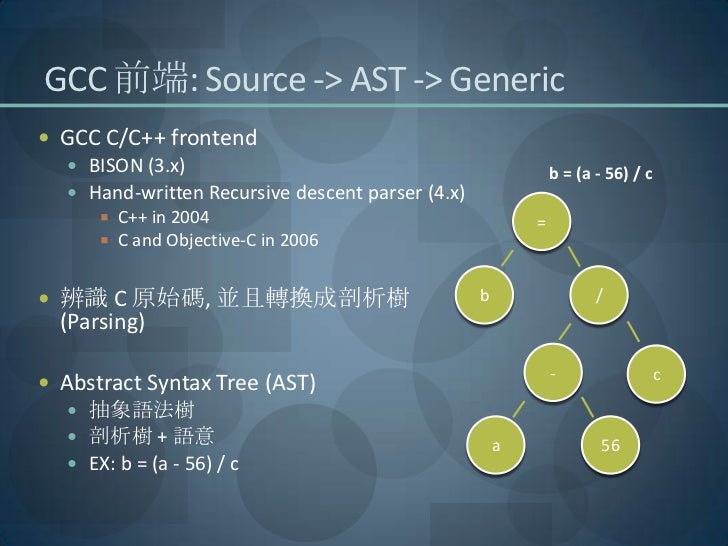

GCC 前端: Source -> AST -> Generic GCC C/C++ frontend   BISON (3.x)                                               b = (a -...

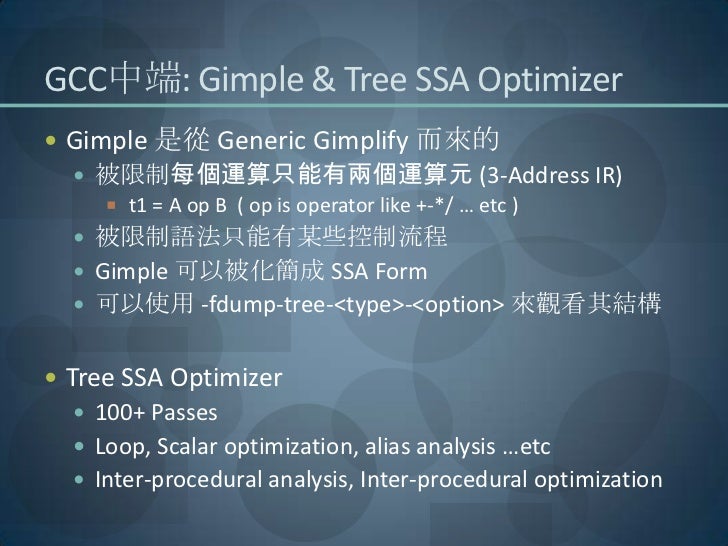

GCC中端: Gimple & Tree SSA Optimizer Gimple 是從 Generic Gimplify 而來的   被限制每個運算只能有兩個運算元 (3-Address IR)     t1 = A op B ( op...
GCC後端: Register Transfer Language (RTL)                         b = a - 56(set (reg:SI 60 [b])     (plus:SI (reg:SI 61 [a]...
GCC後端: RTL Patten Match Engine                       (set (reg:SI 60 [b])    MIPS.md                 (plus:SI (reg:SI 61 [...

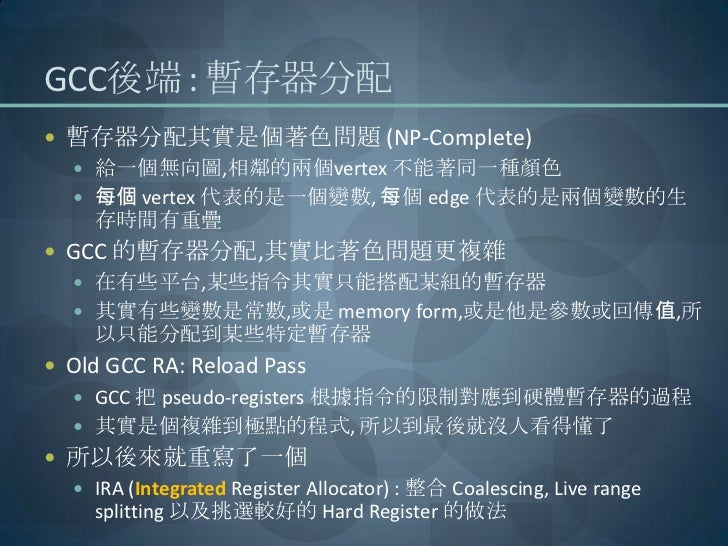

GCC後端 : 暫存器分配 暫存器分配其實是個著色問題 (NP-Complete)   給一個無向圖,相鄰的兩個vertex 不能著同一種顏色   每個 vertex 代表的是一個變數, 每個 edge 代表的是兩個變數的生    存時間...

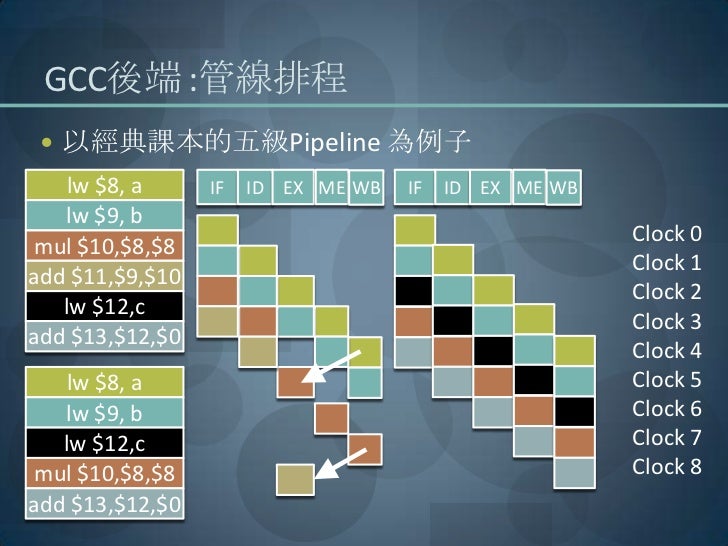

GCC後端 :管線排程  以經典課本的五級Pipeline 為例子   lw $8, a      IF   ID EX ME WB   IF   ID EX ME WB   lw $9, b                         ...

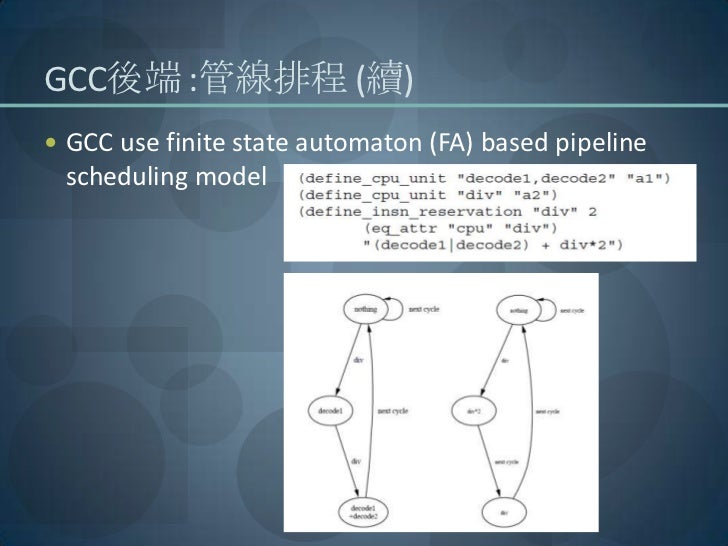

GCC後端 :管線排程 (續) GCC use finite state automaton (FA) based pipeline scheduling model

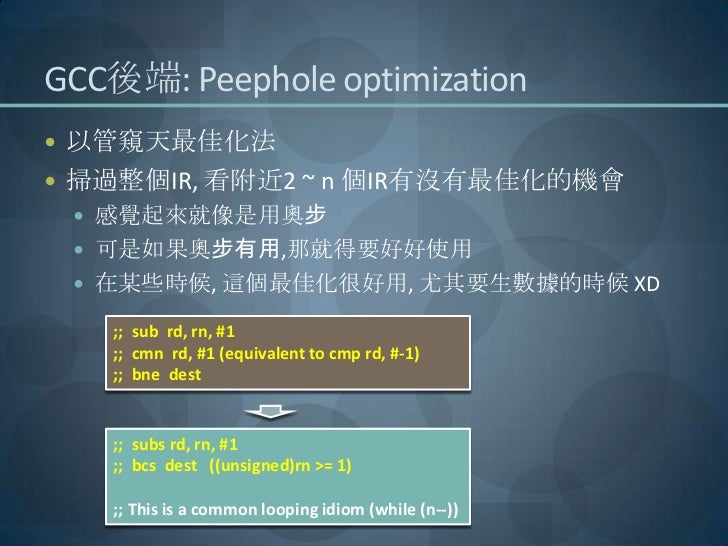

GCC後端: Peephole optimization 以管窺天最佳化法 掃過整個IR, 看附近2 ~ n 個IR有沒有最佳化的機會  感覺起來就像是用奧步  可是如果奧步有用,那就得要好好使用  在某些時候, 這個最佳化很好用, ...

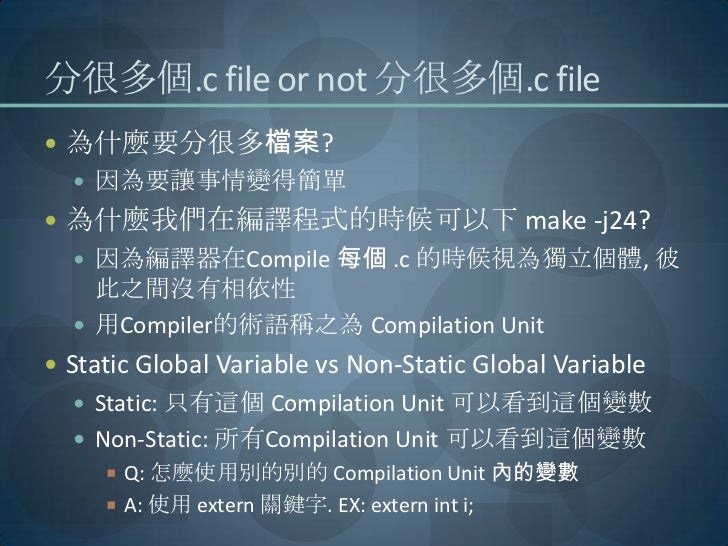

分很多個.c file or not 分很多個.c file 為什麼要分很多檔案?   因為要讓事情變得簡單 為什麼我們在編譯程式的時候可以下 make -j24?   因為編譯器在Compile 每個 .c 的時候視為獨立個體, 彼 ...

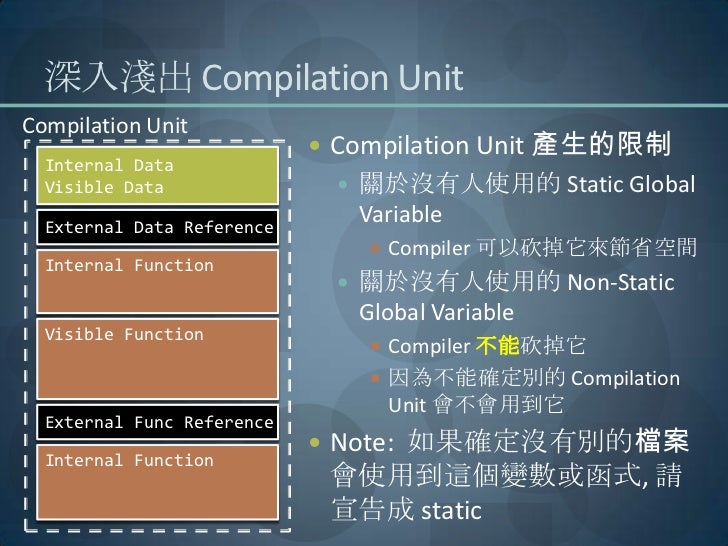

深入淺出 Compilation UnitCompilation Unit                             Compilation Unit 產生的限制  Internal Data  Visible Data    ...

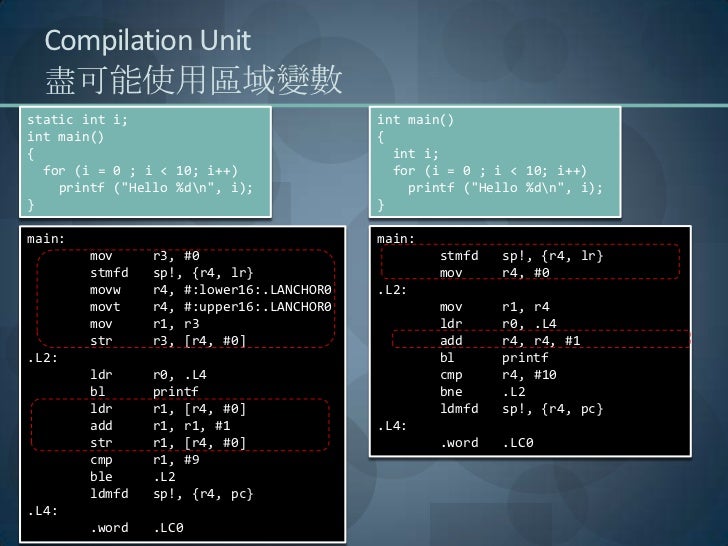

Compilation Unit  盡可能使用區域變數static int i;                             int main()int main()                                {...

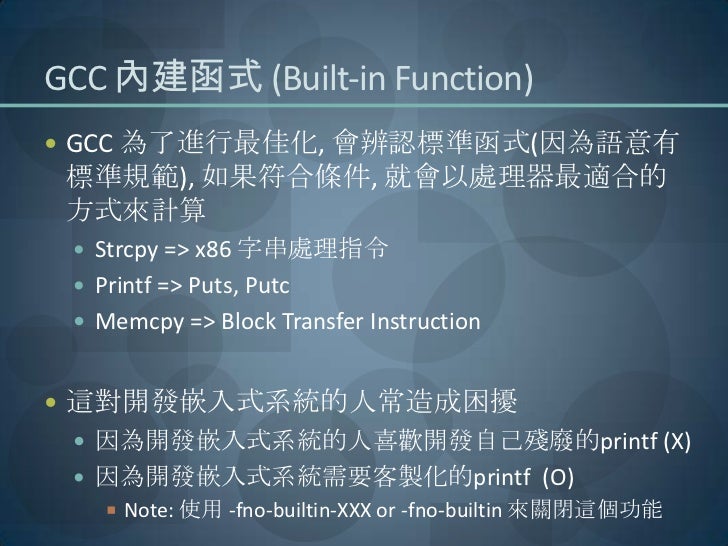

GCC 內建函式 (Built-in Function) GCC 為了進行最佳化, 會辨認標準函式(因為語意有 標準規範), 如果符合條件, 就會以處理器最適合的 方式來計算  Strcpy => x86 字串處理指令  Printf =...

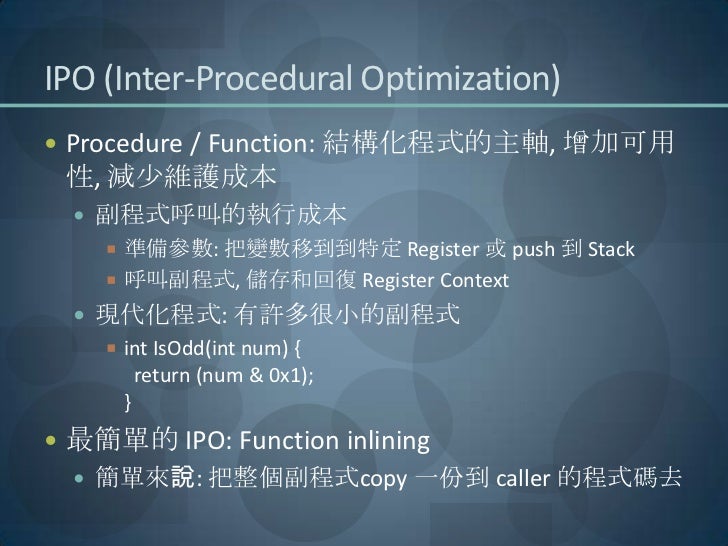

IPO (Inter-Procedural Optimization) Procedure / Function: 結構化程式的主軸, 增加可用 性, 減少維護成本   副程式呼叫的執行成本     準備參數: 把變數移到到特定 Regi...

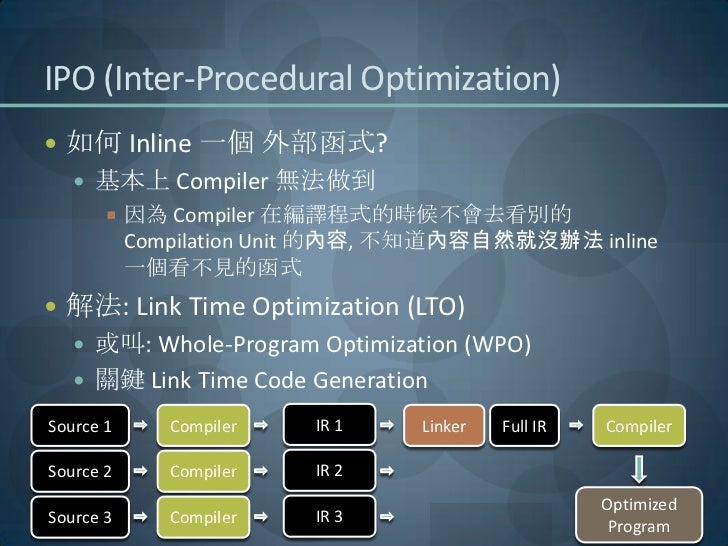

IPO (Inter-Procedural Optimization) 如何 Inline 一個 外部函式?    基本上 Compiler 無法做到        因為 Compiler 在編譯程式的時候不會去看別的          ...

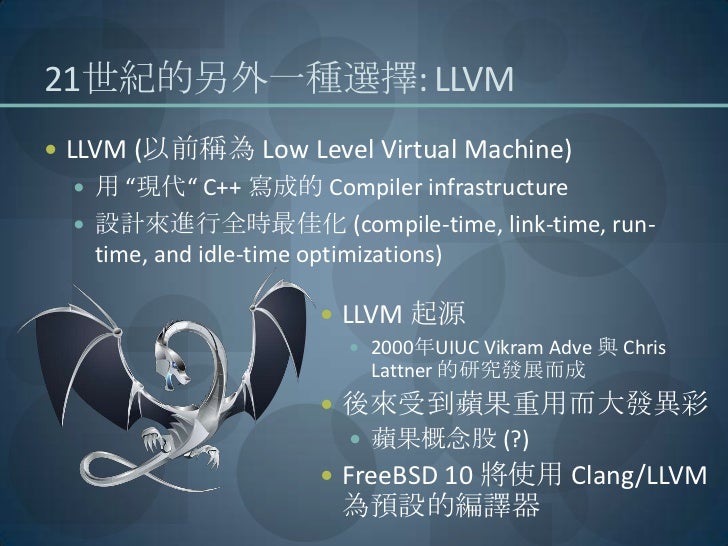

21世紀的另外一種選擇: LLVM LLVM (以前稱為 Low Level Virtual Machine)   用 “現代“ C++ 寫成的 Compiler infrastructure   設計來進行全時最佳化 (compile-...

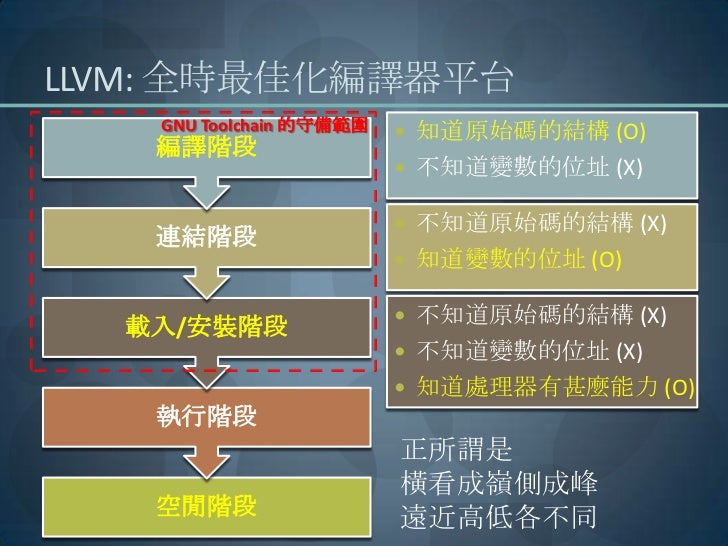

LLVM: 全時最佳化編譯器平台   GNU Toolchain 的守備範圍    知道原始碼的結構 (O)   編譯階段                          不知道變數的位址 (X)                     ...

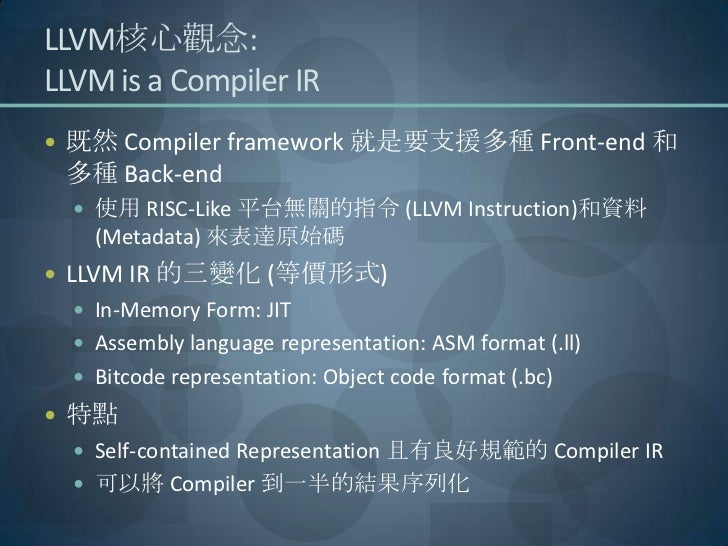

LLVM核心觀念:LLVM is a Compiler IR 既然 Compiler framework 就是要支援多種 Front-end 和 多種 Back-end   使用 RISC-Like 平台無關的指令 (LLVM Instru...

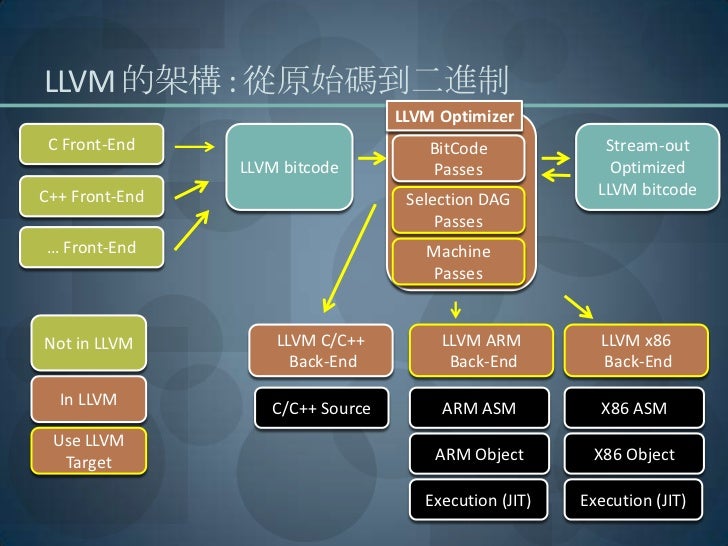

LLVM 的架構 : 從原始碼到二進制                                  LLVM Optimizer C Front-End                          BitCode          ...

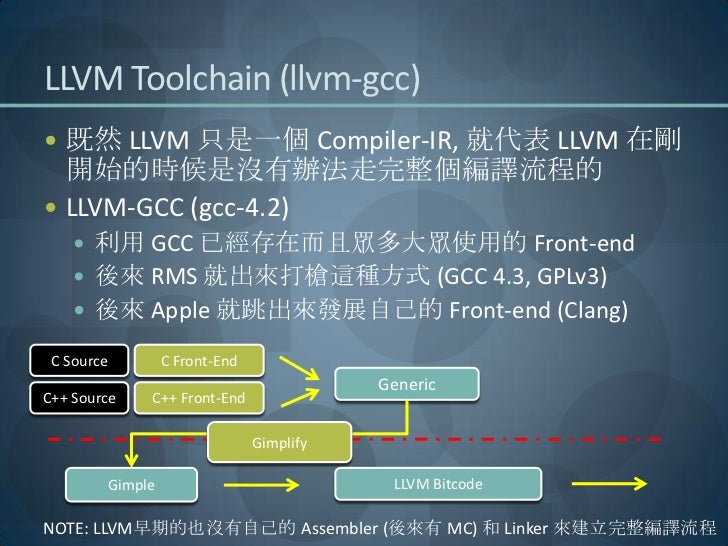

LLVM Toolchain (llvm-gcc) 既然 LLVM 只是一個 Compiler-IR, 就代表 LLVM 在剛  開始的時候是沒有辦法走完整個編譯流程的 LLVM-GCC (gcc-4.2)     利用 GCC 已經存在...

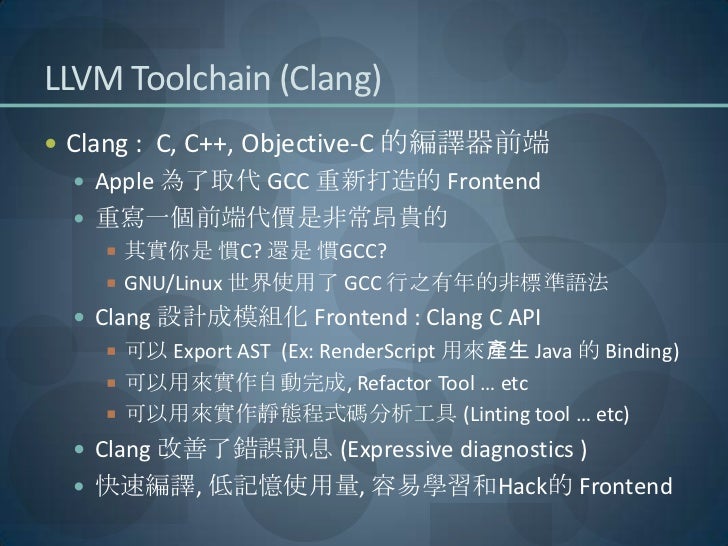

LLVM Toolchain (Clang) Clang : C, C++, Objective-C 的編譯器前端   Apple 為了取代 GCC 重新打造的 Frontend   重寫一個前端代價是非常昂貴的     其實你是 慣C...
範例: Clang Expressive Diagnostics               struct a {                 virtual int bar();               };             ...

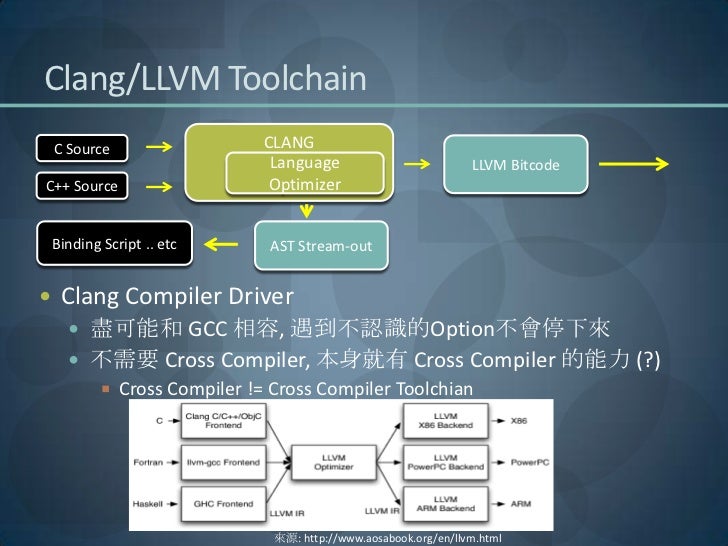

Clang/LLVM Toolchain C Source                   CLANG                             Language                          LLVM B...

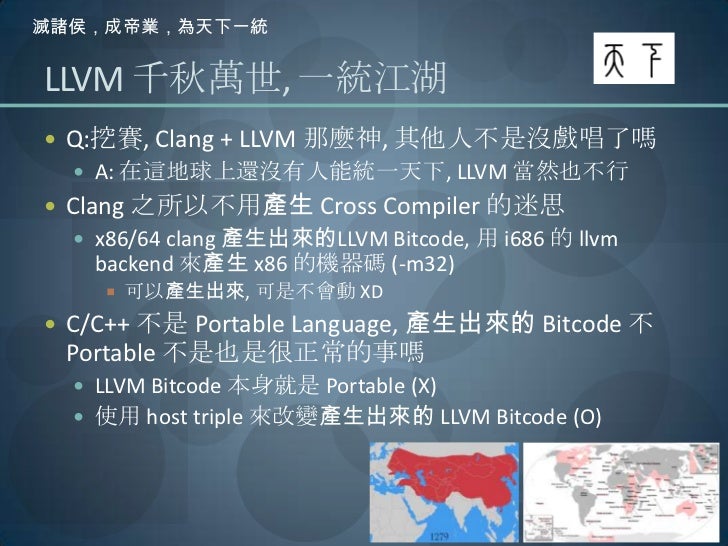

滅諸侯,成帝業,為天下一統LLVM 千秋萬世, 一統江湖 Q:挖賽, Clang + LLVM 那麼神, 其他人不是沒戲唱了嗎   A: 在這地球上還沒有人能統一天下, LLVM 當然也不行 Clang 之所以不用產生 Cross Com...

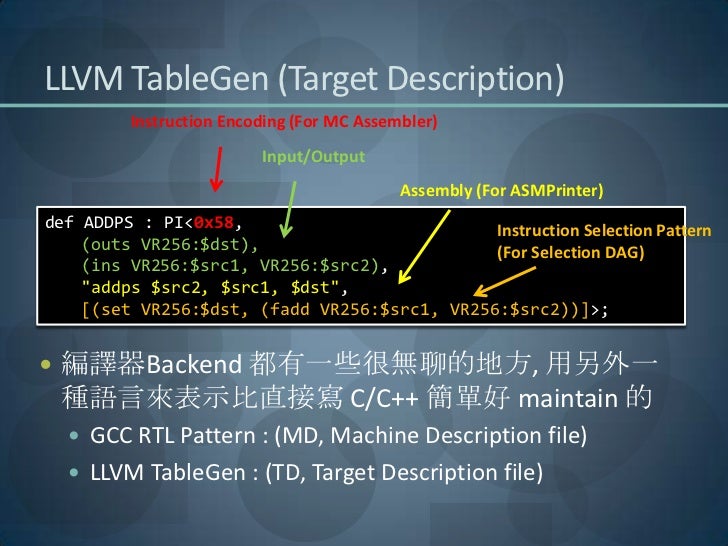

LLVM TableGen (Target Description)         Instruction Encoding (For MC Assembler)                         Input/Output   ...

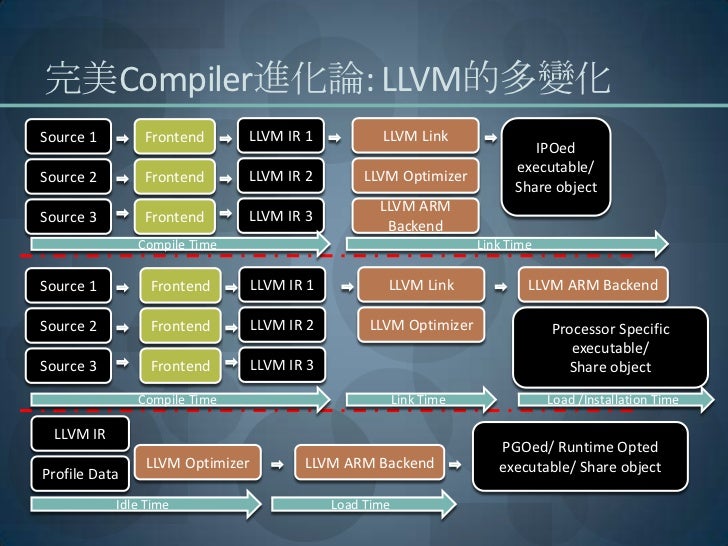

完美Compiler進化論: LLVM的多變化Source 1        Frontend      LLVM IR 1             LLVM Link                                      ...
LLVM 的發展 史記: 項羽本紀第七   太史公曰:吾聞之周生曰「舜目蓋重瞳子」,又聞項羽亦重瞳子。    羽豈其苗裔邪?何興之暴也!   LLVM 也有兩個 L, 加上一家可以掌握全局垂直整合的公司在後面力    挺, LLVM 也是...

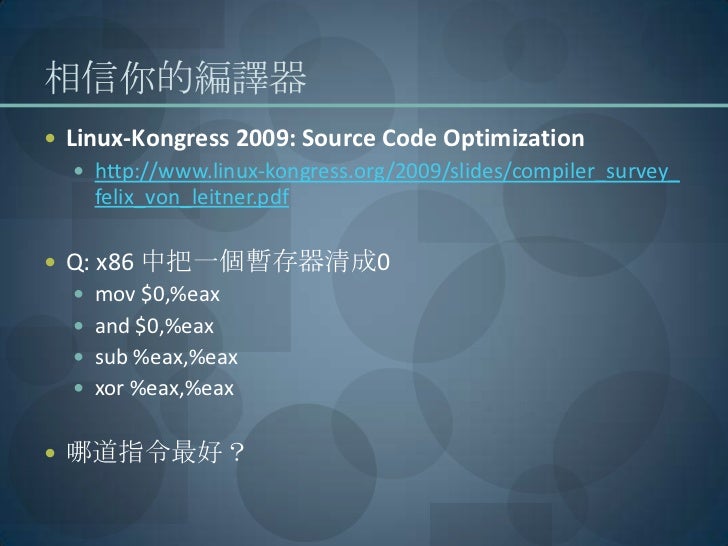

相信你的編譯器 Linux-Kongress 2009: Source Code Optimization    http://www.linux-kongress.org/2009/slides/compiler_survey_     ...

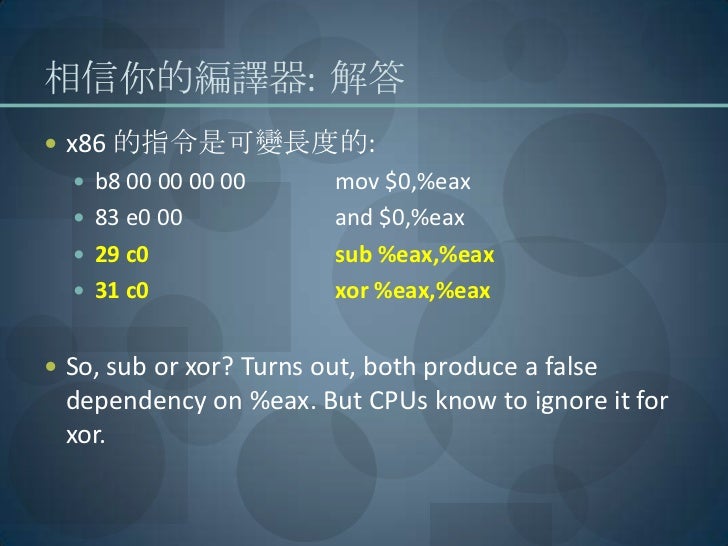

相信你的編譯器: 解答 x86 的指令是可變長度的:   b8 00 00 00 00       mov $0,%eax   83 e0 00             and $0,%eax   29 c0              ...

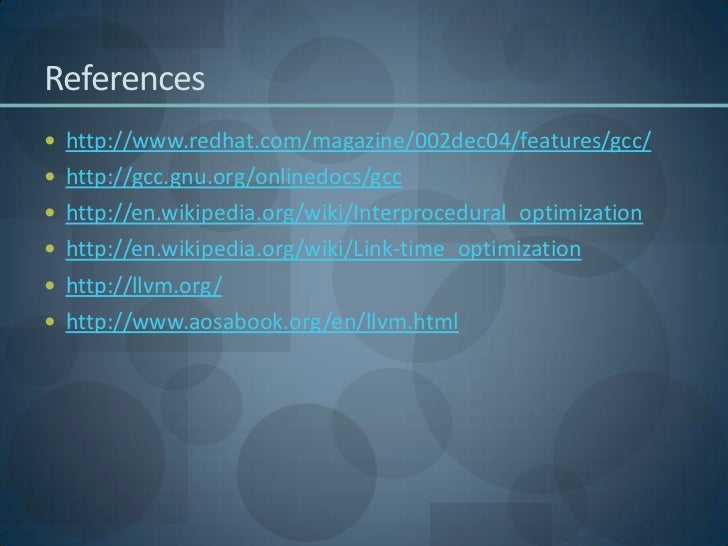

References http://www.redhat.com/magazine/002dec04/features/gcc/ http://gcc.gnu.org/onlinedocs/gcc http://en.wikipedia....
Any Question ?
