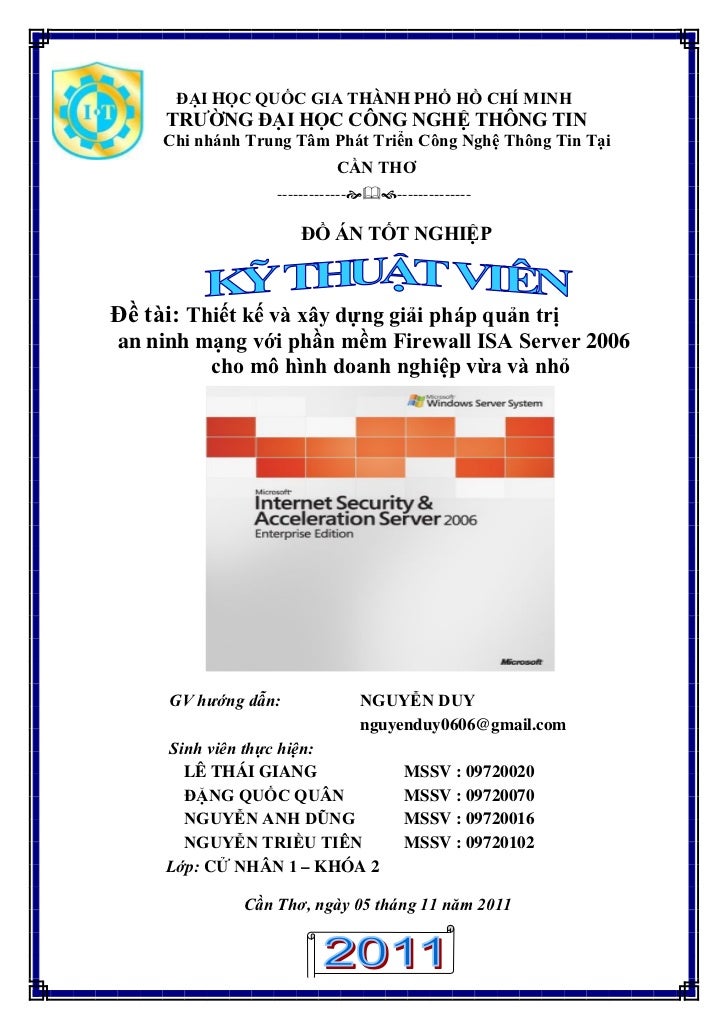

ĐẠI HỌC QUỐC GIA THÀNH PHỐ HỒ CHÍ MINH     TRƯỜNG ĐẠI HỌC CÔNG NGHỆ THÔNG TIN     Chi nhánh Trung Tâm Phát Triển Công Nghệ...
ĐẠI HỌC QUỐC GIA THÀNH PHỐ HỒ CHÍ MINH     TRƯỜNG ĐẠI HỌC CÔNG NGHỆ THÔNG TIN     Chi nhánh Trung Tâm Phát Triển Công Nghệ...
LỜI MỞ ĐẦU      Ngày nay, việc duy trì hệ thống mạng nội bộ hoạt động ổn định , nhanhchóng, an toàn và tin cậy đang là vấn...
LỜI CÁM ƠN       Sau 2 tháng nỗ lực thực hiện đồ án tốt nghiệp đã phần nào hoàn chỉnh.Ngoài sự cố gắng hết mình của bản th...
NHẬN XÉT                                       (Của giảng viên hướng dẫn)....................................................
NHẬN XÉT                                        (Của giảng viên phản biện)...................................................
Mục lụcGIỚI THIỆU SƠ LƯỢC ĐỒ ÁN ............................................................................ 2CHƯƠNG I : T...
2                     GIỚI THIỆU SƠ LƯỢC ĐỒ ÁN   •   Tên đồ án:       Thiết kế và xây dựng giải pháp quản trị an ninh mạng...
3CHƯƠNG I : TỔNG QUAN VỀ FIREWALL1. Firewall là gì ?       Thuật ngữ Firewall có nguồn gốc từ một kỹ thuật thiết kế trong ...
4vào Intranet). Theo dõi luồng dữ liệu mạng giữa Internet và Intranet. Kiểm soátđịa chỉ truy nhập, cấm địa chỉ truy nhập. ...
5từ các ứng dụng trên mạng chạy trên các giao thức (Telnet, SMTP, DNS, SMNP,NFS…) thành các gói dữ liệu (data pakets) rồi ...
6  CHƯƠNG II : GIỚI THIỆU ISA SERVER 20061. Microsoft ISA Server 2006 là gì ?       Microsoft ISA Server 2006 là phần mềm,...
7nhau. Để thực hiện tính năng này, ISA sử dụng CARP. Cơ chế như sau : khi mộtmáy client đi một trang web nào đó, CARP sẽ c...
8thể thao tác sâu hơn như có thể lọcđược các thông tin trong tầng ứng dụng. Một sốđặc điểm nổi bậc của ALF:        Cho phé...
93.2. Tiến trình cài đặt:Bắt đầu tiến trình cài đặt ISA Server 2006.Khởi động chương trình cài đặt ISA Server 2006.Điền dã...
10Chọn Add để bổ xung dãy IPBổ xung dãy địa chỉ IP cho mạng nội bộ với Add RangeTiếp tục next để cài đặt ứng dụng.GVGD: NG...
11Nhấn Finish để hoàn thành tiến trình cài đặt ISA Server 20064. Cài 3 Leg Perimeter Template   •   Mô hình      Với mô hì...
12   •   Quá trình cài đặtỞ khung bên trái click vào mục Networks. Ở khung bên phải chọn Templates vàclick chọn 3 Leg Peri...
13Sao lưu cấu hình hiện tại.Điền dãy IP tương ứng với mạng nội bộ.Điền dãy IP tương ứng với mạng DMZ.GVGD: NGUYỄN DUY     ...
14Chọn chính sách phù hợp với yêu cầu của mình.Hoàn thành việc cài 3 Leg Perimeter TemplateNhấn Apply hoàn tất việc cài 3 ...
155. Thiết lập Access Rule       Access Rule điều khiển các truy cập ra bên ngoài từ một Network đượcbảo vệ nằm trong dến ...
16Chọn Allow, sau đó Click NextAdd HTTP và HTTPS, sau đó Click NextAdd Internal, sau đó Click NextGVGD: NGUYỄN DUY        ...
17Add External, sau đó Click NextClick NextClick FinishGVGD: NGUYỄN DUY                  SVTH: LÊ THÁI GIANG              ...
18Click ApplyVào máy DC trên thanh Address gõ http://google.com.vn5.2. Cấm máy truy cập vào trang Web ngoisao.netR_Click C...
19Điền địa chỉ của máy DC, sau đó Click OKR_Click URL SetsNew URL Set…Click AddGVGD: NGUYỄN DUY                           ...
20Điền tên trang Web http://ngoisao.net, sau đó Click OKR_Click Firewall PolicyAccess Rule…Điền tên access Rule, sau đó Cl...
21Chọn Deny, sau đó Click NextAdd HTTP và HTTPS, sau đó Click NextAdd DC, sau đó Click NextGVGD: NGUYỄN DUY               ...
22Add ngoisao, sau đó Click NextClick NextClick FinishGVGD: NGUYỄN DUY                 SVTH: LÊ THÁI GIANG                ...
23Click ApplyVào máy DC trên thanh Address gõ http://ngoisao.net5.3. Cấm User nvkt và nvns ra ngoài internet trong giờ làm...
24Điền User Set Nane, sau Next đó ClickClick AddWindows users and groups…Điền tên User, sau đó Click Check NameGVGD: NGUYỄ...
25Click Locations…Điền User name và Password của máy DC, sau đó Click OKClick OKGVGD: NGUYỄN DUY                          ...
26Click OKClick OKChọn nextGVGD: NGUYỄN DUY   SVTH: LÊ THÁI GIANG                     ĐĂNG QUỐC QUÂN                    NG...
27Chọn FinishR_Click Firewall PolicyNewAccess Rule… Điền tên Access Rule, sau đó ClickNextChọn Deny, sau đó Click NextGVGD...
28Add HTTP và HTTPS, sau đó Click NextAdd Ỉnternal, sau đó Click NextAdd External, sau đó Click NextGVGD: NGUYỄN DUY      ...
29Add nvkt va nvns, sau đó Click NextClick FinishR_Click Rule vừa xet PropertiesGVGD: NGUYỄN DUY                      SVTH...
30Click NewĐiên tên và chọn khoảng thời gian cấm, sau đó Click OKClick ApplyOKGVGD: NGUYỄN DUY                            ...
31Click ApplyLogon User nvkt và nvns ra ngoài Inernet không được5.4. Tpkt và tpns ra ngoài internet nhưng không nhìn thấy ...
32Điền User set name, sau đó Click NextClick AddWindows users and groups…Điền tên User , sau đó Click Check NamesGVGD: NGU...
33Click Locations…Điền User name và Password của máy DC, sau đó Click OKClick OKGVGD: NGUYỄN DUY                          ...
34Click OKClick OKClick NextGVGD: NGUYỄN DUY   SVTH: LÊ THÁI GIANG                     ĐĂNG QUỐC QUÂN                    N...
35Click FinishR_Click Firewall PolicyNewAccess Rule…Điền tên Access Rule, sau đó Click NextGVGD: NGUYỄN DUY               ...
36Chọn Allow, sau đó Click NextAdd HTTP và HTTS, sau đó Click NextAdd External, sau đó Click NextGVGD: NGUYỄN DUY         ...
37Add tpkt va tpns, sau đó Click NextClick FinishR_Click Rule vừa xét PropertiesGVGD: NGUYỄN DUY                      SVTH...
38Chọn Selected content types(with this option selected, the rule is applicable onlyto HTTP traffic) và Check vào như hình...
39R_Click Rule vừa xétConfigure HTTPVào tab Extensions và chọn Block specified Extensions(Allow all other), sau đóClick Ad...
40Click ApplyOK5.5. Cấm chat Yahoo!MessengerR_Click Rule cho tất cả ra ngoai internetConfigure HTTPVào tab Signatures, sau...
41Signature điền msg.yahoo.com, sau đó Click OKClick ApplyOK. Sau đó Click ApplyMở yahoo!Messenger logon user chang_rua91 ...
426. Pulishing website        Web publishing: Dùng để publish các Web Site và dịch vụ Web. WebPublishing đôi khi đượcgọi l...
43Chọn Application ServerChọn next để cài chương trình.Click FinishGVGD: NGUYỄN DUY                 SVTH: LÊ THÁI GIANG   ...
446.2. Cấu hình WebStartProgramsAdministrative Tools Internet Information Services(IIS)ManagerR_Click Web SitesNewWeb Site...
45Điền tên trang Web, sau đó Click NextTạo đường dẫn tới trang web, sau đó Click NextClick NextGVGD: NGUYỄN DUY           ...
46Click Finish6.3. Cấu hình Isa cho vùng Lan truy cập WebClick StartProgramsMicrosoft ISA ServerISA Server ManagementR_Cli...
47Click NextClick NextAdd HTTP và HTTPS, sau đó Click NextGVGD: NGUYỄN DUY                       SVTH: LÊ THÁI GIANG      ...
48Add Internal, sau đó Click NextAdd Perimeter, sau đó Click NextAdd All User, sau đó Click NextGVGD: NGUYỄN DUY          ...
49Click FinishClick Apply6.4. Phân giải tên miềnClick StartProgramsAdministrativi ToolsDNSGVGD: NGUYỄN DUY                ...
50R_Click Forward Lookup ZoneNew Zone…Click NextChọn Primary zone, sau đó Click NextGVGD: NGUYỄN DUY                      ...
51Chọn To all domain controlleras in the Active Directory domain dung.com, sau đóClick NextĐiền tên Zone, sau đó Click Nex...
52Click FinishR_Click Reverse Lookup ZoneNew Zone…Click NextGVGD: NGUYỄN DUY                        SVTH: LÊ THÁI GIANG   ...
53Chọn Primary zone,sau đó Click NextChọn To all domain controlleras in the Active Directory domain dung.com , sauđó Click...
54Chọn Allow only sercure dynamic updates(recommended for Active Diretory),sau đó Click NextClick FinishR_Click Reverse Lo...
55Click NextChọn Primary zone,sau đó Click NextChọn To all domain controlleras in the Active Directory domain dung.com , s...
56Điền Network ID, sau đó Click NextChọn Allow only sercure dynamic updates(recommended for Active Diretory),sau đó Click ...
57R_Click web1online.comNew Host(A)…Điền IP address, sau đó Click Add HostR_Click web1online.comNew Host(A)…GVGD: NGUYỄN D...
58Điền IP address, sau đó Click Add HostClick (same as parent folder) …Click RemoveGVGD: NGUYỄN DUY                       ...
59Click AddClick OKClick ApplyOKGVGD: NGUYỄN DUY   SVTH: LÊ THÁI GIANG                     ĐĂNG QUỐC QUÂN                 ...
60Click (same as parent forlder) start of Authority(SOA)…Click Browse chọn dns.web1online.com, sau đó Click ApplyOKR_Click...
61Chọn đường dẫn tới server.web1online.com, sau đó Click OKTrên thanh Address gõ địa chỉ http://www.web1online.com6.5. Cấu...
62                                   ClickNextChọn Allow, sau đó Click NextChọn publish a single Web site or load balancer...
63Chọn non-secured connetions to connect the published Web server or server usingHTTP , sau đó Click NextĐiền internal sit...
64Điền public name, sau đó Click NextClick NewClick NextGVGD: NGUYỄN DUY                      SVTH: LÊ THÁI GIANG         ...
65Chọn Do not require SSL sercured connection with clients, sau đó Click NextClick Select IP addresses…Click OKGVGD: NGUYỄ...
66Click NextChọn No Authentication, sau đó Click NextClick NextGVGD: NGUYỄN DUY                            SVTH: LÊ THÁI G...
67Click FinishClick NextClick NextGVGD: NGUYỄN DUY   SVTH: LÊ THÁI GIANG                     ĐĂNG QUỐC QUÂN               ...
68Click NextClick FinishClick ApplyGVGD: NGUYỄN DUY   SVTH: LÊ THÁI GIANG                     ĐĂNG QUỐC QUÂN              ...
69Vào File host phân giải tên miền 192.168.1.124 thành www.web1online.comTrên thanh Address gõ địa chỉ http://www.web1onli...
707. Public mail Mdeamon       Bảo vệ hệ thống Mail Server là một chức năng chính của ISA Server vớimột số công nghệ tập c...
71Click AgreeClick NextClick NextGVGD: NGUYỄN DUY   SVTH: LÊ THÁI GIANG                     ĐĂNG QUỐC QUÂN                ...
72Click NextĐiền tên Domain, sau đó Click NextClick NextGVGD: NGUYỄN DUY                     SVTH: LÊ THÁI GIANG          ...
73Click NextClick NextClick FinishGVGD: NGUYỄN DUY   SVTH: LÊ THÁI GIANG                     ĐĂNG QUỐC QUÂN               ...
74Bên trên là giao diên Mail Mdeamon7.2. cấu hình WebMailStartProgramsAdministrative Tools Internet Information Services(I...
75Điền Application pool ID, sau đó Click OKR_Click worldclientPropertiesVào tab Performace check bỏ Idle timeout và Reques...
76R_Click Web SitesNewWeb Site…Click NextClick NextGVGD: NGUYỄN DUY                  SVTH: LÊ THÁI GIANG                  ...
77Điền tên trang Web, sau đó Click NextChọn đường dẫn, sau đó Click NextClick NextGVGD: NGUYỄN DUY                        ...
78Click FinishR_Click mailPropertiesVào tab Home Directory chọn wordclientGVGD: NGUYỄN DUY                         SVTH: L...
79Vào tab Documents Remove hết các file mặc địnhClick AddClick OKGVGD: NGUYỄN DUY                                 SVTH: LÊ...
80Click ApplyOKWeb service ExtensionAll Unknown ISAPI Extensions Click AllowGVGD: NGUYỄN DUY                              ...
81SetupWeb & SynML ServiesChọn worldClient runs using external webserver (IIS, Apache, etc), sau đó ClickOKGVGD: NGUYỄN DU...
827.3.Vùng lan truy cập mailR_Click Firewall PolicyNewAccess Rule…NextNextGVGD: NGUYỄN DUY                           SVTH:...
83Add HTTP và HTTPS, sau đó Click NextAdd Internal, sau đó Click NextGVGD: NGUYỄN DUY                       SVTH: LÊ THÁI ...
84Add Perimeter, sau đó Click NextNextClick FinishClick ApplyGVGD: NGUYỄN DUY                   SVTH: LÊ THÁI GIANG       ...
857.4. Phân giải tên miềnStart Programs Administrative Tools DNSR_Click Forward Lookup Zones Click New Zone…Click NextGVGD...
86Chọn Primary zone, sau đó Click NextChọn To all domain controllers in the Active Diretory domain dung.com, sau đóClick N...
87Điền Zone Name, sau đó Click NextChọn Allow only secure dynamic update(recommended for Active Directory), sauđó Click Ne...
88Click RemoveClick AddChọn đường dẫn tới dns.web1online.com, sau đó Click OKGVGD: NGUYỄN DUY                             ...
89Click ApplyOKClick (same as parent folder) start of Authorty(SOA)…Chọn dns.web1online.com, sau đó Click ApplyOKGVGD: NGU...
90R_Click mail1online.comNew Alias (CNAME)…Chọn đường dẫn tới server.web1online.com, sau đó Click OKTrên thanh Address gõ ...
917.5. Publishing mail MdeamonR_Click Firewall PolycyNewWeb Site Publishing Rule..Điền Web Publishing rule name, sau đó Cl...
92Chọn Publishing a single Web site or load balancer, sau đó Click NextChọn use non-secured connections to connect the pub...
93Click NextĐiền Public name, sau đó Click NextChọn listens web va mail, sau đó Click NextGVGD: NGUYỄN DUY                ...
94Click NextClick NextClick FinishGVGD: NGUYỄN DUY   SVTH: LÊ THÁI GIANG                     ĐĂNG QUỐC QUÂN               ...
95Click ApplyVào file host phân giải tên miềnTrên thanh Address gõ http://www.mail1online.comGửi mail qua lại từ vùng lan ...
96Click send Now để gửi mail cho user tpns ở ngoài InternetUser tpns ở ngoài internet đã nhận được mailClick Send Now để g...
97User tpkt đã nhận được mail8. Vpn client - to - site        VPN Server cho phép các máy trạm VPN Client kết nối đến thôn...
98R_Click UsersNewUserĐiền thong tin User, sau đó Click NextĐiền Password và Check vào User cannot change password, sau đó...
99Click FinishR_Click User vpnPropertiesVào tab Dial-in chọn option Allow access, sau đó Click OKGVGD: NGUYỄN DUY         ...
100R_Click UsersNewGroupĐiền Group name, sau đó Click OKR_Click User vpn Add to a group…GVGD: NGUYỄN DUY                  ...
101Click Advanced…Click Find Now, sau đó Doubleclick group_vpnClick OKGVGD: NGUYỄN DUY                               SVTH:...
102Click OKR_Click My ComputerPropertiesVào tab Remote và Check Enable Remote Desktop on this computer, sau đóClick Select...
103Click Add…Click Advanced…Click Find Now, sau đó Doubleclick AdministratorGVGD: NGUYỄN DUY                              ...
104Click OkClick OKClick ApplyOKGVGD: NGUYỄN DUY   SVTH: LÊ THÁI GIANG                     ĐĂNG QUỐC QUÂN                 ...
105Bước 2: Cấu hình ISAVào StartProgramsMicrosoft ISA ServerISA Server ManagementClick Virtual Private Networks(VPN) Click...
106Điền dãy IPClick OKClick Enable VPN Client Access, vào tab General Check Enable VPN clientaccess, sau đó Click OKGVGD: ...
107Click specify Windows UsersClick AddClick locations…GVGD: NGUYỄN DUY              SVTH: LÊ THÁI GIANG                  ...
108Chọn dung.com, sau đó Click OKClick Advanced…Click Find Now, sau đó Doubleclick group_vpnGVGD: NGUYỄN DUY              ...
109Click OKClick OKClick ApplyGVGD: NGUYỄN DUY   SVTH: LÊ THÁI GIANG                     ĐĂNG QUỐC QUÂN                   ...
110Click View FireWall Policy For the VPV Clients NetworkClick NewĐiền User set name, sau đó Click NextGVGD: NGUYỄN DUY   ...
111Click AddWindows users and groups…Click LocationsChọn dung.com, sau đó Click OKGVGD: NGUYỄN DUY                      SV...
112Click Advanced…Click Find Now, sau đó Doubleclick group_vpnClick OKGVGD: NGUYỄN DUY                               SVTH:...
113Click NextClick FinishClick ApplyGVGD: NGUYỄN DUY   SVTH: LÊ THÁI GIANG                     ĐĂNG QUỐC QUÂN             ...
114R_Click Firewall PolicyNewAccess Rule…Điền Access rule name, sau đo Click NextChọn Allow, sau đó Click NextGVGD: NGUYỄN...
115Chọn All outbound traffic, sau đó Click NextAdd VPN clients, sau đó Click NextAdd Internal, sau đó Click NextGVGD: NGUY...
116Remove All Users và Add group_vpn, sau đó Click NextClick FinishClick ApplyBước 3: Cấu hình tạo một connection cho ngườ...
117R_Click My Network PlacesProperties. R_Click New Connection WizardNewConnection…Click NextChọn option Connect to the ne...
118Chọn option Virtual Private Network connectionĐiền Compary Name, sau đó Click NextĐiền Host name or IP address, sau đó ...
119Click NextClick FinishĐiền User name và Password, sau đó Click ConnectGVGD: NGUYỄN DUY                                 ...
120Vpn client đã kết nối thành côngVào StartRun gõ cmdClick OKGVGD: NGUYỄN DUY                   SVTH: LÊ THÁI GIANG      ...
121Vào StartRun gõ mstscClick OKĐiền địa chỉ máy DC , sau đó Click ConnectĐiền User name và Password , Sau đó Click OKTrên...
