CloudStackとは
CloudStackとは• IaaSクラウド構築・管理ソフトウェア• リッチなセルフサービスポータルᵒ 管理者用、グループ管理者用、ユーザー用• 豊富なネットワークサービスᵒ LB, FW, VPN, NAT等ᵒ 外部ネットワーク機器連携• 豊...
CloudStack: 現在に至るまで 2008         2009         2010        2011              2012   VMOps is          Cloud.com    Citrix A...
Apache Software Foundation• オープンソース財団における標準• 10年以上の歴史、100以上のプロジェクト、  800以上の開発者   • Apache Web Server, Apache Tomcat, Hadoo...
CloudStack.org アクセス数                                            598,651                         4x                        ...
CloudStack ダウンロード数                                            16,511                        3x   12,950    5,088  June ’11...
CloudStack コミュニティーメンバー数                                          29,000                     15x                         8,...
Apache CloudStackのエコシステム            *           *                    *  *     *       *
Apache CloudStack Contributor最も簡単なコントリビューション1. cloudstack-dev@incubator.apache.org に登録(cloudstack-dev-subscribe@incubator....
Citrix CloudPlatformとは                  • オープンソースのApache CloudStackを                    ベースにした商用ディストリビューション               ...
詳細説明14
アーキテクチャ概要                           Secondary Storage ネットワーク機器       Management Server                                    ...
アーキテクチャ概要                             テナントA                        テナントB             vm vm   vm vm vm vm   vm   vm   vm   ...
ハイパーバイザーとの接続
CloudStackのコンポーネント                                      VM                                           Hosts        ハイパーバイザー...
構成例 – 小規模、検証環境                                           192.168.10.3          192.168.10.4                            Man...
構成例 - 中規模、大規模環境                                          Layer-3 switches with firewall modulesLayer-2 switches           ...
構成例 - マルチサイト環境                                                           Secondary                        MySQL           ...
ユーザー管理                                        • Domain:                                         • 最も大きいグループ単位        User ...
ベーシックモード(レイヤー 3 ゲスト ネットワーク)     CloudStack 管理外でのネットワーク サービス提供   CloudStack 管理下でのネットワーク サービス提供                  セキュリティ グループ...
アドバンスモード(レイヤー 2 ゲストネットワーク)     仮想ルーターによるネットワーク サービス提供                      外部ネットワーク機器によるネットワーク サービス提供                     ...
SDN / OpenFlow 連携: Stratosphere SDN コントローラー25
SDN / OpenFlow 連携: Nicira NVP                            • OpenFlowによるアイソレーション                            • OpenvSwitchとOp...
ストレージ連携:     Amazon S3完全互換クラウドストレージCloudian27
Demo
CloudStackを試してみよう
ポイント• 最小で2台構成• 1台目:CloudStack管理サーバー 兼 NFSストレージ  • CloudStack管理サーバー、MySQL、    NFS(プライマリストレージ、セカンダリストレージ)• 2台目:ホスト(ハイパーバイザー)...
日本語情報も充実• http://support.citrix.com• Productsの中から  CloudStackを選択• 日本語ドキュメント • Choose Language→[日本語]• 活発なコミュニティ • CloudStac...
開発、テスト編• CloudStackの開発環境をつくりたいが… • Hypervisor、Primary storage、Secondary storage、Network、VLAN、etc..   時間がかかる • 環境が復旧不可能な状態に...
DevCloud
インストール方法• システム要件                                                        • http://localhost:8080/client アクセス • 1G 空きメモリ、20G...
ソースコードの入手• Git Extentionのインストール                      • Branchを切り替える時• デフォルト設定でOK                                • Git Bash...
ビルドの方法• Mkisofsをインストール(isoファイルを作成するツール) • Systemvm.isoの作成の際に必要 • 下記よりダウンロードし、C:¥windows¥system32などのPathの通るところに置いておく • http...
リファレンス• ライセンス                             • Facebook CloudStack ファンページ   Apache License Version 2.0            http://www....
まとめ38
まとめ     • Apache CloudStack      ᵒ Apache Software Foundationが開発するオープンソースソフトウェア     • Citrix CloudPlatform      ᵒ Apache C...
ご清聴ありがとうございました     最も簡単なコントリビューション     1. cloudstack-dev@incubator.apache.org に登録     (cloudstack-dev-subscribe@incubator....
CloudStack at Cloud Week 2012
CloudStack at Cloud Week 2012
Upcoming SlideShare
Loading in …5
×

CloudStack at Cloud Week 2012

12,620 views

Published on

Published in: Technology
0 Comments
6 Likes
Statistics
Notes
  • Be the first to comment

No Downloads
Views
Total views
12,620
On SlideShare
0
From Embeds
0
Number of Embeds
9,141
Actions
Shares
0
Downloads
112
Comments
0
Likes
6
Embeds 0
No embeds

No notes for slide

CloudStack at Cloud Week 2012

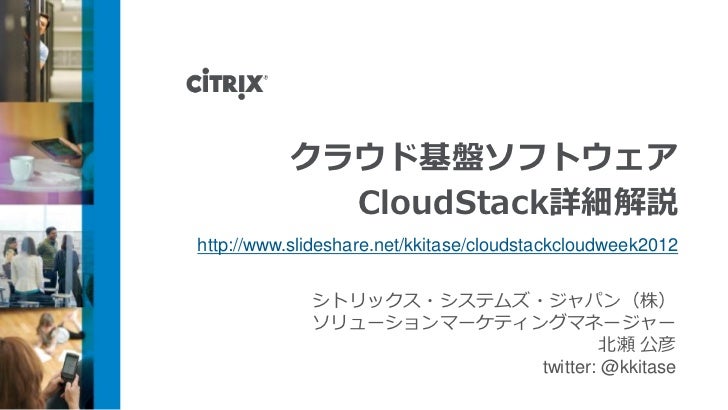

  1. 1. クラウド基盤ソフトウェア CloudStack詳細解説http://www.slideshare.net/kkitase/cloudstackcloudweek2012 シトリックス・システムズ・ジャパン(株) ソリューションマーケティングマネージャー 北瀬 公彦 twitter: @kkitase
