自社プロダクトをdisる 炎上LT (仮) 2018/4/18　SIerIoTLT Vol.7 ワインIoT
ワイン × IoT ＝ IoW (Internet of Wine) 2018/4/18　SIerIoTLT Vol.7
運用 野良ハック 自己紹介 qiita.com/yskmjp/items/cedbfd3f3980c42a8771
デバイス 設計・開発・検証 データストア 開発 PJメンバー 立ち上げ 取りまとめ 根本ブドウ園 地域おこし協力隊 SIer
栃木県矢板

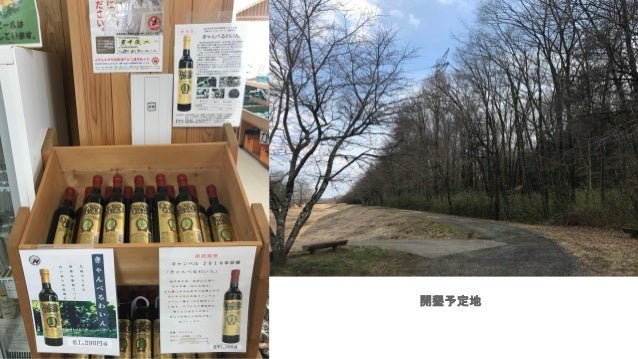

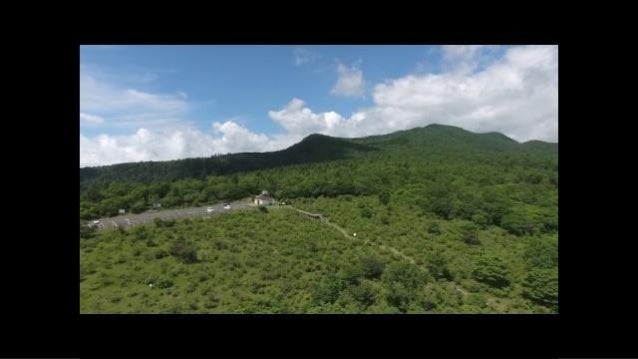

開墾予定地
周辺環境の変化 2017/6/5 NHK 2017/6/3 日経朝刊 2017/7/9

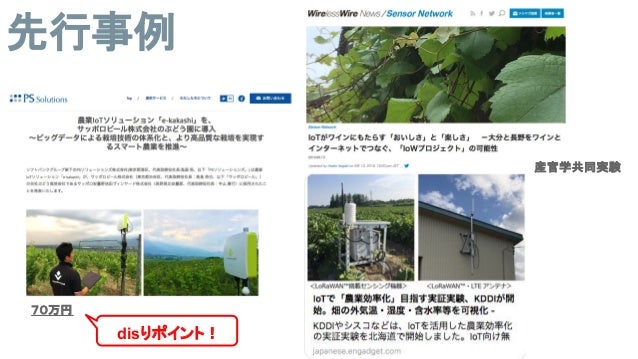

先行事例 ７０万円 産官学共同実験 disりポイント！

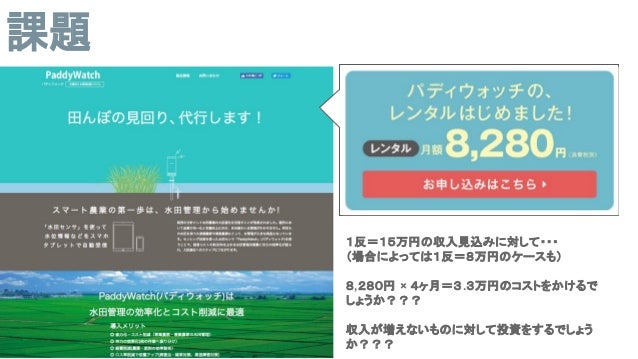

課題 １反＝１５万円の収入見込みに対して・・・ （場合によっては１反＝８万円のケースも） ８,２８０円 × ４ヶ月＝３.３万円のコストをかけるで しょうか？？？ 収入が増えないものに対して投資をするでしょう か？？？

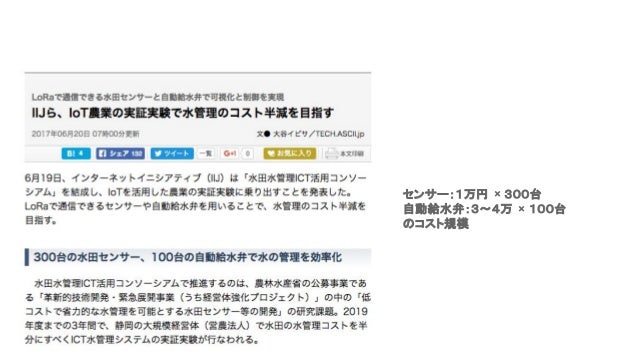

センサー：１万円 × ３００台 自動給水弁：３〜４万 × １００台 のコスト規模

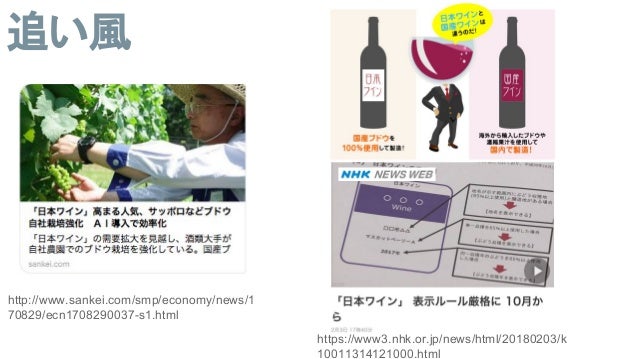

http://www.sankei.com/smp/economy/news/1 70829/ecn1708290037-s1.html 追い風 https://www3.nhk.or.jp/news/html/20180203/k 10011...
汎用部品のみでチャレンジ １０万円 http://mw.nikkei.com/sp/#!/article/DGXMZO1 8024300T20C17A6000000/

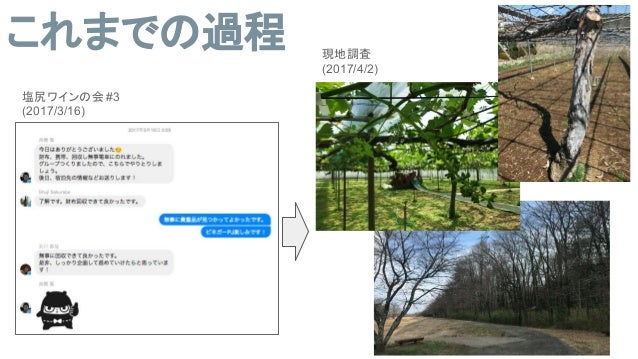

現地調査 (2017/4/2) 塩尻ワインの会#3 (2017/3/16) これまでの過程

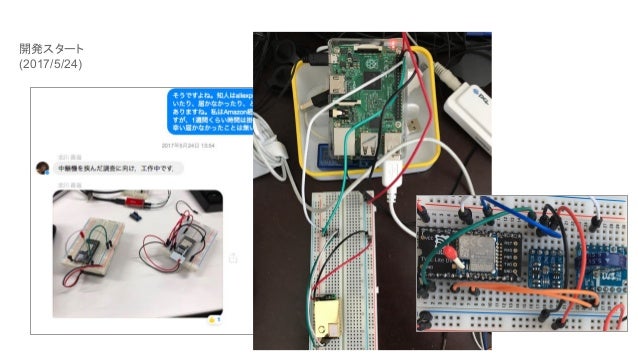

開発スタート (2017/5/24)

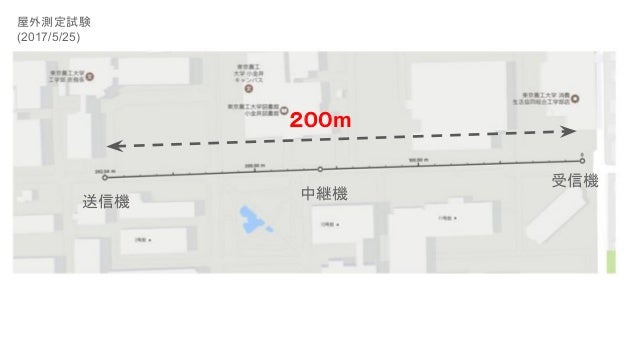

屋外測定試験 (2017/5/25) 送信機 中継機 受信機 ２００m

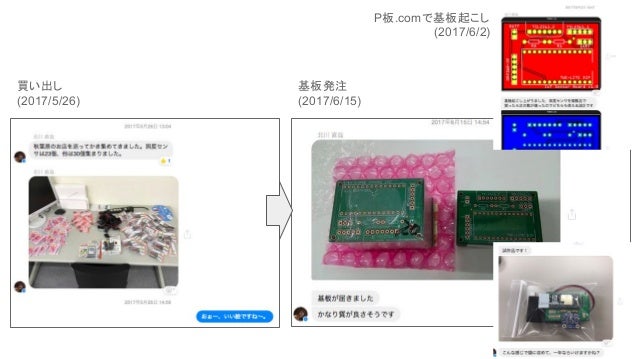

買い出し (2017/5/26) 基板発注 (2017/6/15) P板.comで基板起こし (2017/6/2)

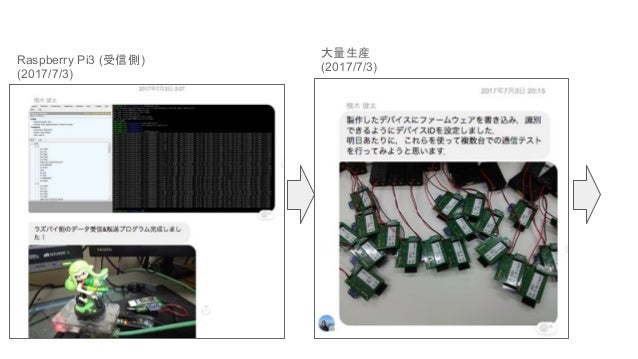

Raspberry Pi3 (受信側) (2017/7/3) 大量生産 (2017/7/3)

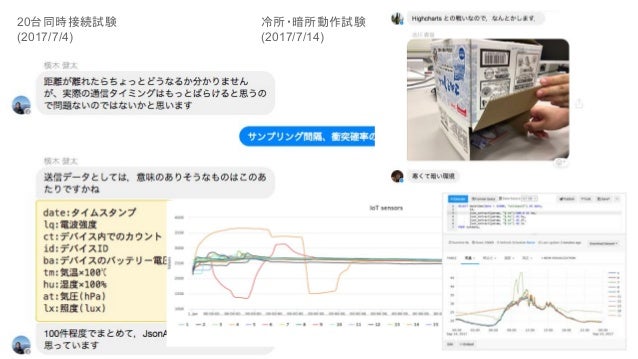

20台同時接続試験 (2017/7/4) 冷所・暗所動作試験 (2017/7/14)

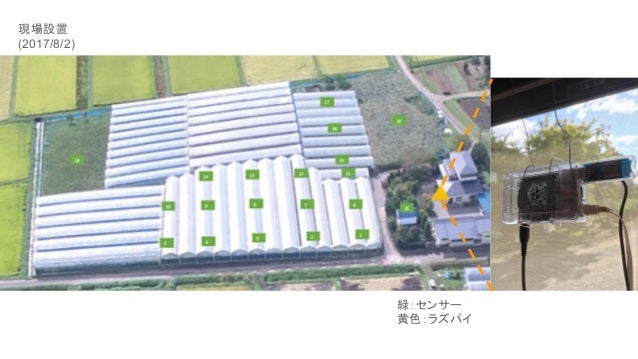

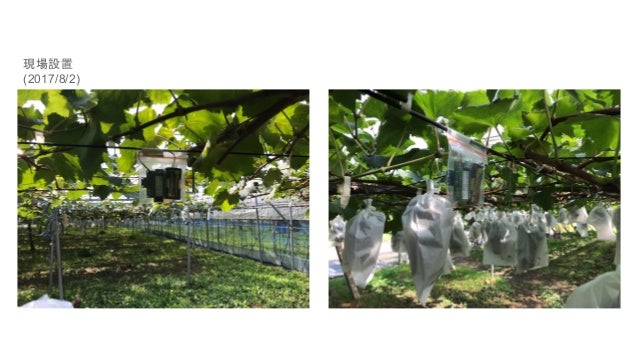

現場設置 (2017/8/2) 緑：センサー 黄色：ラズパイ
現場設置 (2017/8/2)

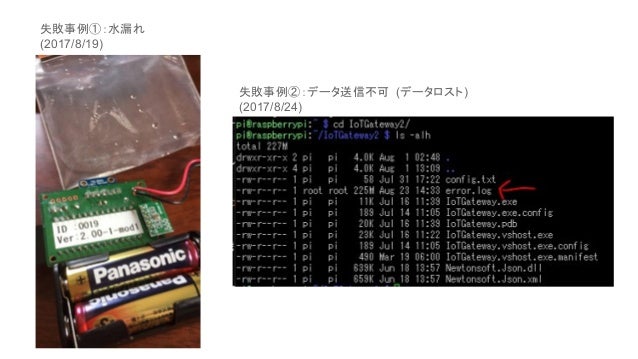

失敗事例①：水漏れ (2017/8/19) 失敗事例②：データ送信不可 (データロスト) (2017/8/24)

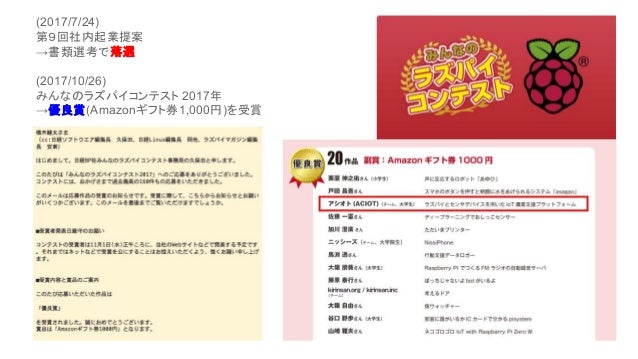

(2017/7/24) 第９回社内起業提案 →書類選考で落選 (2017/10/26) みんなのラズパイコンテスト 2017年 →優良賞(Amazonギフト券1,000円)を受賞
(2017/9/10) お楽しみ
(2017/9/10) お楽しみ
できました
・”きっかけ”はいつでも ・”SIer” やってよかった！ ・”IoT” は楽しい！ まとめ コミュニケーションは大事 健康維持・スキルを磨く・めげない いつでも全力投球！
シーズン２始動！
懇親会にて！！ おつまみ IoT デモやるよ！
( Appendix )

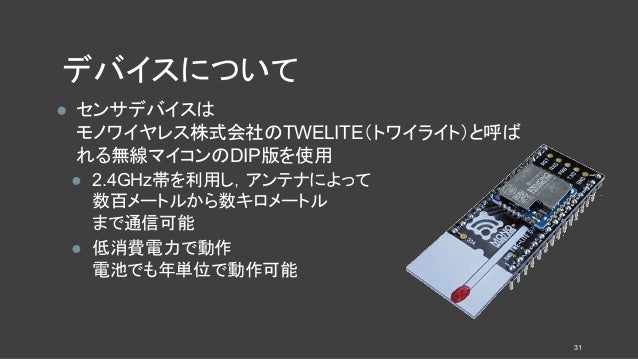

デバイスについて ● センサデバイスは モノワイヤレス株式会社のTWELITE（トワイライト）と呼ば れる無線マイコンのDIP版を使用 ● 2.4GHz帯を利用し，アンテナによって 数百メートルから数キロメートル まで通信可能 ● 低消費電力で...

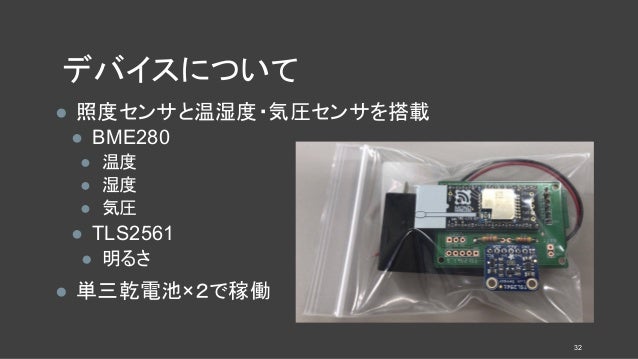

デバイスについて ● 照度センサと温湿度・気圧センサを搭載 ● BME280 ● 温度 ● 湿度 ● 気圧 ● TLS2561 ● 明るさ ● 単三乾電池×２で稼働 32

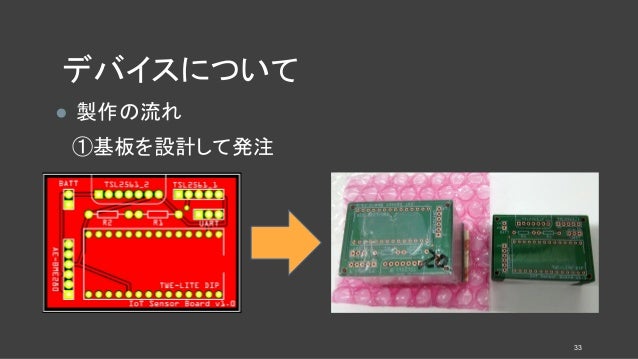

デバイスについて ● 製作の流れ 　①基板を設計して発注 33

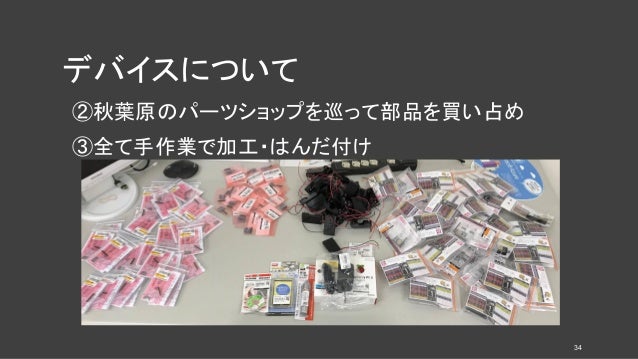

デバイスについて 　②秋葉原のパーツショップを巡って部品を買い占め 　③全て手作業で加工・はんだ付け 34

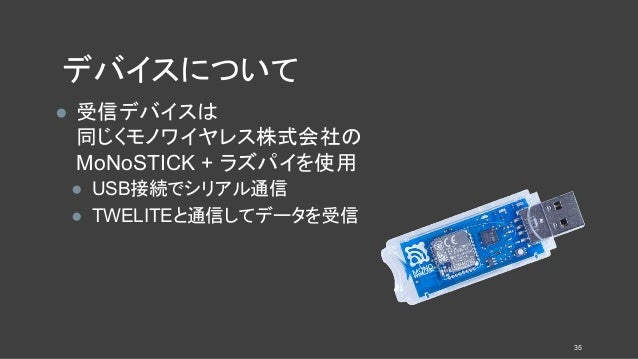

デバイスについて ● 受信デバイスは 同じくモノワイヤレス株式会社の MoNoSTICK + ラズパイを使用 ● USB接続でシリアル通信 ● TWELITEと通信してデータを受信 35

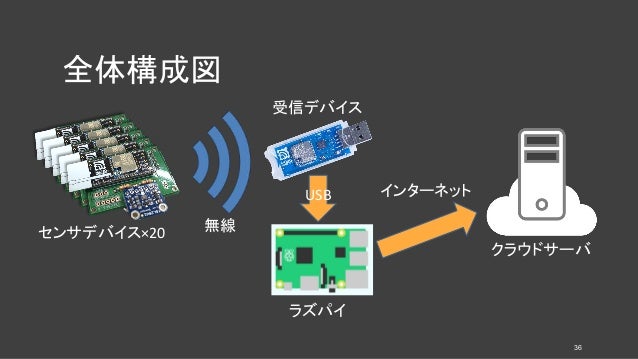

全体構成図 36 センサデバイス×20 ラズパイ 無線 インターネット クラウドサーバ 受信デバイス USB

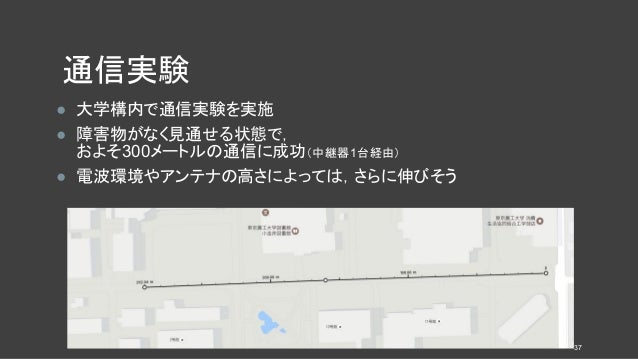

通信実験 ● 大学構内で通信実験を実施 ● 障害物がなく見通せる状態で， およそ300メートルの通信に成功（中継器1台経由） ● 電波環境やアンテナの高さによっては，さらに伸びそう 37

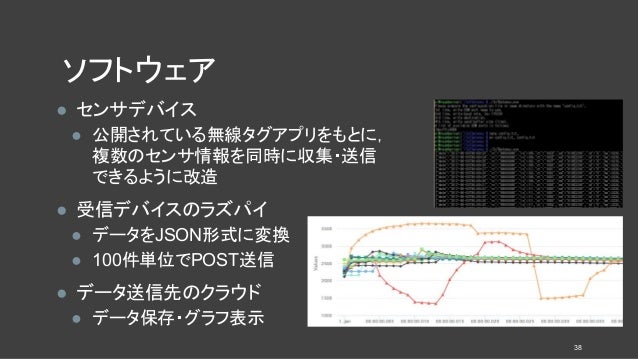

ソフトウェア ● センサデバイス ● 公開されている無線タグアプリをもとに， 複数のセンサ情報を同時に収集・送信 できるように改造 ● 受信デバイスのラズパイ ● データをJSON形式に変換 ● 100件単位でPOST送信 ● データ送信先のク...
39 ラズパイで動作するプログラム
