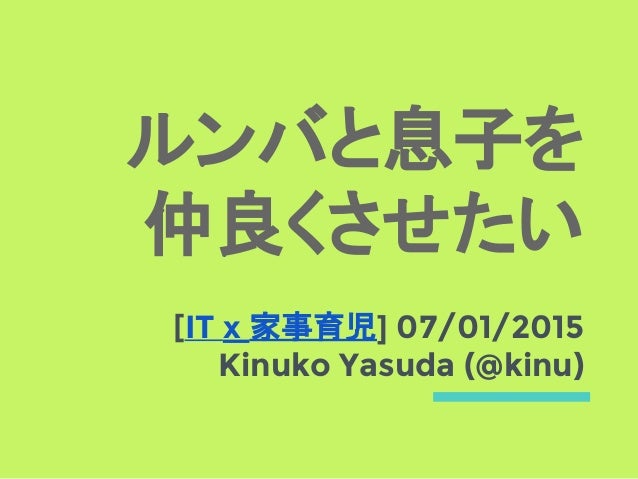

[IT x 家事育児] 07/01/2015 Kinuko Yasuda (@kinu) ルンバと息子を 仲良くさせたい

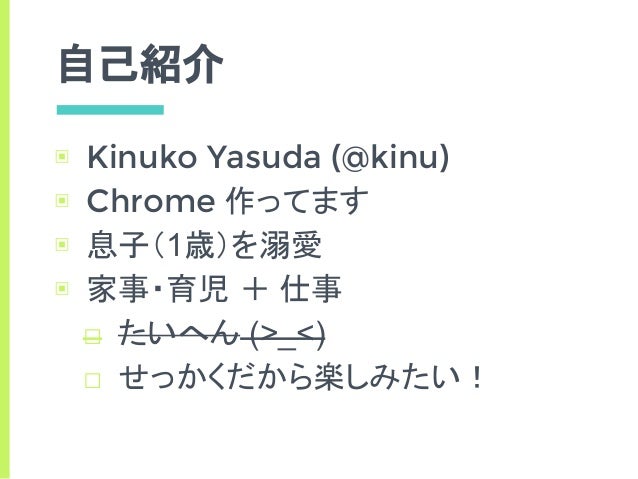

自己紹介 ▣ Kinuko Yasuda (@kinu) ▣ Chrome 作ってます ▣ 息子（1歳）を溺愛 ▣ 家事・育児 ＋ 仕事 □ たいへん (>_<) □ せっかくだから楽しみたい！

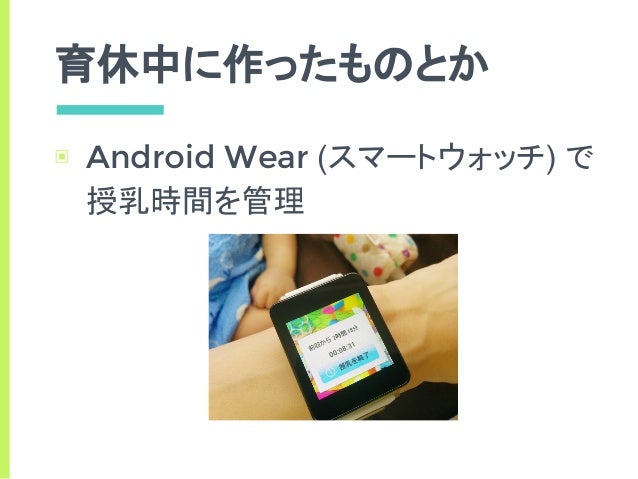

育休中に作ったものとか ▣ Android Wear (スマートウォッチ) で 授乳時間を管理

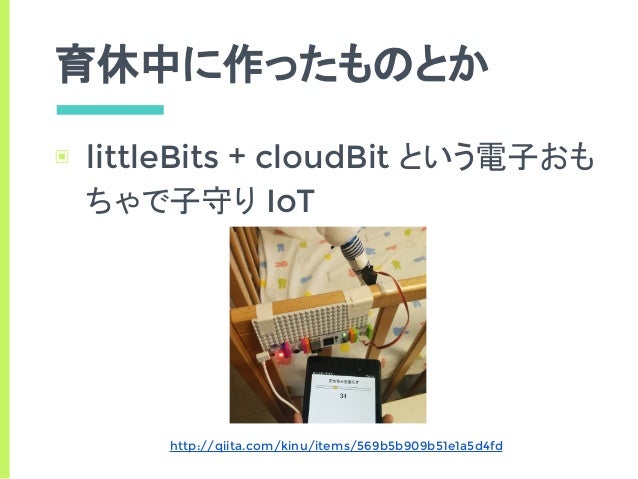

育休中に作ったものとか ▣ littleBits + cloudBit という電子おも ちゃで子守り IoT http://qiita.com/kinu/items/569b5b909b51e1a5d4fd
育休中に作ったものとか ▣ Arduino で喉が乾くと自分で しゃべる観葉植物 http://qiita.com/kinu/items/6cd5da0415e31834e7da

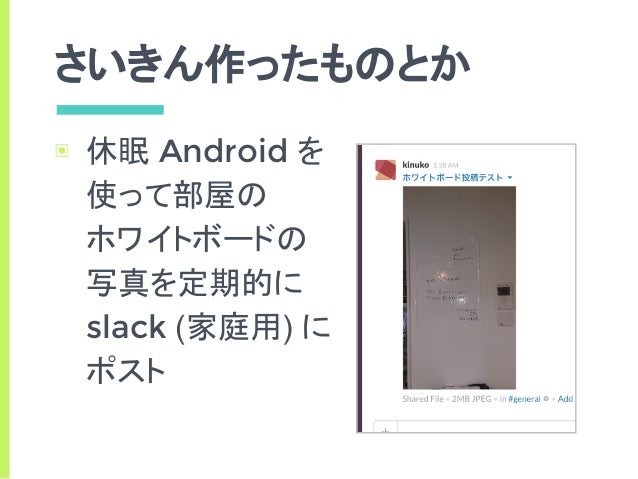

さいきん作ったものとか ▣ 休眠 Android を 使って部屋の ホワイトボードの 写真を定期的に slack (家庭用) に ポスト

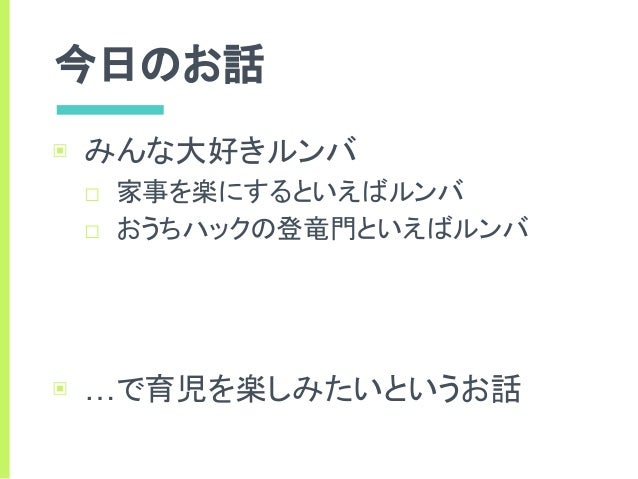

今日のお話 ▣ みんな大好きルンバ □ 家事を楽にするといえばルンバ □ おうちハックの登竜門といえばルンバ ▣ …で育児を楽しみたいというお話

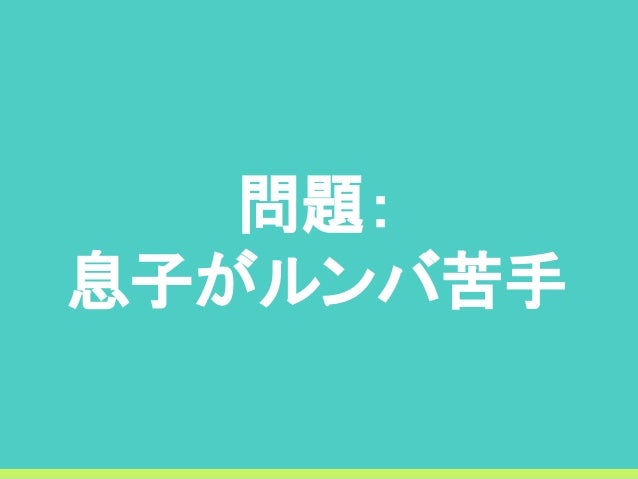

問題： 息子がルンバ苦手
理想：息子とルンバ ルンバを乗りこなしてキャッキャする赤さん (youtube)
現実：息子とルンバ 号 泣 注：Roomba の公称耐荷重は 5 lb. (2.26kg) です

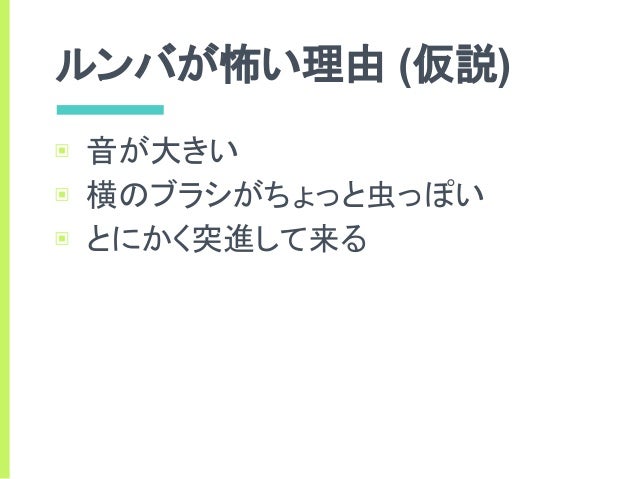

ルンバが怖い理由 (仮説) ▣ 音が大きい ▣ 横のブラシがちょっと虫っぽい ▣ とにかく突進して来る

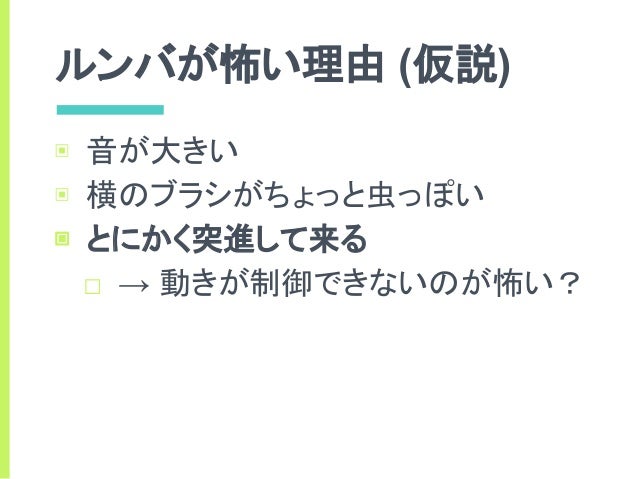

ルンバが怖い理由 (仮説) ▣ 音が大きい ▣ 横のブラシがちょっと虫っぽい ▣ とにかく突進して来る □ → 動きが制御できないのが怖い？

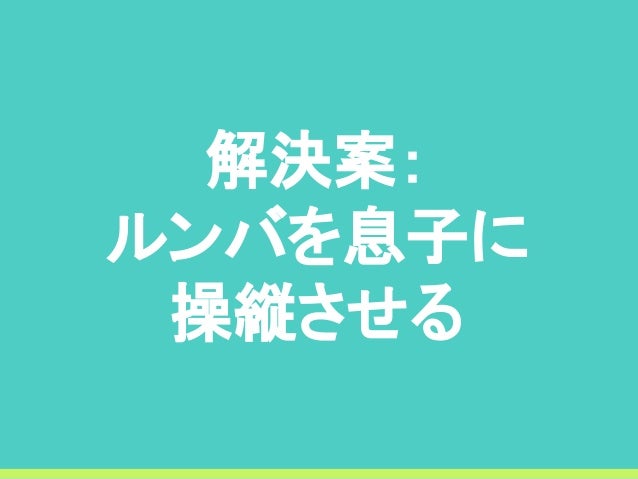

解決案： ルンバを息子に 操縦させる

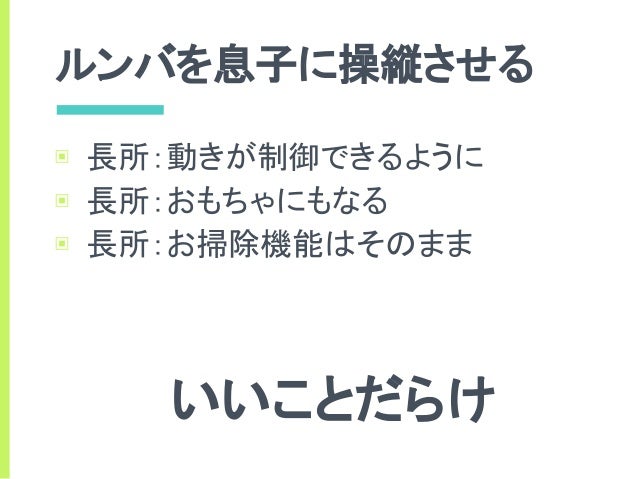

ルンバを息子に操縦させる ▣ 長所：動きが制御できるように ▣ 長所：おもちゃにもなる ▣ 長所：お掃除機能はそのまま いいことだらけ

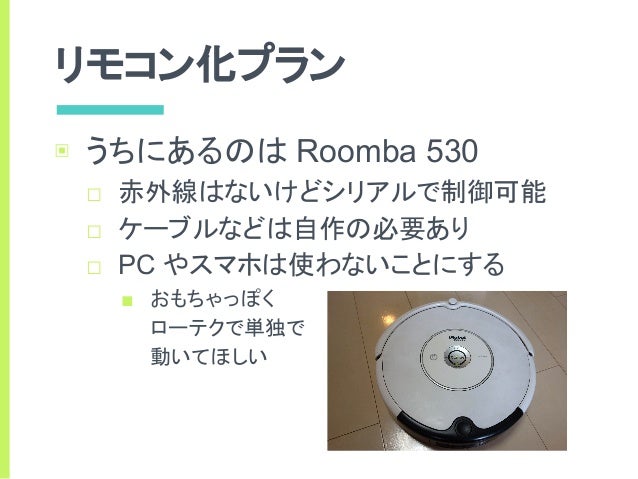

リモコン化プラン ▣ うちにあるのは Roomba 530 □ 赤外線はないけどシリアルで制御可能 □ ケーブルなどは自作の必要あり □ PC やスマホは使わないことにする ■ おもちゃっぽく ローテクで単独で 動いてほしい

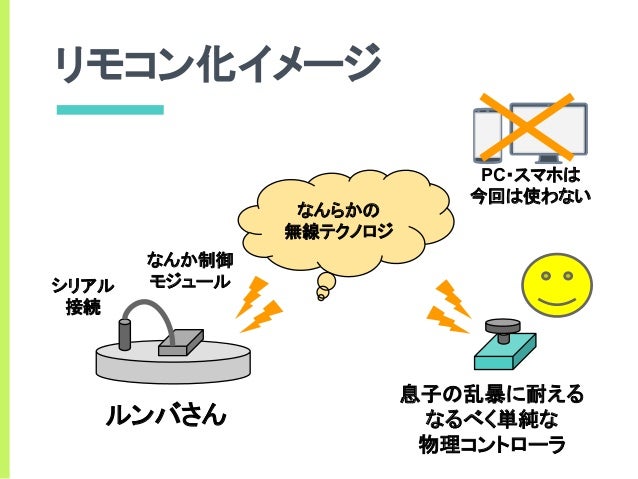

リモコン化イメージ ルンバさん シリアル 接続 なんか制御 モジュール なんらかの 無線テクノロジ 息子の乱暴に耐える なるべく単純な 物理コントローラ PC・スマホは 今回は使わない

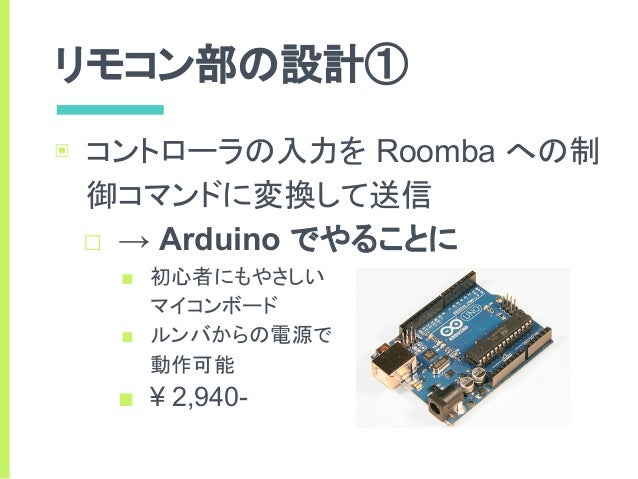

リモコン部の設計① ▣ コントローラの入力を Roomba への制 御コマンドに変換して送信 □ → Arduino でやることに ■ 初心者にもやさしい マイコンボード ■ ルンバからの電源で 動作可能 ■ ¥ 2,940-
リモコン部の設計② ▣ 子供にも簡単な物理インタフェース □ スマホ画面でタッチとかまだできない □ Wii リモコンとか良さそうだが家にない □ → 2軸ジョイスティック ■ 上下・左右2軸の傾きを アナログで取れる ■ ¥400-

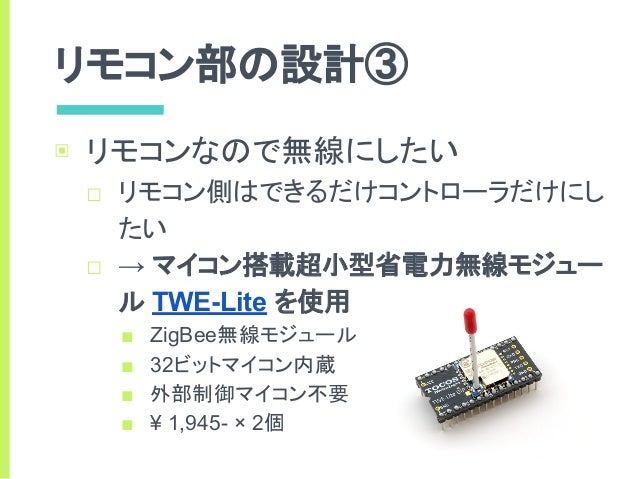

リモコン部の設計③ ▣ リモコンなので無線にしたい □ リモコン側はできるだけコントローラだけにし たい □ → マイコン搭載超小型省電力無線モジュー ル TWE-Lite を使用 ■ ZigBee無線モジュール ■ 32ビットマイコン内蔵 ■...
リモコン化作業① ▣ 蓋をはずす (固くてコワイ)

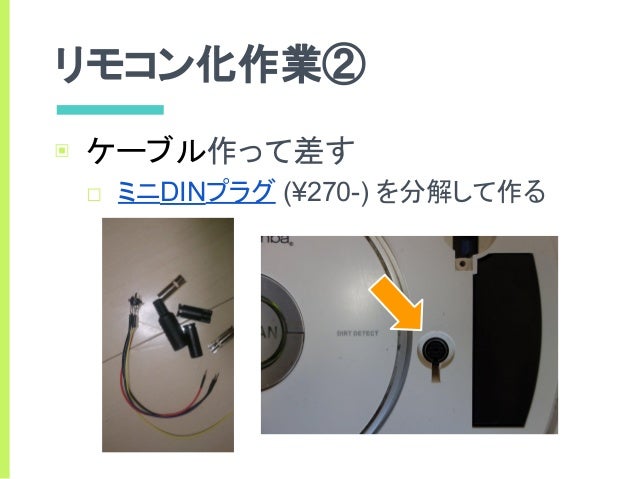

リモコン化作業② ▣ ケーブル作って差す □ ミニDINプラグ (¥270-) を分解して作る
リモコン化作業③ ▣ 無線なしで配線して実験
リモコン化作業④ ▣ 無線化して、念のため強制リセットスイッ チなどを足して完成！ □ ジョイスティック(アナログ) → □ [無線] → □ (PWMデジタル)→ □ Arduino → □ [シリアル] → □ ルンバ

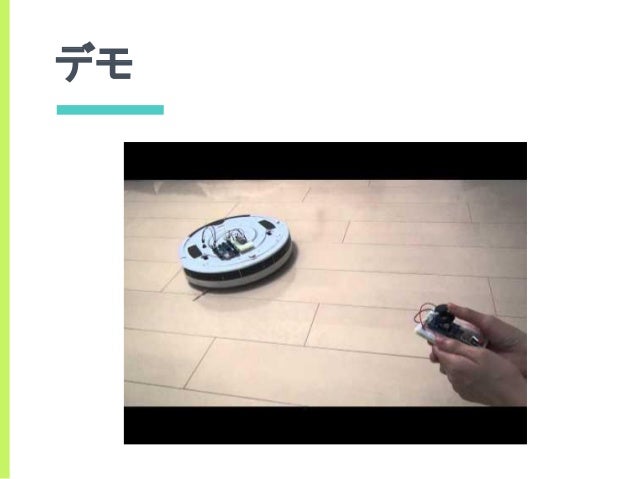

デモ
息子に操縦させてみる

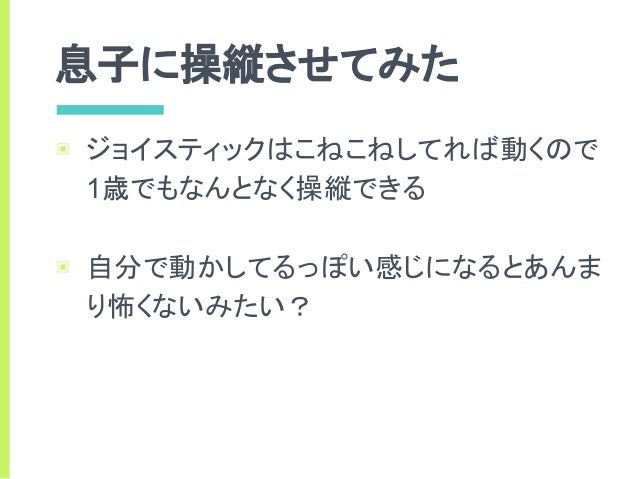

息子に操縦させてみた ▣ ジョイスティックはこねこねしてれば動くので 1歳でもなんとなく操縦できる ▣ 自分で動かしてるっぽい感じになるとあんま り怖くないみたい？
こんなに仲良く！(注：やらせです)

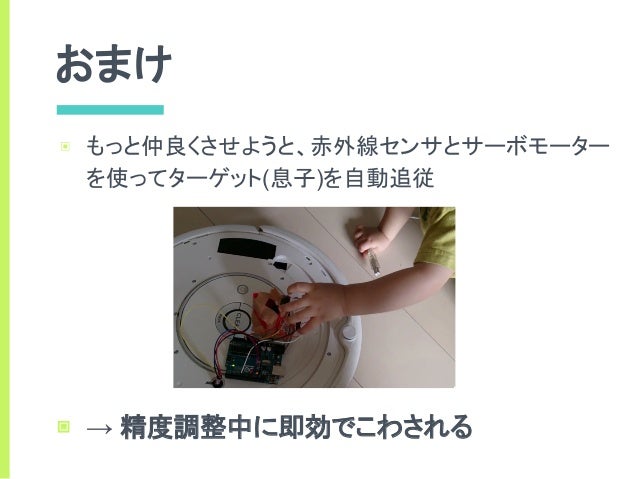

おまけ ▣ もっと仲良くさせようと、赤外線センサとサーボモーター を使ってターゲット(息子)を自動追従 ▣ → 精度調整中に即効でこわされる
とにかく前より 仲良くはなった めでたし めでたし

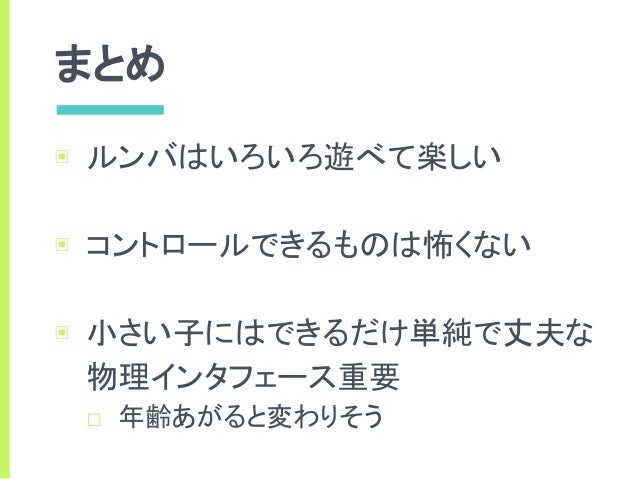

まとめ ▣ ルンバはいろいろ遊べて楽しい ▣ コントロールできるものは怖くない ▣ 小さい子にはできるだけ単純で丈夫な 物理インタフェース重要 □ 年齢あがると変わりそう
