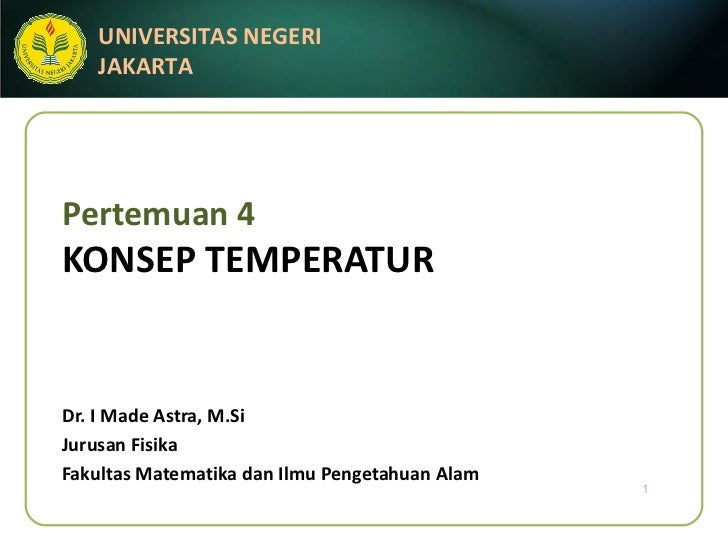

Pertemuan 4 KONSEP TEMPERATUR Dr. I Made Astra, M.Si Jurusan Fisika Fakultas Matematika dan Ilmu Pengetahuan Alam
TERMOMETRI 03/03/11 ©  2010 Universitas Negeri Jakarta  |  www.unj.ac.id  |
Outline <ul><li>Suhu dan Hukum ke-Nol Termodinamika:   </li></ul><ul><li>Kesetimbangan termal,  </li></ul><ul><li>konsep t...
<ul><li>Besaran fisis yang menentukan besar kecilnya ukuran  panas suatu benda disebut  temperatur </li></ul><ul><li>Tempe...
Misalkan x adalah sifat termometris yang perubahannya sebanding dengan perubahan temperatur  secara matematis dapat dituli...
Macam-macam Termometer <ul><li>Termometer zat cair dalam gelas </li></ul><ul><li>Termometer gas dengan volume tetap </li><...
03/03/11 ©  2010 Universitas Negeri Jakarta  |  www.unj.ac.id  | SKALA TEMPERATUR F K R C Titik uap Titik es CO2 padat Nol...
Konsep Panas Panas  Besaran yang tak terdefinisikan A B B A T2 T1 Ta Terjadi aliran panas/Perpindahan panas 03/03/11 ©  20...
<ul><li>Count Rumford (1753 – 1814) </li></ul><ul><li>Sir James Prescolt Joule (1818 – 1889) </li></ul>Aliran panas adalah...
Kuantitas panas (Q) yang harus diberikan kepada benda bermassa m untuk mengubah temperaturnya dari T1 menjadi T2 adalah : ...
Kapasitas Panas Jumlah panas yang diperlukan untuk menaikkan temperatur suatu benda dibagi besar perubahan termal yang dic...
Perubahan fase Panas Laten (L) :  Banyaknya panas persatuan massa benda pada waktu terjadi perubahan fase. Bentuk Matemati...
uap menguap cair mencair padat Q5 Q3 Q2 Q1 Tu T2 Tc T1 DIAGRAM FASE T t Q = Q1 + Q2 + Q3 + Q4 + Q5 Q4 03/03/11 ©  2010 Uni...
&quot;Panas yang dilepas sama dengan panas yang diterima Sehingga : AZAS BLACK Ta T2 Q2 T1 Q1 Q1 = Q2 m1 c1 (T1-Ta)  =  m2...
Perpindahan Panas <ul><li>Konduksi </li></ul><ul><li>Konveksi </li></ul><ul><li>radiasi </li></ul>03/03/11 ©  2010 Univers...
Konduksi T2 T1 A  x T1  ≠ T2  x <<<<  dx  T  dT DiPeroleh : 03/03/11 ©  2010 Universitas Negeri Jakarta  |  www.unj.ac....
Perpindahan panas melalui batang penghantar yang diisolasi L suhu konstan T1 T1> T2 aliran panas suhu konstan T2 Diperoleh...
03/03/11 ©  2010 Universitas Negeri Jakarta  |  www.unj.ac.id  | Perpindahan panas lewat dinding berlapis H2 Tx T2 L2 T1 L...
PERPINDAHAN PANAS LEWAT SILINDER L a b T1 T2 T1 > T2 Diperoleh  : 03/03/11 ©  2010 Universitas Negeri Jakarta  |  www.unj....
a b R T2 T1 Perpindahan panas pada bola Diperoleh : T1 > T2 03/03/11 ©  2010 Universitas Negeri Jakarta  |  www.unj.ac.id  |
Perpindahan panas akibat bahannya sendiri berpindah Konveksi <ul><li>Rumit, disebabkan tergantung pada : </li></ul><ul><li...
TABEL KONVEKSI ALAMIAH PADA TEKANAN 1 ATM -4 1/4 -4 -4 -4 1/4 1/4 1/4 o 2 03/03/11 ©  2010 Universitas Negeri Jakarta  |  ...
RADIASI Pancaran energi secara terus menerus dari permukaan suatu benda Banyaknya pancaran energi persatuan luas dari suat...
Elemen-elemen iklim <ul><li>Iklim Makro </li></ul><ul><li>Merupakan keseluruhan keadaan meteorologi khusus di atmosfir dan...
Faktor-faktor yg mempengaruhi temperatur pada permukaan <ul><li>Warna </li></ul><ul><li>Kapasitas panas </li></ul><ul><li>...
Besaran fisis yang mempengaruhi kenyamanan thermal <ul><li>Temperatur udara </li></ul><ul><li>Radiasi </li></ul><ul><li>Pe...
<ul><li>Temperatur udara </li></ul><ul><li>Radiasi </li></ul><ul><li>Kelembaban udara </li></ul><ul><li>Kecepatan udara </...
Standar Tata Cara Perencanaan Teknis Konservasi Energi pada Bangunan Gedung <ul><li>Sejuk nyaman 20.5 C – 22.8  C ET </li>...
Kenyamanan Thermal <ul><li>Kenyamanan thermal tidaklah dapat diartikan sebagai suatu besaran yang tetap, tetapi merupakan ...
Faktor-faktor kenyamanan thermal 03/03/11 ©  2010 Universitas Negeri Jakarta  |  www.unj.ac.id  | Faktor Fisiologis Faktor...
DIAGRAM KENYAMANAN OLGYAY 03/03/11 ©  2010 Universitas Negeri Jakarta  |  www.unj.ac.id  |
TERIMA KASIH 03/03/11 ©  2010 Universitas Negeri Jakarta  |  www.unj.ac.id  | SELAMAT BELAJAR
