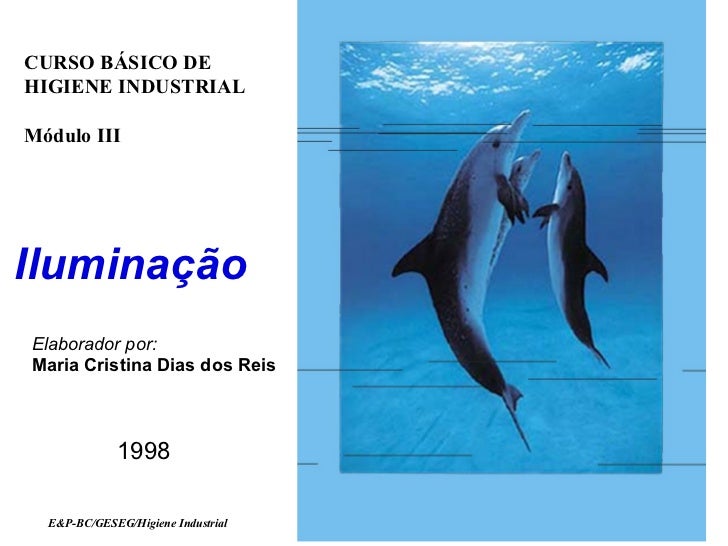

CURSO BÁSICO DEHIGIENE INDUSTRIALMódulo IIIIluminaçãoElaborador por:Maria Cristina Dias dos Reis             1998  E&P-BC/...
APARELHO VISUAL      CAUSAS                                         EFEITOS    Baixa Acuidade Visual    Baixo Nível de Ilu...
ILUMINAÇÃONATURAL       X                     ARTIFICIALGERAL           X            SUPLEMENTAR            E&P-BC/GESEG/H...
FATORES A SEREM CONSIDERADOSPARA UMA ILUMINAÇÃO ADEQUADA   Tipo de lâmpada:     s reprodução de cores     s aplicações esp...
FATORES A SEREM CONSIDERADOSPARA UMA ILUMINAÇÃO ADEQUADA   Distribuição e localização das luminárias     s homogeneidade  ...
GRANDEZAS E UNIDADESVARIÁVEL UNIDADE                               DEFINIÇÃOIntensidade       Candela (cd)      Luz emitid...
PROJETOS DE ILUMINAÇÃOREQUISITOS:q Desempenho visual:    s   Iluminância    s   Tamanho aparente    s   Contraste em cor e...
LUXÍMETROCARACTERÍSTICAS:q Sensibilidade da fotocélulaq Correção do ângulo de incidênciaq Unidade de leituraq Fotocélula s...
NORMASPETROBRAS:  N-2429 - Níveis Mínimos de Iluminamento  N-2488 - Avaliação do Nível de IluminamentoABNT:  NBR-5413 - Il...
NR-17 - ERGONOMIA17.5.3. Em todos os locais de trabalho deve haver iluminaçãoadequada, natural ou artificial, geral ou sup...
LEGISLAÇÃO17.5.3.4. A medição dos níveis de iluminamento previstos nosubítem 17.5.3.3 deve ser feita no campo de trabalho ...
TÉCNICA DE MEDIÇÃOq   Equipamento calibradoq   Evitar temperaturas e umidades elevadasq   Expor fotocélula à luz de 5 a 15...
NBR 5413                  Tabela 1 - Iluminâncias por classe de tarefas visuais                           Iluminância     ...
NBR 5413              Tabela 2 - Fatores determinantes da iluminância adequadaCaracterísticas da                          ...
NBR 54135.3. Iluminâncias em lux, por tipo de atividade (valores médios em serviço)5.3.1. Acondicionamento engradamento, ...
NBR 5413Seleção do valor iluminância por classe de tarefa visual - Tabela 1 e 2q   analisar cada característica para deter...
NBR 5413           Seleção do Valor Recomendado - Ítem 5.3q   Considerar o valor do meio na maioria dos casos.q   Usar o v...
EXEMPLO DE CÁLCULO LUMINOTÉCNICO                       PARA ÁREAS INTERNASExemplo de cálculo:Queremos saber quantas luminá...
EXEMPLO DE CÁLCULO LUMINOTÉCNICO                     PARA ÁREAS INTERNAS1. Escolha do nível de iluminamento (E) em lux”2. ...
EXEMPLO DE CÁLCULO LUMINOTÉCNICO                        PARA ÁREAS INTERNAS1. Escolha do nível de iluminamento (E) em lux”...
EXEMPLO DE CÁLCULO LUMINOTÉCNICO                        PARA ÁREAS INTERNAS3. Cálculo da Proporção e Índice do localSegund...
EXEMPLO DE CÁLCULO LUMINOTÉCNICO                          PARA ÁREAS INTERNAS5. Determinação das refletânciasSegundo N-537...
EXEMPLO DE CÁLCULO LUMINOTÉCNICO                          PARA ÁREAS INTERNAS7. Escolha da lâmpada e determinação de seu f...
