Διαδικτυακή εφαρμογή βαθμονόμησης δεξαμενών

6,279 views

Published on

Η εφαρμογή έχει σκοπό την αυτοματοποίηση της διακρίβωσης ογκομετρικών δοχείων και δεξαμενών. Χρησιμοποιώντας την εφαρμογή, ο χρήστης μπορεί να πραγματοποιήσει διακρίβωση (ογκομέτρηση) μιας δεξαμενής ακολουθώντας τα εξής απλά βήματα:

Εισαγωγή γενικών πληροφοριών που αφορούν τις εξής παραμέτρους: Πελάτης, Τεχνικός υπεύθυνος, Στοιχεία δεξαμενής, Στοιχεία Πρότυπου Ογκομετρικού Δοχείου, Περιβαλλοντικές Συνθήκες, κλπ.
Εισαγωγή Πρωτογενών Δεδομένων διακρίβωσης (ογκομέτρησης) μέσω ενός αρχείου Excel.
Μεθοδολογία.
Στατιστική επεξεργασία δεδομένων και επιλογή της βέλτιστης λύσης.
Εκτύπωση Πίνακα Βαθμονόμησης και εκτίμηση μετρητικής αβεβαιότητας σύμφωνα με της μεθοδολογία GUM (BIPM et al, Guide to the Expression of Uncertainty in Measurement (GUM), 2nd ed., International Organization for Standardization, Genève, 1995).

Published in: Technology
  • Be the first to comment

  • Be the first to like this

Διαδικτυακή εφαρμογή βαθμονόμησης δεξαμενών

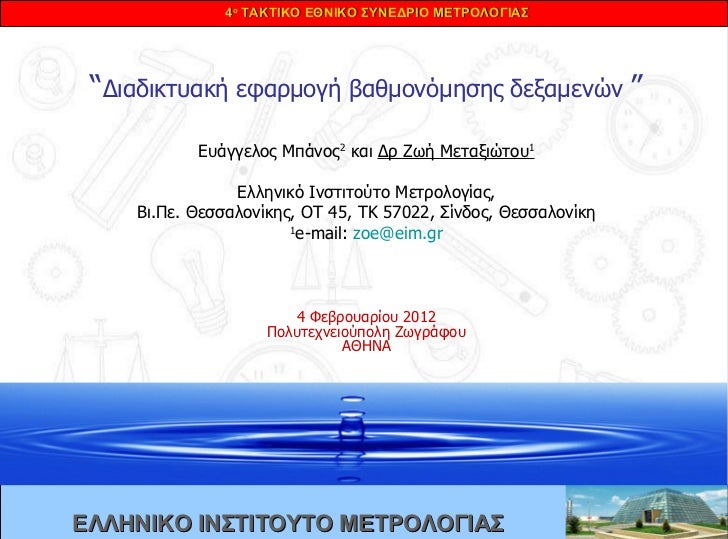

  1. 1. “ Διαδικτυακή εφαρμογή βαθμονόμησης δεξαμενών ” Ευάγγελος Μπάνος 2 και Δρ Ζωή Μεταξιώτου 1 Ελληνικό Ινστιτούτο Μετρολογίας, B ι.Πε. Θεσσαλονίκης, ΟΤ 45, ΤΚ 57022, Σίνδος, Θεσσαλονίκη 1 e-mail: [email_address] 4 Φεβρουαρίου 2012 Πολυτεχνειούπολη Ζωγράφου ΑΘΗΝΑ
  2. 2. Διαδικτυακή εφαρμογή βαθμονόμησης δεξαμενών <ul><li>Το κίνητρο: </li></ul><ul><li>Εγκατάσταση Συστημάτων Παρακολούθησης Εισροών-Εκροών σε πρατήρια υγρών καυσίμων </li></ul><ul><ul><ul><li>Απαιτεί σε πρώτο στάδιο την ογκομέτρηση των δεξαμενών του κάθε πρατηρίου </li></ul></ul></ul><ul><ul><ul><li>Τα αποτελέσματα της ογκομέτρησης με τη μορφή Πίνακα Ογκομέτρησης εισάγονται στην υπολογιστική μονάδα του συστήματος </li></ul></ul></ul><ul><ul><ul><li>Η αξιοπιστία του Πίνακα ογκομέτρησης μεταξύ άλλων καθορίζει και την αξιοπιστία λειτουργίας του συστήματος </li></ul></ul></ul><ul><ul><ul><li>Ο συνολικός απαιτούμενος χρόνος ογκομέτρησης μιας δεξαμενής είναι σημαντικός </li></ul></ul></ul><ul><ul><ul><li>Χρονοδιάγραμμα υλοποίησης της σχετικής ΚΥΑ ανέφικτο χωρίς σημαντικές βελτιώσεις του συνολικού χρόνου ογκομέτρησης </li></ul></ul></ul>ΦΕΚ 1980/τ. Β’ 21.12.2010
  3. 3. Διαδικτυακή εφαρμογή βαθμονόμησης δεξαμενών <ul><li>Το αντικείμενο : </li></ul>α. Μηχανισμός μέτρησης στάθμης & θερμοκρασίας καυσίμου β. Υποσύστημα παρακολούθησης εκροών από τις αντλίες καυσίμων γ. Κεντρική μονάδα ελέγχου και επεξεργασίας δεδομένων (κονσόλα) δ. Υποσύστημα κεντρικής ενημέρωσης δημοσίων αρχών 1 2 Προϋπόθεση Υλοποίησης: Ογκομέτρηση δεξαμενών
  4. 4. Διαδικτυακή εφαρμογή βαθμονόμησης δεξαμενών <ul><li>Υφιστάμενη κατάσταση & προβλήματα (1): </li></ul><ul><li>Τεράστιος όγκος εργασιών / ελάχιστος χρόνος υλοποίησης </li></ul><ul><ul><ul><li>7000 πρατήρια περίπου </li></ul></ul></ul><ul><ul><ul><li>5 δεξαμενές / πρατήριο κατά μέσο όρο </li></ul></ul></ul><ul><ul><ul><li>35000 περίπου δεξαμενές </li></ul></ul></ul><ul><ul><ul><li>Χρονοδιάγραμμα υλοποίησης </li></ul></ul></ul><ul><ul><ul><ul><li>12 μήνες σε περιφέρεια Αττικής & Θεσ/νίκης </li></ul></ul></ul></ul><ul><ul><ul><ul><li>18 μήνες σε περιφέρειες Λάρισας, Αχαϊας, Ηρακλείου, Μαγνησίας και Ιωαννίνων </li></ul></ul></ul></ul><ul><ul><ul><ul><li>24 μήνες στη λοιπή επικράτεια </li></ul></ul></ul></ul>
  5. 5. Διαδικτυακή εφαρμογή βαθμονόμησης δεξαμενών <ul><li>Υφιστάμενη κατάσταση & προβλήματα (2): </li></ul><ul><ul><ul><li>Έλλειψη διαπιστευμένων φορέων σε παροχή υπηρεσιών ογκομέτρησης δεξαμενών </li></ul></ul></ul><ul><ul><ul><li>Έλλειψη τεχνογνωσίας </li></ul></ul></ul><ul><ul><ul><li>Έλλειψη αξιόπιστων μέσων </li></ul></ul></ul><ul><ul><ul><li>Κίνδυνος ενίσχυσης του προβλήματος υπό την πίεση του χρόνου εφαρμογής </li></ul></ul></ul><ul><ul><ul><li>Κόστος επένδυνσης εγκατάστασης σημαντικό σε μία εξαιρετικά δύσκολη οικονομική συγκυρία με αμφισβητούμενο αποτέλεσμα και αξιοπιστία </li></ul></ul></ul>
  6. 6. Διαδικτυακή εφαρμογή βαθμονόμησης δεξαμενών <ul><li>Η διαδικτυακή εφαρμογή του ΕΙΜ </li></ul><ul><ul><ul><li>Αποτελεί πρωτοτυπία στον τομέα των διαδικτυακών εφαρμογών </li></ul></ul></ul><ul><ul><ul><li>Βασίζεται εξ’ ολοκλήρου σε τεχνολογίες ανοικτού λογισμικού </li></ul></ul></ul><ul><ul><ul><li>Παρέχει πλήρη και αξιόπιστη επεξεργασία των πρωτογενών δεδομένων (Η vs V) ογκομέτρησης μιας δεξαμενής </li></ul></ul></ul><ul><ul><ul><li>Δεν απαιτεί γνώσεις στατιστικής και εκτίμησης αβεβαιοτήτων από το χρήστη ούτε την εκτέλεση οποιωνδήποτε μαθηματικών υπολογισμών </li></ul></ul></ul><ul><ul><ul><li>Επεξεργάζεται τα δεδομένα σε πραγματικό χρόνο </li></ul></ul></ul><ul><ul><ul><li>Παράγει τον Πίνακα Ογκομέτρησης συνοδευόμενο από την εκτίμηση της μετρητικής αβεβαιότητας </li></ul></ul></ul><ul><ul><ul><li>Η διαδικασία ολοκληρώνεται μέσα σε 5 απλά βήματα </li></ul></ul></ul>
  7. 7. Διαδικτυακή εφαρμογή βαθμονόμησης δεξαμενών <ul><li>Η διαδικτυακή εφαρμογή του ΕΙΜ (επιπλέον...) </li></ul><ul><ul><ul><li>Διαθέσιμη από την ιστοσελίδα του ΕΙΜ ( http://www.eim.gr) </li></ul></ul></ul><ul><ul><ul><li>Εύκολη χρήση μέσω οποιουδήποτε προγράμματος πλοήγησης διαδικτυακού περιεχομένου </li></ul></ul></ul><ul><ul><ul><li>Δεν απαιτεί εγκατάσταση οποιουδήποτε λογισμικού ενώ οι απαιτήσεις υλικού από πλευράς χρήστη είναι ελάχιστες </li></ul></ul></ul><ul><ul><ul><li>Οι χρήστες έχουν προσωπικό κωδικό με τον οποίο έχουν πρόσβαση σε όλες τις λειτουργίες της εφαρμογής από οποιονδήποτε Η/Υ συνδεδεμένο στο διαδίκτυο </li></ul></ul></ul><ul><ul><ul><li>Αντικαθιστά επίπονη εργασία υπολογισμών και ελέγχων πολλών Ε-Ω </li></ul></ul></ul>
  8. 8. Διαδικτυακή εφαρμογή βαθμονόμησης δεξαμενών <ul><li>Παράδειγμα: Ογκομέτρηση ορθογωνικής δεξαμενής 5000 L </li></ul><ul><li>Βήμα 1: Γενικές πληροφορίες </li></ul><ul><li>Εισαγωγή στοιχείων για: </li></ul><ul><li>Πελάτη </li></ul><ul><li>Εξοπλισμό ογκομέτρησης </li></ul><ul><li>Δεξαμενή </li></ul><ul><li>Περιβαλλοντικές συνθήκες </li></ul><ul><li>Τεχνικό υπεύθυνο </li></ul>
  9. 9. Διαδικτυακή εφαρμογή βαθμονόμησης δεξαμενών <ul><li>Παράδειγμα: Ογκομέτρηση ορθογωνικής δεξαμενής 5000 L </li></ul><ul><li>Βήμα 2: Εισαγωγή πειραματικών </li></ul><ul><li>δεδομένων </li></ul>Τροφοδοσία Αρχείου Excel 1 η στήλη: Υψος στάθμης 2 η στήλη: ‘Ογκος υγρού ΕΠΙΚΥΡΩΣΗ
  10. 10. Διαδικτυακή εφαρμογή βαθμονόμησης δεξαμενών <ul><li>Παράδειγμα: Ογκομέτρηση ορθογωνικής δεξαμενής 5000 L </li></ul><ul><li>Βήμα 3: Μεθοδολογία </li></ul>
  11. 11. Διαδικτυακή εφαρμογή βαθμονόμησης δεξαμενών <ul><li>Παράδειγμα: Ογκομέτρηση ορθογωνικής δεξαμενής 5000 L </li></ul><ul><li>Βήμα 4: Στατιστική επεξεργασία </li></ul><ul><li>Πιθανές εναλλακτικές λύσεις </li></ul><ul><li>Εύχρηστα διαγράμματα </li></ul><ul><li>Χρωματικοί κώδικες για κάθε ζώνη </li></ul><ul><li>Ποσοτικά κριτήρια αξιολόγησης </li></ul><ul><li>Ποιοτικά κριτήρια αξιολόγησης </li></ul><ul><li>Βοήθεια επιλογής </li></ul>
  12. 12. Διαδικτυακή εφαρμογή βαθμονόμησης δεξαμενών <ul><li>Παράδειγμα: Ογκομέτρηση ορθογωνικής δεξαμενής 5000 L </li></ul><ul><li>Βήμα 5 : Πίνακας Ογκομέτρησης & Αβεβαιότητες </li></ul>Ύψος στάθμης δεξαμενής σε mm Όγκος δεξαμενής στη θερμοκρασία αναφοράς σε L
  13. 13. Διαδικτυακή εφαρμογή βαθμονόμησης δεξαμενών <ul><li>Παράδειγμα: Ογκομέτρηση ορθογωνικής δεξαμενής 5000 L </li></ul><ul><li>Βήμα 5 : Πίνακας Ογκομέτρησης & Αβεβαιότητες ( σύμφωνα με GUM) </li></ul>
  14. 14. Διαδικτυακή εφαρμογή βαθμονόμησης δεξαμενών <ul><li>Συμπεράσματα </li></ul><ul><ul><ul><li>Η νέα πρωτότυπη διαδικτυακή εφαρμογή αποτελεί παράδειγμα έγκαιρης πρόβλεψης των αναγκών της αγοράς όπως αυτές διαμορφώνονται από τη νέα νομοθεσία </li></ul></ul></ul><ul><ul><ul><li>Αποτελεί προσπάθεια επιστημονικής υποστήριξης των υφιστάμενων υποδομών της χώρας στον τομέα της παροχής υπηρεσιών </li></ul></ul></ul><ul><ul><ul><li>Η πιθανή υιοθέτηση της εφαρμογής από ιδιωτικά εργαστήρια διακριβώσεων που δραστηριοποιούνται στον τομέα των διακριβώσεων δεξαμενών εκτιμάται ότι θα αυξήσει την αποδοτικότητα των παρεχόμενων υπηρεσιών και την ανταγωνιστικότητά τους </li></ul></ul></ul><ul><ul><ul><li>Είναι πρωτότυπο εργαλείο διαδικτυακής βάσης που δεν διατίθεται από κανέναν άλλο φορέα εντός ή εκτός της χώρας </li></ul></ul></ul><ul><ul><ul><li>Είναι εξαγώγιμο προϊόν διότι μπορεί να υποστηρίξει οποιαδήποτε γλώσσα επιθυμεί ο χρήστης </li></ul></ul></ul>
  15. 15. <ul><li>Ευχαριστούμε για την προσοχή σας </li></ul><ul><li>Βαγγέλης Μπάνος </li></ul><ul><li>& </li></ul><ul><li>Ζωή Μεταξιώτου </li></ul>After all those years of training And work of vast import I find my patience slowly draining With each request for a … Weather Report !!

×
