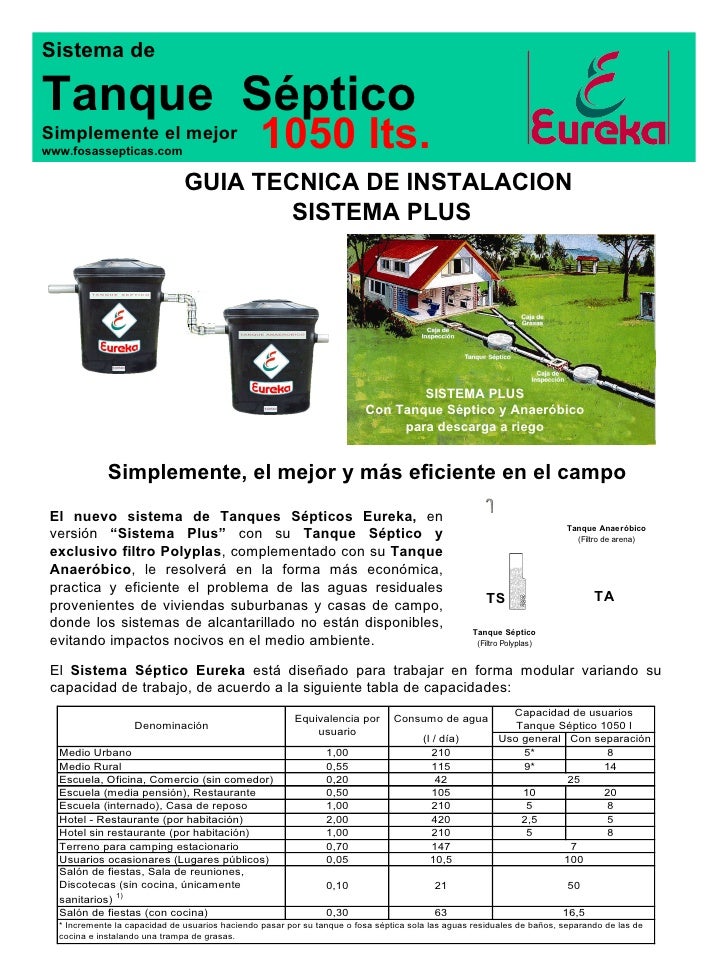

  1. 1. Sistema de Tanque Séptico Simplemente el mejor www.fosassepticas.com 1050 lts. El Sistema Séptico Eureka está diseñado para trabajar en forma modular variando su capacidad de trabajo, de acuerdo a la siguiente tabla de capacidades: El nuevo sistema de Tanques Sépticos Eureka, en versión “Sistema Plus” con su Tanque Séptico y exclusivo filtro Polyplas , complementado con su Tanque Anaeróbico , le resolverá en la forma más económica, practica y eficiente el problema de las aguas residuales provenientes de viviendas suburbanas y casas de campo, donde los sistemas de alcantarillado no están disponibles, evitando impactos nocivos en el medio ambiente. Simplemente, el mejor y más eficiente en el campo GUIA TECNICA DE INSTALACION SISTEMA PLUS SISTEMA PLUS Con Tanque Séptico y Anaeróbico para descarga a riego
  2. 2. <ul><li>Una vez determinado el sitio para la ubicación del Tanque Séptico , el Tanque Anaeróbico deberá instalarse como mínimo a 1 m de la pared del Tanque Séptico , proceda a realizar la excavación de 1,6 m de diámetro con una profundidad de 1,7 m (ésta varia de acuerdo al terreno y a la pendiente mínima de 1 a 2% para el Tanque Séptico ), el Tanque Anaeróbico debe quedar 15 cm por debajo del Tanque Séptico y con una pendiente mínima de 10%. Abra zanjas de 40 cm de ancho por 45 a 60 cm de profundidad con el porcentaje de pendiente recomendado. Considere las siguientes recomendaciones: </li></ul><ul><li>Cuando el nivel freático es alto, extraer el agua con bomba hasta el nivel mínimo. </li></ul><ul><li>Colocar una plantilla de concreto usando una mezcla de mortero-arena, en una proporción de 1:5 de 6 cm de espesor. Armar con varilla numero 2,5 (Ø 5/16”). Este armado solo en caso de terreno blando (inestable). </li></ul><ul><li>Sobre la base colocar una cama de arena de 5 cm de espesor para asentar y nivelar el tanque. </li></ul><ul><li>2) LOCALIZACION DE LOS ELEMENTOS. </li></ul><ul><li>ANTES DE INSTALAR EL SISTEMA PLUS </li></ul><ul><li>Es importante tener en consideración los siguientes puntos: </li></ul><ul><li>Evite terrenos pantanosos, de relleno o sujetos a inundación. </li></ul><ul><li>Evite mezclar antes del Tanque Séptico aguas de cocinas y baños. </li></ul><ul><li>Es recomendable instalar un registro de inspección antes de la entrada del Tanque Séptico. </li></ul><ul><li>Evite que aguas de lluvia se infiltren en cualquier fase del proceso, pues causan interferencia negativa dentro del mismo. </li></ul><ul><li>Ubique el Tanque Séptico de acuerda a la tabla de distancias recomendadas: </li></ul>
  3. 3. <ul><li>3) SISTEMA PLUS (TANQUE SEPTICO Y TANQUE ANAEROBICO) </li></ul><ul><li>En el Tanque Séptico con filtro polyplas se reciben las aguas utilizadas en duchas, lavamanos y sanitarios, allí se produce la descomposición y separación de la materia orgánica contenida en las aguas negras. Como resultado de éste proceso la materia orgánica se transforma en gases, líquidos y una masa negruzca llamada lodo que se deposita en el fondo del tanque. </li></ul><ul><li>Las aguas semidepuradas del Tanque Séptico y del tanque de grasa (si existe) se unen mediante una Yee, para ser depositadas en el Tanque Anaeróbico , el cual cuenta con un falso fondo con perforaciones que sirven para soportar una capa de grava, que actúa como filtro, logrando un efluente semiclaro. </li></ul><ul><li>El Tanque Anaeróbico cuenta con los siguientes componentes incluidos: </li></ul><ul><li>1 Tanque Anaeróbico con tapa y registro, fabricados en polietileno. </li></ul><ul><li>1 Tubo de entrada armado en “L” de 0.60 X 1.0 m, con una Tee de PVC de 4” de diámetro. </li></ul><ul><li>1 Fondo falso en polietileno. </li></ul><ul><li>1 Tubo de salida armado en “L” de 0.60 X 0.30 m, con una Tee de PVC de 4” de diámetro. </li></ul><ul><li>2 Empaque de hule para tuberías de entrada y salida (labio largo). </li></ul><ul><li>4) COLOCACION NORMAL DEL TANQUE ANAEROBICO </li></ul><ul><li>Identifique y oriente la entrada y salida del tanque. </li></ul><ul><li>El tanque consta de dos piezas: el cuerpo y la tapa; por lo que la maniobra de bajarlo a la excavación es fácil ya que el cuerpo es muy ligero. </li></ul><ul><li>Verifique que la pendiente desde la descarga hasta la entrada del Tanque Séptico , sea no menor de 1 a 2% y de la descarga del Tanque Séptico a la entrada del Tanque Anaeróbico sea de un mínimo de 10 cm. </li></ul><ul><li>Colocados y orientados en la excavación, nivele los tanques. </li></ul><ul><li>5) ARMADO DEL TANQUE CON SUS ACCESORIOS </li></ul>
  4. 4. <ul><li>A diferencia de otros tanques sépticos que se tienen que armar antes de bajarlas a la excavación, este Tanque  se arma ya colocado en ésta, facilitando el ensamble de sus accesorios ya que se maniobra libremente en el interior debido a su doble tapa. </li></ul><ul><li>Los accesorios se surten ensamblados y empacados en una bolsa sellada. </li></ul><ul><li>Coloque los empaques de hule „ de sello del tanque de tal forma que no haya fugas; si es necesario utilice silicón para sellar. </li></ul><ul><li>Coloque en el fondo del Tanque Anaeróbico , el falso fondo ‡ de polietileno. </li></ul><ul><li>Del interior del tanque hacia el exterior inserte el tubo de PVC de Ø 4” x 600 x 1000 mm con la Tee armada … en la entrada del tanque. Para facilitar el montaje del tubo en el sello, moje éste por el interior, el falso fondo tiene una barrenación de entrada del tubo, éste penetra aproximadamente 3 cm. </li></ul><ul><li>También del interior al exterior monte la Tee † con los tubos de 300 y 600 mm, en la salida del tanque, moje el interior del sello de hule para facilitar el montaje. </li></ul><ul><li>Desde el exterior con un bote de 19 lt, coloque la grava ˆ de 1.5” a 2” de granulometría. Evitando dejarla caer de golpe desde lo alto, esto hasta llenar a la altura indicada de 50 cm. </li></ul><ul><li>Llene el tanque con agua hasta el nivel del tubo de salida; y proceda con relleno exterior periférico del tanque, en capas de 20 cm compactando. No utilice piedras de ninguna medida en el relleno porque dañan las paredes del tanque. </li></ul><ul><li>Coloque la tapa ‚ con registro ƒ del tanque presionándola hasta que cierre herméticamente. </li></ul><ul><li>Proceda a rellenar con producto de la excavación, sin piedras. </li></ul><ul><li>La altura de relleno entre la parte superior de la tapa y el nivel del terreno natural no debe exceder de 20 cm. </li></ul><ul><li>En caso de ser un área de paso importante coloque una estructura adecuada que no apoye en la tapa ‚ ésta deberá de contar con un registro, para la tapa de inspección del tanque. </li></ul>Tanque Anaeróbico armado Tanque Anaeróbico lleno de agua antes del relleno exterior periférico
  5. 5. CONSULTE NUESTRA ASESORIA TECNICA GRATUITA (01 800) 716-7413 E-mail: eureka.mex@fosassepticas.com EUREKA VILLAHERMOSA Av. Plomo No. 203 Col. Industrial Villahermosa, Tab. C.P. 43800 Tel. (01993) 358-20-50 Ventas (01993) 358-20-56 Fax 017002224704 EUREKA MEXICO Blv. M. Avila Camacho 191-505 Col. Los Morales Polanco México, D.F. C.P. 11510 Tel. (0155) 52-83-17-00 Ventas (0155) 52-83-17-82 Fax 017002224304 EUREKA OCCIDENTE Antigua Carretera a Chapala Km. 6.5 Col. Industrial Alamo Tlaquepaque, Jal. C.P. 44100 Tel. (0133) 38-18-04-00 Ventas (0133) 38-18-34-02 Fax 0170002220408 EUREKA TIZAYUCA Carretera México-Pachuca Km. 49.5 Camino a Huitzila Tizayuca, Hgo. C.P. 43800 Tel. (01779) 79-69-100 Ventas (01779) 79-62-107 Fax 017002224603 <ul><li>6) MANTENIMIENTO </li></ul><ul><li>Inspeccione cada 6 meses. </li></ul><ul><li>Nunca utilice cerillos o encendedores para inspeccionar un tanque. </li></ul><ul><li>Cuando abra la tapa de cualquier parte del sistema para inspección o limpieza, se debe dejar pasar un tiempo que garantice una adecuada ventilación, porque los gases acumulados pueden ocasionar explosiones o asfixias. </li></ul><ul><li>Evite fumar porque el tanque contiene gases. </li></ul><ul><li>Evite desechar grasas y aceites en el desagüe del hogar, éstos pueden tapar las cañerías y disminuir la eficiencia del Sistema Séptico , utilice un tanque de grasas. </li></ul><ul><li>No tire agua con cloro, pinturas o solventes, ya que eliminan las bacterias necesarias para mantener el funcionamiento adecuado del sistema. </li></ul><ul><li>No arroje basura que pueda obstruir el sistema de cañerías. </li></ul><ul><li>No utilice detergentes en grandes proporciones, estos no le quitan el olor, pero si matan las bacterias. </li></ul><ul><li>7) LIMPIEZA </li></ul><ul><li>Use guantes de hule, mascarilla y lentes de seguridad en el proceso de limpieza. </li></ul><ul><li>El tiempo de limpieza depende de la intensidad con que se use, se recomienda hacerla cada año. </li></ul><ul><li>El tiempo real para hacer limpieza; es cuando se lleve a cabo la limpieza del Tanque Séptico . </li></ul><ul><li>Desaloje el agua en forma manual o mecánica. </li></ul><ul><li>Desaloje con bote la grava y lávela en el exterior con chorro de agua. </li></ul><ul><li>No se debe lavar ni desinfectar el tanque después de la extracción de la grava. </li></ul><ul><li>Revise los tubos de entrada y salida que no estén obstruidos y si es el caso limpiarlos. Esta labor se facilita debido al acceso que se tiene con las Tees de conexión. </li></ul><ul><li>Arme nuevamente su tanque con los procedimientos descritos anteriormente. </li></ul><ul><li>8) EFLUENTE DEL TANQUE ANAEROBICO </li></ul><ul><li>El objetivo del tanque es retener las impurezas de las aguas provenientes del Tanque Séptico , desarrollando un proceso similar al del campo de infiltración y las aguas del efluente del Tanque Anaeróbico se descargan al vertedero. </li></ul><ul><li>Listo, cuidar el agua es responsabilidad de todos </li></ul>

×
