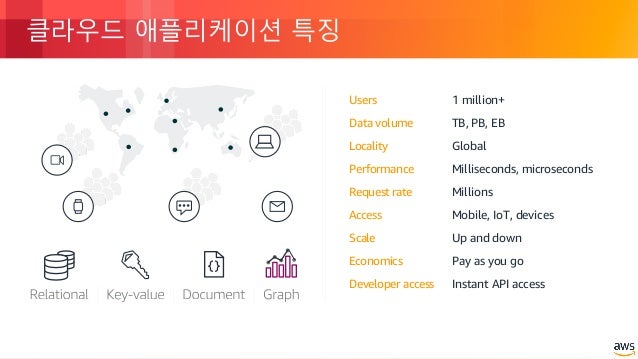

3. © 2018, Amazon Web Services, Inc. or its Affiliates. All rights reserved. 클라우드 애플리케이션 특징 Users 1 million+ Data volume TB, PB, EB Locality Global Performance Milliseconds, microseconds Request rate Millions Access Mobile, IoT, devices Scale Up and down Economics Pay as you go Developer access Instant API access

4. © 2018, Amazon Web Services, Inc. or its Affiliates. All rights reserved. Amazon DynamoDB High performance 빠르고 일관된 성능 사실상 무제한 처리량 사실상 무제한 저장 Secure 전송 중 및 저장 시 암호화 세부적인 액세스 제어 PCI, HIPAA, FIPS140-2 Fully managed 유지보수 불필요 서버리스 Auto scaling 백업 및 복원 글로벌 테이블 규모에 상관없이 빠르고 유연한 완전 관리형 NoSQL 데이터베이스 서비스

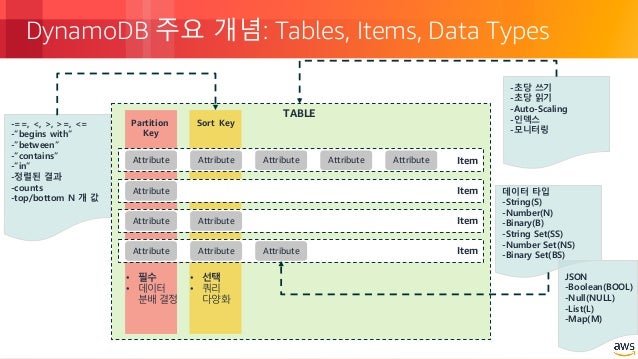

5. © 2018, Amazon Web Services, Inc. or its Affiliates. All rights reserved. DynamoDB 주요 개념: Tables, Items, Data Types TABLE Partition Key • 필수 • 데이터 분배 결정 Sort Key • 선택 • 쿼리 다양화 Item Item Item Item Attribute Attribute Attribute Attribute Attribute Attribute Attribute Attribute Attribute Attribute Attribute -==, <, >, >=, <= -”begins with” -”between” -”contains” -”in” -정렬된 결과 -counts -top/bottom N 개 값 -초당 쓰기 -초당 읽기 -Auto-Scaling -인덱스 -모니터링 데이터 타입 -String(S) -Number(N) -Binary(B) -String Set(SS) -Number Set(NS) -Binary Set(BS) JSON -Boolean(BOOL) -Null(NULL) -List(L) -Map(M)

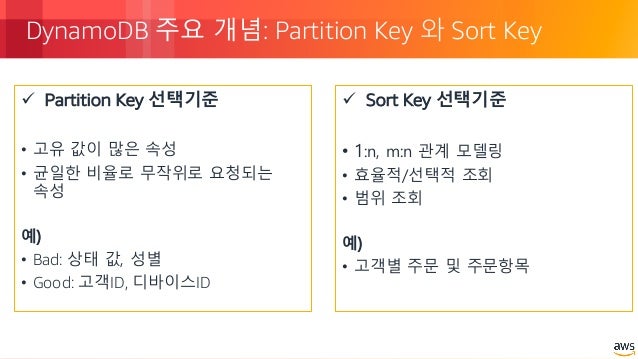

6. © 2018, Amazon Web Services, Inc. or its Affiliates. All rights reserved. DynamoDB 주요 개념: Partition Key 와 Sort Key ü Partition Key 선택기준 • 고유 값이 많은 속성 • 균일한 비율로 무작위로 요청되는 속성 예) • Bad: 상태 값, 성별 • Good: 고객ID, 디바이스ID ü Sort Key 선택기준 • 1:n, m:n 관계 모델링 • 효율적/선택적 조회 • 범위 조회 예) • 고객별 주문 및 주문항목

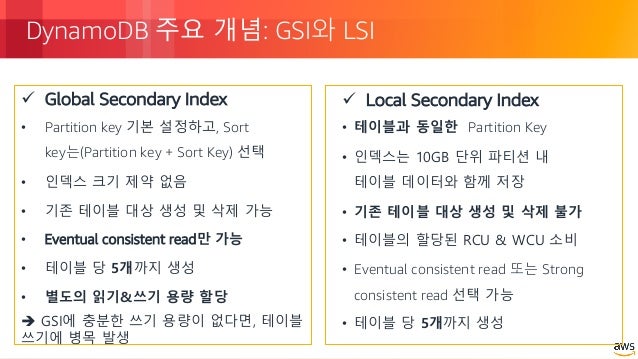

7. © 2018, Amazon Web Services, Inc. or its Affiliates. All rights reserved. DynamoDB 주요 개념: GSI와 LSI ü Global Secondary Index • Partition key 기본 설정하고, Sort key는(Partition key + Sort Key) 선택 • 인덱스 크기 제약 없음 • 기존 테이블 대상 생성 및 삭제 가능 • Eventual consistent read만 가능 • 테이블 당 5개까지 생성 • 별도의 읽기&쓰기 용량 할당 è GSI에 충분한 쓰기 용량이 없다면, 테이블 쓰기에 병목 발생 ü Local Secondary Index • 테이블과 동일한 Partition Key • 인덱스는 10GB 단위 파티션 내 테이블 데이터와 함께 저장 • 기존 테이블 대상 생성 및 삭제 불가 • 테이블의 할당된 RCU & WCU 소비 • Eventual consistent read 또는 Strong consistent read 선택 가능 • 테이블 당 5개까지 생성

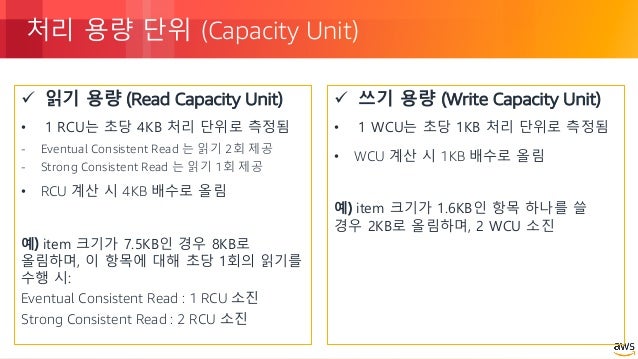

8. © 2018, Amazon Web Services, Inc. or its Affiliates. All rights reserved. 처리 용량 단위 (Capacity Unit) ü 읽기 용량 (Read Capacity Unit) • 1 RCU는 초당 4KB 처리 단위로 측정됨 - Eventual Consistent Read 는 읽기 2회 제공 - Strong Consistent Read 는 읽기 1회 제공 • RCU 계산 시 4KB 배수로 올림 예) item 크기가 7.5KB인 경우 8KB로 올림하며, 이 항목에 대해 초당 1회의 읽기를 수행 시: Eventual Consistent Read : 1 RCU 소진 Strong Consistent Read : 2 RCU 소진 ü 쓰기 용량 (Write Capacity Unit) • 1 WCU는 초당 1KB 처리 단위로 측정됨 • WCU 계산 시 1KB 배수로 올림 예) item 크기가 1.6KB인 항목 하나를 쓸 경우 2KB로 올림하며, 2 WCU 소진

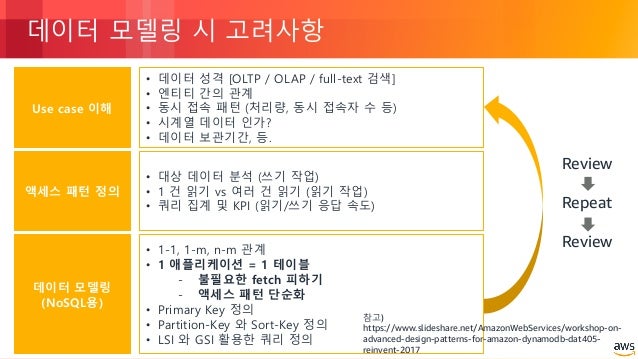

9. © 2018, Amazon Web Services, Inc. or its Affiliates. All rights reserved. 데이터 모델링 시 고려사항 Use case 이해 • 데이터 성격 [OLTP / OLAP / full-text 검색] • 엔티티 간의 관계 • 동시 접속 패턴 (처리량, 동시 접속자 수 등) • 시계열 데이터 인가? • 데이터 보관기간, 등. 액세스 패턴 정의 • 대상 데이터 분석 (쓰기 작업) • 1 건 읽기 vs 여러 건 읽기 (읽기 작업) • 쿼리 집계 및 KPI (읽기/쓰기 응답 속도) 데이터 모델링 (NoSQL용) • 1-1, 1-m, n-m 관계 • 1 애플리케이션 = 1 테이블 - 불필요한 fetch 피하기 - 액세스 패턴 단순화 • Primary Key 정의 • Partition-Key 와 Sort-Key 정의 • LSI 와 GSI 활용한 쿼리 정의 Review Repeat Review 참고) https://www.slideshare.net/AmazonWebServices/workshop-on- advanced-design-patterns-for-amazon-dynamodb-dat405- reinvent-2017

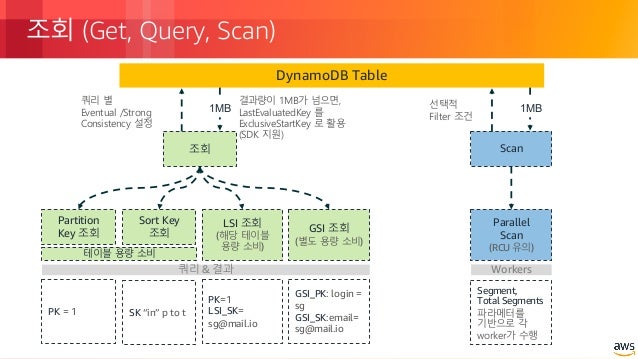

10. © 2018, Amazon Web Services, Inc. or its Affiliates. All rights reserved. 조회 (Get, Query, Scan) DynamoDB Table Scan Parallel Scan (RCU 유의) Workers 조회 Partition Key 조회 Sort Key 조회 LSI 조회 (해당 테이블 용량 소비) GSI 조회 (별도 용량 소비) 테이블 용량 소비 쿼리 & 결과 PK = 1 SK “in” p to t PK=1 LSI_SK= sg@mail.io GSI_PK: login = sg GSI_SK:email= sg@mail.io Segment, Total Segments 파라메터를 기반으로 각 worker가 수행 1MB 1MB 쿼리 별 Eventual /Strong Consistency 설정 결과량이 1MB가 넘으면, LastEvaluatedKey 를 ExclusiveStartKey 로 활용 (SDK 지원) 선택적 Filter 조건

12. © 2018, Amazon Web Services, Inc. or its Affiliates. All rights reserved. #1. GSI를 활용한 집계 쿼리 처리 음악 라이브러리 중 월별 가장 많이 다운로드된 노래를 근실시간으로 조회하고 싶어요. 1) 특정 노래 다운로드 시 항목을 추가하고, Amazon DynamoDB Streams + Lambda 활용하여 월별 집계값 (MonthTotal)을 업데이트 2) ‘2018년 1월’ 가장 많이 다운로드된 노래조회는 GSI를 Month=2018-01, ScanIndexForward=False, Limit=1 조건으로 조회

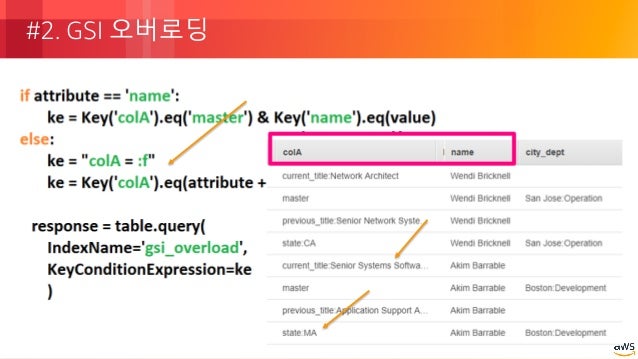

13. © 2018, Amazon Web Services, Inc. or its Affiliates. All rights reserved. #2. GSI 오버로딩 GSI가 5개로 제한되므로, 항목(item)의 의미에 기반하여 속성(Attribute) 값을 오버로딩 예) 다양한 패턴으로 Employee 데이터를 조회하고 싶어요 (1) Employee Name (2) Desk (3) Hire Date (4) Quarterly Sales (5) Current Job role (6) Employees in a City (7) Warehouse Location (8) Employee ID …. 기타 등등 DynamoDB는 어떻게 구현할까요?

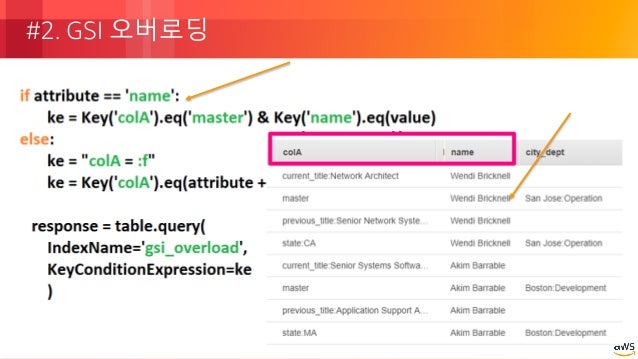

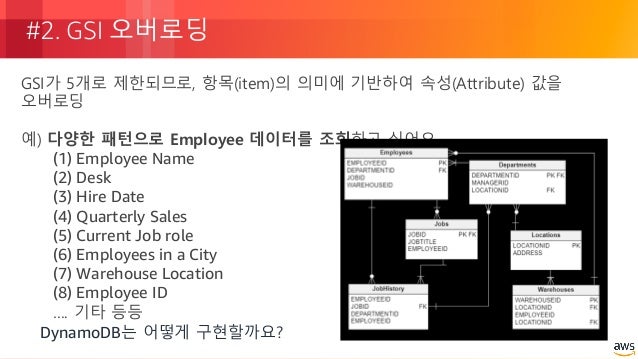

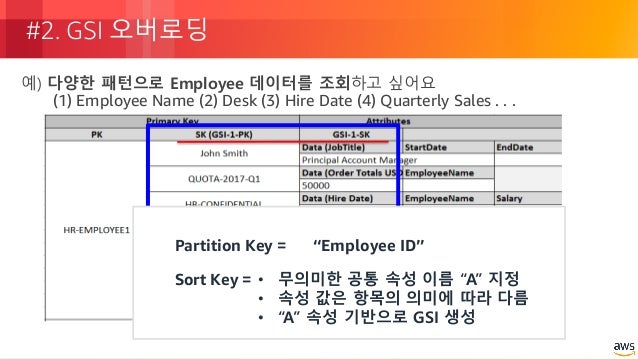

14. © 2018, Amazon Web Services, Inc. or its Affiliates. All rights reserved. #2. GSI 오버로딩 예) 다양한 패턴으로 Employee 데이터를 조회하고 싶어요 (1) Employee Name (2) Desk (3) Hire Date (4) Quarterly Sales . . . Partition Key = “Employee ID” Sort Key = • 무의미한 공통 속성 이름 “A” 지정 • 속성 값은 항목의 의미에 따라 다름 • “A” 속성 기반으로 GSI 생성

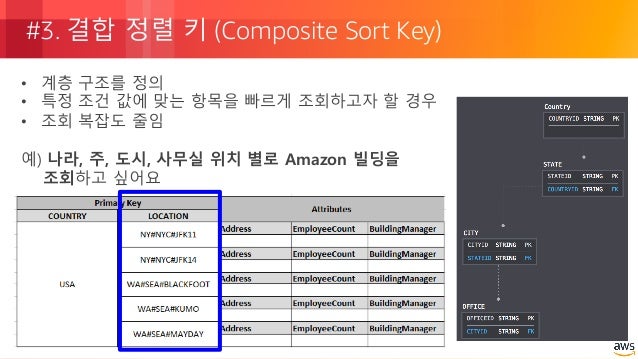

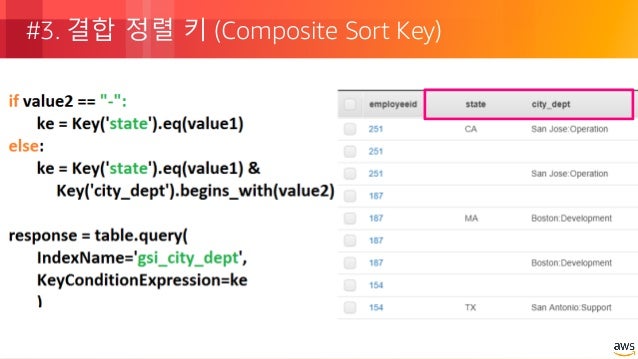

18. © 2018, Amazon Web Services, Inc. or its Affiliates. All rights reserved. #3. 결합 정렬 키 (Composite Sort Key) • 계층 구조를 정의 • 특정 조건 값에 맞는 항목을 빠르게 조회하고자 할 경우 • 조회 복잡도 줄임 예) 나라, 주, 도시, 사무실 위치 별로 Amazon 빌딩을 조회하고 싶어요

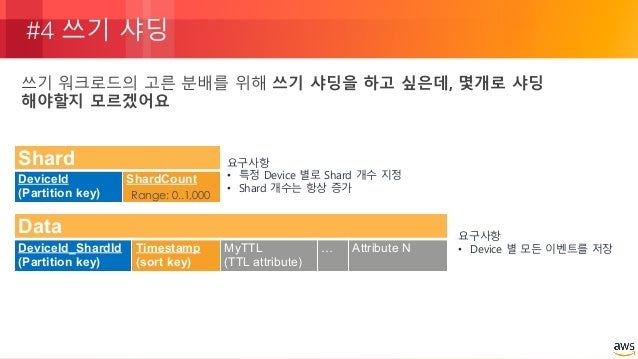

20. © 2018, Amazon Web Services, Inc. or its Affiliates. All rights reserved. #4 쓰기 샤딩 쓰기 워크로드의 고른 분배를 위해 쓰기 샤딩을 하고 싶은데, 몇개로 샤딩 해야할지 모르겠어요 Shard DeviceId (Partition key) ShardCount Range: 0..1,000 Data DeviceId_ShardId (Partition key) Timestamp (sort key) MyTTL (TTL attribute) … Attribute N 요구사항 • 특정 Device 별로 Shard 개수 지정 • Shard 개수는 항상 증가 요구사항 • Device 별 모든 이벤트를 저장

21. © 2018, Amazon Web Services, Inc. or its Affiliates. All rights reserved. #4 쓰기 샤딩 DATA Partition A Partition B Partition DPartition C DeviceId_ShardId: 1_Rand(0,10) Timestamp: 1492641900 MyTTL: 1492736400 2. ? SHARD DeviceId: 1 ShardCount: 10 1. 데이터를 쓸 샤드를 랜덤하게 선택 1. 샤드 테이블에서 샤드 개수를 조회 2. 랜덤하게 샤드를 선택하여 데이터 저장 3. 병목 발생 시, 샤드 개수를 검토

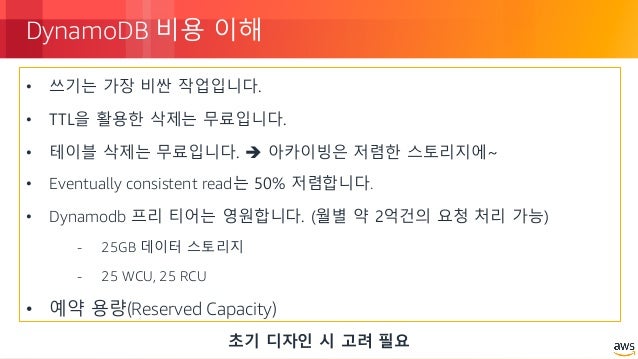

23. © 2018, Amazon Web Services, Inc. or its Affiliates. All rights reserved. DynamoDB 비용 이해 • 쓰기는 가장 비싼 작업입니다. • TTL을 활용한 삭제는 무료입니다. • 테이블 삭제는 무료입니다. è 아카이빙은 저렴한 스토리지에~ • Eventually consistent read는 50% 저렴합니다. • Dynamodb 프리 티어는 영원합니다. (월별 약 2억건의 요청 처리 가능) - 25GB 데이터 스토리지 - 25 WCU, 25 RCU • 예약 용량(Reserved Capacity) 초기 디자인 시 고려 필요

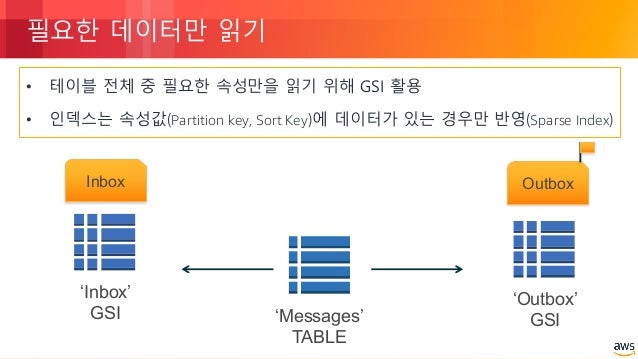

24. © 2018, Amazon Web Services, Inc. or its Affiliates. All rights reserved. 필요한 데이터만 읽기 • 테이블 전체 중 필요한 속성만을 읽기 위해 GSI 활용 • 인덱스는 속성값(Partition key, Sort Key)에 데이터가 있는 경우만 반영(Sparse Index) ‘Messages’ TABLE ‘Inbox’ GSI Inbox ‘Outbox’ GSI Outbox

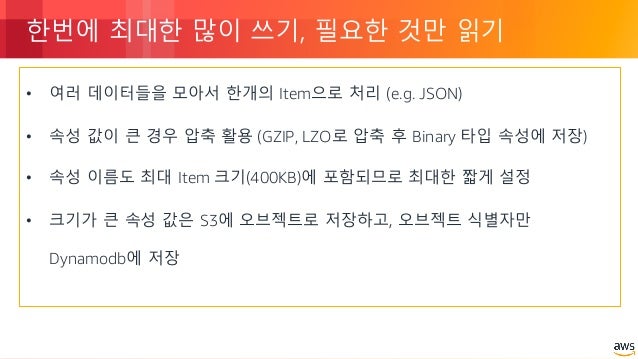

25. © 2018, Amazon Web Services, Inc. or its Affiliates. All rights reserved. 한번에 최대한 많이 쓰기, 필요한 것만 읽기 • 여러 데이터들을 모아서 한개의 Item으로 처리 (e.g. JSON) • 속성 값이 큰 경우 압축 활용 (GZIP, LZO로 압축 후 Binary 타입 속성에 저장) • 속성 이름도 최대 Item 크기(400KB)에 포함되므로 최대한 짧게 설정 • 크기가 큰 속성 값은 S3에 오브젝트로 저장하고, 오브젝트 식별자만 Dynamodb에 저장

27. © 2018, Amazon Web Services, Inc. or its Affiliates. All rights reserved. DynamoDB & Serverless No Servers No Administration Highly Available All AWS Regions Extreme Scale Consistent Performance AWS Lambda Integration

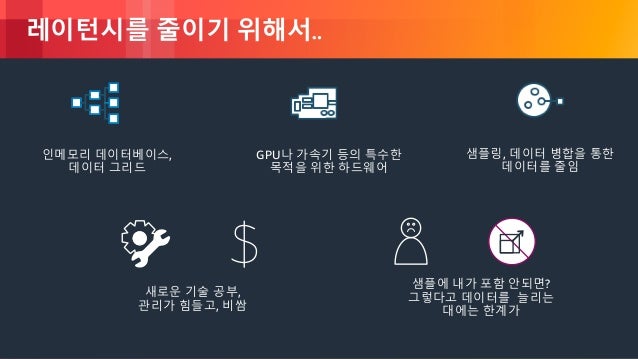

30. © 2018, Amazon Web Services, Inc. or its Affiliates. All rights reserved. 레이턴시를 줄이기 위해서.. 인메모리 데이터베이스, 데이터 그리드 GPU나 가속기 등의 특수한 목적을 위한 하드웨어 샘플링, 데이터 병합을 통한 데이터를 줄임 새로운 기술 공부, 관리가 힘들고, 비쌈 샘플에 내가 포함 안되면? 그렇다고 데이터를 늘리는 대에는 한계가

31. © 2018, Amazon Web Services, Inc. or its Affiliates. All rights reserved. Amazon ElastiCache 완전 관리형 탁월한 성능 손쉬운 확장성 Redis 또는 Memcached와 호환되는 관리형 인-메모리 데이터 스토어 1 밀리초 미만의 응답시간 하드웨어, 소프트웨어의 설치, 설정, 모니터링 AWS에서 모두 지원 샤딩을 통한 메모리, 쓰기 크기 조절 Replica를 통한 읽기 지원 여러 모니터링 메트릭 지원 Multi-AZ 6.1 TiB 인-메모리데이터 지원 전송, 저장시 암호화 IAM 연동, VPC

32. © 2018, Amazon Web Services, Inc. or its Affiliates. All rights reserved. Open Source와 관계 향 상 기 여 PSYNC2 (Redis 4.0) BGSAVE (Redis 3.2) MIGRATE (Redis 3.0) MASTER TIMEOUT(Redis 2.8) 20억건 이상의 Key 를 DATASET (Redis 2.8) Swap Memory 최적화 동기화 및 스냅샷이 진행되는 동안 증가된 스왑 사용의 위험요소 줄임 동적 쓰기 쓰로틀링 노드의 메모리가 거의 소진되었을 때 향상된 출력 버퍼 관리 원활한 장애 극복 Replica가 Primary와 완전히 다시 동기화 되도록 데이터 플러싱 방지(클러스터의 빠른 복구) 기타 등등

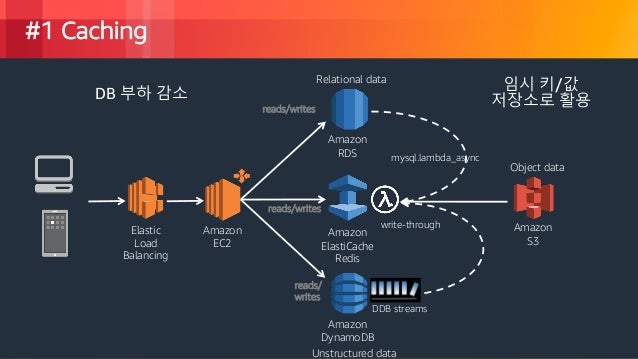

35. © 2018, Amazon Web Services, Inc. or its Affiliates. All rights reserved. #1 Caching Amazon ElastiCache Redis Amazon DynamoDB Elastic Load Balancing Amazon EC2 Amazon RDS write-through reads/ writes DDB streams mysql.lambda_async reads/writes Amazon S3 reads/writes Object data Unstructured data Relational data DB 부하 감소 임시 키/값 저장소로 활용

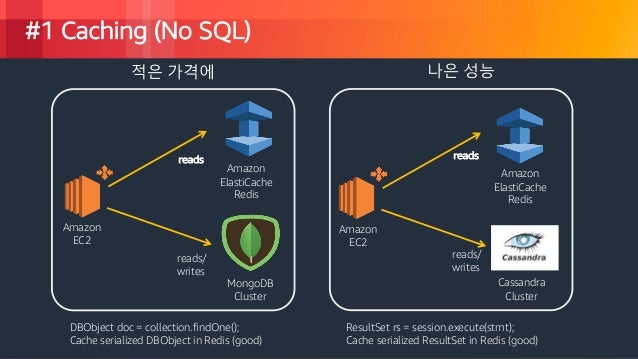

36. © 2018, Amazon Web Services, Inc. or its Affiliates. All rights reserved. #1 Caching (No SQL) 나은 성능적은 가격에 Amazon EC2 reads/ writes Amazon ElastiCache Redis reads MongoDB Cluster Cassandra Cluster Amazon ElastiCache Redis Amazon EC2 reads/ writes reads DBObject doc = collection.findOne(); Cache serialized DBObject in Redis (good) ResultSet rs = session.execute(stmt); Cache serialized ResultSet in Redis (good)

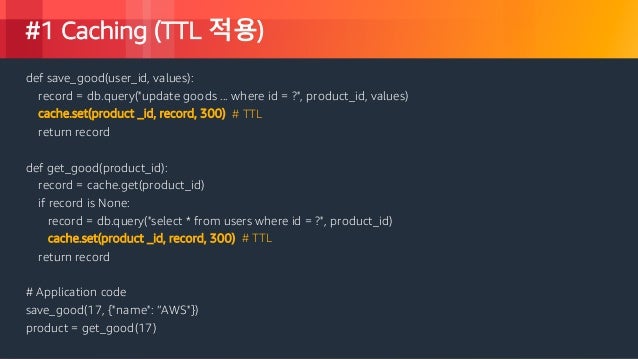

37. © 2018, Amazon Web Services, Inc. or its Affiliates. All rights reserved. #1 Caching (TTL 적용) def save_good(user_id, values): record = db.query("update goods ... where id = ?", product_id, values) cache.set(product _id, record, 300) # TTL return record def get_good(product_id): record = cache.get(product_id) if record is None: record = db.query("select * from users where id = ?", product_id) cache.set(product _id, record, 300) # TTL return record # Application code save_good(17, {"name": ”AWS"}) product = get_good(17)

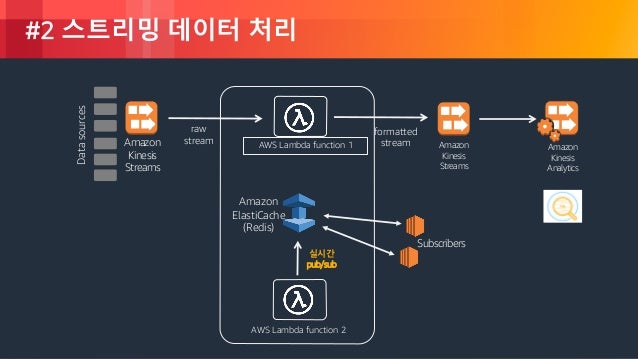

38. © 2018, Amazon Web Services, Inc. or its Affiliates. All rights reserved. #2 스트리밍 데이터 처리 Amazon Kinesis Analytics Amazon Kinesis Streams Amazon Kinesis Streams Amazon ElastiCache (Redis) formatted stream Datasources raw stream Subscribers AWS Lambda function 1 실시간 pub/sub AWS Lambda function 2

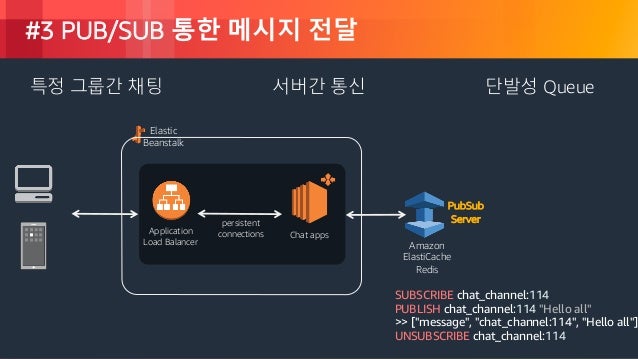

39. © 2018, Amazon Web Services, Inc. or its Affiliates. All rights reserved. #3 PUB/SUB 통한 메시지 전달 특정 그룹간 채팅 SUBSCRIBE chat_channel:114 PUBLISH chat_channel:114 "Hello all" >> ["message", "chat_channel:114", "Hello all"] UNSUBSCRIBE chat_channel:114 Chat appsApplication Load Balancer WebSockets Amazon ElastiCache Redis PubSub Serverpersistent connections Elastic Beanstalk 서버간 통신 단발성 Queue

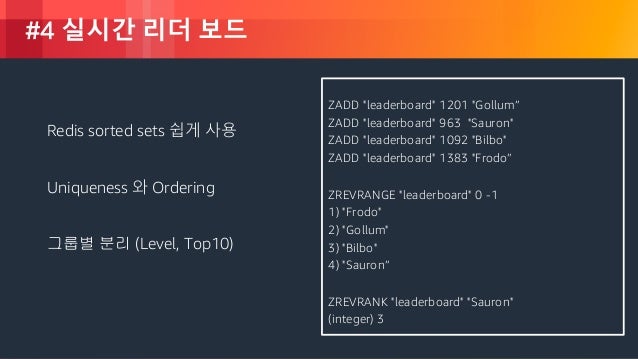

40. © 2018, Amazon Web Services, Inc. or its Affiliates. All rights reserved. #4 실시간 리더 보드 ZADD "leaderboard" 1201 "Gollum” ZADD "leaderboard" 963 "Sauron" ZADD "leaderboard" 1092 "Bilbo" ZADD "leaderboard" 1383 "Frodo” ZREVRANGE "leaderboard" 0 -1 1) "Frodo" 2) "Gollum" 3) "Bilbo" 4) "Sauron” ZREVRANK "leaderboard" "Sauron" (integer) 3 Redis sorted sets 쉽게 사용 Uniqueness 와 Ordering 그룹별 분리 (Level, Top10)

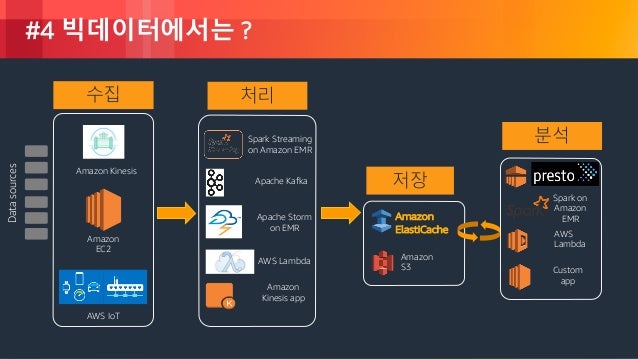

41. © 2018, Amazon Web Services, Inc. or its Affiliates. All rights reserved. #4 빅데이터에서는 ? Amazon Kinesis AWS Lambda Apache Storm on EMR Spark Streaming on Amazon EMR Amazon Kinesis app Amazon EC2 AWS IoT Amazon ElastiCache 수집 저장 처리 Amazon S3 Apache Kafka AWS Lambda Custom app Spark on Amazon EMR 분석 Datasources

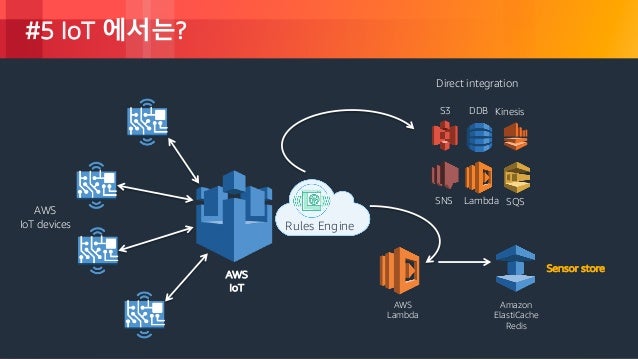

42. © 2018, Amazon Web Services, Inc. or its Affiliates. All rights reserved. #5 IoT 에서는? Rules Engine Amazon ElastiCache Redis AWS Lambda Direct integration LambdaSNS SQS S3 KinesisDDB AWS IoT devices AWS IoT Sensor store

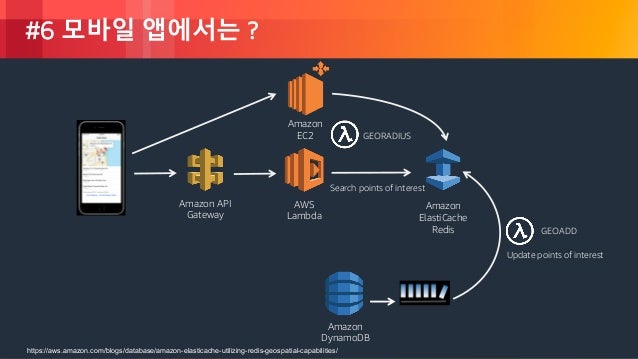

43. © 2018, Amazon Web Services, Inc. or its Affiliates. All rights reserved. #6 모바일 앱에서는 ? Amazon API Gateway AWS Lambda Amazon ElastiCache Redis GEOADD GEORADIUS Search points of interest Update points of interest Amazon DynamoDB DDB streams Amazon EC2 https://aws.amazon.com/blogs/database/amazon-elasticache-utilizing-redis-geospatial-capabilities/

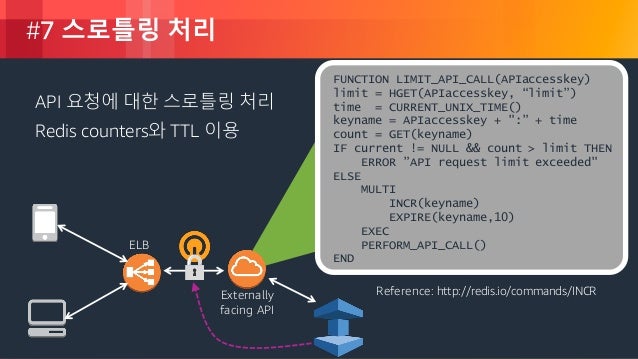

44. © 2018, Amazon Web Services, Inc. or its Affiliates. All rights reserved. #7 스로틀링 처리 API 요청에 대한 스로틀링 처리 Redis counters와 TTL 이용 ELB Externally facing API Reference: http://redis.io/commands/INCR FUNCTION LIMIT_API_CALL(APIaccesskey) limit = HGET(APIaccesskey, “limit”) time = CURRENT_UNIX_TIME() keyname = APIaccesskey + ":” + time count = GET(keyname) IF current != NULL && count > limit THEN ERROR ”API request limit exceeded" ELSE MULTI INCR(keyname) EXPIRE(keyname,10) EXEC PERFORM_API_CALL() END

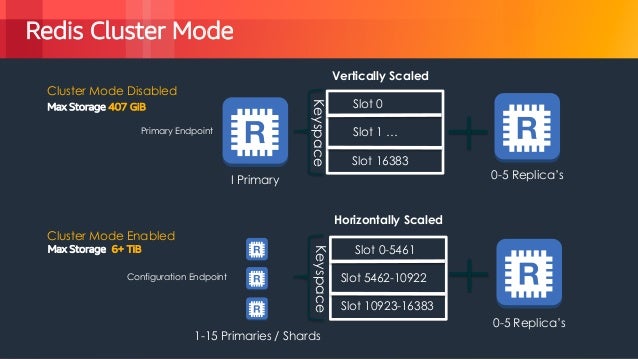

46. © 2018, Amazon Web Services, Inc. or its Affiliates. All rights reserved. Redis Cluster Mode Slot 0-5461 Cluster Mode Disabled Keyspace Slot 10923-16383 I Primary 0-5 Replica’s Cluster Mode Enabled Primary Endpoint 1-15 Primaries / Shards Slot 0 Slot 5462-10922 Slot 16383 Keyspace 0-5 Replica’s Configuration Endpoint Slot 1 … Vertically Scaled Horizontally Scaled Max Storage 407 GiB Max Storage 6+ TiB P

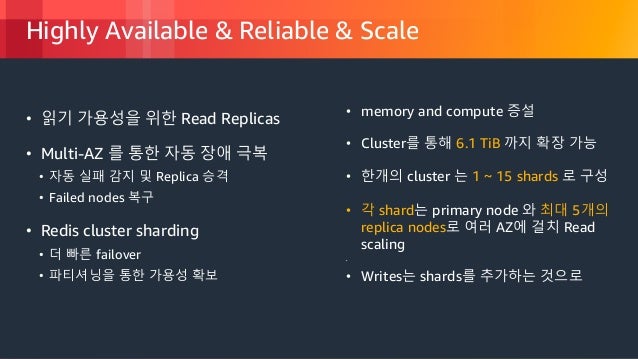

47. © 2018, Amazon Web Services, Inc. or its Affiliates. All rights reserved. Highly Available & Reliable & Scale • 읽기 가용성을 위한 Read Replicas • Multi-AZ 를 통한 자동 장애 극복 • 자동 실패 감지 및 Replica 승격 • Failed nodes 복구 • Redis cluster sharding • 더 빠른 failover • 파티셔닝을 통한 가용성 확보 • memory and compute 증설 • Cluster를 통해 6.1 TiB 까지 확장 가능 • 한개의 cluster 는 1 ~ 15 shards 로 구성 • 각 shard는 primary node 와 최대 5개의 replica nodes로 여러 AZ에 걸치 Read scaling • • Writes는 shards를 추가하는 것으로

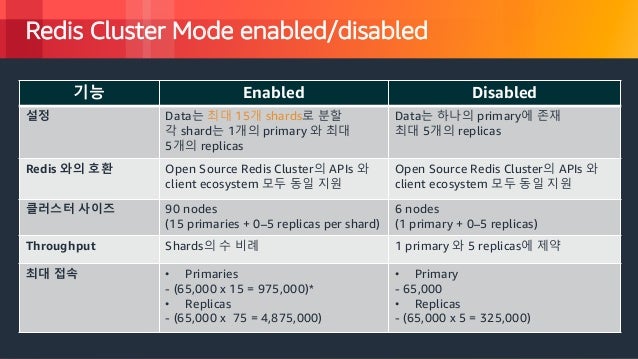

48. © 2018, Amazon Web Services, Inc. or its Affiliates. All rights reserved. 기능 Enabled Disabled 설정 Data는 최대 15개 shards로 분할 각 shard는 1개의 primary 와 최대 5개의 replicas Data는 하나의 primary에 존재 최대 5개의 replicas Redis 와의 호환 Open Source Redis Cluster의 APIs 와 client ecosystem 모두 동일 지원 Open Source Redis Cluster의 APIs 와 client ecosystem 모두 동일 지원 클러스터 사이즈 90 nodes (15 primaries + 0–5 replicas per shard) 6 nodes (1 primary + 0–5 replicas) Throughput Shards의 수 비례 1 primary 와 5 replicas에 제약 최대 접속 • Primaries - (65,000 x 15 = 975,000)* • Replicas - (65,000 x 75 = 4,875,000) • Primary - 65,000 • Replicas - (65,000 x 5 = 325,000) Redis Cluster Mode enabled/disabled

49. © 2018, Amazon Web Services, Inc. or its Affiliates. All rights reserved. Redis Cluster Mode enabled/disabled 기능 Enabled Disabled 스케일링 동작 온라인 클러스터 사이즈 조절 • Shard들의 추가/삭제 • Replicas 추가/삭제를 통한 Read 스케일 Vertical Scaling • 쓰기 X • master node에서 읽기 불가 장애 복구 15–30 초 (Non-DNS) 30-45 초 + DNS propagation 장애 복구시 위험도 - 일부 dataset에 쓰기 영향 - 읽기 가능 - 전체 dataset의 쓰기 작업 영향 - 읽기 가능 비용 예: 180 GB 가 필요하다면 ? 작은 노드들로 구성 15 x cache.r4.large ($0.273/hr) = $4.095/hr 184.5 GB 큰 노드가 필요 1 X cache.r4.8xlarge = $4.386/hr , 203.26 GB 서울리젼 (2018.10)기준

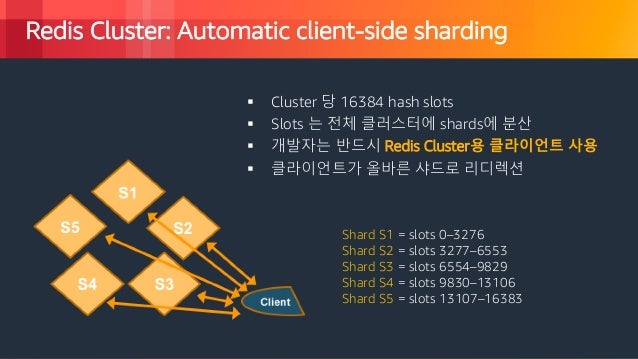

50. © 2018, Amazon Web Services, Inc. or its Affiliates. All rights reserved. Redis Cluster: Automatic client-side sharding § Cluster 당 16384 hash slots § Slots 는 전체 클러스터에 shards에 분산 § 개발자는 반드시 Redis Cluster용 클라이언트 사용 § 클라이언트가 올바른 샤드로 리디렉션 Shard S1 = slots 0–3276 Shard S2 = slots 3277–6553 Shard S3 = slots 6554–9829 Shard S4 = slots 9830–13106 Shard S5 = slots 13107–16383

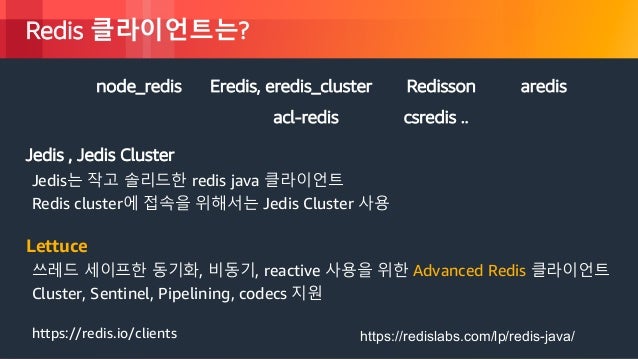

51. © 2018, Amazon Web Services, Inc. or its Affiliates. All rights reserved. Redis 클라이언트는? Jedis , Jedis Cluster Lettuce https://redislabs.com/lp/redis-java/ 쓰레드 세이프한 동기화, 비동기, reactive 사용을 위한 Advanced Redis 클라이언트 Cluster, Sentinel, Pipelining, codecs 지원 Jedis는 작고 솔리드한 redis java 클라이언트 Redis cluster에 접속을 위해서는 Jedis Cluster 사용 https://redis.io/clients Redisson aredisnode_redis Eredis, eredis_cluster acl-redis csredis ..

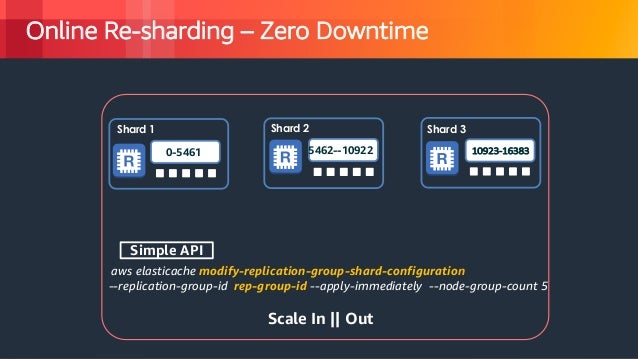

53. © 2018, Amazon Web Services, Inc. or its Affiliates. All rights reserved. Online Re-sharding – Zero Downtime 0-5461 Shard 1 Shard 2 Shard 3 5462--10922 10923-16383 aws elasticache modify-replication-group-shard-configuration --replication-group-id rep-group-id --apply-immediately --node-group-count 5 Simple API Scale In || Out

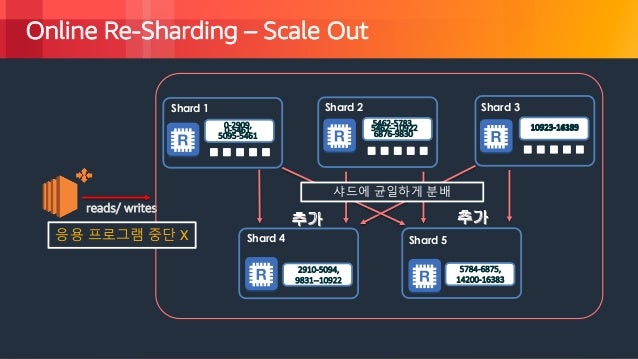

54. © 2018, Amazon Web Services, Inc. or its Affiliates. All rights reserved. Online Re-Sharding – Scale Out 0-5461 reads/ writes Shard 1 Shard 2 Shard 3 Shard 4 Shard 5 5462--10922 10923-163830-2909, 5095-5461 5462-5783, 6876-9830 10923-14199 2910-5094, 9831--10922 응용 프로그램 중단 X 샤드에 균일하게 분배 5784-6875, 14200-16383

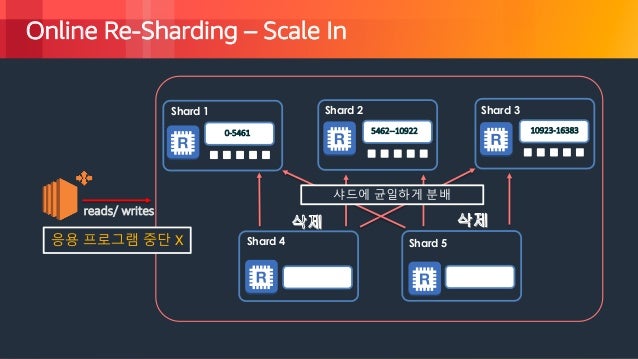

55. © 2018, Amazon Web Services, Inc. or its Affiliates. All rights reserved. Online Re-Sharding – Scale In 0-5461 reads/ writes Shard 1 Shard 2 Shard 3 Shard 4 Shard 5 5462--10922 10923-16383 샤드에 균일하게 분배 응용 프로그램 중단 X

56. © 2018, Amazon Web Services, Inc. or its Affiliates. All rights reserved. Online Re-Sharding – CloudWatch를 통한 트리거 AWS Lambda 3 Shards … var params = { ApplyImmediately: true, NodeGroupCount: 5, ReplicationGroupId: ‘rep-group-id’, … } elasticache.modifyReplicationGroupShardConfiguration(param s, function(err, data) { if (err) console.log(err, err.stack); else console.log(data); }); … 5 Shards 메모리가 높아지면 Amazon CloudWatch Cluster Resized AWS SNS

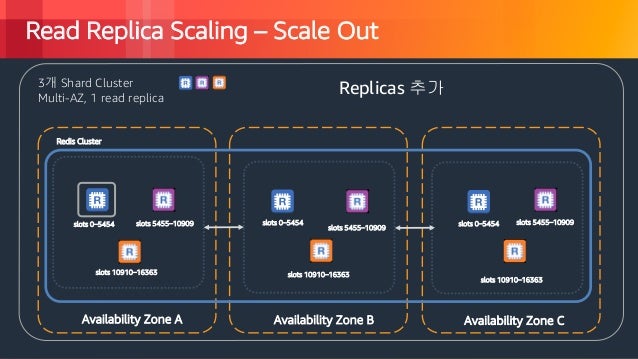

57. © 2018, Amazon Web Services, Inc. or its Affiliates. All rights reserved. Read Replica Scaling – Scale Out Availability Zone A slots 0–5454 Redis Cluster slots 10910–16363 Availability Zone B Availability Zone C slots 5455–10909 slots 5455–10909slots 0–5454 slots 10910–16363 3개 Shard Cluster Multi-AZ, 1 read replica slots 5455–10909 slots 0–5454 slots 10910–16363 Replicas 추가

58. © 2018, Amazon Web Services, Inc. or its Affiliates. All rights reserved. Read Replica Scaling – Scale In Availability Zone A slots 0–5454 Redis Cluster slots 10910–16363 Availability Zone B Availability Zone C slots 5455–10909 slots 5455–10909slots 0–5454 slots 10910–16363 3 Shard Cluster Multi-AZ, 2 read replica slots 5455–10909 slots 0–5454 slots 10910–16363 Replicas 제거

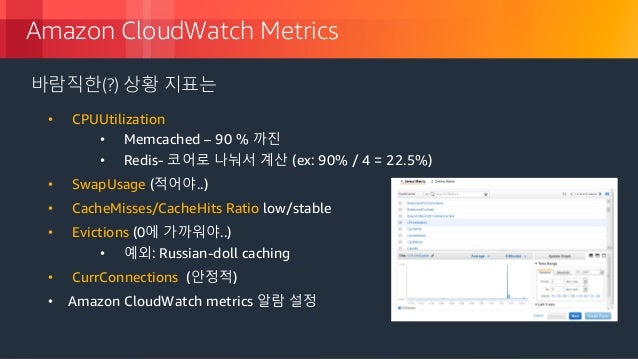

60. © 2018, Amazon Web Services, Inc. or its Affiliates. All rights reserved. Amazon CloudWatch Metrics 바람직한(?) 상황 지표는 • CPUUtilization • Memcached – 90 % 까진 • Redis- 코어로 나눠서 계산 (ex: 90% / 4 = 22.5%) • SwapUsage (적어야..) • CacheMisses/CacheHits Ratio low/stable • Evictions (0에 가까워야..) • 예외: Russian-doll caching • CurrConnections (안정적) • Amazon CloudWatch metrics 알람 설정

61. © 2018, Amazon Web Services, Inc. or its Affiliates. All rights reserved. Amazon ElastiCache 의 수정가능한 파라미터 • Maxclients: 65000 (수정불가) • connection pooling 사용 • timeout – 노드가 대기하는 제한 시간(초) (Default 0 : 연결 않 끊음) • tcp-keepalive – 해당 시간 마다 연결 확인 • Databases: 16 (Default) for non-clustered mode (3.2.4 부터 수정가능) • 논리적 파티션(낮게 유지) https://docs.aws.amazon.com/ko_kr/AmazonElastiCache/latest/red-ug/ParameterGroups.Redis.html

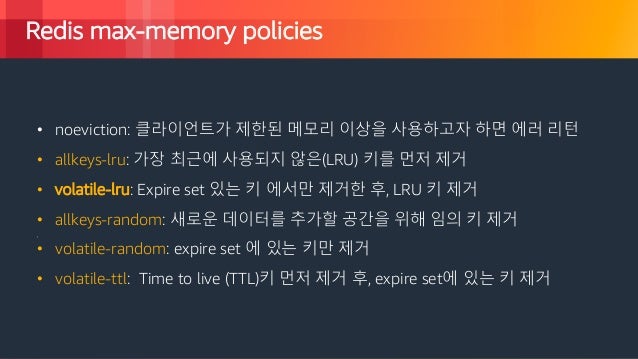

62. © 2018, Amazon Web Services, Inc. or its Affiliates. All rights reserved. Redis max-memory policies • noeviction: 클라이언트가 제한된 메모리 이상을 사용하고자 하면 에러 리턴 • allkeys-lru: 가장 최근에 사용되지 않은(LRU) 키를 먼저 제거 • volatile-lru: Expire set 있는 키 에서만 제거한 후, LRU 키 제거 • allkeys-random: 새로운 데이터를 추가할 공간을 위해 임의 키 제거 • • volatile-random: expire set 에 있는 키만 제거 • volatile-ttl: Time to live (TTL)키 먼저 제거 후, expire set에 있는 키 제거

63. © 2018, Amazon Web Services, Inc. or its Affiliates. All rights reserved. Redis Benchmark tool redis-bechmark 사용 Syntax: redis-benchmark -h <host> -p <port> -c 50 -n 1000 -d 500 –q -c <clients>—Specifies the number of parallel connections (default 50). -n <requests>—Specifies the number of requests (default 1000000). -d <size>—Specifies the data size of GET and SET values in bytes. -t <test1,test2>—Comma-separated list of tests to perform. -q—Quiet operation, displays only the result. example: src/redis-benchmark -h r4-xlarge-devday2018.foio87.0001.use1.cache.amazonaws.com -p 6379 -n -150000 -d 100

64. © 2018, Amazon Web Services, Inc. or its Affiliates. All rights reserved. 캐시 팁 • Understand the frequency of change of underlying data • 키의 적절한 TTL 설정 • 어플리케이션 요구 상항에 따른 eviction 정책 설정 • 목적에 따라 클러스터 분리 (cache cluster, queue, standalone database 등) • Write-throughs를 통한 캐시 유지• • 성능 테스트 및 클러스터의 적절한 크기 산정 • 성능 저하시 Cache HIT/MISS 비율 확인과 알람 설정 • Failover API 를 통한 어플리케이션 테스트

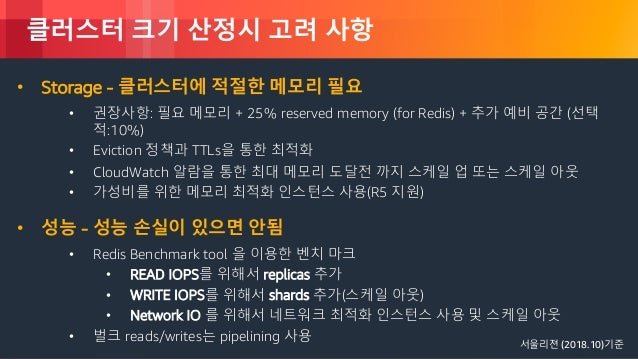

65. © 2018, Amazon Web Services, Inc. or its Affiliates. All rights reserved. 클러스터 크기 산정시 고려 사항 • Storage - 클러스터에 적절한 메모리 필요 • 권장사항: 필요 메모리 + 25% reserved memory (for Redis) + 추가 예비 공간 (선택 적:10%) • Eviction 정책과 TTLs을 통한 최적화 • CloudWatch 알람을 통한 최대 메모리 도달전 까지 스케일 업 또는 스케일 아웃 • 가성비를 위한 메모리 최적화 인스턴스 사용(R5 지원) • 성능 - 성능 손실이 있으면 안됨 • Redis Benchmark tool 을 이용한 벤치 마크 • READ IOPS를 위해서 replicas 추가 • WRITE IOPS를 위해서 shards 추가(스케일 아웃) • Network IO 를 위해서 네트워크 최적화 인스턴스 사용 및 스케일 아웃 • 벌크 reads/writes는 pipelining 사용 서울리젼 (2018.10)기준

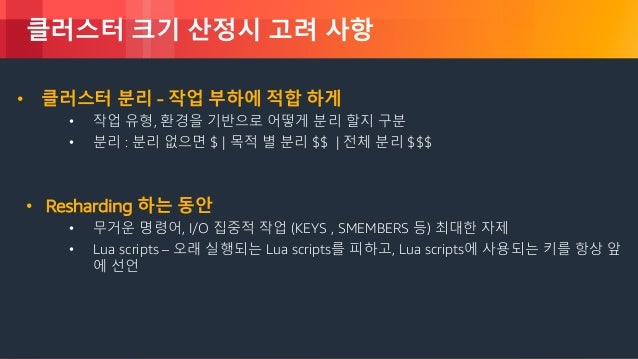

66. © 2018, Amazon Web Services, Inc. or its Affiliates. All rights reserved. 클러스터 크기 산정시 고려 사항 • 클러스터 분리 - 작업 부하에 적합 하게 • 작업 유형, 환경을 기반으로 어떻게 분리 할지 구분 • 분리 : 분리 없으면 $ | 목적 별 분리 $$ | 전체 분리 $$$ • Resharding 하는 동안 • 무거운 명령어, I/O 집중적 작업 (KEYS , SMEMBERS 등) 최대한 자제 • Lua scripts – 오래 실행되는 Lua scripts를 피하고, Lua scripts에 사용되는 키를 항상 앞 에 선언

67. © 2018, Amazon Web Services, Inc. or its Affiliates. All rights reserved. 클러스터 크기 산정시 고려 사항 Resharding 전 • Staging 환경에서 먼저 테스트 • 스케일링 문제에 대한 알림 – ElastiCache for Redis 메트릭스를 모니터링하고 resharding 수행 • 유용한 메트릭스: CPUUtilization, NetworkBytesIn, NetworkBytesOut, CurrConnections, NewConnections, FreeableMemory, SwapUsage, BytesUsedForCache. • 스케일 인 전 사용 가능한 여유 메모리가 충분한지 확인 • 사용량이 적은 시간에 resharding • 클라이언트 Timeout 동작 검토 – 일부 클라이언트는 온라인 클러스터 크기 고정 중 대기시간이 길어 질수 있음, 클라이언트 라이브러리를 더 긴 타임 아웃으로 구성. 서버에 동시에 많은 새로운 연결이 들어오는 것을 방지하기 위해 재 접속 로직 작성

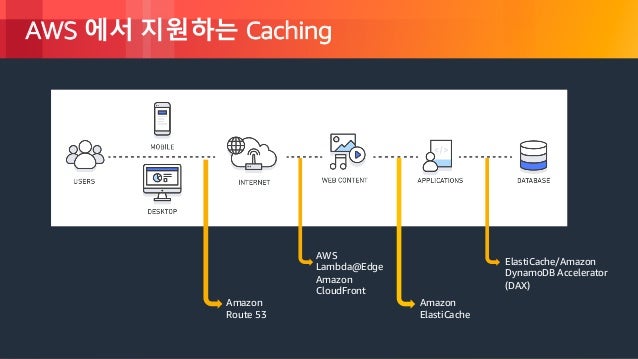

68. © 2018, Amazon Web Services, Inc. or its Affiliates. All rights reserved. AWS 에서 지원하는 Caching AWS Lambda@Edge Amazon CloudFront Amazon ElastiCache ElastiCache/Amazon DynamoDB Accelerator (DAX) Amazon Route 53
