OpenFlow OAM ツール
OKINAWA Open Days
2014/12/11
Satoshi KOBAYASHI
(satoshi-k@stratosphere.co.jp)

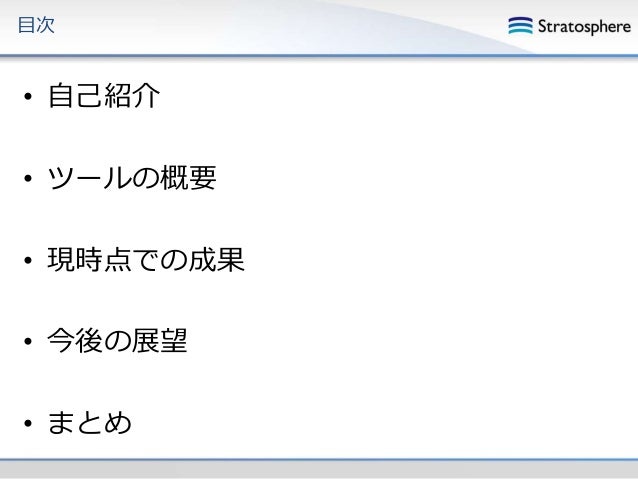

目次
• 自己紹介
• ツールの概要
• 現時点での成果
• 今後の展望
• まとめ

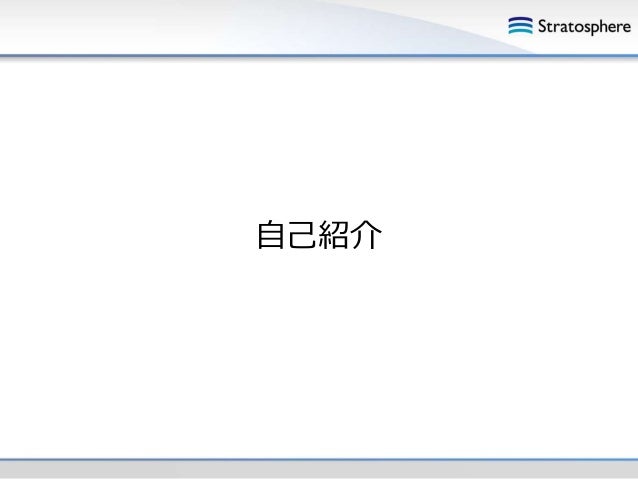

自己紹介
自己紹介
• 名前
– 小林智史(Satoshi KOBAYASHI)
• 所属
– 株式会社ストラトスフィア
• 備考
– Ryu SDN Framework コントリビュータ
ツールの概要

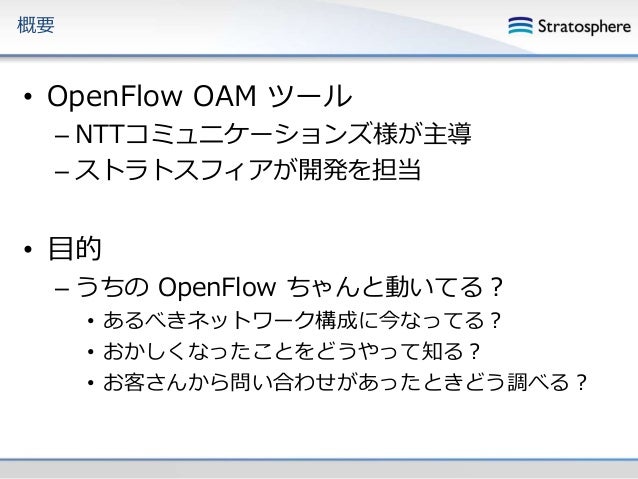

概要
• OpenFlow OAM ツール
– NTTコミュニケーションズ様が主導
– ストラトスフィアが開発を担当
• 目的
– うちのOpenFlow ちゃんと動いてる?
• あるべきネットワーク構成に今なってる?
• おかし...

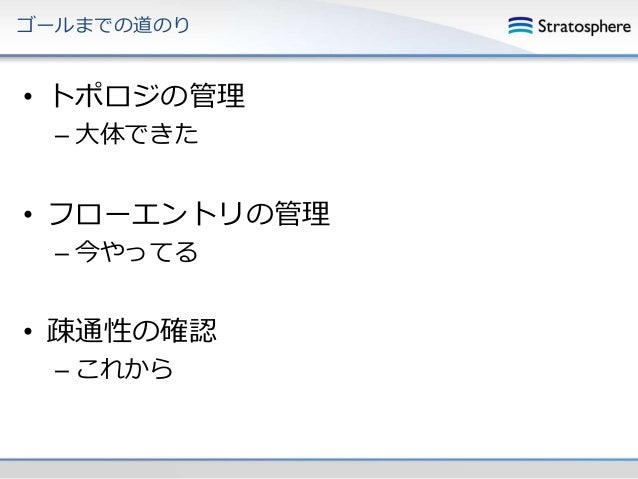

ゴールまでの道のり
• トポロジの管理
– 大体できた
• フローエントリの管理
– 今やってる
• 疎通性の確認
– これから
現時点での成果

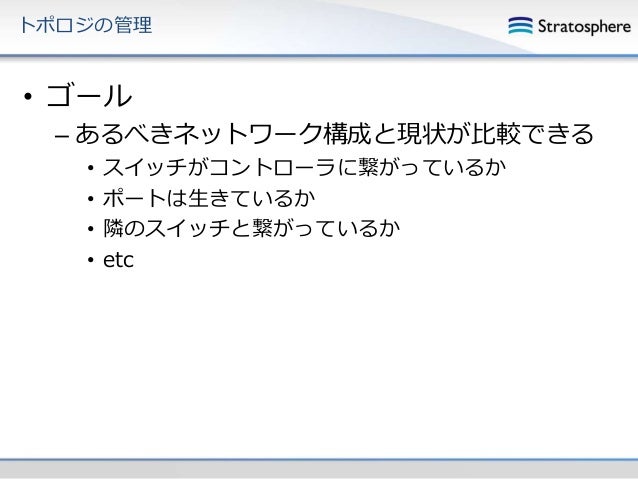

トポロジの管理
• ゴール
– あるべきネットワーク構成と現状が比較できる
• スイッチがコントローラに繋がっているか
• ポートは生きているか
• 隣のスイッチと繋がっているか
• etc
トポロジを調べる
• スイッチ同士がどう繋がっているか
OpenFlow
スイッチ
ポートポート
OpenFlow
スイッチ
OpenFlow
スイッチ
ポート
リンク
OpenFlow
スイッチ
ポート
ポート
...

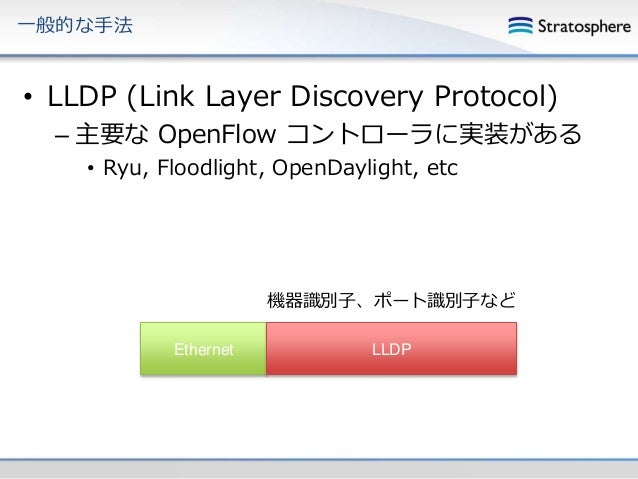

一般的な手法
• LLDP (Link Layer Discovery Protocol)
– 主要なOpenFlow コントローラに実装がある
• Ryu, Floodlight, OpenDaylight, etc
機器識別子、ポー...
LLDP を使った隣接スイッチの見つけ方
OpenFlow
コントローラ
OpenFlow
スイッチA
4. A:X とB:Y は隣接してる!
OpenFlow
スイッチB
Packet Out
送信: A:X
ポートX ポ...

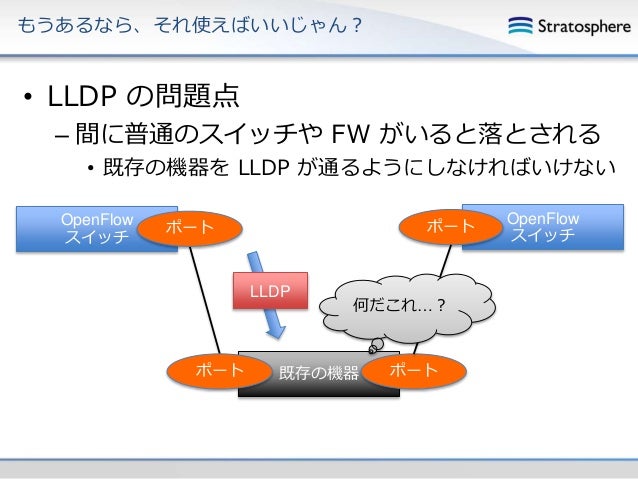

もうあるなら、それ使えばいいじゃん?
• LLDP の問題点
– 間に普通のスイッチやFW がいると落とされる
• 既存の機器をLLDP が通るようにしなければいけない
OpenFlow
スイッチ
OpenFlow
ポートスイッチ...

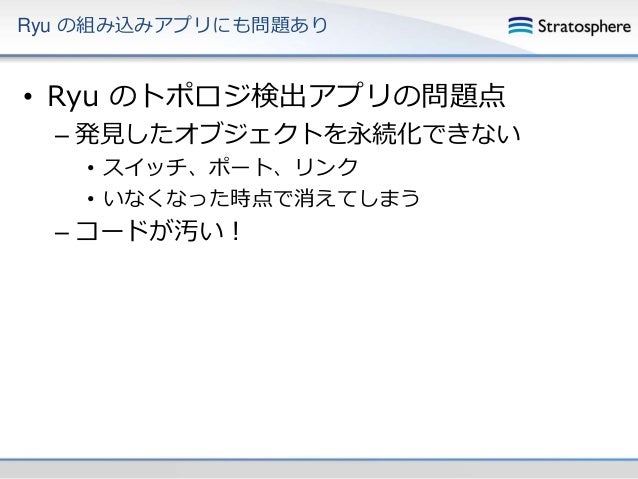

Ryu の組み込みアプリにも問題あり
• Ryu のトポロジ検出アプリの問題点
– 発見したオブジェクトを永続化できない
• スイッチ、ポート、リンク
• いなくなった時点で消えてしまう
– コードが汚い!

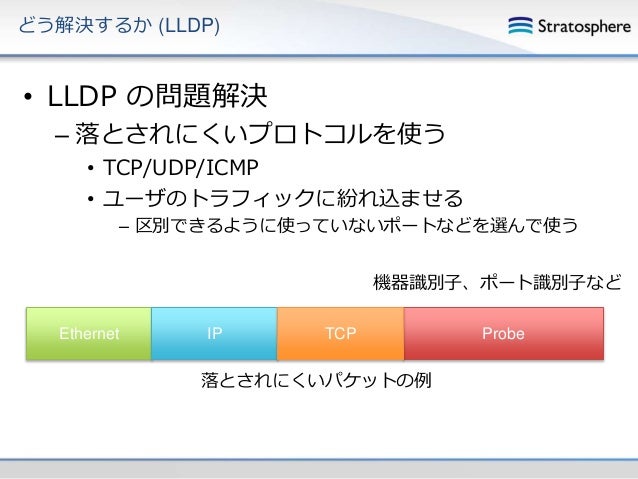

どう解決するか(LLDP)
• LLDP の問題解決
– 落とされにくいプロトコルを使う
• TCP/UDP/ICMP
• ユーザのトラフィックに紛れ込ませる
– 区別できるように使っていないポートなどを選んで使う
機器識別子、ポー...

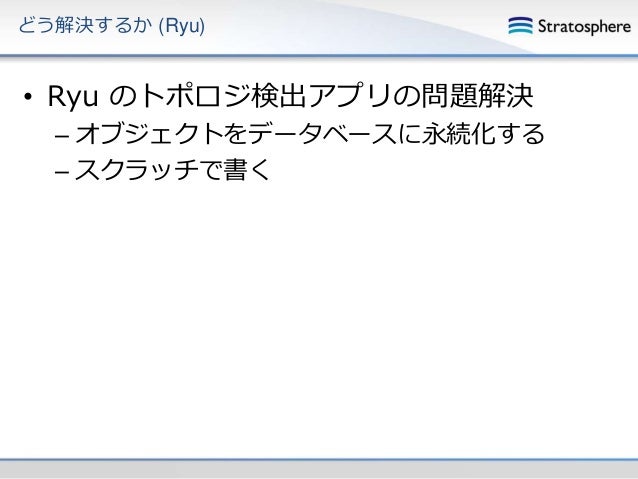

どう解決するか(Ryu)
• Ryu のトポロジ検出アプリの問題解決
– オブジェクトをデータベースに永続化する
– スクラッチで書く

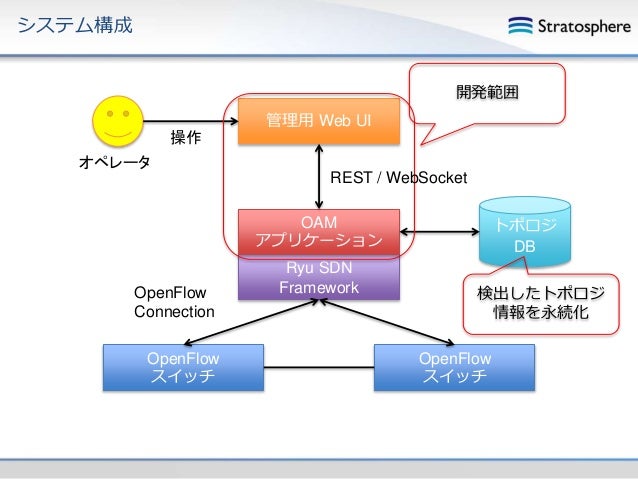

システム構成
管理用Web UI
Ryu SDN
Framework
OpenFlow
スイッチ
OpenFlow
スイッチ
OAM
アプリケーション
トポロジ
DB
オペレータ
開発範囲
操作
REST / We...
動作デモ
今後解決すべき課題
• あるべき姿と現状の比較部分の実装
– トポロジの検出まではできた
– こうなっていてほしいトポロジと比較したい
Switch
Port
理想
Port
Switch
Switch
Port
Port...

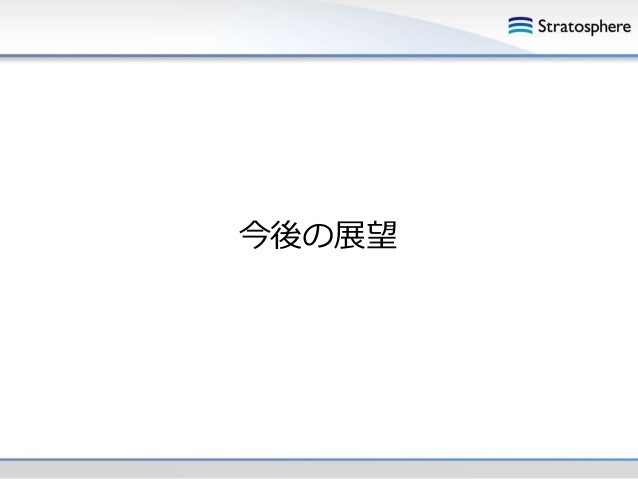

今後の展望

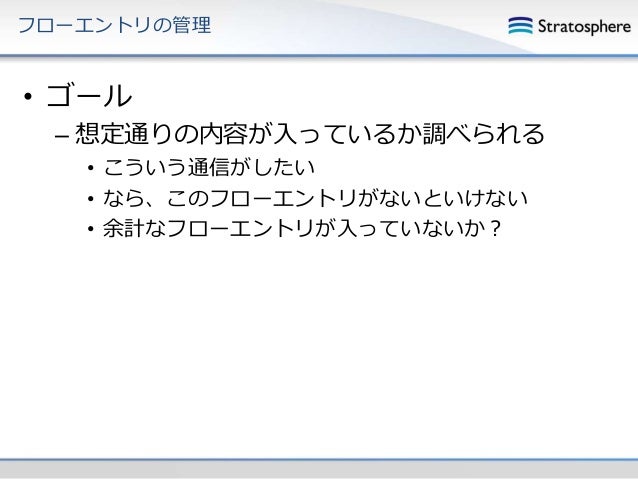

フローエントリの管理
• ゴール
– 想定通りの内容が入っているか調べられる
• こういう通信がしたい
• なら、このフローエントリがないといけない
• 余計なフローエントリが入っていないか?

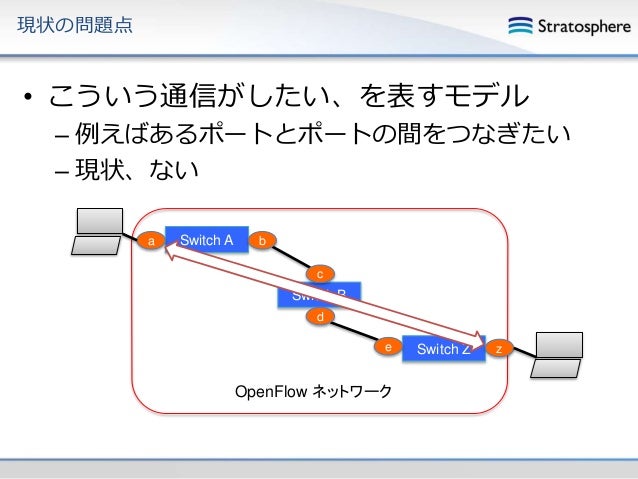

現状の問題点
• こういう通信がしたい、を表すモデル
– 例えばあるポートとポートの間をつなぎたい
– 現状、ない
Switch A
Switch B
OpenFlow ネットワーク
Switch Z
a b
c
d
e ...

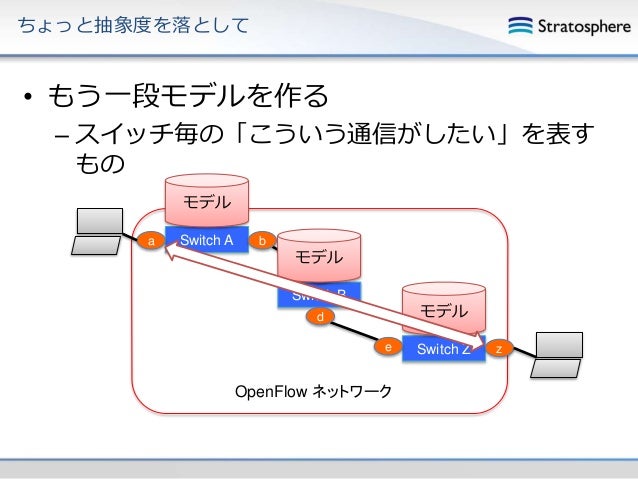

ちょっと抽象度を落として
• もう一段モデルを作る
– スイッチ毎の「こういう通信がしたい」を表す
もの
Switch A
Switch B
OpenFlow ネットワーク
Switch Z
a b
c
d
e z
モデ...
フローエントリに変換する
• モデルからフローエントリを自動生成する
Switch A
Switch B
OpenFlow ネットワーク
Switch Z
a b
c
d
e z
モデル
モデル
モデル
フロー
テー...

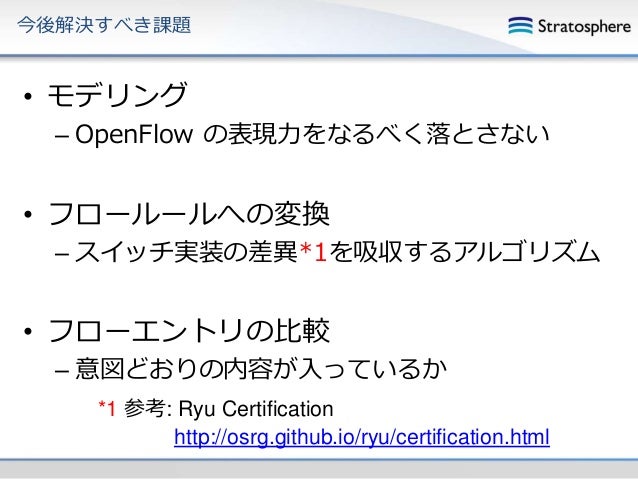

今後解決すべき課題
• モデリング
– OpenFlow の表現力をなるべく落とさない
• フロールールへの変換
– スイッチ実装の差異*1を吸収するアルゴリズム
• フローエントリの比較
– 意図どおりの内容が入っているか
*1...

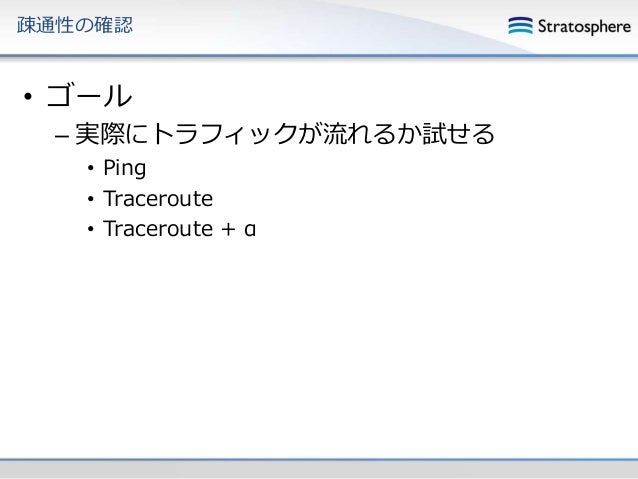

疎通性の確認
• ゴール
– 実際にトラフィックが流れるか試せる
• Ping
• Traceroute
• Traceroute + α

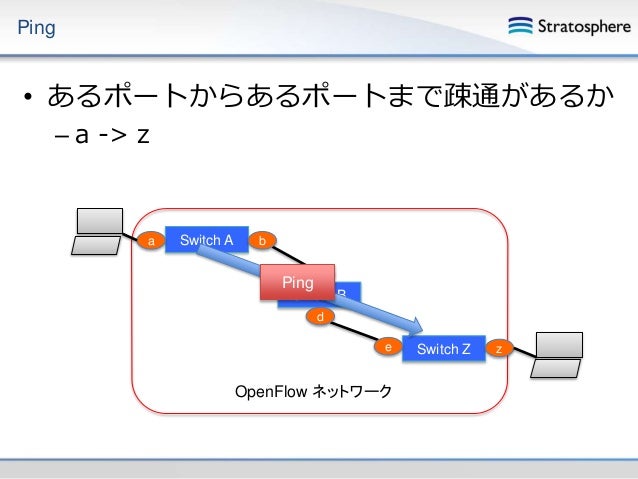

Ping
• あるポートからあるポートまで疎通があるか
Switch A
Switch B
OpenFlow ネットワーク
Switch Z
a b
c
d
e z
Ping
– a -> z

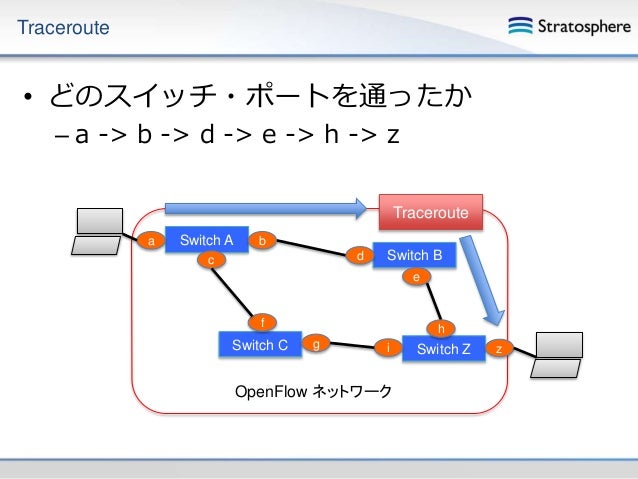

Traceroute
• どのスイッチ・ポートを通ったか
– a -> b -> d -> e -> h -> z
Switch A
Switch B
OpenFlow ネットワーク
Switch Z
a b
d
e
h
...

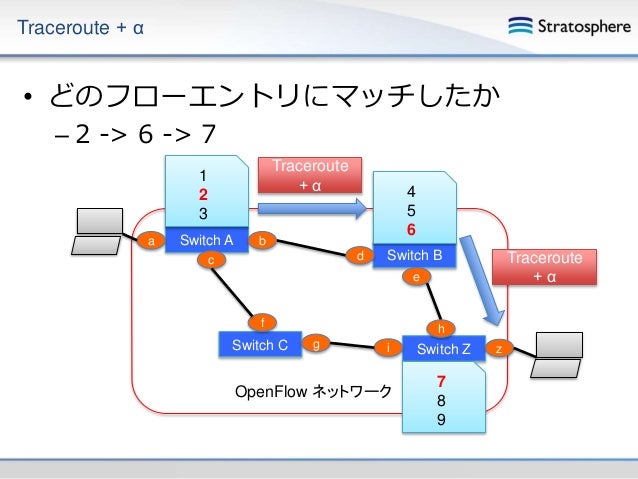

Traceroute + α
• どのフローエントリにマッチしたか
– 2 -> 6 -> 7
Switch A
Switch B
OpenFlow ネットワーク
Switch Z
a b
d
e
h
Switch C z...
今後解決すべき課題
• 各手法の検討
– Ping やTraceroute に関しては幾つか論文あり
– Traceroute + α は未知の領域

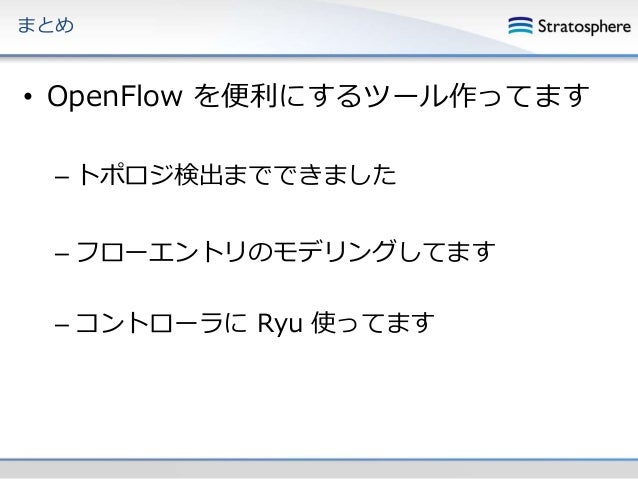

まとめ
• OpenFlow を便利にするツール作ってます
– トポロジ検出までできました
– フローエントリのモデリングしてます
– コントローラにRyu 使ってます
ご清聴ありがとうございました
Upcoming SlideShare
Loading in …5
×

OpenFlow OAM ツール - OKINAWA Open Days 2014 Day1

6,233 views

Published on

OKINAWA Open Days 2014 Day1 の Ryu/Lagopus ハンズオンの中で発表した資料。
Ryu を使った OpenFlow OAM ツールの開発について。

Published in: Technology
  • Login to see the comments

OpenFlow OAM ツール - OKINAWA Open Days 2014 Day1

  1. 1. OpenFlow OAM ツール OKINAWA Open Days 2014/12/11 Satoshi KOBAYASHI (satoshi-k@stratosphere.co.jp)
  2. 2. 目次 • 自己紹介 • ツールの概要 • 現時点での成果 • 今後の展望 • まとめ
  3. 3. 自己紹介
  4. 4. 自己紹介 • 名前 – 小林智史(Satoshi KOBAYASHI) • 所属 – 株式会社ストラトスフィア • 備考 – Ryu SDN Framework コントリビュータ
  5. 5. ツールの概要
  6. 6. 概要 • OpenFlow OAM ツール – NTTコミュニケーションズ様が主導 – ストラトスフィアが開発を担当 • 目的 – うちのOpenFlow ちゃんと動いてる? • あるべきネットワーク構成に今なってる? • おかしくなったことをどうやって知る? • お客さんから問い合わせがあったときどう調べる?
  7. 7. ゴールまでの道のり • トポロジの管理 – 大体できた • フローエントリの管理 – 今やってる • 疎通性の確認 – これから
  8. 8. 現時点での成果
  9. 9. トポロジの管理 • ゴール – あるべきネットワーク構成と現状が比較できる • スイッチがコントローラに繋がっているか • ポートは生きているか • 隣のスイッチと繋がっているか • etc
  10. 10. トポロジを調べる • スイッチ同士がどう繋がっているか OpenFlow スイッチ ポートポート OpenFlow スイッチ OpenFlow スイッチ ポート リンク OpenFlow スイッチ ポート ポート ポートポート ネットワークトポロジ ポート
  11. 11. 一般的な手法 • LLDP (Link Layer Discovery Protocol) – 主要なOpenFlow コントローラに実装がある • Ryu, Floodlight, OpenDaylight, etc 機器識別子、ポート識別子など Ethernet LLDP
  12. 12. LLDP を使った隣接スイッチの見つけ方 OpenFlow コントローラ OpenFlow スイッチA 4. A:X とB:Y は隣接してる! OpenFlow スイッチB Packet Out 送信: A:X ポートX ポートY LLDP (送信元A:X) Packet In 受信: B:Y 1. Packet Out メッセージの送信 2. LLDP パケット を送信 3. LLDP パケットを コントローラへPacket In
  13. 13. もうあるなら、それ使えばいいじゃん? • LLDP の問題点 – 間に普通のスイッチやFW がいると落とされる • 既存の機器をLLDP が通るようにしなければいけない OpenFlow スイッチ OpenFlow ポートスイッチポート LLDP 何だこれ…? ポート既存の機器ポート
  14. 14. Ryu の組み込みアプリにも問題あり • Ryu のトポロジ検出アプリの問題点 – 発見したオブジェクトを永続化できない • スイッチ、ポート、リンク • いなくなった時点で消えてしまう – コードが汚い!
  15. 15. どう解決するか(LLDP) • LLDP の問題解決 – 落とされにくいプロトコルを使う • TCP/UDP/ICMP • ユーザのトラフィックに紛れ込ませる – 区別できるように使っていないポートなどを選んで使う 機器識別子、ポート識別子など Ethernet IP TCP Probe 落とされにくいパケットの例
  16. 16. どう解決するか(Ryu) • Ryu のトポロジ検出アプリの問題解決 – オブジェクトをデータベースに永続化する – スクラッチで書く
  17. 17. システム構成 管理用Web UI Ryu SDN Framework OpenFlow スイッチ OpenFlow スイッチ OAM アプリケーション トポロジ DB オペレータ 開発範囲 操作 REST / WebSocket OpenFlow Connection 検出したトポロジ 情報を永続化
  18. 18. 動作デモ
  19. 19. 今後解決すべき課題 • あるべき姿と現状の比較部分の実装 – トポロジの検出まではできた – こうなっていてほしいトポロジと比較したい Switch Port 理想 Port Switch Switch Port Port Switch Port 現実 Port Switch Switch Port Port 比較
  20. 20. 今後の展望
  21. 21. フローエントリの管理 • ゴール – 想定通りの内容が入っているか調べられる • こういう通信がしたい • なら、このフローエントリがないといけない • 余計なフローエントリが入っていないか?
  22. 22. 現状の問題点 • こういう通信がしたい、を表すモデル – 例えばあるポートとポートの間をつなぎたい – 現状、ない Switch A Switch B OpenFlow ネットワーク Switch Z a b c d e z
  23. 23. ちょっと抽象度を落として • もう一段モデルを作る – スイッチ毎の「こういう通信がしたい」を表す もの Switch A Switch B OpenFlow ネットワーク Switch Z a b c d e z モデル モデル モデル
  24. 24. フローエントリに変換する • モデルからフローエントリを自動生成する Switch A Switch B OpenFlow ネットワーク Switch Z a b c d e z モデル モデル モデル フロー テーブル など フロー テーブル など フロー テーブル など
  25. 25. 今後解決すべき課題 • モデリング – OpenFlow の表現力をなるべく落とさない • フロールールへの変換 – スイッチ実装の差異*1を吸収するアルゴリズム • フローエントリの比較 – 意図どおりの内容が入っているか *1 参考: Ryu Certification http://osrg.github.io/ryu/certification.html
  26. 26. 疎通性の確認 • ゴール – 実際にトラフィックが流れるか試せる • Ping • Traceroute • Traceroute + α
  27. 27. Ping • あるポートからあるポートまで疎通があるか Switch A Switch B OpenFlow ネットワーク Switch Z a b c d e z Ping – a -> z
  28. 28. Traceroute • どのスイッチ・ポートを通ったか – a -> b -> d -> e -> h -> z Switch A Switch B OpenFlow ネットワーク Switch Z a b d e h Switch C z c f g i Traceroute
  29. 29. Traceroute + α • どのフローエントリにマッチしたか – 2 -> 6 -> 7 Switch A Switch B OpenFlow ネットワーク Switch Z a b d e h Switch C z c f g i Traceroute + α 1 2 3 4 5 6 7 8 9 Traceroute + α
  30. 30. 今後解決すべき課題 • 各手法の検討 – Ping やTraceroute に関しては幾つか論文あり – Traceroute + α は未知の領域
  31. 31. まとめ • OpenFlow を便利にするツール作ってます – トポロジ検出までできました – フローエントリのモデリングしてます – コントローラにRyu 使ってます
  32. 32. ご清聴ありがとうございました

×
