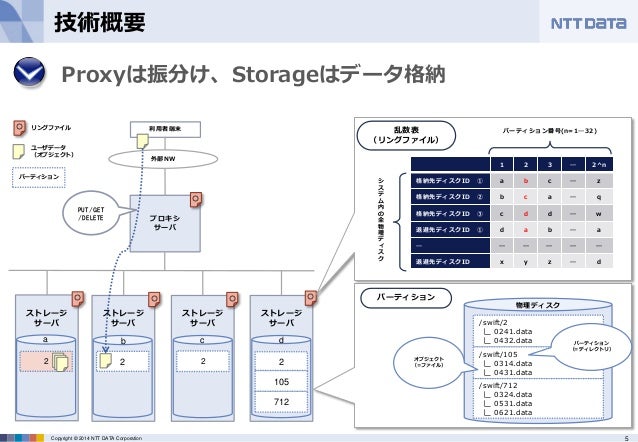

5. 5Copyright © 2014 NTT DATA Corporation 技術概要利用者端末ストレージサーバストレージサーバストレージサーバプロキシサーバ外部NW PUT/GET /DELETE ○ ○ ○ ○ ○ リングファイルユーザデータ（オブジェクト） 2 2 712 105 2 パーティションストレージサーバ ○ 2 a b c d Proxyは振分け、Storageはデータ格納 1 2 3 … 2^n 格納先ディスクID ① a b c … z 格納先ディスクID ② b c a … q 格納先ディスクID ③ c d d … w 退避先ディスクID ① d a b … a … … … … … … 退避先ディスクID x y z … d 乱数表（リングファイル）パーティションパーティション番号(n=1…32) システム内の全物理ディスク物理ディスク /swift/2 ∟ 0241.data ∟ 0432.data /swift/105 ∟ 0314.data ∟ 0431.data /swift/712 ∟ 0324.data ∟ 0531.data ∟ 0621.data オブジェクト（=ファイル）パーティション（＝ディレクトリ）

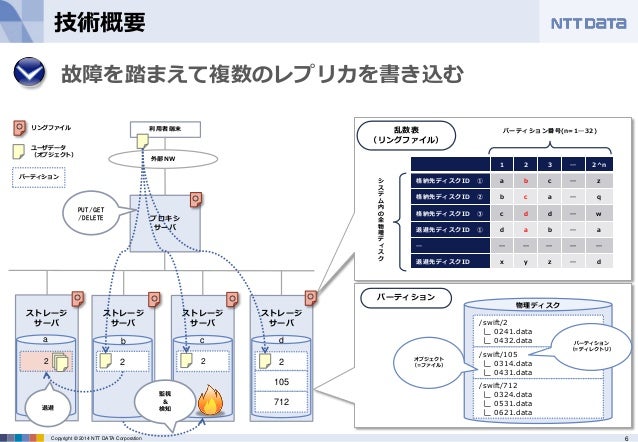

6. 6Copyright © 2014 NTT DATA Corporation 技術概要利用者端末ストレージサーバストレージサーバストレージサーバプロキシサーバ外部NW PUT/GET /DELETE ○ 1 2 3 … 2^n 格納先ディスクID ① a b c … z 格納先ディスクID ② b c a … q 格納先ディスクID ③ c d d … w 退避先ディスクID ① d a b … a … … … … … … 退避先ディスクID x y z … d 乱数表（リングファイル）パーティションパーティション番号(n=1…32) システム内の全物理ディスク ○ ○ ○ ○ リングファイルユーザデータ（オブジェクト） 2 2 712 105 2 物理ディスクパーティション /swift/2 ∟ 0241.data ∟ 0432.data /swift/105 ∟ 0314.data ∟ 0431.data /swift/712 ∟ 0324.data ∟ 0531.data ∟ 0621.data オブジェクト（=ファイル）パーティション（＝ディレクトリ）ストレージサーバ ○ 2 退避 a b c d 監視＆検知故障を踏まえて複数のレプリカを書き込む

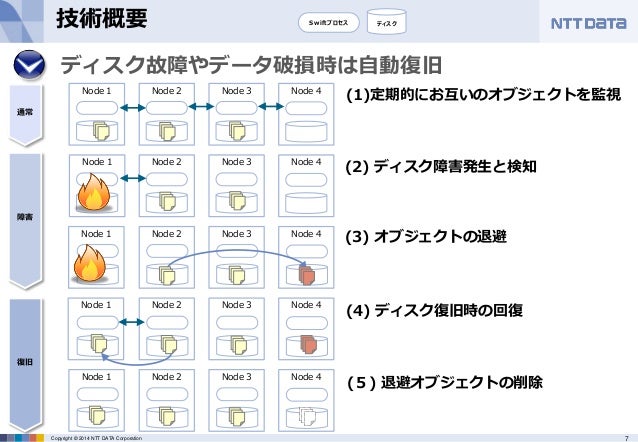

7. 7Copyright © 2014 NTT DATA Corporation 技術概要 (1)定期的にお互いのオブジェクトを監視 (4) ディスク復旧時の回復 (3) オブジェクトの退避 (2) ディスク障害発生と検知 Swiftプロセスディスク (５) 退避オブジェクトの削除 Node 1 Node 2 Node 3 Node 4 Node 2 Node 3 Node 4 Node 1 Node 2 Node 3 Node 4 通常障害復旧 Node 1 Node 2 Node 3 Node 4 Node 1 Node 2 Node 3 Node 4Node 1 ディスク故障やデータ破損時は自動復旧

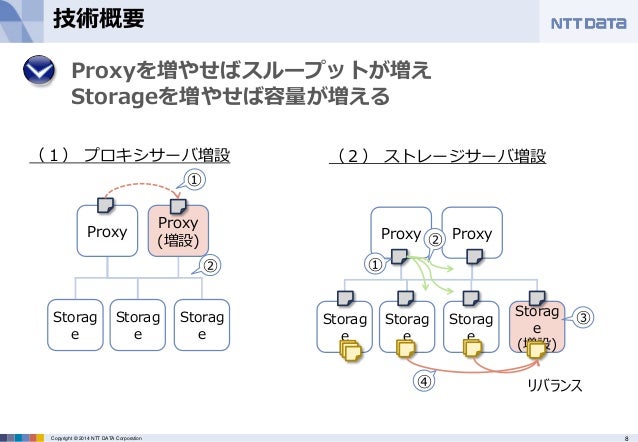

8. 8Copyright © 2014 NTT DATA Corporation 技術概要 Proxy Storag e Storag e Storag e Proxy (増設) （１）プロキシサーバ増設（２）ストレージサーバ増設 ① ② Proxyを増やせばスループットが増え Storageを増やせば容量が増える Proxy Storag e Storag e Storag e Proxy Storag e (増設) リバランス ① ② ③ ④

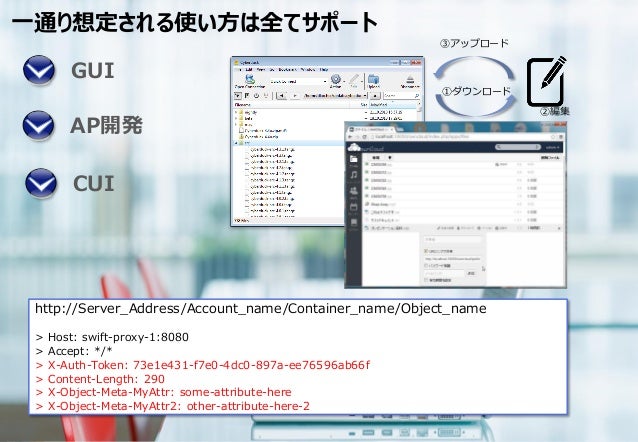

9. 9Copyright © 2014 NTT DATA Corporation 一通り想定される使い方は全てサポート GUI CUI AP開発 http://Server_Address/Account_name/Container_name/Object_name > Host: swift-proxy-1:8080 > Accept: */* > X-Auth-Token: 73e1e431-f7e0-4dc0-897a-ee76596ab66f > Content-Length: 290 > X-Object-Meta-MyAttr: some-attribute-here > X-Object-Meta-MyAttr2: other-attribute-here-2 ①ダウンロード ③アップロード ②編集

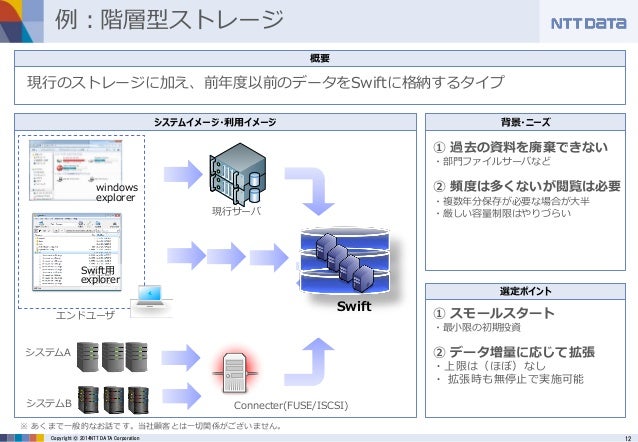

12. 12Copyright © 2014NTT DATA Corporation 例：階層型ストレージシステムイメージ・利用イメージ背景・ニーズ ① 過去の資料を廃棄できない・部門ファイルサーバなど ② 頻度は多くないが閲覧は必要・複数年分保存が必要な場合が大半・厳しい容量制限はやりづらい概要現行のストレージに加え、前年度以前のデータをSwiftに格納するタイプ選定ポイント ① スモールスタート・最小限の初期投資 ② データ増量に応じて拡張・上限は（ほぼ）なし・拡張時も無停止で実施可能 ※ あくまで一般的なお話です。当社顧客とは一切関係がございません。 windows explorer Swift用 explorer エンドユーザシステムA システムB Connecter(FUSE/ISCSI) Swift 現行サーバ

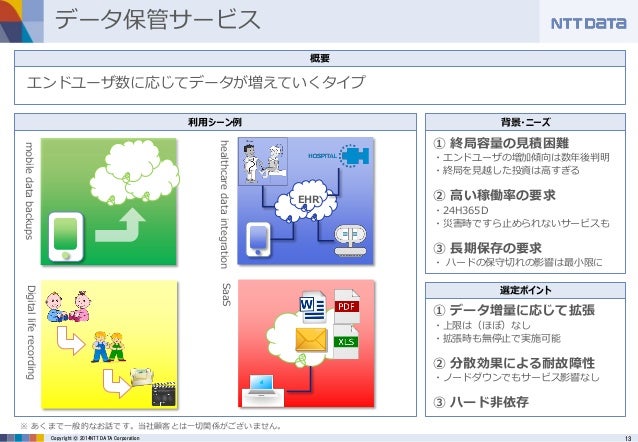

13. 13Copyright © 2014NTT DATA Corporation データ保管サービス利用シーン例背景・ニーズ ① 終局容量の見積困難・エンドユーザの増加傾向は数年後判明・終局を見越した投資は高すぎる ② 高い稼働率の要求・24H365D ・災害時ですら止められないサービスも ③ 長期保存の要求・ハードの保守切れの影響は最小限に概要エンドユーザ数に応じてデータが増えていくタイプ選定ポイント ① データ増量に応じて拡張・上限は（ほぼ）なし・拡張時も無停止で実施可能 ② 分散効果による耐故障性・ノードダウンでもサービス影響なし ③ ハード非依存 ※ あくまで一般的なお話です。当社顧客とは一切関係がございません。 mobiledatabackups healthcaredataintegration Digitalliferecording SaaS EHR

16. 16Copyright © 2014 NTT DATA Corporation Swift運用をトータルサポート Proxy StorageStorageStorage 東京DC Proxy StorageStorageStorage シンガポールDC バッチ同期 Proxyサーバ objectobject index index PUT ※本年度リリース予定 tftpd dhcpd httpdtempest dispersion puppetd Deploy server Swift clusters Swift 分散ストレージプラグイン分散ストレージ向け推奨監視設定 Swift 運用補助ユーティリティ

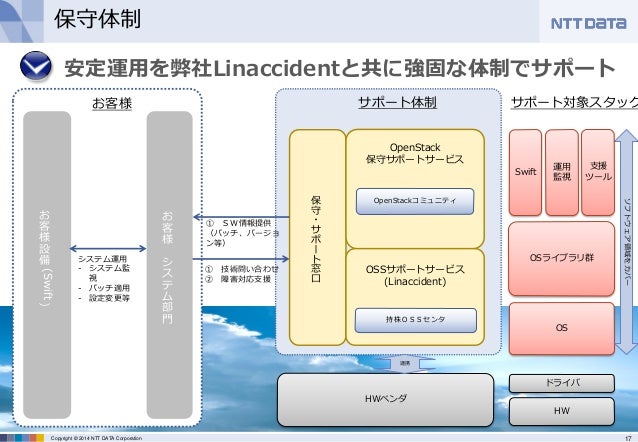

17. 17Copyright © 2014 NTT DATA Corporation 保守体制お客様設備 (Swift ）保守・サポート窓口システム運用 - システム監視 - パッチ適用 - 設定変更等 ① 技術問い合わせ ② 障害対応支援サポート体制お客様お客様システム部門 OS OSライブラリ群 Swift HW HWベンダサポート対象スタックソフトウェア領域をカバードライバ連携運用監視支援ツール OpenStack 保守サポートサービス OSSサポートサービス (Linaccident) 持株ＯＳＳセンタ OpenStackコミュニティ ① ＳＷ情報提供（パッチ、バージョン等）安定運用を弊社Linaccidentと共に強固な体制でサポート
