FPGAを用いたシリアル入力型VGA映像出力装置の設計と実装

2,942 views

Published on

Keio Univ. Murai Lab. ARCH
Yusei Yamanak @ B2 / WIP presentation.

Published in: Technology
  • Be the first to comment

FPGAを用いたシリアル入力型VGA映像出力装置の設計と実装

  1. 1. FPGAを用いたシリアル入力型 VGA映像出力装置の設計と実装 WIP ARCH B2 miyukki PARENT macchan

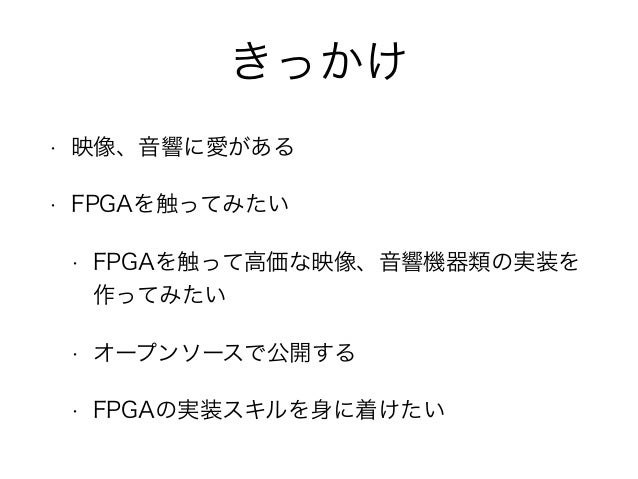

  2. 2. きっかけ • 映像、音響に愛がある • FPGAを触ってみたい • FPGAを触って高価な映像、音響機器類の実装を 作ってみたい • オープンソースで公開する • FPGAの実装スキルを身に着けたい

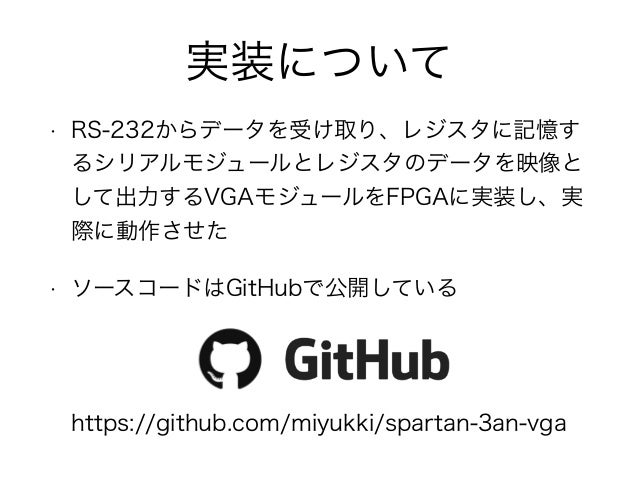

  3. 3. 実装について • RS-232からデータを受け取り、レジスタに記憶す るシリアルモジュールとレジスタのデータを映像と して出力するVGAモジュールをFPGAに実装し、実 際に動作させた • ソースコードはGitHubで公開している https://github.com/miyukki/spartan-3an-vga

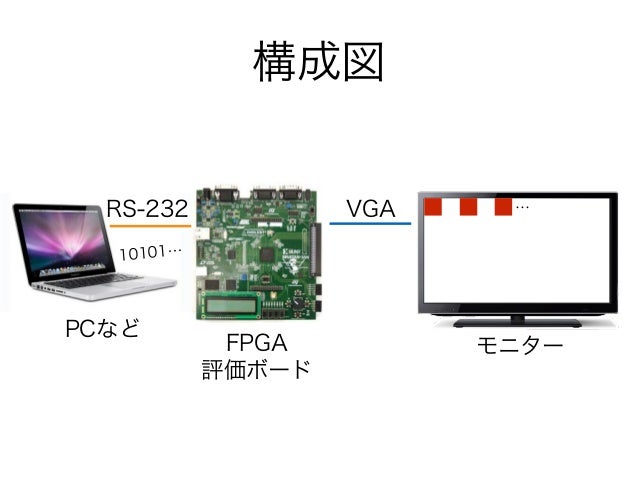

  4. 4. 構成図 FPGA 評価ボード モニター PCなど RS-232 VGA 10101… …

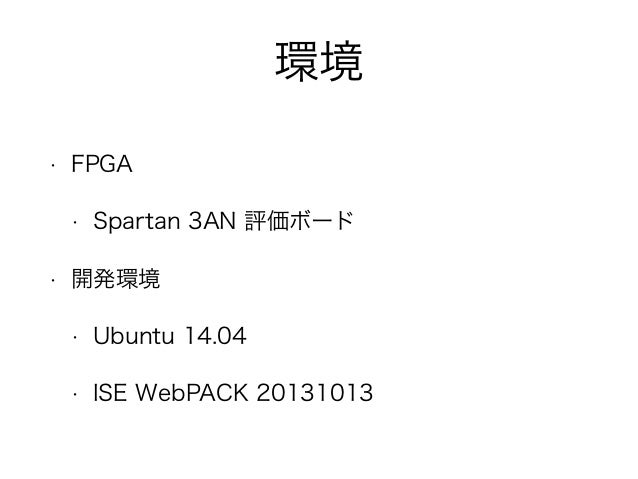

  5. 5. 環境 • FPGA • Spartan 3AN 評価ボード • 開発環境 • Ubuntu 14.04 • ISE WebPACK 20131013

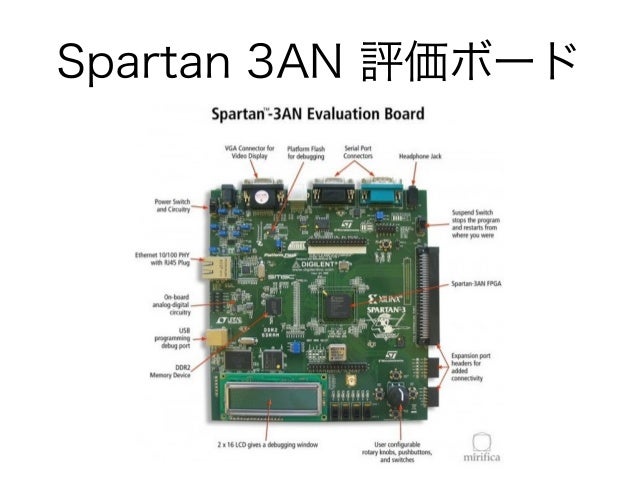

  6. 6. Spartan 3AN 評価ボード

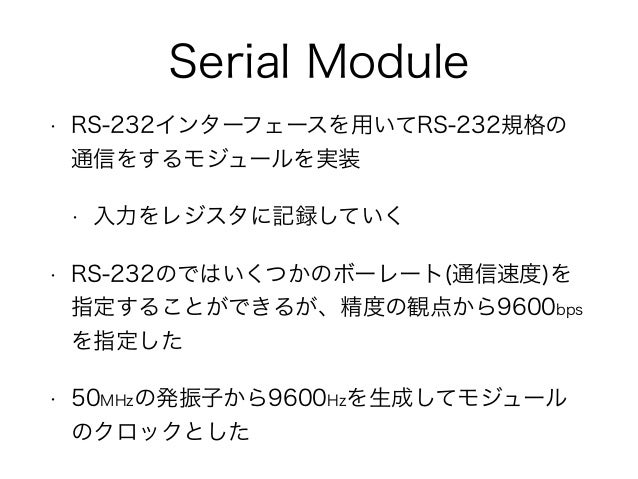

  7. 7. Serial Module • RS-232インターフェースを用いてRS-232規格の 通信をするモジュールを実装 • 入力をレジスタに記録していく • RS-232のではいくつかのボーレート(通信速度)を 指定することができるが、精度の観点から9600bps を指定した • 50MHzの発振子から9600Hzを生成してモジュール のクロックとした

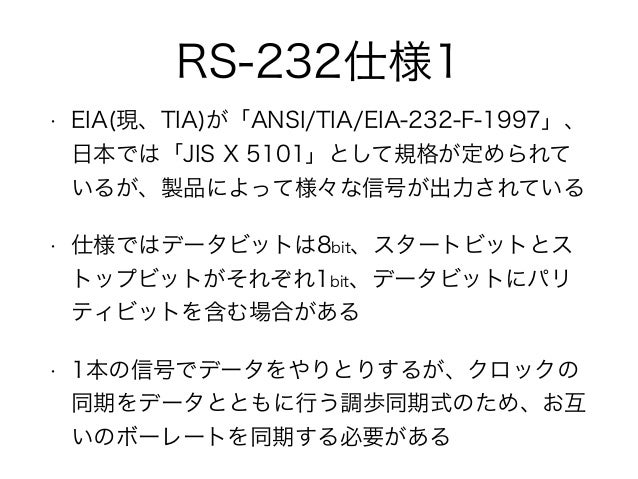

  8. 8. RS-232仕様1 • EIA(現、TIA)が「ANSI/TIA/EIA-232-F-1997」、 日本では「JIS X 5101」として規格が定められて いるが、製品によって様々な信号が出力されている • 仕様ではデータビットは8bit、スタートビットとス トップビットがそれぞれ1bit、データビットにパリ ティビットを含む場合がある • 1本の信号でデータをやりとりするが、クロックの 同期をデータとともに行う調歩同期式のため、お互 いのボーレートを同期する必要がある

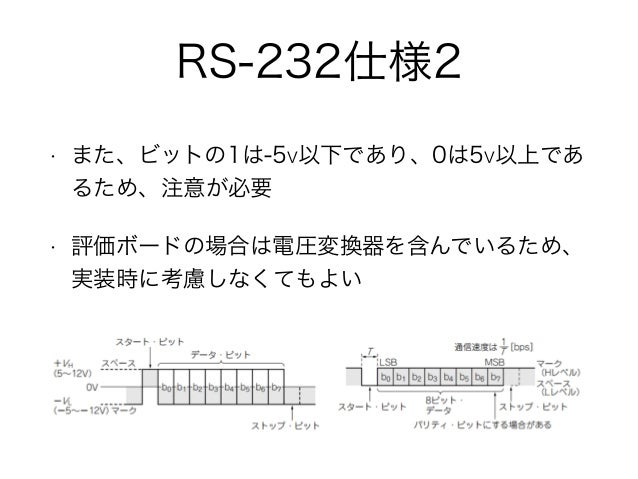

  9. 9. RS-232仕様2 • また、ビットの1は-5V以下であり、0は5V以上であ るため、注意が必要 • 評価ボードの場合は電圧変換器を含んでいるため、 実装時に考慮しなくてもよい

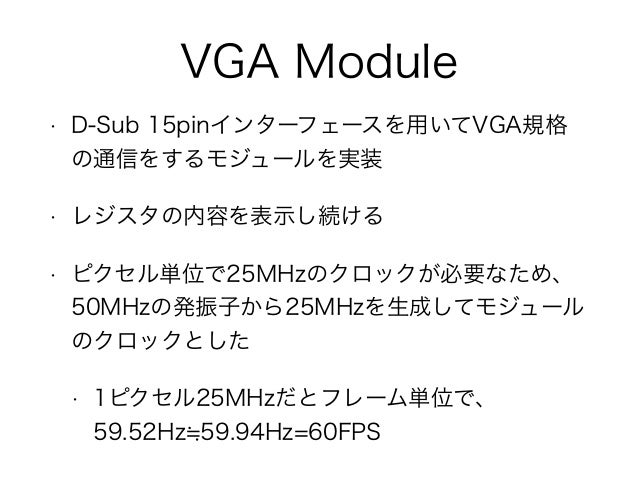

  10. 10. VGA Module • D-Sub 15pinインターフェースを用いてVGA規格 の通信をするモジュールを実装 • レジスタの内容を表示し続ける • ピクセル単位で25MHzのクロックが必要なため、 50MHzの発振子から25MHzを生成してモジュール のクロックとした • 1ピクセル25MHzだとフレーム単位で、 59.52Hz 59.94Hz=60FPS

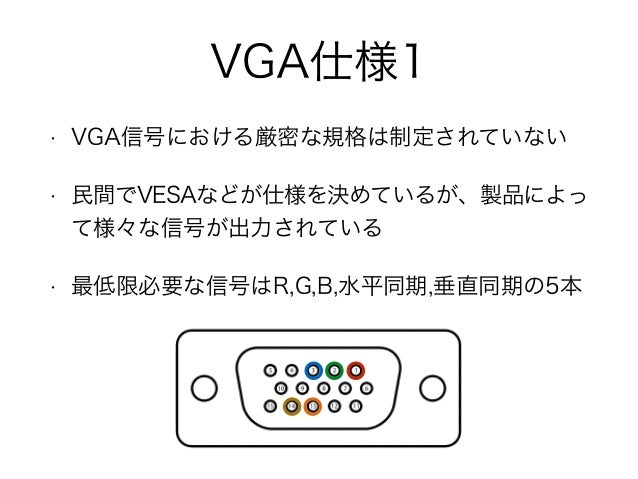

  11. 11. VGA仕様1 • VGA信号における厳密な規格は制定されていない • 民間でVESAなどが仕様を決めているが、製品によっ て様々な信号が出力されている • 最低限必要な信号はR,G,B,水平同期,垂直同期の5本

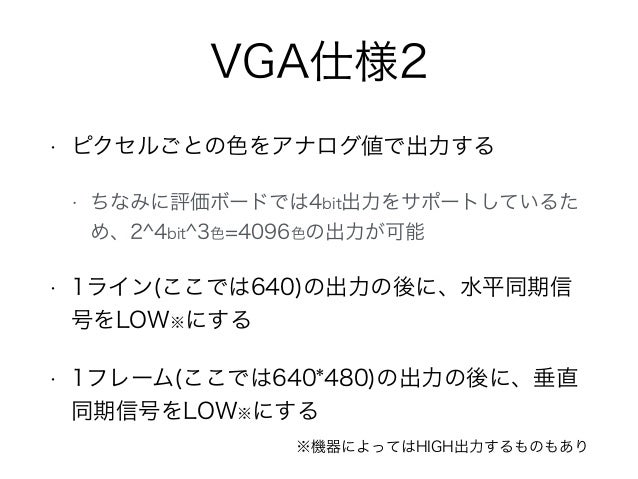

  12. 12. VGA仕様2 • ピクセルごとの色をアナログ値で出力する • ちなみに評価ボードでは4bit出力をサポートしているた め、2^4bit^3色=4096色の出力が可能 • 1ライン(ここでは640)の出力の後に、水平同期信 号をLOW※にする • 1フレーム(ここでは640*480)の出力の後に、垂直 同期信号をLOW※にする ※機器によってはHIGH出力するものもあり
  13. 13. VGA仕様 図 Active Video 水平同期 96px 垂直同期 2px 640 480 800 525 1 0 16 48 10 33
  14. 14. Register • ここで言うRegisterとはFF/Latch回路のこと • FPGA内で生成できるFF/Latch回路の制限から、 64x48=3072bitの領域を確保した • VGAの解像度は、640x480のため、10pxのブロッ クを表示する

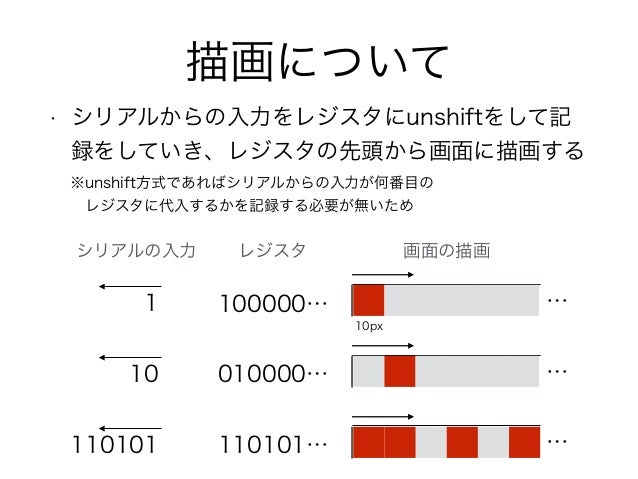

  15. 15. 描画について • シリアルからの入力をレジスタにunshiftをして記 録をしていき、レジスタの先頭から画面に描画する 1 10 110101 100000… 010000… 110101… … … … 画面の描画レジスタシリアルの入力 ※unshift方式であればシリアルからの入力が何番目の  レジスタに代入するかを記録する必要が無いため 10px
  16. 16. 回路仕様 VGA FF/Latch Register CLOCK 50MHz CLOCK GENERATOR 9600Hz CLOCK GENERATOR 25MHz [3:0] RED [3:0] GREEN [3:0] BLUE HSYNC VSYNC [3071:0] Serial RS-232 TX [3071:0] CLK RX CLK CLK CLK FF/Latch Register FF/Latch Register
  17. 17. デモ1

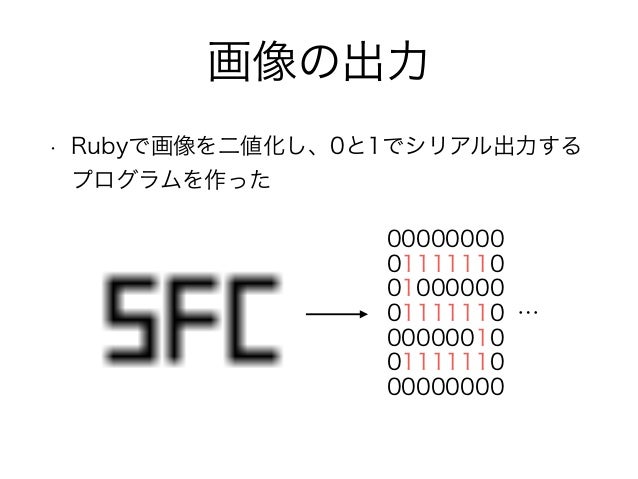

  18. 18. 画像の出力 • Rubyで画像を二値化し、0と1でシリアル出力する プログラムを作った 00000000 01111110 01000000 01111110 00000010 01111110 00000000 …
  19. 19. デモ2

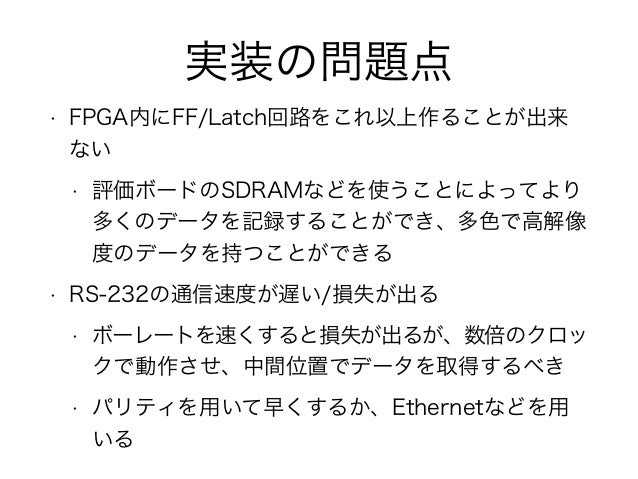

  20. 20. 実装の問題点 • FPGA内にFF/Latch回路をこれ以上作ることが出来 ない • 評価ボードのSDRAMなどを使うことによってより 多くのデータを記録することができ、多色で高解像 度のデータを持つことができる • RS-232の通信速度が遅い/損失が出る • ボーレートを速くすると損失が出るが、数倍のクロッ クで動作させ、中間位置でデータを取得するべき • パリティを用いて早くするか、Ethernetなどを用 いる
  21. 21. 今後について • VGAはもはや主流ではなくなってきているため、 今後は、SDI/HDMIなどで実装、開発をしたい • HDMI入出力が可能なSpartan 6(Atlys)評価ボー ドを借りることが出来たので、2入力の映像を合 成することを目標としたい

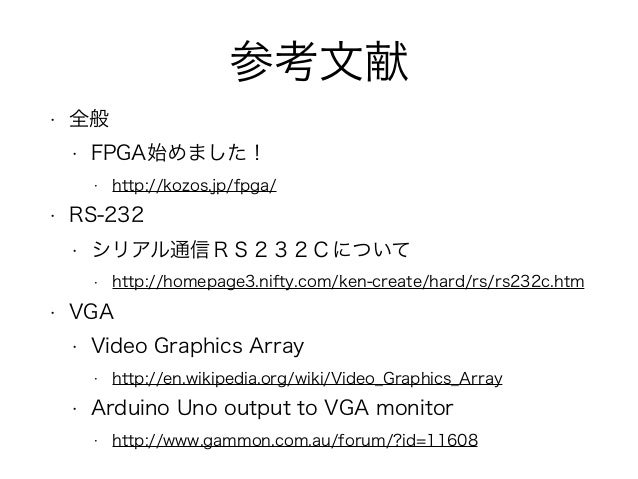

  22. 22. 参考文献 • 全般 • FPGA始めました! • http://kozos.jp/fpga/ • RS-232 • シリアル通信RS232Cについて • http://homepage3.nifty.com/ken-create/hard/rs/rs232c.htm • VGA • Video Graphics Array • http://en.wikipedia.org/wiki/Video_Graphics_Array • Arduino Uno output to VGA monitor • http://www.gammon.com.au/forum/?id=11608
  23. 23. 質疑応答など
  24. 24. ご清聴ありがとうございました

×
