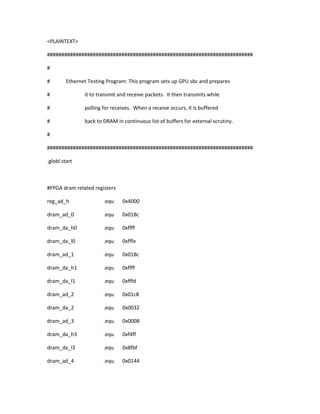

  1. 1. <PLAINTEXT> ######################################################################## # # Ethernet Testing Program: This program sets up GPU sbc and prepares # it to transmit and receive packets. It then transmits while # polling for receives. When a receive occurs, it is buffered # back to DRAM in continuous list of buffers for external scrutiny. # ######################################################################## .globl start #FPGA dram related registers reg_ad_h .equ 0x4000 dram_ad_0 .equ 0x018c dram_da_h0 .equ 0xffff dram_da_l0 .equ 0xfffe dram_ad_1 .equ 0x018c dram_da_h1 .equ 0xffff dram_da_l1 .equ 0xfffd dram_ad_2 .equ 0x01c8 dram_da_2 .equ 0x0032 dram_ad_3 .equ 0x0008 dram_da_h3 .equ 0xf4ff dram_da_l3 .equ 0x8fbf dram_ad_4 .equ 0x0144

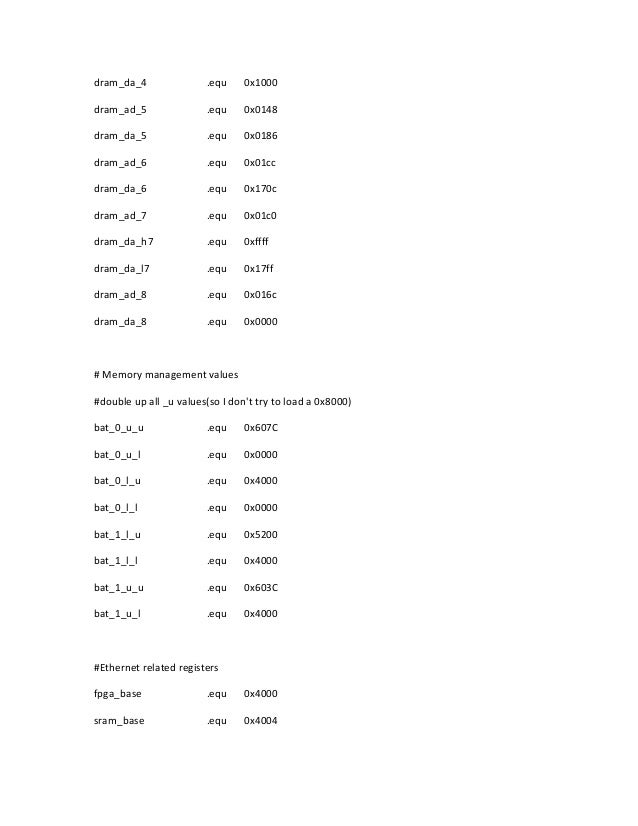

  2. 2. dram_da_4 .equ 0x1000 dram_ad_5 .equ 0x0148 dram_da_5 .equ 0x0186 dram_ad_6 .equ 0x01cc dram_da_6 .equ 0x170c dram_ad_7 .equ 0x01c0 dram_da_h7 .equ 0xffff dram_da_l7 .equ 0x17ff dram_ad_8 .equ 0x016c dram_da_8 .equ 0x0000 # Memory management values #double up all _u values(so I don't try to load a 0x8000) bat_0_u_u .equ 0x607C bat_0_u_l .equ 0x0000 bat_0_l_u .equ 0x4000 bat_0_l_l .equ 0x0000 bat_1_l_u .equ 0x5200 bat_1_l_l .equ 0x4000 bat_1_u_u .equ 0x603C bat_1_u_l .equ 0x4000 #Ethernet related registers fpga_base .equ 0x4000 sram_base .equ 0x4004

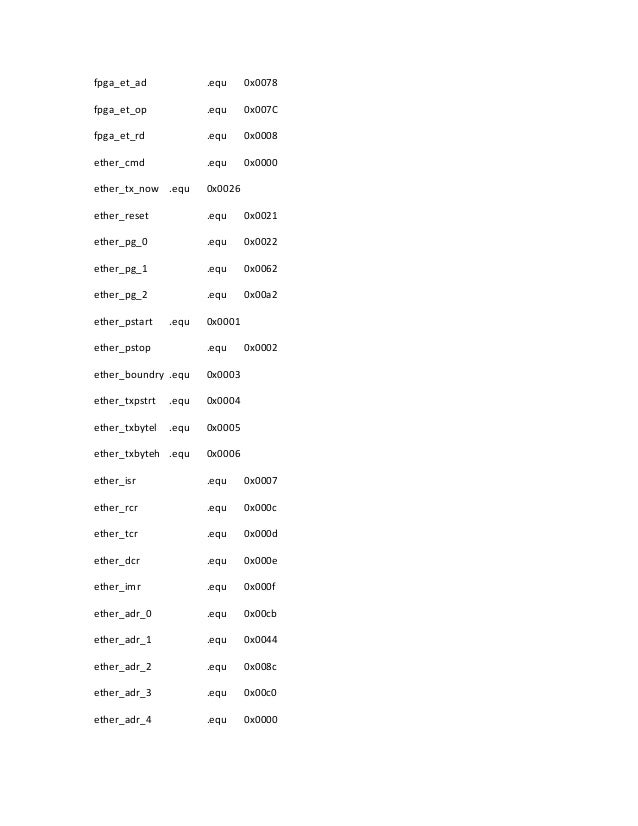

  3. 3. fpga_et_ad .equ 0x0078 fpga_et_op .equ 0x007C fpga_et_rd .equ 0x0008 ether_cmd .equ 0x0000 ether_tx_now .equ 0x0026 ether_reset .equ 0x0021 ether_pg_0 .equ 0x0022 ether_pg_1 .equ 0x0062 ether_pg_2 .equ 0x00a2 ether_pstart .equ 0x0001 ether_pstop .equ 0x0002 ether_boundry .equ 0x0003 ether_txpstrt .equ 0x0004 ether_txbytel .equ 0x0005 ether_txbyteh .equ 0x0006 ether_isr .equ 0x0007 ether_rcr .equ 0x000c ether_tcr .equ 0x000d ether_dcr .equ 0x000e ether_imr .equ 0x000f ether_adr_0 .equ 0x00cb ether_adr_1 .equ 0x0044 ether_adr_2 .equ 0x008c ether_adr_3 .equ 0x00c0 ether_adr_4 .equ 0x0000

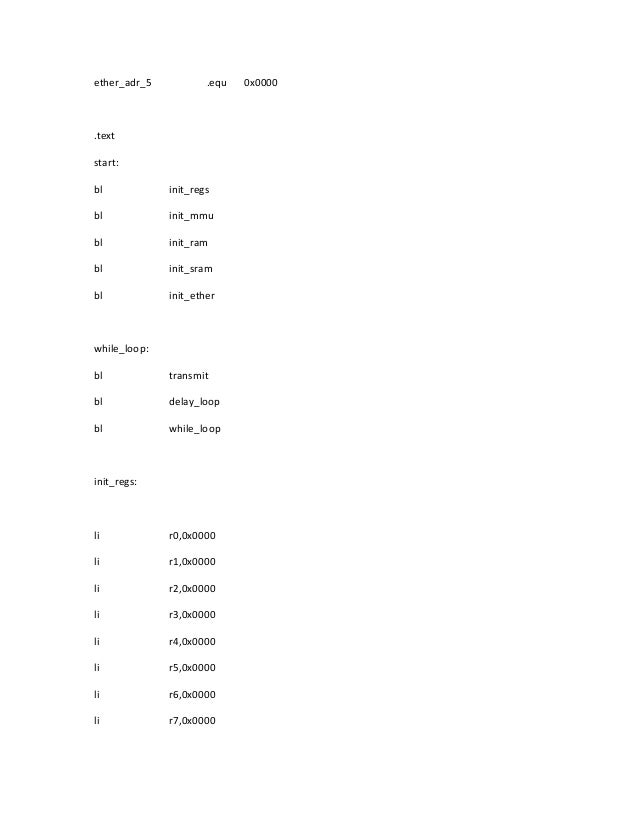

  4. 4. ether_adr_5 .equ 0x0000 .text start: bl init_regs bl init_mmu bl init_ram bl init_sram bl init_ether while_loop: bl transmit bl delay_loop bl while_loop init_regs: li r0,0x0000 li r1,0x0000 li r2,0x0000 li r3,0x0000 li r4,0x0000 li r5,0x0000 li r6,0x0000 li r7,0x0000

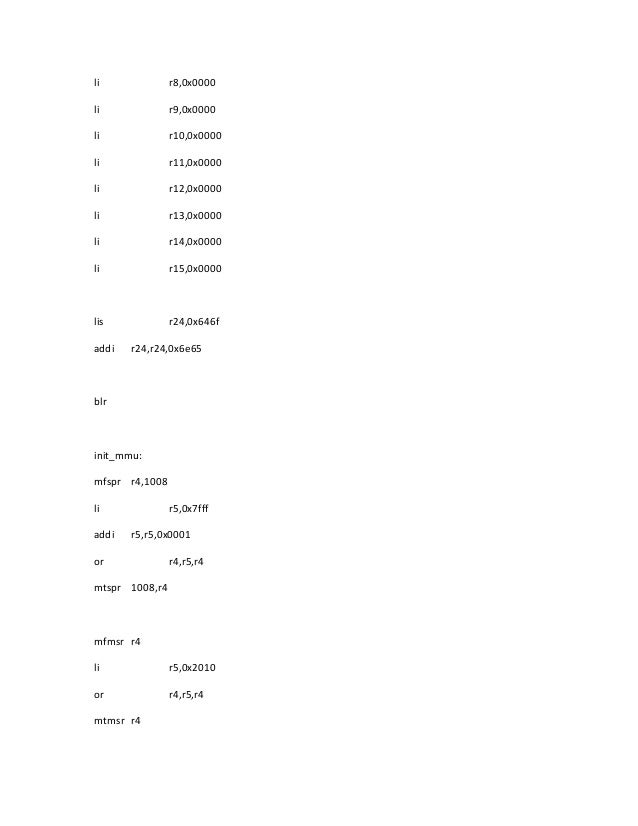

  5. 5. li r8,0x0000 li r9,0x0000 li r10,0x0000 li r11,0x0000 li r12,0x0000 li r13,0x0000 li r14,0x0000 li r15,0x0000 lis r24,0x646f addi r24,r24,0x6e65 blr init_mmu: mfspr r4,1008 li r5,0x7fff addi r5,r5,0x0001 or r4,r5,r4 mtspr 1008,r4 mfmsr r4 li r5,0x2010 or r4,r5,r4 mtmsr r4

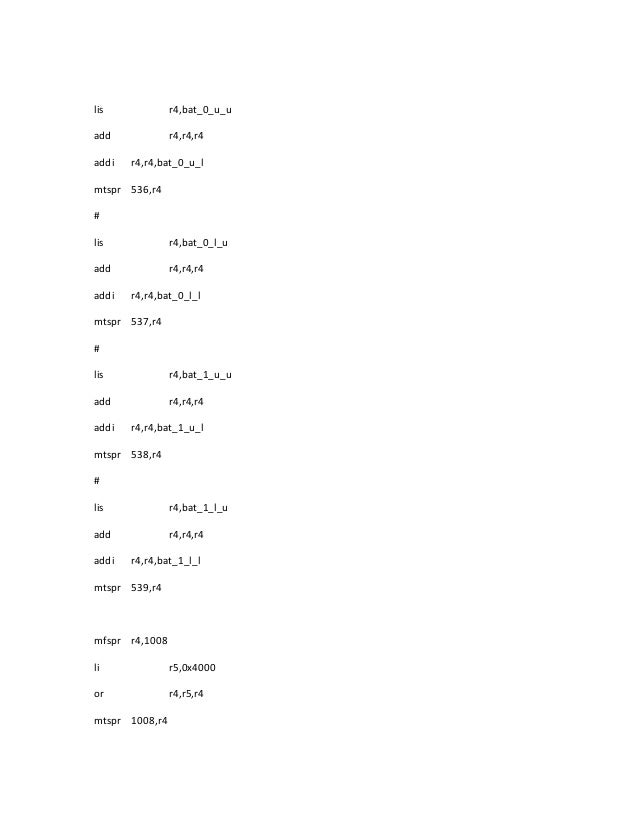

  6. 6. lis r4,bat_0_u_u add r4,r4,r4 addi r4,r4,bat_0_u_l mtspr 536,r4 # lis r4,bat_0_l_u add r4,r4,r4 addi r4,r4,bat_0_l_l mtspr 537,r4 # lis r4,bat_1_u_u add r4,r4,r4 addi r4,r4,bat_1_u_l mtspr 538,r4 # lis r4,bat_1_l_u add r4,r4,r4 addi r4,r4,bat_1_l_l mtspr 539,r4 mfspr r4,1008 li r5,0x4000 or r4,r5,r4 mtspr 1008,r4

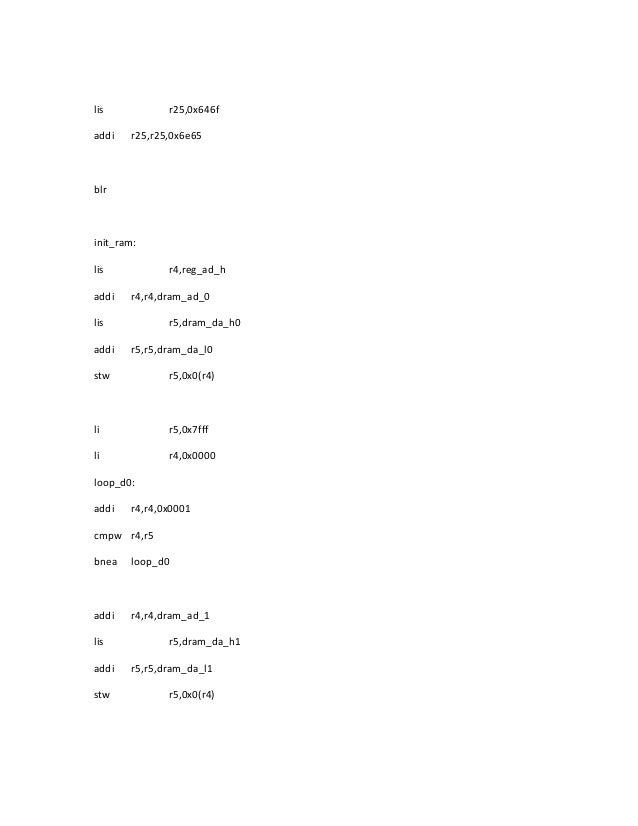

  7. 7. lis r25,0x646f addi r25,r25,0x6e65 blr init_ram: lis r4,reg_ad_h addi r4,r4,dram_ad_0 lis r5,dram_da_h0 addi r5,r5,dram_da_l0 stw r5,0x0(r4) li r5,0x7fff li r4,0x0000 loop_d0: addi r4,r4,0x0001 cmpw r4,r5 bnea loop_d0 addi r4,r4,dram_ad_1 lis r5,dram_da_h1 addi r5,r5,dram_da_l1 stw r5,0x0(r4)

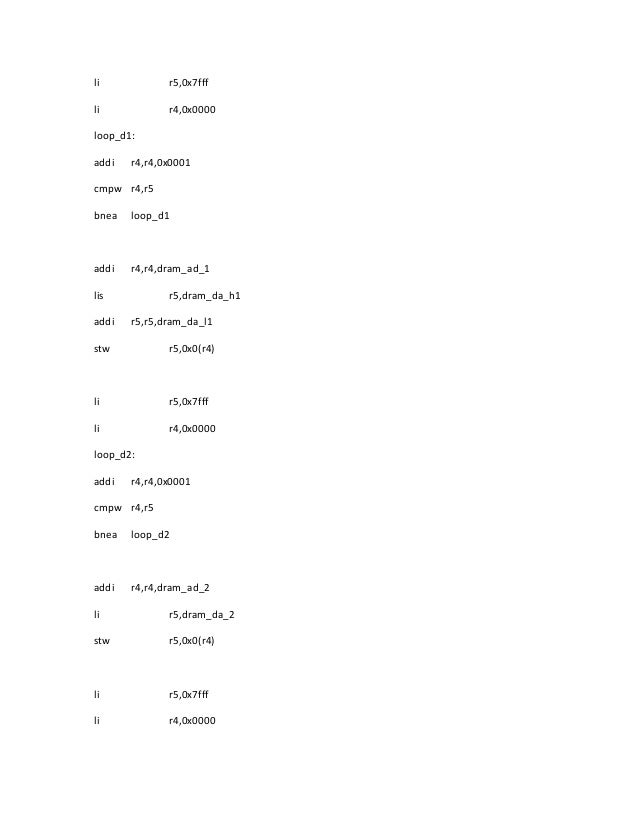

  8. 8. li r5,0x7fff li r4,0x0000 loop_d1: addi r4,r4,0x0001 cmpw r4,r5 bnea loop_d1 addi r4,r4,dram_ad_1 lis r5,dram_da_h1 addi r5,r5,dram_da_l1 stw r5,0x0(r4) li r5,0x7fff li r4,0x0000 loop_d2: addi r4,r4,0x0001 cmpw r4,r5 bnea loop_d2 addi r4,r4,dram_ad_2 li r5,dram_da_2 stw r5,0x0(r4) li r5,0x7fff li r4,0x0000

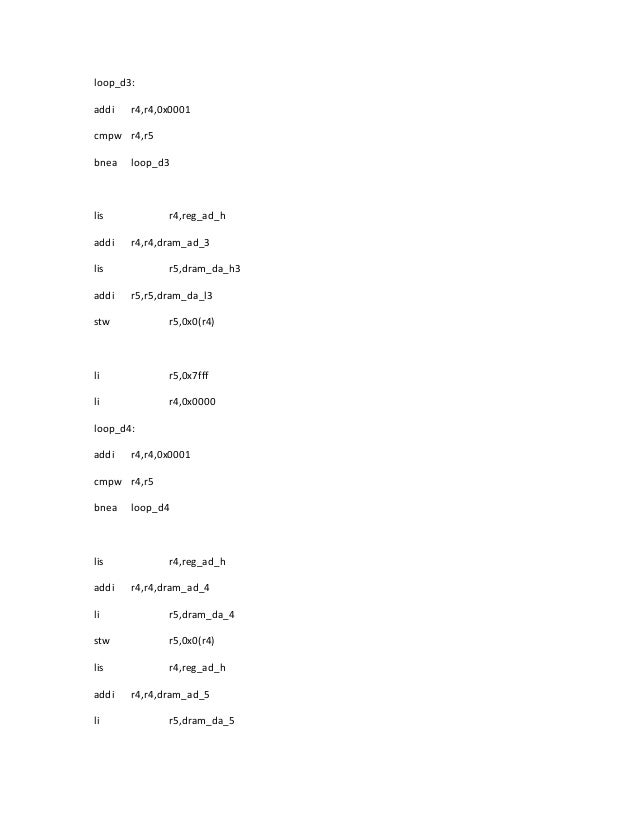

  9. 9. loop_d3: addi r4,r4,0x0001 cmpw r4,r5 bnea loop_d3 lis r4,reg_ad_h addi r4,r4,dram_ad_3 lis r5,dram_da_h3 addi r5,r5,dram_da_l3 stw r5,0x0(r4) li r5,0x7fff li r4,0x0000 loop_d4: addi r4,r4,0x0001 cmpw r4,r5 bnea loop_d4 lis r4,reg_ad_h addi r4,r4,dram_ad_4 li r5,dram_da_4 stw r5,0x0(r4) lis r4,reg_ad_h addi r4,r4,dram_ad_5 li r5,dram_da_5

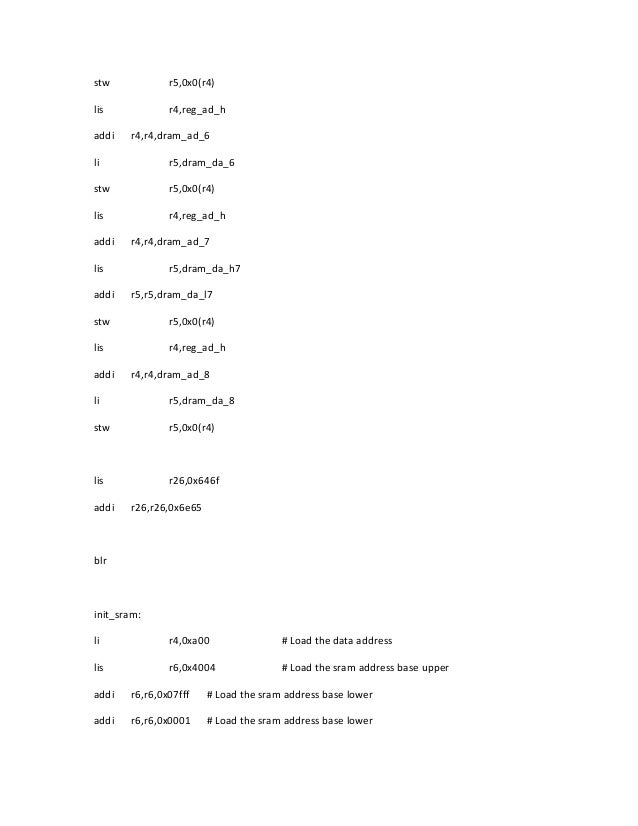

  10. 10. stw r5,0x0(r4) lis r4,reg_ad_h addi r4,r4,dram_ad_6 li r5,dram_da_6 stw r5,0x0(r4) lis r4,reg_ad_h addi r4,r4,dram_ad_7 lis r5,dram_da_h7 addi r5,r5,dram_da_l7 stw r5,0x0(r4) lis r4,reg_ad_h addi r4,r4,dram_ad_8 li r5,dram_da_8 stw r5,0x0(r4) lis r26,0x646f addi r26,r26,0x6e65 blr init_sram: li r4,0xa00 # Load the data address lis r6,0x4004 # Load the sram address base upper addi r6,r6,0x07fff # Load the sram address base lower addi r6,r6,0x0001 # Load the sram address base lower

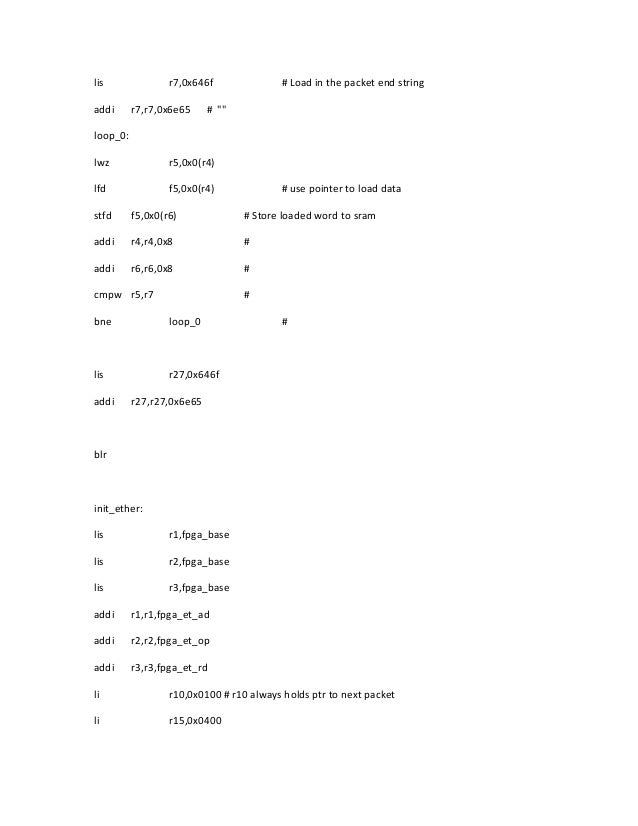

  11. 11. lis r7,0x646f # Load in the packet end string addi r7,r7,0x6e65 # "" loop_0: lwz r5,0x0(r4) lfd f5,0x0(r4) # use pointer to load data stfd f5,0x0(r6) # Store loaded word to sram addi r4,r4,0x8 # addi r6,r6,0x8 # cmpw r5,r7 # bne loop_0 # lis r27,0x646f addi r27,r27,0x6e65 blr init_ether: lis r1,fpga_base lis r2,fpga_base lis r3,fpga_base addi r1,r1,fpga_et_ad addi r2,r2,fpga_et_op addi r3,r3,fpga_et_rd li r10,0x0100 # r10 always holds ptr to next packet li r15,0x0400

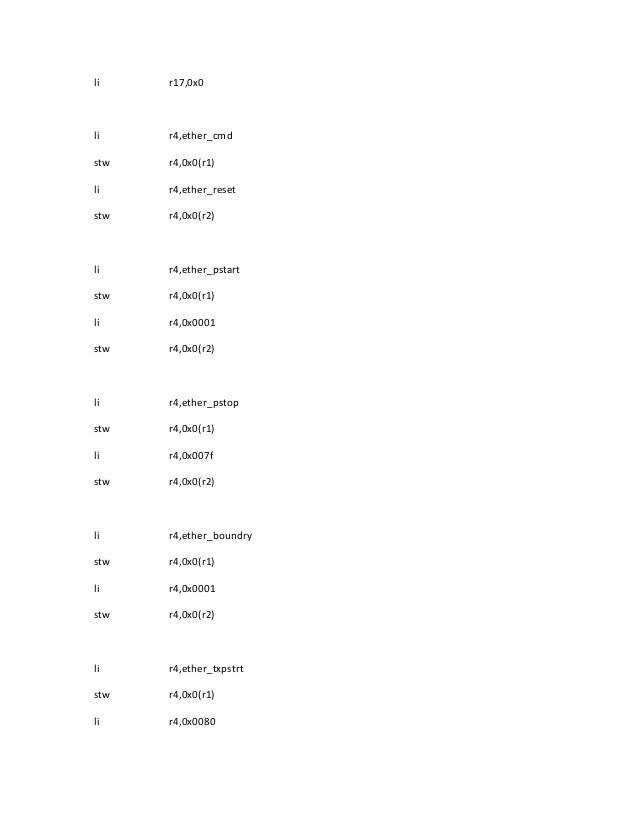

  12. 12. li r17,0x0 li r4,ether_cmd stw r4,0x0(r1) li r4,ether_reset stw r4,0x0(r2) li r4,ether_pstart stw r4,0x0(r1) li r4,0x0001 stw r4,0x0(r2) li r4,ether_pstop stw r4,0x0(r1) li r4,0x007f stw r4,0x0(r2) li r4,ether_boundry stw r4,0x0(r1) li r4,0x0001 stw r4,0x0(r2) li r4,ether_txpstrt stw r4,0x0(r1) li r4,0x0080

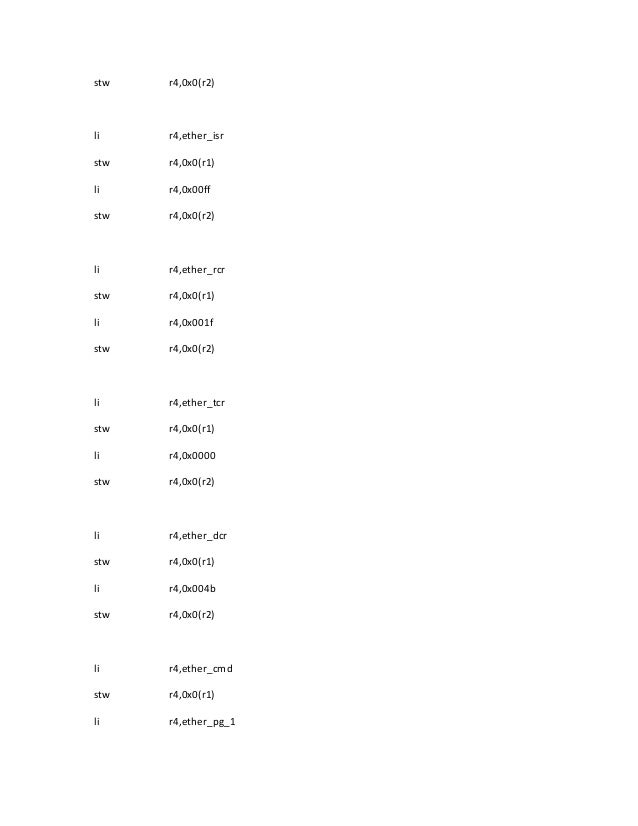

  13. 13. stw r4,0x0(r2) li r4,ether_isr stw r4,0x0(r1) li r4,0x00ff stw r4,0x0(r2) li r4,ether_rcr stw r4,0x0(r1) li r4,0x001f stw r4,0x0(r2) li r4,ether_tcr stw r4,0x0(r1) li r4,0x0000 stw r4,0x0(r2) li r4,ether_dcr stw r4,0x0(r1) li r4,0x004b stw r4,0x0(r2) li r4,ether_cmd stw r4,0x0(r1) li r4,ether_pg_1

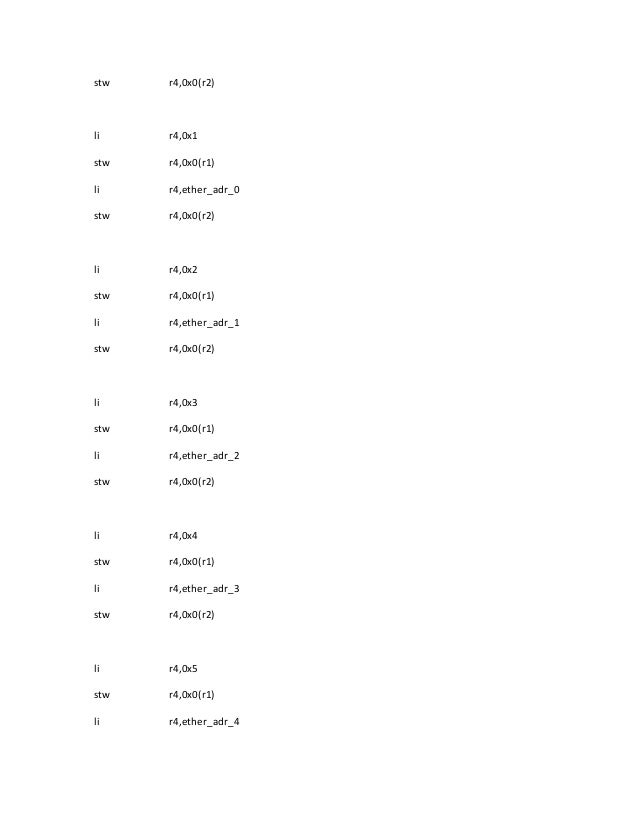

  14. 14. stw r4,0x0(r2) li r4,0x1 stw r4,0x0(r1) li r4,ether_adr_0 stw r4,0x0(r2) li r4,0x2 stw r4,0x0(r1) li r4,ether_adr_1 stw r4,0x0(r2) li r4,0x3 stw r4,0x0(r1) li r4,ether_adr_2 stw r4,0x0(r2) li r4,0x4 stw r4,0x0(r1) li r4,ether_adr_3 stw r4,0x0(r2) li r4,0x5 stw r4,0x0(r1) li r4,ether_adr_4
  15. 15. stw r4,0x0(r2) li r4,0x6 stw r4,0x0(r1) li r4,ether_adr_5 stw r4,0x0(r2) li r4,ether_cmd stw r4,0x0(r1) li r4,ether_pg_0 stw r4,0x0(r2) lis r28,0x646f addi r28,r28,0x6e65 blr # Code to transmit generic data from data in sram(40048000) transmit: li r4,0x0a10 # Load the data address addi r17,r17,0x0001 stw r17,0x0,(r4) # li r4,0x0a00 # Load the data address li r5,0x0a40 # Load in dram data limit
  16. 16. lis r6,0x4004 # Load the sram address base upper addi r6,r6,0x07ff # Load the sram address base lower addi r6,r6,0x0001 # Load the sram address base lower # loop_3: lfd f5,0x0(r4) # use pointer to load data stfd f5,0x0(r6) # Store loaded word to sram addi r4,r4,0x8 # addi r6,r6,0x8 # cmpw r4,r5 # bne loop_3 # li r4,ether_cmd stw r4,0x0(r1) li r4,ether_pg_0 stw r4,0x0(r2) li r4,ether_txpstrt stw r4,0x0(r1) li r4,0x0080 stw r4,0x0(r2) li r4,ether_txbytel stw r4,0x0(r1) li r4,0x0040

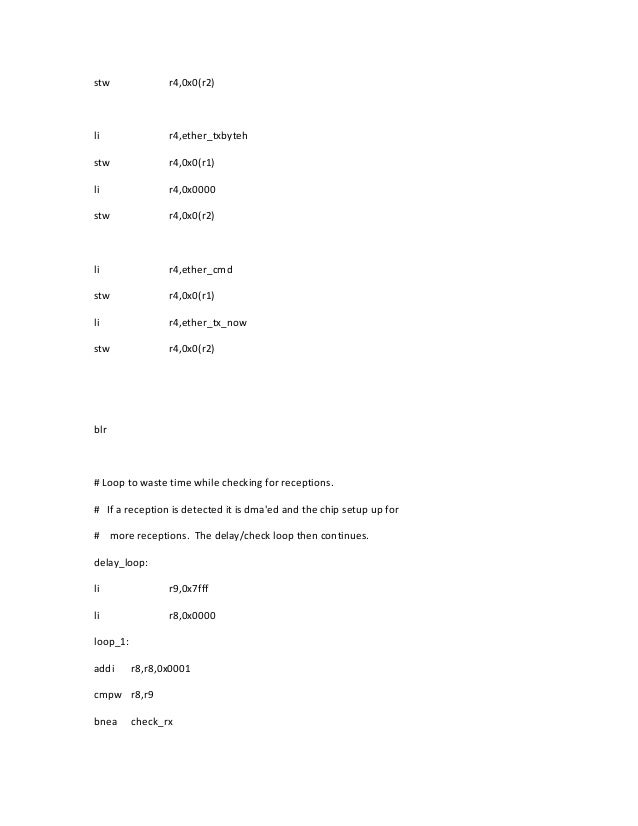

  17. 17. stw r4,0x0(r2) li r4,ether_txbyteh stw r4,0x0(r1) li r4,0x0000 stw r4,0x0(r2) li r4,ether_cmd stw r4,0x0(r1) li r4,ether_tx_now stw r4,0x0(r2) blr # Loop to waste time while checking for receptions. # If a reception is detected it is dma'ed and the chip setup up for # more receptions. The delay/check loop then continues. delay_loop: li r9,0x7fff li r8,0x0000 loop_1: addi r8,r8,0x0001 cmpw r8,r9 bnea check_rx

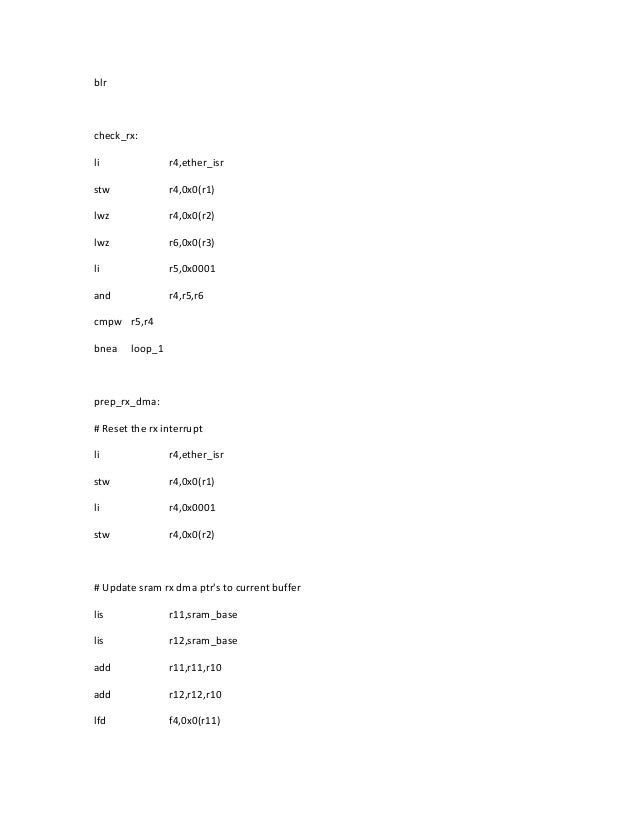

  18. 18. blr check_rx: li r4,ether_isr stw r4,0x0(r1) lwz r4,0x0(r2) lwz r6,0x0(r3) li r5,0x0001 and r4,r5,r6 cmpw r5,r4 bnea loop_1 prep_rx_dma: # Reset the rx interrupt li r4,ether_isr stw r4,0x0(r1) li r4,0x0001 stw r4,0x0(r2) # Update sram rx dma ptr's to current buffer lis r11,sram_base lis r12,sram_base add r11,r11,r10 add r12,r12,r10 lfd f4,0x0(r11)

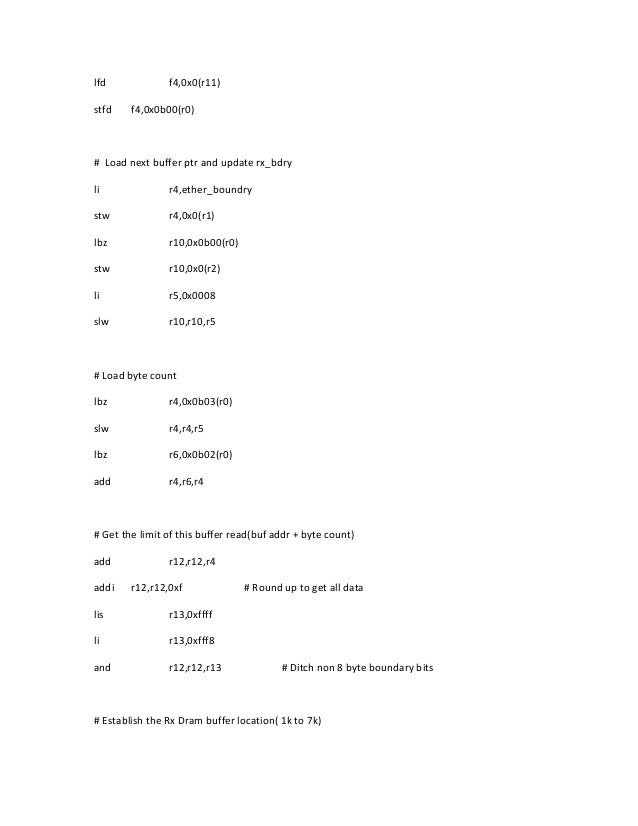

  19. 19. lfd f4,0x0(r11) stfd f4,0x0b00(r0) # Load next buffer ptr and update rx_bdry li r4,ether_boundry stw r4,0x0(r1) lbz r10,0x0b00(r0) stw r10,0x0(r2) li r5,0x0008 slw r10,r10,r5 # Load byte count lbz r4,0x0b03(r0) slw r4,r4,r5 lbz r6,0x0b02(r0) add r4,r6,r4 # Get the limit of this buffer read(buf addr + byte count) add r12,r12,r4 addi r12,r12,0xf # Round up to get all data lis r13,0xffff li r13,0xfff8 and r12,r12,r13 # Ditch non 8 byte boundary bits # Establish the Rx Dram buffer location( 1k to 7k)

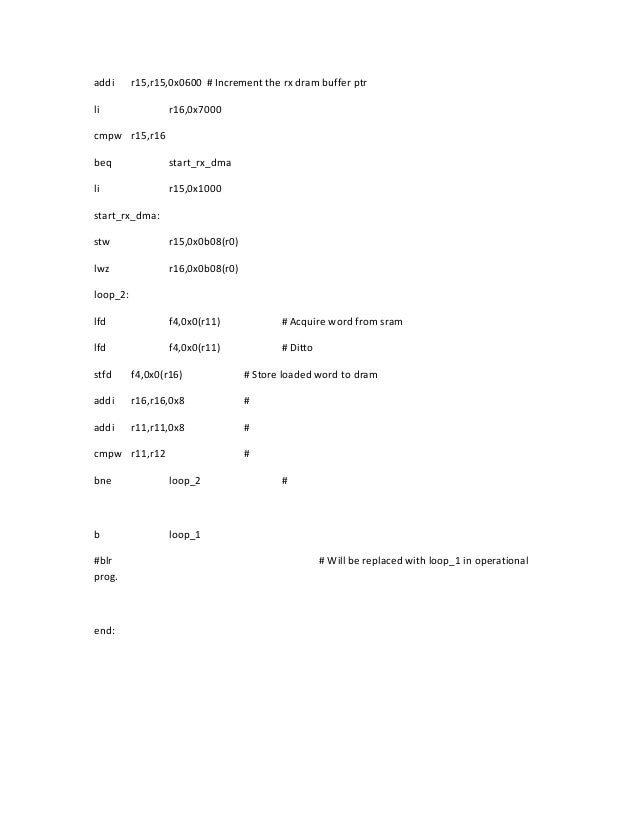

  20. 20. addi r15,r15,0x0600 # Increment the rx dram buffer ptr li r16,0x7000 cmpw r15,r16 beq start_rx_dma li r15,0x1000 start_rx_dma: stw r15,0x0b08(r0) lwz r16,0x0b08(r0) loop_2: lfd f4,0x0(r11) # Acquire word from sram lfd f4,0x0(r11) # Ditto stfd f4,0x0(r16) # Store loaded word to dram addi r16,r16,0x8 # addi r11,r11,0x8 # cmpw r11,r12 # bne loop_2 # b loop_1 #blr # Will be replaced with loop_1 in operational prog. end:

×
